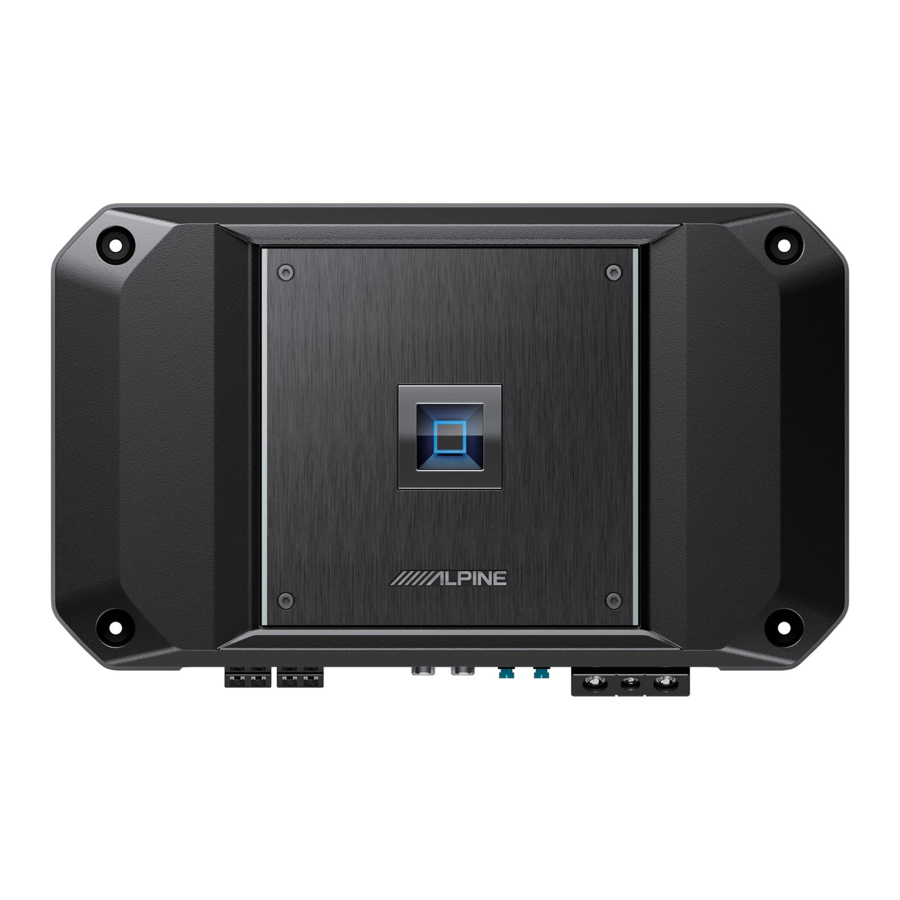

Alpine R2-A75M, R2-A60F, R2 Series Handleiding

ACCESSOIRES

• Zelfborende schroef 4
• Inbussleutel 1 SET

INSTALLATIE

Vanwege het hoge uitgangsvermogen van de R2-A75M/ R2-A60F wordt er aanzienlijke warmte geproduceerd wanneer de versterker in werking is. Om deze reden moet de versterker worden gemonteerd op een locatie die een vrije luchtcirculatie mogelijk maakt, zoals in de kofferbak. Neem voor andere installatielocaties contact op met uw erkende Alpine-dealer.

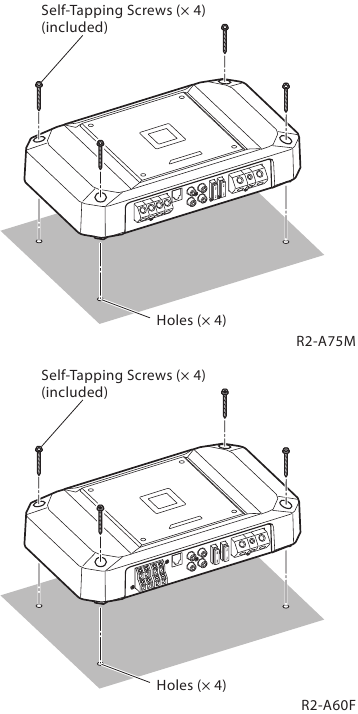

1. Gebruik de versterker als sjabloon en markeer de vier schroeflocaties.
2. Zorg ervoor dat er zich geen objecten achter het oppervlak bevinden die tijdens het boren beschadigd kunnen raken.
3. Boor de schroefgaten.
4. Plaats de R2-A75M/R2-A60F over de schroef gaten en zet vast met vier zelfborende schroeven.

DE BOVENKANT VERWIJDEREN

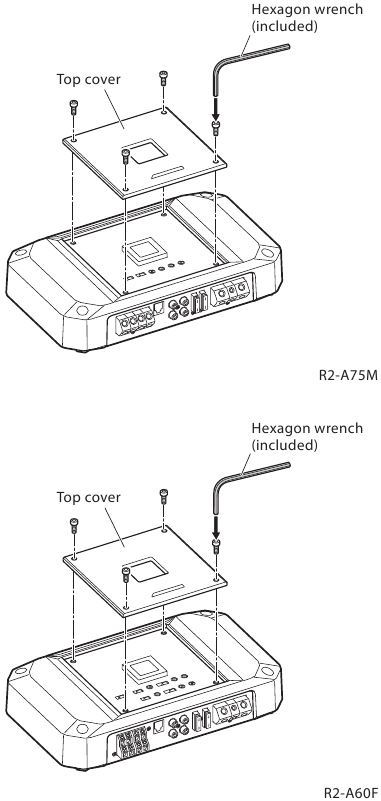

Verwijder de bovenkant om het bovenste binnenpaneel te gebruiken.

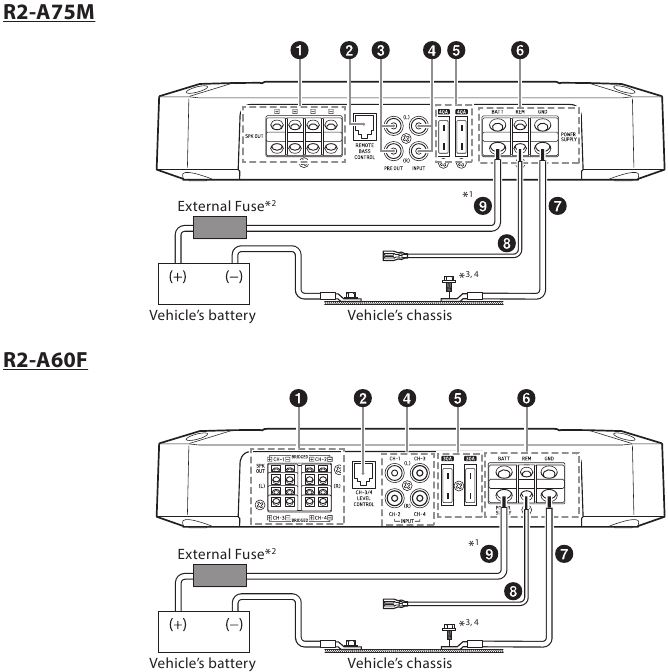

AANSLUITINGEN

Zorg ervoor dat u de stroom naar alle audiocomponenten uitschakelt voordat u aansluitingen maakt.

*1 Raadpleeg de meegeleverde "Waarschuwingen over de aansluiting van voedingskabels" en "Waarschuwingen over voedingskabels" voor details over de te gebruiken draaddikte en gebruik vervolgens de draad met de gespecificeerde dikte.
*2 Zorg ervoor dat u een externe zekering (bijv. zekeringblok, stroomonderbreker) toevoegt aan de accukabel zo dicht mogelijk bij de positieve (+) pool van de accu. Voeg een externe zekering toe met dezelfde capaciteit, of een iets grotere capaciteit, als de totale zekeringcapaciteit van de versterker.
Zie "Accukabel ()" voor details over de zekeringcapaciteit van dit apparaat.
*3 Sluit alle apparatuur aan op hetzelfde aardingspunt en houd de draadlengte zo kort mogelijk.
*4 Gebruik een reeds geïnstalleerde schroef om de aardingskabel veilig aan te sluiten.
Om te voorkomen dat externe ruis het audiosysteem binnendringt

• Plaats het apparaat en leid de kabels op minstens 10 cm (4") afstand van de kabelboom van het voertuig.
• Houd de voedingskabels van de accu zo ver mogelijk van andere kabels verwijderd.
• Sluit de aardingskabel veilig aan op een blank metalen plek (verwijder indien nodig verf of vet) van het chassis van het voertuig.
• Als u een optionele ruisonderdrukker toevoegt, sluit deze dan zo ver mogelijk van het apparaat aan. Uw Alpine-dealer heeft verschillende ruisonderdrukkers, neem contact met hen op voor meer informatie.
• Uw Alpine-dealer weet het beste over maatregelen ter voorkoming van ruis, dus raadpleeg uw dealer voor meer informatie.

1. Luidsprekeruitgangsaansluitingen

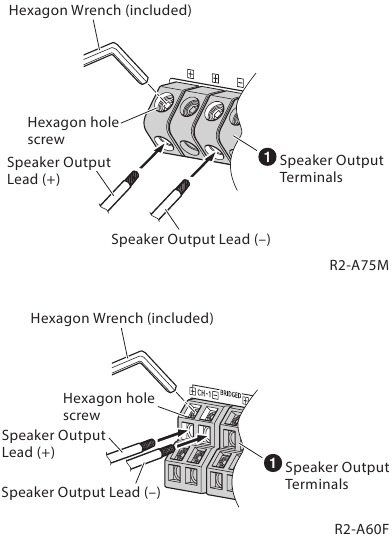

   Sluit de luidsprekeruitgangskabel (+)/(–) aan met behulp van de zeskantige schroef van de luidsprekeruitgangsaansluitingen ().
   • Zie "Waarschuwingen bij het aansluiten van kabels" voor meer informatie over het aansluiten.

Zorg ervoor dat u de juiste luidsprekeruitgangsaansluitingen en polariteit in acht neemt in relatie tot de andere luidsprekers in het systeem. Sluit de positieve uitgang aan op de positieve luidsprekeraansluiting en de negatieve op de negatieve.
Over subwooferingang/uitgang (alleen R2-A75M)

• De ingang is stereo, maar de uitgang is monauraal.
• Het omkeren van de subwooferpolariteit (het verwisselen van positieve en negatieve aansluitingen op de subwoofer) kan in sommige installaties wenselijk zijn voor optimale basprestaties.

Over gebrugde aansluitingen (alleen R2-A60F)
Sluit in de gebrugde modus de linker positieve aan op de positieve aansluiting van de luidspreker en de rechter negatieve aan op de negatieve aansluiting van de luidspreker. Gebruik de luidspreker (–) aansluitingen niet als een gemeenschappelijke kabel tussen de linker- en rechterkanalen.
OPMERKING:

• Sluit de luidspreker (–) aansluiting niet aan op het chassis van het voertuig.

2. Afstandsbediening bas (optioneel) (alleen R2-A75M)
   CH-3/4 afstandsbediening niveau (optioneel) (alleen R2-A60F)
   Sluit de afstandsbediening bas RUX-KNOB.2 (apart verkrijgbaar) aan om het uitgangsniveau op afstand aan te passen. Dit is niet bedoeld om de juiste versterkingsniveau-instelling tussen de versterker en de head-unit te vervangen.
3. Pre-Out-aansluitingen (alleen R2-A75M)
   Deze aansluitingen bieden een lijnniveau-uitgang. Dit is een ideale uitgang voor het aansturen van een tweede subwooferversterker. Deze uitgang is full-range en wordt niet beïnvloed door de crossover.
4. RCA-ingangsaansluitingen
   Sluit deze aansluitingen aan op de lijnuitgangskabels van uw head-unit met behulp van RCA-verlengkabels of een luidspreker-RCA-conversiekabel (apart verkrijgbaar). Zorg ervoor dat u de juiste kanaalaansluitingen in acht neemt; Links naar links en rechts naar rechts.
5. Zekering
   R2-A75M: 40 A × 2
   R2-A60F: 30 A × 2
   GEBRUIK DE JUISTE AMPÈREWAARDE BIJ HET VERVANGEN VAN ZEKERINGEN.
   Als u dit niet doet, kan dit leiden tot brand of een elektrische schok.
6. Voedingsterminal

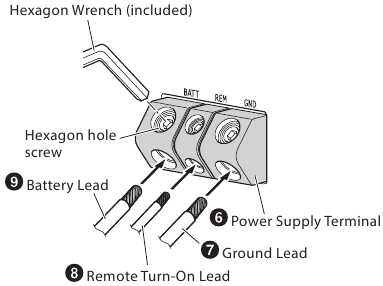

   Sluit de aardingskabel (), de externe inschakelkabel () en de accukabel () aan met behulp van de zeskantige schroef van de voedingsterminal ().
   • Zie "Waarschuwingen bij het aansluiten van kabels" voor meer informatie over het aansluiten.
7. Aardingskabel (apart verkrijgbaar)
   Sluit deze kabel veilig aan op een schone, blank metalen plek op het chassis van het voertuig. Controleer of dit punt een echte aarde is door te controleren op continuïteit tussen dat punt en de negatieve (–) pool van de accu van het voertuig. Aard al uw audiocomponenten op hetzelfde punt op het chassis om aardlussen te voorkomen en houd de draadlengte zo kort mogelijk.
   • Raadpleeg de meegeleverde "Waarschuwingen over de aansluiting van voedingskabels" en "Waarschuwingen over voedingskabels" voor details over de te gebruiken draaddikte en gebruik vervolgens de draad met de gespecificeerde dikte.
8. Externe inschakelkabel (apart verkrijgbaar)
   Sluit deze kabel aan op de externe inschakelkabel (positieve trigger, (+) 12 V alleen) van uw head-unit. Zie het gedeelte "CONTROLELIJST AANSLUITINGEN" voor een alternatieve methode als er geen externe inschakelkabel beschikbaar is.
   • Wanneer u de luidsprekeruitgangskabels van de head-unit met een luidspreker-RCA-conversiekabel (apart verkrijgbaar) op dit apparaat aansluit, hoeft u de externe inschakelkabel niet aan te sluiten vanwege de "REMOTE SENSING" (AFSTANDSBEDIENING)-functie van dit apparaat. De "REMOTE SENSING" (AFSTANDSBEDIENING)-functie werkt echter mogelijk niet, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de externe inschakelkabel aan op een inkomende voedingskabel (accessoirestroom) in de ACC-stand.
9. Accukabel (apart verkrijgbaar)

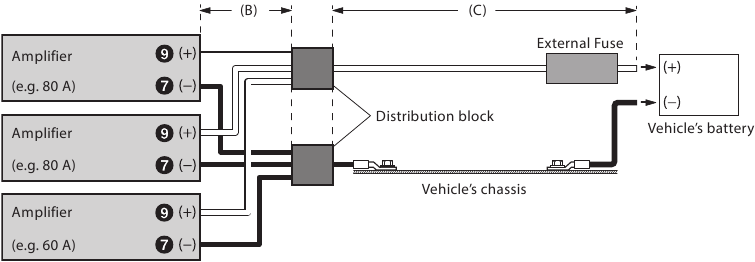

   Zorg ervoor dat u een externe zekering (bijv. zekeringblok, stroomonderbreker) toevoegt aan de accukabel zo dicht mogelijk bij de positieve (+) pool van de accu. Deze zekering beschermt het elektrische systeem van uw voertuig in geval van kortsluiting. Zie hieronder voor de juiste vereiste zekeringwaarde:
   R2-A75M: 80 A
   R2-A60F: 60 A
   • Raadpleeg de meegeleverde "Waarschuwingen over de aansluiting van voedingskabels" en "Waarschuwingen over voedingskabels" voor details over de te gebruiken draaddikte en gebruik vervolgens de draad met de gespecificeerde dikte.

Waarschuwingen bij het aansluiten van kabels
Gebruik de meegeleverde schroeven om de verbinding te vereenvoudigen bij gebruik van kabels van derden (voedingskabel). Raadpleeg de onderstaande beschrijving voor de juiste procedure. Raadpleeg uw dealer als u twijfelt over het maken van deze verbinding.

1. Controleer de draaddikte.
   • Raadpleeg de meegeleverde "Waarschuwingen over de aansluiting van voedingskabels" en "Waarschuwingen over voedingskabels" voor details over de te gebruiken draaddikte en gebruik vervolgens de draad met de gespecificeerde dikte.
   • Vraag uw dealer als de gebruikte draaddikte onbekend is.
2. Verwijder de isolatie van de uiteinden van de draden over ongeveer 7 – 10 mm (9/32" – 13/32").

   OPMERKINGEN:
   • Als de lengte van de blootliggende draad te kort is, kan er een slechte verbinding optreden, waardoor de werking uitvalt of het geluid wordt onderbroken.
   • Aan de andere kant, als de lengte te lang is, kan er een elektrische kortsluiting optreden.
3. Draai de zeskantige schroef vast met de inbussleutel (groot of klein) (meegeleverd) om de kabel vast te zetten.
   Gebruik geïsoleerde krimpkous om blootliggende draad die verder reikt dan de aansluiting af te dekken voordat u deze aansluiting maakt.

Voedingsterminal

Luidsprekeruitgangsaansluitingen

OPMERKINGEN:

• Zorg ervoor dat u de zeskantige schroef gebruikt die is bevestigd aan de voedingsterminal () of de luidsprekeruitgangsaansluitingen ().
• Sluit om veiligheidsredenen de accukabels als laatste aan.
• Gebruik de kabels niet om het apparaat te dragen om loskoppeling van de kabels of het laten vallen van het apparaat te voorkomen.

CONTROLELIJST AANSLUITINGEN

Controleer uw head-unit op de onderstaande voorwaarden:

Externe inschakelkabel

1. De head-unit heeft geen externe inschakel- of stroomantennekabel.
2. De stroomantennekabel van de head-unit wordt alleen geactiveerd wanneer de radio is ingeschakeld (schakelt uit in de band- of CD-modus).
3. De stroomantennekabel van de head-unit is een logisch niveau uitgang (+) 5 V, negatieve trigger (aardingstype), of kan (+) 12 V niet vasthouden wanneer deze is aangesloten op andere apparatuur naast de stroomantenne van het voertuig.
   Als een van de bovenstaande voorwaarden van toepassing is, moet de externe inschakelkabel van uw R2-A75M/R2-A60F worden aangesloten op een geschakelde stroombron (ontsteking) in het voertuig. Zorg ervoor dat u een zekering van 3 A zo dicht mogelijk bij deze ontstekingskraan gebruikt. Met deze aansluitmethode wordt de R2-A75M/R2-A60F ingeschakeld en blijft deze ingeschakeld zolang het contact is ingeschakeld.
   Als dit bezwaarlijk is, kan een SPST-schakelaar (Single Pole, Single Throw), naast de hierboven genoemde zekering van 3 A, in de kabel van de R2-A75M/R2-A60F worden geïnstalleerd. Deze schakelaar wordt vervolgens gebruikt om de R2-A75M/R2-A60F in (en uit) te schakelen. Daarom moet de schakelaar zo worden gemonteerd dat deze toegankelijk is voor de bestuurder. Zorg ervoor dat de schakelaar is uitgeschakeld wanneer het voertuig niet rijdt. Anders blijft de versterker ingeschakeld en raakt de accu leeg.

1. Blauw/Wit
2. Stroomantenne
3. Externe inschakelkabel
4. Naar de externe inschakelkabels van andere Alpine-componenten
5. SPST-schakelaar (optioneel)
6. Zekering (3 A)
7. Zo dicht mogelijk bij de ontstekingskraan van het voertuig
8. Ontstekingsbron

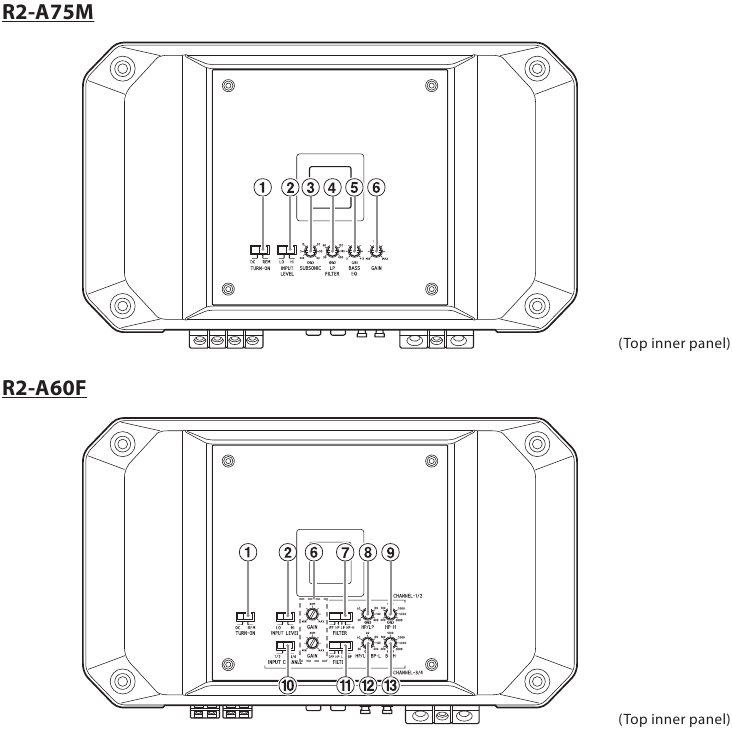

SCHAKELAARINSTELLINGEN

• Schakel voor het omzetten van elke keuzeschakelaar de stroom uit en steek een kleine schroevendraaier, enz., loodrecht op de schakelaar.
• Verwijder de bovenklep om het bovenste binnenpaneel te gebruiken. Zie "DE BOVENKLEP VERWIJDEREN".

1. Automatische inschakelschakelaar
   1. Voor de "DC"-ingangsinstelling is het niet nodig om de Remote Turn-On Lead aan te sluiten vanwege de "REMOTE SENSING"-functie van dit product.

   2. De "REMOTE SENSING"-functie werkt mogelijk niet correct, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de Remote Turn-On Lead aan op een binnenkomende voedingskabel (accessoirevoeding) in de ACC-positie en schakel over naar de "REM"-ingangsinstelling.

      • Het DC-offset automatische inschakelcircuit is ontworpen om ALLEEN te werken met signalen op hoog niveau (d.w.z. signalen op luidsprekerniveau). Deze signalen op hoog niveau komen meestal van de versterkte uitgang van radio's, head-units en versterkers. Omdat LO-signaalingang (d.w.z. signalen op laag niveau) de versterker niet kan inschakelen, moet het REMOTE-triggersignaal worden geleverd en moet de REM-instelling worden gebruikt voor LO-signaalingang.*
        * Zie het gedeelte Remote Turn-On Lead () voor meer informatie over het inschakelen van het apparaat met het ACC-triggersignaal.
2. Ingangsniveauschakelaar
   1. Indien de ingang via de pre-out lijn van de head-unit is met behulp van een RCA-verlengkabel (apart verkrijgbaar), stel dan in op "LO".

   2. Indien de ingang via de luidsprekerlijn van de head-unit is met behulp van een luidspreker-RCA-conversiekabel (apart verkrijgbaar), stel dan in op "HI".

3. Instelknop voor subsonisch filter (alleen R2-A75M)
   Het subsonische filter is bedoeld voor het afsnijden van ultra lage frequenties van het ingangssignaal voordat het wordt versterkt. Frequenties lager dan de gespecificeerde frequentie worden gedempt met 24 dB/octaaf.
   Dit is om verschillende redenen wenselijk:
   • Om luidsprekers te beschermen die te klein zijn of niet in staat zijn om ultra lage frequenties weer te geven.
   • Om het vermogensverlies te minimaliseren dat wordt veroorzaakt door het weergeven van onhoorbaar geluid.
   • Om subwoofers in geventileerde behuizingen te beschermen tegen overmatige uitslag onder de afstemfrequentie.
4. Instelknop voor cross-overfrequentie (LP FILTER) (alleen R2-A75M)
   Gebruik deze bediening om de cross-overfrequentie tussen 50 Hz en 400 Hz aan te passen.
5. Instelknop voor bas-EQ (alleen R2-A75M)
   Voeg een basboost van 50 Hz toe tot +12 dB om uw basrespons af te stemmen.
6. Instelknop voor ingangsversterking
   Zet de ingangsversterking van de R2-A75M/R2-A60F in de minimumstand. Gebruik een dynamische CD als bron en verhoog het volume van de head-unit totdat de output vervormt. Verlaag vervolgens het volume met 1 stap (of totdat de output niet langer vervormt). Verhoog nu de versterking van de versterker totdat het geluid uit de luidsprekers vervormd raakt. Verlaag de versterking iets, zodat het geluid niet langer vervormt om de optimale versterkingsinstelling te bereiken.
7. Filtermodusschakelaar (CHANNEL-1/2) (alleen R2-A60F)
   1. Zet in de "OFF"-positie (UIT) wanneer de versterker wordt gebruikt voor het aansturen van full-range luidsprekers of bij gebruik van een externe elektronische cross-over. De volledige frequentiebandbreedte wordt naar de luidsprekers uitgevoerd zonder hoge of lage frequentiedemping.

   2. Zet in de "HP"-positie (HP) wanneer de versterker wordt gebruikt om een tweeter/midrange-systeem aan te sturen.
      Bij deze instelling biedt de instelknop voor cross-overfrequentie () een instelling tussen 50 Hz en 400 Hz. De frequenties onder het cross-overpunt worden gedempt met 12 dB/octaaf.

      OPMERKING:
      • In dit geval is het maximale Bass EQ boost niveau verlaagd.
   3. Zet in de "LP"-positie (LP) wanneer de versterker wordt gebruikt om een subwoofer aan te sturen.
      Bij deze instelling biedt de instelknop voor cross-overfrequentie () een instelling tussen 50 Hz en 400 Hz. De frequenties boven het cross-overpunt worden gedempt met 12 dB/octaaf.

   4. Zet in de "HP-H"-positie (HP-H) wanneer de versterker wordt gebruikt om een tweeter-systeem aan te sturen.
      Bij deze instelling biedt de instelknop voor cross-overfrequentie () een instelling tussen 400 Hz en 6 kHz. De frequenties onder het cross-overpunt worden gedempt met 12 dB/octaaf.

8. Instelknop voor cross-overfrequentie (HP/LP FREQ.) (alleen R2-A60F)
   Gebruik deze bediening om de cross-overfrequentie tussen 50 Hz en 400 Hz aan te passen.
9. Instelknop voor cross-overfrequentie (HP-H FREQ.) (alleen R2-A60F)
   Gebruik deze bediening om de cross-overfrequentie tussen 400 Hz en 6 kHz aan te passen.
10. Ingangskanaalkeuzeschakelaar (CHANNEL-3/4) (alleen R2-A60F)
    1. Deze schakelaarinstelling is voor het selecteren van een 2-kanaals of 4-kanaals ingangsmodus. Indien ingesteld op "1/2" wordt het signaal gekopieerd van CH-1/2 en naar CH-3/4 gestuurd, waardoor Y-adapters niet meer nodig zijn.

    2. Als u deze schakelaar op "3/4" zet, blijven beide ingangen, CH-1/2 en CH-3/4, onafhankelijk.
       Voor deze modus is een 4-kanaals bron vereist.

11. Filtermodusschakelaar (CHANNEL-3/4) (alleen R2-A60F)
    1. Zet in de "OFF"-positie (UIT) wanneer de versterker wordt gebruikt voor het aansturen van full-range luidsprekers of bij gebruik van een externe elektronische cross-over. De volledige frequentiebandbreedte wordt naar de luidsprekers uitgevoerd zonder hoge of lage frequentiedemping.

    2. Zet in de "HP"-positie (HP) wanneer de versterker wordt gebruikt om een tweeter/midrange-systeem aan te sturen.
       Bij deze instelling biedt de instelknop voor cross-overfrequentie () een instelling tussen 50 Hz en 400 Hz. De frequenties onder het cross-overpunt worden gedempt met 12 dB/octaaf.

    3. Zet in de "LP"-positie (LP) wanneer de versterker wordt gebruikt om een subwoofer aan te sturen.
       Bij deze instelling biedt de instelknop voor cross-overfrequentie () een instelling tussen 50 Hz en 400 Hz. De frequenties boven het cross-overpunt worden gedempt met 12 dB/octaaf.

    4. Zet in "BP" als de versterker wordt gebruikt om een midbass- of midrange-luidspreker aan te sturen.
       Frequenties lager dan de gespecificeerde frequentie die is ingesteld met de instelknop voor cross-overfrequentie (), en hoger dan de frequentie die is gespecificeerd met de instelknop voor cross-overfrequentie (), worden gedempt met 12 dB/ octaaf.

12. Instelknop voor cross-overfrequentie (HP/LP/BP-L FREQ.) (alleen R2-A60F)
    Gebruik deze bediening om de cross-overfrequentie tussen 50 Hz en 400 Hz aan te passen.
    OPMERKING:
    • Wanneer de keuzeschakelaar voor de cross-overmodus () is ingesteld op [BP], pas dan de instelknop voor cross-overfrequentie aan () en ().
13. Instelknop voor cross-overfrequentie (BP-H FREQ.) (alleen R2-A60F)
    Gebruik deze bediening om de cross-overfrequentie tussen 400 Hz en 6 kHz aan te passen.
    OPMERKINGEN:
    • Wanneer de keuzeschakelaar voor de cross-overmodus () is ingesteld op [BP], pas dan de instelknop voor cross-overfrequentie aan () en ().
    • Wanneer de keuzeschakelaar voor de cross-overmodus () is ingesteld op [HP] of [LP], is de instelling van de instelknop voor cross-overfrequentie () uitgeschakeld.

Instelbereik op de banddoorlaatfilter-cross-overfrequentie

Over de stroomindicator

Licht op wanneer de stroom is ingeschakeld. Is uit wanneer de stroom is uitgeschakeld.

SYSTEEMDIAGRAMMEN

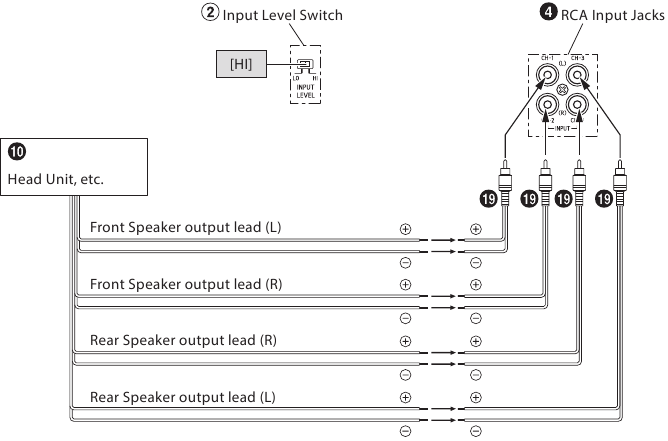

Controleer, voordat u een verbinding maakt, het totale aantal impedanties van de luidspreker die op het apparaat is aangesloten. Neem bij vragen contact op met de dichtstbijzijnde Alpine-dealer.

Basisschakelschema voor R2-A75M

1. Luidsprekeruitgangsaansluitingen
2. Afstandsbediening bas (optioneel)
3. Pre-Out aansluitingen
4. RCA-ingangsaansluitingen
5. Zekering
6. Voedingsterminal
7. Massa-aansluiting (apart verkrijgbaar)
8. Remote inschakeldraad (apart verkrijgbaar)
9. Batterijkabel (apart verkrijgbaar)
10. Hoofdeenheid, enz.
11. Vooruitgang
12. Achteruitgang
13. Subwooferuitgang
14. Voorluidsprekers
15. Achterluidspreker
16. Subwoofer
17. Dubbele spreekspoel-subwoofer
18. RCA-verlengkabel (apart verkrijgbaar)
19. Luidspreker-RCA-conversiekabel (apart verkrijgbaar)
20. Y-adapter (apart verkrijgbaar)
21. Voorluidsprekers (Tweeter)
22. Voorluidsprekers (Middenbereik)

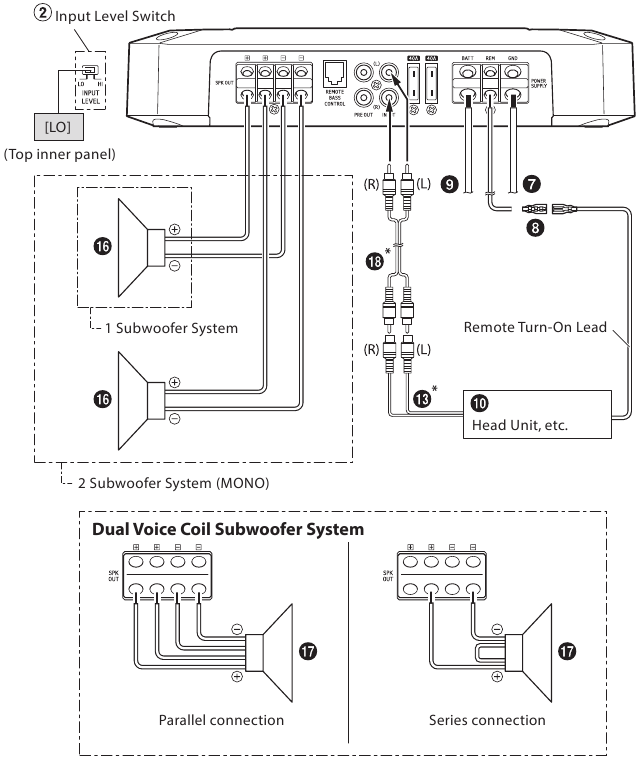

Subwoofersysteem

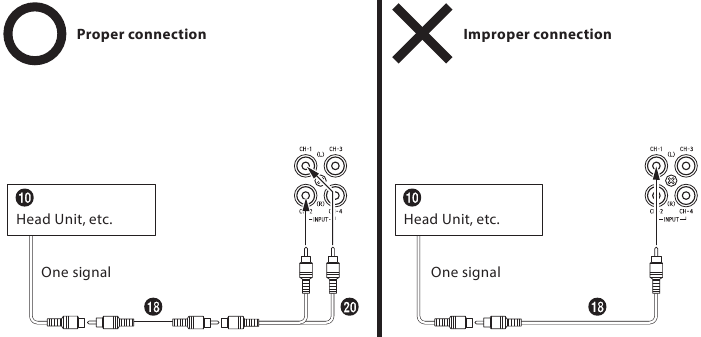

* Als de aangesloten hoofdeenheid geen RCA-uitgang en RCA-verlengkabel heeft () kan niet worden gebruikt, kunt u de luidspreker-RCA-conversiekabel () (apart verkrijgbaar) gebruiken. Raadpleeg "Over het aansluiten op het luidsprekeringangsniveausysteem" voor meer informatie over het maken van een verbinding.

• Zorg er voor het 2-subwoofersysteem/dubbele spreekspoel-subwoofersysteem voor dat de minimumimpedantie in totaal groter is dan 2 Ω. Bovendien is het opgenomen vermogen dat in de SPECIFICATIES wordt vermeld, de specificatie met de totale impedantiewaarde.

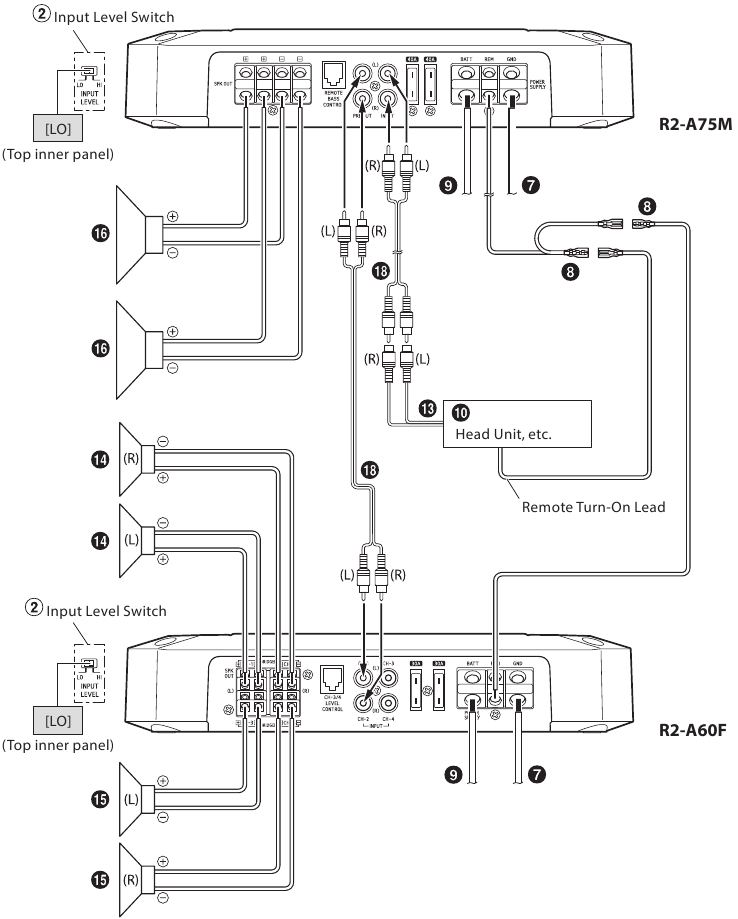

4 luidsprekers + subwoofer/2 versterkersysteem

(Aansluitvoorbeeld met R2-A60F)

• Raadpleeg "Basisschakelschema voor R2-A60F" voor meer informatie over de aansluiting van R2-A60F.

Basisschakelschema voor R2-A60F

1. Luidsprekeruitgangsaansluitingen
2. Afstandsbediening bas (optioneel)
3. Pre-Out aansluitingen
4. RCA-ingangsaansluitingen
5. Zekering
6. Voedingsterminal
7. Massa-aansluiting (apart verkrijgbaar)
8. Remote inschakeldraad (apart verkrijgbaar)
9. Batterijkabel (apart verkrijgbaar)
10. Hoofdeenheid, enz.
11. Vooruitgang
12. Achteruitgang
13. Subwooferuitgang
14. Voorluidsprekers
15. Achterluidspreker
16. Subwoofer
17. Dubbele spreekspoel-subwoofer
18. RCA-verlengkabel (apart verkrijgbaar)
19. Luidspreker-RCA-conversiekabel (apart verkrijgbaar)
20. Y-adapter (apart verkrijgbaar)
21. Voorluidsprekers (Tweeter)
22. Voorluidsprekers (Middenbereik)

Wijzig voor R2-A60F de instelling van de Input Channel Selector Switch () in overeenstemming met het aantal kanalen van de luidsprekeringang.

	4-kanaalsingang:	2-kanaalsingang:
Input Channel Selector Switch (Ingangskanaalkiezerschakelaar) (CHANNEL-3/4) (KANAAL-3/4)

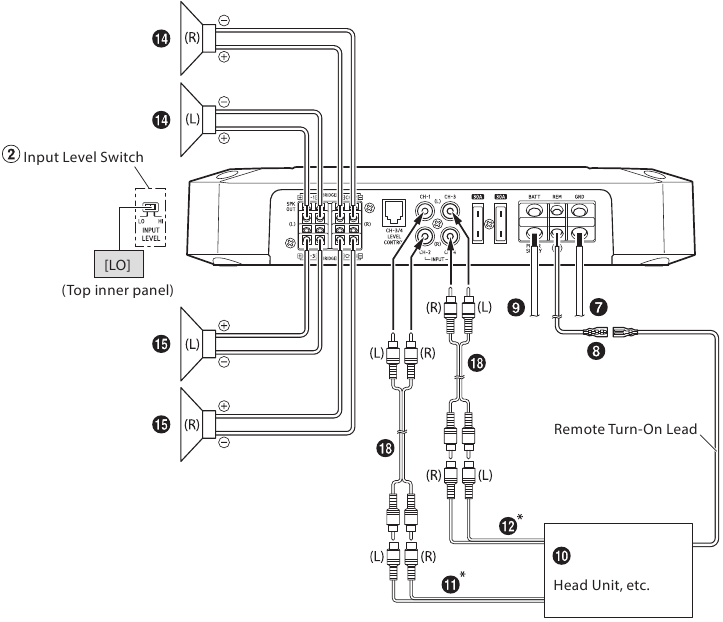

4-luidsprekersysteem

* Als de aangesloten hoofdeenheid geen RCA-uitgang en RCA-verlengkabel heeft () kan niet worden gebruikt, kunt u de luidspreker-RCA-conversiekabel () (apart verkrijgbaar) gebruiken. Raadpleeg "Over het aansluiten op het luidsprekeringangsniveausysteem" voor meer informatie over het maken van een verbinding.

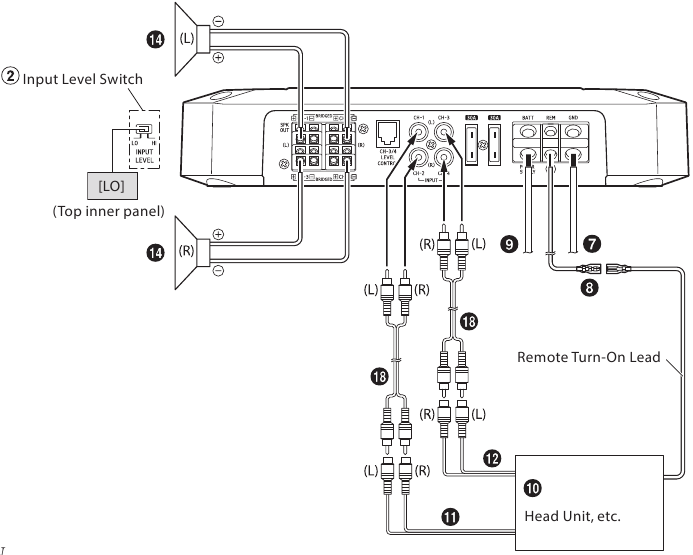

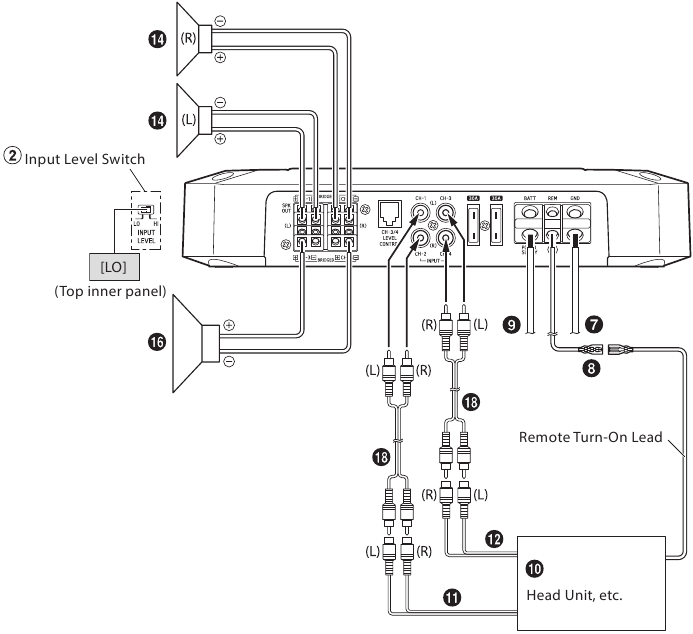

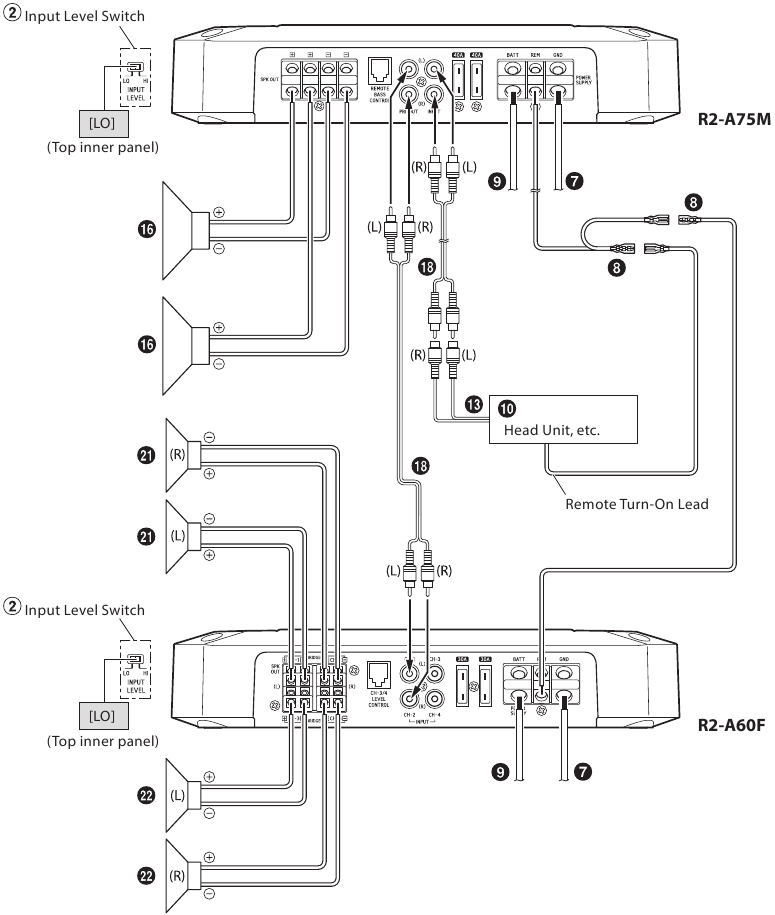

2 luidsprekers + subwoofersysteem (overbrugde aansluitingen)

2-luidsprekersysteem (overbrugde aansluitingen)

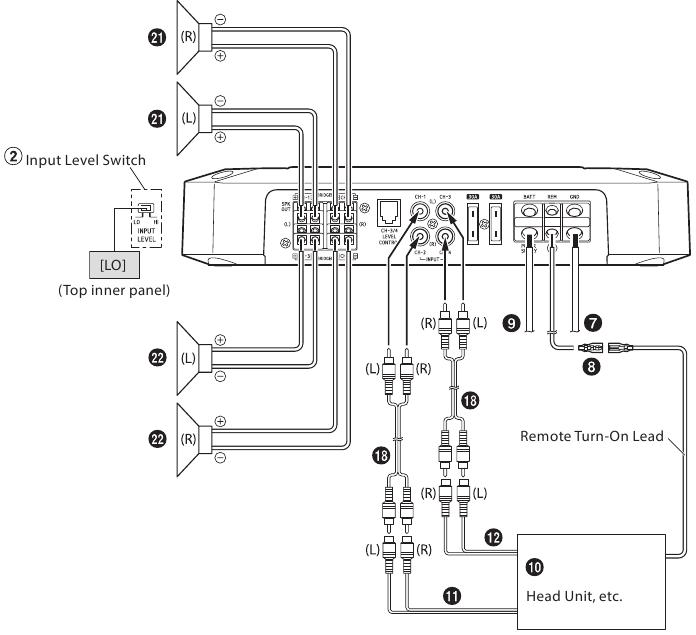

Front 2-weg systeem

Stel elke schakelaar als volgt in wanneer u het Front 2-weg systeem gebruikt.

Crossover Mode Selector Switch (Crossover-moduskiezerschakelaar) (CHANNEL-1/2) (KANAAL-1/2)	Input Channel Selector Switch (Ingangskanaalkiezerschakelaar) (CHANNEL-3/4) (KANAAL-3/4)	Crossover Mode Selector Switch (Crossover-moduskiezerschakelaar) (CHANNEL-3/4) (KANAAL-3/4)

Front 2-weg + subwoofer/2 versterkersysteem

(Aansluitvoorbeeld met R2-A75M)
Stel elke schakelaar als volgt in wanneer u het Front 2-weg + subwoofer/2 versterkersysteem gebruikt.

Crossover Mode Selector Switch (Crossover-moduskiezerschakelaar) (CHANNEL-1/2) (KANAAL-1/2)	Input Channel Selector Switch (Ingangskanaalkiezerschakelaar) (CHANNEL-3/4) (KANAAL-3/4)	Crossover Mode Selector Switch (Crossover-moduskiezerschakelaar) (CHANNEL-3/4) (KANAAL-3/4)

Over het aansluiten op het luidsprekeringangsniveausysteem

Schakel de Input Level Switch () naar "HI" (HOOG) wanneer u verbinding maakt met behulp van de luidspreker-RCA-conversiekabel () (apart verkrijgbaar).

bijv. R2-A60F

• Vergis u niet in de luidsprekeruitgangskabel aan de kant van de hoofdeenheid die op dit apparaat is aangesloten.
  Voorluidsprekeruitgang (L)/(R) naar CH1/CH2, achterluidsprekeruitgang (L)/(R) naar CH3/CH4
• Voor de instelling "Luidsprekeringangsniveausysteem" is het niet nodig om de Remote inschakeldraad aan te sluiten vanwege de "REMOTE SENSING" (AFSTANDSBEDIENING) functie van dit product. Het is echter mogelijk dat de functie "REMOTE SENSING" (AFSTANDSBEDIENING) niet werkt, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de Remote inschakeldraad aan op een binnenkomend netsnoer (accessoirevoeding) in de ACC-stand.

Belangrijke tips voor het overbruggen van een versterker

Een lage uitgang is het gevolg als slechts één kanaalingang wordt gebruikt. De Y-adapter is niet vereist als een stereo/mono paar lijningang wordt gebruikt om beide ingangen van de overbrugde versterker aan te sturen.

Waarschuwingen met betrekking tot voedingskabels

Gebruik de gespecificeerde draadgrootte op basis van de totale zekeringcapaciteit van de te installeren versterker en de draadlengte.
Raadpleeg de meegeleverde "Waarschuwingen met betrekking tot de aansluiting van de voedingskabels" en het volgende aansluitvoorbeeld voor meer informatie over de te gebruiken draadgrootte.

Aansluitvoorbeeld bij het alleen installeren van een versterker

• Wanneer de draadlengte van de versterker naar de accu van het voertuig (A) is
  Draadgrootte gebruikt voor (A): 4 AWG/21 mm² (Maximale lengte 8 m)
• Externe zekeringcapaciteit: maak deze gelijk aan of groter dan de zekeringcapaciteit van de versterker
  R2-A75M: gelijk aan of groter dan 80 A
  R2-A60F: gelijk aan of groter dan 60 A

Aansluitvoorbeeld bij het installeren van twee versterkers met een zekeringcapaciteit van 80 A en één versterker met 60 A

• Wanneer de draadlengte van elke versterker naar het verdeelblok 1 m is
  Draadgrootte gebruikt voor (B): 4 AWG/21 mm²
• Wanneer de draadlengte van het verdeelblok naar de accu van het voertuig 5 m is
  Draadgrootte gebruikt voor (C): 1/0 AWG/53 mm² of 4 AWG/21 mm² x 2
• Externe zekeringcapaciteit: maak deze gelijk aan of groter dan de totale zekeringcapaciteit van het aantal geïnstalleerde versterkers
  80 A + 80 A + 60 A = gelijk aan of groter dan 220 A

OPMERKING:

• Als de lengte van de voedings- en massakabels langer is dan 1 m, of als u meer dan één versterker aansluit, moet een verdeelblok worden gebruikt.

SPECIFICATIES

R2-A75M

* Vereist optionele RUX-KNOB.2.
OPMERKING:

• Specificaties en ontwerp kunnen zonder kennisgeving worden gewijzigd.

R2-A60F

* Vereist optionele RUX-KNOB.2.
OPMERKING:

• Specificaties en ontwerp kunnen zonder kennisgeving worden gewijzigd.

Punten om in acht te nemen voor veilig gebruik

Lees deze handleiding zorgvuldig door voordat u de systeemcomponenten gebruikt. Ze bevatten instructies over hoe u dit product op een veilige en effectieve manier kunt gebruiken.
Alpine kan niet verantwoordelijk worden gehouden voor problemen die voortvloeien uit het niet opvolgen van de instructies in deze handleiding.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot ernstig letsel of de dood.
BEDIEN GEEN FUNCTIES DIE UW AANDACHT AFLEIDEN VAN HET VEILIG BESTUREN VAN UW VOERTUIG.
Elke functie die uw langdurige aandacht vereist, mag alleen worden uitgevoerd nadat u volledig tot stilstand bent gekomen. Stop het voertuig altijd op een veilige plaats voordat u deze functies uitvoert. Het niet doen hiervan kan leiden tot een ongeval.
HOUD HET VOLUME OP EEN NIVEAU WAAROP U NOG STEEDS GELUIDEN VAN BUITEN KUNT HOREN TIJDENS HET RIJDEN.
Overmatige volumeniveaus die geluiden zoals sirenes van hulpdiensten of waarschuwingssignalen voor de weg (spoorwegovergangen, enz.) verdoezelen, kunnen gevaarlijk zijn en kunnen leiden tot een ongeval. LUID LUISTEREN NAAR HOGE VOLUMENIVEAUS IN EEN AUTO KAN OOK GEHOORSCHADE VEROORZAKEN.
NIET DEMONTEREN OF WIJZIGEN.
Dit kan leiden tot een ongeval, brand of elektrische schok.
GEBRUIK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN.
Gebruik voor andere dan de ontworpen toepassing kan leiden tot brand, elektrische schok of ander letsel.
GEBRUIK DE JUISTE AMPÈREWAARDE BIJ HET VERVANGEN VAN ZEKERINGEN.
Het niet doen hiervan kan leiden tot brand of elektrische schok.
BLOKKEER GEEN VENTILATIEOPENINGEN OF RADIATORPANELEN.
Dit kan ervoor zorgen dat er zich warmte in de unit ophoopt, wat kan leiden tot brand.
MAAK DE JUISTE AANSLUITINGEN.
Het niet maken van de juiste aansluitingen kan leiden tot brand of schade aan het product.
GEBRUIK ALLEEN IN AUTO'S MET EEN 12 VOLT NEGATIEVE MASSA.
(Neem contact op met uw dealer als u het niet zeker weet.) Het niet doen hiervan kan leiden tot brand, enz.
KOPPEL VOOR HET BEVESTIGEN DE KABEL LOS VAN DE NEGATIEVE ACCUPPOOL.
Het niet doen hiervan kan leiden tot elektrische schok of letsel als gevolg van kortsluiting.
ZORG ERVOOR DAT KABELS NIET VERSTRAND RAKEN IN OMGEVENDE VOORWERPEN.
Leg bedrading en kabels aan in overeenstemming met de handleiding om obstructies tijdens het rijden te voorkomen. Kabels of bedrading die plaatsen zoals het stuur, de versnellingspook, de rempedalen, enz. belemmeren of eraan blijven haken, kunnen uiterst gevaarlijk zijn.
MAAK GEEN SPLITSINGEN IN ELEKTRISCHE KABELS.
Snijd nooit kabelisolatie weg om stroom te leveren aan andere apparatuur. Dit overschrijdt de stroomvoerende capaciteit van de draad en kan leiden tot brand of elektrische schok.
BESCHADIG GEEN BUIZEN OF BEDRADING BIJ HET BOREN VAN GATEN.
Neem bij het boren van gaten in het chassis voor installatie voorzorgsmaatregelen om te voorkomen dat u in contact komt met, beschadigingen aanricht aan of belemmeringen veroorzaakt voor buizen, brandstofleidingen, tanks of elektrische bedrading. Het niet nemen van dergelijke voorzorgsmaatregelen kan leiden tot brand.
GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF STUURSYSTEMEN OM MASSA-AANSLUITINGEN TE MAKEN.
Bouten of moeren die worden gebruikt voor de rem- of stuursystemen (of een ander veiligheidssysteem) of tanks mogen NOOIT worden gebruikt voor installaties of massa-aansluitingen. Het gebruik van dergelijke onderdelen kan de bediening van het voertuig uitschakelen en brand veroorzaken, enz.
HOUD KLEINE VOORWERPEN ZOALS BATTERIJEN BUITEN HET BEREIK VAN KINDEREN.
Het inslikken ervan kan leiden tot ernstig letsel. Raadpleeg bij inslikken onmiddellijk een arts.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot letsel of schade aan eigendommen.
STAAK HET GEBRUIK ONMIDDELLIJK ALS ER EEN PROBLEEM OPTREEDT.
Het niet doen hiervan kan leiden tot persoonlijk letsel of schade aan het product. Retourneer het aan uw geautoriseerde Alpine-dealer of het dichtstbijzijnde Alpine Service Center voor reparatie.
LAAT DE BEDRADING EN INSTALLATIE DOOR DESKUNDIGEN UITVOEREN.
De bedrading en installatie van dit apparaat vereisen speciale technische vaardigheden en ervaring. Neem voor uw veiligheid altijd contact op met de dealer waar u dit product hebt gekocht om het werk te laten uitvoeren.
GEBRUIK SPECIFIEKE ACCESSOIRES EN INSTALLEER DEZE VEILIG.
Gebruik uitsluitend de specifieke accessoires. Het gebruik van andere dan de aangewezen onderdelen kan dit apparaat intern beschadigen of kan het apparaat niet veilig op zijn plaats installeren. Dit kan ertoe leiden dat onderdelen losraken, wat leidt tot gevaar of productdefecten.
LEG DE BEDRADING ZO AAN DAT DEZE NIET BEKLEMD RAAKT OF GEKNEEP WORDT DOOR EEN SCHERPE METALEN RAND.
Leid de kabels en bedrading weg van bewegende onderdelen (zoals de stoelrails) of scherpe of puntige randen. Dit voorkomt beknelling en schade aan de bedrading. Als de bedrading door een gat in metaal loopt, gebruik dan een rubberen doorvoer om te voorkomen dat de isolatie van de draad wordt doorgesneden door de metalen rand van het gat.
NIET INSTALLEREN OP PLAATSEN MET VEEL VOCHT OF STOF.
Vermijd het installeren van het apparaat op plaatsen met veel vocht of stof. Vocht of stof dat in dit apparaat binnendringt, kan leiden tot productdefecten.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alpine R2-A75M, R2-A60F, R2 Series Handleiding

Beschikbare talen
