Alpine R-A75M, R-A60F - Handleiding VERSTERKER

ACCESSOIRES

Zelfborende schroef (M4 × 14)		4
Montagebeugel en schroeven		4 SETS
Logoplaat*		1
Inbussleutel (groot/klein)		1 SET

*De logoplaat is tijdelijk bevestigd aan de bovenkant van de behuizing.

INSTALLATIE

Vanwege het hoge vermogen van de R-A75M/R-A60F ontstaat er aanzienlijke warmte wanneer de versterker in werking is. Om deze reden moet de versterker worden gemonteerd op een locatie waar een vrije luchtcirculatie mogelijk is, zoals in de kofferbak. Neem voor alternatieve installatielocaties contact op met uw erkende Alpine-dealer.

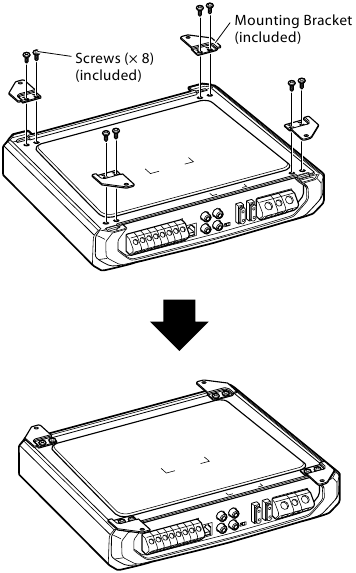

1. Bevestig de montagebeugels met acht schroeven aan de onderkant van de versterker.

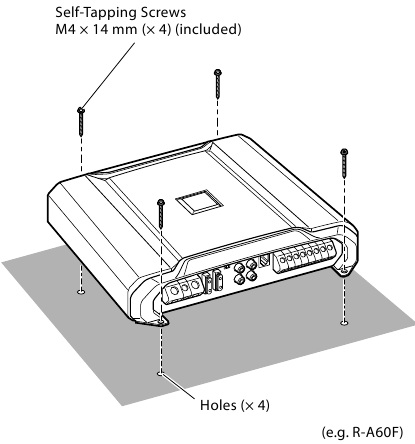

2. Gebruik de versterker als sjabloon en markeer de vier schroeflocaties.
3. Zorg ervoor dat er zich geen objecten achter het oppervlak bevinden die tijdens het boren beschadigd kunnen raken.
4. Boor de schroefgaten.
5. Plaats de R-A75M/R-A60F over de schroefgaten en zet deze vast met vier zelfborende schroeven.


DE LOGOPLAAT BEVESTIGEN

De logoplaat is tijdelijk bevestigd aan de bovenkant van de behuizing.

1. Trek de logoplaat samen met de beschermfolie van de bovenkant van de behuizing.
2. Trek de beschermfolie van de logoplaat en bevestig deze vervolgens in de gewenste richting op dit apparaat.

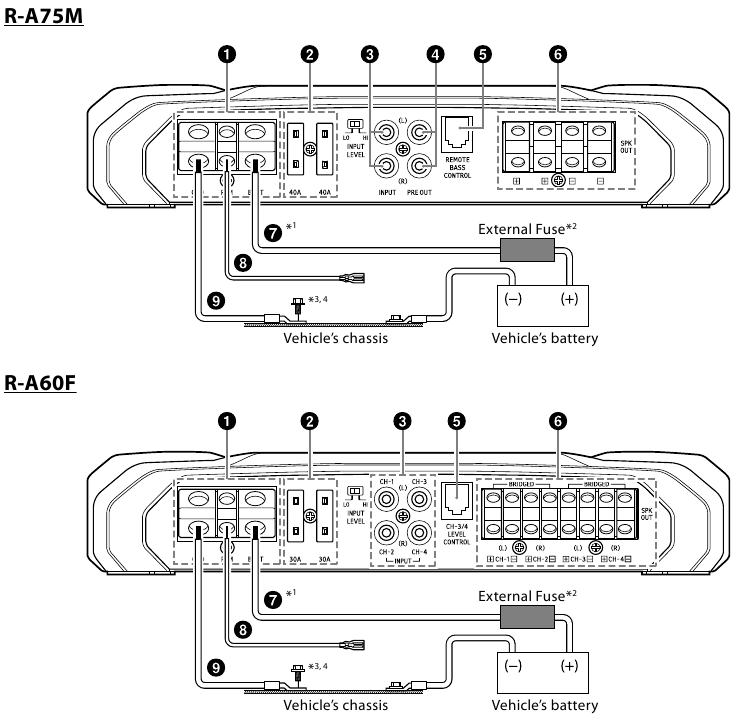

AANSLUITINGEN

Zorg ervoor dat u, voordat u aansluitingen maakt, de stroom naar alle audio-onderdelen uitschakelt.

*1 Raadpleeg de meegeleverde "Voorzorgsmaatregelen voor de aansluiting van stroomkabels" en "Voorzorgsmaatregelen voor stroomkabels" voor meer informatie over de te gebruiken draaddikte en gebruik vervolgens de draad met de gespecificeerde dikte.
*2 Zorg ervoor dat u een externe zekering (bijv. zekeringblok, stroomonderbreker) toevoegt aan de accukabel zo dicht mogelijk bij de positieve (+) pool van de accu. Voeg een externe zekering toe met dezelfde capaciteit, of een iets grotere capaciteit, als de som van de zekeringcapaciteiten van de versterker.
Zie "Accukabel ( )" voor meer informatie over de zekeringcapaciteit van deze machine.
*3 Sluit alle apparatuur aan op hetzelfde aardpunt en houd de draadlengte zo kort mogelijk.
*4 Gebruik een reeds geïnstalleerde schroef om de aardingskabel stevig aan te sluiten.

Om te voorkomen dat externe ruis het audiosysteem binnendringt

• Plaats de unit en leid de kabels minstens 10 cm (4") weg van de kabelboom van het voertuig.
• Houd de stroomkabels van de accu zo ver mogelijk verwijderd van andere kabels.
• Sluit de aardingskabel stevig aan op een blank metalen plek (verwijder indien nodig verf of vet) van het chassis van het voertuig.
• Als u een optionele ruisonderdrukker toevoegt, sluit deze dan zo ver mogelijk van de unit aan. Uw Alpine-dealer heeft verschillende ruisonderdrukkers, neem contact met hen op voor meer informatie.
• Uw Alpine-dealer weet het beste over maatregelen ter voorkoming van ruis, dus raadpleeg uw dealer voor meer informatie.

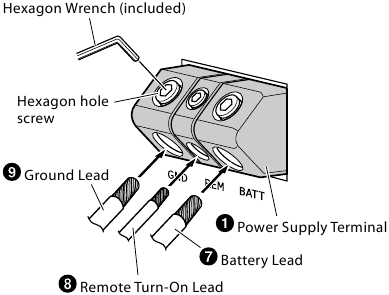

1. Stroomaansluiting
   Sluit de accukabel ( ), de remote-inschakelkabel ( ) en de aardingskabel ( ) aan met behulp van de inbuskopschroef van de stroomaansluiting ( ).
   • Zie "Voorzorgsmaatregelen bij het aansluiten van kabels" voor meer informatie over het aansluiten.
2. Zekering

R-A75M		40 A × 2
R-A60F		30 A × 2

GEBRUIK DE JUISTE AMPÈRAGE BIJ HET VERVANGEN VAN ZEKERINGEN.
Als u dit niet doet, kan dit leiden tot brand of een elektrische schok.

3. RCA-ingangen
   Sluit deze aansluitingen aan op de lijnuitleidingen van uw head-unit met behulp van RCA-verlengkabel of luidspreker-naar-RCA-conversiekabel (apart verkrijgbaar). Zorg ervoor dat u de juiste kanaalaansluitingen in acht neemt; Links naar Links en Rechts naar Rechts.
4. Pre-Out-aansluitingen (alleen R-A75M)
   Deze aansluitingen bieden een lijnniveau-uitgang. Dit is een ideale uitgang voor het aansturen van een tweede subwooferversterker. Deze uitgang is full-range en wordt niet beïnvloed door de crossover.
5. Remote Bass Control (optioneel)
   Sluit de Remote Bass Control Unit RUX-KNOB.2 (apart verkrijgbaar) aan om het uitgangsniveau op afstand aan te passen. Dit is niet bedoeld om de juiste gain-niveau-instelling tussen de versterker en de head-unit te vervangen.
6. Luidsprekeruitgangsklemmen

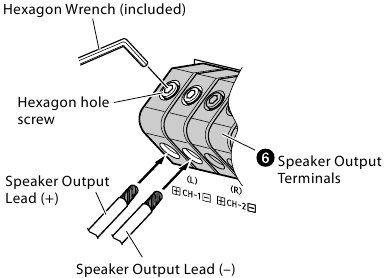

   Sluit de luidsprekeruitgangskabel (+) / (–) aan met behulp van de inbuskopschroef van de luidsprekeruitgangsklemmen ( ).
   • Zie "Voorzorgsmaatregelen bij het aansluiten van kabels" voor meer informatie over het aansluiten.

Zorg ervoor dat u de juiste luidsprekeruitgangsaansluitingen en polariteit in acht neemt ten opzichte van de andere luidsprekers in het systeem. Sluit de positieve uitgang aan op de positieve luidsprekerklem en de negatieve op de negatieve.

Over subwooferinvoer/uitvoer (alleen R-A75M)

• De invoer is stereo, maar de uitvoer is monauraal.
• Het omkeren van de subwooferpolariteit (het verwisselen van positieve en negatieve aansluitingen op de subwoofer) kan in sommige installaties wenselijk zijn voor optimale basprestaties.

Over gebrugde aansluitingen (alleen R-A60F)
Sluit in de gebrugde modus de linkerpositieve aan op de positieve klem van de luidspreker en de rechternegatieve op de negatieve klem van de luidspreker. Gebruik de luidspreker (–)-klemmen niet als gemeenschappelijke leiding tussen het linker- en rechterkanaal.

OPMERKING:

• Sluit de luidspreker (–)-klem niet aan op het chassis van het voertuig.

7. Accukabel (apart verkrijgbaar)
   Zorg ervoor dat u een externe zekering (bijv. zekeringblok, stroomonderbreker) toevoegt aan de accukabel zo dicht mogelijk bij de positieve (+) pool van de accu. Deze zekering beschermt het elektrische systeem van uw voertuig in geval van kortsluiting. Zie hieronder voor de juiste vereiste waarde van de zekering:

R-A75M		80 ampère zekering
R-A60F		60 ampère zekering

• Raadpleeg de meegeleverde "Voorzorgsmaatregelen voor de aansluiting van stroomkabels" en "Voorzorgsmaatregelen voor stroomkabels" voor meer informatie over de te gebruiken draaddikte en gebruik vervolgens de draad met de gespecificeerde dikte.

8. Remote-inschakelkabel (apart verkrijgbaar)
   Sluit deze kabel aan op de remote-inschakelkabel (positieve trigger, (+) 12 V alleen) van uw head-unit. Zie het gedeelte "CONTROLELIJST AANSLUITINGEN" voor een alternatieve methode als er geen remote-inschakelkabel beschikbaar is.
   • Wanneer u de luidsprekeruitgangskabels van de head-unit op deze unit aansluit met een luidspreker-naar-RCA-conversiekabel (apart verkrijgbaar), hoeft u de remote-inschakelkabel niet aan te sluiten, vanwege de "REMOTE SENSING"-functie (afstandssensorfunctie) van deze unit. De "REMOTE SENSING"-functie (afstandssensorfunctie) werkt echter mogelijk niet, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de remote-inschakelkabel aan op een inkomend netsnoer (accessoirevermogen) in de ACC-stand.
9. Aardingskabel (apart verkrijgbaar)
   Sluit deze kabel stevig aan op een schone, blank metalen plek op het chassis van het voertuig. Controleer of dit punt een echte aarde is door te controleren op continuïteit tussen dat punt en de negatieve (–) pool van de accu van het voertuig. Aard al uw audiocomponenten op hetzelfde punt op het chassis om aardlussen te voorkomen en de draadlengte zo kort mogelijk te houden.
   • Raadpleeg de meegeleverde "Voorzorgsmaatregelen voor de aansluiting van stroomkabels" en "Voorzorgsmaatregelen voor stroomkabels" voor meer informatie over de te gebruiken draaddikte en gebruik vervolgens de draad met de gespecificeerde dikte.

Voorzorgsmaatregelen bij het aansluiten van kabels

Gebruik de meegeleverde schroeven om de aansluiting te vereenvoudigen wanneer u kabels van derden (stroomkabel) gebruikt. Raadpleeg de onderstaande beschrijving voor de juiste procedure. Raadpleeg uw dealer als u twijfelt over het maken van deze aansluiting.

1. Controleer de draaddikte.
   • Raadpleeg de meegeleverde "Voorzorgsmaatregelen voor de aansluiting van stroomkabels" en "Voorzorgsmaatregelen voor stroomkabels" voor meer informatie over de te gebruiken draaddikte en gebruik vervolgens de draad met de gespecificeerde dikte.
   • Vraag uw dealer als de gebruikte draaddikte onbekend is.
2. Verwijder de isolatie van de uiteinden van de draden over ongeveer 7 – 10 mm (9/32" – 13/32").


OPMERKINGEN:

• Als de lengte van de blootliggende draad te kort is, kan er een slechte verbinding ontstaan, wat kan leiden tot een storing of geluidsonderbreking.
• Aan de andere kant, als de lengte te lang is, kan er een elektrische kortsluiting optreden.

3. Draai de inbuskopschroef vast met de inbussleutel (groot of klein) (meegeleverd) om de kabel vast te zetten.
   Gebruik voordat u deze aansluiting maakt geïsoleerde krimpkous om blootliggende draden te bedekken die buiten de klem uitsteken.

Stroomaansluiting

(bijv. R-A60F)

Luidsprekeruitgangsklemmen

(bijv. R-A60F)

OPMERKINGEN:

• Zorg ervoor dat u de inbuskopschroef gebruikt die is bevestigd aan de stroomaansluiting ( ) of de luidsprekeruitgangsklemmen ( ).
• Sluit om veiligheidsredenen de accukabels als laatste aan.
• Gebruik de kabels niet om de unit te dragen om te voorkomen dat de kabels losraken of de unit valt.

CONTROLELIJST AANSLUITINGEN

Controleer uw head-unit op de onderstaande voorwaarden:

Remote-inschakelkabel

1. De head-unit heeft geen remote-inschakelkabel of stroomantennekabel.
2. De stroomantennekabel van de head-unit wordt alleen geactiveerd wanneer de radio is ingeschakeld (schakelt uit in de tape- of CD-modus).
3. De stroomantennekabel van de head-unit is een logische niveau-uitgang (+) 5 V, negatieve trigger (aardingstype) of kan (+) 12 V niet vasthouden wanneer deze is aangesloten op andere apparatuur naast de stroomantenne van het voertuig.

Als een van de bovenstaande voorwaarden van toepassing is, moet de remote-inschakelkabel van uw R-A75M/R-A60F worden aangesloten op een geschakelde stroombron (ontsteking) in het voertuig. Zorg ervoor dat u een zekering van 3 A zo dicht mogelijk bij deze ontstekingsaftakking gebruikt. Met deze aansluitmethode wordt de R-A75M/R-A60F ingeschakeld en blijft deze ingeschakeld zolang het contact is ingeschakeld.

Als dit bezwaarlijk is, kan een SPST-schakelaar (Single Pole, Single Throw), in aanvulling op de hierboven genoemde zekering van 3 A, in-line worden geïnstalleerd op de inschakelkabel van de R-A75M/R-A60F. Deze schakelaar wordt dan gebruikt om de R-A75M/RA60F in (en uit) te schakelen. Daarom moet de schakelaar zo worden gemonteerd dat deze toegankelijk is voor de bestuurder. Zorg ervoor dat de schakelaar is uitgeschakeld wanneer het voertuig niet rijdt. Anders blijft de versterker ingeschakeld en raakt de accu leeg.

1. Blauw/wit
2. Stroomantenne
3. Remote-inschakelkabel
4. Naar de remote-inschakelkabels van andere Alpine-componenten
5. SPST-schakelaar (optioneel)
6. Zekering (3 A)
7. Zo dicht mogelijk bij de ontstekingsaftakking van het voertuig
8. Ontstekingsbron

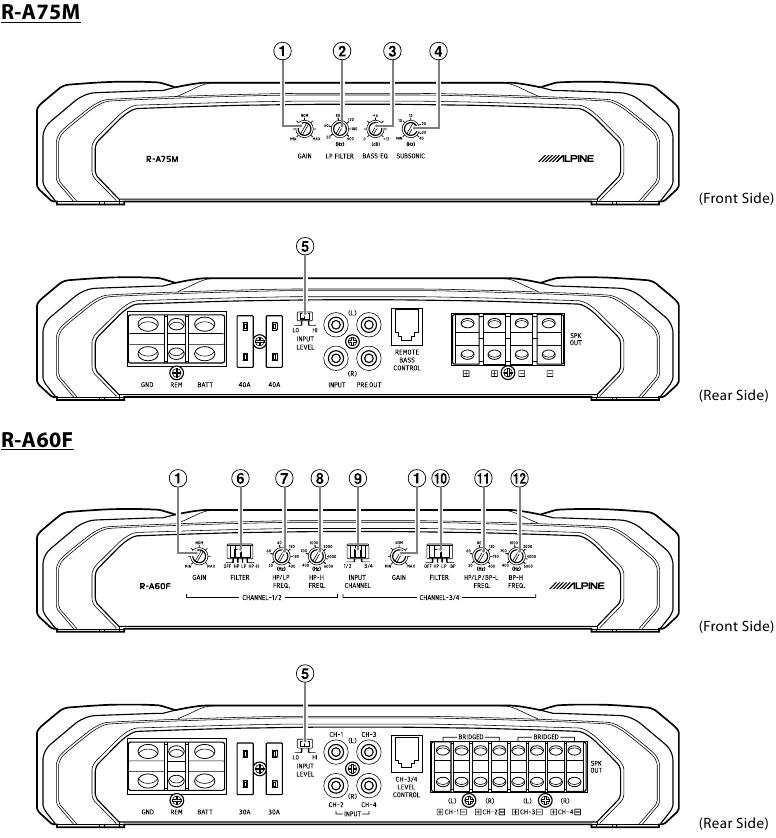

SCHAKELAARINSTELLINGEN

• Schakel de stroom uit en steek een kleine schroevendraaier, enz., loodrecht op de schakelaar voordat u elke keuzeschakelaar omschakelt.

1. Ingangsversterkingsregeling
   Zet de ingangsversterking van de R-A75M/R-A60F in de minimale positie. Gebruik een dynamische cd als bron en verhoog het volume van de head-unit totdat de uitvoer vervormt. Verlaag vervolgens het volume met 1 stap (of totdat de uitvoer niet langer vervormd is). Verhoog nu de versterking van de versterker totdat het geluid van de luidsprekers vervormd raakt. Verlaag de versterking iets zodat het geluid niet langer vervormd is om de optimale versterkingsinstelling te bereiken.
2. Instelknop voor de overnamefrequentie (LP FILTER) (alleen R-A75M)
   Gebruik deze bediening om de overnamefrequentie tussen 50 Hz en 400 Hz aan te passen.
3. Instelknop voor bas-EQ (alleen R-A75M)
   Voeg een basversterking van 50 Hz toe tot +12 dB om uw basweergave af te stemmen.
4. Subsonisch filter (alleen R-A75M)
   Het subsonische filter is bedoeld voor het afsnijden van ultralage frequenties van het ingangssignaal voordat het wordt versterkt. Frequentie lager dan de gespecificeerde frequentie worden gedempt met 24 dB/octaaf.
   Dit is om verschillende redenen wenselijk:
   • Om luidsprekers te beschermen die te klein zijn of niet in staat zijn om ultralage frequenties te reproduceren.
   • Om vermogensverspilling te minimaliseren door het reproduceren van onhoorbaar geluid.
   • Om subwoofers in geventileerde behuizingen te beschermen tegen te grote uitslag onder de afstemfrequentie.

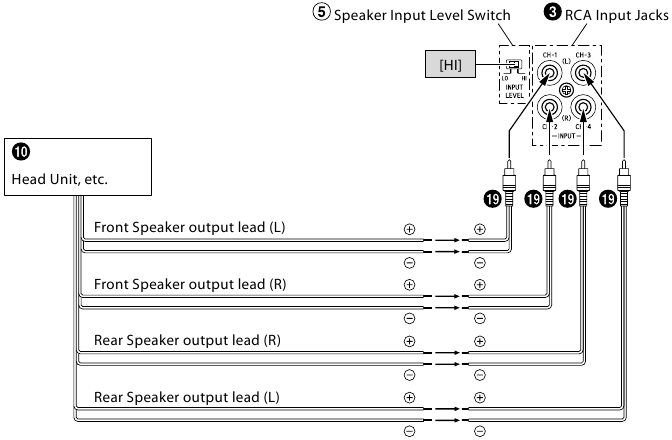

5. Schakelaar ingangsniveau luidspreker
   Schakel over volgens de luidsprekeringangsmodus.
   1. Wanneer u een luidsprekeringaansluiting maakt met RCA-verlengkabel (apart verkrijgbaar), zet u deze op "LO".

   2. Wanneer u een luidsprekeringaansluiting maakt met luidspreker-naar-RCA-conversiekabels (apart verkrijgbaar), zet u deze op "HI".

6. Keuzeschakelaar crossovermodus (CHANNEL-1/2) (alleen R-A60F)
   1. Zet de schakelaar in de stand "OFF" (uit) wanneer de versterker wordt gebruikt voor het aansturen van full-range luidsprekers of bij gebruik van een externe elektronische crossover. De volledige frequentiebandbreedte wordt naar de luidsprekers uitgevoerd zonder demping van hoge of lage frequenties.

   2. Zet de schakelaar in de stand "HP" (hoogdoorlaat) wanneer de versterker wordt gebruikt om een tweeter-/middentonen systeem aan te sturen.
      In deze stand biedt de instelknop voor de overnamefrequentie ( ) instelling tussen 50 Hz en 400 Hz. De frequenties onder het overnamepunt worden gedempt met 12 dB/octaaf.


OPMERKING:

• In dit geval is het maximale versterkingsniveau van de bas-EQ verlaagd.

3. Zet de schakelaar in de stand "LP" (laagdoorlaat) wanneer de versterker wordt gebruikt om een subwoofer aan te sturen.
   In deze stand biedt de instelknop voor de overnamefrequentie ( ) instelling tussen 50 Hz en 400 Hz. De frequenties boven het overnamepunt worden gedempt met 12 dB/octaaf.

4. Zet de schakelaar in de stand "HP-H" wanneer de versterker wordt gebruikt om een tweetersysteem aan te sturen.
   In deze stand biedt de instelknop voor de overnamefrequentie ( ) instelling tussen 400 Hz en 6 kHz. De frequenties onder het overnamepunt worden gedempt met 12 dB/octaaf.


7. Instelknop voor de overnamefrequentie (HP/LP FREQ.) (alleen R-A60F)
   Gebruik deze bediening om de overnamefrequentie tussen 50 Hz en 400 Hz aan te passen.
8. Instelknop voor de overnamefrequentie (HP-HFREQ.) (alleen R-A60F)
   Gebruik deze bediening om de overnamefrequentie tussen 400 Hz en 6 kHz aan te passen.
9. Keuzeschakelaar ingangskanaal (CHANNEL-3/4) (alleen R-A60F)
   1. Deze schakelaarinstelling is bedoeld voor het selecteren van een 2-kanaals of 4-kanaals ingangsmodus. Indien ingesteld op "1/2", wordt het signaal gekopieerd van CH-1/2 en naar CH-3/4 gestuurd, waardoor Y-adapters niet meer nodig zijn.

   2. Als u deze schakelaar op "3/4" zet, blijven beide ingangen, CH-1/2 en CH-3/4, onafhankelijk.
      Voor deze modus is een 4-kanaals bron vereist.

10. Keuzeschakelaar crossovermodus (CHANNEL-3/4) (alleen R-A60F)
    1. Zet de schakelaar in de stand "OFF" (uit) wanneer de versterker wordt gebruikt voor het aansturen van full-range luidsprekers of bij gebruik van een externe elektronische crossover. De volledige frequentiebandbreedte wordt naar de luidsprekers uitgevoerd zonder demping van hoge of lage frequenties.

    2. Zet de schakelaar in de stand "HP" (hoogdoorlaat) wanneer de versterker wordt gebruikt om een tweeter-/middentonen systeem aan te sturen.
       In deze stand biedt de instelknop voor de overnamefrequentie ( ) instelling tussen 50 Hz en 400 Hz. De frequenties onder het overnamepunt worden gedempt met 12 dB/octaaf.

    3. Zet de schakelaar in de stand "LP" (laagdoorlaat) wanneer de versterker wordt gebruikt om een subwoofer aan te sturen.
       In deze stand biedt de instelknop voor de overnamefrequentie ( ) instelling tussen 50 Hz en 400 Hz. De frequenties boven het overnamepunt worden gedempt met 12 dB/octaaf.

    4. Zet de schakelaar op "BP" als de versterker wordt gebruikt om een midbas- of middentoonluidspreker aan te sturen.
       Frequenties lager dan de gespecificeerde frequentie die is ingesteld met de instelknop voor de overnamefrequentie ( ), en hoger dan de frequentie die is gespecificeerd met de instelknop voor de overnamefrequentie ( ), worden gedempt met 12 dB/octaaf.

11. Instelknop voor de overnamefrequentie (HP/LP/BP-L FREQ.) (alleen R-A60F)
    Gebruik deze bediening om de overnamefrequentie tussen 50 Hz en 400 Hz aan te passen.

OPMERKING:

• Wanneer de keuzeschakelaar crossovermodus ( ) is ingesteld op [BP], past u de instelknop voor de overnamefrequentie aan ( ) en ( ).

12. Instelknop voor de overnamefrequentie (BP-H FREQ.) (alleen R-A60F)
    Gebruik deze bediening om de overnamefrequentie tussen 400 Hz en 6 kHz aan te passen.

OPMERKINGEN:

• Wanneer de keuzeschakelaar crossovermodus ( ) is ingesteld op [BP], past u de instelknop voor de overnamefrequentie aan ( ) en ( ).
• Wanneer de keuzeschakelaar crossovermodus ( ) is ingesteld op [HP] of [LP], is het aanpassen van de instelknop voor de overnamefrequentie ( ) uitgeschakeld.

Instelbereik van de overnamefrequentie van het banddoorlaatfilter

Over de stroomindicator

Licht op wanneer de stroom is ingeschakeld.
Is uit wanneer de stroom is uitgeschakeld.

Indicatiekleur	Status	Oplossing
Blauw	Het versterkercircuit is normaal.
Rood (knipperend)	De bedrijfstemperatuur is hoog.	Verlaag het volume van de head-unit (ingangssignaal). Verlaag de temperatuur in de auto tot een normaal niveau. De indicatorkleur verandert in blauw.
Rood	Het versterkercircuit is abnormaal. Er heeft zich een elektrische kortsluiting voorgedaan of de stroomtoevoer is te hoog.	Schakel de stroomtoevoer uit en elimineer de oorzaak. Schakel vervolgens het apparaat in en controleer of de indicatorkleur is veranderd in blauw. Als deze rood blijft, schakelt u het apparaat uit en neemt u contact op met uw dealer.
	De bedrijfstemperatuur is te hoog.	Verlaag de temperatuur in de auto tot een normaal niveau. De indicatorkleur verandert in blauw.
	De voedingsspanning is te hoog.	Gebruik de juiste voedingsspanning. De indicatorkleur verandert in blauw.

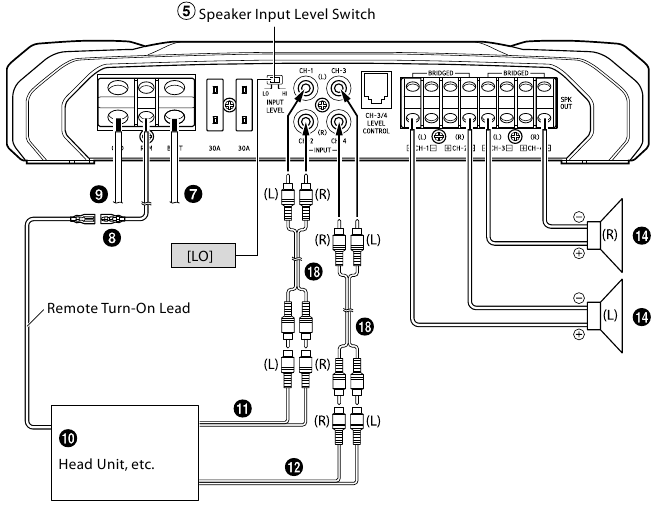

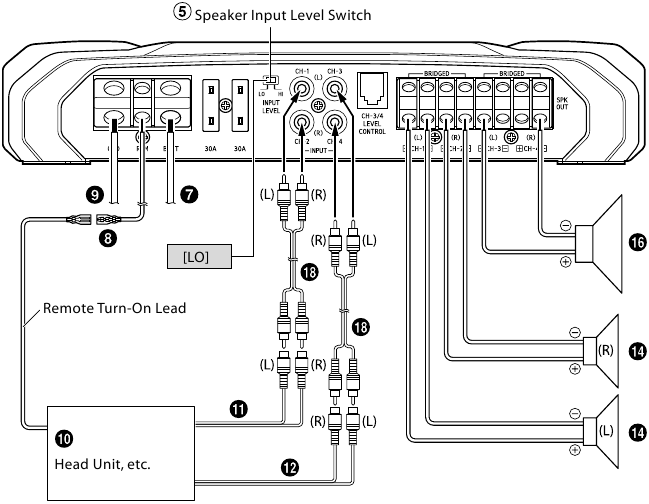

SYSTEEMDIAGRAMMEN

Controleer voor het maken van een verbinding het totale aantal impedanties van de luidspreker die op het apparaat is aangesloten. Neem bij vragen contact op met de dichtstbijzijnde Alpine-dealer.

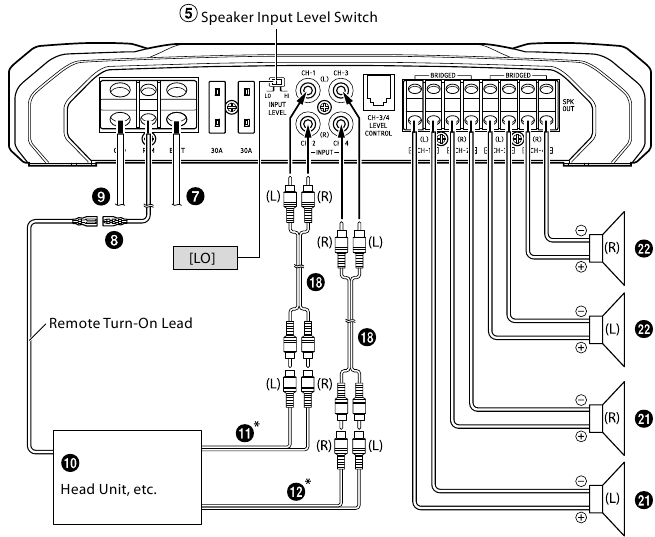

Basis aansluitschema voor R-A75M

1. Voedingsterminal
2. Zekering
3. RCA-ingangspluggen
4. Pre-Out-pluggen
5. Afstandsbediening bas (optioneel)
6. Luidsprekeruitgangsterminals
7. Batterijkabel (apart verkrijgbaar)
8. Remote Turn-On-kabel (apart verkrijgbaar)
9. Aardingskabel (apart verkrijgbaar)
10. Hoofdeenheid, enz.
11. Vooruitgang
12. Achteruitgang
13. Subwooferuitgang
14. Voorluidsprekers
15. Achterluidspreker
16. Subwoofer
17. Dubbele spreekspoelsubwoofer
18. RCA-verlengkabel (apart verkrijgbaar)
19. Luidspreker-RCA-conversiekabel (apart verkrijgbaar)
20. Y-adapter (apart verkrijgbaar)
21. Voorluidsprekers (tweeter)
22. Voorluidsprekers (middenbereik)

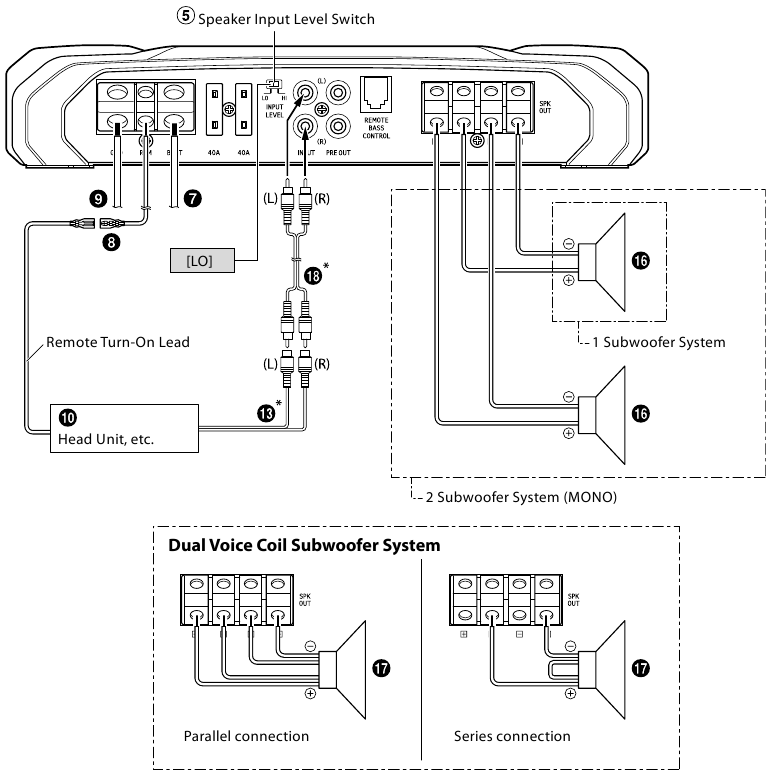

Subwoofersysteem

7. Batterijkabel (apart verkrijgbaar)
8. Remote Turn-On-kabel (apart verkrijgbaar)
9. Aardingskabel (apart verkrijgbaar)
10. Hoofdeenheid, enz.

13. Subwooferuitgang

16. Subwoofer
17. Dubbele spreekspoelsubwoofer
18. RCA-verlengkabel (apart verkrijgbaar)

* Als de aangesloten hoofdeenheid geen luidsprekeruitgang en RCA-verlengkabel heeft () niet kan worden gebruikt, kunt u de luidspreker-RCA-conversiekabel gebruiken () (apart verkrijgbaar). Zie "Over aansluiten op het luidsprekeringangsniveausysteem" voor meer informatie over het maken van een verbinding.

• Zorg er voor het 2-subwoofersysteem/dubbele spreekspoelsubwoofersysteem voor dat de minimumimpedantie in totaal 2 Ω overschrijdt. Bovendien is het vermogen dat in de SPECIFICATIES wordt vermeld, de specificatie met de totale impedantiewaarde.

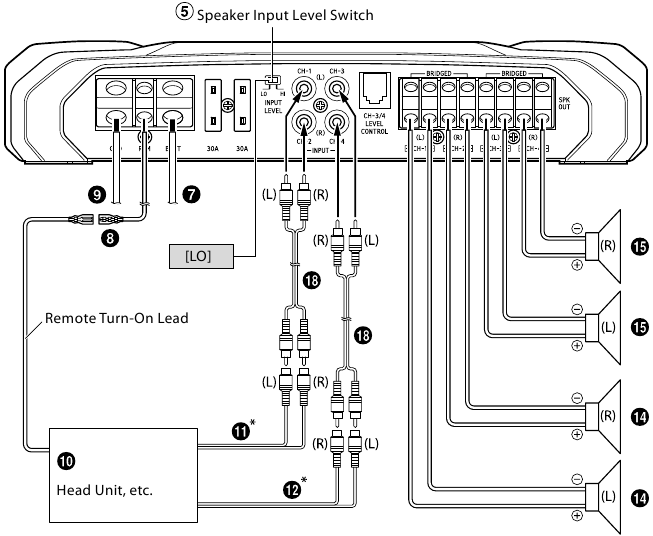

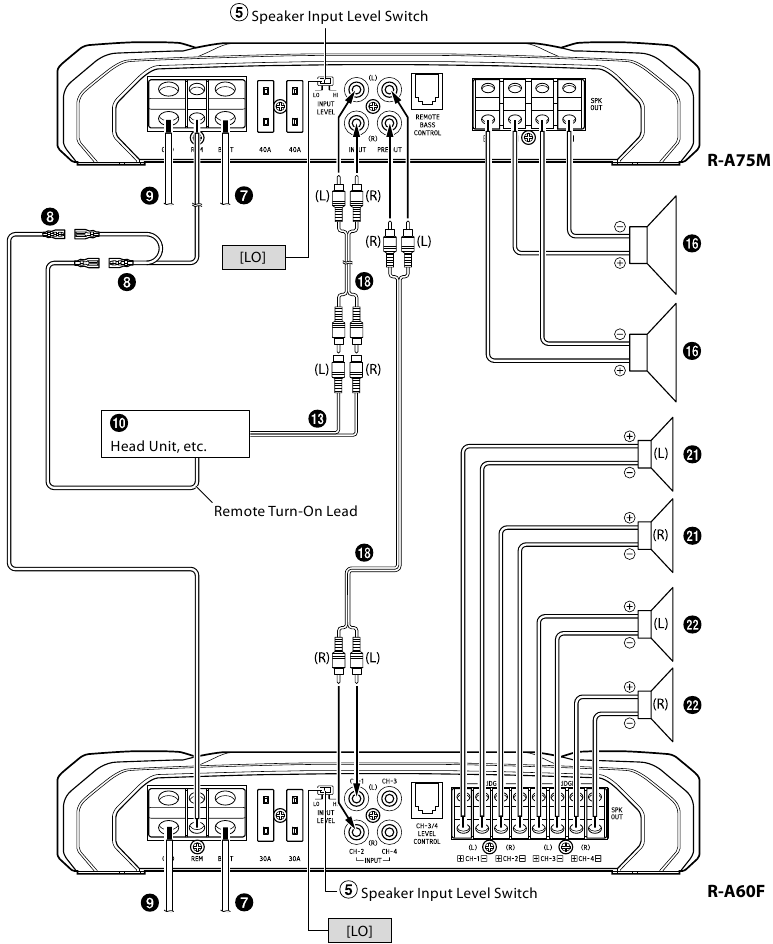

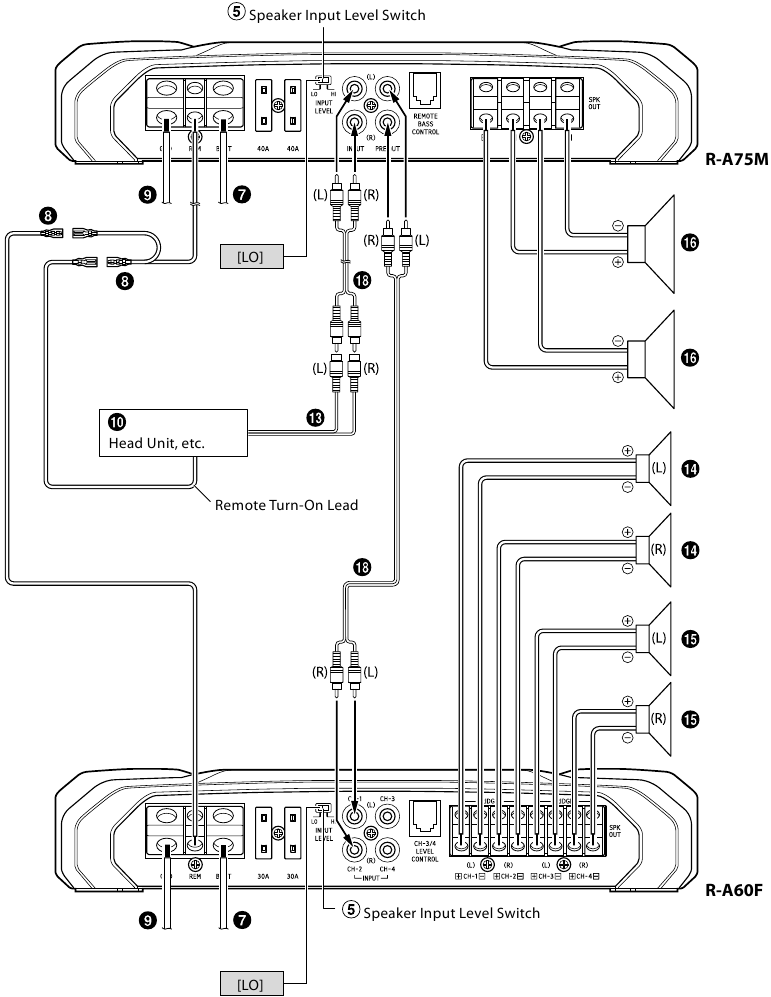

4 luidsprekers + subwoofer / 2 versterkersysteem

(Aansluitvoorbeeld met R-A60F)

7. Batterijkabel (apart verkrijgbaar)
8. Remote Turn-On-kabel (apart verkrijgbaar)
9. Aardingskabel (apart verkrijgbaar)
10. Hoofdeenheid, enz.

13. Subwooferuitgang
14. Voorluidsprekers
15. Achterluidspreker
16. Subwoofer

18. RCA-verlengkabel (apart verkrijgbaar)

• Zie "Basis aansluitschema voor R-A60F" voor meer informatie over de aansluiting van R-A60F.

Basis aansluitschema voor R-A60F

1. Voedingsterminal
2. Zekering
3. RCA-ingangspluggen
4. Pre-Out-pluggen
5. Afstandsbediening bas (optioneel)
6. Luidsprekeruitgangsterminals
7. Batterijkabel (apart verkrijgbaar)
8. Remote Turn-On-kabel (apart verkrijgbaar)
9. Aardingskabel (apart verkrijgbaar)
10. Hoofdeenheid, enz.
11. Vooruitgang
12. Achteruitgang
13. Subwooferuitgang
14. Voorluidsprekers
15. Achterluidspreker
16. Subwoofer
17. Dubbele spreekspoelsubwoofer
18. RCA-verlengkabel (apart verkrijgbaar)
19. Luidspreker-RCA-conversiekabel (apart verkrijgbaar)
20. Y-adapter (apart verkrijgbaar)
21. Voorluidsprekers (tweeter)
22. Voorluidsprekers (middenbereik)

Wijzig voor R-A60F de Input Channel Selector Switch () instelling op basis van het aantal kanalen van de luidsprekeringang.

	4-kanaalsingang:	2-kanaalsingang:
Input Channel Selector Switch (CHANNEL-3/4)

4-luidsprekersysteem

* Als de aangesloten hoofdeenheid geen luidsprekeruitgang en RCA-verlengkabel heeft () niet kan worden gebruikt, kunt u de luidspreker-RCA-conversiekabel gebruiken () (apart verkrijgbaar). Zie "Over aansluiten op het luidsprekeringangsniveausysteem" voor meer informatie over het maken van een verbinding.

7. Batterijkabel (apart verkrijgbaar)
8. Remote Turn-On-kabel (apart verkrijgbaar)
9. Aardingskabel (apart verkrijgbaar
10. Hoofdeenheid, enz.
11. Vooruitgang
12. Achteruitgang

14. Voorluidsprekers
15. Achterluidspreker

18. RCA-verlengkabel (apart verkrijgbaar)

2 luidsprekers + subwoofersysteem

(Gebrugde verbinding)

7. Batterijkabel (apart verkrijgbaar)
8. Remote Turn-On-kabel (apart verkrijgbaar)
9. Aardingskabel (apart verkrijgbaar
10. Hoofdeenheid, enz.
11. Vooruitgang
12. Achteruitgang

14. Voorluidsprekers

16. Subwoofer

18. RCA-verlengkabel (apart verkrijgbaar)

2-luidsprekersysteem

(Gebrugde verbinding)

7. Batterijkabel (apart verkrijgbaar)
8. Remote Turn-On-kabel (apart verkrijgbaar)
9. Aardingskabel (apart verkrijgbaar
10. Hoofdeenheid, enz.
11. Vooruitgang
12. Achteruitgang

14. Voorluidsprekers

18. RCA-verlengkabel (apart verkrijgbaar)

2-weg frontsysteem

Als u het 2-weg frontsysteem gebruikt, stelt u elke schakelaar als volgt in.

Crossover Mode Selector Switch (CHANNEL-1/2)	Input Channel Selector Switch (CHANNEL-3/4)	Crossover Mode Selector Switch (CHANNEL-3/4)

7. Batterijkabel (apart verkrijgbaar)
8. Remote Turn-On-kabel (apart verkrijgbaar)
9. Aardingskabel (apart verkrijgbaar
10. Hoofdeenheid, enz.
11. Vooruitgang
12. Achteruitgang

18. RCA-verlengkabel (apart verkrijgbaar)

21. Voorluidsprekers (tweeter)
22. Voorluidsprekers (middenbereik)

2-weg front + subwoofer / 2 versterkersysteem

Als u het 2-weg front + subwoofer / 2 versterkersysteem gebruikt, stelt u elke schakelaar als volgt in.

Crossover Mode Selector Switch (CHANNEL-1/2)	Input Channel Selector Switch (CHANNEL-3/4)	Crossover Mode Selector Switch (CHANNEL-3/4)

(Aansluitvoorbeeld met R-A75M)

7. Batterijkabel (apart verkrijgbaar)
8. Remote Turn-On-kabel (apart verkrijgbaar)
9. Aardingskabel (apart verkrijgbaar
10. Hoofdeenheid, enz.
11. Vooruitgang
12. Achteruitgang
13. Subwooferuitgang

16. Subwoofer

18. RCA-verlengkabel (apart verkrijgbaar)

21. Voorluidsprekers (tweeter)
22. Voorluidsprekers (middenbereik)

Over aansluiten op het luidsprekeringangsniveausysteem

Als u verbinding maakt met behulp van de luidspreker-RCA-conversiekabel () (apart verkrijgbaar), zet u de Speaker Input Level Switch () op "HI".

bijv. R-A60F

3. RCA-ingangspluggen

10. Hoofdeenheid, enz.

19. Luidspreker-RCA-conversiekabel (apart verkrijgbaar)

• Vergis u niet in de luidsprekeruitgangskabel aan de kant van de hoofdeenheid die op dit apparaat is aangesloten. Voorluidsprekeruitgang (L)/(R) naar CH1/CH2, achterluidsprekeruitgang (L)/(R) naar CH3/CH4
• Voor de instelling "Speaker Input Level System" is het aansluiten van de Remote Turn-On-kabel niet vereist vanwege de "REMOTE SENSING"-functie van dit product. De functie "REMOTE SENSING" werkt echter mogelijk niet, afhankelijk van de aangesloten signaalbron. Sluit in dat geval de Remote Turn-On-kabel aan op een inkomend voedingssnoer (accessoirevermogen) in de ACC-positie.

Belangrijke tips over het overbruggen van een apparaat

Een lage output is het gevolg als slechts één kanaalingang wordt gebruikt. De Y-adapter is niet vereist als een stereo-/monopaar lijnuitgang wordt gebruikt om beide ingangen van de gebrugde versterker aan te sturen.

10. Hoofdeenheid, enz.

18. RCA-verlengkabel (apart verkrijgbaar)

20. Y-adapter (apart verkrijgbaar)

Waarschuwingen over voedingsdraden

Gebruik de gespecificeerde draaddikte op basis van de totale zekeringcapaciteit van de te installeren versterker en de draadlengte.
Raadpleeg voor meer informatie over de te gebruiken draaddikte de meegeleverde "Waarschuwingen over het aansluiten van voedingsdraden" en het volgende aansluitvoorbeeld.

Aansluitvoorbeeld bij het installeren van één versterker

7. Batterijkabel (apart verkrijgbaar)

9. Aardingskabel (apart verkrijgbaar)

• Wanneer de draadlengte van de versterker naar de voertuigaccu 5 m is
  Draaddikte gebruikt voor (A): 4 AWG/21 mm²
• Externe zekeringcapaciteit: Maak deze gelijk aan of groter dan de zekeringcapaciteit van de versterker
  R-A75M: gelijk aan of groter dan 80 A
  R-A60F: gelijk aan of groter dan 60 A

Aansluitvoorbeeld bij het installeren van twee versterkers met een zekeringcapaciteit van 80 A en één versterker met 60 A

7. Batterijkabel (apart verkrijgbaar)

9. Aardingskabel (apart verkrijgbaar)

• Wanneer de draadlengte van elke versterker naar het verdeelblok 1 m is
  Draaddikte gebruikt voor (B): 4 AWG/21 mm²
• Wanneer de draadlengte van het verdeelblok naar de voertuigaccu 4 m is
  Draaddikte gebruikt voor (C): 1/0 AWG/53 mm²
• Externe zekeringcapaciteit: Maak deze gelijk aan of groter dan de totale zekeringcapaciteit van het aantal geïnstalleerde versterkers
  80 A + 80 A + 60 A = gelijk aan of groter dan 220 A

OPMERKING:

• Als de lengte van de stroom- en aardingskabels langer is dan 1 m, of als u meer dan één versterker aansluit, moet een verdeelblok worden gebruikt.

SPECIFICATIES

R-A75M
Prestaties
Uitgangsvermogen	Per kanaal, Ref.: 4 Ω, 14,4 V	500 W RMS × 1
	Per kanaal, Ref.: 2 Ω, 14,4 V	750 W RMS × 1
THD+N	Ref.: 10 W in 4 Ω	≤0,02%
	Ref.: 10 W in 2 Ω	≤0,03%
	Ref.: Nominaal vermogen in 4 Ω	≤0,3%
	Ref.: Nominaal vermogen in 2 Ω	≤1,0%
S/N-verhouding	IHF A-wtd + AES-17 Ref.: 1 W in 4 Ω	>85 dB
	IHF A-wtd + AES-17 Ref.: Nominaal vermogen in 4 Ω	>105 dB
Frequentiebereik	+0/–3 dB, Ref.: 1 W in 4 Ω	10 Hz - 400 Hz
	+0/–1 dB, Ref.: 1 W in 4 Ω	15 Hz - 325 Hz
Dempingsfactor	Ref.: 10 W in 4 Ω bij 100 Hz	>1.500
Bediening
Ingangsgevoeligheid	RCA-ingang Ref.: Nominaal vermogen in 4 Ω	Hi: 0,4 - 10 V Lo: 0,1 - 4,0 V
Crossover	Variabele LPF	50 Hz - 400 Hz (–24 dB/oct.)
	Variabele Subsonic	8 Hz - 40 Hz (–24 dB/oct.)
Equalizer	Bass EQ (fc=50 Hz)	0 tot +12 dB (Variabel)
Extern niveau*	Lineaire demping	0 tot –20 dB
Algemeen
Ingangsimpedantie		>10 kΩ
Voorversterkeruitgang	CH-1/2 Ingang doorlussen, gebufferd	4 V max
Afmetingen	Breedte	273 mm (10-3/4")
	Hoogte	50,8 mm (2")
	Diepte	200 mm (7-7/8")
Gewicht		3,2 kg (7 lb)
R-A60F
Prestaties
Uitgangsvermogen	Per kanaal, Ref.: 4 Ω, 14,4 V	100 W RMS × 4
	Per kanaal, Ref.: 2 Ω, 14,4 V	150 W RMS × 4
	Gebrugd, Ref.: 4 Ω, 14,4 V	300 W RMS × 2
THD+N	Ref.: 10 W in 4 Ω	≤0,03%
	Ref.: 10 W in 2 Ω	≤0,05%
	Ref.: Nominaal vermogen in 4 Ω	≤0,3%
	Ref.: Nominaal vermogen in 2 Ω	≤1,0%
S/N-verhouding	IHF A-wtd + AES-17 Ref.: 1 W in 4 Ω	>85 dB
	IHF A-wtd + AES-17 Ref.: Nominaal vermogen in 4 Ω	>98 dB
Frequentiebereik	+0/–3 dB, Ref.: 1 W in 4 Ω	10 Hz - 45 kHz
	+0/–1 dB, Ref.: 1 W in 4 Ω	20 Hz - 20 kHz
Dempingsfactor	Ref.: 10 W in 4 Ω bij 100 Hz	>500
Bediening
Ingangselectie	Selecteerbaar ingangssignaal Configuratie (2-kanaals/4-kanaals ingang)	CH-3/4: CH-1/2 of CH-3/4
Ingangsgevoeligheid	RCA-ingang Ref.: Nominaal vermogen in 4 Ω	Hi: 0,5 - 10 V Lo: 0,2 - 4,0 V
Crossover	Variabele HPF/LPF/HPF-H	CH-1/2	HPF/LPF: 50 Hz - 400 Hz (–12 dB/oct.)
			HPF-H: 400 Hz - 6 kHz
	Variabele HPF/LPF/BPF	CH-3/4	HPF/LPF/BPF-L: 50 Hz - 400 Hz
			BPF-H: 400 Hz - 6 kHz (–12 dB/oct.)
Extern niveau*	Lineaire demping	CH-3/4: 0 tot –20 dB
Algemeen
Ingangsimpedantie		>10 kΩ
Afmetingen	Breedte	273 mm (10-3/4")
	Hoogte	50,8 mm (2")
	Diepte	200 mm (7-7/8")
Gewicht		3,2 kg (7 lb)

* Vereist optionele RUX-KNOB.2.

OPMERKING:

• Specificaties en ontwerp kunnen zonder kennisgeving worden gewijzigd.

WAARSCHUWING

Punten om te observeren voor veilig gebruik
Lees deze handleiding zorgvuldig door voordat u de systeemcomponenten gebruikt. Ze bevatten instructies over hoe u dit product op een veilige en effectieve manier kunt gebruiken. Alpine kan niet verantwoordelijk worden gehouden voor problemen die voortvloeien uit het niet opvolgen van de instructies in deze handleiding.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot ernstig letsel of de dood.

BEDIEN GEEN FUNCTIE DIE UW AANDACHT AFLEIDT VAN HET VEILIG BESTUREN VAN UW VOERTUIG.
Elke functie die uw langdurige aandacht vereist, mag pas worden uitgevoerd nadat u volledig tot stilstand bent gekomen. Stop het voertuig altijd op een veilige plaats voordat u deze functies uitvoert. Het niet doen kan leiden tot een ongeval.

HOUD HET VOLUME OP EEN NIVEAU WAAROP U NOG STEEDS GELUIDEN VAN BUITEN KUNT HOREN TIJDENS HET RIJDEN.
Overmatige volumeniveaus die geluiden verdoezelen, zoals sirenes van hulpvoertuigen of waarschuwingssignalen voor de weg (spoorwegovergangen, enz.), kunnen gevaarlijk zijn en tot een ongeval leiden. LUID LUISTEREN IN EEN AUTO KAN OOK GEHOORSCHADE VEROORZAKEN.

NIET DEMONTEREN OF WIJZIGEN.
Dit kan leiden tot een ongeval, brand of elektrische schok.

GEBRUIK DIT PRODUCT VOOR MOBIELE 12V-TOEPASSINGEN.
Gebruik voor andere dan de ontworpen toepassing kan leiden tot brand, elektrische schok of ander letsel.

GEBRUIK DE CORRECTE AMPÈREWAARDE BIJ HET VERVANGEN VAN ZEKERINGEN.
Het niet doen kan leiden tot brand of elektrische schok.

BLOKKEER GEEN VENTILATIEOPENINGEN OF RADIATORPANELEN.
Dit kan ervoor zorgen dat er zich warmte in de binnenkant ophoopt en kan leiden tot brand.

MAAK DE CORRECTE AANSLUITINGEN.
Het niet maken van de juiste aansluitingen kan leiden tot brand of schade aan het product.

ALLEEN GEBRUIKEN IN AUTO'S MET EEN 12 VOLT NEGATIEVE AARDE.
(Neem contact op met uw dealer als u het niet zeker weet.) Het niet doen kan leiden tot brand, enz.

MAAK DE KABEL LOS VAN DE NEGATIEVE ACCUKLEM VÓÓR HET BEDRADEN.
Het niet doen kan leiden tot elektrische schokken of letsel als gevolg van elektrische kortsluiting.

ZORG ERVOOR DAT KABELS NIET VERSTRIKT RAKEN IN OMGEVENDE VOORWERPEN.
Schik de bedrading en kabels in overeenstemming met de handleiding om obstructies tijdens het rijden te voorkomen. Kabels of bedrading die plaatsen zoals het stuur, de versnellingspook, de rempedalen enz. belemmeren of ophangen, kunnen uiterst gevaarlijk zijn.

NIET SPLITSEN IN ELEKTRISCHE KABELS.
Snijd nooit kabelisolatie weg om stroom te leveren aan andere apparatuur. Dit overschrijdt de stroomvoerende capaciteit van de draad en kan leiden tot brand of elektrische schok.

BESCHADIG GEEN LEIDINGEN OF BEDRADING BIJ HET BOREN VAN GATEN.
Neem bij het boren van gaten in het chassis voor installatie voorzorgsmaatregelen om geen leidingen, brandstofleidingen, tanks of elektrische bedrading aan te raken, te beschadigen of te belemmeren. Het niet nemen van dergelijke voorzorgsmaatregelen kan leiden tot brand.

GEBRUIK GEEN BOUTEN OF MOEREN IN DE REM- OF BESTURINGSSYSTEMEN OM MASSA-AANSLUITINGEN TE MAKEN.
Bouten of moeren die worden gebruikt voor de rem- of besturingssystemen (of enig ander veiligheidsgerelateerd systeem), of tanks mogen NOOIT worden gebruikt voor installaties of massa-aansluitingen. Het gebruik van dergelijke onderdelen kan de controle over het voertuig uitschakelen en brand veroorzaken, enz.

HOUD KLEINE VOORWERPEN ZOALS BATTERIJEN BUITEN BEREIK VAN KINDEREN.
Het inslikken ervan kan ernstig letsel veroorzaken. Raadpleeg onmiddellijk een arts als het is ingeslikt.

Dit symbool betekent belangrijke instructies. Het niet opvolgen ervan kan leiden tot letsel of schade aan eigendommen.

STOP ONMIDDELLIJK MET GEBRUIK ALS ER EEN PROBLEEM OPTREEDT.
Het niet doen kan leiden tot persoonlijk letsel of schade aan het product. Retourneer het naar uw erkende Alpine-dealer of het dichtstbijzijnde Alpine Service Center voor reparatie.

LAAT DE BEDRADING EN INSTALLATIE UITVOEREN DOOR EXPERTS.
De bedrading en installatie van dit apparaat vereist speciale technische vaardigheden en ervaring. Neem om de veiligheid te waarborgen altijd contact op met de dealer waar u dit product hebt gekocht om het werk te laten uitvoeren.

GEBRUIK GESPECIFICEERDE ACCESSOIREONDERDELEN EN INSTALLEER ZE VEILIG.
Zorg ervoor dat u alleen de gespecificeerde accessoireonderdelen gebruikt. Het gebruik van andere dan de aangegeven onderdelen kan dit apparaat intern beschadigen of het apparaat mogelijk niet veilig op zijn plaats installeren. Dit kan ertoe leiden dat onderdelen losraken, wat kan leiden tot gevaren of productstoringen.

SCHIK DE BEDRADING ZO DAT DEZE NIET WORDT GEKREUKT OF GEKLEMD DOOR EEN SCHERPE METALEN RAND.
Leid de kabels en bedrading weg van bewegende onderdelen (zoals de stoelrails) of scherpe of puntige randen. Dit voorkomt kreuken en beschadiging van de bedrading. Als de bedrading door een gat in metaal loopt, gebruik dan een rubberen doorvoertule om te voorkomen dat de isolatie van de draad wordt doorgesneden door de metalen rand van het gat.

NIET INSTALLEREN OP LOCATIES MET EEN HOGE VOCHTIGHEIDSGRAAD OF STOF.
Vermijd het installeren van het apparaat op locaties met een hoge incidentie van vocht of stof. Vocht of stof dat in dit apparaat binnendringt, kan leiden tot productstoringen.

Noteer het serienummer van uw apparaat in de daarvoor bestemde ruimte en bewaar het als permanent document. De serienummerplaat bevindt zich op de achterkant van het apparaat

ALPINE ELECTRONICS MARKETING, INC.
1-7, Yukigaya-Otsukamachi, Ota-ku, Tokyo 145-0067, JAPAN
Telefoon: 03-5499-4531

ALPINE ELECTRONICS OF AMERICA, INC.
19145 Gramercy Place, Torrance,
California 90501, U.S.A.
Telefoon 1-800-ALPINE-1 (1-800-257-4631)

ALPINE ELECTRONICS OF AUSTRALIA PTY. LIMITED
161-165 Princes Highway, Hallam
Victoria 3803, Australia
Telefoon 03-8787-1200

ALPINE ELECTRONICS GmbH
Ohmstraße 4
85716 Unterschleißheim, Germany
Telefoon: 089-32 42 640

ALPINE ELECTRONICS OF U.K., LTD.
Alpine House
Fletchamstead Highway, Coventry CV4 9TW, U.K.
www.alpine.co.uk

ALPINE ELECTRONICS FRANCE S.A.R.L.
184 allée des Erables
CS 52016 – Villepinte
95 945 Roissy CDG cedex
FRANCE
Telefoon: + 33(0)1 48 63 89 89

ALPINE ITALIA S.p. A.
Viale Cristoforo Colombo, 8
20090 Trezzano sul Naviglio MI, Italy
Telefoon +39 02 484781

ALPINE ELECTRONICS DE ESPANA, S.A.
Portal de Gamarra 36, Pabellón, 32
01013 Vitoria (Alava)-APDO 133, Spain
Telefoon 945-283588

JEIL Moon Hwa Co.
18-6, 3Ga, Pil_dong, Jung_gu, Seoul, Korea

Referenties

• Alpine - UK: Elektronica, navigatie- en camerasystemen, head-units en geluidssystemen

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alpine R-A75M, R-A60F - Handleiding VERSTERKER

Beschikbare talen
