Alpine PXE-0850S - Handleiding auto-versterker

Hoe deze handleiding te lezen

Voorbereidende werken

De PXE-0850S machine wordt geleverd met de bekabelde controller. Met de bekabelde controller kan de PXE-0850S machine eenvoudig worden bediend, of gebruik de PXE-0850S app of software om het audio-effect van de PXE-0850S machine aan te passen of in te stellen. Deze drie bedieningsmethoden zijn gevarieerd en worden daarom afzonderlijk beschreven in de volgende hoofdstukken.

Opmerking: Prioriteit: Muziek afspelen: Bluetooth>Hoog niveau, Laag niveau, Digitaal;
Dataverbindingen: Mobiele telefoon app, Software voor pc > Bekabelde controller.

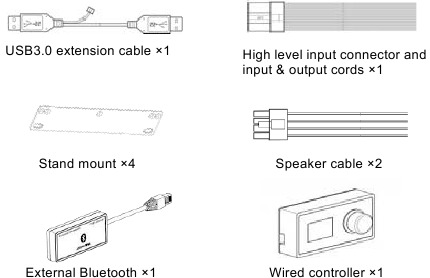

Accessoirelijst

Voor het model dat u hebt gekocht, moet de verpakking de volgende accessoires bevatten. Als er items ontbreken, neem dan onmiddellijk contact op met de winkelier of fabrikant.

Instructies voor mobiele telefoon app

Android-gebruikers kunnen de PXE-0850S app downloaden van de Alpine Electronics website of de QR-code scannen die op de verpakking is gedrukt.
iPhone-gebruikers kunnen de Alpine PXE-0850S app zoeken en downloaden van de iPhone App Store.

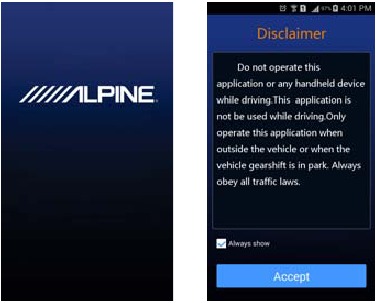

Nadat de PXE-0850S app succesvol op uw telefoon is geïnstalleerd, start u de PXE-0850S machine. Nu is de machine nog niet verbonden met de externe Bluetooth en knippert het indicatielampje. Ga naar uw mobiele telefoon "Setting" (Instellingen) → "Turn on Bluetooth" (Bluetooth inschakelen) → "Search device" (Apparaat zoeken) → "DSP-HD-...", klik op verbinding en het Bluetooth indicatielampje brandt nu.

Start nu de PXE-0850S app, die automatisch verbinding maakt met de machine. Ga naar de Alpine pagina → Lees de disclaimer zorgvuldig en klik → "Accept" (Accepteren) om naar de homepage te gaan.

Homepage

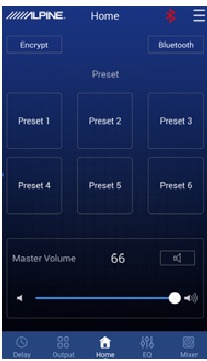

1. Homepage-interface


Bedieningsinterface

1. Selecteer een van de vijf functionele bedieningsinterfaces.


Machineverbindingen

1. [ ] geeft aan dat Bluetooth niet is verbonden. geeft aan dat Bluetooth niet is verbonden.
   Als de mobiele telefoon verbinding heeft gemaakt met Bluetooth, start de app en er wordt automatisch verbinding gemaakt. Het Bluetooth-icoon wordt groen [ ] geeft aan dat de app de hoofdmachine kan bedienen om muziek af te spelen en gegevens in te stellen. Als je op [ ] klikt en overschakelt naar [ ], kan de mobiele telefoon muziek afspelen, maar de app kan de machine niet bedienen.
2. Klik op [ ] en ga naar [About] (Over) om de versie van de machine te bekijken. Klik op [Exit] (Afsluiten) om de app te sluiten.


Audio-ingangsbron schakelen

1. U kunt elk type geluidsbron selecteren.


Bijvoorbeeld: als de hoofdmachine een hoog niveau invoert, selecteert het type geluidsbron "high level" (hoog niveau).

Vooraf ingesteld geluidseffect instellen

1. De machine heeft zes vooraf ingestelde geluidseffectruimten, die geluidseffectgegevens kunnen opslaan en oproepen.


Data-encryptie

1. Voor opgeroepen geluidseffectgegevens kunt u op [Data Encryption] (Data-encryptie) klikken om een zescijferig wachtwoord in te stellen om de 31-bands EQ-frequentie, Q-waarde en versterkingsgegevens te versleutelen. Ondertussen kunnen afstemmingsgegevens worden versleuteld, zoals vertraging, kanaal, fasepositie en equalizer. Alleen het huidige geluidseffect wordt versleuteld, in plaats van de volledige machinegegevens. Versleutelde geluidseffectgegevens kunnen worden opgeslagen als een vooraf ingesteld geluidseffect of een computerbestand. Kopiëren en verzenden doen geen afbreuk aan de encryptiebeveiliging. Voor versleutelde gegevens klikt u op [Decryption] (Decryptie) en voert u het wachtwoord in om te ontsleutelen.


Zorg ervoor dat u het wachtwoord onthoudt. Als u uw wachtwoord vergeet, kunt u niet decoderen.

Het hoofdvolume aanpassen

1. Geeft het hoofdvolume weer, bedient de hoofdvolumeregeling en de mute-knop.

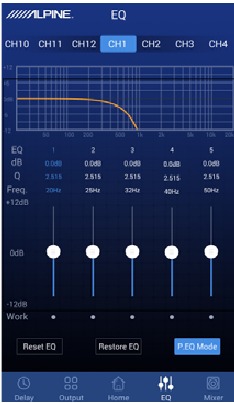

EQ-interface

2. Klik op [EQ] om naar de EQ-interface te gaan.


Uitgangskanaal schakelen

1. Selecteer het uitgangskanaal. Er zijn 12 uitgangskanalen en u kunt het uitgangskanaal selecteren door naar links of rechts te schuiven.


Uitgangskanaal EQ instellen

1. EQ-curve, versterking, Q-waarde en interface voor frequentie-afstemming.

2. Klik in [Pararmetric EQ] op gerelateerde waarden om de versterking, Q-waarde en frequentie van het gerelateerde EQ-kanaal in te stellen. In [Graphic EQ] kunt u de Q-waarde en frequentie niet wijzigen en is alleen de versterking van de EQ instelbaar.

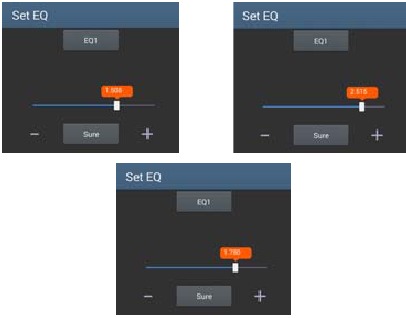

3. Pas de versterking aan met de volgende pictogrammen. Het bereik van de versterking is -12dB~+12dB.


Equalizer instellen

1. Klik op [Reset EQ] om alle EQ-parameters terug te zetten naar hun standaardwaarden en de vooraf ingestelde waarden kunnen niet worden hersteld. Klik op [Direct EQ] om alle EQ-versterkingen op nul te zetten. Klik op [Restore EQ] om de waarden van voor nul te herstellen.


Kanaalinterface

3. Klik op [Channel] om de kanaalinterface te openen.


Frequentiedeler instellen

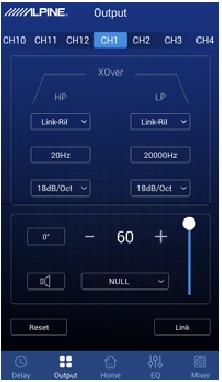

1. Frequentiedeler: elk kanaal is uitgerust met een hoogdoorlaat- en laagdoorlaatfilter.

2. Filtertypen: Linkwitz-Riley, Bessel en Bessel en Butterworth.

3. Het bereik van de filtercrossover is 20Hz-20KHz. Klik op de gerelateerde waarde om de frequentie in te stellen. De resolutie is ingesteld op 1Hz.

4. Het bereik van het hellingsfilter (slope) is: 12dB/Oct ~ 48dB/Oct en de resolutie is 6dB/Oct.


Geluidsvolume en fasepositie van het uitgangskanaal instellen

1. Kanaaluitgang geluidsvolume instellen:


Klik op [Positive] (Positief) of [Inverted] (Omgekeerd) om de fasepositie van dit uitgangskanaal te wijzigen: positieve of omgekeerde fase.
Klik op [ ] om het kanaal te dempen of niet.

Type uitgangskanaal selecteren

1. Klik op het venster om het kanaaltype te selecteren:


Uitgangssignaal functie configureren

1. Klik op [Reset] om alle uitvoerinstellingen te wissen of terug te keren naar de standaardwaarden.

2. Klik op [Combined Tuning] (Gecombineerde afstemming) om het linker- en rechterkanaal af te stemmen. U moet de methode voor datasynchronisatie selecteren voordat u gecombineerd kunt afstemmen.

3. De kanaalinterface toont de gerelateerde waarde voor gecombineerde afstemming.

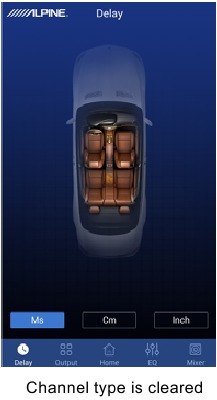

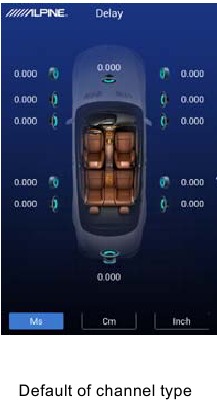

Vertragingsinterface

4. Klik op [Delay] om de vertragingsinterface te openen.



Vertraging instellen

1. De standaardeenheid van vertraging is [Millisecond] (Milliseconde) en [cm] of [inch] is ook beschikbaar voor selectie

2. Klik op de luidspreker van gerelateerde kanalen om de vertraging in te stellen.


22. Klik op [Audio Mixing] om de interface voor audiomixing te openen.


Audio- & videomixing instellen

1. De PXE-0850S machine maakt het mogelijk om het geluidsvolume in te stellen dat aan elk uitgangskanaal wordt toegewezen nadat de geluidsbron in de DSP is ingevoerd, en het geluidsvolume van elke bron aan te passen om audio- en video-effecten te mixen.


Opmerking: Raadpleeg de software-instructies voor het bedienen van audio- & videomixing.

Software-instructies

Download de PXE-0850S-software voor pc van de website van AlpineElectronics of door de QR-code te scannen die op de verpakking staat. Nadat de PXE-0850S-software is geïnstalleerd, stemt u de PXE-0850S-machine af via de pc.
Opmerking: de functies van de app zijn hetzelfde als die van de software. Raadpleeg daarom de instructies voor software voor mobiele apparaten.

Belangrijke instructies voor de software-installatie

• Software wordt uitgevoerd in het Microsoft Windows-systeem.
  Aanbevolen specificatie
  Besturingssysteem: WindowsXP, WindowsVista, Windows7, Windows8, Windows10
  CPU: 1,6 GHz of hoger
  Geheugenkaart: 1 GB of hoger
  Harde schijf: 512 MB of meer ruimte
  PC-resolutie: 1280*768 of hoger
• Voordat u de PXE-0850S-hoofdmachine op de pc aansluit, moet u de PXE-0850S-software correct installeren. Voordat u de PXE-0850S-hoofdmachine op de pc aansluit, moet u de PXE-0850S-software correct installeren.

Introductie tot de hoofdinterface van de software

Bedieningsinterface
De PXE-0850S-pc-software heeft twee interfaces voor het bedienen van de masterafstemming: EQ en audio- en videomixing. Klik op de knop [Audio & Video Mixing] (Audio en videomixing) om de interface voor audio- en videomixing te openen.

Bedieningsinstructies voor de software

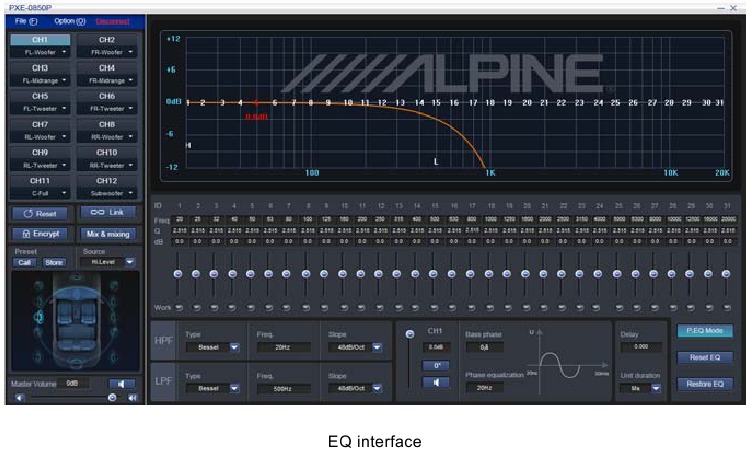

EQ-interface
Wanneer u de PXE-0850S-software start, komt u standaard in de EQ-interface terecht.

Machineaansluitingen

1. De interface toont [Not Connected] (Niet verbonden) voordat er verbinding wordt gemaakt met de machine en [Connected] (Verbonden) als de software succesvol is verbonden.

2. In het menu: er zijn twee functies: bestand en optie.
   Klik op [File] (Bestand):
   1. Selecteer [Upload a scenario file from the computer] (Een scenariobestand uploaden vanaf de computer): upload scenariobestanden die zijn opgeslagen op de computer als het huidige scenario van de machine.
   2. Selecteer [Save as a scenario file in the computer] (Opslaan als een scenariobestand op de computer): sla het huidige scenario op de computer op voor toekomstig gebruik.
   3. Selecteer [Upload all scenarios] (Alle scenario's uploaden): upload alle gegevensbestanden die eerder op de computer zijn opgeslagen naar de machine (gegevensbestanden in de machine omvatten het huidige werkscenario, 6 sets vooraf ingestelde scenario's, geconfigureerde uitvoerkanaalgegevens en gegevens in de geavanceerde instelling). Kopieer namelijk alle geteste gegevens naar de aangesloten machine.
   4. Selecteer [Save all scenarios] (Alle scenario's opslaan): sla alle gegevens in de aangesloten machine op als computerbestandgegevens (gegevensbestanden in de machine omvatten het huidige werkscenario, 6 sets vooraf ingestelde scenario's, geconfigureerde uitvoerkanaalgegevens en gegevens in de geavanceerde instelling) voor toekomstig gebruik. Deze bewerking verandert geen gegevens in de aangesloten machine.


Klik op [Option] (Optie):

1. Schakelen tussen Chinees en Engels. Toon [English] (Engels) in het Chinees en toon [ ] in het Engels.
2. Klik op [Advanced] (Geavanceerd) om de ingangsruispoort in te stellen.
3. Stel een signaaldrempel in. Als het ingangssignaal hoger is dan de drempel, kan het normaal worden ingevoerd. Anders wordt het geblokkeerd. Als de drempel redelijk is ingesteld, wordt de machine automatisch gedempt wanneer het systeem geen signaalinvoer heeft, om de systeemuitvoer stiller te maken.
   Aanpassingsbereik: sluiten en -99,0dB ~ -40dB.

4. Klik op [Firmware Updating] (Firmware bijwerken) en zoek het bijgewerkte bestand door op "View File" (Bestand bekijken) in het dialoogvenster te klikken en klik vervolgens op "Update" (Bijwerken) om de firmware bij te werken. De voortgangsbalk begint van kleur te veranderen en de firmware wordt bijgewerkt als de voortgangsbalk 100% bereikt. Klik op [Exit] (Afsluiten) om de firmware-update te verlaten. Na de update wordt de machine opnieuw opgestart.

5. Klik op [About] (Over) om de apparaatversie te bekijken.

6. Klik op [Restore Factory Settings] (Fabrieksinstellingen herstellen) om de standaardinstellingen te herstellen.

Vooraf ingesteld geluidseffect instellen

1. Roep een vooraf ingesteld geluidseffect op en sla het op. Klik op [Call] (Oproepen) of [Save] (Opslaan) om zes sets vooraf ingestelde geluidseffecten in te stellen.


Gegevensversleuteling

1. Gegevensversleuteling en -ontsleuteling.


Voor aangepaste geluidseffectgegevens klikt u op [Encryption] (Versleuteling) om een wachtwoord van zes cijfers in te stellen om de EQ-frequentie, Q-waarde en versterkingsgegevens van 31 banden te versleutelen. Ondertussen kunnen afstemmingsgegevens worden versleuteld, zoals vertraging, kanaal, fasepositie en equalizer. Alleen het huidige geluidseffect is versleuteld, in plaats van de volledige machinegegevens. Na versleuteling kunnen de geluidseffectgegevens worden opgeslagen als een vooraf ingesteld geluidseffect of computerbestand. Kopiëren en verzenden hebben geen invloed op de versleutelingsstatus. Versleutelde gegevens kunnen worden ontsleuteld door op [Decryption] (Ontsleuteling) te klikken en het juiste wachtwoord in te voeren.

Zorg ervoor dat u het wachtwoord onthoudt. Als u uw wachtwoord vergeet, kunt u niet ontsleutelen.

Audiosignaalinvoerbron schakelen

1. Selecteer het type geluidsbron in de vervolgkeuzelijst.


Er zijn vier soorten geluidsbronnen beschikbaar voor selectie: digitaal, Bluetooth, AUX en hoog niveau. Van deze heeft Bluetooth de hoogste prioriteit. Als de machine Bluetooth detecteert tijdens het afspelen van muziek, schakelt de machine verplicht over naar Bluetooth en keert terug naar de vorige geluidsbron wanneer de muziek eindigt.

Het hoofdvolume aanpassen

1. Bewerk, pas aan en geef het hoofdgeluidsvolume van de uitgangssignalen weer.


1. Hoofdgeluidsvolume aanpassen: pas het hoofdvolume aan door direct aan de volumefader te slepen of door de waarde in te voeren of met het muiswiel te scrollen. Het aanpassingsbereik: sluiten -59dB~6dB
2. Dempen-knop: klik op het paneel voor het instellen van het hoofdgeluidsvolume [ ] om het hoofdgeluidsvolume te dempen en klik nogmaals om het dempen te annuleren (het dempen wordt automatisch geannuleerd bij het aanpassen van het hoofdgeluidsvolume).

Uitvoerkanaal schakelen

1. Kanaal bewerken en schakelen: in totaal kunnen 12 uitvoerkanalen worden bewerkt of geschakeld. De standaardinstellingen van 12 uitvoerkanalen worden in de afbeelding weergegeven.


Uitvoerkanaal-EQ instellen

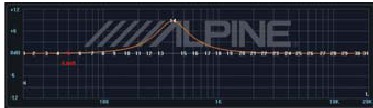

1. Frequentieresponscurve en frequentiedelings- en EQ-bewerkingspaneel voor uitvoersignaalkanaal.


Er zijn 31 banden EQ beschikbaar voor afstemming. Beweeg uw muis over het volgnummer en houd vast. Beweeg omhoog en omlaag om de versterking van de EQ aan te passen en beweeg naar links en rechts om de EQ-frequentie aan te passen. Beweeg de muis op het rode vak en pas de Q-waarde van de EQ aan door naar links en rechts te bewegen. Bij het maken van de aanpassing wordt de parameter van de EQ in realtime onder het volgnummer weergegeven en wordt de waarde van het EQ-parameterbewerkingspaneel bijgewerkt.

Opmerking: in het Graphic EQ-model zijn de frequentie en Q-waarde vast en kan alleen de EQ-versterking worden aangepast.

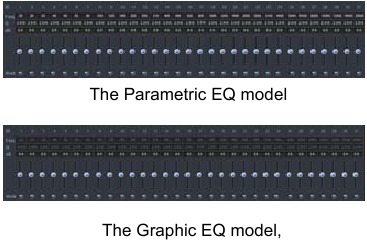

2. Het parameterweergave- en bewerkingspaneel voor het uitvoersignaalkanaal.


Frequentie: In het Parametric EQ-model past u in het bewerkingspaneel de frequentie aan door de waarde rechtstreeks in te voeren, met het muiswiel te scrollen of op de pijltoetsen omhoog/omlaag te drukken (het aanpassingsbereik: 20Hz ~ 20KHz); in het Graphic EQ-model is de frequentie standaard 1/3 keer het geluidsinterval.

Q-waarde: In het parametrische EQ-model, in de Q-waarde: In het parametrische EQ-model kunt u in het bewerkingspaneel de Q-waarde aanpassen door de waarde rechtstreeks in te voeren, met het muiswiel te scrollen of op de pijltoetsen omhoog/omlaag te drukken (het aanpassingsbereik: 0,404 ~ 28,85); in het EQ-model in de

Versterking: In het bewerkingspaneel past u de versterking aan door de waarde rechtstreeks in te voeren, met het muiswiel te scrollen of op de pijltoetsen omhoog/omlaag te drukken of door direct aan de fader te slepen (het aanpassingsbereik: -12,0dB ~ 12,0dB).

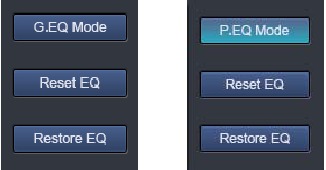

Equalizer instellen

1. EQ-model uitvoersignaal.

   1. Klik op [Graphic EQ] (Grafische EQ) en [Parametric EQ] (Parametrische EQ) om het EQ-model te wijzigen.
   2. Klik op [Reset EQ] (EQ resetten): alle parameter-EQ's van het huidige kanaal worden hersteld naar de oorspronkelijke status: de frequentie is gelijkmatig verdeeld, de Q-waarde is 2,515 en de versterking is 0dB.
   3. Direct EQ: wanneer de huidige kanaal-EQ start, wordt deze knop weergegeven en klikt u op [Direct EQ] (Directe EQ) om alle EQ's op het huidige kanaal uit te schakelen (Direct). Klik op de knop en de knop keert terug naar de status [Recovery EQ] (EQ herstellen). Klik vervolgens op [Recovery EQ] (EQ herstellen) en alle EQ's op het huidige kanaal keren terug naar de status die de laatste keer is geactiveerd.

Opmerking: deze bewerking kan alleen de versterking van de EQ wijzigen.

Frequentiedeler instellen

1. Het bewerkingspaneel van de frequentiedeler voor uitvoersignalen.


Type filters: vervolgkeuzemenu, inclusief de opties Linkwitz-Riley, Bessel en Butterworth.
Frequentie-instelling: pas de laagdoorlaat- of hoogdoorlaatfrequentie aan door de waarde rechtstreeks in te voeren, met het muiswiel te scrollen of op de pijltoetsen omhoog/omlaag te drukken. Aanpassingsbereik: 20Hz ~ 20KHz.
Frequentiehelling (Slop) instelling: het vervolgkeuzemenu heeft 8 opties: 12dB/Oct, 18dB/Oct, 24dB/Oct, 30dB/Oct, 36dB/Oct, 42dB/Oct, 48dB/Oct en sluiten.

Geluidsvolume en fasepositie van het uitvoerkanaal instellen

1. Het bewerkings- en weergavepaneel voor het geluidsvolume van het uitvoerkanaal, de laagfrequente fasepositie, de fase-EQ, het bewerkings- en weergavepaneel voor de fasepositie.
   1. Kanaalgeluidsvolume: pas het kanaalvolume aan door direct aan de volumefader te scrollen, of door de waarde in te voeren of met het muiswiel te scrollen. Het aanpassingsbereik: sluiten -59dB ~ 0dB.
   2. Dempen-knop: Klik op [ ] om het kanaal te dempen om het kanaalgeluidsvolume te dempen en klik nogmaals om het dempen te annuleren (het dempen wordt automatisch geannuleerd bij het aanpassen van het kanaalgeluidsvolume).
   3. Klik op [Positive Phase] (Positieve fase) om de uitvoerfasepositie te wijzigen: positief of omgekeerd.
   4. Laagfrequente fasepositie en fase-EQ:
      Pas de fase aan door de waarde rechtstreeks in te voeren, met het muiswiel te scrollen of op de pijltoetsen omhoog/omlaag te drukken. Het bereik van de laagfrequente fase: 0° ~ 360°. Het bereik van de fasepositie-EQ: 20Hz ~ 20KHz.

De laagfrequente fasepositie kan instelbare frequentiebanden van 20Hz-200Hz instellen op 0-360°, met een resolutie van 2°. De fasepositie-EQ kan 180° van de signaalfasepositie van het nabijgelegen frequentiepunt roteren.

Type uitvoerkanaal selecteren

1. Selecteer uitvoersignaalkanaaltypen.


Het uitvoerkanaal kan in verschillende typen worden geconfigureerd. Zoals pre-three-modulus crossover en post-dual-crossover; 5.1-systeem; 7.1-systeem enz.

Uitvoersignaalfunctie configureren

1. Configuratiepaneel voor het uitvoersignaalkanaal.

   1. Klik op [Reset] (Resetten): wis of herstel de standaarduitvoerinstelling.

   2. Klik op [Combined Tuning] (Gecombineerd afstemmen) om het linker- en rechterkanaal af te stemmen. U moet de methode voor gegevenssynchronisatie selecteren voordat u gecombineerd gaat afstemmen.

   3. Klik op [EQ] (EQ) of [Sound Source Mixing] (Geluidsbron mengen) om de afstemmingsinterface te openen.

Vertraging instellen

1. Uitvoersignaalvertragingpaneel.

   1. Vertraging: pas aan door de waarde rechtstreeks in te voeren, met het muiswiel te scrollen of op de pijltoetsen omhoog/omlaag te drukken.
   2. Vertragingseenheid: vervolgkeuzemenu, de standaardeenheid van vertraging is [Millisecond] (Milliseconde) en [cm] (cm) of [inch] (inch) is ook beschikbaar voor selectie.

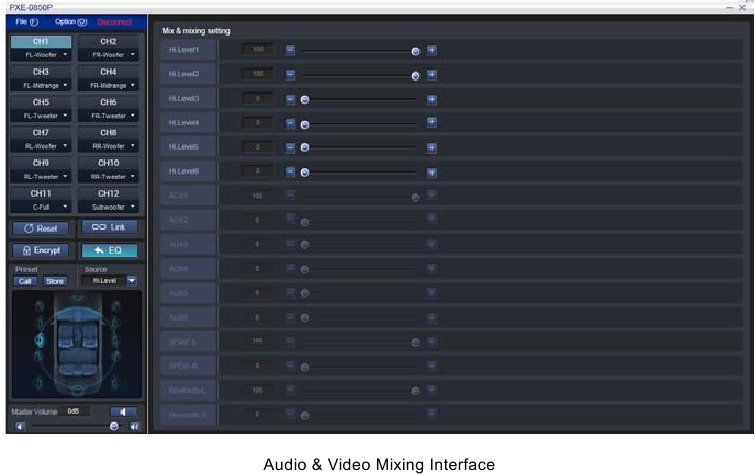

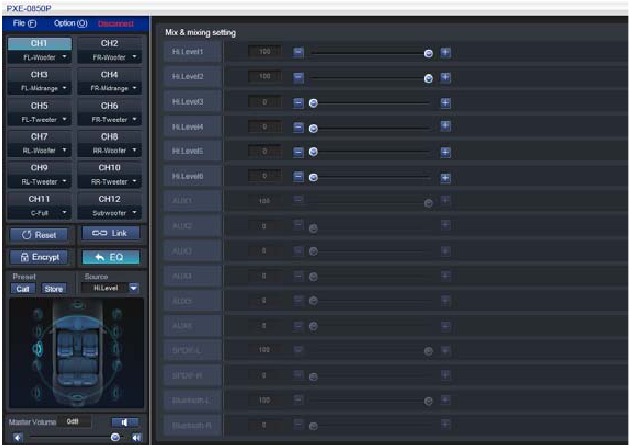

Audio- en videomixinginterface

Klik in de standaarduitvoerconfiguratie op [Audio & Video Mixing] (Audio en video mixen) om de audio- en videomixinginterface te openen. Klik op CH1 ~ CH12 om de interface van elk standaardkanaal te bekijken.

Audio- en videomixing instellen
Met de PXE-0850S-machine kan het geluidsvolume dat aan elk uitvoerkanaal wordt toegewezen worden ingesteld nadat de geluidsbron in de DSP is ingevoerd, pas het geluidsvolume van elke bron aan om audio- en videomixing te bereiken.

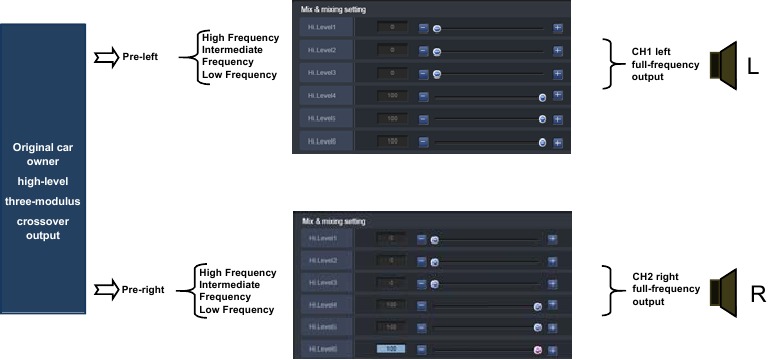

Voorbeeld 1: illustratie van de actieve crossover van het originele hoofdapparaat van de auto op hoog niveau met drie modulen en stereoscopische uitvoer met volledige frequentie

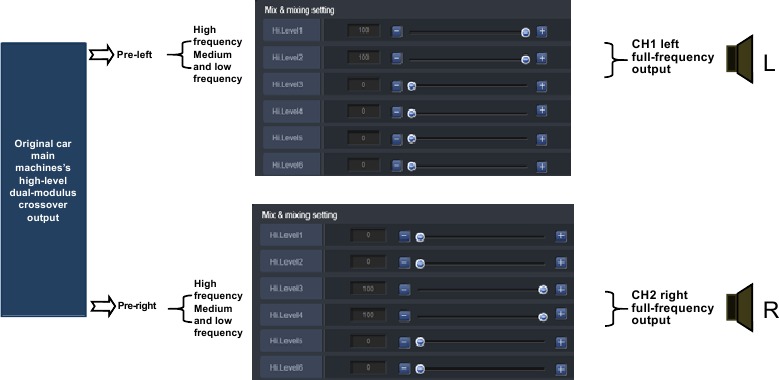

Voorbeeld 2: illustratie van de actieve crossover van het originele hoofdapparaat van de auto op hoog niveau met dubbele modulen en stereoscopische uitvoer met volledige frequentie

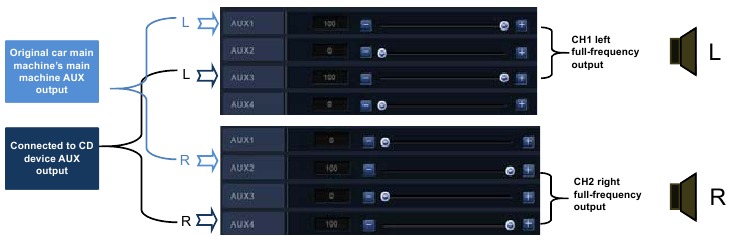

Voorbeeld 3: illustratie van de AUX van het originele hoofdapparaat van de auto die is aangesloten op een CD-apparaat, AUX-mixing-ingang en stereoscopische uitvoer met volledige frequentie

Bedieningsinstructies bedrade controller

De PXE-0850S bedrade controller is alleen geschikt voor de PXE-0850S. Voordat u de bedrade controller gebruikt, sluit u de bedrade controller aan op de hoofdmachine en zorgt u ervoor dat de software of app niet is aangesloten. Sluit de PXE-0850S bedrade controller aan op de PXE-0850S machine en schakel deze op de juiste manier in.

Machineverbindingen

1. Nadat de machine is aangesloten, wordt de volgende interface weergegeven:


Bedieningsinterface

1. De bedrade controller van de PXE-0850S machine heeft de volgende bedieningsinterface:


Het hoofdvolume aanpassen

1. Pas het hoofdvolume van de machine aan door aan de knop van de bedrade controller te draaien. Verhoog het geluidsvolume door aan de knop in de richting van de klok te draaien en verlaag het geluidsvolume tegen de richting van de klok in. De interface van de bedrade controller toont het geluidsvolume in real time.

2. Druk kort op de knop van de bedrade controller om het eerste functionele paneel te selecteren - Mute (Dempen) paneel en het scherm blijft knipperen. Stel het dempen in door aan de knop te draaien. Activeer het dempen door aan de knop in de richting van de klok te draaien en het geluidsvolume 0 wordt weergegeven. Als u aan de knop tegen de richting van de klok in draait, wordt het dempen uitgeschakeld en wordt het oorspronkelijke geluidsvolume hersteld. Druk lang op de knop om het functionele paneel te verlaten.


Opmerking: de sessie zal automatisch verlopen als deze 20 seconden inactief blijft.

Audio-ingangsbron schakelen

1. Druk nogmaals kort op de knop om het tweede functionele paneel te selecteren - Switch to input sound source (Schakel over naar functioneel paneel voor ingangsbron) en het scherm blijft knipperen. Schakel via de knop over naar de bijbehorende ingangsbron. In de richting van de klok zijn de opties: S/PDIF (digitaal), Hi. Level (hoog niveau), Phone (Bluetooth), AUX (laag niveau). Druk lang op de knop om het functionele paneel te verlaten.


Opmerking: de sessie zal automatisch verlopen als deze 20 seconden inactief blijft.

Vooraf ingesteld geluidseffect instellen

1. Druk kort op de knop om het derde functionele paneel te selecteren - Call preset sound effect (Vooraf ingesteld geluidseffect oproepen) en de effecten zijn beschikbaar om via de knop te selecteren. In de richting van de klok zijn er 6 sets vooraf ingestelde geluidseffecten beschikbaar voor selectie.


Selecteer het gewenste geluidseffect en druk kort op de knop om dit geluidseffect op te roepen. Druk lang op de knop om het functionele paneel te verlaten.

Opmerking: de sessie zal automatisch verlopen als deze 20 seconden inactief blijft.

Introductie van de machine

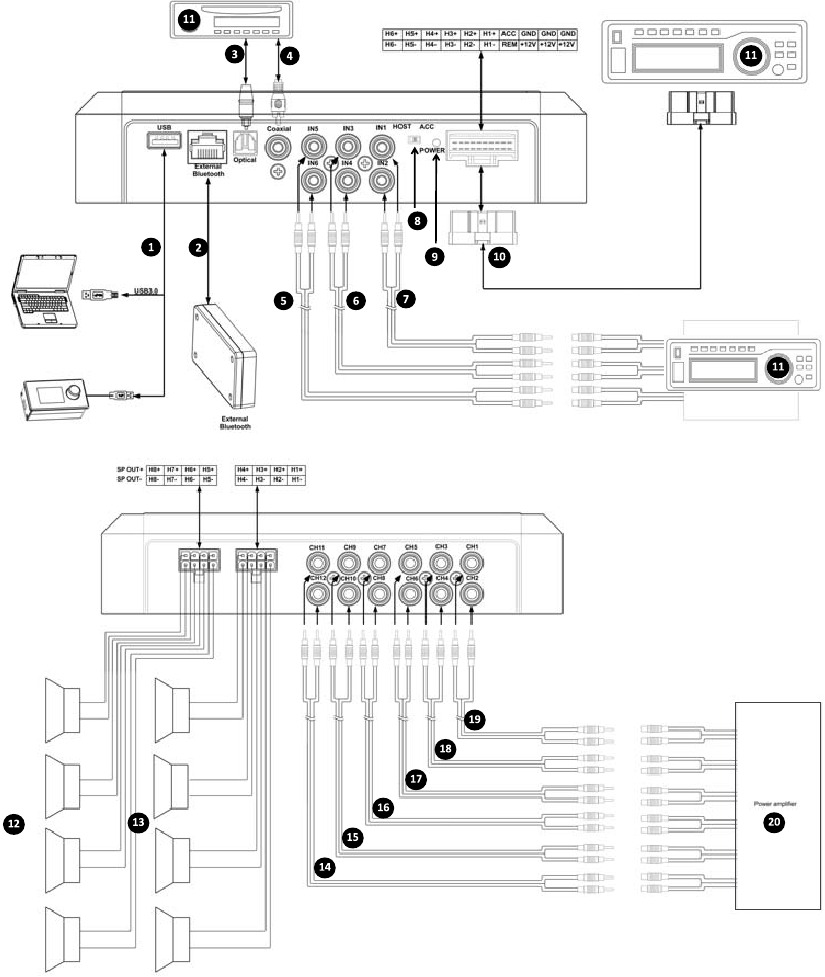

Diagram van machineverbindingen

Introductie van de machine-interface

1. De USB-poort van de hoofdmachine maakt via een USB3.0-kabel verbinding met de computer. Start PXE-0850S software om geluidsbronnen van de hoofdmachine te schakelen en functies zoals gegevensopslag, oproepen en EQ uit te voeren. De USB-poort maakt via een USB3.0-kabel verbinding met de bedrade controller en voert functies uit, waaronder het schakelen van geluidsbronnen, het oproepen van gegevens en het aanpassen van het hoofdvolume via de bedrade controller.
2. De hoofdmachine is uitgerust met een Bluetooth-interface om lossless muziek af te spelen via Bluetooth en verbinding te maken met de PXE-0850S app. Nadat de Bluetooth-verbinding tot stand is gebracht, gaat het indicatielampje branden.

3, 4. De optische vezel en coaxiale interface van de hoofdmachine maken verbinding met de optische vezel of coaxiale kabel van de CD of DVD in de auto, schakelen de machinegeluidsbron over naar digitale ingang en spelen optische vezel of coaxiale digitale signalen af.

5, 6, 7. De AUX-ingangsinterface maakt verbinding met de low-level output van de CD of DVD in de auto, schakelt de machinegeluidsbron over naar AUX-ingang en speelt low-level signalen af.

8. REM-ingangsschakelaar. Wanneer de schakelaar op het "ACC"-uiteinde is geplaatst, start ACC. Als de schakelaar op het "HOST"-uiteinde is geplaatst, start het high-level signaal de machine.
9. Stroomindicatorlampje.
10. De high-level ingangs- en stroomingangsinterface maakt verbinding met de CD of DVD in de auto. Als de geluidsbron overschakelt naar high-level, speelt de machine high-level signalen af.

Opmerkingen:

1. Originele kabels alleen voor aangewezen voertuigen of aangepaste externe kabels van de klant.
2. High-level REM-ingang (HOST): voor deze twee high-level ingangskabels van H1+/H1-
3. REM-uitgang, deze machine heeft één REMOUT-uitgang, om de machine aan en uit te zetten door verbinding te maken met de REM-ingang van de achteraansluiting.

11. CD of DVD-hoofdmachine in de auto.

12, 13. De versterkeruitgang van de hoofdmachine maakt verbinding met de luidspreker.

14, 15, 16, 17, 18, 19. 6 sets RCA low-level uitgang van de hoofdmachine maken verbinding met de externe versterker.

20. Externe versterker.

Technische parameterindicatoren

Technische specificaties

Functionele parameter

Schadelijke stoffen

Naam en inhoud van giftige en schadelijke stoffen of elementen in de PXE-0850S machine

Waarschuwing

Dit symbool is bedoeld om u te waarschuwen. Het kan ernstig letsel of de dood tot gevolg hebben als u het negeert.

Stop onmiddellijk met het gebruik van het product als er een probleem optreedt.
Stuur het product naar de aangewezen Alpine dealers of nabijgelegen Alpine servicecentra voor reparatie.

Gebruik geen functies die uw aandacht kunnen afleiden tijdens het rijden.
Gebruik dergelijke functies die u afleiden alleen wanneer de auto stopt. Zorg ervoor dat u uw auto op een veilige plaats parkeert voordat u dergelijke functies gebruikt. Anders kan dit ongevallen veroorzaken.

Houd het geluidsvolume op een niveau dat verkeersgeluiden van buitenaf niet blokkeert.
Het is gevaarlijk of kan ongevallen veroorzaken als het geluidsvolume te luid is om de sirenes van hulpvoertuigen of wegsirenes (bijv. op het kruispunt van de spoorlijn) te horen. Bovendien kan hard geluid uw gehoor beschadigen.

Demonteer of modificeer het product niet.
Anders kan dit een ongeluk, brand of elektrische schok veroorzaken.

Houd kinderen uit de buurt van kleine onderdelen, zoals bouten en schroeven.
Het inslikken ervan kan ernstig letsel tot gevolg hebben. Raadpleeg bij inslikken onmiddellijk een arts.

Dit product is alleen van toepassing op voertuigen van het 12V-type.
Anders kan dit brand, elektrische schokken of ander letsel veroorzaken.

Let op
Dit symbool is bedoeld om u te waarschuwen. Het kan letsel of schade aan apparaten veroorzaken als u niet oplet.

Belangrijke instructies

Productreiniging
Reinig het product regelmatig met een droge, zachte doek. Reinig het product alleen met een zachte doek die is bevochtigd met water als het vuil niet gemakkelijk kan worden verwijderd. Andere oplosmiddelen kunnen oplosbaar zijn.

Temperatuur
Zorg ervoor dat de temperatuur in de auto tussen +60°C en -20°C ligt vóór gebruik.

Onderhoud
Mocht u problemen ondervinden, probeer dan niet zelf reparaties uit te voeren. Stuur het product naar Alpine-dealers of nabijgelegen Alpine-servicecentra voor reparatie.

Installatielocatie

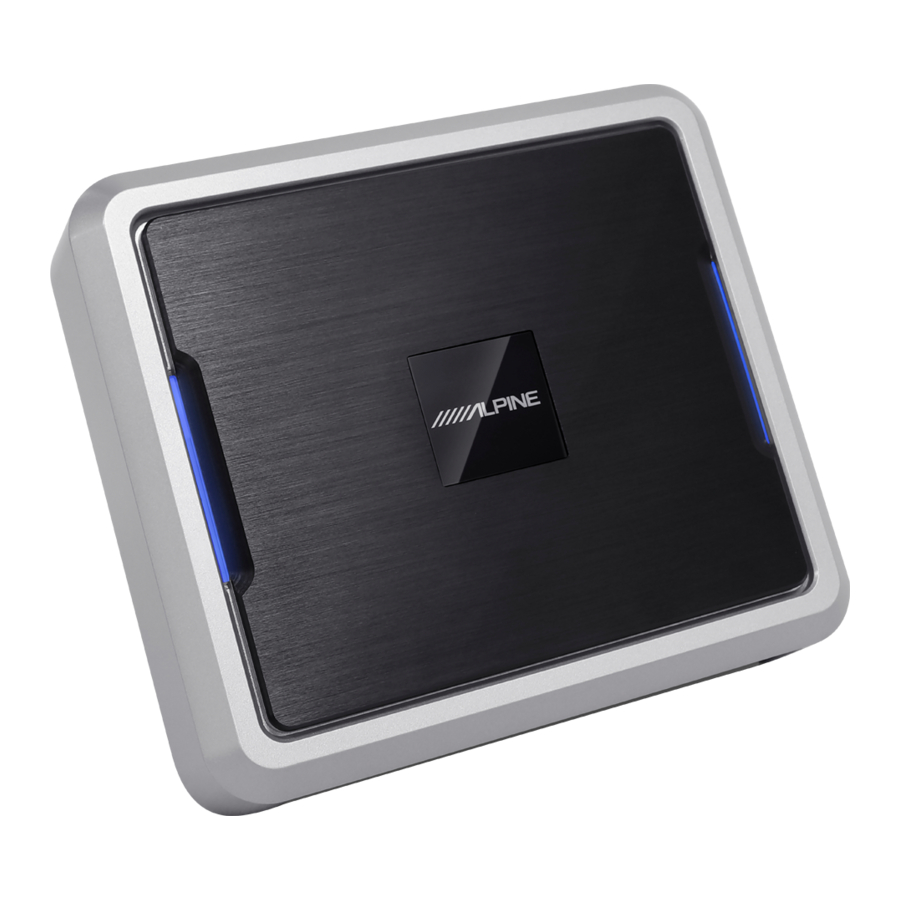

Installeer de PXE-0850S niet op de volgende plaatsen:

• Onder direct zonlicht of in de buurt van warmtebronnen
• Een zeer vochtige plaats of in de buurt van een waterbron vochtige plaats of in de buurt van een waterbron
• Stoffige plaats
• Een plaats met heftige trillingen

Let op
Alpine is niet aansprakelijk voor verlies van documenten, inclusief verloren documenten bij het gebruik van dit product.

Referenties

• App Store - Apple

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Alpine PXE-0850S - Handleiding auto-versterker

Beschikbare talen
