Alpine PXE-X800 - AMPLIFIER Handleiding

Inhoud

1 Vereiste gereedschappen (specifiek voor voertuiginstallatie)
2 Accessoires
3 Apparaatinformatie
4 Indeling van draadpinnen
5 Installatievoorbeelden
6 Apparaat afstemmen met mobiele app
7 Apparaatafstemming met computersoftware
- 7.1 Apparaatafstemming met pc-software (Windows)
- 7.2 Functies van pc-software (Windows)
8 Specificatieparameters
9 Functionele parameters
10 Veiligheidsinstructies
11 Mobiele tuning-app
12 Referenties
13 Download handleiding
14 In andere talen

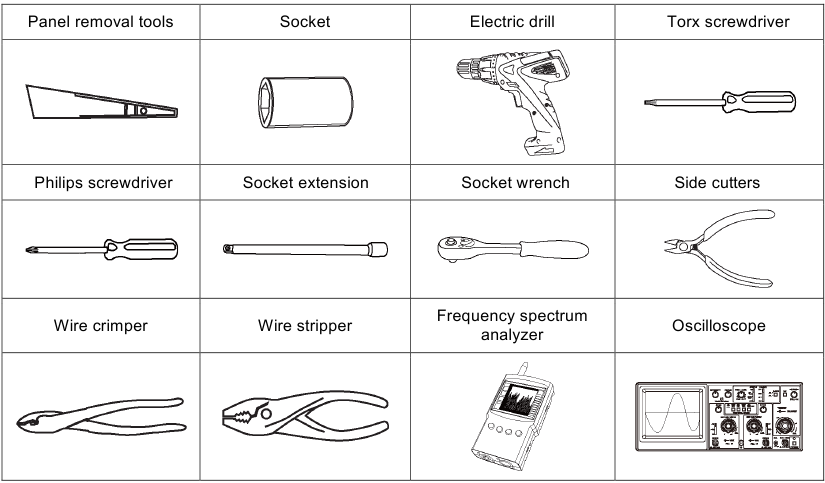

Vereiste gereedschappen (specifiek voor voertuiginstallatie)

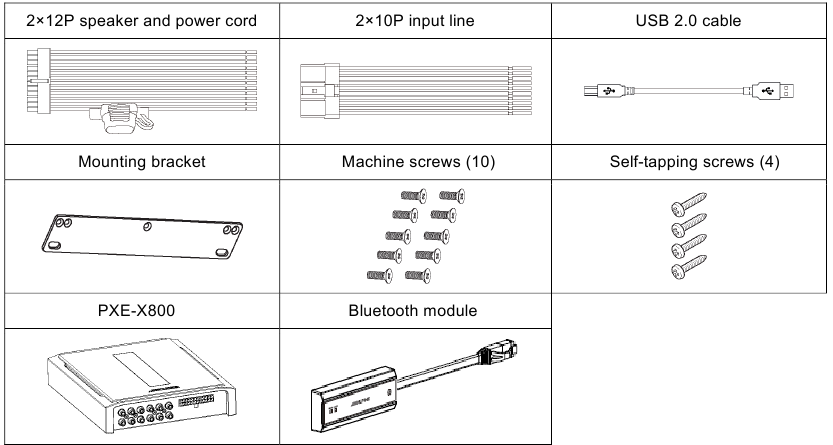

Accessoires

Apparaatinformatie

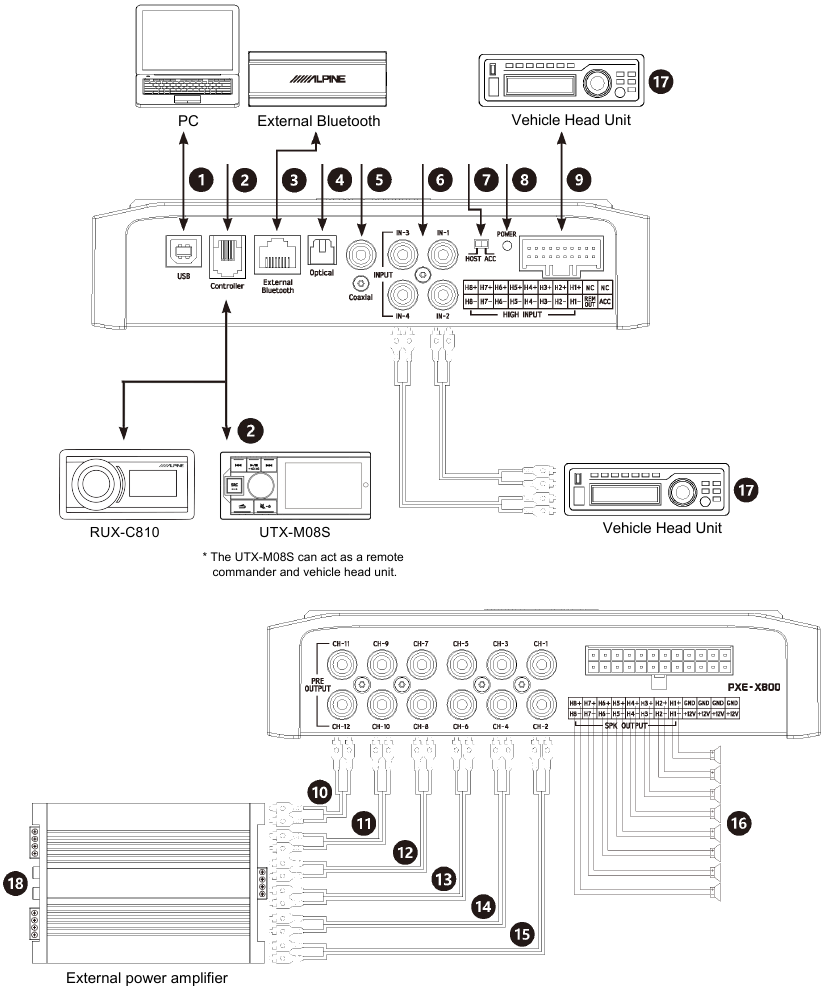

Diagrammen van apparaatinterfaces

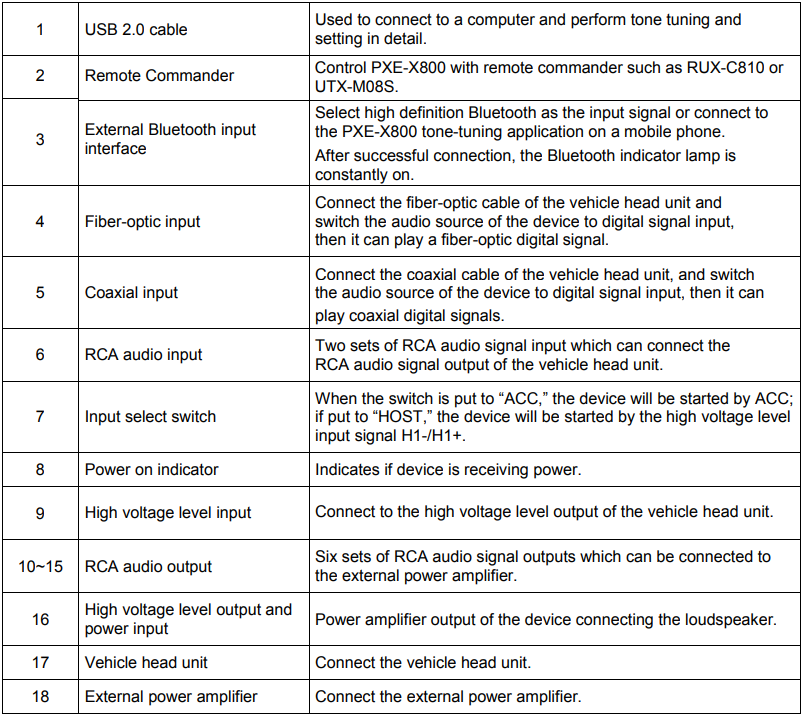

Functies van apparaatinterfaces

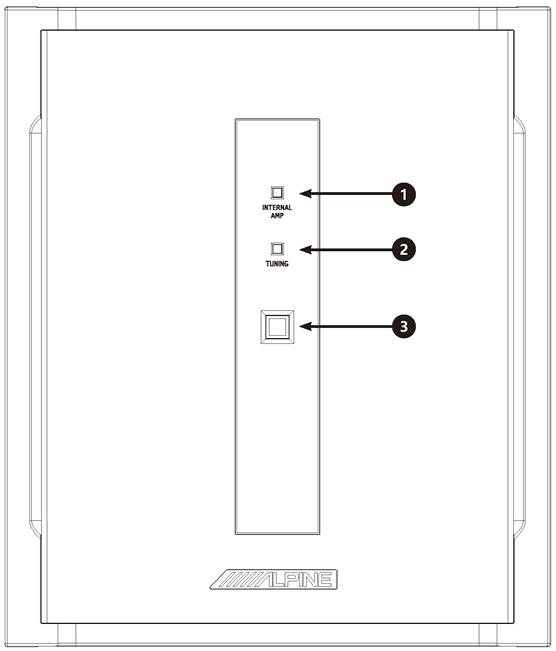

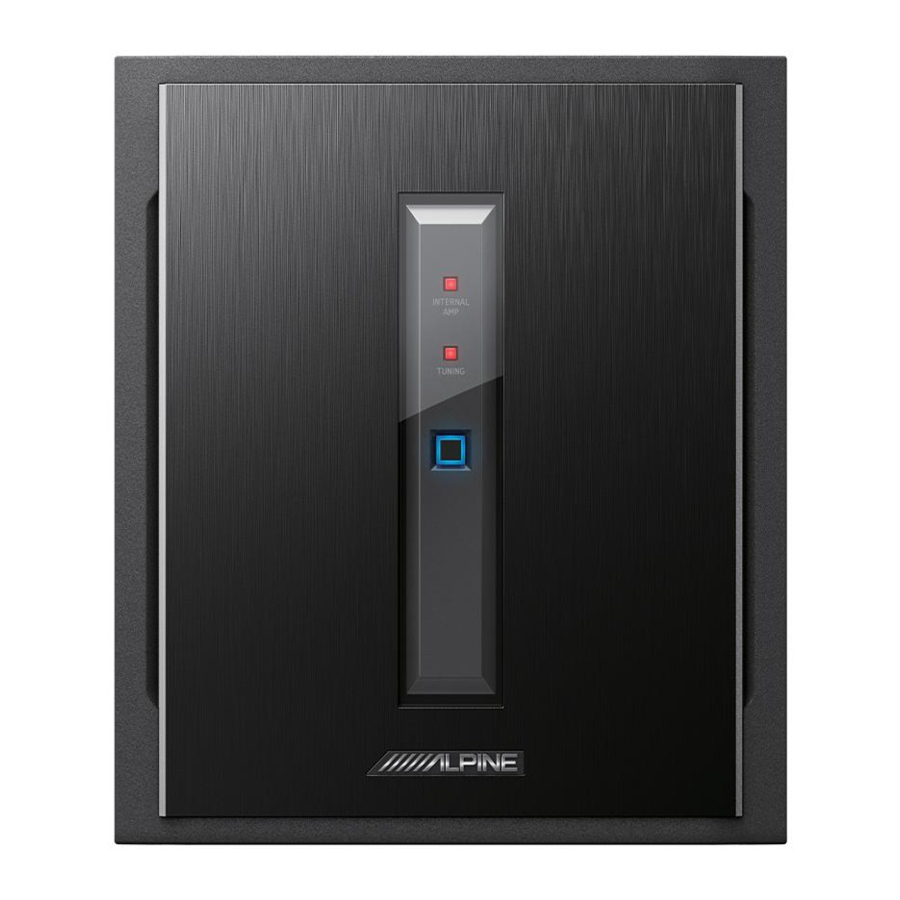

Indicatielampjes van apparaat

Indicatielampje eindversterker AMP-schakelaar

Wanneer de uitgang van de eindversterker AMP is uitgeschakeld of het apparaat is afgesloten, is het indicatielampje uit;

Wanneer de uitgang van de eindversterker is ingeschakeld, brandt het indicatielampje continu.

Indicatielampje softwareverbinding

Wanneer de pc-software of de toonregelingsapplicatie op de mobiele telefoon is verbonden, knippert het indicatielampje;

Wanneer de pc-software of de toonregelingsapplicatie op de mobiele telefoon niet is verbonden, brandt het indicatielampje continu;

Wanneer het apparaat is afgesloten, is het indicatielampje uit.

POWER-indicatielampje

Wanneer het apparaat is ingeschakeld, brandt het indicatielampje continu; wanneer het apparaat is afgesloten, is het indicatielampje uit.

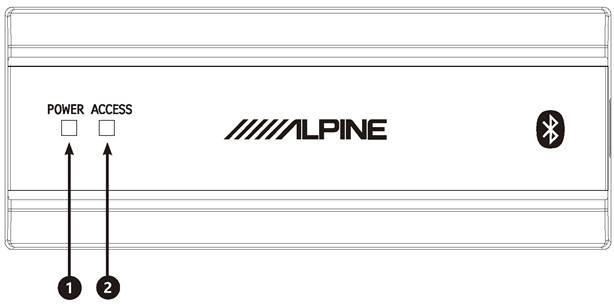

Indicatielampjes Bluetooth-apparaat

POWER-indicatielampje

Wanneer de externe Bluetooth normaal is verbonden met de PXE-X800 en het apparaat is ingeschakeld, brandt het indicatielampje continu;

Wanneer het apparaat is afgesloten, is het indicatielampje uit.

ACCESS-indicatielampje

Wanneer de externe Bluetooth succesvol is verbonden voor communicatie, brandt het indicatielampje continu;

Wanneer deze niet succesvol is verbonden, knippert het indicatielampje.

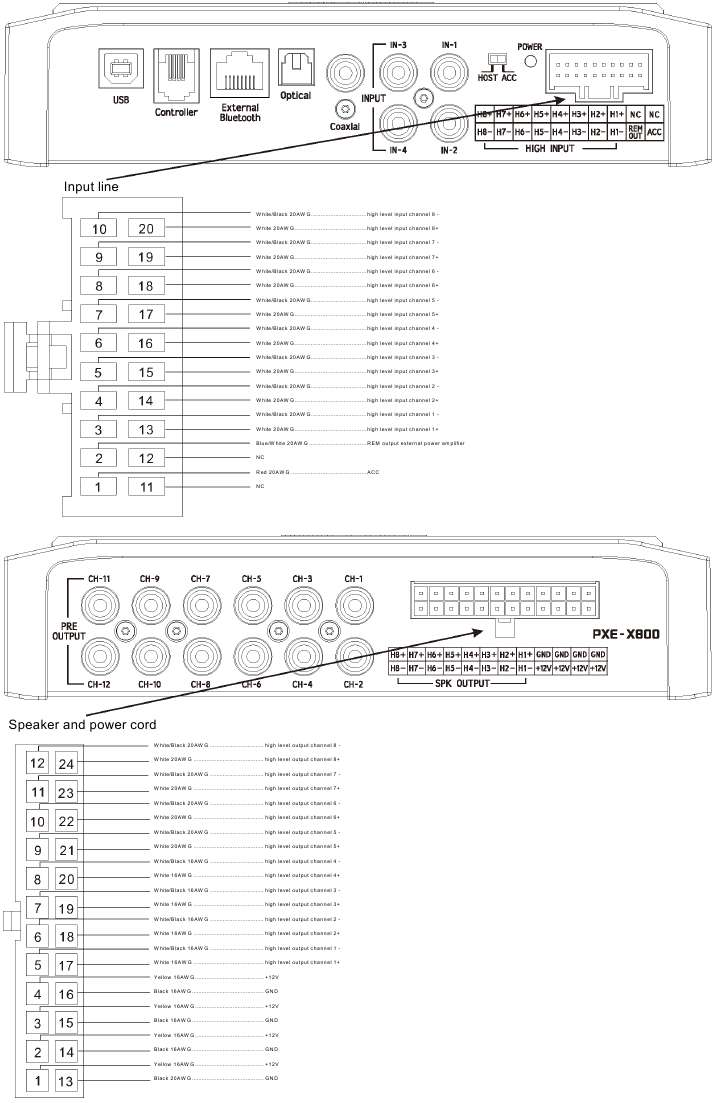

Indeling van draadpinnen

Installatievoorbeelden

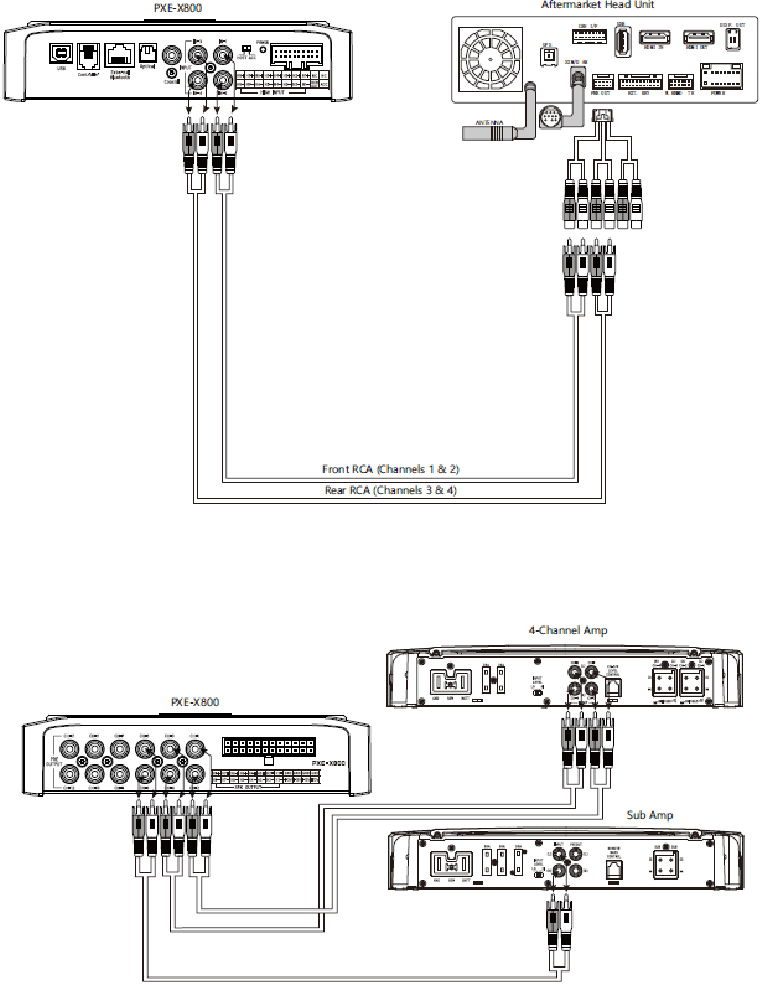

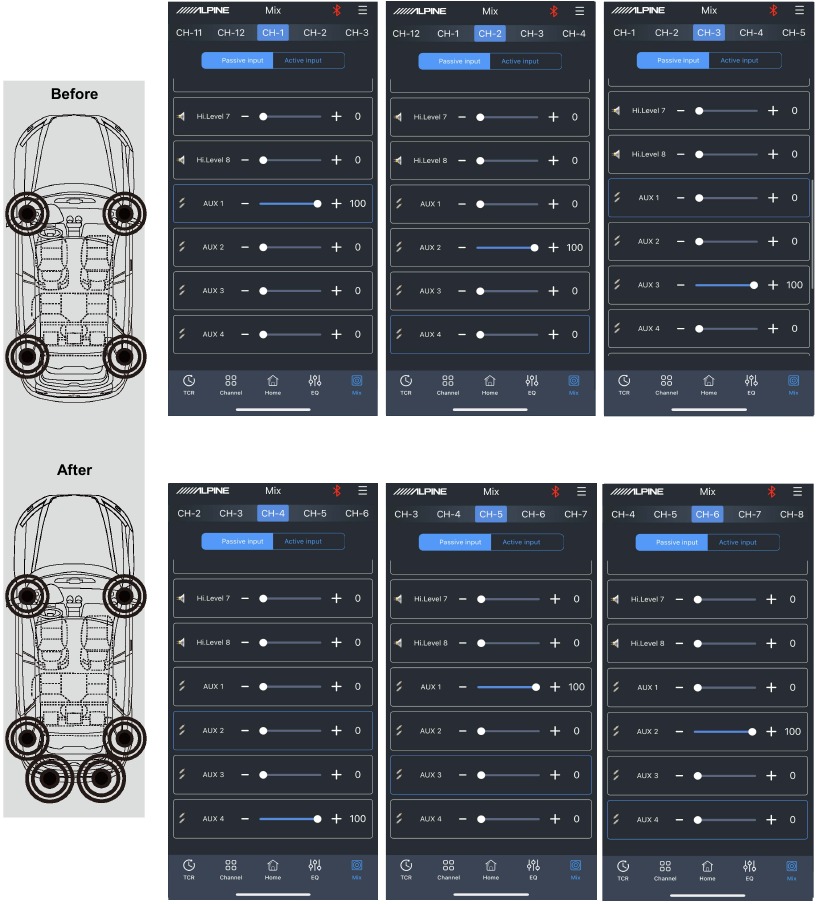

Voorbeeld I: 4-kanaals ingang / 6-kanaals uitgang (laag niveau naar laag niveau)

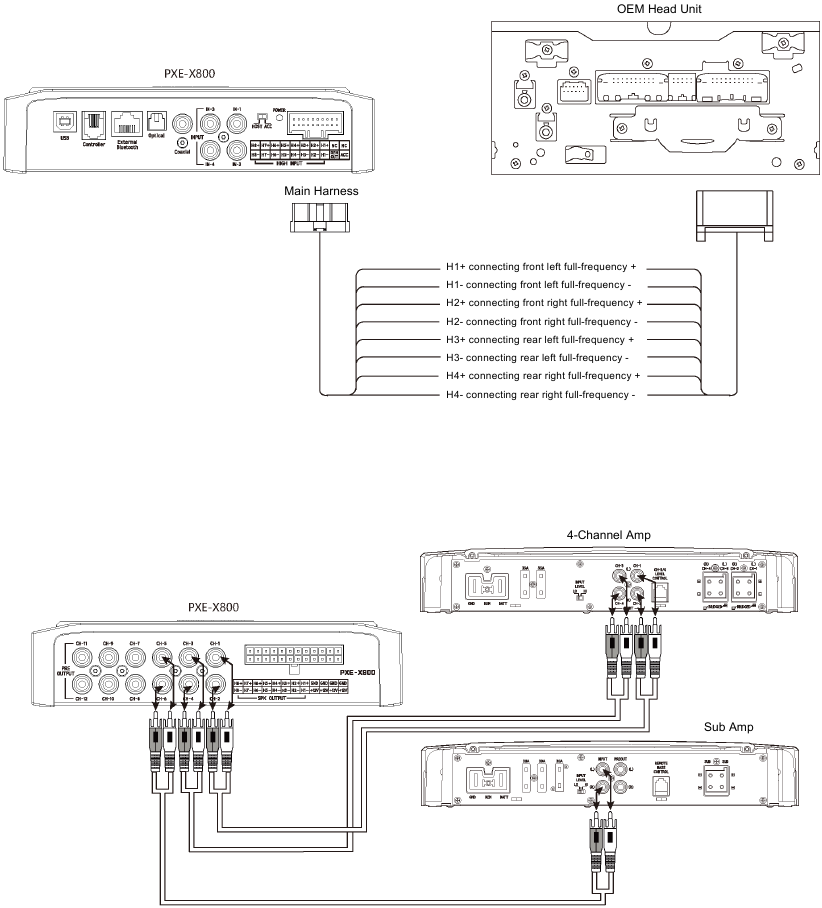

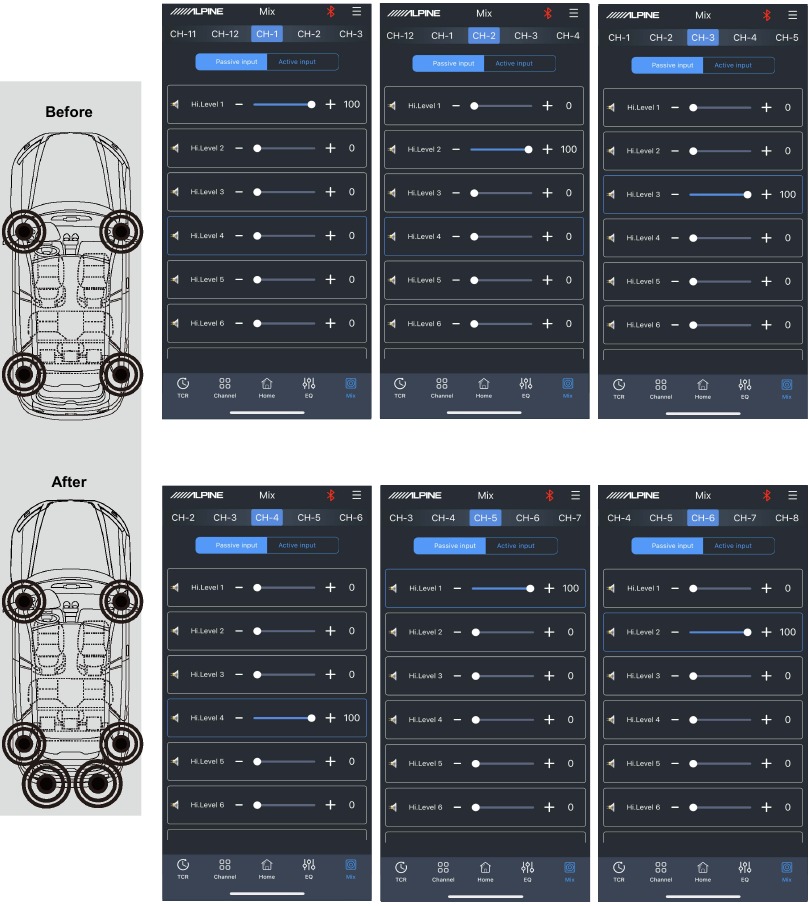

Voorbeeld II: 4-kanaals ingang / 6-kanaals uitgang (hoog niveau naar laag niveau)

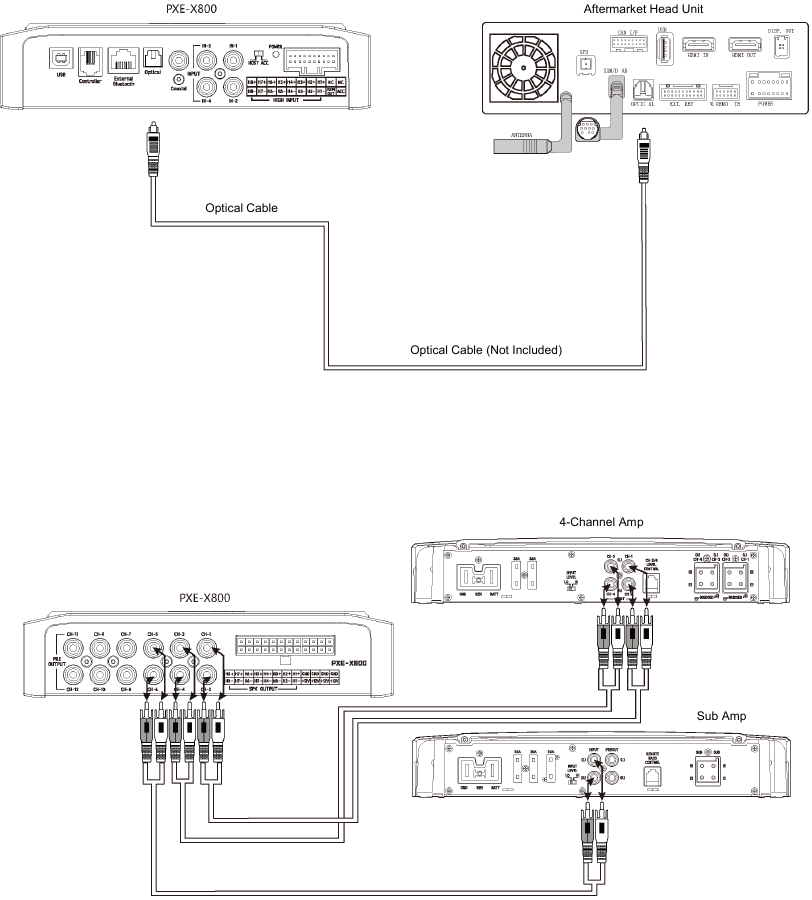

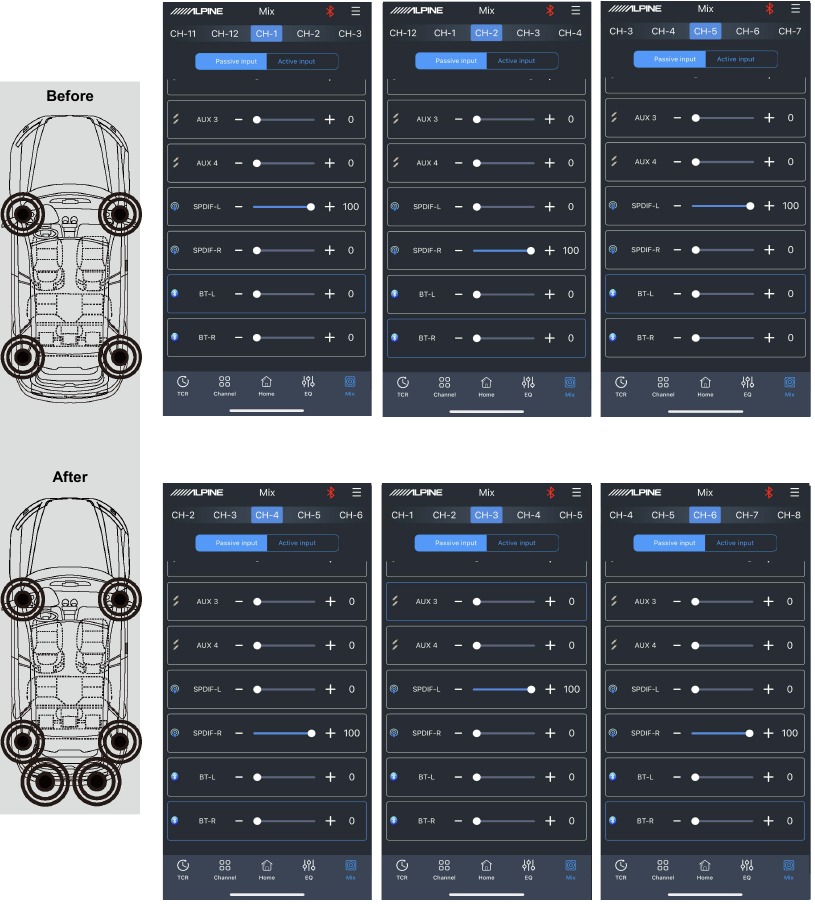

Voorbeeld III: digitale ingang / 6-kanaals uitgang

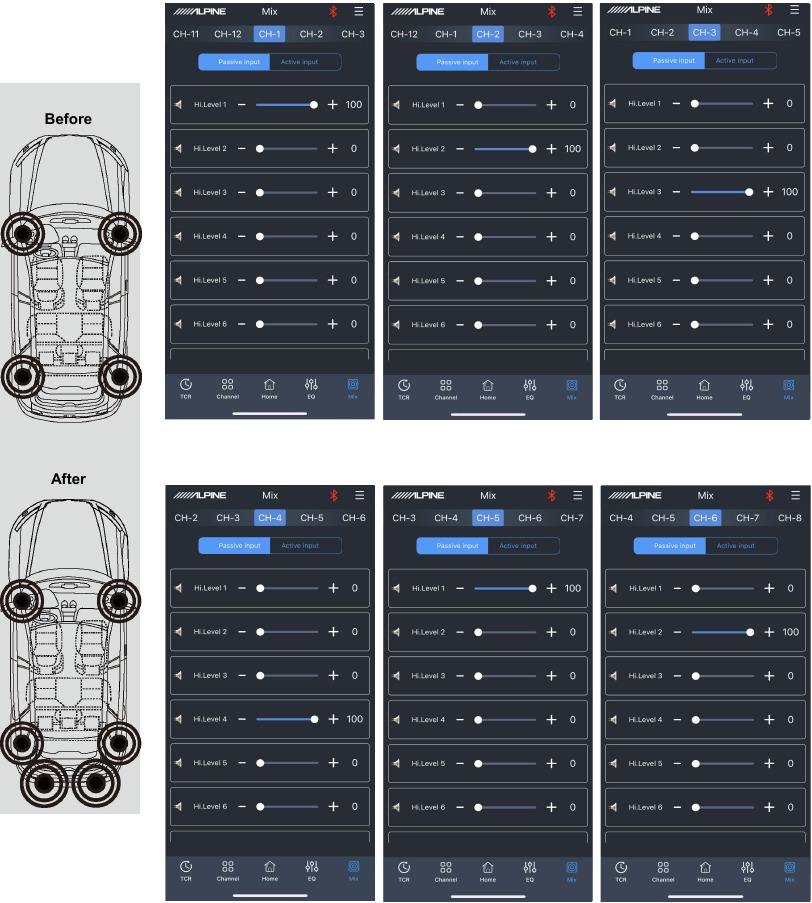

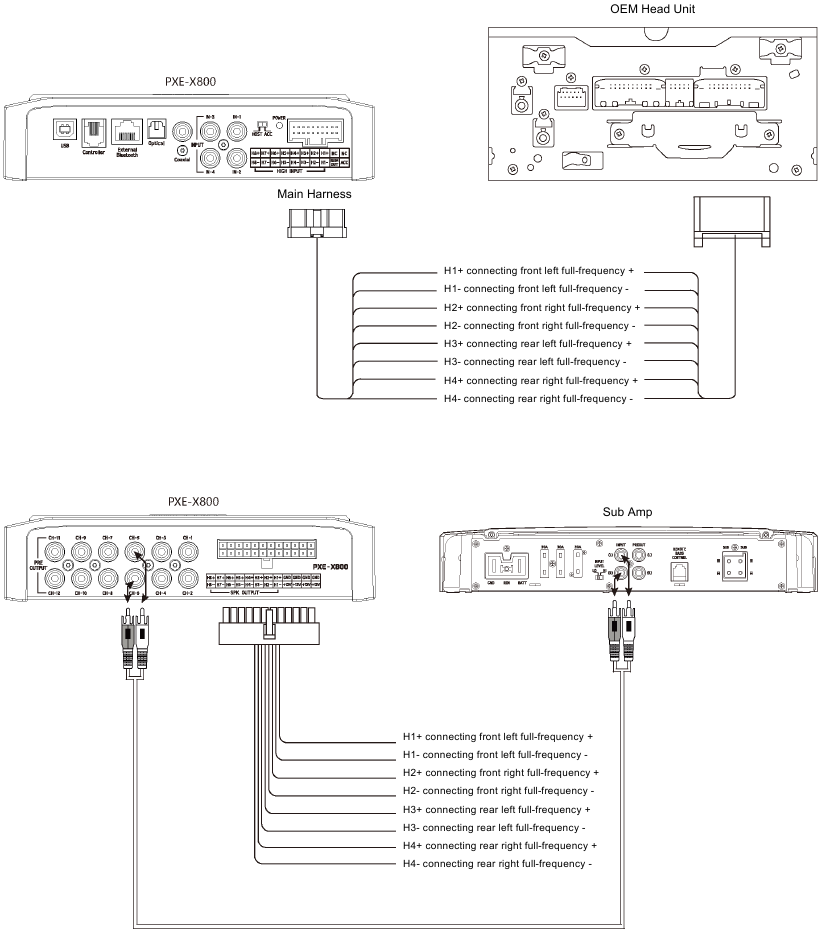

Voorbeeld IV: 4-kanaals ingang / 6-kanaals uitgang (hoog niveau naar hoog niveau)

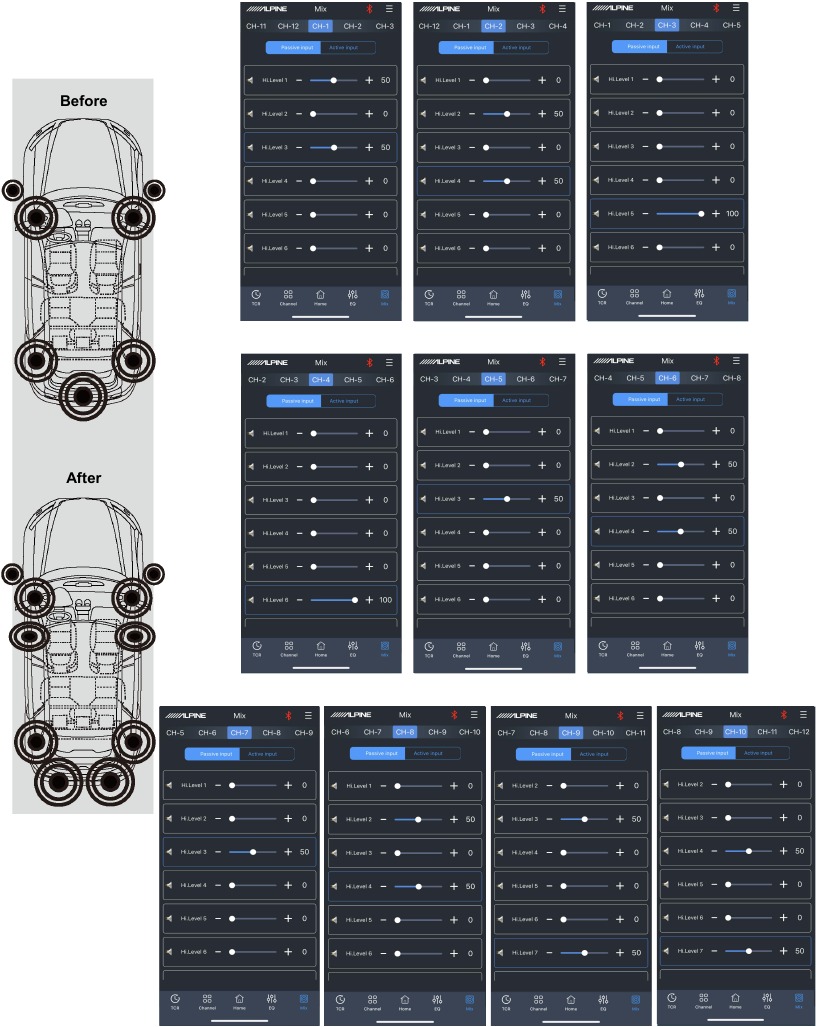

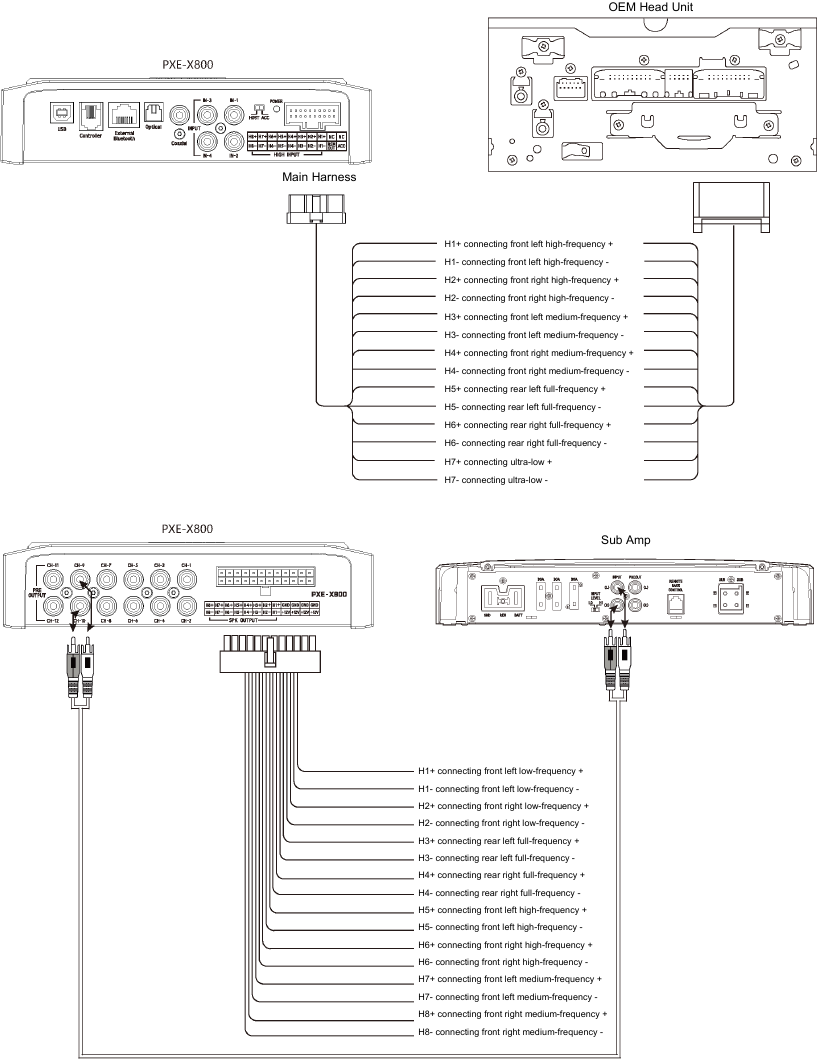

Voorbeeld V: 7-kanaals ingang / 10-kanaals uitgang (hoog niveau naar hoog niveau)

Apparaat afstemmen met mobiele app

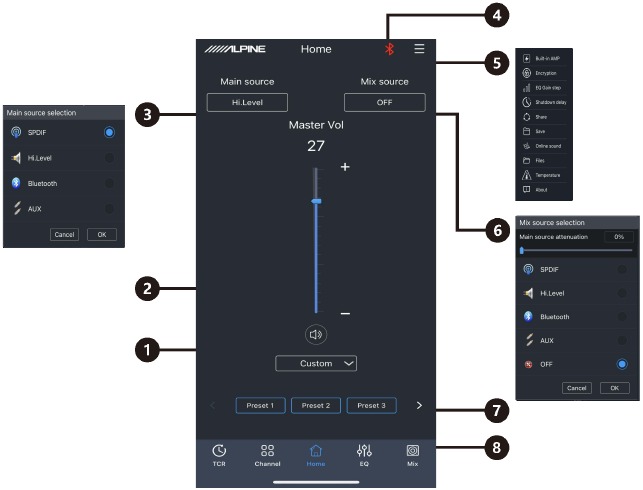

Startpagina

1	Dempen	Mastervolume ingesteld op dempen.
2	Mastervolume	Sleep de fader omhoog en omlaag om het volume aan te passen.
3	Mastergeluidsbron	Selecteer de mastergeluidsbron (digitaal, hoog niveau, Bluetooth en laag niveau).
4	Verbindingsindicatie	Wanneer het Bluetooth-icoon rood is, is de Bluetooth van de mobiele telefoon niet verbonden; wanneer deze groen is, is de Bluetooth van de mobiele telefoon verbonden.
5	Menubalk	De gebruiker kan de ingebouwde eindversterker schakelen, data versleutelen, de stapgrootte van de EQ-versterking en de uitschakelvertraging instellen, geluidseffecten delen, geluidseffecten opslaan, online en lokale geluidseffecten afspelen en de temperatuur en het versienummer van het apparaat bekijken.
6	Hulpbron	Selecteer de hulpbron (digitaal, hoog niveau, Bluetooth, laag niveau en uit).
7	Vooraf ingestelde geluidseffecten	Sla vooraf ingestelde geluidseffectinstellingen op en roep deze op, schuif van links naar rechts om te kiezen uit verschillende vooraf ingestelde geluidseffecten.
8	Interface-selectie	Er zijn vijf interfaces met verschillende functies beschikbaar, Delay, Channel, Homepage, EQ en Combined Frequency en de standaard is de Homepage-interface.

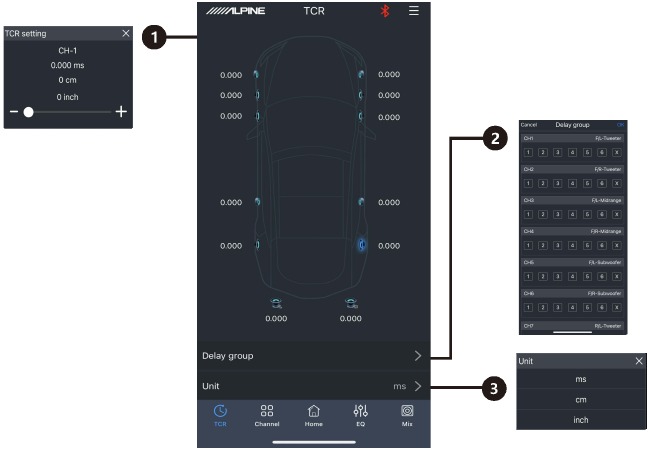

Vertraging

1	Speaker	Selecteer de bijbehorende speaker, sleep de fader naar links en rechts in het pop-upvenster om de vertraging aan te passen of klik op "+" en "-" om de vertraging aan te passen.
2	Vertragingsgroep	Elk kanaal heeft 6 vertragingsgroepen waaruit u kunt kiezen.
3	Vertragingseenheid	De vertragingseenheid kan worden gekozen uit milliseconde, centimeter en inch.

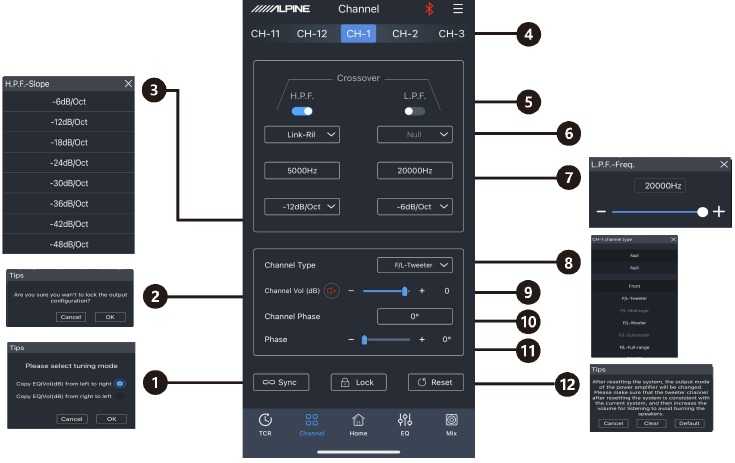

Kanaal

1	Gezamenlijke foutopsporing	Er zijn gezamenlijke foutopsporingsmodi van "Copy channel EQ / volume from left to right" (EQ/volume van kanaal van links naar rechts kopiëren) of "Copy channel EQ / volume from right to left" (EQ/volume van kanaal van rechts naar links kopiëren) beschikbaar.
2	Vergrendelen	Het huidige kanaaltype kan worden vergrendeld.
3	Helling	Selecteer de helling van de frequentiedeling (-6dB/Oct, -12dB/Oct, -18dB/Oct, -24dB/Oct, -30dB/Oct, -36dB/Oct, -42dB/Oct of -48dB/Oct).
4	Uitgangskanaal	Schuif naar links en rechts om het uitgangskanaal te selecteren dat u wilt instellen. Er zijn in totaal 12 kanalen om uit te kiezen.
5	Frequentiedeler	Hoogdoorlaat/laagdoorlaat in- of uitschakelen.
6	Filtertype	Selecteer het filtertype: (Linkwitz-Riley, Butterworth en Bessel).
7	Delerfrequentie	Selecteer de delerfrequentie (tussen 20 Hz en 20 kHz).
8	Kanaaltype	Selecteer het type uitgangskanaal in het vervolgkeuzemenu.
9	Kanaalvolume	Sleep de fader naar links en rechts om het kanaalvolume aan te passen en het aanpassingsbereik is -60 dB ~ 6 dB; klik op de speakerknop om het kanaal te dempen.
10	Kanaalfase	Selecteer de kanaalfase (normale fase of omgekeerde fase).
11	Basfase	Aanpassing van de basfase voor het uitgangskanaal, aanpassingsbereik: 0°~360°.
12	Kanaaltype resetten	Selecteer "Clear" (Wissen) om het huidige kanaaltype in te stellen als leeg; Selecteer "Confirm" (Bevestigen) om het huidige kanaaltype in te stellen als fabrieksinstelling;

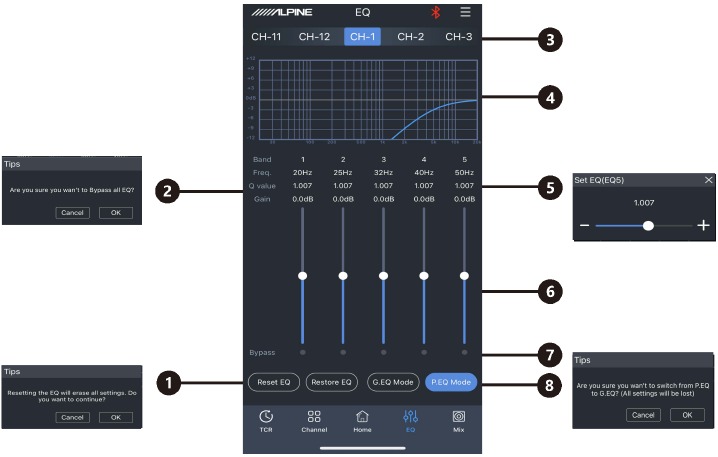

EQ

1	Evenwicht resetten	EQ-instelling resetten.
2	Evenwicht herstellen, pass-through evenwicht	Schakel de aangepaste EQ-data naar de pass-through status en klik er nogmaals op om de EQ-data van vóór de pass-through te herstellen.
3	Uitgangskanaal	Schuif naar links en rechts om het uitgangskanaal te selecteren voor de EQ-aanpassing. Er zijn in totaal 12 kanalen om uit te kiezen.
4	EQ-display	Geeft de curve van de EQ-aanpassing weer.
5	Frequentie, Q-waarde, versterking	Aanpassing van de frequentie, Q-waarde en versterking voor het uitgangskanaal De versterking is instelbaar, maar de frequentie en Q-waarde zijn vast in de Graphic EQ-interface. De frequentie, Q-waarde en versterking zijn allemaal instelbaar in de Parametric EQ-interface.
6	Versterking	Sleep de fader omhoog en omlaag om de versterking aan te passen. Het aanpassingsbereik: -12 dB ~ +12 dB.
7	Golflengte aan/uit	Schakel de aangepaste EQ-data van de huidige golflengte naar de pass-through status en klik er nogmaals op om de EQ-data van vóór de pass-through te herstellen.
8	Parametrische EQ, grafische EQ	Schakel tussen parametrische EQ-modus en grafische EQ-modus, waardoor alle instellingen verloren gaan.

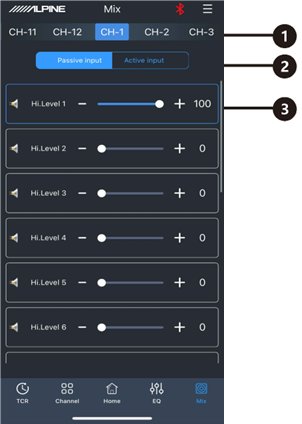

Gecombineerde frequentie

1	Uitgangskanaal	Schuif naar links en rechts om het uitgangskanaal te selecteren voor de frequentiecombinatie. Er zijn in totaal 12 kanalen om uit te kiezen.
2	Actieve of passieve ingang	Behoud de standaardinstelling als "Passive" (Passief). Indien gewijzigd, verliest u de geluidsmixerinstellingen van dit kanaal.
3	Ingangskanaal	Sleep de fader naar links en rechts of klik op "+" en "-" om het volume van verschillende geluidsbronnen in het kanaal aan te passen ten behoeve van geluidsmixen en frequentiële mixen.

Let op
Om clipping te voorkomen, wordt ten zeerste aangeraden dat elk kanaal niet hoger is dan 100.

Apparaatafstemming met computersoftware

Apparaatafstemming met pc-software (Windows)

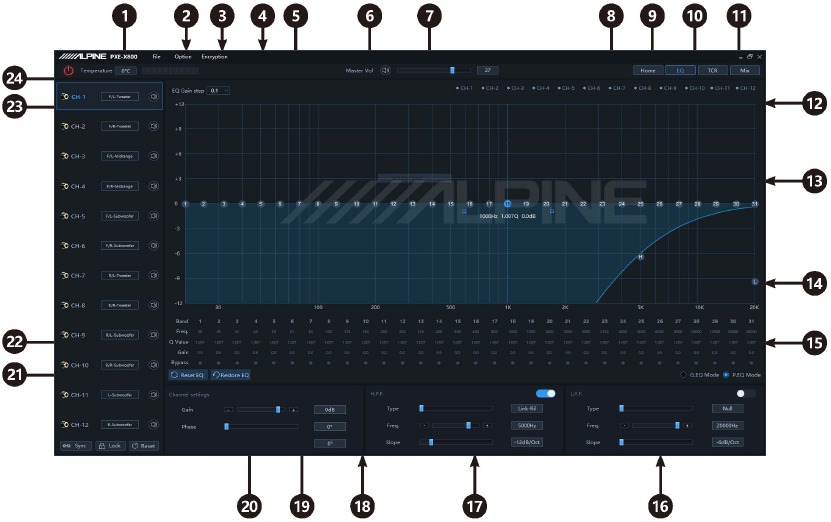

Functies van pc-software (Windows)

1	Temperatuurweergave	Detecteer de temperatuur op het oppervlak van het apparaat.
2	Bestand	Laad of bewaar scènebestanden op de computer, laad of bewaar scènebestanden van het gehele apparaat.
3	Opties	Firmware-update, ruisdrempel, ingebouwde vermogensversterker, fabrieksinstellingen herstellen, uitschakelvertraging, schakelen tussen Chinees en Engels, weergave versienummer.
4	Encryptie	Voer een 6-cijferig gecodeerd wachtwoord in om de afgestelde geluidseffectgegevens te versleutelen.
5	EQ-versterkingsstapgrootte	De stapgrootte is selecteerbaar. Stapgroottebereik: 0,1 dB ~ 0,5 dB ~ 1,0 dB.
6	Dempen	Hoofdvolume ingesteld op dempen.
7	Hoofdvolume	Sleep de fader naar links en rechts om het volume aan te passen.

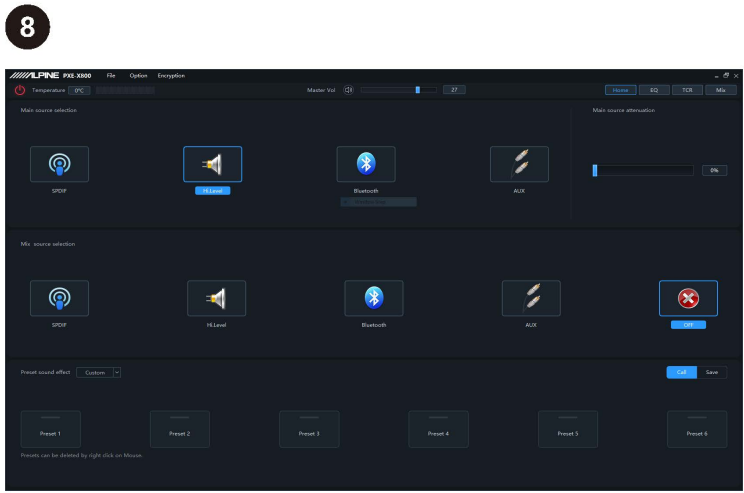

8	Startpagina	Selectie van de hoofdgeluidsbron (digitaal, hoog niveau, Bluetooth en laag niveau), selectie van de extra geluidsbron (digitaal, hoog niveau, Bluetooth, laag niveau en uit), aanpassing van de verzwakking van de hoofdgeluidsbron, oproepen of opslag van vooraf ingestelde geluidseffecten
9	EQ	Ga naar de EQ-interface, professionele interface voor het afstemmen van tonen.

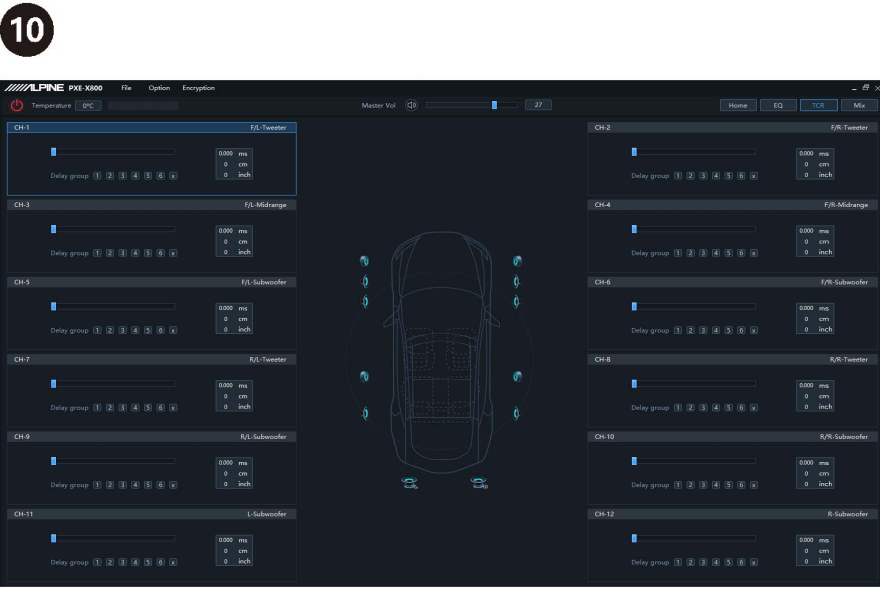

10	Vertraging	Ga naar de vertragingsinterface om de vertragingswaarde, vertragingseenheid en vertragingsgroep in te stellen.

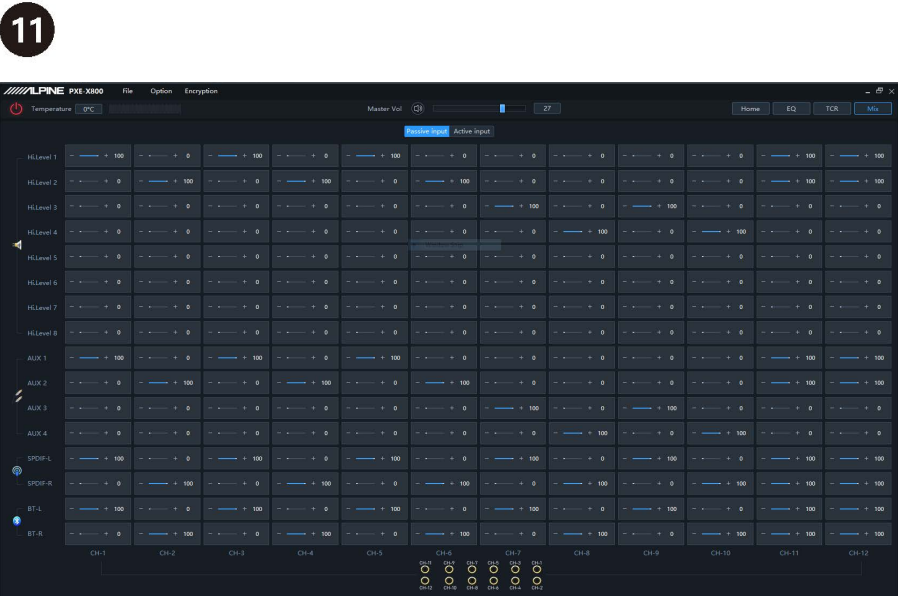

11	Gecombineerde frequentie	Ga naar de interface voor gecombineerde frequentie voor instellingen voor geluidsmixen en frequentiemixen.
12	Weergave uitvoerkanaal	Geef de curve van het uitvoerkanaal weer.
13	EQ-curve	Geef de huidige status van de EQ-curve weer, stel de frequentie, Q-waarde en versterking in.
14	Frequentie, Q-waarde, versterking	Aanpassing van frequentie, Q-waarde en versterking voor het uitvoerkanaal. De versterking is instelbaar, maar de frequentie en Q-waarde zijn vast in de Graphic EQ-interface. De frequentie, Q-waarde en versterking zijn allemaal instelbaar in de Parametric EQ-interface.
15	Parametric EQ, graphic EQ	Schakel tussen de parametrische EQ-modus en de grafische EQ-modus, wat verlies van alle instellingen tot gevolg heeft.
16	Laagdoorlaatfilter	Schakel het laagdoorlaatfilter in of uit om hoge frequenties af te snijden. Selecteer filtertype: (Linkwitz-Riley, Butterworth en Bessel). Selecteer deelfrequentie (tussen 20 Hz en 20 kHz). Selecteer frequentiedelingshelling (-6dB/Oct, -12dB/Oct, -18dB/Oct, -24dB/Oct, -30dB/Oct, -36dB/Oct, -42dB/Oct of -48dB/Oct).
17	Hoogdoorlaatfilter	Schakel het hoogdoorlaatfilter in of uit om lage frequenties af te snijden. Selecteer filtertype: (Linkwitz-Riley, Butterworth en Bessel). Selecteer deelfrequentie (tussen 20 Hz en 20 kHz). Selecteer deelfrequentie (-6dB/Oct-12dB/Oct-18dB/Oct-24dB/Oct-30dB/Oct, -36dB/Oct42dB/Oct of -48dB/Oct).
18	Kanaalfase	Selecteer de kanaalfase (normale fase of omgekeerde fase).
19	Basfase	Basaanspassingen voor het uitvoerkanaal, aanpassingsbereik: 0°~360°.
20	Kanaalversterking	Sleep de fader naar links en rechts om de versterking van het uitvoerkanaal aan te passen, dat wil zeggen om het volume van de uitvoer aan te passen. Het aanpassingsbereik is -60 dB ~ +6 dB.
21	Pass-through-evenwicht, evenwicht herstellen	Schakel de aangepaste EQ-gegevens naar de pass-through-status en klik er nogmaals op om de EQ-gegevens van voor de pass-through te herstellen.
22	Evenwicht resetten	Reset de EQ-instelling.
23	Uitvoerkanaal	Er zijn 12 uitvoerkanalen om uit te kiezen. Configureer het uitvoerkanaaltype. Klik op de luidspreker om het kanaal te dempen.
24	Verbindingsindicatie	Verbind de computer en het hoofdapparaat met een USB-kabel. Open de software om verbinding te maken, klik er nogmaals op om de verbinding te verbreken.

Specificatieparameters

Dynamisch bereik	≥100dB
SNR (RCA)	≥110dB
Achtergrondruis	Hoog niveau: 93,3uVrms; RCA:8,8uVrms
Kanaalresolutie	≥80dB
THD	≤0.5%
Ingangsspanning	Hoog niveau: 30Vpp; RCA:6,5Vpp
Uitgangsspanning	Hoog niveau CH1~CH4: 40 Vpp, hoog niveau CH5~CH8: 28 Vpp; RCA: 8 Vpp
Nominaal vermogen	CH1~CH4:50W,CH5~CH8:25W(4Ω, 14,4V, 1kHz, 10%THD)
Maximaal vermogen	CH 1 ~ CH4:100W,CH5~ CH8:50W(4Ω, 1 4,4V, 1kHz, 10%THD)
Ingangs-/uitgangsgevoeligheid (RCA)	1:1,23 (geen vermogensversterking)
Frequentierespons	20Hz~20kHz
Systeem-samplingfrequentie	48kHz/24bit
Ingangsimpedantie	Hoog niveau: 51Ω; RCA:20kΩ
Uitgangsimpedantie	51Ω
Bedrijfsspanning	9~16V
Ruststroom	≤3mA (in uit-stand)
Stand-by stroomverbruik	≤0.1W
REM-opstartinvoer	Hoog niveau (H1-/H1+), ACC selecteerbaar
REM-opstartuitvoer	12V(0,2A)
Uptime	10s
Omgevingstemperatuur tijdens bedrijf	-20~60℃
Opslagtemperatuur	-40~85℃
Netto gewicht	2kg
Afmetingen hoofdapparaat	228.2mm×194.5mm×45mm

Functionele parameters

Ingangssignalen	8 kanalen hoog niveau, 4 kanalen RCA-audio, hoge resolutie Bluetooth, glasvezel/coaxiaal
Uitgangssignalen	8 kanalen hoog niveau, 12 kanalen RCA-audio
Signaalversterking uitvoerkanaal	Bereik: dempen, - 60dB~ + 6dB
Equalizer uitgangssignaal	Type: parametrische EQ, grafische EQ Frequentie: 20Hz~20kHz, resolutie: 1Hz Q-waarde (helling of gradiënt): 0,404 ~ 28,852 Versterking: -12,0 dB ~ +12,0 dB, resolutie: 0,1 dB ~ 0,5 dB ~ 1,0 dB
Frequentiedeler uitgangssignaal	Elk uitvoerkanaal is voorzien van een onafhankelijk multi-order hoogdoorlaatfilter, Filtertype: Linkwitz-Riley, Bessel of Butterworth Filter-cross-over-frequentie: 20 Hz ~ 20 kHz, resolutie 1Hz Filterhelling (gradiënt): -6 dB/Oct ~ -48 dB/Oct
Uitvoerfase	Normale fase of omgekeerde fase (0°~ 360°)
Uitvoervertraging	0.000~20.000ms、0~692cm、0~273inch
Vooraf ingestelde geluidseffecten	Meerdere sets met vooraf ingestelde geluidseffectgegevens kunnen worden opgeslagen in het apparaat

Veiligheidsinstructies

Voorzorgsmaatregelen

Verboden	Vertegenwoordigt verboden acties (mogen niet worden uitgevoerd).
Verboden	Vertegenwoordigt dat demonteren verboden is
Verplicht	Vertegenwoordigt verplichte handelingen (moeten worden uitgevoerd).
	Vertegenwoordigt dat u er goed op moet letten.

Stop onmiddellijk met het gebruik van het apparaat als er problemen zijn.
Anders kan dit leiden tot persoonlijk letsel of schade aan het product. Breng het product terug naar de erkende Alpine-dealer of het dichtstbijzijnde Alpine-servicecentrum voor reparatie.

Het product is alleen geschikt voor voertuigen met 12V negatieve aarding.
Anders kan dit leiden tot een ongeval zoals brand enz.

Laat dit apparaat installeren door professionals.
Dit apparaat vereist professionele expertise om het product te installeren. Neem voor de veiligheid contact op met de erkende Alpine-dealer waar u het product hebt gekocht om het te installeren.

Demonteer of herbouw het apparaat niet.
Anders kan dit leiden tot een ongeval, brand of elektrische schok.

Kleine voorwerpen zoals bouten of schroeven moeten buiten het bereik van kinderen worden gehouden.
Indien ingeslikt, kan dit leiden tot ernstig letsel. Raadpleeg onmiddellijk een arts als het is ingeslikt.

Gebruik geen functie die u kan afleiden tijdens het rijden.
Elke functie die afleiding kan veroorzaken, mag alleen worden gebruikt als het voertuig volledig tot stilstand is gekomen. Om deze functies te gebruiken, dient u eerst uw voertuig op een veilige plaats te parkeren. Anders kan dit leiden tot een ongeval.

Tijdens het rijden moet u het volume op een niveau houden waarop geluid van buitenaf nog steeds te horen is.
Het is erg gevaarlijk om geen noodvoertuigalarm en waarschuwingssignaal op de weg (zoals een spoorwegovergang) te horen, wat kan leiden tot een ongeval. Bovendien kan een volume op maximaal niveau uw gehoor beschadigen.

Reiniging van het apparaat
Reinig het product regelmatig met een droge, zachte doek. Voor hardnekkig vuil mag alleen water worden gebruikt om de doek te laten weken. Andere oplosmiddelen kunnen leiden tot ontbinding.

Temperatuur
Zorg er voordat u het apparaat start voor dat de temperatuur in het voertuig tussen +60°C en -20°C ligt.

Reparatie
Repareer het apparaat niet zelf als er problemen zijn. Breng het product terug naar de erkende Alpine-dealer of het dichtstbijzijnde Alpine-servicecentrum voor reparatie.

DP-serie integratie
Wanneer u PXE-X800 gebruikt om signalen naar DP-653/DP-65C te distribueren via de actieve frequentieverdelingsmodus, zorg er dan voor dat de cross-over-frequentie van de hoge tonen hoger is dan 1500 Hz om schade aan de tweeter te voorkomen.

Installatielocatie
Het apparaat mag niet op de volgende plaatsen worden geïnstalleerd:

Onder direct zonlicht en in de buurt van een warmtebron.
Bij hoge luchtvochtigheid en in de buurt van een waterbron.
Stoffige locaties.
Omgevingen met heftige trillingen.

Mobiele tuning-app

Voor gebruikers van iPhone, zoek in de APP Store naar de mobiele tuning-app voor PXE-X800, download en installeer deze;

Voor gebruikers van een Android-telefoon, scan de onderstaande QR-code om de app te downloaden en te installeren.

Mobiele tuning-app (Android)

De bekabelde controller (RUX-C810), die afzonderlijk wordt verkocht, kan ook worden gebruikt om het apparaat te bedienen.
