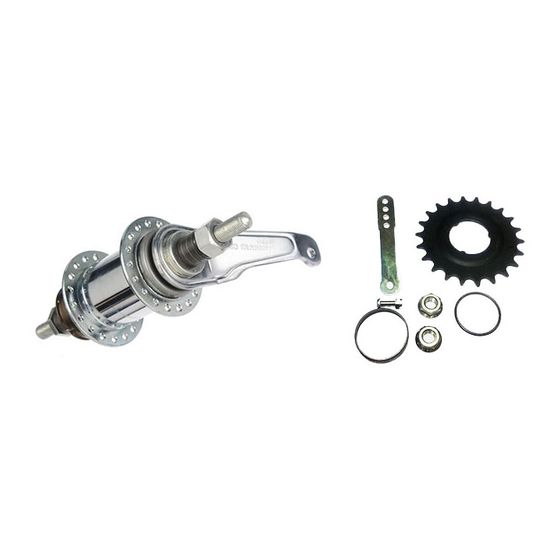

Shimano CB-E110 - Terugtraprem E-Type Handleiding

Installatie van het kettingwiel op de naaf

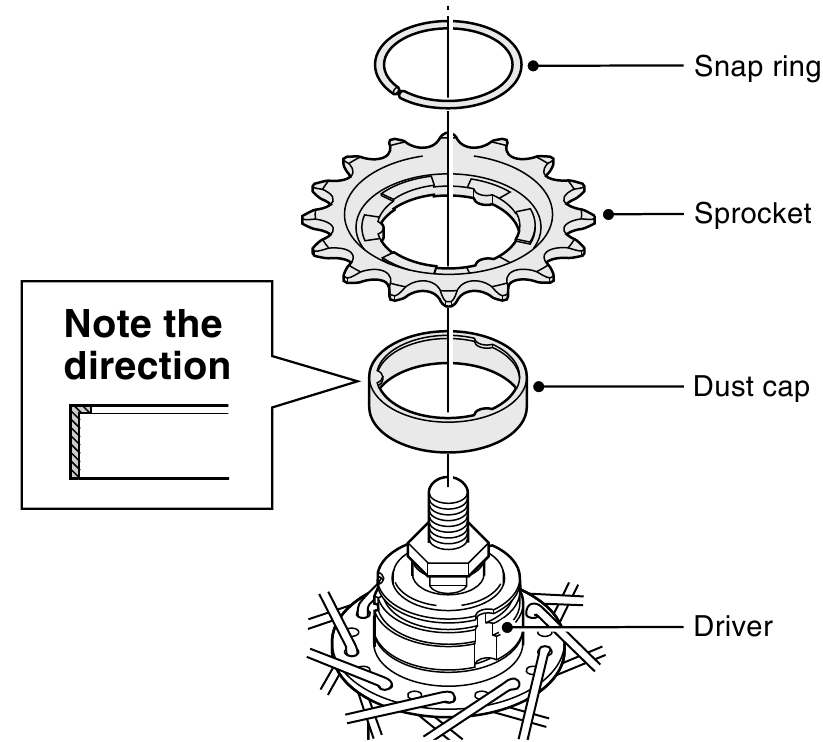

Plaats de stofkap op de driver aan de rechterkant van het naafhuis. Installeer vervolgens het kettingwiel en zet het vast met de borgring.

Algemene veiligheidsinformatie

Om ernstig letsel te voorkomen:

• Het is belangrijk om de werking van het remsysteem van uw fiets volledig te begrijpen. Onjuist gebruik van het remsysteem van uw fiets kan leiden tot verlies van controle of een ongeluk, wat kan leiden tot ernstig letsel. Omdat elke fiets anders kan reageren, moet u de juiste remtechniek (inclusief de controle-eigenschappen van de fiets) en de werking van uw fiets leren. Dit kan door uw professionele fietsdealer en de handleiding van de fiets te raadplegen en door uw rij- en remtechniek te oefenen.
• Zorg er bij het bevestigen van de remarm aan het frame voor dat u een remarmclip gebruikt die overeenkomt met de grootte van de achtervork en draai deze stevig vast met de clipschroef en clipmoer met het gespecificeerde aanhaalmoment.
  Gebruik een borgmoer met een nylon inzetstuk (zelfborgende moer) voor de clipmoer. Het wordt aanbevolen om standaard Shimano-onderdelen te gebruiken voor de clipschroef, clipmoer en remarmclip. Gebruik bovendien een remarmclip die overeenkomt met de grootte van de achtervork.
  Als de clipmoer van de remarm komt, of als de clipschroef of remarmclip beschadigd raakt, kan de remarm op de achtervork draaien en ervoor zorgen dat het stuur plotseling schokt, of het fietswiel kan blokkeren en de fiets kan omvallen, wat ernstig letsel kan veroorzaken.
• Lees de service-instructies zorgvuldig door voordat u de onderdelen installeert. Losse, versleten of beschadigde onderdelen kunnen ernstig letsel veroorzaken bij de berijder. We raden ten zeerste aan om alleen originele Shimano-vervangingsonderdelen te gebruiken.
• Controleer of de wielen goed vastzitten voordat u op de fiets gaat rijden. Als de wielen op enigerlei wijze los zitten, kunnen ze van de fiets loskomen en ernstig letsel veroorzaken.
• Lees deze Technische Service Instructies zorgvuldig door en bewaar ze op een veilige plaats voor latere referentie.

Om ernstig letsel te voorkomen:

1. Draai het wiel en controleer of de remkracht van de terugtraprem correct is.
2. Als de remmen vaak worden gebruikt, kan het naafhuis heet worden. Raak het naafhuis minstens 30 minuten nadat u klaar bent met fietsen niet aan.


LET OP:

• De CB-E110 moet worden gebruikt met kettingwielen van 15T tot 23T.
• Als het wiel stijf wordt en moeilijk te draaien is, moet u het smeren met vet.
• Breng geen smeermiddel aan in de naaf, anders komt het vet eruit.
• U moet de kettingwielen periodiek wassen in een neutraal reinigingsmiddel en ze vervolgens opnieuw smeren. Bovendien kan het reinigen van de ketting met een neutraal reinigingsmiddel en het smeren ervan een effectieve manier zijn om de levensduur van de kettingwielen en de ketting te verlengen.
• Als de ketting tijdens het gebruik van de kettingwielen blijft komen, vervang dan de kettingwielen en de ketting.
• Onderdelen zijn niet gegarandeerd tegen natuurlijke slijtage of verslechtering als gevolg van normaal gebruik.
• Voor maximale prestaties raden we ten zeerste Shimano-smeermiddelen en onderhoudsproducten aan.
• Neem voor vragen over methoden van behandeling of afstelling contact op met de plaats van aankoop.

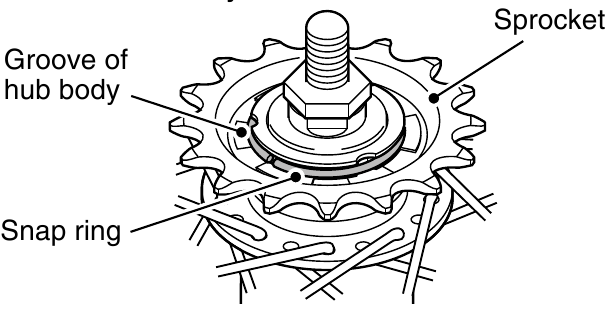

Opmerking: Controleer of de borgring goed in de groef van het naafhuis zit.

Installatie van de naaf op het frame

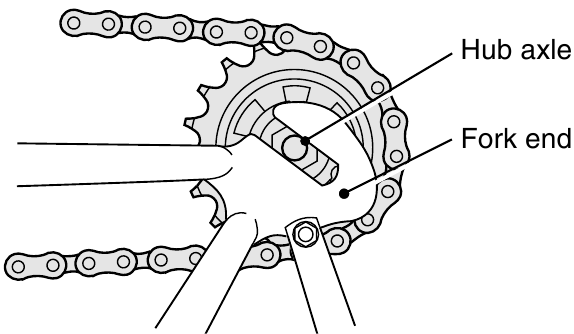

1. Plaats de ketting op het kettingwiel en plaats vervolgens de naafas in de vorkuiteinden.

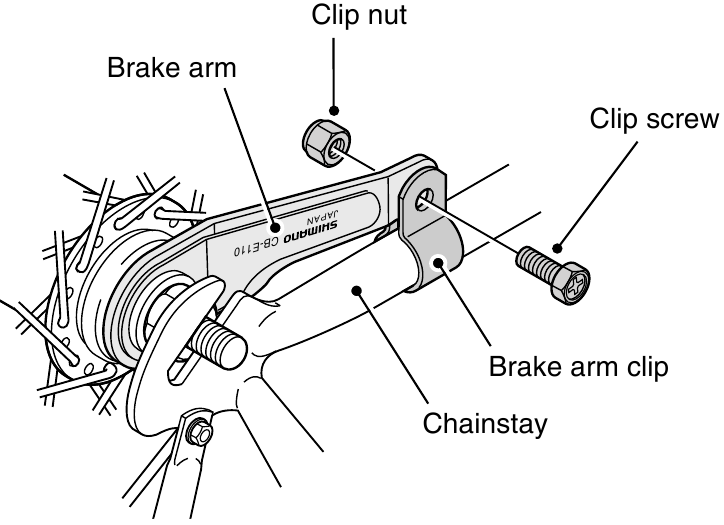

2. Bevestig de remarm aan de achtervork met de remarmclip en draai vervolgens de clipschroef en clipmoer lichtjes aan om de remarm voorlopig vast te zetten.

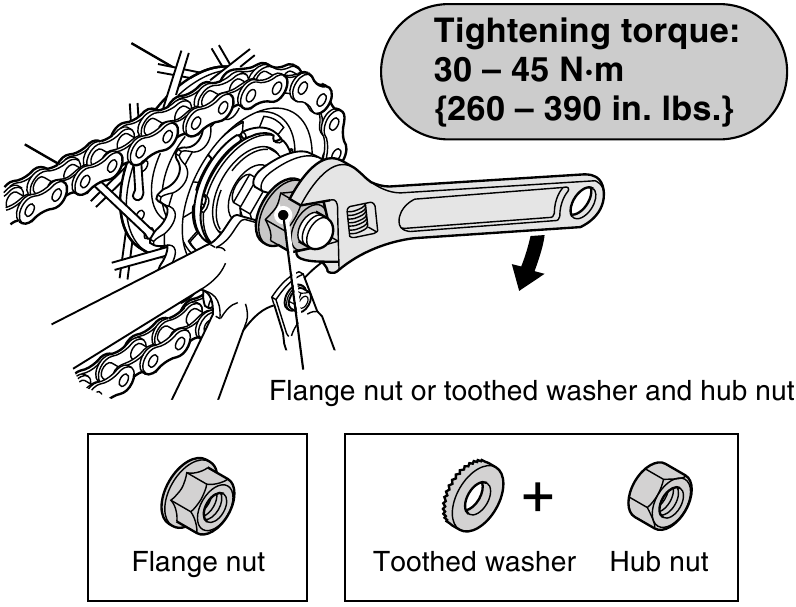

3. Schroef de flensmoeren of de getande ringen en naafmoeren op beide uiteinden van de naafas. Neem hierna de speling in de ketting op en draai vervolgens de flensmoeren of naafmoeren vast om het wiel aan het frame te bevestigen.

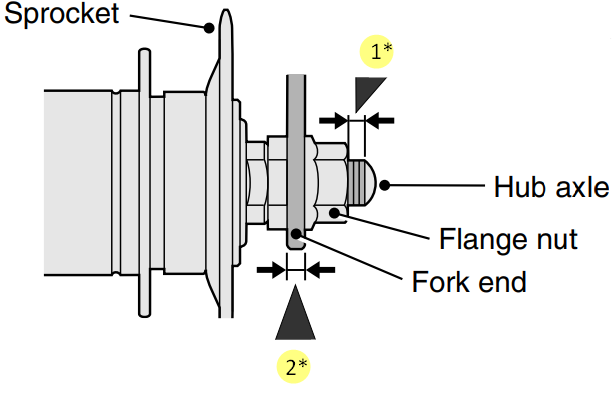

   Opmerking: Controleer of het rechteruiteinde van de naafas minstens 2 mm uitsteekt vanaf de rand van de flensmoer of naafmoer.

   1* Draad moet zichtbaar zijn
   2* Totale afmetingen van vorkuiteinde, standaard en spatbordsteun (varieert afhankelijk van de fiets)

4. Zet de remarm stevig vast aan de achtervork met de remarmclip.
   Opmerking:
   • Draai bij het installeren van de remarmclip de clipschroef stevig aan terwijl u de clipmoer vasthoudt met een steeksleutel van 10 mm.

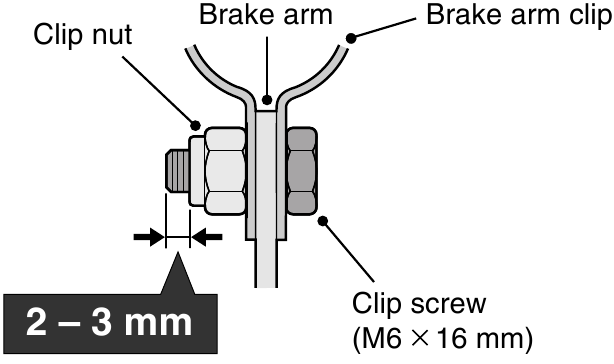

   • Controleer na het installeren van de remarmclip of de clipschroef ongeveer 2 – 3 mm uitsteekt vanaf het oppervlak van de clipmoer.


5. Controleer voordat u de terugtraprem gebruikt of de rem goed werkt en of het wiel soepel draait.

Deze service-instructies leggen uit hoe u de Shimano-fietsonderdelen die op uw nieuwe fiets zijn gebruikt, kunt gebruiken en onderhouden. Neem voor vragen over uw fiets of andere zaken die geen betrekking hebben op Shimano-onderdelen contact op met de plaats van aankoop of de fietsfabrikant.
Deze service-instructies zijn gedrukt op gerecycled papier.
Let op: Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd voor verbetering.
