Shimano EW-RS910 - Junction Handleiding
BELANGRIJKE MEDEDELING
- Neem contact op met de plaats van aankoop of een fietsenhandelaar voor informatie over installatie en afstelling van de producten die niet in de gebruikershandleiding staan. Een dealerhandleiding voor professionele en ervaren fietsenmakers is beschikbaar op onze website (http://si.shimano.com).
- Dit product niet uit elkaar halen of wijzigen.
- Het Bluetooth®-woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door SHIMANO INC. is onder licentie.
Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars.
Lees voor uw veiligheid deze gebruikershandleiding aandachtig door voor gebruik en volg deze voor correct gebruik.
Belangrijke veiligheidsinformatie
Richtlijnen die vervanging vereisen, neem contact op met de plaats van aankoop of een fietsenhandelaar.
- Wanneer de schakelknop wordt bediend, zal de motor die de voorderailleur aandrijft werken naar de schakelpositie zonder te stoppen, dus wees voorzichtig dat uw vingers er niet tussen komen.
- Bewaar de gebruikershandleiding zorgvuldig op een veilige plaats voor latere raadpleging na het zorgvuldig lezen ervan.
Opmerking
- Zorg ervoor dat u dummy-stekkers bevestigt aan alle ongebruikte aansluitingen.
- Dit is een kleine waterdichte connector. Herhaal het aansluiten en loskoppelen niet. Het kan de functie aantasten.
- Pas op dat er geen water in de terminal komt.
- De componenten zijn ontworpen om volledig waterdicht te zijn om bestand te zijn tegen natte weersomstandigheden; dompel ze echter niet opzettelijk onder in water.
- Maak de fiets niet schoon in een hogedrukreiniger. Als er water in een van de onderdelen komt, kunnen er problemen ontstaan of kan er roest ontstaan.
- Behandel de producten voorzichtig en vermijd blootstelling aan sterke schokken.
- Gebruik geen verdunners of soortgelijke stoffen om de producten te reinigen. Dergelijke stoffen kunnen de oppervlakken beschadigen.
- Neem contact op met de plaats van aankoop voor updates van de productsoftware. De meest actuele informatie is beschikbaar op de Shimano-website.
- Producten worden niet gegarandeerd tegen natuurlijke slijtage en achteruitgang door normaal gebruik en veroudering.
- Voor maximale prestaties raden we Shimano-smeermiddelen en onderhoudsproducten aan.
Regelmatige controles voordat u op de fiets gaat rijden
Controleer de volgende punten voordat u op de fiets gaat rijden. Als er problemen worden gevonden met de volgende items, neem dan contact op met de plaats van aankoop of een fietsenhandelaar.
- Is de junction (A) goed vastgemaakt?
- Is er voldoende lading in de batterij?
- Is er merkbare schade aan de elektrische bedrading?

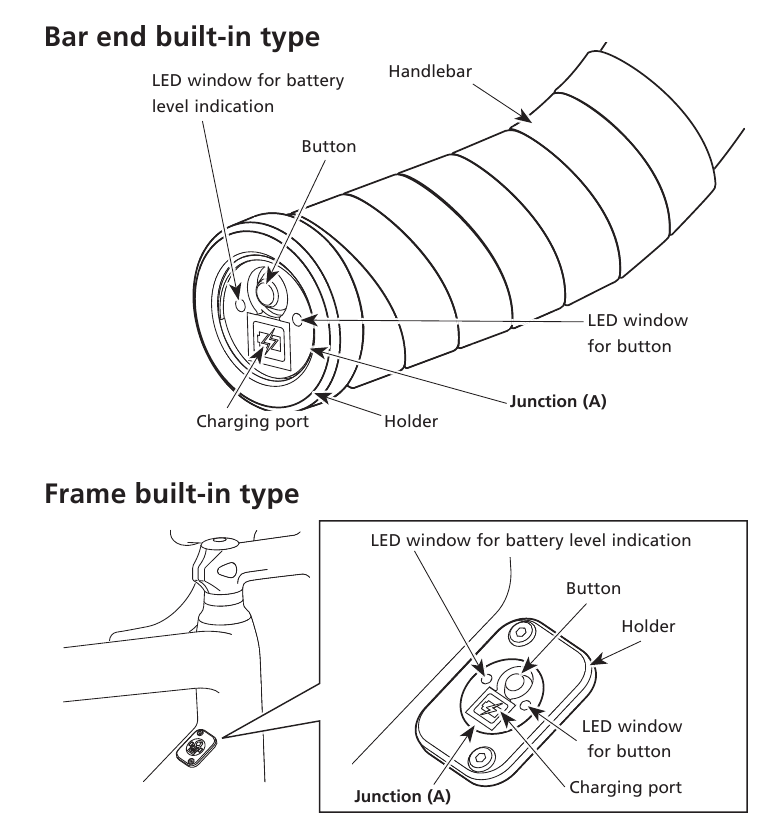

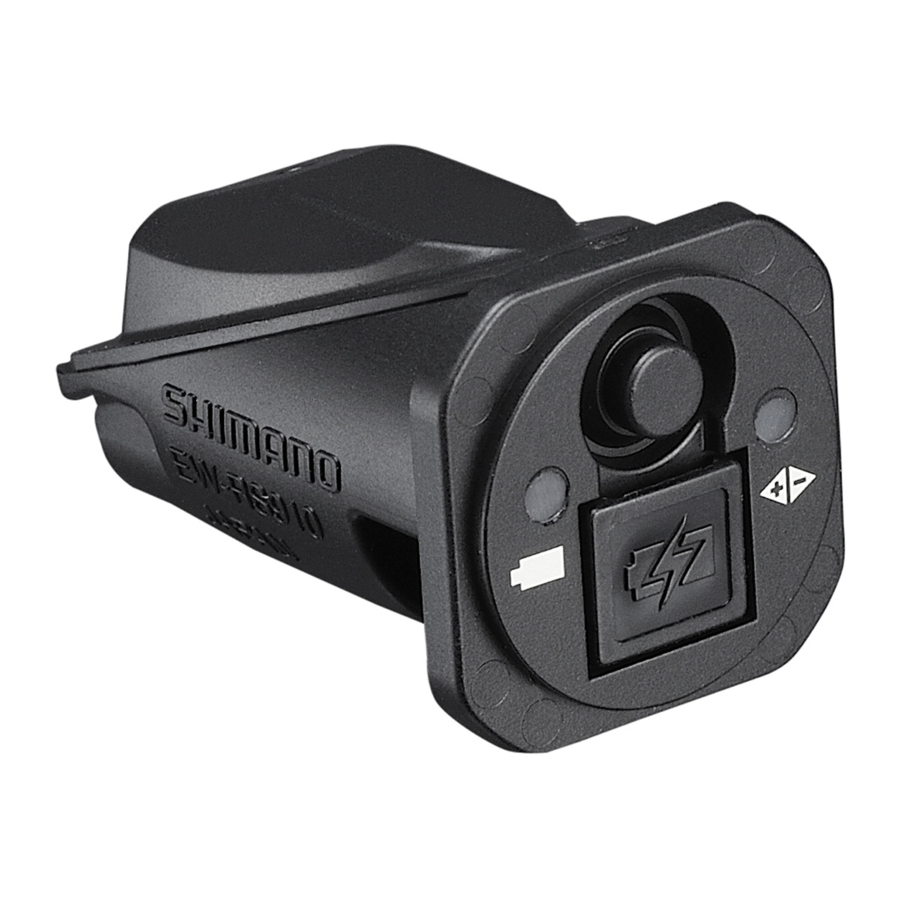

Namen van onderdelen
Hoe verbindingen te maken
Bluetooth® LE verbinding
Schakel, voordat u een verbinding tot stand brengt, Bluetooth LE in op de smartphone/tablet.
- Open E-TUBE PROJECT en stel deze in om te luisteren naar Bluetooth LE-signalen.
- Druk op de knop op junction (A) totdat de groene LED en de rode LED afwisselend beginnen te knipperen. De unit begint met de signaaloverdracht. De unitnaam wordt weergegeven in E-TUBE PROJECT.
- Selecteer de unitnaam die op het scherm wordt weergegeven.
* Om de verbinding te verbreken, annuleert u de Bluetooth LE-verbinding vanaf de smartphone/tablet. (De fietscomputer verlaat de verbindingsmodus en keert terug naar de normale bedrijfsmodus.)
Operatie
Schakelmodi schakelen
De beschikbare bedieningsmodi verschillen afhankelijk van de unit gecombineerd met junction (A).
Extern type: SM-BMR1,SM-BMR2, Ingebouwd type: SM-BTR2
Om de afstelmodus (Adjustment mode) of de RD-beveiligingsresetmodus (RD Protection Reset mode) te beëindigen, drukt u 0,5 seconden of langer. Neem voor de instelprocedure contact op met een dealer of een agentschap.
Extern type: BM-DN100, Ingebouwd type: BT-DN110
Om de afstelmodus (Adjustment mode) of de RD-beveiligingsresetmodus (RD Protection Reset mode) te beëindigen, drukt u 0,5 seconden of langer. Neem voor de instelprocedure contact op met een dealer of een agentschap.
Schakelmodusselectie
Een dubbele klik op de modusschakelaar verandert de schakelmodi als volgt.
Elke keer dat de schakelmodus wordt gewijzigd, veranderen de LED's zoals in de onderstaande illustraties.
| Handmatig schakelen (Manual shift) | ||
 | LED voor batterij niveau indicatie: | Brandt groen (2 seconden) |
| LED voor knop: | Brandt rood (2 seconden) | |
| Synchroon schakelen 1 (Synchronized shift 1) | ||
 | LED voor batterij niveau indicatie: | Knippert groen (2 keer) |
| LED voor knop: | Knippert rood (2 keer) | |
| Synchroon schakelen 2 (Synchronized shift 2) | ||
 | LED voor batterij niveau indicatie: | Knippert groen (3 keer) |
| LED voor knop: | Knippert rood (3 keer) | |

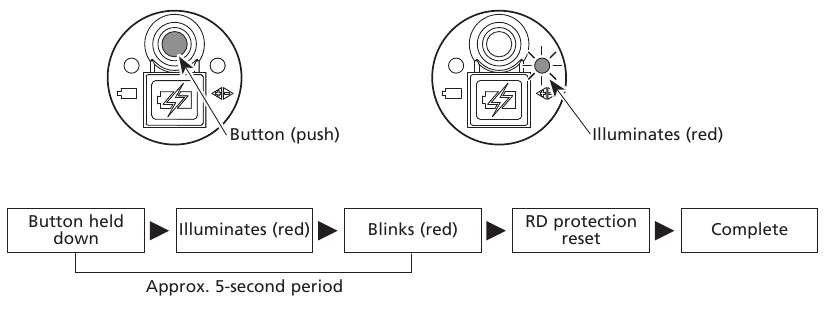

Over de RD-beveiligingsfunctie
* Draai aan het voorste kettingwiel terwijl u de werking herstelt nadat de RD-beveiligingsfunctie is geactiveerd.
Als de fiets een sterke impact ondervindt, treedt de RD-beveiligingsfunctie in werking en wordt de verbinding tussen de motor en de link kortstondig verbroken, zodat de achterderailleur niet meer werkt. Dit wordt gedaan om het systeem te beschermen in tijden zoals wanneer de fiets omvalt. Als dit gebeurt, houdt u de knop op junction (A) 5 seconden of langer ingedrukt. Dit herstelt de verbinding tussen de motor en de link en heft de RD-beveiligingsfunctie voor de achterderailleur op. Als herstel niet kan worden uitgevoerd via knopbediening, is handmatige bediening ook mogelijk. Raadpleeg vooraf een distributeur.
Wanneer de rode LED op junction (A) brandt, kan de achterderailleur niet schakelen. Houd de knop ingedrukt totdat de rode LED uitgaat.

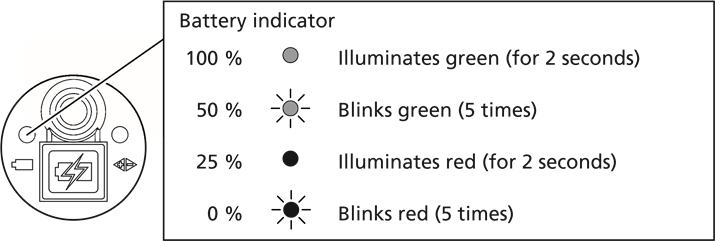

Hoe het batterijniveau te controleren
Houd een van beide schakel schakelaars 0,5 seconden of langer ingedrukt.
De status van de LED voor batterijniveau-indicatie verandert in een van de onderstaande. Na het aangeven van het batterijniveau geeft de LED de huidige schakelmodus aan.
* Als de batterijlading laag is, stopt eerst de voorderailleur en vervolgens de achterderailleur. Wanneer de batterij volledig leeg is, stoppen de derailleurs op de posities waar ze voor het laatst naartoe zijn geschakeld. Als de batterij-indicator rood brandt, is het raadzaam om de batterij zo snel mogelijk op te laden.
