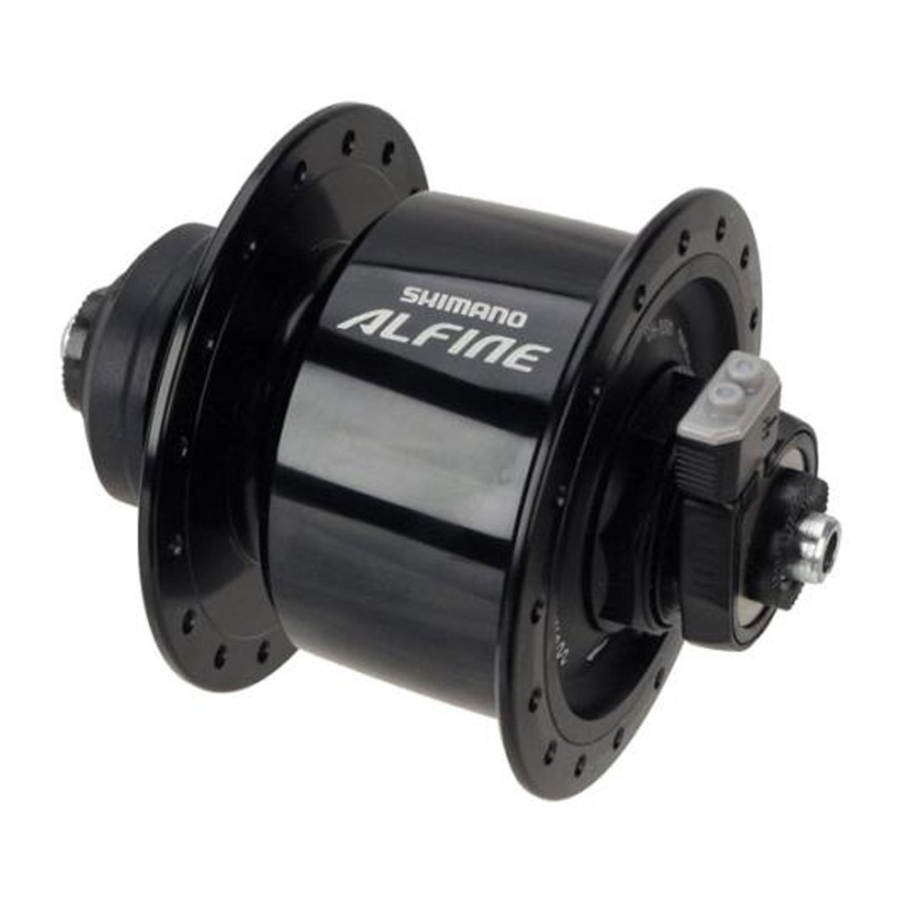

Installatie van het voorwiel

Installeer het wiel zo dat de kant met de aansluitklem van de naafdynamo zich aan de rechterkant bevindt wanneer u naar de voorkant van de fiets kijkt, en zo dat de naafaansluitklem is uitgelijnd met de voorvork of met de mandsteun.

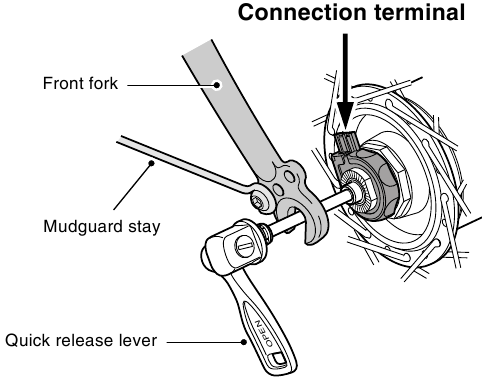

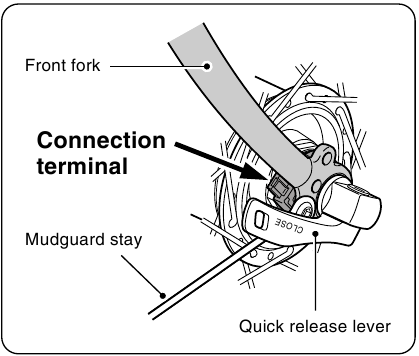

Installeer vervolgens volgens de procedure in de onderstaande afbeelding, zodat de aansluitklem naar boven wijst. Forceer de aansluitklem niet om te draaien nadat de snelspanner is vastgezet.

Opmerking:

De getande asring is niet nodig voor een snelspanner type.
Sluit de twee draden aan om ervoor te zorgen dat de stroom soepel loopt.

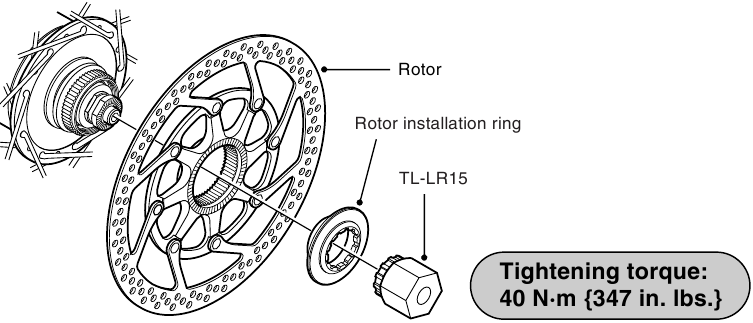

Installatie van de rotor

Algemene veiligheidsinformatie

Om ernstig letsel te voorkomen:

Lees de service-instructies zorgvuldig door voordat u de onderdelen installeert. Losse, versleten of beschadigde onderdelen kunnen ernstig letsel veroorzaken aan de berijder. We raden ten zeerste aan om alleen originele Shimano-vervangingsonderdelen te gebruiken.
Controleer of de wielen goed vastzitten voordat u op de fiets gaat rijden. Als de wielen op enigerlei wijze los zitten, kunnen ze van de fiets loskomen en ernstig letsel veroorzaken.
Controleer of de lamp normaal brandt tijdens het rijden in het donker.
Lees deze Technische Service Instructies zorgvuldig door en bewaar ze op een veilige plaats voor latere raadpleging.

De naafdynamo genereert een extreem hoge spanning. Raak nooit de aansluitklem van de naafdynamo rechtstreeks aan tijdens het rijden op de fiets of terwijl het wiel draait. Het aanraken van de dynamo-aansluiting kan een elektrische schok veroorzaken.

OPMERKING:

Zorg ervoor dat u deze Service Instructies samen met de Service Instructies voor het schijfremsysteem leest.
Volgens de Duitse voorschriften (StVZO) vereist een naafdynamo in Duitsland overspanningsbeveiliging. Deze naafdynamo heeft geen overspanningsbeveiliging in de naaf zelf. Gebruik een externe overspanningsbeveiliging met een symbool om aan te tonen dat deze voldoet aan de Duitse voorschriften (Shimano SM-DH10 overspanningsbeveiliging of een soortgelijk product).
Controleer de mate van parallelheid van het voorvorkuiteinde. Als het voorvorkuiteinde ernstig uit het lood staat, kan vervorming van de naafas geluid veroorzaken door een obstructie in de naafdynamo.
Installeer de naafdynamo op de voorvork zodat de kant met de aansluitklem zich aan de rechterkant bevindt wanneer u naar de voorkant van de fiets kijkt. Als de kant met de aansluitklem naar links wijst, draait de naafdynamo mogelijk niet goed tijdens het rijden.
Controleer of de aansluitklem van de naafdynamo goed is aangesloten voordat u de naafdynamo gebruikt.
Compatibele lampen

Voorlamp	Achterlicht
6.0 V/ 2.4 W	6.0 V/ 0.6 W
6.0 V/ 3.0 W

Als de lamp van de voor- of achterlamp doorbrandt, wordt er een overmatige spanning op de resterende lamp uitgeoefend en wordt de levensduur van de lamp verkort, dus doorgebrande lampen moeten zo snel mogelijk worden vervangen.
Lampen met elektrische circuits, zoals automatische lampen, kunnen beschadigd raken als er met hoge snelheid op de fiets wordt gereden.
Als de lamp vaak wordt ingeschakeld tijdens het rijden met hoge snelheden, verkort dit de levensduur van de lampen.
Demonteer het interne naafmechanisme niet.
Breng geen smeermiddel aan in de naaf, anders komt het vet eruit en kan dit problemen veroorzaken met de geleiding.
De naafdynamo zorgt ervoor dat het draaien van het wiel iets zwaarder wordt vanwege de magneet in de naaf.
Onderdelen zijn niet gegarandeerd tegen natuurlijke slijtage of aantasting als gevolg van normaal gebruik.

Aansluiting van de kabels

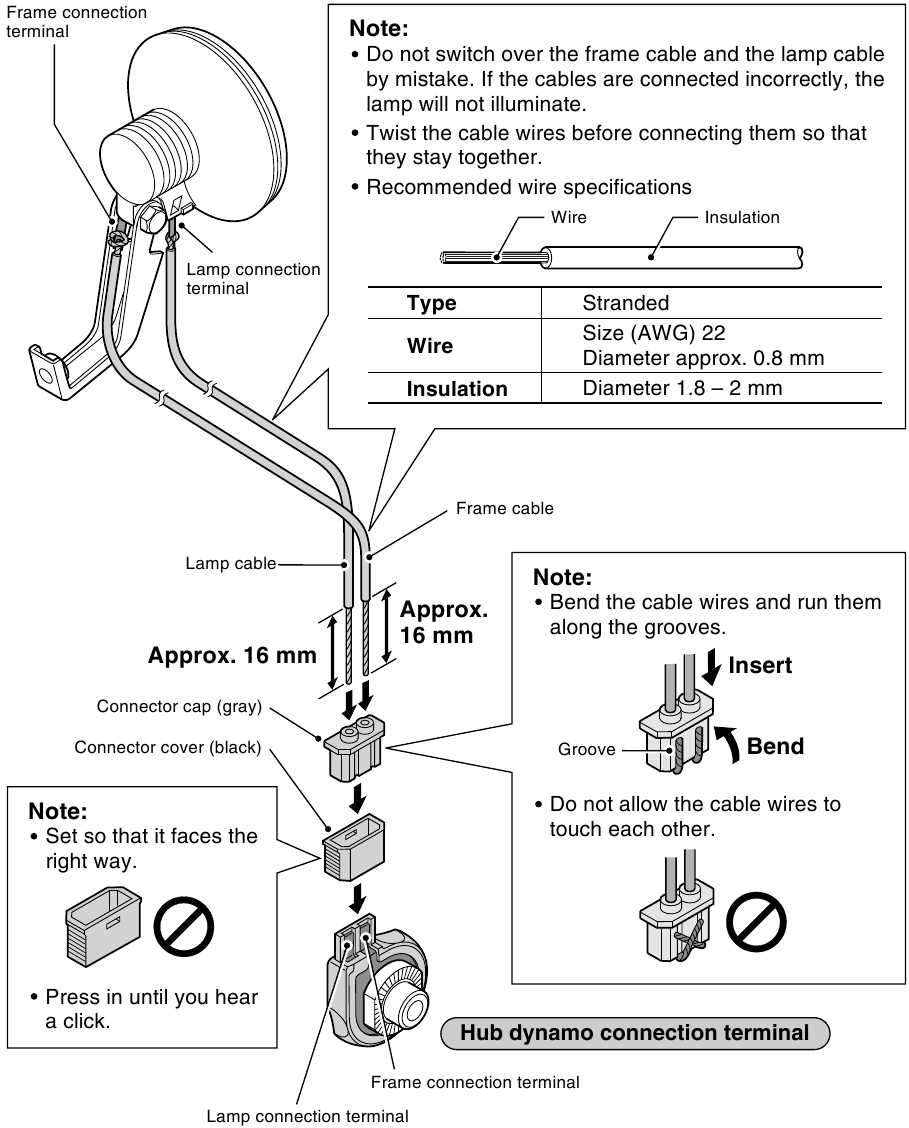

Sluit de kabels aan zoals weergegeven in de onderstaande afbeelding.

Opmerking:
Schraap de verf weg van de frame-aansluitklem van de lamp en de lampaansluitklem bij het aansluiten van de kabels.

Opmerking:

Verwissel de framekabel en de lampkabel niet per ongeluk. Als de kabels verkeerd zijn aangesloten, zal de lamp niet branden.
Draai de kabeldraden in elkaar voordat u ze aansluit, zodat ze bij elkaar blijven.
Aanbevolen draadspecificaties

Opmerking:

Buig de kabeldraden en laat ze langs de groeven lopen.
Zorg ervoor dat de kabeldraden elkaar niet raken.

Opmerking:

Stel zo in dat het de goede kant op staat.
Druk naar binnen totdat u een klik hoort.

Opmerking:

Bevestig de kabel aan de voorvork of de mandsteun zodat deze niet tussen de spaken of andere onderdelen bekneld raakt tijdens het rijden. Als de positie van de naafdynamo ten opzichte van de lamp kan veranderen tijdens het rijden, bijvoorbeeld bij gebruik van een verende voorvork, zorg er dan voor dat de kabel zo is aangesloten dat deze op geen enkel punt binnen het bewegingsbereik te los of te strak zit.
Sluit zo aan dat de stroom van de naafdynamo via de kabel stroomt van de lampaansluitklem van de naafdynamo naar de frame-aansluitklem.

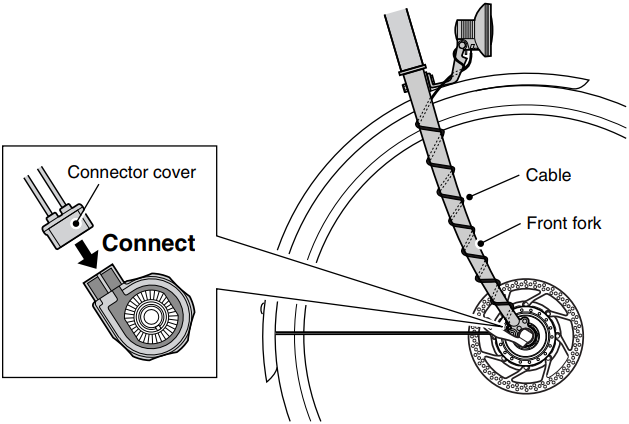

Om de lamp los te koppelen van de naafdynamo, verwijdert u de connectorafdekking.
Rijd niet op de fiets terwijl de connectorafdekking is verwijderd, anders kan de kabel vast komen te zitten in het fietswiel.
Verwijder eerst de connectorafdekking bij het verwijderen van het fietswiel. Als de kabels sterk worden getrokken, kunnen de kabeldraden breken of slechte contacten veroorzaken. Bevestig bovendien bij het installeren van het wiel eerst het wiel aan de voorvork en sluit vervolgens de connectorafdekking aan.

De lampverlichting controleren

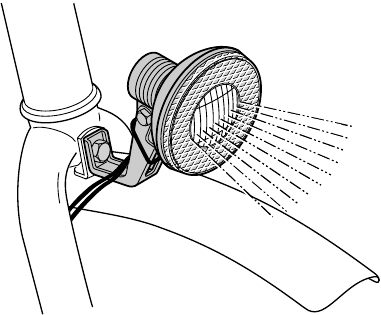

Draai het voorwiel rond en controleer of de lamp brandt.

Deze service-instructies leggen uit hoe u de Shimano-fietsonderdelen die op uw nieuwe fiets zijn gebruikt, kunt gebruiken en onderhouden. Neem voor vragen over uw fiets of andere zaken die geen betrekking hebben op Shimano-onderdelen contact op met de plaats van aankoop of de fietsfabrikant.

Let op: specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd voor verbetering.
