Bang & Olufsen BeoPlay S8 - Luidsprekershandleiding

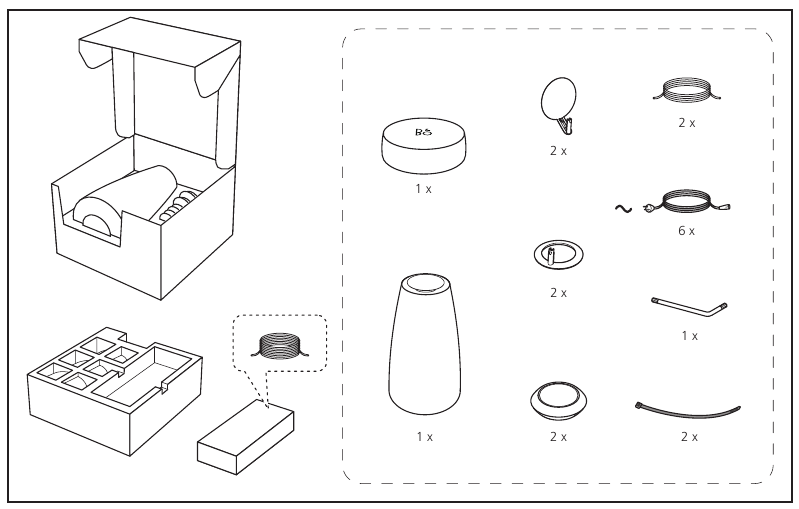

Inhoud van de doos
Laat de subwoofer in de doos zitten wanneer u de kabels aansluit. De doos kan verschillende netsnoeren bevatten. U hebt slechts één netsnoer nodig voor de installatie.
Technische specificaties, functies en het gebruik ervan kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Hoe te gebruiken

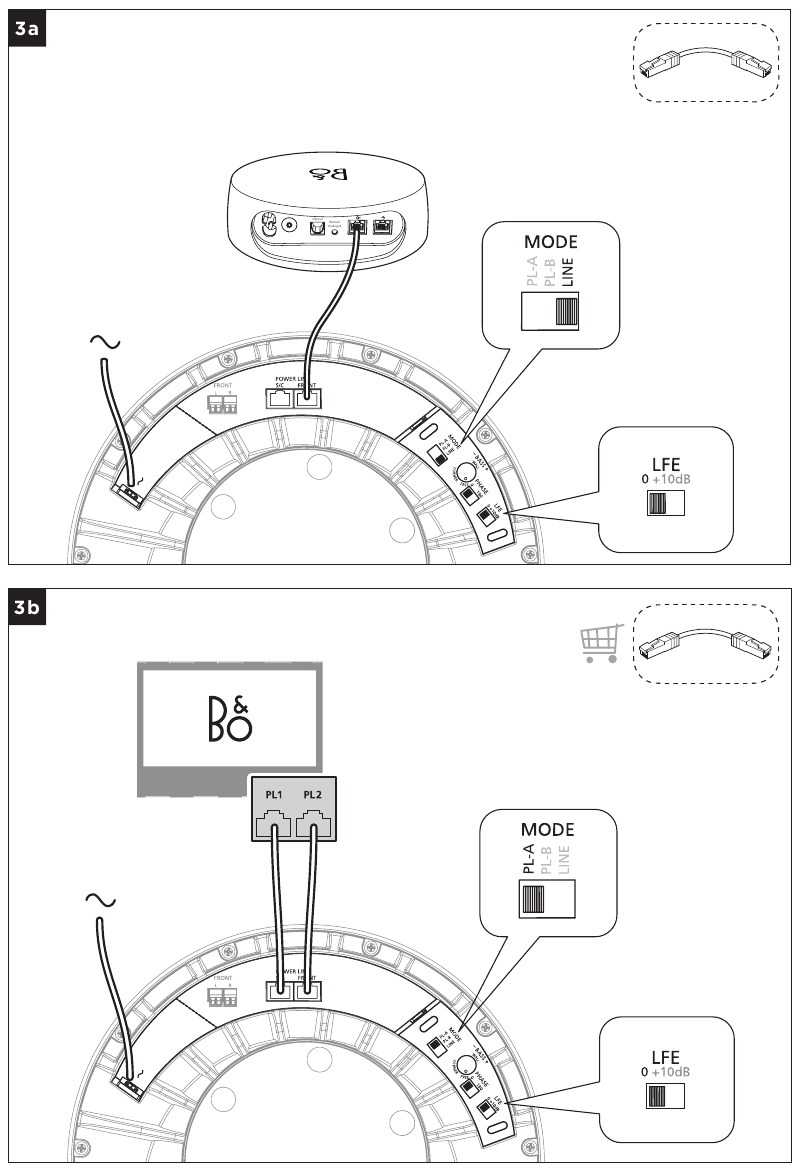

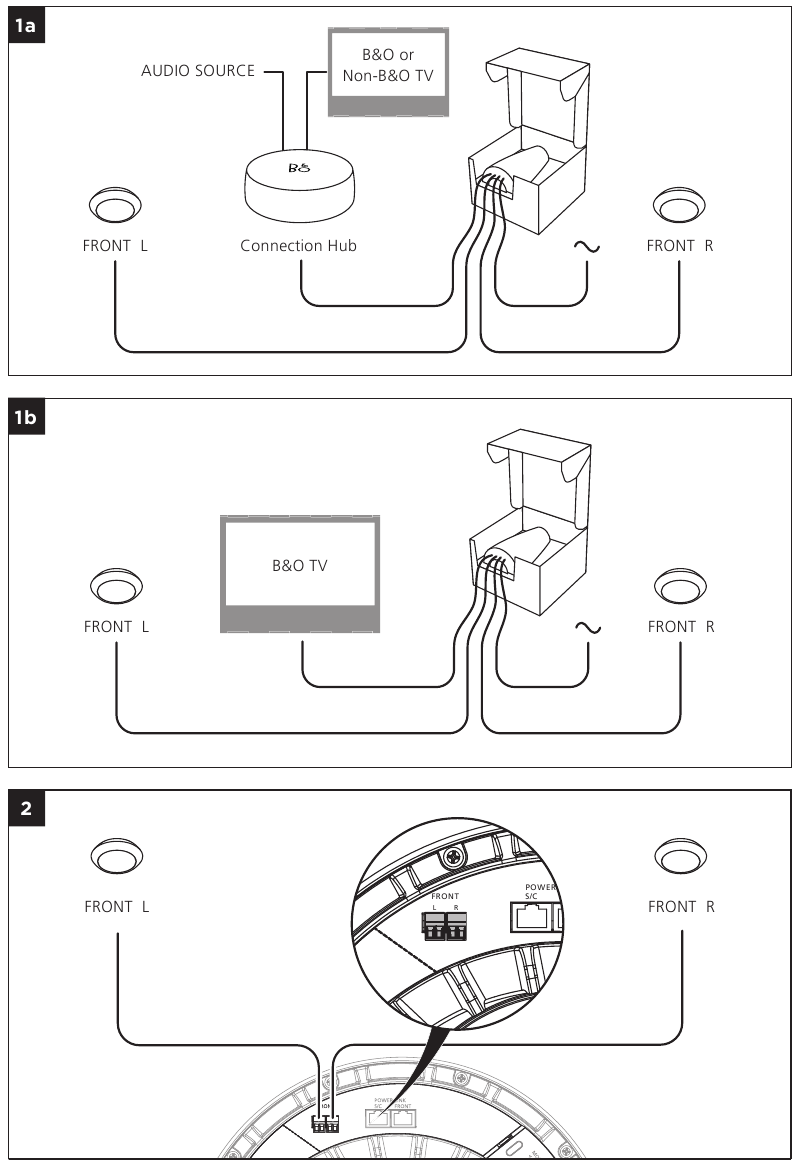

Nadat u hebt besloten waar u de satellieten en de subwoofer wilt plaatsen, trekt u de kabels van elke satelliet naar de subwoofer. Trek vervolgens de relevante kabels van de subwoofer naar de Connection Hub.
Connection Hub

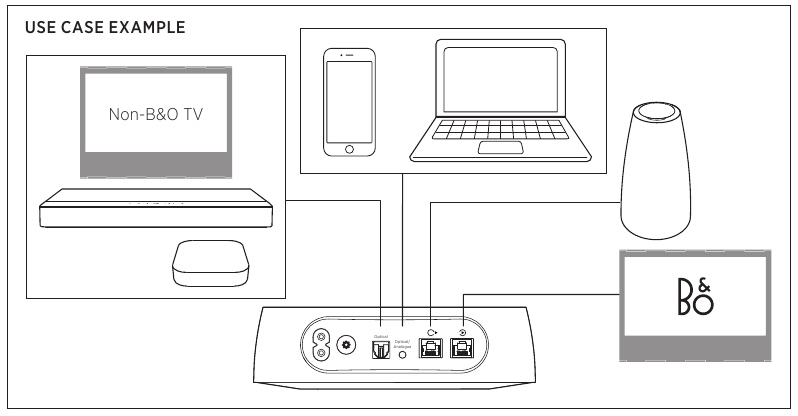

GEBRUIKSSITUATIE VOORBEELD
Met de Connection Hub kunnen gebruikers tot drie audiobronnen (bijv. tv, audio streaming apparaat en versterker) aansluiten, afhankelijk van hoe u uw product wilt instellen. U moet de optische kabel en analoge kabel afzonderlijk aanschaffen. Met de Connection Hub kunt u het volume wijzigen via IR-learning door de afstandsbediening. De Connection Hub schakelt automatisch over naar een audiobron die afspeelt ("plays").
IR-leren
De Connection Hub maakt IR-leren mogelijk voor drie commando's (volume hoger, volume lager en dempen (mute)) van een niet-B&O tv-afstandsbediening. De B&O tv-afstandsbediening ondersteunt geen IR-leren voor deze Connection Hub. Om IR-leren uit te voeren, richt u uw afstandsbediening altijd op de voorkant van het product. Schakel eerst de Connection Hub in en druk lang op de multi-knop. De indicator knippert oranje, wat aangeeft dat de Connection Hub klaar is om een IR-commando te ontvangen. Druk vervolgens op de volume hoger-knop op de afstandsbediening en de indicator knippert één keer wanneer hij het IR-commando ontvangt. Herhaal deze stappen meer dan drie keer. Als het commando succesvol is geprogrammeerd, wordt de indicator twee seconden continu groen en knippert vervolgens oranje om te wachten op het volgende IR-commando (volume lager en vervolgens dempen (mute)). Wanneer alle drie de IR-commando's zijn geprogrammeerd, wordt de indicator twee seconden continu groen en vervolgens continu wit. Als een commando mislukt tijdens het programmeren, wordt de indicator twee seconden continu rood en knippert vervolgens oranje om aan te geven dat hij wacht op een IR-commando.

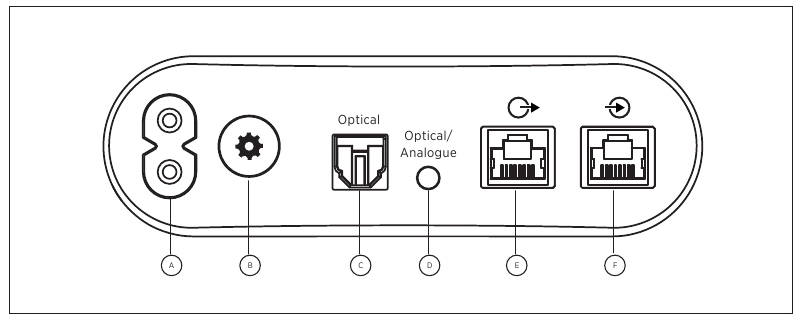

Overzicht
- Stroomingang
- Multi-knop
- Optische ingang
- Mini optisch + analoog
- Powerlink uitgang
- Powerlink ingang
Automatisch schakelende bron
De Connection Hub schakelt automatisch over naar de actieve ingangsbron.
Handmatig schakelende bron
Druk kort op de multi-knop om te schakelen tussen Optisch, Optisch/Analoog en Powerlink ingang.
Vaste volume aanpassing
Druk tweemaal op de muti-knop om lokale volumeregeling uit te schakelen. De indicator wordt rood voor de bron in deze modus.

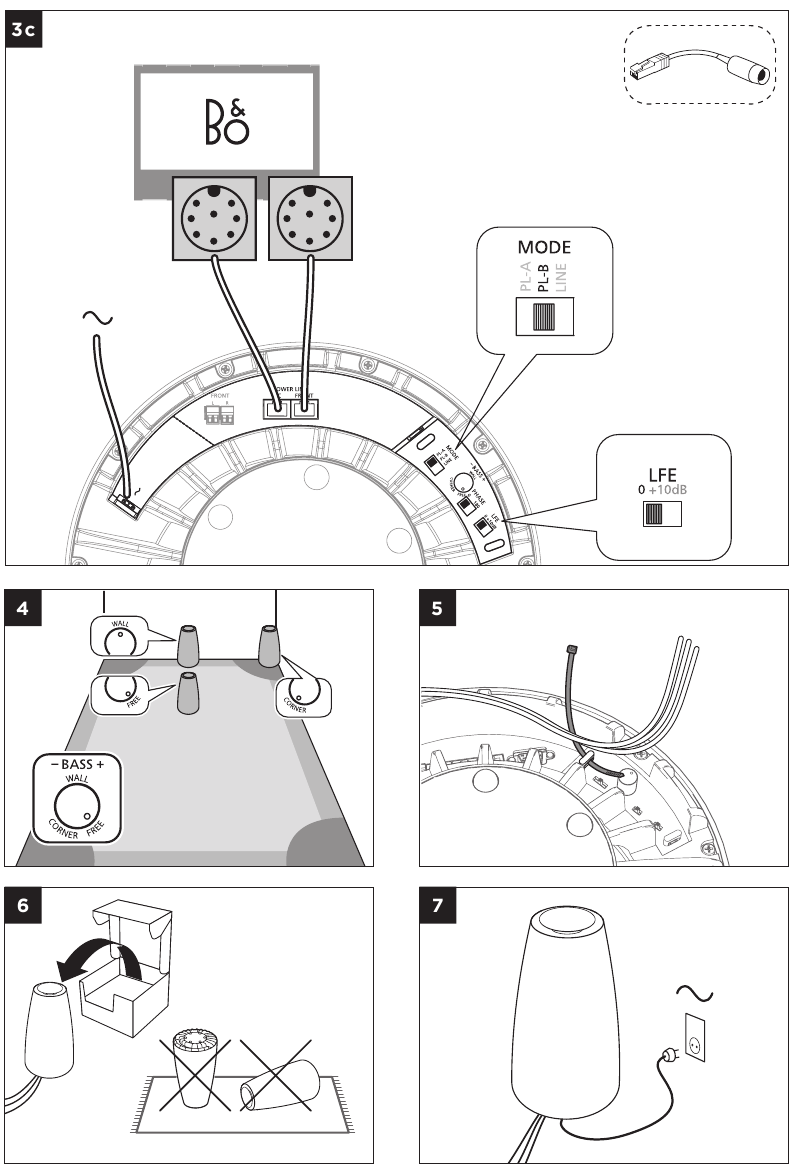

MODUS
Selecteer LIJN wanneer u de Connection Hub gebruikt, en selecteer PL-A (
) of PL-B (
) voor Bang & Olufsen-producten (vergeet niet om het luidsprekertype op uw tv te selecteren).
FASE

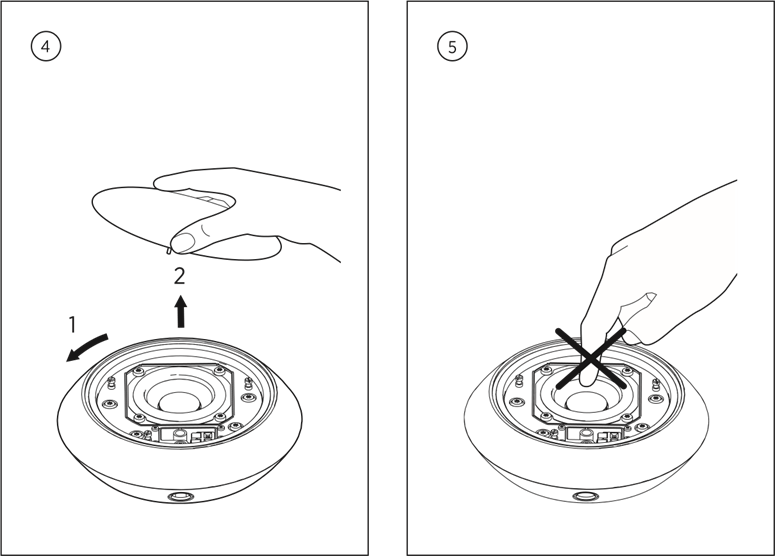

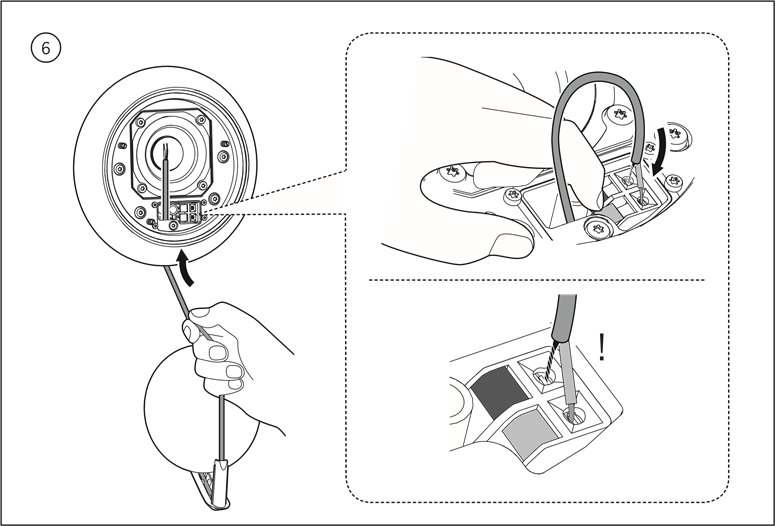

Selecteer om het geluid te wijzigen op basis van de afstand tussen de subwoofer en de satellieten. Schakel tussen 0° (standaard) en 180° totdat het geluid van de satellieten en de subwoofer coherent is.

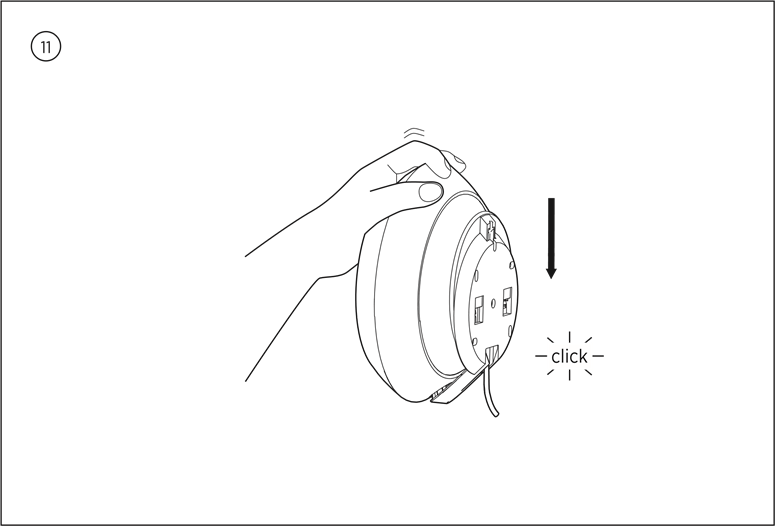

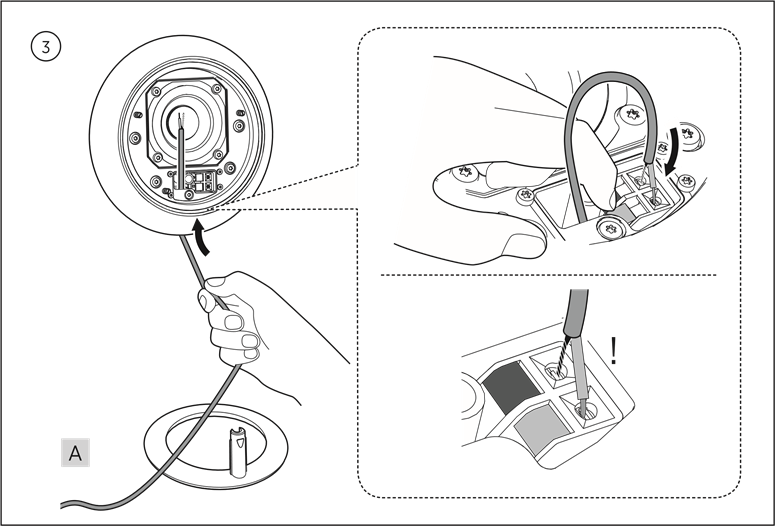

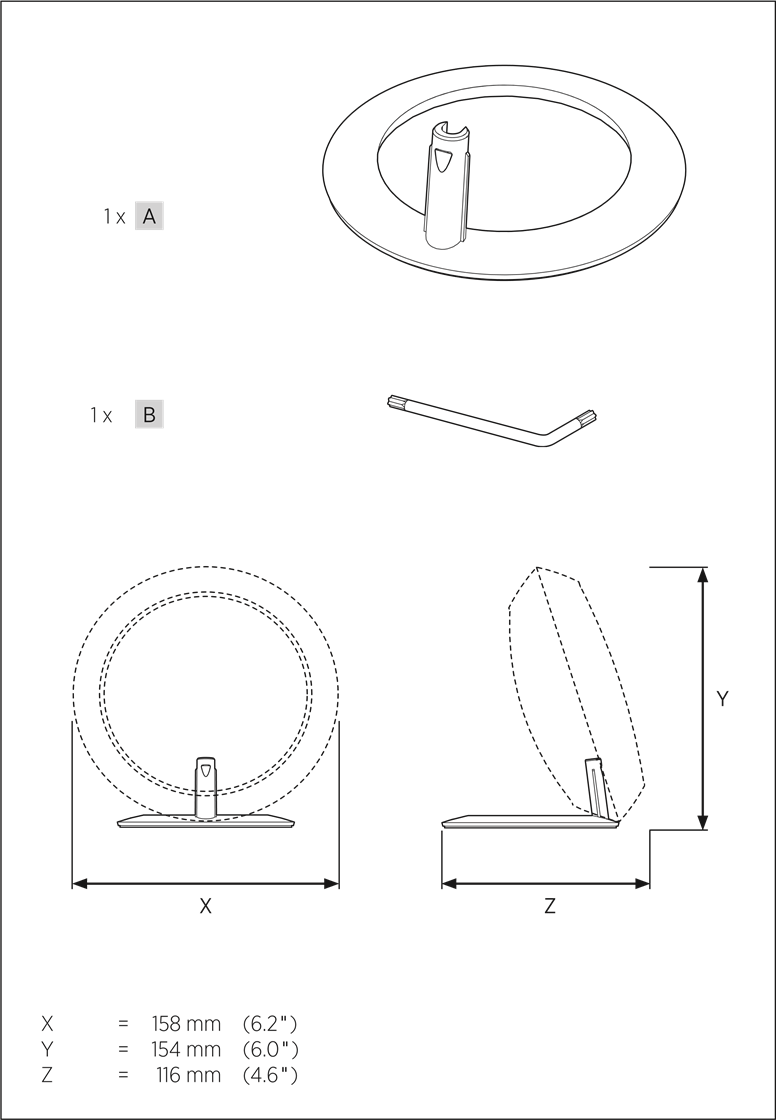

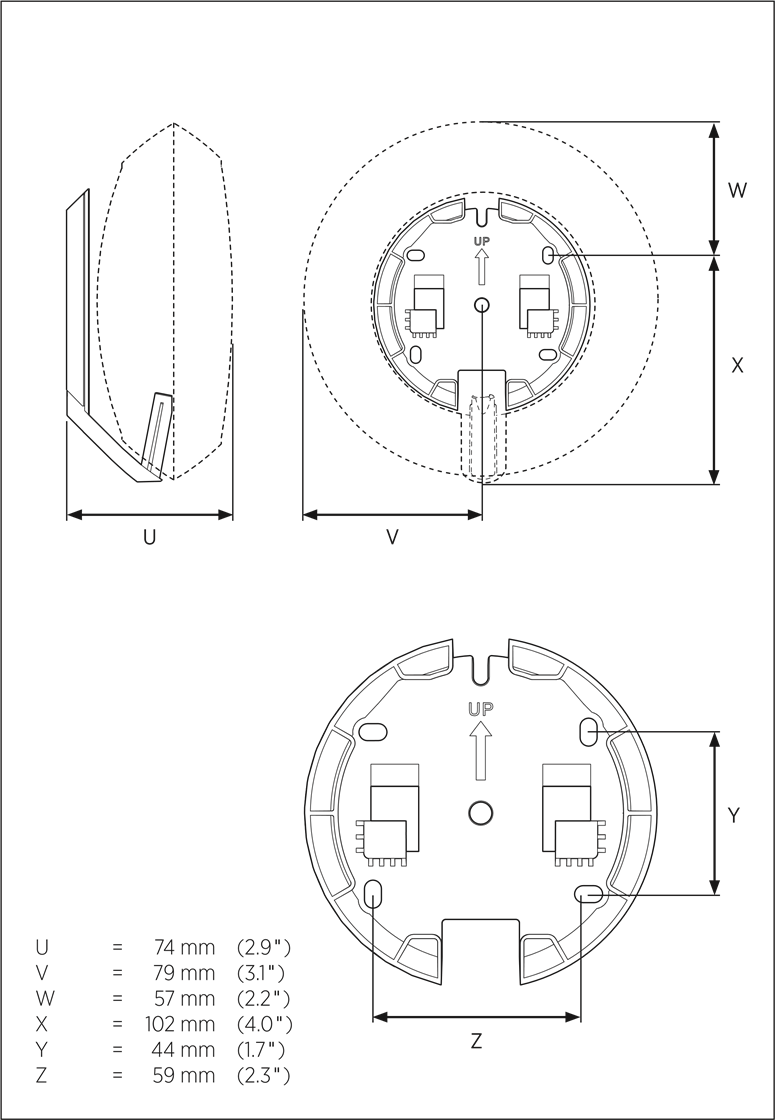

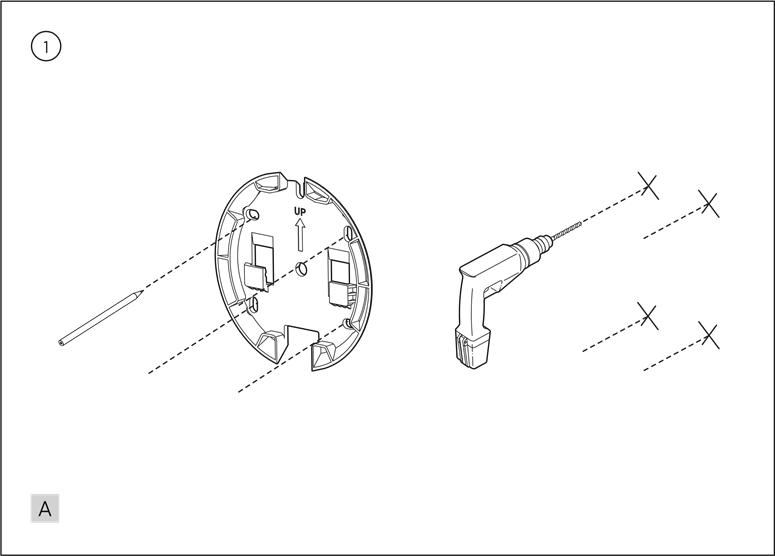

Gebruik de juiste maat en het juiste type schroeven en muurankers - rekening houdend met de constructie en de staat van de muur. Gebruik 4 schroeven met platte kop (ø 4 mm – 0,16") en muurankers met een minimale belasting van 3,5 kg (7,7 lbs).
Speciale opmerking over gips- en lichte scheidingswanden Als u van plan bent het product aan een gipswand (d.w.z. een gipsplaat of wandplaat) op te hangen, moet de muurbeugel aan een verticale stijl worden bevestigd. De montage is geëvalueerd voor gebruik op een gipsplaatoppervlak. Gebruik 2 schroeven met platte kop (ø 4 mm – 0,16") om door het gips te dringen. Schroef minimaal 25 mm (1") in een verticale stijl. Bevestig twee extra schroeven die geschikt zijn voor gipswanden.
Registreer u online op www.beoplay.com/register om belangrijke informatie over product- en software-updates te ontvangen - en om opwindend nieuws en aanbiedingen van B&O PLAY te ontvangen. Als u uw product in een BANG & OLUFSEN-winkel of op www.beoplay.com hebt gekocht, bent u automatisch geregistreerd
www.beoplay.com/s8/learnmore
