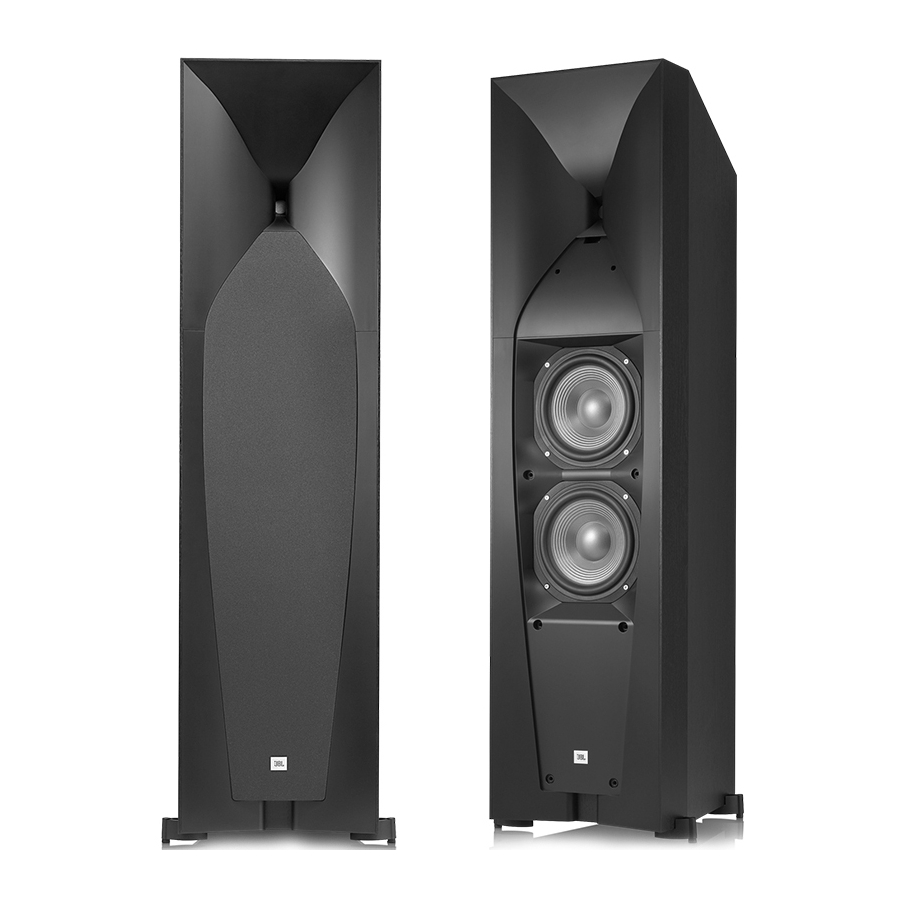

JBL Studio 590/Studio 580/Studio 570/Studio 530 – Luidsprekers Studio Series Handleiding

DANK U VOOR HET KIEZEN VAN DIT JBL PRODUCT

Al meer dan 60 jaar zijn JBL^®-ingenieurs betrokken bij elk aspect van muziek- en filmopname en -weergave, van liveoptredens tot de opnames die u onderweg en thuis, in uw auto of op kantoor afspeelt.

We zijn ervan overtuigd dat het JBL-systeem dat u hebt gekozen elke noot van het plezier zal bieden dat u verwacht – en dat u, wanneer u overweegt extra audioapparatuur voor uw huis, auto of kantoor aan te schaffen, opnieuw voor JBL-producten zult kiezen.

Neem even de tijd om uw nieuwe product te registreren op onze website, www.jbl.com. Door u te registreren, kunnen we u op de hoogte houden van onze nieuwste ontwikkelingen en kunnen we onze klanten beter begrijpen en producten bouwen die aan hun behoeften voldoen.

MEEGELEVERDE ARTIKELEN

Studio 590
Een Studio 590-luidspreker; een hoornkap; twee poortbuisinzetstukken; vier metalen spikes

Studio 580
Een Studio 580-luidspreker; een hoornkap; een poortbuisinzetstuk; vier metalen spikes

Studio 570
Een Studio 570-luidspreker; een hoornkap; een poortbuisinzetstuk; vier metalen spikes

Studio 520C
Een Studio 520C-luidspreker; twee hoornkappen; een hulpmiddel voor het verwijderen van de grille; een kaart met zelfklevende rubberen voetjes

Studio 530
Twee Studio 530-luidsprekers; twee hoornkappen; twee poortbuisinzetstukken; twee kaarten met zelfklevende rubberen voetjes

PLAATSING

Studio 590/Studio 580/Studio 570/Studio 530 – LINKER- EN RECHTERKANALEN

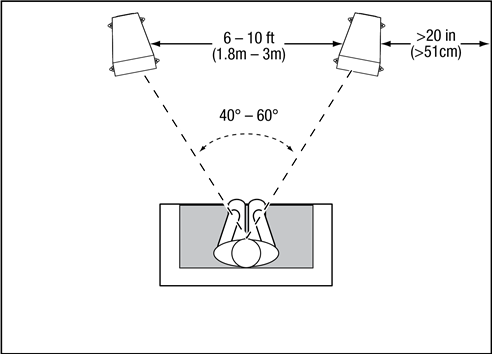

Voor de beste resultaten plaatst u de luidsprekers 1,8 m – 3 m (6 – 10 voet) uit elkaar. Door de luidsprekers naar de luisterpositie te richten, kan de stereoafbeelding worden verbeterd. De luidsprekers produceren het meest nauwkeurige stereogeluid wanneer de hoek tussen de luisteraar en de luidsprekers tussen 40 en 60 graden ligt.

Over het algemeen zal de basweergave toenemen naarmate de luidspreker dichter bij een muur of hoek wordt geplaatst.

Voor de beste prestaties raden we aan om de luidsprekers op een afstand van minimaal 51 cm (20 inch) van de zijmuren te plaatsen.

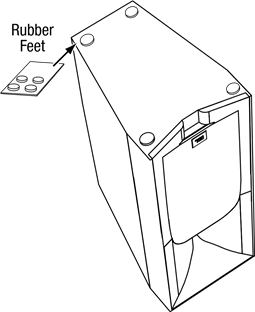

• Plaats Studio 530-boekenplankluidsprekers zo dat de middelpunten van hun hoorns zich ongeveer op oorhoogte bevinden. Verwijder de zelfklevende rubberen voetjes van de kaart en breng ze aan op de onderkant van de luidsprekers.

DE MEEGELEVERDE SPIKES GEBRUIKEN (Studio 590/Studio 580/Studio 570)

Er worden vier metalen spikes meegeleverd voor gebruik wanneer u de luidspreker op een vloer met vloerbedekking plaatst. Het gebruik van de spikes ontkoppelt de luidspreker van de vloer en voorkomt ongewenste akoestische demping.

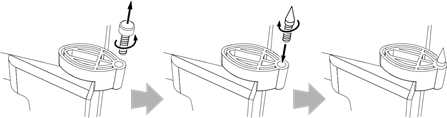

De spikes plaatsen:

1. Leg de luidspreker voorzichtig op zijn kant (niet op de voor- of achterkant) op een zacht, niet-schurend oppervlak.
2. Schroef de rubberen bumpers los en verwijder ze van de voetjes van de luidspreker.

3. Schroef elke spike in het schroefdraadinzetstuk in elke voet. Zorg ervoor dat alle vier de spikes volledig zijn vastgeschroefd voor stabiliteit.

Opmerking: Sleep de luidspreker NOOIT om hem te verplaatsen, omdat dit de spikes, de voetjes en/of de luidsprekerbehuizing zelf zal beschadigen. Til de luidspreker altijd op en draag hem naar zijn nieuwe locatie.

Studio 520C

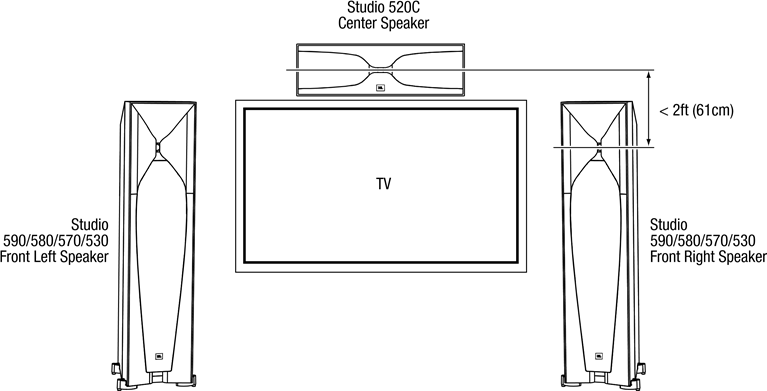

U moet de 520C centerluidspreker direct boven of onder het midden van uw tv-scherm plaatsen. Het midden van de hoorn van de luidspreker mag niet meer dan 61 cm (2 voet) boven of onder het midden van de hoorns van de linker- en rechterluidsprekers aan de voorkant liggen. Als uw tv diep genoeg is, kunt u de centerluidspreker boven op de tv plaatsen, met de voorkant van de luidspreker gelijk met de voorkant van de tv.

• Verwijder de zelfklevende rubberen voetjes van de kaart en breng ze aan op de onderkant van de luidspreker.

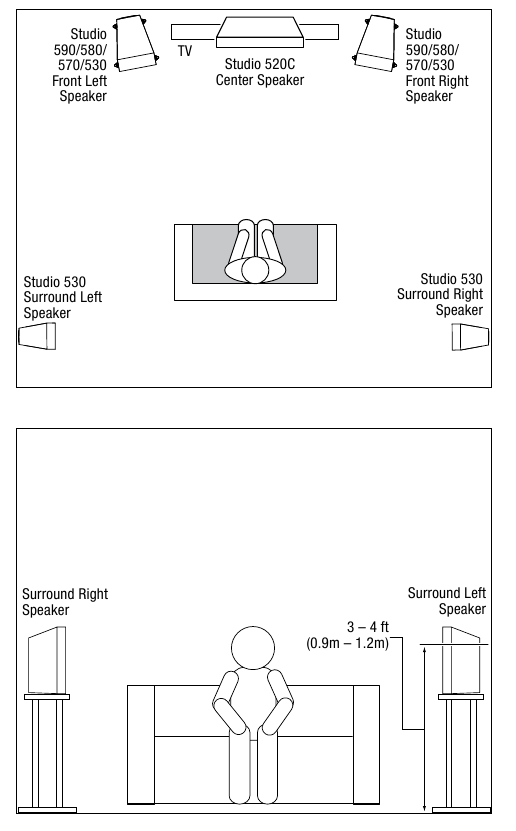

Studio 530 – SURROUNDKANALEN (5.1-KANAALS SYSTEEM)

Wanneer u Studio 530-luidsprekers gebruikt als surroundkanaalluidsprekers in een 5.1-kanaals systeem, plaatst u ze iets achter de luisterpositie, tegenover elkaar. Idealiter zouden ze zich 0,9 m – 1,2 m (3 – 4 voet) boven de vloer moeten bevinden. Een alternatieve locatie zou aan een muur achter de luisterpositie zijn, naar voren gericht. De surroundluidsprekers mogen geen aandacht op zichzelf vestigen terwijl ze spelen. Experimenteer met hun plaatsing totdat u een diffuus, ambient geluid hoort dat de geluiden begeleidt die u hoort van de linker-, rechter- en centerluidsprekers aan de voorkant.

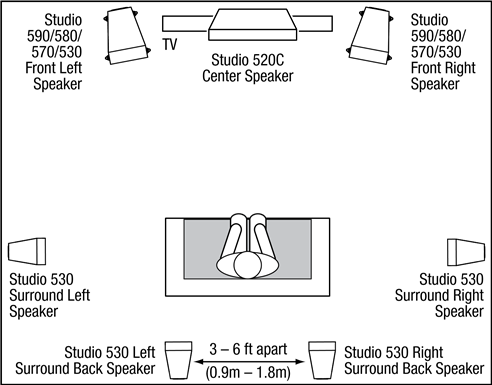

STUDIO 530 - SURROUNDKANALEN (7.1-KANAALS SYSTEEM)

Wanneer u Studio 530-luidsprekers gebruikt als surroundkanaalluidsprekers in een 7.1-kanaals systeem, plaatst u de surround-zijluidsprekers direct aan de zijkanten van de luisterpositie, op een hoogte van minimaal 0,9 m – 1,2 m (3 – 4 voet) boven de vloer. Plaats de surround-achterluidsprekers op de muur achter de luisterpositie, ook op een hoogte van minimaal 0,9 m – 1,2 m (3 – 4 voet) boven de vloer en 0,9 m – 1,8 m (3 – 6 voet) uit elkaar.

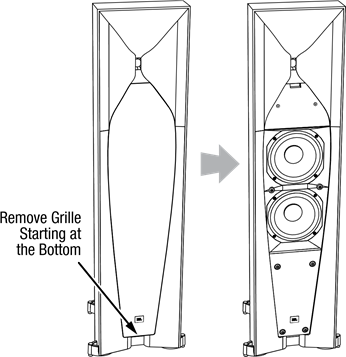

DE GRILLES VERWIJDEREN

U kunt de Studio 5-luidsprekergrilles verwijderen door ze vanaf de onderkant van de behuizing weg te trekken.

STUDIO 520C-GRILLES VERWIJDEREN

Om de Studio 520C-grilles te verwijderen, gebruikt u het meegeleverde hulpmiddel voor het verwijderen van de grille om de grilles van de behuizing weg te trekken zoals afgebeeld, en verwijder ze vervolgens de rest van de weg met de hand.

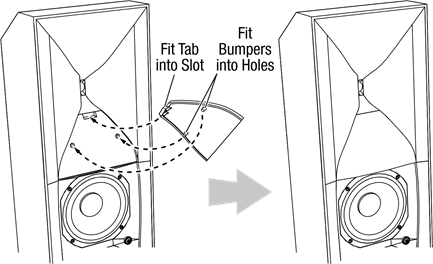

DE HOORNKAPPEN BEVESTIGEN

Als u de grilles van de luidsprekers verwijdert, bevestigt u de meegeleverde hoornkappen zoals afgebeeld. Zorg ervoor dat beide rubberen bumpers op de hoornkap in de gaten in de luidspreker passen.

AANSLUITINGEN

Zorg ervoor dat alle elektrische componenten van het systeem zijn uitgeschakeld (en bij voorkeur losgekoppeld van hun stopcontacten) voordat u aansluitingen maakt.

Luidsprekers en versterkers hebben overeenkomstige positieve en negatieve ("+" en "–") aansluitingen. Alle luidsprekers uit de Studio 5-serie hebben aansluitingen die zijn gemarkeerd met "+" en "–" op de terminal-cup assembly. Daarnaast hebben de "+"-aansluitingen rode markeringen, terwijl de "–"-aansluitingen zwarte markeringen hebben.

Om de juiste polariteit te garanderen, sluit u elke "+"-aansluiting op de achterkant van de versterker of receiver aan op de respectievelijke "+"-aansluiting (rood) op elke luidspreker. Sluit de "–"-aansluitingen op een vergelijkbare manier aan. Verwissel de polariteiten niet (d.w.z. "+" naar "–" of "–" naar "+") bij het maken van aansluitingen. Dit zal leiden tot een slechte stereo-imaging en verminderde basprestaties.

Zorg ervoor dat de "+" en "–" draden of connectoren elkaar of de andere terminal niet raken. Aanrakende draden kunnen een kortsluiting veroorzaken die uw receiver of versterker kan beschadigen.

De vergulde luidsprekeraansluitingen van de Studio 5-serie luidsprekers zijn geschikt voor verschillende soorten draadconnectoren: blanke draad, pinconnectoren, spadeconnectoren en banaanstekkers.

BLANKE DRAAD OF PINCONNECTOREN GEBRUIKEN

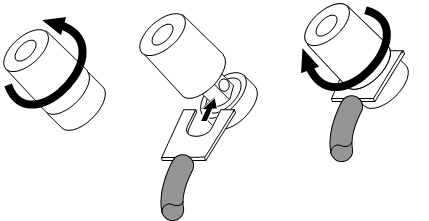

SPADECONNECTOREN GEBRUIKEN

BANAANSTAKKERS GEBRUIKEN

BASIC SINGLE-WIRE AANSLUITING

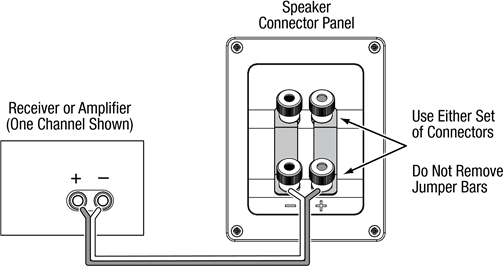

Om de luidsprekers aan te sluiten met een enkele draad, sluit u de versterker aan op elke luidspreker zoals weergegeven in de onderstaande afbeelding. U kunt een van beide sets connectoren op het connector paneel gebruiken.


Verwijder de metalen jumper bars niet tussen de twee sets connectoren bij het aansluiten van de luidsprekerdraden.

BI-WIRE AANSLUITING

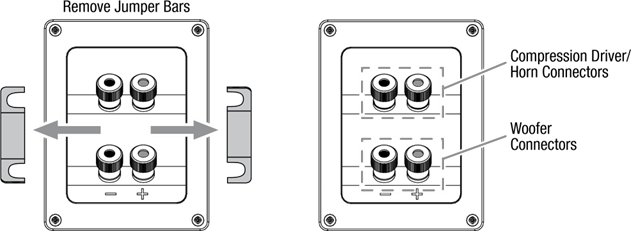

Alle speaker connector panelen van de Studio 5-serie hebben twee sets input connectoren die zijn verbonden door metalen jumper bars. De bovenste set connectoren is voor de compressie-driver/hoorn assembly, en de onderste set connectoren is voor de woofer(s). Met deze opstelling kunt u de speakers bi-wiren met behulp van een enkele stereo versterker of met behulp van twee stereo versterkers. Bi-wiring kan prestatievoordelen en meer flexibiliteit bieden bij de keuze van de eindversterker ten opzichte van een conventionele single-wire aansluiting.

Verwijder de jumper bars voordat u de speakers bi-wired.

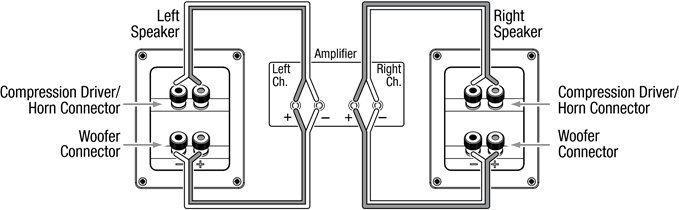

SINGLE-AMPLIFIER BI-WIRING

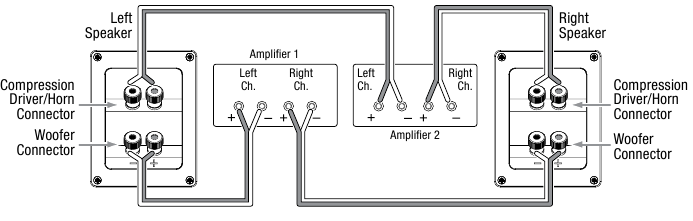

DUAL-AMPLIFIER BI-WIRING

Neem contact op met uw plaatselijke JBL-dealer voor meer informatie over verschillende luidsprekerdraad- en aansluitmogelijkheden.

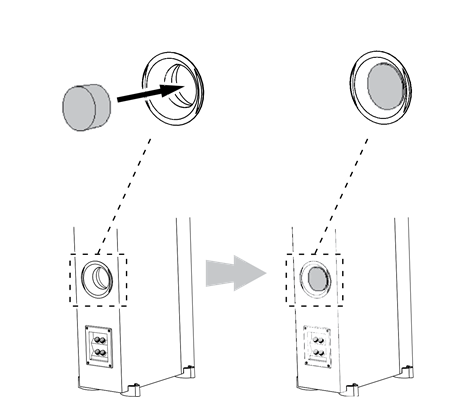

DE POORTBUISINZETSTUKKEN GEBRUIKEN (ALLE MODELLEN BEHALVE STUDIO 520C)

Als u, als gevolg van de plaatsing van de luidsprekers of de akoestiek van uw kamer, van mening bent dat de luidsprekers iets te veel basoutput produceren naar uw smaak, kunt u de meegeleverde poortbuisinzetstukken gebruiken om de output van de luidsprekers in het 50Hz – 100Hz gebied enigszins te verminderen.

Steek de poortbuisinzet ongeveer halverwege in de opening van de poortbuis, zoals weergegeven in de afbeelding. Pas op dat u het inzetstuk niet door de poortbuis en in de luidsprekerkast duwt.


Opmerking: De Studio 590 heeft twee poortbuizen en bevat twee poortbuisinzetstukken.

UW LUIDSPREKERS VERZORGEN

• Veeg de kast af met een schone, droge doek om stof te verwijderen. Een vochtige doek kan de afwerking van de kast dof maken. Gebruik geen vluchtige vloeistoffen zoals benzeen, verfverdunner of alcohol op de kast.
• Spuit geen insecticide in de buurt van de kast.
• Gebruik een stofzuiger die op een lage zuigkracht is ingesteld om stof van de grille stof te verwijderen.
• Breng nooit zuigkracht of perslucht aan op de hoornopening.
• Was de grilles niet in water, omdat dit de kleur kan vervagen of ongelijkmatig kan maken.
• Als de oppervlakken van de woofer kegels stoffig worden, kunt u ze voorzichtig schoonvegen met een zachte, droge kalligrafie borstel of verfkwast. Gebruik geen vochtige doek.

SPECIFICATIES

STUDIO 590 VLOERSTAANDE LUIDSPREKER

STUDIO 580 VLOERSTAANDE LUIDSPREKER

STUDIO 570 VLOERSTAANDE LUIDSPREKER

STUDIO 530 BOEKENPLANKLUIDSPREKER

STUDIO 520C CENTER-CHANNEL LUIDSPREKER
