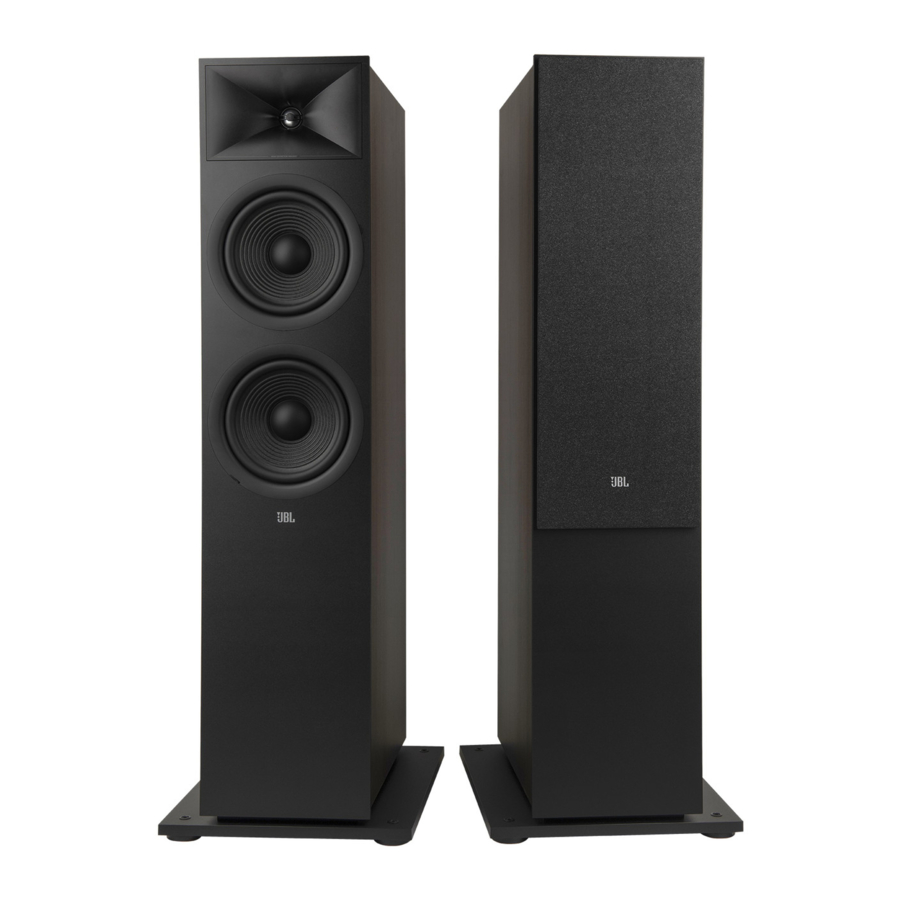

JBL STAGE 2 Series, 280F, 260F handleiding

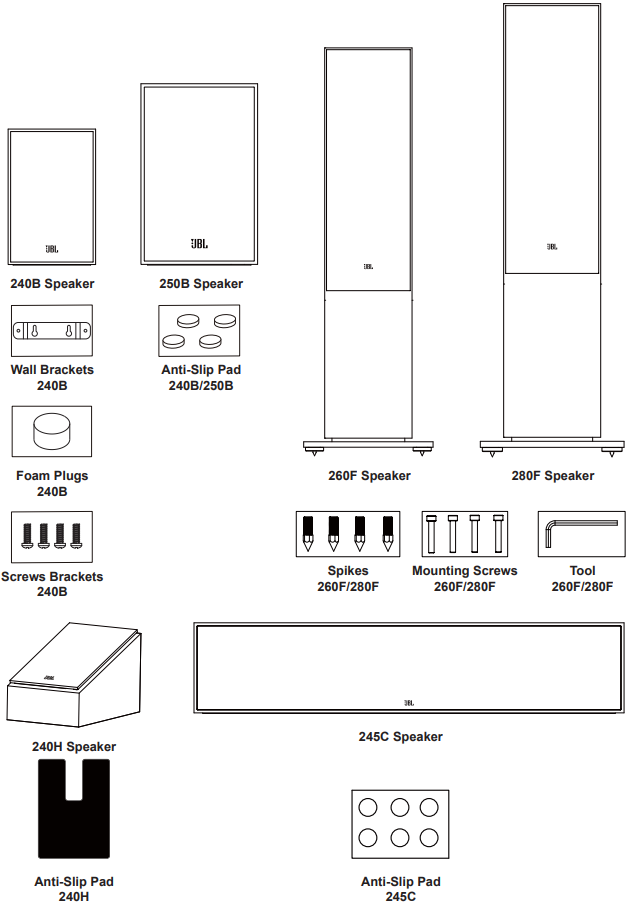

Inbegrepen items

Elke doos bevat één of twee luidsprekers, afhankelijk van het model.

Als u vermoedt dat er transportschade is of dat een van de bovenstaande inhoud ontbreekt, meld dit dan onmiddellijk aan uw dealer of neem contact op met onze klantenservice via het telefoonnummer dat in de openingsinleiding wordt vermeld.

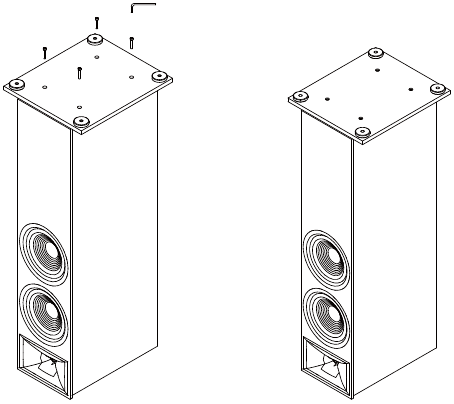

Productmontage

1. Verwijder de doos met de plint (basis), onderdelen en accessoires.
2. Draai de luidspreker ondersteboven (met de tweeter aan de onderkant) op een schoon, droog oppervlak.
3. Lijn de plint (basis) uit met de schroefgaten aan de onderkant van de luidspreker.
4. Gebruik de 4 bevestigingsschroeven en het meegeleverde gereedschap om de basis aan de luidspreker te bevestigen. Draai de schroeven niet te vast aan.

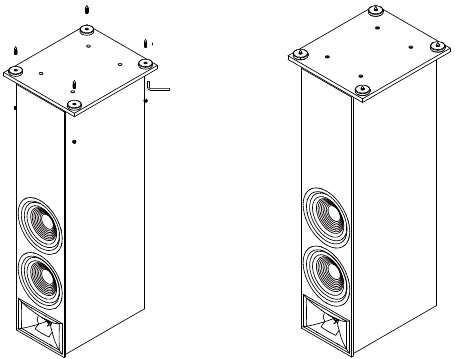

De optionele spikes installeren

1. Plaats de luidspreker op zijn kant op een zachte ondergrond.
2. Schroef de spikes in de fittingen aan de onderkant van de luidspreker met de spikes naar beneden gericht.

3. Spikes kunnen worden versteld en de luidspreker kan vanaf de bovenkant waterpas worden gezet met behulp van het meegeleverde gereedschap.
4. Plaats de decoratieve rubberen afdekkingen in de bovenkant van de gaten.

Vloerstaande luidsprekers (torens) hebben een hoog zwaartepunt en kunnen instabiel worden en omvallen tijdens aardbevingen of als ze worden geschud, gekanteld of verkeerd worden geplaatst. Overweeg deze luidsprekers aan de muur erachter te verankeren met behulp van procedures en hardware die gebruikelijk zijn voor boekenkasten en wandunits. U bent verantwoordelijk voor een juiste installatie en een juiste selectie van hardware.

De apparaatlocatie bepalen

280F/260F Vloerstaande linker- en rechterkanalen
Voor de beste resultaten plaatst u de luidsprekers 1,8 m - 3 m (6 - 10 voet) uit elkaar. Door de luidsprekers naar de luisterpositie te richten, wordt de beeldvorming verbeterd. De luidsprekers produceren het meest nauwkeurige geluidsbeeld wanneer de hoek tussen de luisteraar en de luidsprekers tussen 40 en 60 graden ligt.

245C Centerkanaalluidspreker
U moet de centerkanaalluidspreker direct onder het midden van uw beeldscherm plaatsen.

Antislipkussentjes

Gebruik de meegeleverde antislipkussentjes op de 250B/240B en 245C om te voorkomen dat ze bewegen. Optionele vloerstandaards voor de 250B/240B zijn beschikbaar.

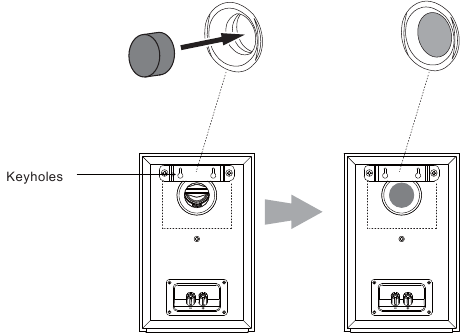

240B aan de muur monteren

De 240B is ontworpen met meerdere montagemogelijkheden. Hij kan worden gebruikt op een boekenplank, met de optionele FL-vloerstandaards, aan de muur worden gemonteerd met behulp van de meegeleverde muurbeugels en hardware, of met behulp van de ½-20 schroefdraadinzetstuk om aftermarket-montagebeugels te gebruiken.

Bij gebruik van de meegeleverde muurbeugel:

• Gebruik de meegeleverde muurbeugels om de posities op de muur te markeren waar u de bevestigingsschroeven wilt plaatsen.
• Monteer de meegeleverde beugel aan de achterkant van elke luidspreker met behulp van de meegeleverde hardware (2 schroeven).
• Elke beugel heeft twee sleutelgaten aan de achterkant en vereist 2 houtschroeven van 4,0 x 38 mm of een equivalent die aan een muurstijl zijn bevestigd. Als er geen muurstijl beschikbaar is, installeer dan een muuranker dat het gewicht van de luidspreker kan dragen en 4,0 x 38 mm schroeven kan gebruiken.
• Plaats de schuimplug.

Bij gebruik van de aftermarket-montagebeugel:

• De 240B kan aan elk oppervlak worden bevestigd met behulp van een aftermarket-beugel met een ½-20 mannelijke schroefdraad.

• Plaats de schuimplug.

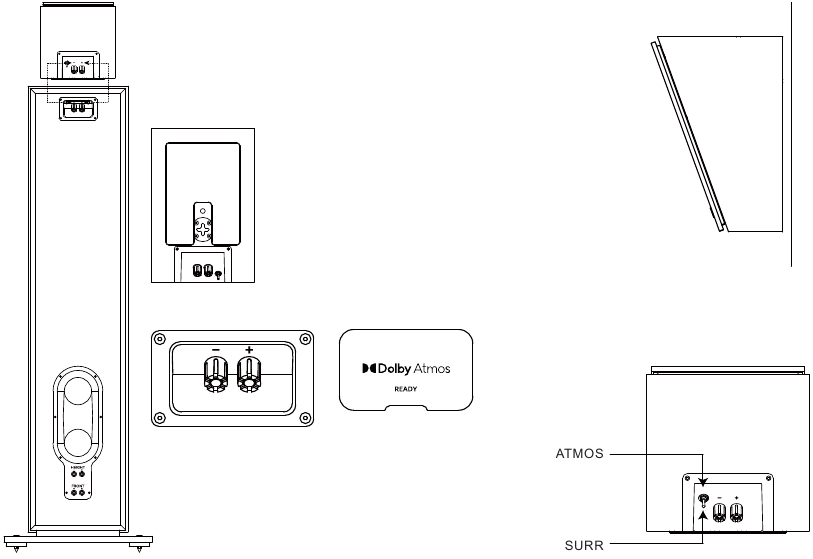

240H installatie en plaatsing

De 240H is ontworpen met meerdere montage- en gebruiksmogelijkheden. Hij kan worden gebruikt als een Atmos-add-onmodule door hem boven op de 280F of 260F te plaatsen en de aansluitklemmen te gebruiken. Zet de schakelaar op de klemmen op ATMOS. Verwijder de beschermfolie van het antislipkussen en bevestig deze aan de onderkant van de 240H met het patroon naar buiten gericht om hem stevig op zijn plaats te houden.
Raadpleeg de installatiehandleidingen voor Dolby Atmos-luidsprekers voor gedetailleerde informatie.
De 240H kan ook worden gebruikt als surround- of hoogteluidspreker door de schakelaar bij de klemmen op SUR te zetten. De 240H kan op elk oppervlak worden gemonteerd met behulp van de sleutelgatsleuven of de ½-20 schroefdraadinzetstuk om aftermarket-montagebeugels te gebruiken.

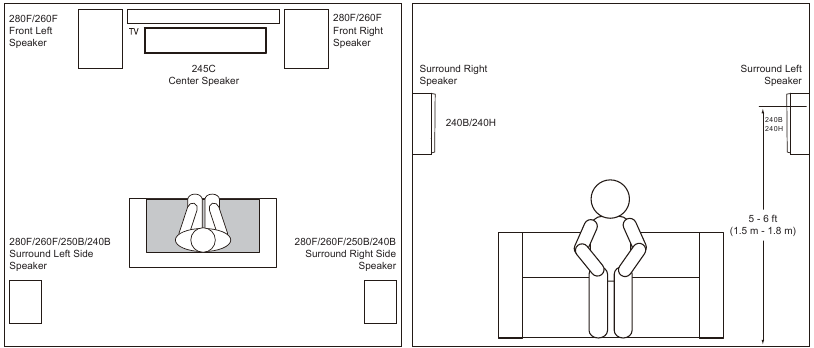

Surroundkanaalinstallatie

Wanneer u de 240B-, 250B- of 240H-luidsprekers gebruikt als surroundkanaalluidsprekers in een meerkanaalssysteem, gebruikt u de onderstaande voorbeelden voor de juiste locaties of bezoekt u https://www.dolby.com/about/support/guide/speaker-setup-guides/

5.1-KANAALS SYSTEEM

Wanneer u deze luidsprekers gebruikt als surroundkanaalluidsprekers in een 5.1-kanaals systeem, plaatst u ze iets achter de luisterpositie, met de voorkant naar elkaar toe. Idealiter zouden ze zich 1,5 m - 1,8 m (5-6 voet) boven de vloer moeten bevinden. Een alternatieve locatie zou aan een muur achter de luisterpositie zijn, met de voorkant naar voren. De surroundluidsprekers mogen niet de aandacht op zichzelf vestigen tijdens het spelen. Experimenteer met hun plaatsing totdat u een diffuus, ambient geluid hoort dat de geluiden begeleidt die u hoort van de linker-, rechter- en centerluidsprekers vooraan.

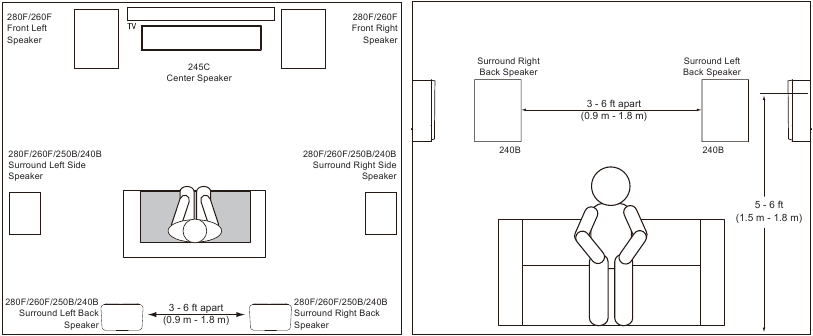

7.1-KANAALS SYSTEEM

Wanneer u deze luidsprekers gebruikt als surroundkanaalluidsprekers in een 7.1-kanaals systeem, plaatst u de surroundluidsprekers direct aan de zijkanten van de luisterpositie, op minstens 1,5 m - 1,8 m (5-6 voet) boven de vloer.

Aansluitingen

Zorg ervoor dat alle elektrische componenten van het systeem zijn uitgeschakeld (en bij voorkeur losgekoppeld van hun stopcontacten) voordat u aansluitingen maakt.

Luidsprekers en versterkers hebben overeenkomstige positieve en negatieve ("+" en "-") aansluitklemmen. Alle luidsprekers uit de Stage-serie hebben aansluitklemmen die zijn gemarkeerd met "+" en "-" op de klemmenbekerconstructie. Bovendien hebben de "+"-klemmen rode markeringen, terwijl de "-"-klemmen zwarte markeringen hebben.

Om de juiste polariteit te garanderen, sluit u elke "+"-klem aan de achterkant van de versterker of ontvanger aan op de respectievelijke "+"-klem (rood) op elke luidspreker. Sluit de "-"-klemmen op dezelfde manier aan. Verwissel de polariteiten niet (d.w.z. "+" naar "-" of "-" naar "+") bij het maken van aansluitingen. Dit zal leiden tot een slechte stereoweergave en verminderde basprestaties.

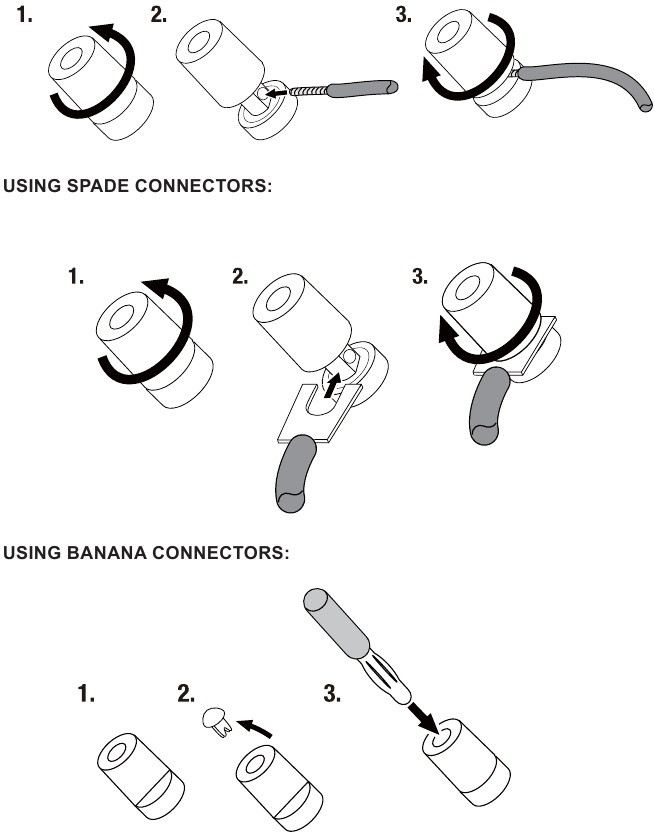

De Connectoren voor Blote Draad Gebruiken

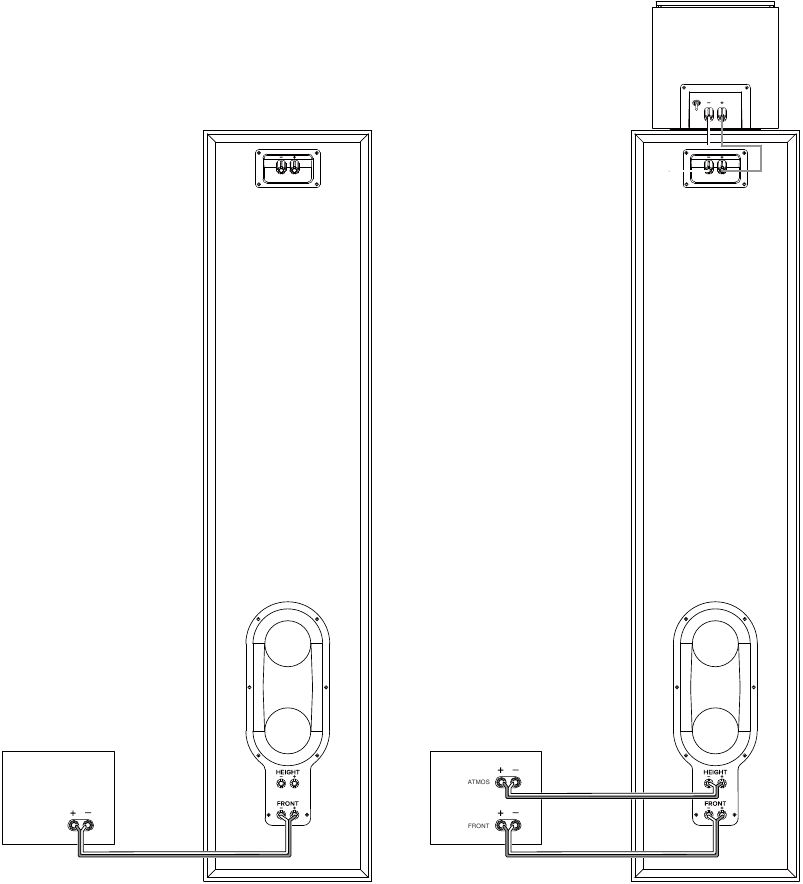

De Pass Through ATMOS-Connectoren Gebruiken

Gebruik de Pass Through ATMOS-connectoren aan de onderkant van de 280F en 260F en sluit de 240H aan op de bovenste klemmen.
OPMERKING: als u geen ATMOS-module gebruikt, worden deze connectoren niet gebruikt.

Specificaties

Als u verdere assistentie nodig heeft, kunt u contact opnemen met onze klantenservice op de onderstaande nummers:
Binnen de VS en Canada: +1 888.691.4171
Buiten de VS en Canada: +44 1707 668 012

Harman International Industries, Incorporated.
8500 Balboa Blvd, Northridge CA 91329 Verenigde Staten.

Europese vertegenwoordiger: Harman International Industries, Incorporated. EMEA
Liaison Office, Danzigerkade 16G, 1013 AP Amsterdam, Nederland.

VK Zakelijk adres: Ground Floor, Westside 2, London Road, Apsley,
Hemel Hempstead, Hertfordshire, HP3 9TD, Verenigd Koninkrijk.

Referenties

• Dolby Atmos Speaker Setup Guides - Dolby
• Dolby Atmos Speaker Setup Guides - Dolby

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download JBL STAGE 2 Series, 280F, 260F handleiding
