1 Uw moederbordrevisie identificeren
2 Productintroductie
- 2.1 Moederbordindeling
- 2.2 Moederbordblokschema
3 Hardware-installatie
4 BIOS Setup

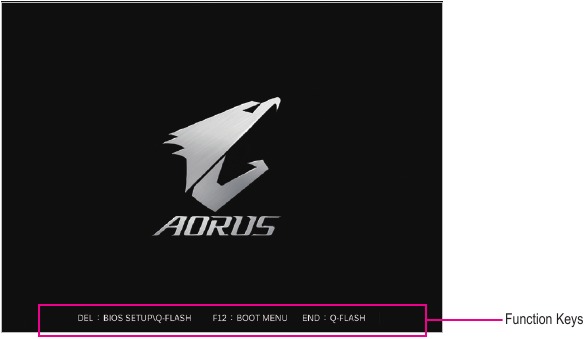

- 4.1 Opstartscherm
- 4.2 Functietoetsen
5 Het besturingssysteem en de stuurprogramma's installeren

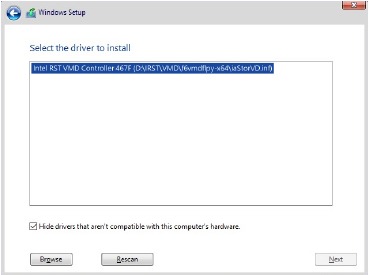

- 5.1 Installatie van het besturingssysteem

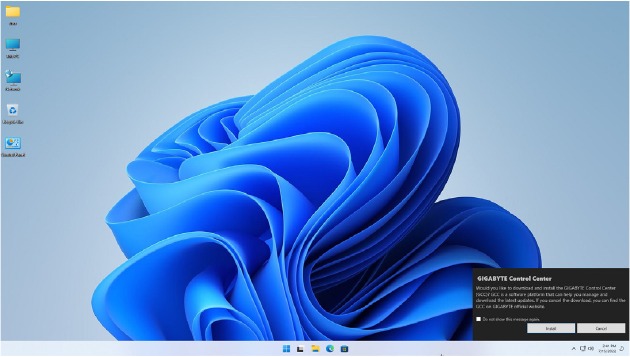

- 5.2 Installatie van stuurprogramma's

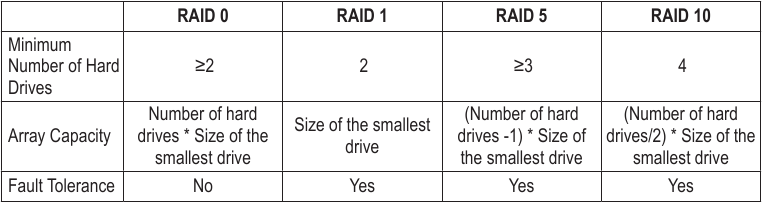

6 Een RAID-set configureren

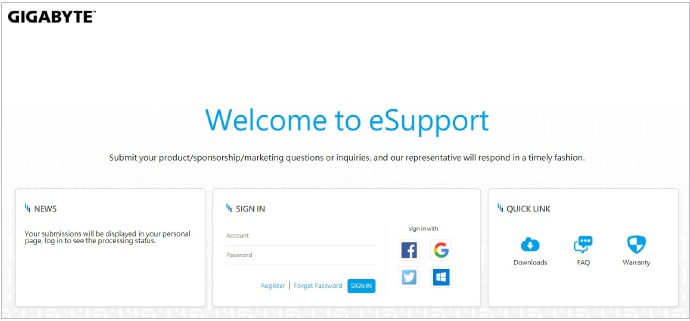

7 Contact opnemen
8 Referenties
9 Download handleiding
10 In andere talen

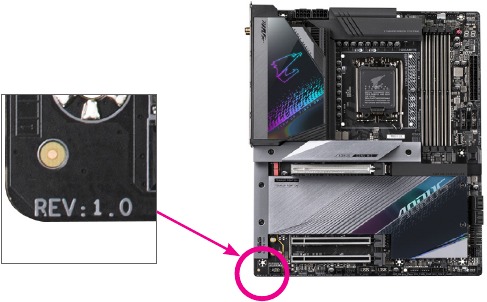

Uw moederbordrevisie identificeren

Het revisienummer op uw moederbord ziet er zo uit: "REV: X.X." Bijvoorbeeld, "REV: 1.0" betekent dat de revisie van het moederbord 1.0 is. Controleer de revisie van uw moederbord voordat u het BIOS, de drivers of technische informatie van het moederbord bijwerkt.

Voorbeeld:

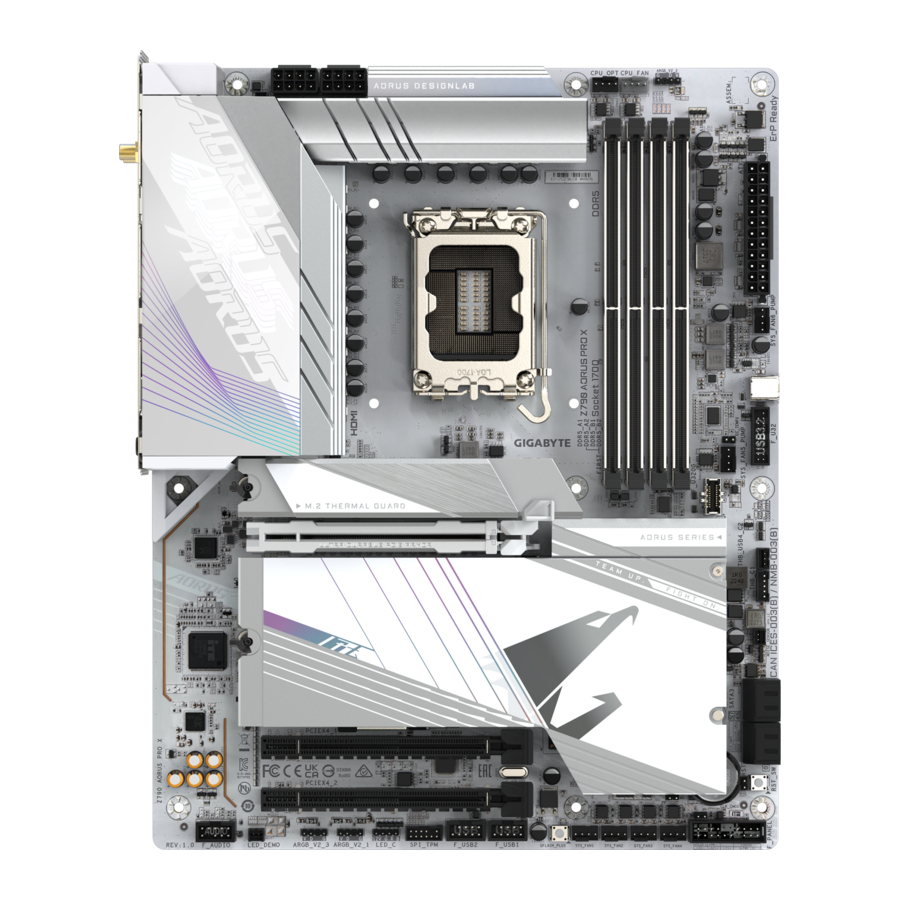

Productintroductie

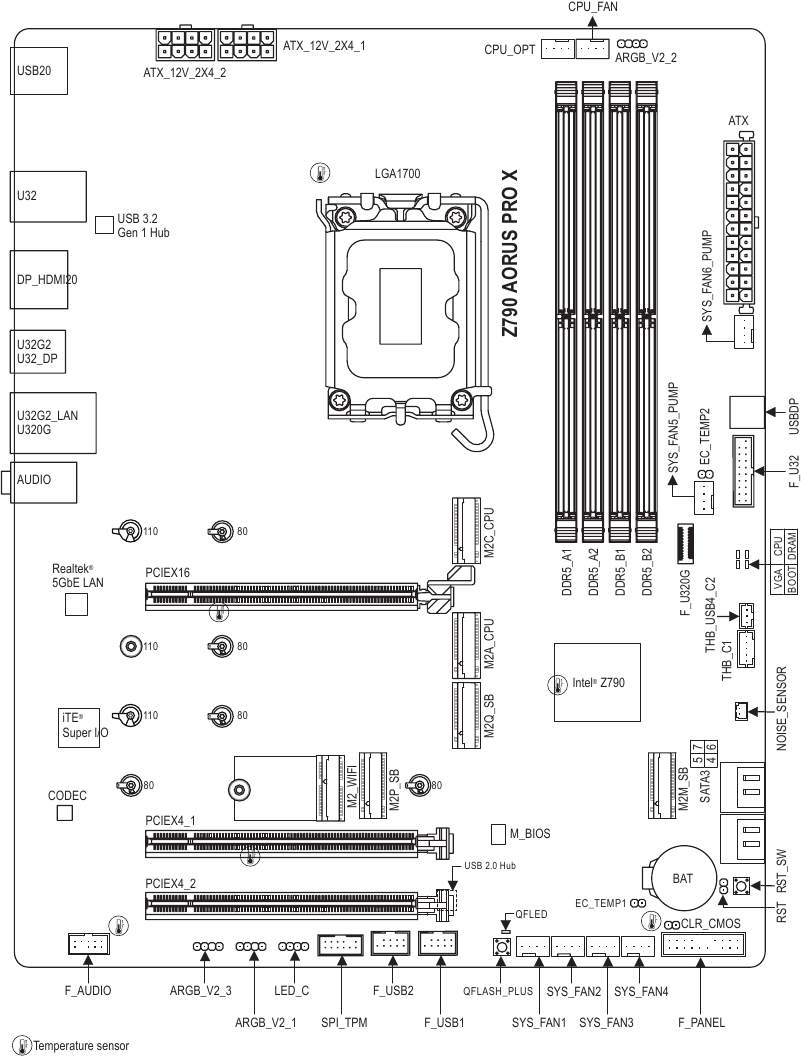

Moederbordindeling

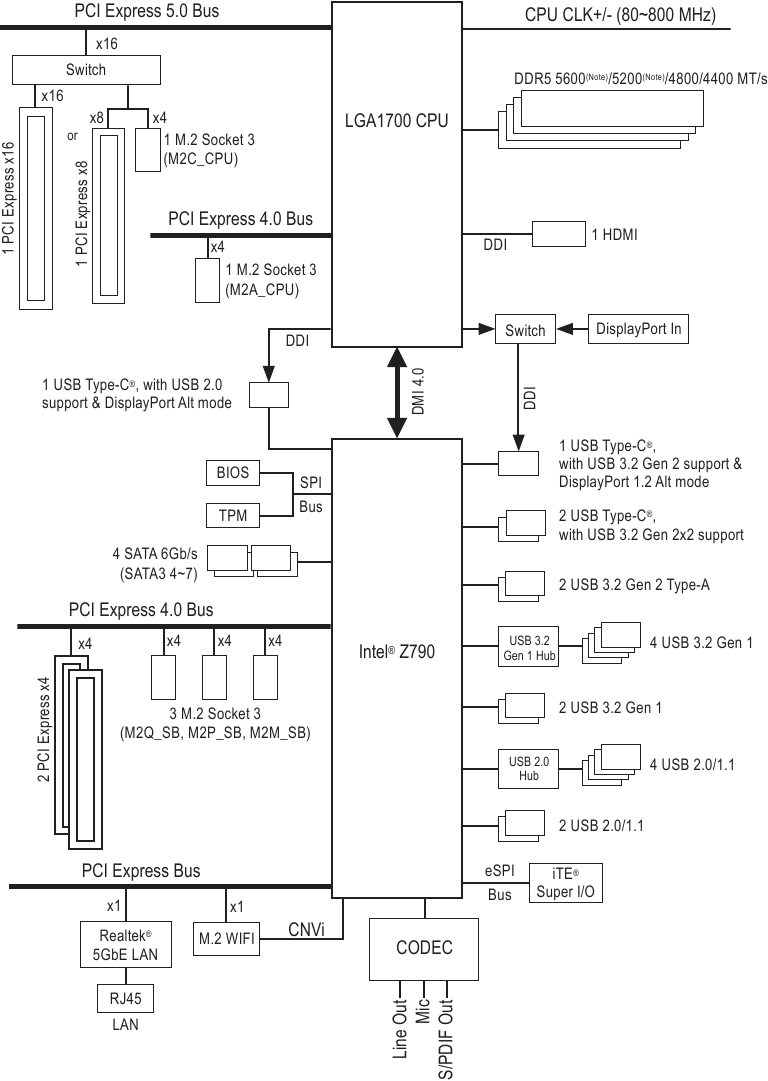

Moederbordblokschema

(Opmerking) Daadwerkelijke ondersteuning kan variëren per CPU.

Hardware-installatie

Installatievoorzorgsmaatregelen

Het moederbord bevat talrijke delicate elektronische circuits en componenten die beschadigd kunnen raken als gevolg van elektrostatische ontlading (ESD). Lees voor de installatie de handleiding zorgvuldig door en volg deze procedures:

Controleer voor de installatie of de behuizing geschikt is voor het moederbord.
Verwijder of beschadig voor de installatie de S/N-sticker (serienummer) van het moederbord of de garantiesticker van uw dealer niet. Deze stickers zijn vereist voor garantievalidatie.
Verwijder altijd de netspanning door het netsnoer uit het stopcontact te halen voordat u het moederbord of andere hardwarecomponenten installeert of verwijdert.
Wanneer u hardwarecomponenten aansluit op de interne connectoren op het moederbord, zorg er dan voor dat ze stevig en veilig zijn aangesloten.
Vermijd bij het hanteren van het moederbord het aanraken van metalen draden of connectoren.
Het is het beste om een antistatische polsband (ESD) te dragen bij het hanteren van elektronische componenten zoals een moederbord, CPU of geheugen. Als u geen ESD-polsband hebt, houd uw handen dan droog en raak eerst een metalen voorwerp aan om statische elektriciteit te verwijderen.
Plaats het moederbord voor de installatie op een antistatische mat of in een elektrostatische afschermingscontainer.
Voordat u de voedingskabel van het moederbord aansluit of loskoppelt, moet u ervoor zorgen dat de voeding is uitgeschakeld.
Voordat u de stroom inschakelt, moet u ervoor zorgen dat de voedingsspanning is ingesteld op de lokale spanningsnorm.
Controleer voordat u het product gebruikt of alle kabels en stroomconnectoren van uw hardwarecomponenten zijn aangesloten.
Om schade aan het moederbord te voorkomen, mag u niet toestaan dat schroeven in contact komen met het circuit of de componenten van het moederbord.
Zorg ervoor dat er geen achtergebleven schroeven of metalen onderdelen op het moederbord of in de computerbehuizing liggen.
Plaats het computersysteem niet op een oneffen oppervlak.
Plaats het computersysteem niet in een omgeving met hoge temperaturen of een vochtige omgeving.
Het inschakelen van de computer tijdens het installatieproces kan leiden tot schade aan systeemcomponenten en tot lichamelijk letsel van de gebruiker.
Als u niet zeker bent over bepaalde installatiestappen of een probleem hebt met het gebruik van het product, raadpleeg dan een gecertificeerde computertechnicus.
Als u een adapter, verlengkabel of stekkerdoos gebruikt, raadpleeg dan de installatie- en/of aardingsinstructies.

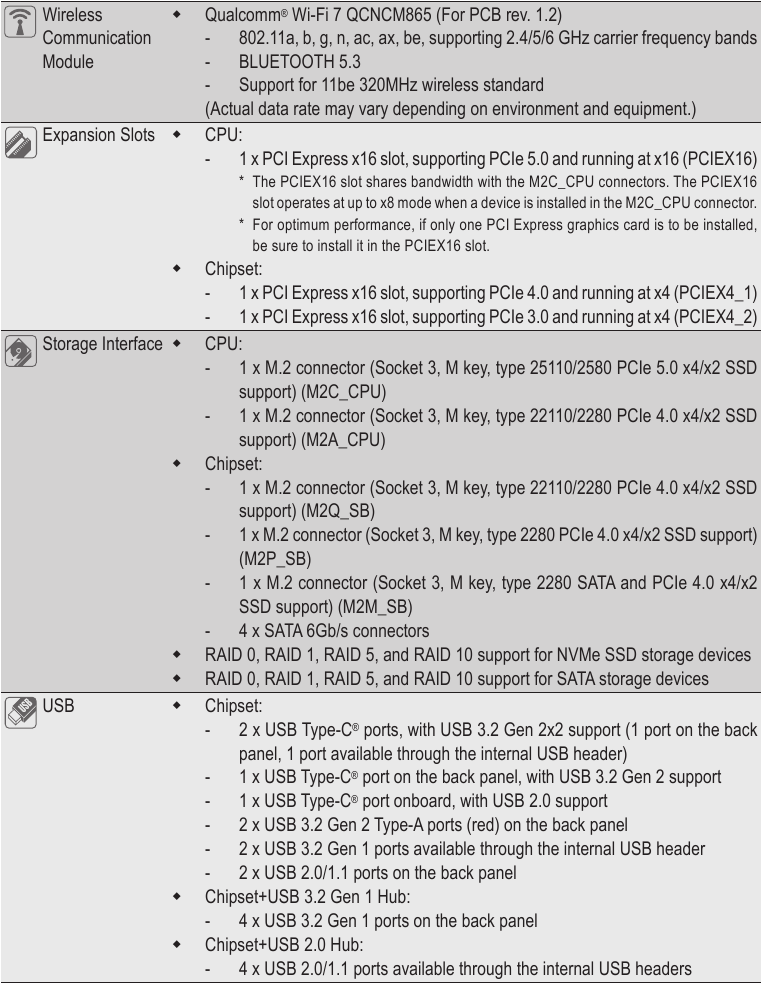

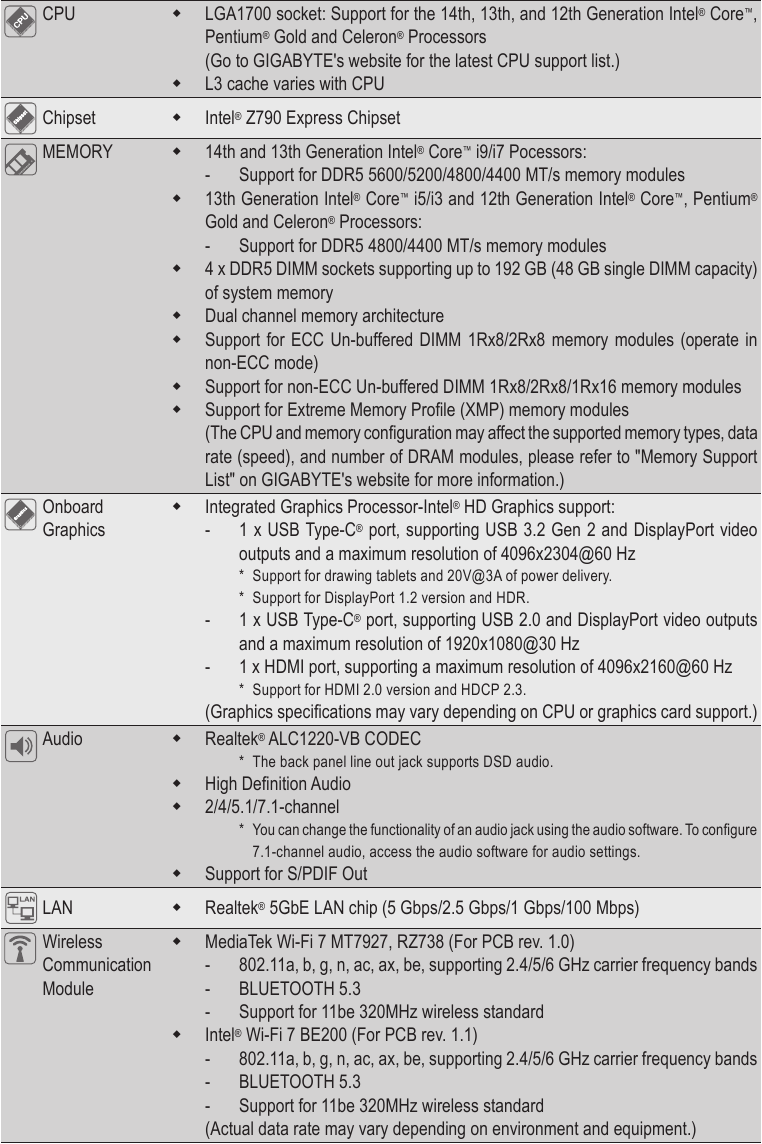

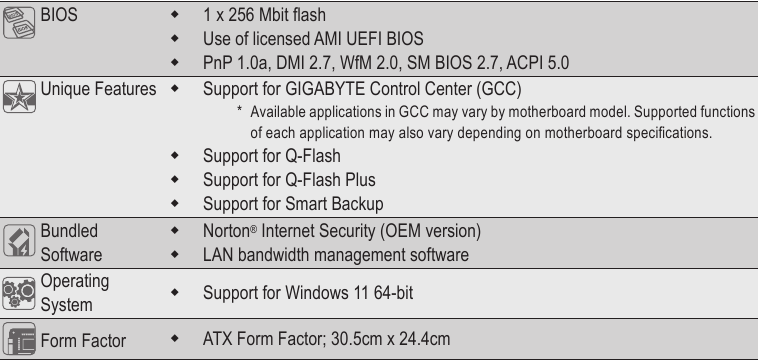

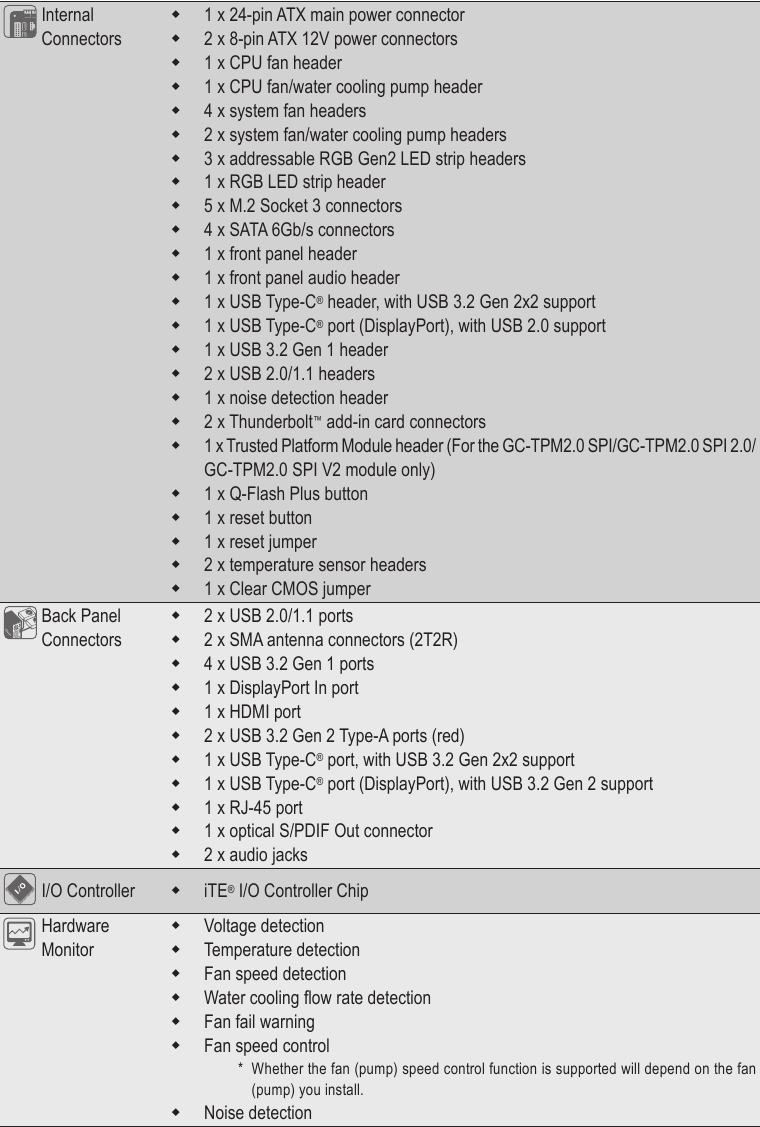

Productspecificaties

* GIGABYTE behoudt zich het recht voor om zonder voorafgaande kennisgeving wijzigingen aan te brengen in de productspecificaties en productgerelateerde informatie.

Ga naar de pagina SERVICE/SUPPORT\Utility op de website van GIGABYTE om de nieuwste versie van apps te downloaden.
https://www.gigabyte.com/Support/Utility/Motherboard?m=ut

De CPU en CPU-koeler installeren

Lees de volgende richtlijnen voordat u begint met het installeren van de CPU:

Zorg ervoor dat het moederbord de CPU ondersteunt.
(Ga naar de website van GIGABYTE voor de meest recente CPU-ondersteuningslijst.)
Schakel altijd de computer uit en haal het netsnoer uit het stopcontact voordat u de CPU installeert om schade aan de hardware te voorkomen.
Zoek pin één van de CPU. De CPU kan niet worden geplaatst als deze verkeerd is georiënteerd. (Of u kunt de inkepingen aan beide zijden van de CPU en de uitlijningssleutels op de CPU-socket vinden.)
Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de CPU.
Schakel de computer niet in als de CPU-koeler niet is geïnstalleerd, anders kan oververhitting en schade aan de CPU optreden.
Stel de CPU-hostfrequentie in overeenstemming met de CPU-specificaties in. Het wordt niet aanbevolen dat de systeembusfrequentie wordt ingesteld buiten de hardwarespecificaties, omdat deze niet voldoet aan de standaardvereisten voor de randapparatuur. Als u de frequentie wilt instellen buiten de standaardspecificaties, doe dit dan in overeenstemming met uw hardwarespecificaties, inclusief de CPU, grafische kaart, geheugen, harde schijf, enz.

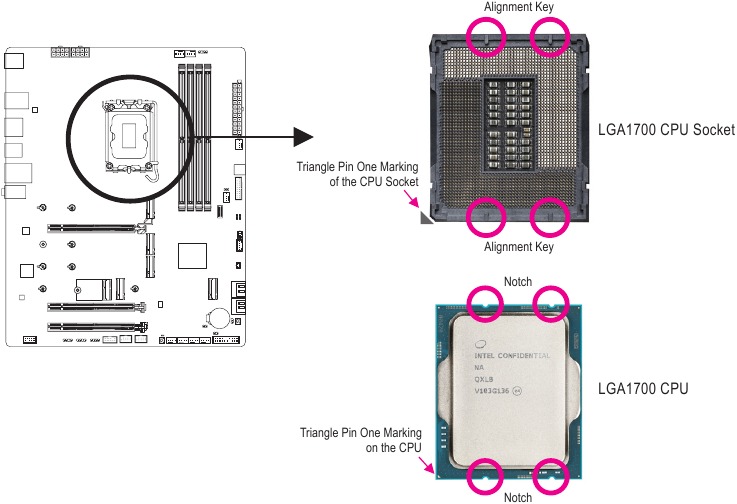

Let op de CPU-oriëntatie

Let op de uitlijningssleutels op de CPU-socket van het moederbord en de inkepingen op de CPU.

Verwijder de CPU-socketkap niet voordat u de CPU plaatst. Deze kan automatisch van de laadplaat afspringen nadat u de CPU hebt geplaatst en de laadplaat hebt gesloten.

Ga naar de website van GIGABYTE voor meer informatie over de hardware-installatie.
https://www.gigabyte.com/WebPage/210/quick-guide.html?m=sw

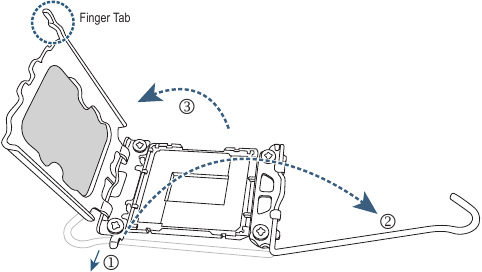

De CPU installeren

Volg de onderstaande stappen om de CPU correct in de CPU-socket van het moederbord te plaatsen.

1. Duw de hendel van de CPU-socket voorzichtig naar beneden en weg van de socket.
2. Til de vergrendelingshendel van de CPU-socket volledig op.

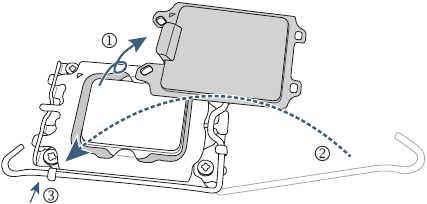

3. Gebruik het vingertabblad aan de zijkant van de metalen laadplaat om de metalen laadplaat te openen met de plastic beschermkap erop.

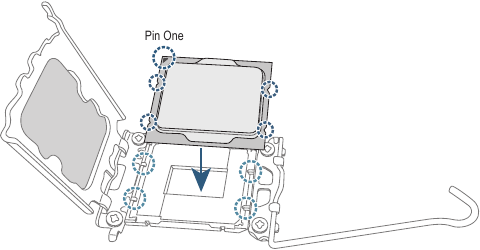

Houd de CPU met uw vingers vast aan de randen. Lijn de markering van pin één van de CPU (driehoek) uit met de hoek van pin één van de CPU-socket (of u kunt de inkepingen van de CPU uitlijnen met de uitlijningssleutels van de socket) en plaats de CPU voorzichtig in de juiste positie.
Zorg ervoor dat de CPU correct is geïnstalleerd en sluit vervolgens de laadplaat. De plastic beschermkap springt eraf, verwijder deze gewoon. Zet de hendel vast onder het borglipje om de installatie van de CPU te voltooien.
* Plaats altijd de plastic beschermkap terug wanneer de CPU niet is geïnstalleerd om de CPU-socket te beschermen.

Forceer de vergrendelingshendel van de CPU-socket niet om in te schakelen wanneer de CPU niet correct is geïnstalleerd, omdat dit de CPU en CPU-socket zou beschadigen.

De CPU-koeler installeren

Zorg ervoor dat u de CPU-koeler installeert nadat u de CPU hebt geïnstalleerd. (Het daadwerkelijke installatieproces kan verschillen, afhankelijk van de te gebruiken CPU-koeler. Raadpleeg de handleiding voor uw CPU-koeler.)

Breng een gelijkmatige en dunne laag koelpasta aan op het oppervlak van de geïnstalleerde CPU.

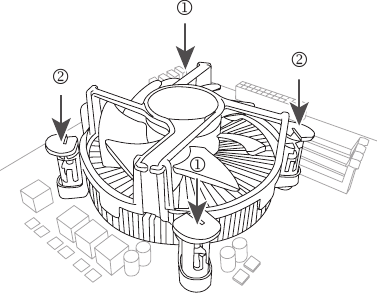

Plaats de koeler bovenop de CPU en lijn de vier duwpennen uit door de pingaten op het moederbord. Duw de duwpennen diagonaal naar beneden.
Sluit ten slotte de stroomconnector van de CPU-koeler aan op de CPU-ventilatorheader (CPU_FAN) op het moederbord.

Het geheugen installeren

Lees de volgende richtlijnen voordat u begint met het installeren van het geheugen:

Zorg ervoor dat het moederbord het geheugen ondersteunt. Het wordt aanbevolen dat geheugen met dezelfde capaciteit, merk, snelheid en chips wordt gebruikt. (Ga naar de website van GIGABYTE voor de meest recente ondersteunde geheugensnelheden en geheugenmodules.)
Schakel altijd de computer uit en haal het netsnoer uit het stopcontact voordat u het geheugen installeert om schade aan de hardware te voorkomen.
Geheugenmodules hebben een foolproof ontwerp. Een geheugenmodule kan slechts in één richting worden geïnstalleerd. Als u het geheugen niet kunt plaatsen, draai dan de richting om.

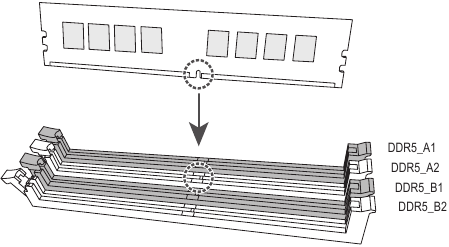

Dual Channel-geheugenconfiguratie

Dit moederbord biedt vier geheugensockets en ondersteunt Dual Channel Technology. Nadat het geheugen is geïnstalleerd, detecteert het BIOS automatisch de specificaties en capaciteit van het geheugen. Het inschakelen van de Dual Channel-geheugenmodus verdubbelt de oorspronkelijke geheugenbandbreedte.

De vier geheugensockets zijn verdeeld in twee kanalen en elk kanaal heeft twee geheugensockets als volgt:

Kanaal A: DDR5_A1, DDR5_A2
Kanaal B: DDR5_B1, DDR5_B2

* Aanbevolen Dual Channel-geheugenconfiguratie:

Vanwege CPU-beperkingen dient u de volgende richtlijnen te lezen voordat u het geheugen in de Dual Channel-modus installeert.

De Dual Channel-modus kan niet worden ingeschakeld als er slechts één geheugenmodule is geïnstalleerd.
Wanneer u de Dual Channel-modus inschakelt met twee of vier geheugenmodules, wordt aanbevolen dat geheugen met dezelfde capaciteit, merk, snelheid en chips wordt gebruikt.

Wanneer u een enkele geheugenmodule installeert, raden we u aan deze in de DDR5_A2- of DDR5_B2-socket te installeren.

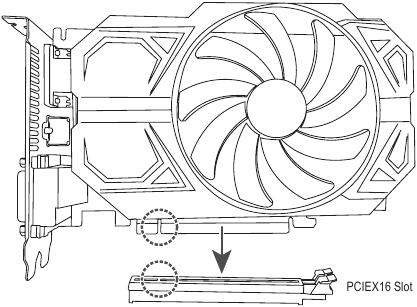

Een uitbreidingskaart installeren

Lees de volgende richtlijnen voordat u begint met het installeren van een uitbreidingskaart:

Zorg ervoor dat het moederbord de uitbreidingskaart ondersteunt. Lees de handleiding die bij uw uitbreidingskaart is geleverd zorgvuldig door.
Schakel altijd de computer uit en haal het netsnoer uit het stopcontact voordat u een uitbreidingskaart installeert om schade aan de hardware te voorkomen.

Volg de onderstaande stappen om uw uitbreidingskaart correct in de uitbreidingsslot te plaatsen.

Zoek een uitbreidingsslot dat uw kaart ondersteunt. Verwijder de metalen slotafdekking van het achterpaneel van de behuizing.
Lijn de kaart uit met de slot en druk de kaart omlaag totdat deze volledig in de slot zit.
Zorg ervoor dat de uitbreidingskaart volledig in de slot zit.
Zet de metalen beugel van de kaart vast aan het achterpaneel van de behuizing met een schroef.
Nadat u alle uitbreidingskaarten hebt geïnstalleerd, plaatst u de behuizingsafdekking(en) terug.
Schakel uw computer in. Ga indien nodig naar BIOS Setup om eventuele vereiste BIOS-wijzigingen voor uw uitbreidingskaart(en) aan te brengen.
Installeer de driver die bij de uitbreidingskaart is geleverd in uw besturingssysteem.

Aansluitingen op het achterpaneel

USB 2.0/1.1-poort
De USB-poort ondersteunt de USB 2.0/1.1-specificatie. Gebruik deze poort voor USB-apparaten.
SMA-antenneaansluitingen (2T2R)
Gebruik deze connector om een antenne aan te sluiten.
Draai de antennes vast aan de antenneconnectoren en richt de antennes vervolgens correct om een betere signaalontvangst te verkrijgen.
USB 3.2 Gen 1-poort
De USB 3.2 Gen 1-poort ondersteunt de USB 3.2 Gen 1-specificatie en is compatibel met de USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
DisplayPort In-poort
De DisplayPort In-poort biedt video-uitgangen naar het moederbord. Raadpleeg de onderstaande afbeeldingen en de USB Type-C^® (USB 3.2 Gen 2)-poort voor meer informatie.

Stap 1:
Sluit uw DisplayPort-kabel of Mini-DisplayPort-kabel (afzonderlijk verkrijgbaar) van de grafische kaart aan op de DisplayPort In-poort op het achterpaneel.

Stap 2:
Sluit vervolgens de USB Type-C^® of DisplayPort-apparaten aan op de USB Type-C^® poort om te voltooien.
HDMI-poort

De HDMI-poort is HDCP 2.3-compatibel en ondersteunt Dolby TrueHD- en DTS HD Master Audio-indelingen. Het ondersteunt ook tot 192 KHz/24-bits 7.1-kanaals LPCM-audio-uitvoer. U kunt deze poort gebruiken om uw HDMI-ondersteunde monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2160@60 Hz, maar de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor.
Nadat u het HDMI-apparaat hebt geïnstalleerd, moet u ervoor zorgen dat u het standaard geluidsweergaveapparaat instelt op HDMI. (De itemnaam kan verschillen afhankelijk van uw besturingssysteem.)
USB 3.2 Gen 2 Type-A-poort (rood)
De USB 3.2 Gen 2 Type-A-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten.
USB Type-C^® Poort (met USB 3.2 Gen 2-ondersteuning)
Deze poort ondersteunt GIGABYTE VisionLINK-technologie en heeft weergave- en gegevensoverdrachtmogelijkheden met 20V@3A(60W) aan stroomlevering. U kunt een tekentablet aansluiten op deze poort. Deze poort ondersteunt ook standaard USB Type-C^® en DisplayPort-weergave-uitvoer. U kunt een USB Type-C^® monitor op deze poort aansluiten of een adapterkabel gebruiken om een standaard DisplayPort-monitor aan te sluiten. De maximaal ondersteunde resolutie is 4096x2304@60 Hz bij gebruik van een DisplayPort-monitor, maar de daadwerkelijk ondersteunde resoluties zijn afhankelijk van de gebruikte monitor. De connector is ook omkeerbaar en ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. U kunt deze poort ook gebruiken voor USB-apparaten.
RJ-45 LAN-poort
De Gigabit Ethernet LAN-poort biedt een internetverbinding met een datasnelheid tot 5 Gbps. Het volgende beschrijft de statussen van de LAN-poort-LED's.
USB 3.2 Gen 2 Type-A-poort (rood) (Q-Flash Plus-poort)
De USB 3.2 Gen 2 Type-A-poort ondersteunt de USB 3.2 Gen 2-specificatie en is compatibel met de USB 3.2 Gen 1- en USB 2.0-specificatie. Gebruik deze poort voor USB-apparaten. Voordat u Q-Flash Plus gebruikt (Opmerking), moet u ervoor zorgen dat u eerst de USB-flashdrive in deze poort plaatst.
USB Type-C^® Poort (met USB 3.2 Gen 2x2-ondersteuning)
De omkeerbare USB-poort ondersteunt de USB 3.2 Gen 2x2-specificatie en is compatibel met de USB 3.2 Gen 2-, USB 3.2 Gen 1- en USB 2.0-specificaties. Gebruik deze poort voor USB-apparaten.
Line-out/Front Speaker Out
De line-out-aansluiting.
Mic In/Rear Speaker Out
De microfooningang.
Optische S/PDIF-uitgang
Deze connector biedt digitale audio-uitvoer naar een extern audiosysteem dat digitale optische audio ondersteunt. Voordat u deze functie gebruikt, moet u ervoor zorgen dat uw audiosysteem een optische digitale audio-ingang biedt.

Wanneer u de kabel verwijdert die is aangesloten op een connector op het achterpaneel, verwijdert u eerst de kabel van uw apparaat en vervolgens van het moederbord.
Wanneer u de kabel verwijdert, trekt u deze recht uit de connector. Schommel hem niet van links naar rechts om een elektrische kortsluiting in de kabelconnector te voorkomen.

(Opmerking) Om de Q-Flash Plus-functie in te schakelen, gaat u naar de pagina "Unieke functies" van de website van GIGABYTE voor meer informatie.

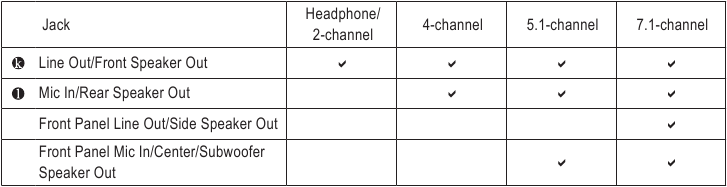

Audio-aansluitingconfiguraties:

U kunt de functionaliteit van een audio-aansluiting wijzigen met behulp van de audiosoftware. Om 7.1-kanaals audio te configureren, opent u de audiosoftware voor audio-instellingen.

Bezoek de website van GIGABYTE voor meer informatie over het configureren van de audiosoftware.
https://www.gigabyte.com/WebPage/698/realtek1220-audio.html

Knoppen en LED's op het bord

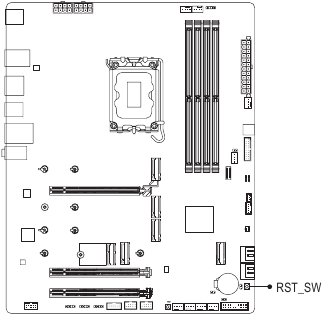

Snelle knop

Met de resetknop kunnen gebruikers de computer snel in- en uitschakelen in een omgeving met een open behuizing wanneer ze hardwarecomponenten willen vervangen of hardwaretests willen uitvoeren.

De resetknop biedt u verschillende functies om te gebruiken. Om de knop opnieuw toe te wijzen om verschillende taken uit te voeren, gaat u naar de pagina "BIOS Setup" op de website van GIGABYTE en zoekt u naar "RST_SW (MULTIKEY)" voor meer informatie.

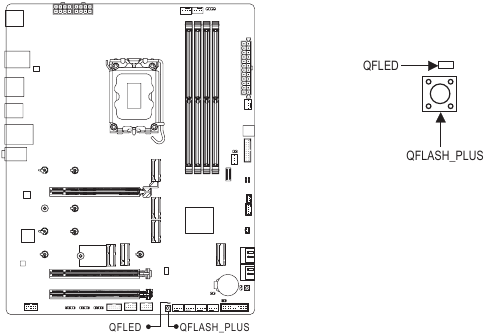

QFLASH_PLUS (Q-Flash Plus-knop)

Met Q-Flash Plus kunt u het BIOS bijwerken wanneer uw systeem is uitgeschakeld (S5-afsluitstatus). Sla het nieuwste BIOS op een USB-stick op en steek deze in de speciale poort. U kunt nu het BIOS automatisch flashen door simpelweg op de Q-Flash Plus-knop te drukken. De QFLED knippert wanneer de BIOS-matching en flashing-activiteiten beginnen en stopt met knipperen wanneer het flashen van het hoofd-BIOS is voltooid.

Om de Q-Flash Plus-functie in te schakelen, gaat u naar de pagina "Unieke functies" van de website van GIGABYTE voor meer informatie.

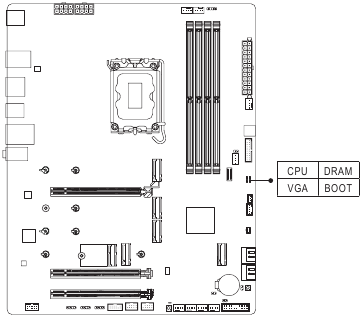

Status-LED's

De status-LED's geven aan of de CPU, het geheugen, de grafische kaart en het besturingssysteem correct werken na het inschakelen van het systeem. Als de CPU/DRAM/VGA-LED brandt, betekent dit dat het bijbehorende apparaat niet normaal werkt; als de BOOT-LED brandt, betekent dit dat u het besturingssysteem nog niet hebt geopend.

CPU: CPU-status-LED
DRAM: Geheugenstatus-LED
VGA: Status-LED grafische kaart
BOOT: Status-LED van het besturingssysteem

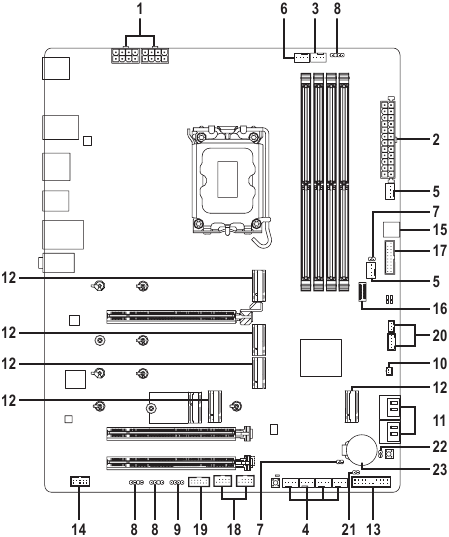

Interne aansluitingen

ATX_12V_2X4_1/ATX_12V_2X4_2
ATX
CPU_FAN
SYS_FAN1/2/3/4
SYS_FAN5/6_PUMP
CPU_OPT
EC_TEMP1/EC_TEMP2
ARGB_V2_1/ARGB_V2_2/ARGB_V2_3
LED_C
NOISE_SENSOR
SATA3 4/5/6/7
M2C_CPU/M2A_CPU/M2Q_SB/M2P_SB/M2M_SB

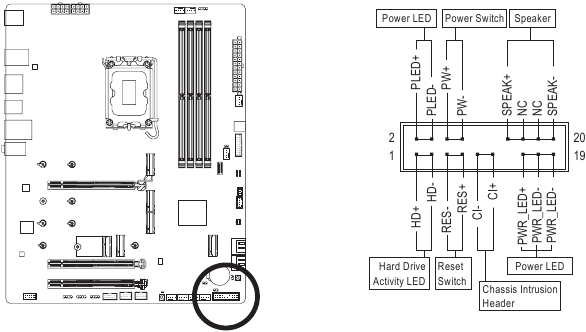

F_PANEL

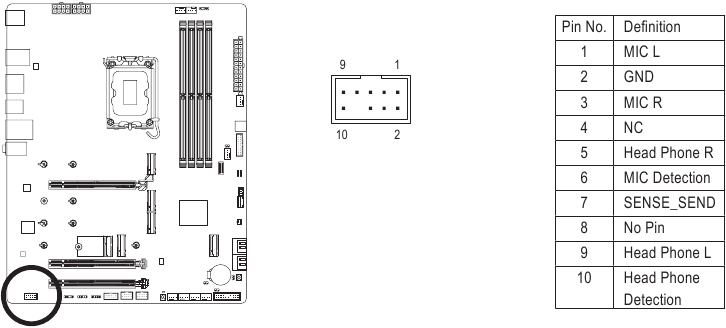

F_AUDIO

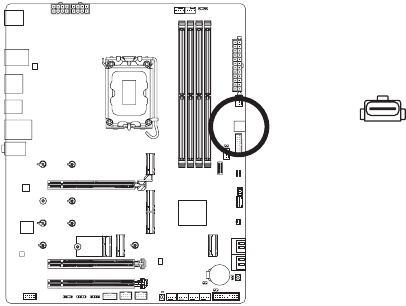

USBDP

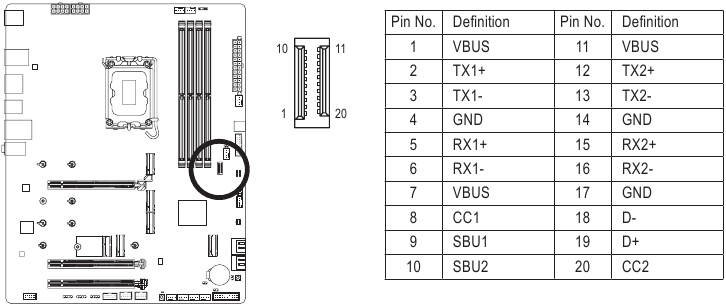

F_U320G

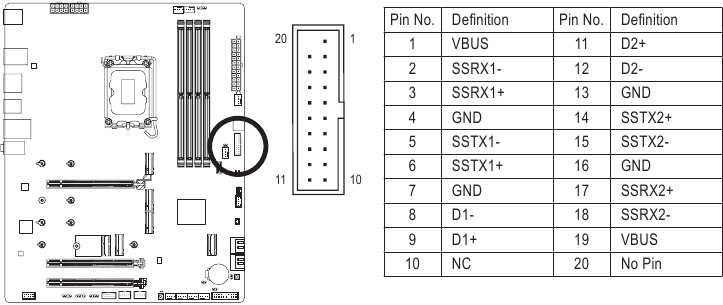

F_U32

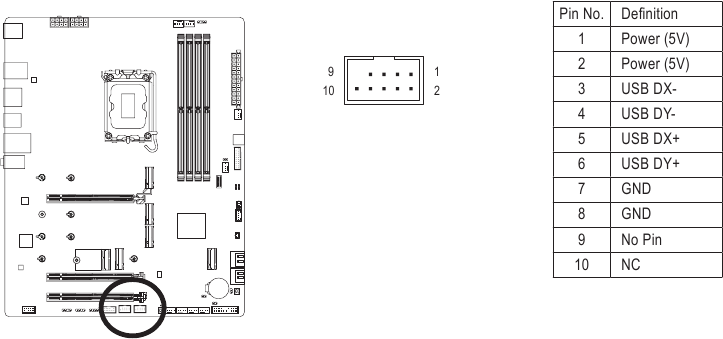

F_USB1/F_USB2

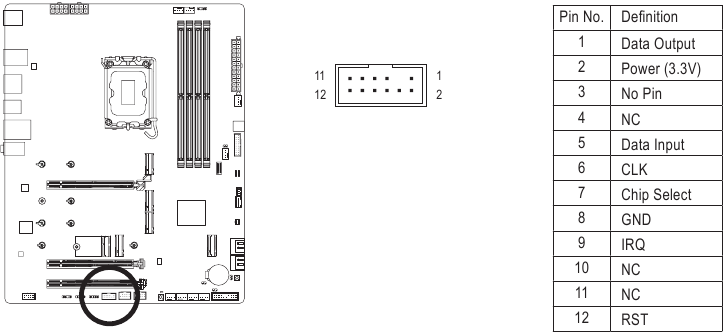

SPI_TPM

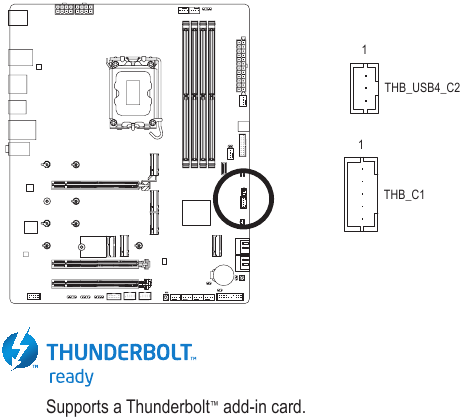

THB_C1/THB_USB4_C2

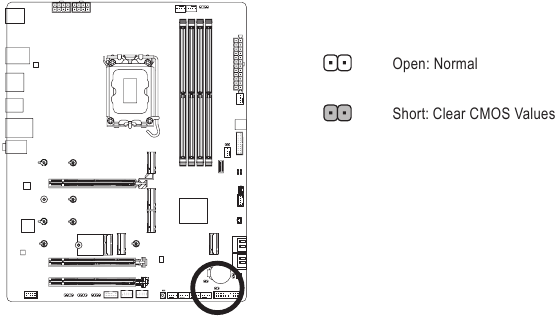

CLR_CMOS

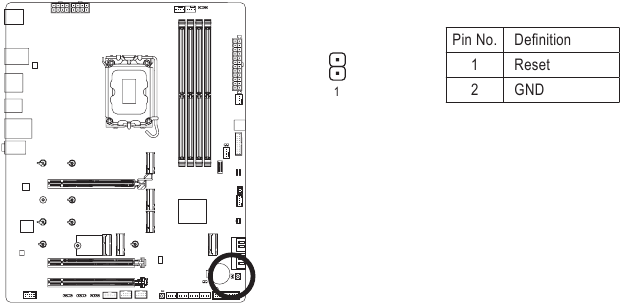

RST

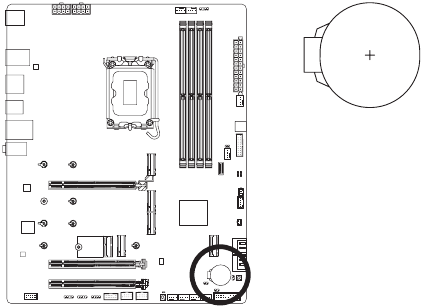

BAT

Lees de volgende richtlijnen voordat u externe apparaten aansluit:

Zorg er eerst voor dat uw apparaten compatibel zijn met de aansluitingen die u wilt aansluiten.
Voordat u de apparaten installeert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.
Nadat u het apparaat hebt geïnstalleerd en voordat u de computer inschakelt, moet u ervoor zorgen dat de apparaatkabel stevig is bevestigd aan de connector op het moederbord.

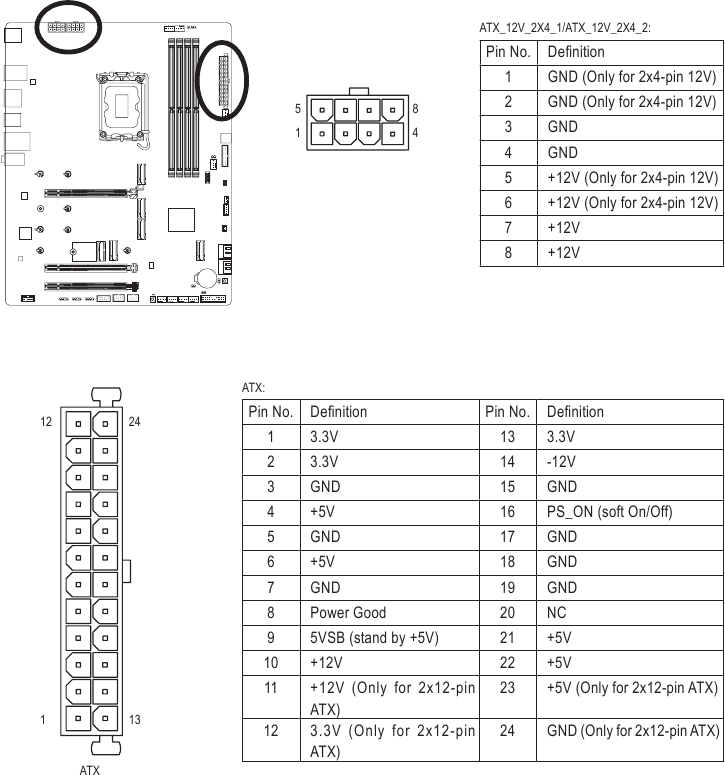

ATX_12V_2X4_1/ATX_12V_2X4_2/ATX (2x4 12V-voedingsconnector en 2x12 hoofdvoedingsconnector)

Met behulp van de voedingsconnector kan de voeding voldoende stabiel vermogen leveren aan alle componenten op het moederbord. Voordat u de voedingsconnector aansluit, moet u eerst controleren of de voeding is uitgeschakeld en alle apparaten correct zijn geïnstalleerd. De voedingsconnector heeft een foolproof ontwerp. Sluit de voedingskabel in de juiste richting aan op de voedingsconnector.

De 12V-voedingsconnector levert voornamelijk stroom aan de CPU. Als de 12V-voedingsconnector niet is aangesloten, start de computer niet op.

Om aan de uitbreidingsvereisten te voldoen, wordt aanbevolen om een voeding te gebruiken die bestand is tegen een hoog stroomverbruik (500 W of meer). Als een voeding wordt gebruikt die niet de vereiste stroom levert, kan dit leiden tot een instabiel of onopstartbaar systeem.

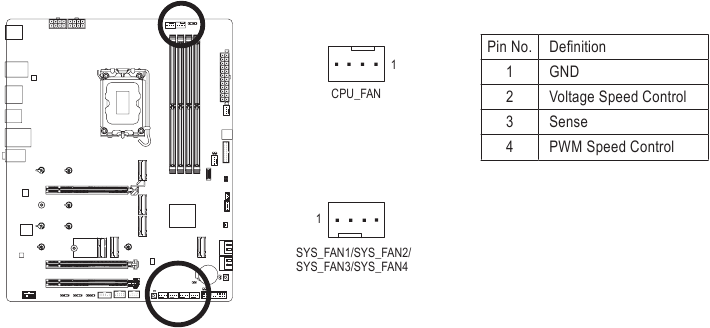

CPU_FAN/SYS_FAN1/2/3/4 (ventilatorheaders)

Alle ventilatorheaders op dit moederbord zijn 4-pins. De meeste ventilatorheaders hebben een foolproof invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connectordraad is de aarddraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor het regelen van de ventilatorsnelheid. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren.

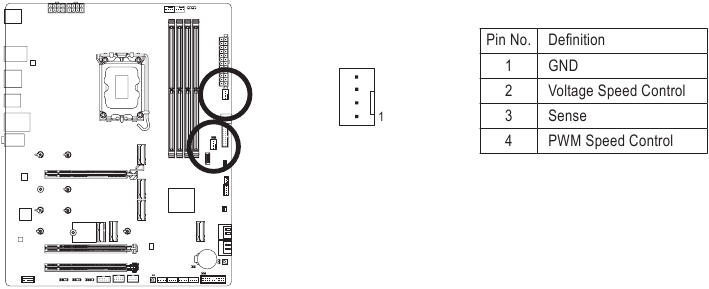

SYS_FAN5/6_PUMP (Systeemventilator-/waterkoelingpompheaders)

De ventilator-/pompheaders zijn 4-pins. De meeste ventilatorheaders hebben een foolproof invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connectordraad is de aarddraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor het regelen van de ventilatorsnelheid. Voor een optimale warmteafvoer wordt aanbevolen om een systeemventilator in de behuizing te installeren. De header biedt ook snelheidsregeling voor een waterkoelingpomp. Ga naar de pagina "BIOS Setup" van de website van GIGABYTE en zoek naar "Smart Fan 6" voor meer informatie.

Zorg ervoor dat u ventilatorkabels aansluit op de ventilatorheaders om te voorkomen dat uw CPU en systeem oververhit raken. Oververhitting kan leiden tot schade aan de CPU of het systeem kan vastlopen.
Deze ventilatorheaders zijn geen configuratiejumperblokken. Plaats geen jumperkap op de headers.

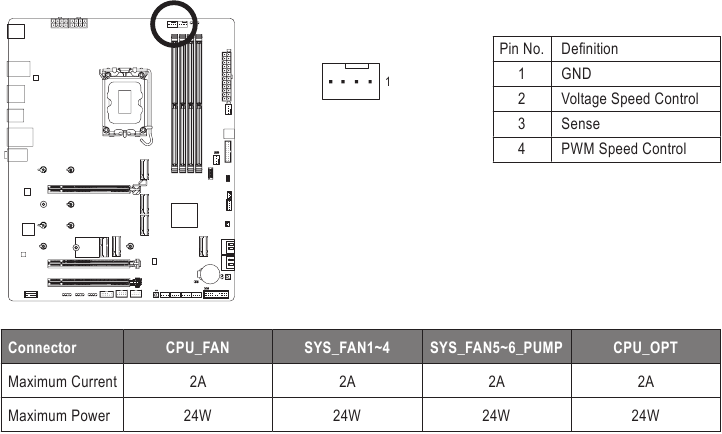

CPU_OPT (CPU-ventilator-/waterkoelingpompheader)

De ventilator-/pompheader is 4-pins en heeft een foolproof invoegontwerp. De meeste ventilatorheaders hebben een foolproof invoegontwerp. Wanneer u een ventilatorkabel aansluit, moet u ervoor zorgen dat u deze in de juiste richting aansluit (de zwarte connectordraad is de aarddraad). De snelheidsregelfunctie vereist het gebruik van een ventilator met een ontwerp voor het regelen van de ventilatorsnelheid.

CPU_OPT

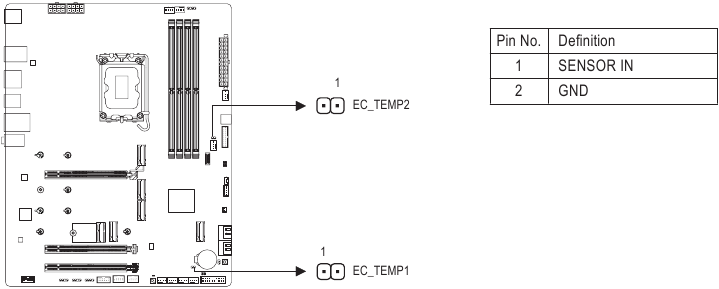

EC_TEMP1/EC_TEMP2 (Temperatuursensorheaders)

Sluit de thermistorkabels aan op de headers voor temperatuurdetectie.

ARGB_V2_1/ARGB_V2_2/ARGB_V2_3 (Adresseerbare RGB Gen2 LED-stripsheaders)

De headers kunnen worden gebruikt om een standaard 5050 adresseerbare RGB Gen2 LED-strip aan te sluiten, met een maximaal vermogen van 3A (5V) en een maximum aantal van 256 LED's.

Sluit uw adresseerbare RGB Gen2 LED-strip aan op de header. De stroompin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 van de adresseerbare RGB Gen 2 LED-stripheader. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

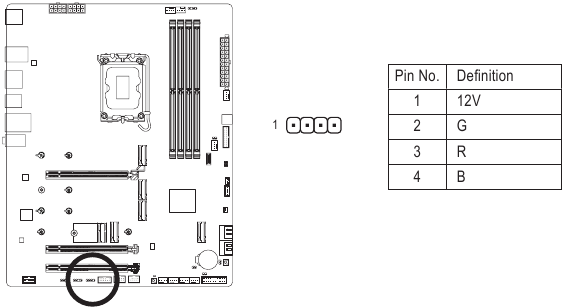

LED_C (RGB LED-stripheader)

Deze header kan worden gebruikt om een standaard 5050 RGB LED-strip (12V/G/R/B) aan te sluiten, met een maximaal vermogen DEBUG-classificatie van 2A (12V) en een maximale lengte van 2m.

LED_C

Sluit uw RGB LED-strip aan op de header. De stroompin (gemarkeerd met een driehoek op de stekker) van de LED-strip moet worden aangesloten op pin 1 (12V) van deze header. Een onjuiste aansluiting kan leiden tot schade aan de LED-strip.

Ga naar de pagina "Unique Features" van de website van GIGABYTE voor meer informatie over het in- en uitschakelen van de lichten van de LED-strip.

Om abnormaal LED-gedrag te voorkomen, sluit u geen adresseerbare RGB Gen1 LED-strips en adresseerbare RGB Gen2 LED-strips tegelijkertijd aan op dezelfde header.
Voordat u de apparaten installeert of verwijdert, moet u de apparaten en uw computer uitschakelen. Haal de stekker uit het stopcontact om schade aan de apparaten te voorkomen.

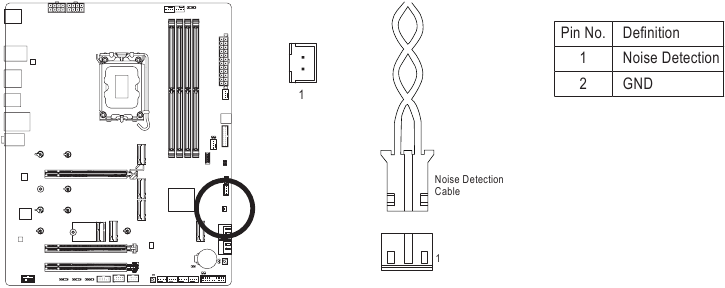

NOISE_SENSOR (Geluidsdetectieheader)

Deze header kan worden gebruikt om een geluidsdetectiekabel aan te sluiten om het geluid in de behuizing te detecteren.

Ga naar de pagina "Unique Features" van de website van GIGABYTE en zoek naar "FAN Control" voor meer informatie over de geluidsdetectiefunctie.

Voordat u de kabel op de header aansluit, moet u ervoor zorgen dat u de jumperkap verwijdert; plaats de jumperkap terug als de header niet in gebruik is.

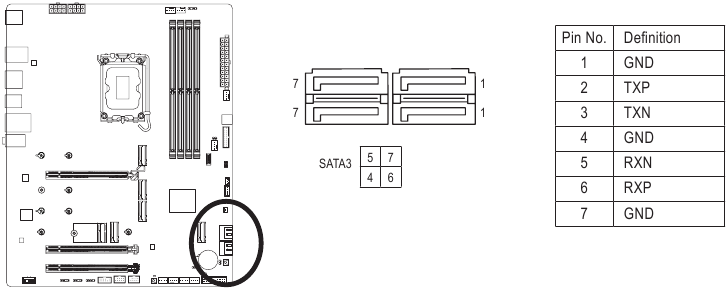

SATA3 4/5/6/7 (SATA 6Gb/s-connectoren)

De SATA-connectoren voldoen aan de SATA 6Gb/s-standaard en zijn compatibel met de SATA 3Gb/s- en SATA 1.5Gb/s-standaard. Elke SATA-connector ondersteunt één SATA-apparaat. De SATA-connectoren ondersteunen RAID 0, RAID 1, RAID 5 en RAID 10. Ga naar de pagina "Configuring a RAID Set" van de website van GIGABYTE voor instructies over het configureren van een RAID-array.

Om hot-plugging voor de SATA-poorten in te schakelen, gaat u naar de pagina "BIOS Setup" van de website van GIGABYTE en zoekt u naar "SATA Configuration" voor meer informatie.

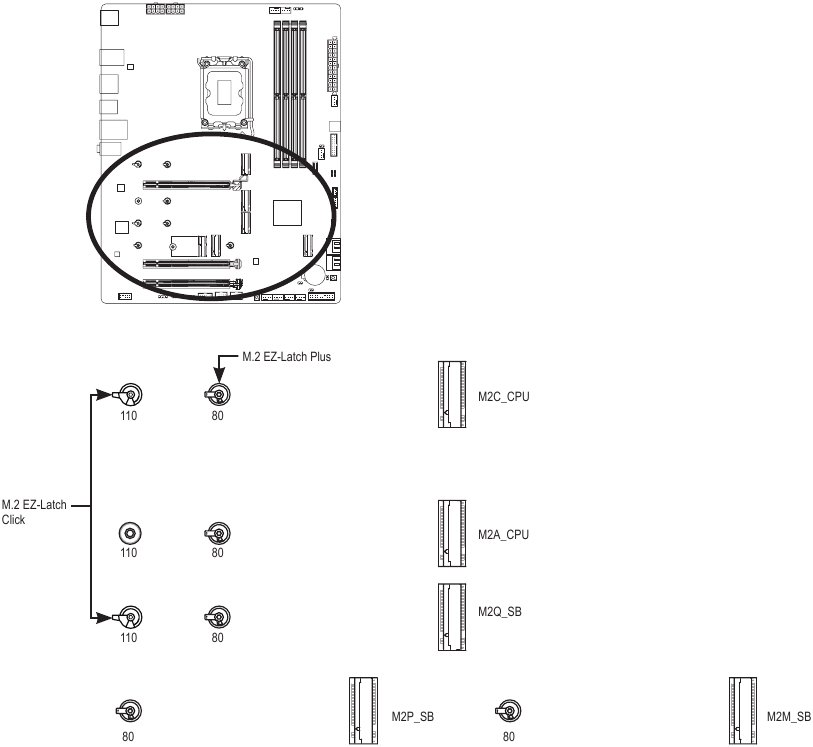

M2C_CPU/M2A_CPU/M2Q_SB/M2P_SB/M2M_SB (M.2-socket 3-connectoren)

Er zijn twee soorten M.2-SSD's: M.2 SATA-SSD's en M.2 PCIe-SSD's. Controleer welk type M.2-SSD's wordt ondersteund door de M.2-socket die u wilt gebruiken. Houd er rekening mee dat een M.2 PCIe-SSD niet kan worden gebruikt om een RAID-set te maken met een M.2 SATA-SSD of een SATA-harde schijf. Ga naar de pagina "Een RAID-set configureren" op de website van GIGABYTE voor instructies over het configureren van een RAID-array.

Ga naar de website van GIGABYTE voor meer informatie over het gebruik van M.2 EZ-Latch Click/M.2 EZ-Latch Plus.
M.2 SSD-installatie met M.2 EZ-Latch Click: https://www.gigabyte.com/WebPage/1048/M.2-EZ-Latch-Click.html
M.2 SSD-installatie met M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/920/M2-latchplus.html
M.2 SSD-verwijdering met M.2 EZ-Latch Plus: https://www.gigabyte.com/WebPage/921/removeM2.html
* Het ontwerp van het moederbordkoellichaam kan per model verschillen.

M2C_CPU/M2A_CPU/M2Q_SB:

Volg de onderstaande stappen om een M.2-SSD correct in de M.2-connector te installeren.

Stap 1:
Draai de M.2 EZ-Latch Click-clip met de klok mee en verwijder het moederbordkoellichaam. Zoek het juiste montagegat voor de te installeren M.2-SSD en zet eerst de M.2 EZ-Latch Plus-clip in het gat vast (voor M2A_CPU-connector).

Als u een M.2-SSD in het gat van 110 mm wilt installeren, verwijdert u eerst de EZ-Latch Plus-clip uit het gat van 80 mm.

Stap 2:
Verwijder de beschermfolie van de thermische pad (alleen de M2C_CPU-connector heeft de thermische pad) op de M.2-connector. Plaats de M.2-SSD onder een hoek in de M.2-connector.

Stap 3:
Druk op de voorkant van de M.2-SSD en zorg ervoor dat de M.2-SSD is vastgezet met de clip. Verwijder de beschermfolie van de onderkant van het moederbordkoellichaam en draai ten slotte de M.2 EZ-Latch Click-clip met de klok mee en installeer het koellichaam weer op zijn plaats.

M2P_SB/M2M_SB:

Volg de onderstaande stappen om een M.2-SSD correct in de M.2-connector te installeren.

Stap 1:
Draai de M.2 EZ-Latch Click-clip met de klok mee en verwijder het moederbordkoellichaam.

Stap 2:
Plaats de M.2-SSD onder een hoek in de M.2-connector. Druk op de voorkant van de M.2-SSD en zorg ervoor dat de M.2-SSD is vastgezet met de clip.

Stap 3:
Verwijder de beschermfolie van de onderkant van het moederbordkoellichaam en draai ten slotte de M.2 EZ-Latch Click-clip met de klok mee en installeer het koellichaam weer op zijn plaats.

* Typen M.2-SSD's die door elke M.2-connector worden ondersteund:

F_PANEL (Header voor voorpaneel)

Sluit de aan/uit-schakelaar, de resetknop, de luidspreker, de schakelaar/sensor voor het binnendringen in de behuizing en de systeemstatusindicator op de behuizing aan op deze header volgens de onderstaande pin-toewijzingen. Let op de positieve en negatieve pinnen voordat u de kabels aansluit.

F_PANEL

PLED/PWR_LED (Aan/uit-led):
Maakt verbinding met de indicator voor de aan/uit-status op het voorpaneel van de behuizing. De led brandt wanneer het systeem in bedrijf is. De led is uit wanneer het systeem in de slaapstand S3/S4 staat of is uitgeschakeld (S5).

Systeemstatus Led

S0 Aan

S3/S4/S5 Uit
PW (Aan/uit-schakelaar):
Maakt verbinding met de aan/uit-schakelaar op het voorpaneel van de behuizing. U kunt configureren hoe u uw systeem uitschakelt met de aan/uit-schakelaar (ga naar de pagina "BIOS Setup" van de website van GIGABYTE en zoek naar "Soft-Off by PWR-BTTN" voor meer informatie).
SPEAK (Luidspreker):
Maakt verbinding met de luidspreker op het voorpaneel van de behuizing. Het systeem rapporteert de opstartstatus van het systeem door middel van een pieptoon. Er is één korte pieptoon te horen als er geen probleem wordt gedetecteerd bij het opstarten van het systeem.
HD (Led harde schijf activiteit):
Maakt verbinding met de led voor de activiteit van de harde schijf op het voorpaneel van de behuizing. De led brandt wanneer de harde schijf gegevens leest of schrijft.
RES (Resetknop):
Maakt verbinding met de resetknop op het voorpaneel van de behuizing. Druk op de resetknop om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.
CI (Header binnendringen in de behuizing):
Maakt verbinding met de schakelaar/sensor voor het binnendringen in de behuizing op de behuizing die kan detecteren of de behuizing is verwijderd. Voor deze functie is een behuizing met een schakelaar/sensor voor het binnendringen in de behuizing vereist.
NC: Geen verbinding.

Het ontwerp van het voorpaneel kan per behuizing verschillen. Een voorpaneelmodule bestaat voornamelijk uit een aan/uit-schakelaar, resetknop, aan/uit-led, led voor harde schijfactiviteit, luidspreker enz. Wanneer u de voorpaneelmodule van uw behuizing op deze header aansluit, moet u ervoor zorgen dat de draadtoewijzingen en de pin-toewijzingen correct overeenkomen.

F_AUDIO (Audioheader voor voorpaneel)

De audioheader op het voorpaneel ondersteunt High Definition Audio (HD). U kunt uw audiomodule voor het voorpaneel van de behuizing op deze header aansluiten. Zorg ervoor dat de draadtoewijzingen van de moduleconnector overeenkomen met de pin-toewijzingen van de moederbordheader. Een onjuiste verbinding tussen de moduleconnector en de moederbordheader zorgt ervoor dat het apparaat niet meer werkt of zelfs beschadigd raakt.

F_AUDIO

Sommige behuizingen bieden een audiomodule voor het voorpaneel die afzonderlijke connectoren op elke draad heeft in plaats van één stekker. Neem contact op met de fabrikant van de behuizing voor informatie over het aansluiten van de audiomodule voor het voorpaneel met verschillende draadtoewijzingen.

USBDP (USB Type-C^®-poort (DisplayPort), met USB 2.0-ondersteuning)

Deze poort ondersteunt standaard USB Type-C^®- en DisplayPort-beeldschermuitvoer, waardoor u een beeldscherm in een computerbehuizing kunt aansluiten. Het kan een beeldscherm ondersteunen met een maximale resolutie van 1920x1080@30 Hz. De werkelijk ondersteunde resolutie kan variëren, afhankelijk van het beeldscherm dat u gebruikt. Deze poort ondersteunt ook de USB 2.0-specificatie, zodat u USB-apparaten op deze poort kunt aansluiten.

Raadpleeg de gebruikershandleiding van het beeldscherm voor instructies over het aansluiten van een beeldscherm in uw computerbehuizing.

USBDP

F_U320G (USB Type-C^®-header, met USB 3.2 Gen 2x2-ondersteuning)

De header voldoet aan de USB 3.2 Gen 2x2-specificatie en kan één USB-poort leveren.

F_U320G

F_U32 (USB 3.2 Gen 1-header)

De header voldoet aan de USB 3.2 Gen 1- en USB 2.0-specificatie en kan twee USB-poorten leveren. Neem contact op met de plaatselijke dealer voor de aanschaf van het optionele 3,5-inch voorpaneel dat twee USB 3.2 Gen 1-poorten biedt.

F_U32

F_USB1/F_USB2 (USB 2.0/1.1-headers)

De headers voldoen aan de USB 2.0/1.1-specificatie. Elke USB-header kan twee USB-poorten leveren via een optionele USB-beugel. Neem contact op met de plaatselijke dealer voor de aanschaf van de optionele USB-beugel.

Zorg ervoor dat u de computer uitschakelt en de stekker uit het stopcontact haalt voordat u de USB-beugel installeert, om schade aan de USB-beugel te voorkomen.

SPI_TPM (Trusted Platform Module-header)

U kunt een SPI TPM (Trusted Platform Module) aansluiten op deze header.

SPI_TPM

THB_C1/THB_USB4_C2 (Thunderbolt™-insteekkaartconnectoren)

De connectoren worden gebruikt om verbinding te maken met een GIGABYTE Thunderbolt™-insteekkaart.

CLR_CMOS (Clear CMOS-jumper)

Gebruik deze jumper om de BIOS-configuratie te wissen en de CMOS-waarden terug te zetten naar de fabrieksinstellingen. Om de CMOS-waarden te wissen, gebruikt u een metalen voorwerp, zoals een schroevendraaier, om de twee pinnen enkele seconden aan te raken.

Schakel altijd uw computer uit en haal de stekker uit het stopcontact voordat u de CMOS-waarden wist.
Ga na het opnieuw opstarten van het systeem naar BIOS Setup om de fabrieksinstellingen te laden (selecteer Load Optimized Defaults) of configureer handmatig de BIOS-instellingen (ga naar de pagina "BIOS Setup" van de website van GIGABYTE voor meer informatie).

RST (Reset-jumper)

De reset-jumper kan worden aangesloten op de reset-schakelaar op het voorpaneel van de behuizing. Druk op de reset-schakelaar om de computer opnieuw op te starten als de computer vastloopt en geen normale herstart kan uitvoeren.

RST

De reset-jumper biedt u verschillende functies om te gebruiken. Om de knop opnieuw toe te wijzen om verschillende taken uit te voeren, gaat u naar de "BIOS Setup"-pagina van de website van GIGABYTE en zoekt u naar "RST_SW (MULTIKEY)" voor meer informatie.

BAT (Batterij)

De batterij levert stroom om de waarden (zoals BIOS-configuraties, datum- en tijdinformatie) in de CMOS te bewaren wanneer de computer is uitgeschakeld. Vervang de batterij wanneer de batterijspanning tot een laag niveau daalt, anders zijn de CMOS-waarden mogelijk niet nauwkeurig of gaan ze verloren.

BAT

U kunt de CMOS-waarden wissen door de batterij te verwijderen:

Schakel uw computer uit en trek de stekker uit het stopcontact.
Verwijder voorzichtig de batterij uit de batterijhouder en wacht één minuut. (Of gebruik een metalen object, zoals een schroevendraaier, om de positieve en negatieve polen van de batterijhouder aan te raken, waardoor ze 5 seconden kortsluiten.)
Vervang de batterij.
Steek de stekker in het stopcontact en start uw computer opnieuw op.

Schakel altijd uw computer uit en trek de stekker uit het stopcontact voordat u de batterij vervangt.
Vervang de batterij door een gelijkwaardige batterij. Er kan schade aan uw apparaten ontstaan als de batterij wordt vervangen door een onjuist model.
Neem contact op met de plaats van aankoop of een lokale dealer als u de batterij niet zelf kunt vervangen of als u twijfelt over het batterijmodel.
Let er bij het plaatsen van de batterij op dat de positieve (+) en de negatieve (-) kant van de batterij in de juiste richting zitten (de positieve kant moet naar boven wijzen).
Gebruikte batterijen moeten worden behandeld in overeenstemming met de lokale milieuvoorschriften.

BIOS Setup

BIOS (Basic Input and Output System) registreert hardwareparameters van het systeem in de CMOS op het moederbord. De belangrijkste functies omvatten het uitvoeren van de Power-On Self-Test (POST) tijdens het opstarten van het systeem, het opslaan van systeemparameters en het laden van het besturingssysteem, enz. BIOS bevat een BIOS Setup-programma waarmee de gebruiker basisconfiguratie-instellingen van het systeem kan wijzigen of bepaalde systeemfuncties kan activeren.

Wanneer de stroom is uitgeschakeld, levert de batterij op het moederbord de nodige stroom aan de CMOS om de configuratiewaarden in de CMOS te behouden.

Om toegang te krijgen tot het BIOS Setup-programma, drukt u tijdens de POST op de <Delete>-toets wanneer de stroom is ingeschakeld.

Gebruik de GIGABYTE Q-Flash of Q-Flash Plus tool om het BIOS te upgraden.

Met Q-Flash kan de gebruiker snel en eenvoudig een back-up van het BIOS maken of het BIOS upgraden zonder het besturingssysteem te openen.
Met Q-Flash Plus kunt u het BIOS bijwerken wanneer uw systeem is uitgeschakeld (S5-afsluitstatus). Sla de nieuwste BIOS op een USB-stick op en steek deze in de speciale poort. U kunt het BIOS nu automatisch flashen door simpelweg op de Q-Flash Plus-knop te drukken.

Voor instructies over het gebruik van de Q-Flash- en Q-Flash Plus-hulpprogramma's gaat u naar de pagina "Unieke functies" van de website van GIGABYTE en zoekt u naar "BIOS Update Utilities".

Omdat het flashen van het BIOS potentieel riskant is, is het raadzaam om het BIOS niet te flashen als u geen problemen ondervindt bij het gebruik van de huidige versie van het BIOS. Flash het BIOS met de nodige voorzichtigheid. Onvoldoende BIOS-flashing kan leiden tot een storing in het systeem.
Het wordt aanbevolen om de standaardinstellingen niet te wijzigen (tenzij dit nodig is) om te voorkomen dat het systeem instabiel wordt of andere onverwachte resultaten optreden. Onvoldoende wijziging van de instellingen kan ertoe leiden dat het systeem niet kan opstarten. Als dit gebeurt, probeer dan de CMOS-waarden te wissen en het bord terug te zetten naar de standaardwaarden.
Raadpleeg de inleidingen van de batterij/clear CMOS-jumper in het vorige hoofdstuk of ga naar de pagina "BIOS Setup" van de website van GIGABYTE en zoek naar "Load Optimized Defaults" voor het wissen van de CMOS-waarden.

Ga naar de website van GIGABYTE voor meer informatie over het configureren van BIOS Setup.
https://www.gigabyte.com/WebPage/1055/intel700-refresh-bios.html

Opstartscherm

Het volgende opstartlogoscherm verschijnt wanneer de computer opstart.

Functietoetsen

<DEL>: BIOS SETUP\Q-FLASH
Druk op de <Delete>-toets om BIOS Setup te openen of om toegang te krijgen tot de Q-Flash tool in BIOS Setup.

<F12>: OPSTARTMENU
Met het opstartmenu kunt u het eerste opstartapparaat instellen zonder BIOS Setup te openen. Gebruik in het opstartmenu de pijl-omhoog toets <↑> of de pijl-omlaag toets <↓> om het eerste opstartapparaat te selecteren en druk vervolgens op <Enter> om te accepteren. Het systeem start onmiddellijk op vanaf het apparaat.
Opmerking: de instelling in het opstartmenu is slechts één keer van kracht. Na het opnieuw opstarten van het systeem is de opstartvolgorde van het apparaat nog steeds gebaseerd op de BIOS Setup-instellingen.

<END>: Q-FLASH
Druk op de <End>-toets om rechtstreeks toegang te krijgen tot de Q-Flash tool zonder eerst BIOS Setup te hoeven openen.

Het besturingssysteem en de stuurprogramma's installeren

Installatie van het besturingssysteem

Met de juiste BIOS-instellingen bent u klaar om het besturingssysteem te installeren.

Om een besturingssysteem op een RAID-volume te installeren, moet u eerst het Intel^® RST VMD Controller-stuurprogramma installeren tijdens de OS-installatie. Raadpleeg de onderstaande stappen:

Stap 1:
Ga naar de website van GIGABYTE, blader naar de webpagina van het moederbordmodel, download het Intel SATA Preinstall-stuurprogrammabestand op de pagina Support\Download\SATA RAID/AHCI, pak het bestand uit en kopieer de bestanden naar uw USB-stick.

Stap 2:
Start op vanaf de Windows-installatieschijf en voer de standaard OS-installatiestappen uit. Wanneer het scherm verschijnt waarin u wordt gevraagd het stuurprogramma te laden, selecteert u Bladeren.

Stap 3:
Steek de USB-stick in en blader vervolgens naar de locatie van het stuurprogramma. Wanneer een scherm zoals hieronder verschijnt, selecteert u Intel RST VMD Controller 467F en klikt u op Volgende om het stuurprogramma te laden en de OS-installatie te voltooien.

Installatie van stuurprogramma's

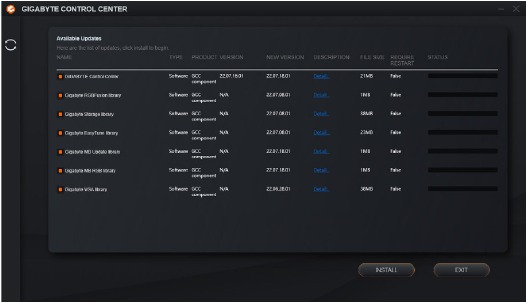

Nadat u het besturingssysteem hebt geïnstalleerd, verschijnt er een dialoogvenster in de rechteronderhoek van het bureaublad waarin u wordt gevraagd of u de stuurprogramma's en GIGABYTE-toepassingen wilt downloaden en installeren via GIGABYTE Control Center (GCC). Klik op Install (Installeren) om door te gaan met de installatie. (Zorg er in BIOS Setup voor dat Settings\Gigabyte Utilities Downloader Configuration\Gigabyte Utilities Downloader is ingesteld op Enabled (Ingeschakeld).)

Wanneer het dialoogvenster Licentieovereenkomst voor eindgebruikers verschijnt, drukt u op <Accept> om GIGABYTE Control Center (GCC) te installeren. Selecteer in het scherm GIGABYTE CONTROL CENTER de stuurprogramma's en toepassingen die u wilt installeren en klik op Install (Installeren).

Zorg ervoor dat het systeem met internet is verbonden voordat u met de installatie begint.

Ga naar de website van GIGABYTE voor meer software-informatie.
https://www.gigabyte.com/WebPage/1053/intel700-refresh-app.html
Ga naar de website van GIGABYTE voor meer informatie over het oplossen van problemen.
https://www.gigabyte.com/WebPage/351/faq.html

Een RAID-set configureren

RAID-niveaus

Voordat u begint, moet u de volgende items voorbereiden:

Dit moederbord ondersteunt RAID 0, RAID 1, RAID 5 en RAID 10. Bereid het juiste aantal harde schijven voor zoals aangegeven in de bovenstaande tabel voordat u een RAID-array configureert.

SATA-harde schijven of SSD's. Om optimale prestaties te garanderen, wordt aanbevolen om twee harde schijven met hetzelfde model en dezelfde capaciteit te gebruiken.
Windows-installatieschijf.
Een computer met internetverbinding.
Een USB-stick.

Een M.2 PCIe SSD kan niet worden gebruikt om een RAID-set in te stellen, ook niet met een M.2 SATA SSD of een SATA-harde schijf.

Ga naar de website van GIGABYTE voor meer informatie over het configureren van een RAID-array.
https://www.gigabyte.com/WebPage/1054/intel700-refresh-raid.html

Contact opnemen

GIGA-BYTE TECHNOLOGY CO., LTD.
Adres: No.6, Baoqiang Rd., Xindian Dist., New Taipei City 231
TEL: +886-2-8912-4000, FAX: +886-2-8912-4005
Tech. en niet-tech. ondersteuning (verkoop/marketing): https://esupport.gigabyte.com
WEB-adres (Engels): https://www.gigabyte.com
WEB-adres (Chinees): https://www.gigabyte.com/tw

GIGABYTE eSupport
Om een technische of niet-technische vraag (verkoop/marketing) in te dienen, gaat u naar:
https://esupport.gigabyte.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download GIGABYTE Z790 AORUS PRO X - Handleiding moederbord
