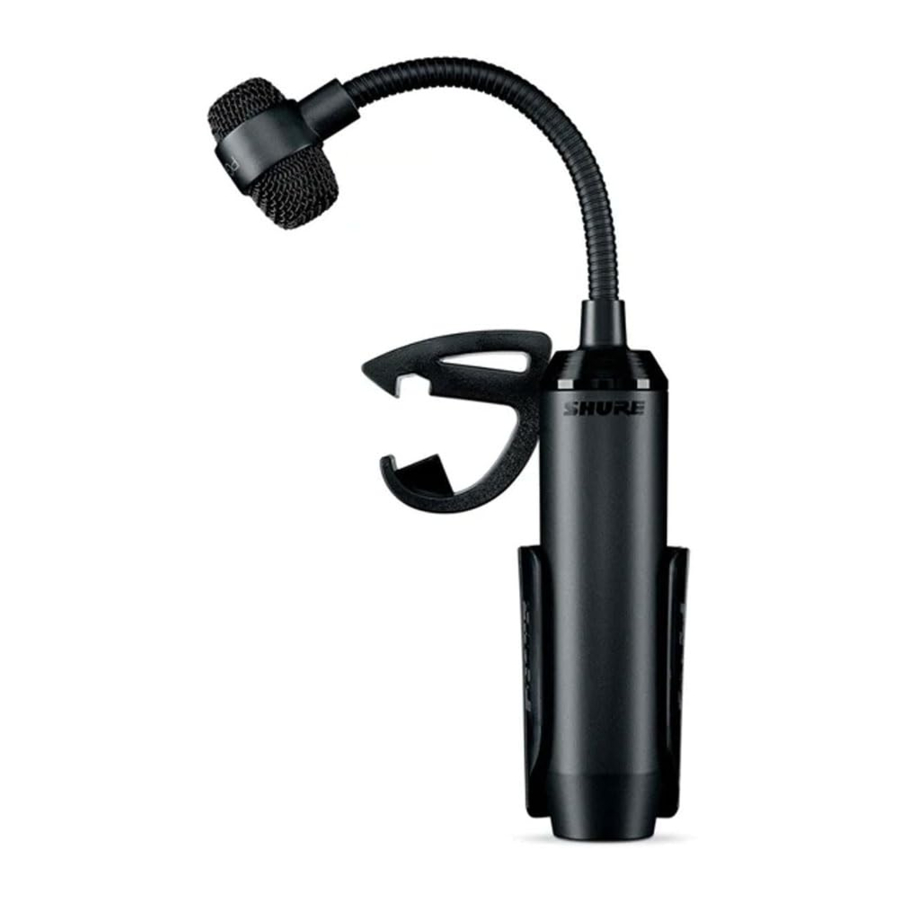

Shure PGA98D - Cardioid Condenser Drum Microfoon Handleiding
PG Alta Microfoons
Gefeliciteerd met de aankoop van een nieuwe Shure PG Alta serie microfoon. De PG Alta serie levert professionele kwaliteit audio tegen een betaalbare prijs, met oplossingen voor het vastleggen van vrijwel elke bron, inclusief stem, akoestische instrumenten, drums en versterkte elektrische instrumenten. Geschikt voor live- en studiotoepassingen, PG Alta microfoons zijn gebouwd om lang mee te gaan en voldoen aan dezelfde strenge kwaliteitstestnormen die alle Shure producten betrouwbaar en solide maken.
Algemene Gebruiksregels
- Bedek geen enkel deel van de microfoonrooster met uw hand, omdat dit de microfoonprestaties nadelig beïnvloedt.
- Richt de microfoon op de gewenste geluidsbron (zoals de spreker, zanger of instrument) en weg van ongewenste bronnen.
- Plaats de microfoon zo dicht mogelijk bij de gewenste geluidsbron.
- Werk dicht bij de microfoon voor extra basweergave.
- Gebruik slechts één microfoon om een enkele geluidsbron op te pikken.
- Gebruik minder microfoons voor een betere versterking voordat er feedback optreedt.
- Houd de afstand tussen microfoons minstens drie keer de afstand van elke microfoon tot de bron ("drie-op-één regel").
- Plaats microfoons zo ver mogelijk van reflecterende oppervlakken.
- Plaats een windscherm bij gebruik van de microfoon buitenshuis.
- Vermijd overmatige manipulatie om het oppikken van mechanisch geluid en trillingen te minimaliseren.
Toepassingen
Het kleine, flexibele ontwerp van de PGA98D microfoon zorgt ervoor dat deze op krappe plekken rond drums past. De meegeleverde drum microfoon clip maakt de montage op drums snel en eenvoudig, maar de microfoon kan ook op andere bronnen worden gebruikt door hem in een standaard clip te monteren.
Drums
- Voor meer 'stick attack' richt u de microfoon op het midden van het drumvel.
- Om meer resonantie en boventonen vast te leggen, richt u de microfoon op de rand van het drumvel.
- Door de microfoon dichter bij het drumvel te plaatsen, wordt de bas versterkt.
Andere Instrumenten
De PGA98D kan effectief andere instrumenten vastleggen waar de ruimte beperkt is. Monteer de microfoon eenvoudig in een standaard clip en pas de zwanenhals aan om hem op de bron te richten.

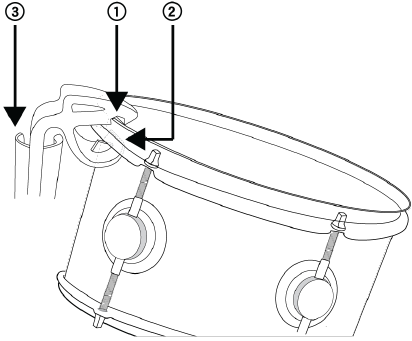

Drum Microfoon Montage
Om de microfoonclip aan een drumrand te bevestigen:
- Plaats de microfoonclip met de groef stevig over de bovenkant van de drumrand.
- Plaats de onderkant van de clip zo dat deze onder de drumrand doorloopt. De clip is flexibel en kan indien nodig voorzichtig worden gebogen om te passen.
- Plaats de microfoon in de clip en pas de zwanenhals aan indien nodig.
De Microfoon Richten
Plaats de microfoon met de pijl gericht op de geluidsbron.
Voorkant
Specificaties
Type
Electret Condensator
Polair Patroon
Cardioïde
Polair Patroon
Frequentiebereik
60 tot 20.000 Hz
Frequentiebereik
Output Impedantie
bij 1 kHz, open circuit voltage
850 Ω
Gevoeligheid
bij 1 kHz, open circuit voltage
- 52 dBV/Pa[1] (2.51 mV)
--
[1] 1 Pa=94 dB SPL
Maximale SPL
1 kHz bij 1% THD, 1 kΩ belasting, typisch
130 dB SPL
Eigen Ruis
A-gewogen, typisch
27 dB SPL A
Polariteit
Positieve druk op het diafragma produceert positieve spanning op pin 2 ten opzichte van pin 3
Connector
Drie-pins professionele audio (XLR), mannelijk
Gewicht
210 g (0.5 lbs)
Behuizing
Gegoten Zink
Stroomvereisten
11 tot 52 V DC fantoomvoeding (2 mA)
Optionele Accessoires en Vervangingsonderdelen
| Schuim windscherm voor PGA98H en PGA98D microfoons | AP98WS |
| Drum montage clip voor PGA98D | AP98DM |
