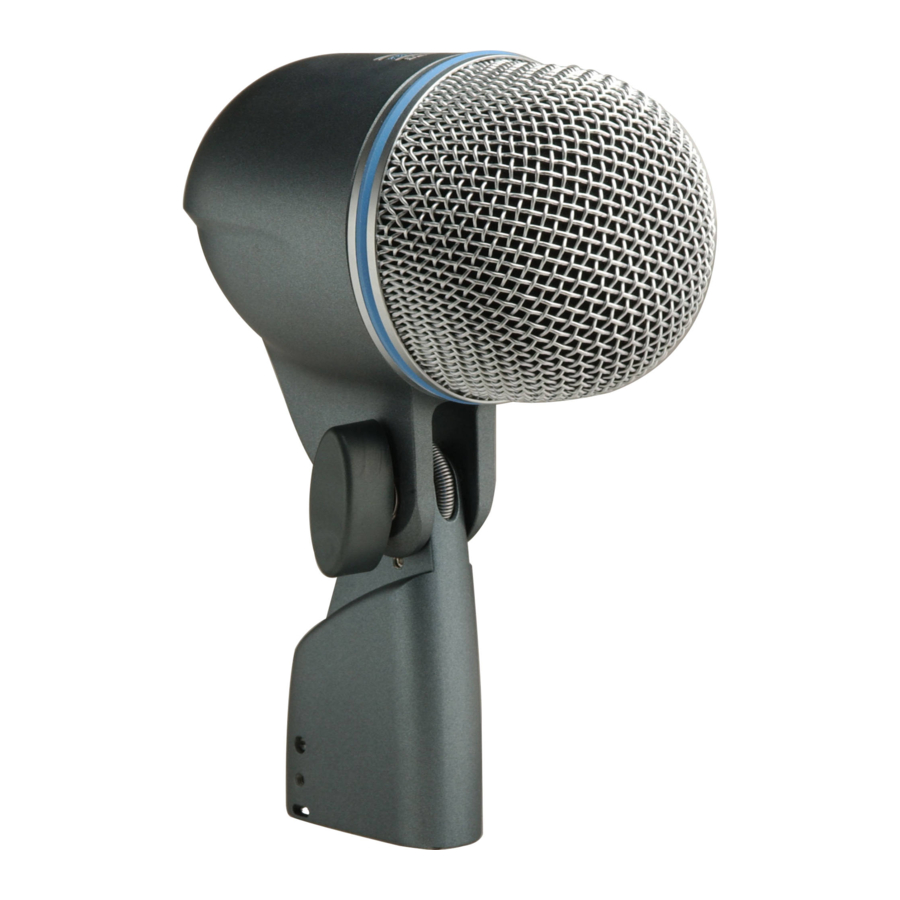

Shure BETA52A - Kick Drum Microfoon Handleiding
Algemene beschrijving
De Beta 52®A is een nauwkeurig ontworpen dynamische microfoon met een op maat gemaakte frequentierespons die speciaal is ontworpen voor kick drums en andere basinstrumenten. Het biedt een uitstekende attack en "punch" (stoot), en levert geluid van studiokwaliteit, zelfs bij extreem hoge geluidsdrukniveaus (SPL). Een geïntegreerde, vergrendelbare statiefadapter vereenvoudigt de montage en aanpassingen.
Met een gemodificeerd supercardioïde patroon vertoont de Beta 52A een opmerkelijke versterking voordat feedback optreedt en een uitstekende off-axis onderdrukking. Een gehard stalen gaasrooster en een gegoten metalen constructie zijn bestand tegen jarenlang misbruik, waardoor het ideaal is voor tourende geluidsversterking.
Kenmerken
- Eersteklas live performance microfoon met Shure-kwaliteit, robuustheid en betrouwbaarheid
- Gemodificeerd supercardioïde opnamepatroon voor maximale versterking vóór feedback en superieure onderdrukking van off-axis geluid
- Op maat gemaakte frequentierespons, specifiek gevormd voor kick drums en basinstrumenten
- Neodymium magneet voor grotere gevoeligheid en hogere output
- Geavanceerd pneumatisch schokdempingssysteem dat de overdracht van mechanische ruis en trillingen minimaliseert
- Deukbestendig, stalen gaasrooster en geëmailleerde gegoten metalen constructie zijn bestand tegen slijtage en misbruik
- Prestaties van studiokwaliteit, zelfs bij hoge SPL
- Ingebouwde statiefadapter met dynamisch vergrendelingssysteem en XLR-connector vereenvoudigt de installatie en biedt meer flexibiliteit
Toepassingen
Algemene regels voor kick drum microfoonplaatsing
- Zorg ervoor dat de microfoon de drumkop of demping in de drum niet raakt.
- Richt de microfoon op de gewenste geluidsbron en weg van ongewenste bronnen.
- Plaats dichter bij de klopperkop voor meer attack, verder weg voor meer resonantie.
- Werk dicht bij de microfoon voor extra basweergave.
- Vermijd overmatige hantering om het oppikken van mechanische ruis en trillingen te minimaliseren.
Toepassingen en plaatsing
De volgende tabel geeft een overzicht van de meest voorkomende toepassingen en plaatsingstechnieken. Houd er rekening mee dat microfoontechniek grotendeels een kwestie van persoonlijke smaak is; er is niet één "correcte" (juiste) microfoonpositie.
| Toepassing | Aanbevolen microfoonplaatsing | Toonkwaliteit |
| Kick Drum | 5 tot 7,5 cm (2 tot 3 inch) van de klopperkop, iets uit het midden van de klopper. | Scherpe attack; maximale basweergave, hoogste geluidsdrukniveau. |
| 20 tot 30 cm (8 tot 12 inch) van de klopperkop, op de as van de klopper. | Gemiddelde attack; evenwichtig geluid. OPMERKING: Om een strakker geluid met meer "punch" (stoot) te creëren, plaats een kussen of deken op de bodem van de drum tegen de klopperkop. | |
| Gitaar- en basversterkers | 2,5 cm (1 inch) van de luidspreker, op de as met het midden van de luidsprekerconus. | Scherpe attack; benadrukte bas. |
| 2,5 cm (1 inch) van de luidspreker, aan de rand van de luidsprekerconus. | Scherpe attack; geluid met hogere frequenties. | |
| 60 tot 90 cm (2 tot 3 ft.) achter de luidspreker, op de as met de luidsprekerconus. | Zachtere attack; verminderde bas. |

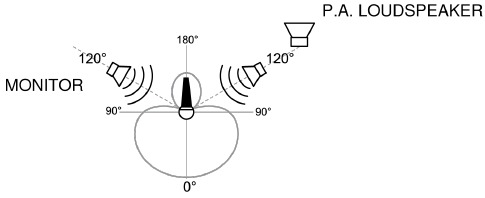

Het oppikken van ongewenste geluidsbronnen vermijden
Een supercardioïde microfoon heeft de grootste geluidsonderdrukking op punten van 120° naar de achterkant van de microfoon. Plaats de microfoon zo dat ongewenste geluidsbronnen, zoals monitoren en luidsprekers, zich in deze hoeken bevinden, niet direct erachter. Om feedback te minimaliseren en een optimale onderdrukking van ongewenst geluid te garanderen, test u altijd de microfoonplaatsing vóór een optreden.
Aanbevolen luidsprekerlocaties voor supercardioïde microfoons
Proximity-effect
Unidirectionele (cardioïde) microfoons versterken de basfrequenties geleidelijk met 6 tot 10 dB onder 100 Hz wanneer de microfoon zich op een afstand van ongeveer 6 mm (1/4 inch) van de geluidsbron bevindt. Dit fenomeen, bekend als proximity-effect, kan worden gebruikt om een warmer, krachtiger geluid te creëren. Om explosief laagfrequent geluid tijdens close-up gebruik te voorkomen, neemt de basrespons geleidelijk af. Dit zorgt voor meer controle en helpt de gebruiker te profiteren van het proximity-effect.

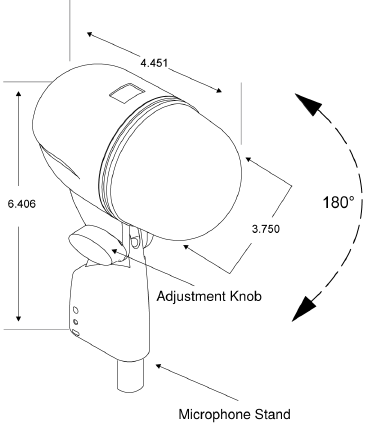

De statiefadapter gebruiken
De geïntegreerde statiefadapter is bestand tegen uitglijden bij stoten of aanraking, maar maakt aanpassingen mogelijk zonder de knop los te draaien.
- Draai de microfoon op het statief.
- Voordat u de afstelknop vastdraait, past u de statiefhoogte en -positie naar wens aan.
- Draai de afstelknop vast om de microfoon op zijn plaats te vergrendelen. Gebruik GEEN gereedschap en draai de knop niet te vast.
Specificaties
Type
Dynamisch (bewegende spoel)
Frequentiebereik
20 tot 10.000 Hz
Polair patroon
Supercardioïde
Output Impedantie
45 Ω
Gevoeligheid
bij 1kHz, open circuit voltage
-64 dBV/Pa(0.6 mV) [1]
Maximum SPL
1 kHz bij 1% THD, 1 kΩ belasting 174 dB
Polariteit
Positieve druk op het diafragma produceert positieve spanning op pin 2 ten opzichte van pin 3
Gewicht
0.605 kg(1.35 lbs)
Connector
Drie-pins professionele audio (XLR), mannelijk, gebalanceerd
[1] 1 Pa=94 dB SPL
Typische frequentierespons

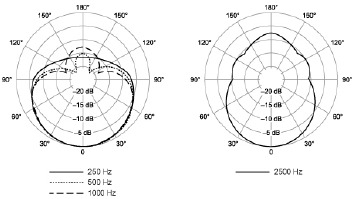

Typische polaire patronen
Accessoires
Meegeleverde accessoires
| 5/8" naar 3/8" (Euro) schroefdraadadapter | 95A2050 |
| Opbergtas | 95A2324 |
Vervangende onderdelen
| Cartridge voor BETA52 en BETA52A | R175 |
| Grille voor BETA52A | RK321 |
| Plug (Connector) Assembly | 90J1984 |
