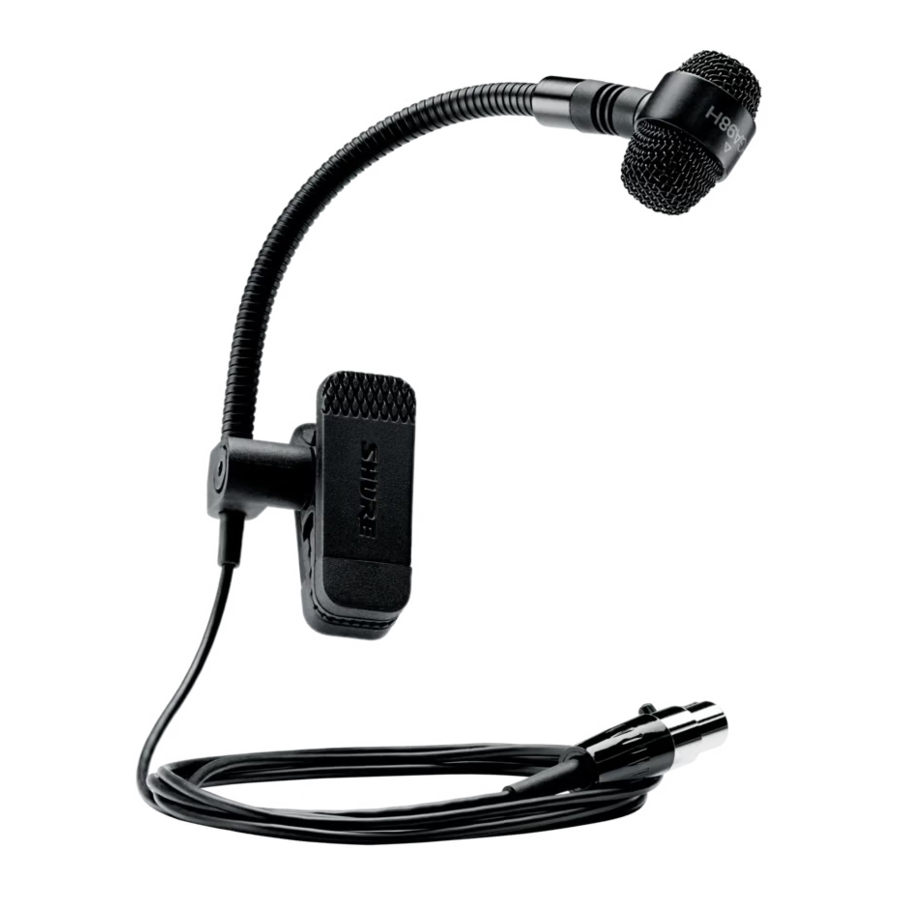

Shure PGA98H - Cardioid Condenser Instrument Microfoon Handleiding

Introductie

Gefeliciteerd met de aankoop van een nieuwe Shure PG Alta serie microfoon. De PG Alta serie levert professionele audiokwaliteit voor een betaalbare prijs, met oplossingen voor het vastleggen van bijna elke bron, inclusief stem, akoestische instrumenten, drums en versterkte elektrische instrumenten. Geschikt voor live- en studiotoepassingen, PG Alta microfoons zijn gebouwd om lang mee te gaan en voldoen aan dezelfde strenge kwaliteitsnormen die alle Shure-producten betrouwbaar en betrouwbaar maken.

Modelvariaties
PGA98H-XLR: Standaard 3-pins XLR-uitgang met geïntegreerde riemclip-voorversterker (vereist fantoomvoeding)
PGA98H-TQG: 4-pins TQG-uitgang voor gebruik met draadloze zenders

Algemene Gebruiksregels

• Bedek geen enkel deel van de microfoonrooster met uw hand, omdat dit de prestaties van de microfoon nadelig beïnvloedt.
• Richt de microfoon op de gewenste geluidsbron (zoals de spreker, zanger of instrument) en weg van ongewenste bronnen.
• Plaats de microfoon zo dicht mogelijk bij de gewenste geluidsbron.
• Werk dicht bij de microfoon voor extra basrespons.
• Gebruik slechts één microfoon om een enkele geluidsbron op te pikken.
• Gebruik minder microfoons voor een betere versterking voordat er feedback optreedt.
• Houd de afstand tussen microfoons minstens drie keer de afstand van elke microfoon tot de bron ("drie-op-één regel").
• Plaats microfoons zo ver mogelijk van reflecterende oppervlakken.
• Plaats een windscherm bij gebruik van de microfoon buitenshuis.
• Vermijd overmatige hantering om het oppikken van mechanisch geluid en trillingen te minimaliseren.

Fantoomvoeding

Alle condensatormicrofoons vereisen fantoomvoeding om te werken. Deze microfoon presteert het best met een 48 V DC-voeding (IEC-61938), maar kan werken met lagere spanningen.

Fantoomvoeding wordt geleverd door de mixer of audio-interface waarop de microfoon is aangesloten en vereist het gebruik van een gebalanceerde microfoonkabel: XLR-naar-XLR of XLR-naar-TRS. In de meeste gevallen is er een schakelaar of knop om de fantoomvoeding te activeren. Raadpleeg de gebruikershandleiding voor de mixer of interface voor meer informatie.

OPMERKING: Deze microfoon is compatibel met niet-Shure bodypacks die een TQG-connector hebben en 5V leveren op pin 2.

Het apparaat monteren

Gebruik de geïntegreerde klem om de microfoon snel en veilig aan hoorns of andere instrumenten te bevestigen.

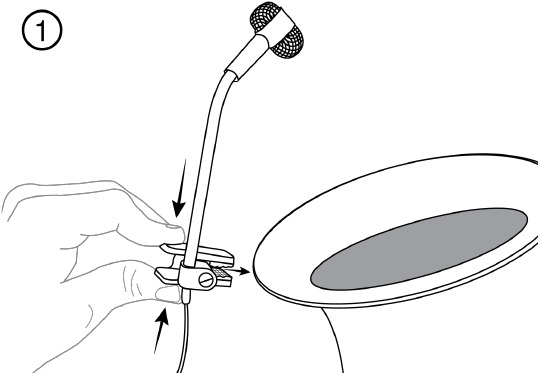

1. Knijp in de klem om deze te openen en bevestig aan een instrument of ander object.

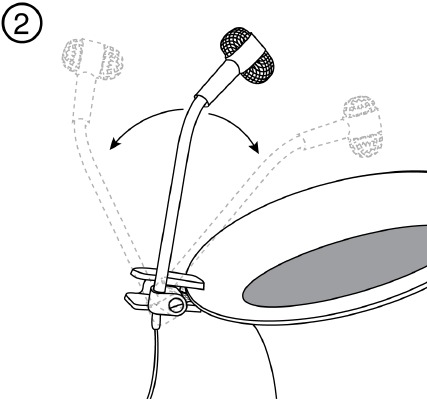

2. Richt de microfoon door de draaivoet te draaien en de zwanenhals te buigen.


Het apparaat richten

Plaats de microfoon met de pijl gericht op de geluidsbron.

Specificaties

Type
Electret Condensator

Polair Patroon
Cardioïde

Frequentiebereik
60 tot 20.000 Hz

Uitgangsimpedantie
bij 1 kHz, open circuitspanning

Gevoeligheid
bij 1 kHz, open circuitspanning
-52 dBV/Pa[1] (2.51 mV)

Maximale SPL
1 kHz bij 1% THD, 1 kΩ belasting, typisch
130 dB SPL

Zelfruis
A-gewogen, typisch
27 dB SPL-A

Behuizing
Gegoten Zink

Stroomvereisten
11 tot 52 V DC fantoomvoeding (2 mA)
[1] 1 Pa=94 dB SPL

Frequentiebereik

Polair Patroon

Accessoires
