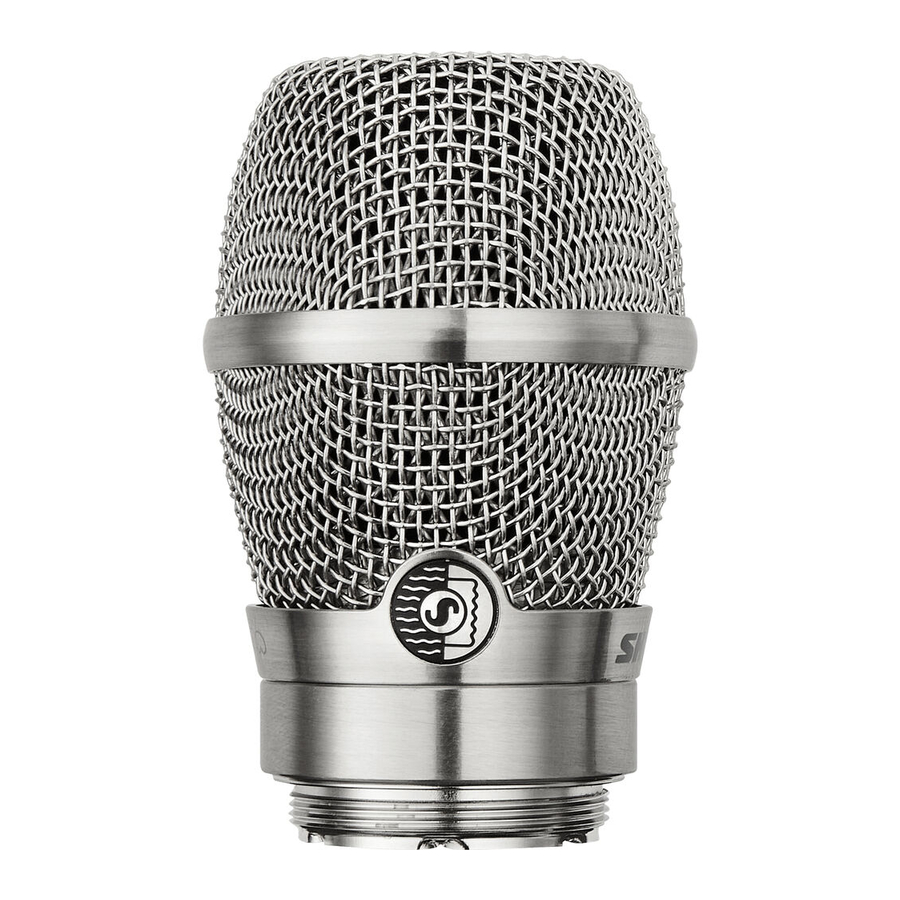

Shure KSM11 - Handleiding Draadloze Microfooncapsule

Algemene beschrijving

De Shure KSM11 draadloze vocale microfooncapsule is specifiek geoptimaliseerd om artiestenvocals nauwkeuriger te beschermen en te presenteren in moderne digitale draadloze live-soundproducties. Omdat podia steeds meer digitale technologie omarmen, heeft Shure de KSM11 ontwikkeld om te profiteren van de toegenomen lineariteit en controle die deze transitie mogelijk maakt. Met een premium cardioïde condensatorontwerp biedt de KSM11 een bijna perfecte off-axis onderdrukking en een zeer consistente polaire respons dankzij een vakkundig vervaardigde combinatie van transducer- en schokdempertechnologie. Het resultaat is een elegante en natuurlijke combinatie van helderheid in het lage en middenbereik en essentiële high-end details, speciaal ontworpen voor spraakmakende draadloze toepassingen, waaronder live optredens, live evenementopnames en premium streaming.

Kenmerken

• Gepatenteerde draadloze condensatorcapsule met een ¾" gouden membraan en premium elektronica voor een uitzonderlijk dynamisch bereik en transiëntrespons.
• Zeer consistent, diep cardioïde polair patroon vermindert off-axis fasevervorming voor een zuivere, gefocuste vocale reproductie om een rijke en volle lagefrequentierespons, lineair en transparant middenbereik en natuurlijke high-end details te bieden.
• Gestroomlijnd ontwerp voor een algehele kleinere en lichtere capsulevoetafdruk.
• Geavanceerd, geveerd isolatiesysteem voor vrijwel geen handling-geluid.
• Deukbestendige, gehard stalen grille met 3-traps plosiefreductie-popfiltering voor consistente, artefactvrije vocals.
• Verkrijgbaar in zwarte of geborsteld nikkel afwerking voor gebruik met compatibele Shure handheld draadloze zenders.

Installatie en compatibiliteit

Om de KSM11-microfooncapsule te gebruiken, schroeft u deze op een compatibele draadloze zender of bedrade handgreep.

De KSM11 is compatibel met alle Shure handheld zenders met verwijderbare capsules. Hij is ook compatibel met de Shure VPH bedrade handgreep XLR-accessoire, waardoor de KSM11 in typische XLR-aansluitingen kan worden gebruikt.

Modelvariaties

De KSM11-microfooncapsule is verkrijgbaar in een zwarte of geborsteld nikkel afwerking. Hij kan worden gekocht als onderdeel van een Shure draadloos systeem, of als een upgrade voor een bestaande draadloze handheld zender.

RPW192: KSM11 condensatorcapsule met een zwarte afwerking.

RPW194: KSM11 condensatorcapsule met een geborsteld-nikkel afwerking.

Accessoires en onderdelen

Optionele accessoires

Vervangende onderdelen

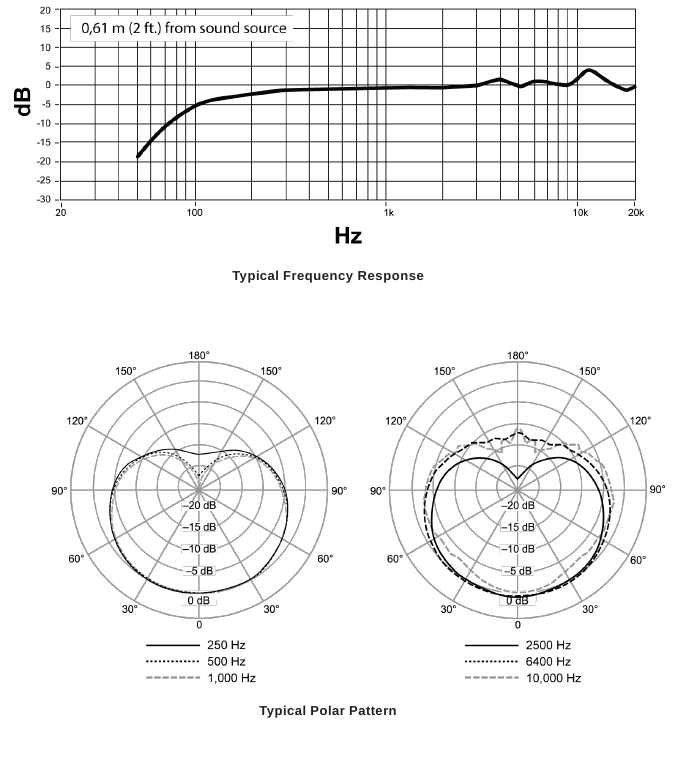

Specificaties

Specificaties zijn berekend met behulp van een KSM11-cartridge met Shure digitale draadloze handheld zenders. Ze kunnen enigszins variëren, afhankelijk van de gebruikte zender.

Type
Electret condensator

Polar Pattern
Cardioïde

Frequency Response
50 tot 20.000 Hz

Output Impedance (1 kHz)
250 Ω met 5 VDC

Sensitivity
bij 1kHz, open circuit voltage -46.5 dBV/Pa
1 Pa=94 dB SPL

Maximum SPL
151 dBSPL met 5 VDC

Signal-to-Noise Ratio
71.5 dB
S/N ratio is het verschil tussen 94 dB SPL en equivalente SPL van zelfruis, A-gewogen

Dynamic Range
128.5 dB met 5 VDC

Clipping Level
10 dBV met 5 VDC

Self Noise
22.5 dBSPL typical, equivalent SPL, A-weighted

Polarity
Positive pressure on diaphragm produces positive voltage into transmitter with respect to ground

Power Requirements
5 Volt Bias from Shure transmitter

Weight
150 g (5.3 oz.)

Housing
Aluminum and steel grille

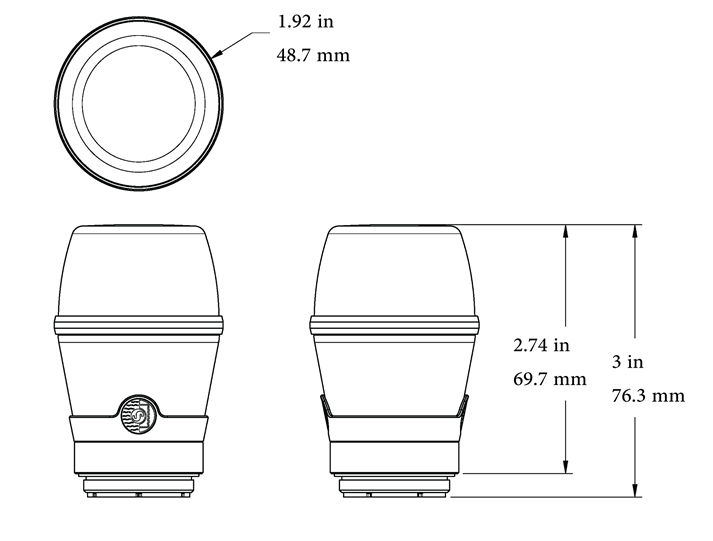

Dimensions

VEILIGHEIDSMAATREGELEN

Lees en bewaar de bijgevoegde waarschuwingen en veiligheidsinstructies voordat u dit product gebruikt.

Het negeren van deze waarschuwingen kan leiden tot ernstig letsel of de dood als gevolg van onjuist gebruik (incorrect opera tion).
Als er water of andere vreemde voorwerpen in het apparaat terechtkomen, kan dit leiden tot brand of een elektrische schok.
Probeer dit product niet aan te passen. Als u dit wel doet, kan dit leiden tot persoonlijk letsel en/of defecten aan het product.

Het negeren van deze waarschuwingen kan leiden tot matig letsel of schade aan eigendommen als gevolg van onjuist gebruik (in correct operation).
Demonteer of wijzig het apparaat nooit, omdat er storingen kunnen optreden.
Stel het apparaat niet bloot aan extreme kracht en trek niet aan de kabel, omdat er anders storingen kunnen optreden.
Houd de microfoon droog en vermijd blootstelling aan extreme temperaturen en vochtigheid.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
