Shure KSM137 - Handleiding instrumentmicrofoon

Algemene beschrijving

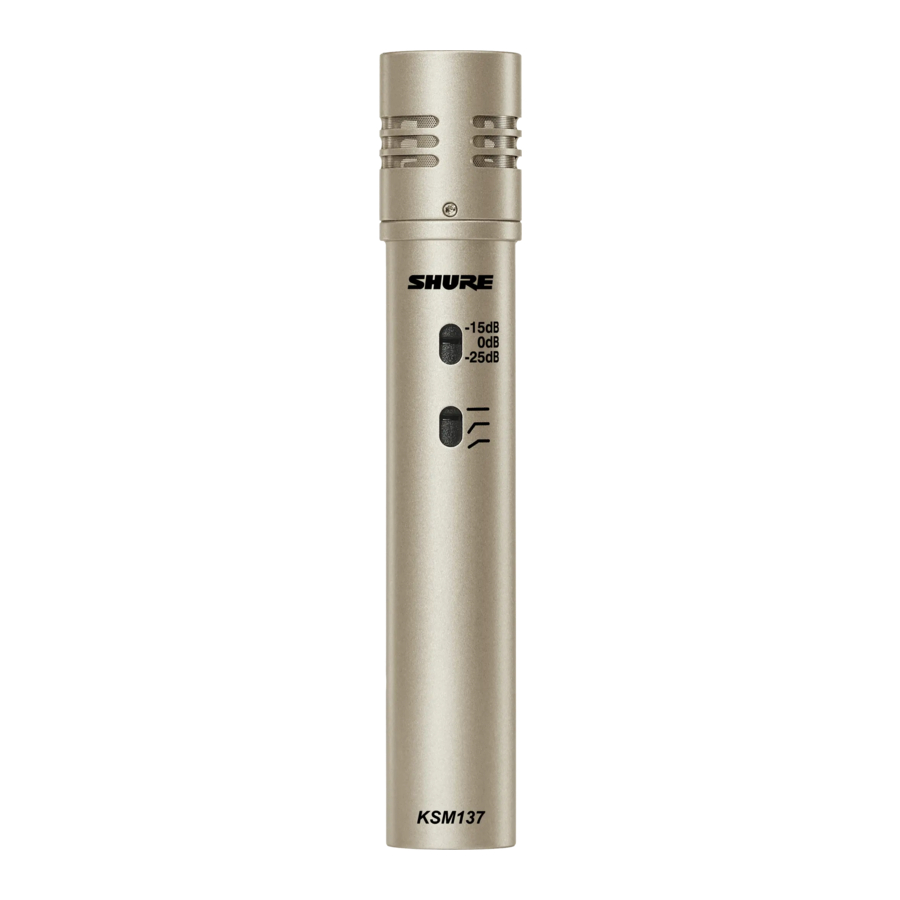

De KSM137 is een premium condensatormicrofoon met eindadres en een cardioïde polair patroon, ontwikkeld voor zeer kritische studio-opnamen en live geluidsproducties. De klasse A, discrete, transformatorloze voorversterker zorgt voor een uiterst transparante geluidsopname, en een drievoudig schakelbare pad en low-cut filter maakt het mogelijk om extreem hoge geluidsdrukniveaus (SPL) te verwerken en de basrespons te regelen. Veelzijdig, duurzaam en nauwkeurig, de KSM137 is een uitstekende microfoon voor zowel live als studio-toepassingen.

Kenmerken

• Een zeer consistent cardioïde polair patroon
• Ultradun, 2,5 μm 24-karaats verguld, Mylar^® membraan met lage massa voor superieure transiënte respons
• Klasse A, discrete, transformatorloze voorversterker voor transparantie, extreem snelle transiënte respons, geen crossover-vervorming en minimale harmonische en intermodulatievervorming
• Premium elektronische componenten, inclusief vergulde interne en externe connectoren
• Subsonisch filter elimineert lage frequentie gerommel (minder dan 17 Hz) veroorzaakt door mechanische trillingen
• Drieposities verzwakker switch (0 dB, 15 dB en 25 dB) voor het verwerken van extreem hoge SPL's
• Drieposities laagfrequent filter switch vermindert statief trillingsgeluid en gaat het proximity-effect tegen

Prestatiekenmerken

• Extreem uniforme polaire respons
• Uitgebreide frequentierespons
• Minimale zelfruis
• Uitzonderlijke laagfrequente reproductie
• Bestand tegen hoge SPL's
• Hoog uitgangsniveau
• Geen crossover-vervorming
• Superieure common-mode rejection en onderdrukking van radiofrequentie-interferentie (RFI)

Modelvariaties

Deze microfoon kan worden aangeschaft als stereopaar (KSM137/SL STEREO). Naast de standaard accessoires bevat het stereopaar een stereo statief adapter (A27M) voor het monteren van twee microfoons op één statief.

Toepassingen

• Koperblazers en houtblazers
• Orkesten, koren en blaasensembles
• Overhead microfoons van drums en percussie-instrumenten
• Close-miking van akoestische instrumenten zoals piano, gitaar, violen, drums en percussie
• Laagfrequente instrumenten zoals contrabas en kickdrum
• Elektrische gitaar- en basversterkers
• Zang en spraak
• Ruimte-ambiance

Note: De geluidskwaliteit wordt sterk beïnvloed door de microfoonplaatsing en de akoestiek van de ruimte. Om het beste algemene geluid voor een bepaalde toepassing te bereiken, kan het nodig zijn om te experimenteren met de plaatsing van de microfoon en de ruimtebehandeling.

Stroomvereisten

Deze microfoon vereist fantoomvoeding en presteert het best met een 48 Vdc voeding (IEC-61938). Hij zal echter werken met iets minder headroom en gevoeligheid met voedingen tot 11 Vdc.
De meeste moderne mixers bieden fantoomvoeding. U moet een gebalanceerde microfoonkabel gebruiken: XLR-naar-XLR.

De microfoon monteren

Gebruik de meegeleverde microfoonbevestiging met vloer- of boomstatieven. Bezoek www.shure.com voor meer montage-opties:

• Gebruik een isolerende shockmount om de oppik van ongewenste laagfrequente mechanische trillingen te verminderen.
• Gebruik voor stereo-toepassingen de optionele Shure A27M Stereo Microphone Adapter.

Laagfrequente respons selecteren

Met een driepositieschakelaar aan de achterkant van de microfoon kunt u de laagfrequente respons aanpassen. Gebruik het laagfrequentfilter om windgeruis, kamergeluid of proximity-effect te verminderen.

Vlakke respons.
Biedt het meest natuurlijke geluid in de meeste toepassingen.

Laagfrequente cutoff (Laagfrequente afsnijding).
Biedt een 18 dB-per-octaaf cutoff bij 80 Hz. Helpt vloergerommel en laagfrequent kamergeluid van verwarmings- en airconditioningsystemen te elimineren. Deze instelling kan ook worden gebruikt om te compenseren voor het proximity-effect of om lage frequenties te verminderen waardoor een instrument dof of modderig klinkt.

Laagfrequente rolloff (Laagfrequente afname).
Biedt een 6 dB-per-octaaf rolloff-filter bij 115 Hz. Gebruik dit om te compenseren voor het proximity-effect of om lage frequenties te verminderen waardoor een instrument dof of modderig kan klinken.

Demping instellen

Met de verzwakkingsschakelaar kunt u het signaalniveau verlagen zonder de frequentierespons te wijzigen. Dit kan voorkomen dat extreem luide geluiden de microfooncircuits overbelasten.

0 dB
Voor "stille" tot "normale" geluidsniveaus.

−15 dB
Voor gebruik met extreem luide geluidsbronnen zoals drums, hoorns of luide gitaarkasten.

−25 dB
Voor gebruik in de directe nabijheid (minder dan 10 cm) van extreem luide geluidsbronnen zoals drums, hoorns of luide gitaarkasten.

Belastingimpedantie

De maximale SPL-capaciteit, het uitgangsclippingniveau en het dynamisch bereik variëren met de ingangsbelastingimpedantie van de voorversterker waarop u de microfoon aansluit. Shure raadt een minimale ingangsbelastingimpedantie van 1000 Ω aan. De meeste moderne microfoonvoorversterkers voldoen aan deze eis. Een hogere impedantie resulteert in betere prestaties voor deze specificaties.

Stereo statief adapter

Stereo microfoontechnieken geven diepte en ruimtelijke plaatsing aan geluidsbronnen voor uitzendingen, opnames of geluidsversterkingstoepassingen. Met de Shure A27M kunt u twee microfoons op één statief monteren met een breed scala aan hoeken en verticale scheidingen voor een verscheidenheid aan samenvallende en dicht bij elkaar geplaatste stereo configuraties.

Installatie

1. Pas de verticale scheiding aan zoals weergegeven.
2. Monteer op een statief en bevestig microfoons met behulp van 5/8"-27 schroefdraad statief adapters.
3. Pas de microfoonhoek aan met behulp van de gekartelde knop. Gebruik de 45 graden referentiemarkeringen aan de bovenkant van de knop om de gewenste hoek in te stellen.

Stereo technieken

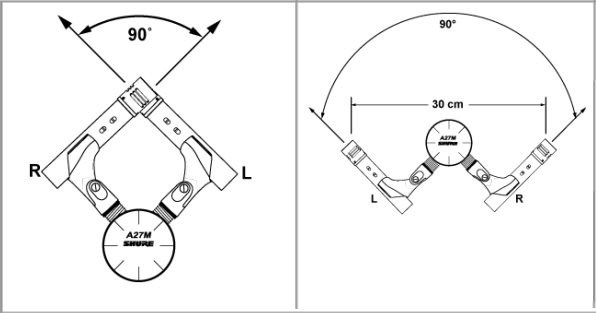

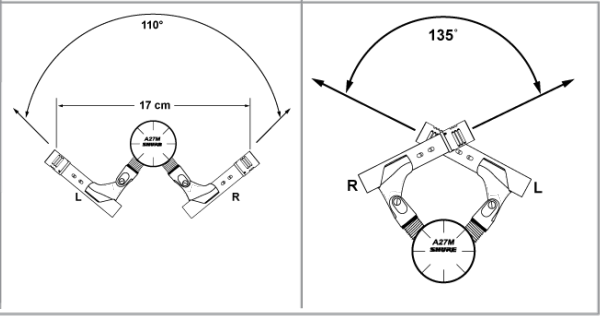

Deze tabel toont de meest voorkomende stereo technieken. Houd er rekening mee dat microfoontechniek grotendeels een kwestie van persoonlijke smaak is; er is niet één "juiste" microfoonpositie. Voor meer informatie, zoek "Stereo Techniques" op www.shure.com (www.shure.com/stereo-tech).

Specificaties

Type cartridge
Electret Condensator

Polair patroon
Cardioïde

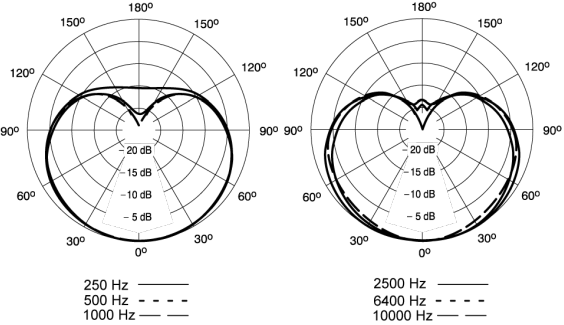

Typische polaire patronen

Frequentierespons
20 tot 20.000 Hz

Typische frequentierespons

Uitgangsimpedantie
150 Ω

Gevoeligheid
open circuit voltage, @ 1 kHz, typical
–37 dBV/Pa^[1] (14.1 mV)

Maximum SPL
1 kHz at 1% THD^[2]

Signaal-ruisverhouding^[3]
80 dB

Dynamisch bereik
@ 1 kHz

Clippingniveau
20 Hz to 20 kHz, 1% THD

Zelfruis
equivalent SPL, A-weighted, typical
14 dB SPL-A

Common Mode Rejection
10 to 100,000 kHz
≥50 dB

Verzwakker Switch
0, -15, -25 dB

Laagfrequent Filter Switch
Flat, –6 dB/octave below 115 Hz, or –18 dB/octave below 80 Hz

Connector
Three-pin professional audio (XLR), male, balanced

Polariteit
Positive pressure on diaphragm produces positive voltage on pin 2 with respect to pin 3

Stroomvereisten
11–52 V DC^[4] fantoomvoeding (IEC-61938)
4.7 mA, maximum

Netto gewicht
100 g (3.5 oz.)

Totale afmetingen

^[1] 1 Pa=94 dB SPL
^[2] THD of microphone preamplifier when applied input signal level is equivalent to cartridge output at specified SPL
^[3] S/N ratio is the difference between 94 dB SPL and equivalent SPL of self noise, A-weighted
^[4] All specifications measured with a 48 Vdc phantom power supply. The microphone operates at lower voltages, but with slightly decreased headroom and sensitivity.

Accessoires

Meegeleverde accessoires

Optionele accessoires

Note: KSM137/SL stereo only.

Referenties

• Shure: Microfoons, Draadloze microfoons, in-ear monitoring, oortelefoons, hoofdtelefoons

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Shure KSM137 - Handleiding instrumentmicrofoon

Beschikbare talen
