EcoFlow 160W, 60W zonnepaneel - handleiding

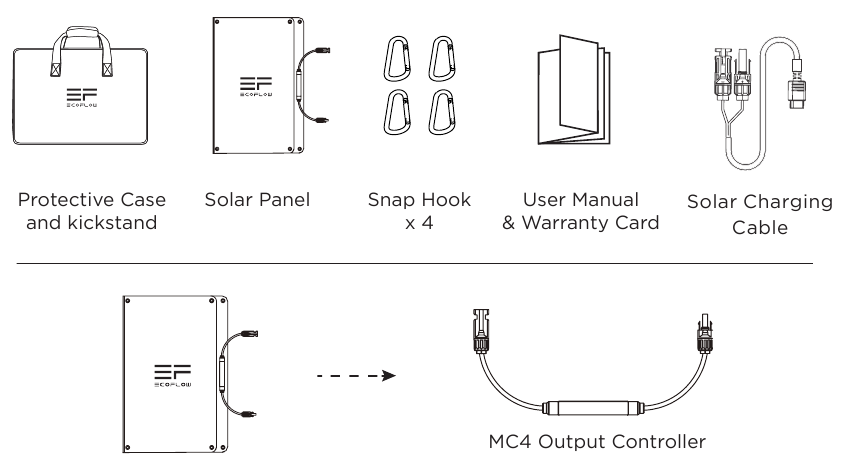

Inhoud van de doos

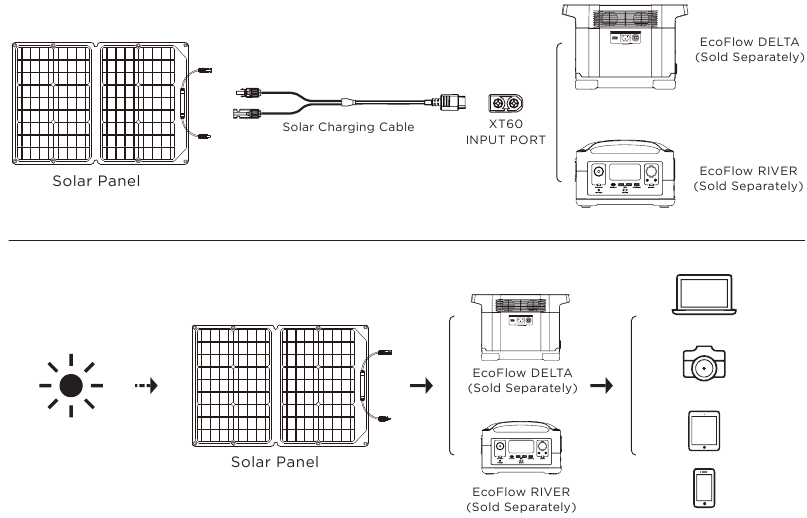

Hoe het werkt

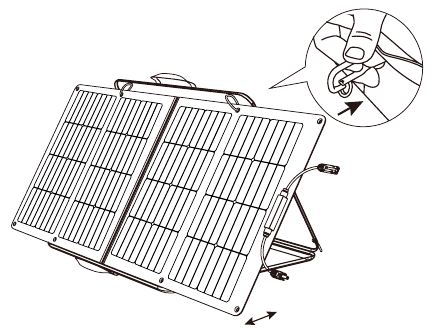

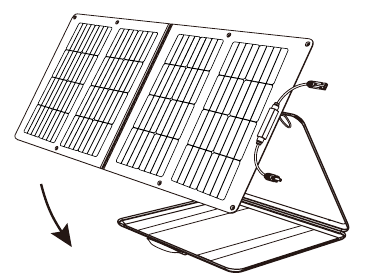

Uw zonne-opstelling

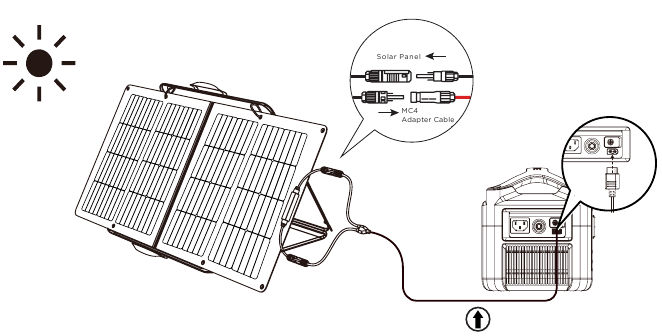

4.
   Deze kabel mag alleen gebruikt worden voor de verbinding tussen zonnepanelen en energieopslag. Het is verboden om deze te gebruiken voor onderlinge verbinding tussen zonnepanelen of andere verbindingsdoeleinden.
5.
   Om de efficiëntie van het EcoFlow 160W zonnepaneel te verhogen, gebruikt u het in direct zonlicht, plaatst u het loodrecht op het zonlicht en zorgt u ervoor dat de zonnepanelen vrij zijn.

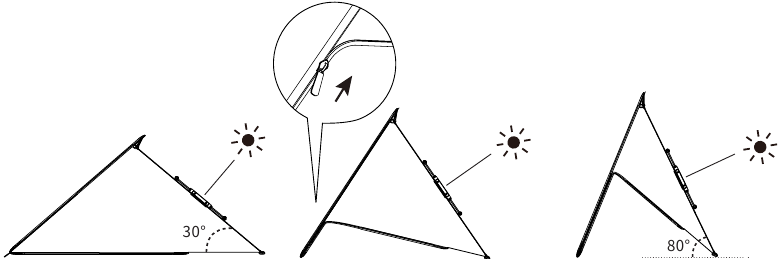

6. Pas de hoek aan

   Voor verbeterde oplaadresultaten kan de beschermhoes ook worden gebruikt als een standaard om het zonnepaneel in een hoek van 30°–80° te plaatsen.
7. De standaardfunctie mag alleen voor 10:00 uur of na 14:00 uur worden gebruikt. Om het product tijdens de middagzon te gebruiken, plaatst u het zonnepaneel eenvoudig plat op de grond.


Versnel het opladen met zonne-energie

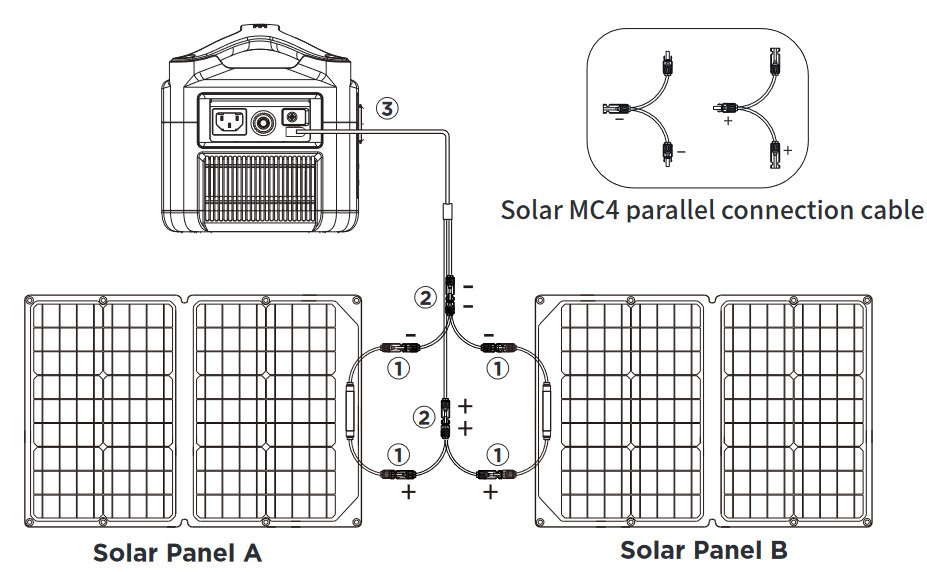

Zonnepanelen parallel bedraden
(zie de onderstaande afbeelding)

1. Verbind de positieve polen van de twee zonnepanelen met de MC4 parallelle kabel en herhaal de stap voor de negatieve polen.
2. Verbind de parallelle kabelconnectoren (uitgangszijde) met de MC4-connectoren van de Solar Charging Cable (MC4 naar XT60-kabel) respectievelijk.
3. Sluit de XT60-connector op de Solar Charging Cable (MC4 naar XT60-kabel) aan op de XT60-poort op het draagbare powerstation om de unit op te laden.


Solar MC4 parallelle verbindingskabel
* Gebruikers moeten de zonnepanelen en andere parallelle verbindingsaccessoires afzonderlijk kopen.

*Raadpleeg de gebruikershandleiding van het specifieke draagbare powerstation voor meer informatie en methoden over het opladen met zonne-energie.

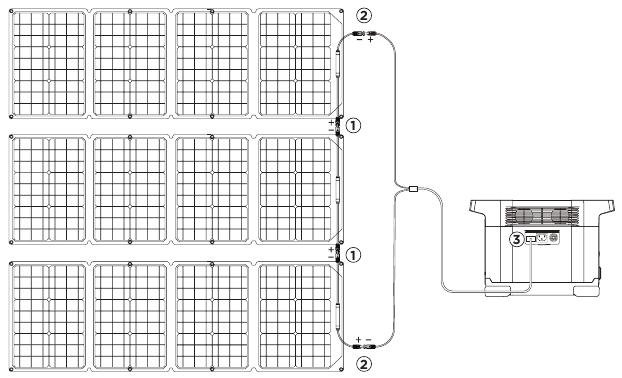

Zonnepanelen in serie bedraden
(zie de onderstaande afbeelding)

1. Klik de mannelijke connector van het ene zonnepaneel in de vrouwelijke connector van de andere respectievelijk om de drie zonnepanelen in serie te bedraden.
2. Sluit de twee connectoren die niet zijn aangesloten in stap 1 aan op de Solar Oplaadkabel (MC4 naar XT60-kabel) respectievelijk.
3. Sluit de XT60-connector op de Solar Charging Cable (MC4 naar XT60-kabel) aan op de XT60-poort op het draagbare powerstation om de unit op te laden.


*Raadpleeg de gebruikershandleiding van het specifieke draagbare powerstation voor meer informatie en methoden over het opladen met zonne-energie.

Technische specificaties

160W zonnepaneel	60W zonnepaneel
Nominaal vermogen: 160W(+/-5W)*	Nominaal vermogen: 60W(+/-5W)*
Open circuit voltage: 21.4V	Open circuit voltage: 21.6V
Bedrijfsspanning: 18.2 V	Bedrijfsspanning: 18.2 V
Kortsluitstroom: 9.6A	Kortsluitstroom: 3.5A
Bedrijfsstroom: 8.8A	Bedrijfsstroom: 3.3A
Efficiëntie: 21%-22%	Efficiëntie: 21%-22%
Celtype: Monokristallijn silicium	Celtype: Monokristallijn silicium
Type connector: MC4	Type connector: MC4
Algemeen	Algemeen
Zonnepaneel: Ongeveer 12.3 lbs(5.6KG)	Zonnepaneel: 5.5 lbs(2.5KG)
Uitgevouwen afmetingen: 26.9*62.6*1.0 in(68.5*159.0*2.5cm)	Uitgevouwen afmetingen: 21.1*32.4*1.0 in(53.5*82.2*2.5cm)
Ingevouwen afmetingen: 26.9*16.9*1.0 in(68.5*43.0*2.5cm)	Ingevouwen afmetingen: 21.1*16.7*1.0 in(53.5*42.5*2.5cm)
Garantie: 12 maanden	Garantie: 12 maanden
Getest en gecertificeerd	Getest en gecertificeerd

*Standaard testomstandigheden: 1000W/m2, AM1.5, 25°C

Temperatuurcoëfficiënt specificaties

TKPower -(0.39+/-0.02)%/k
TKVoltage -(0.33+/-0.03)%/k
TKCurrent +(0.06+/-0.015)%/k
