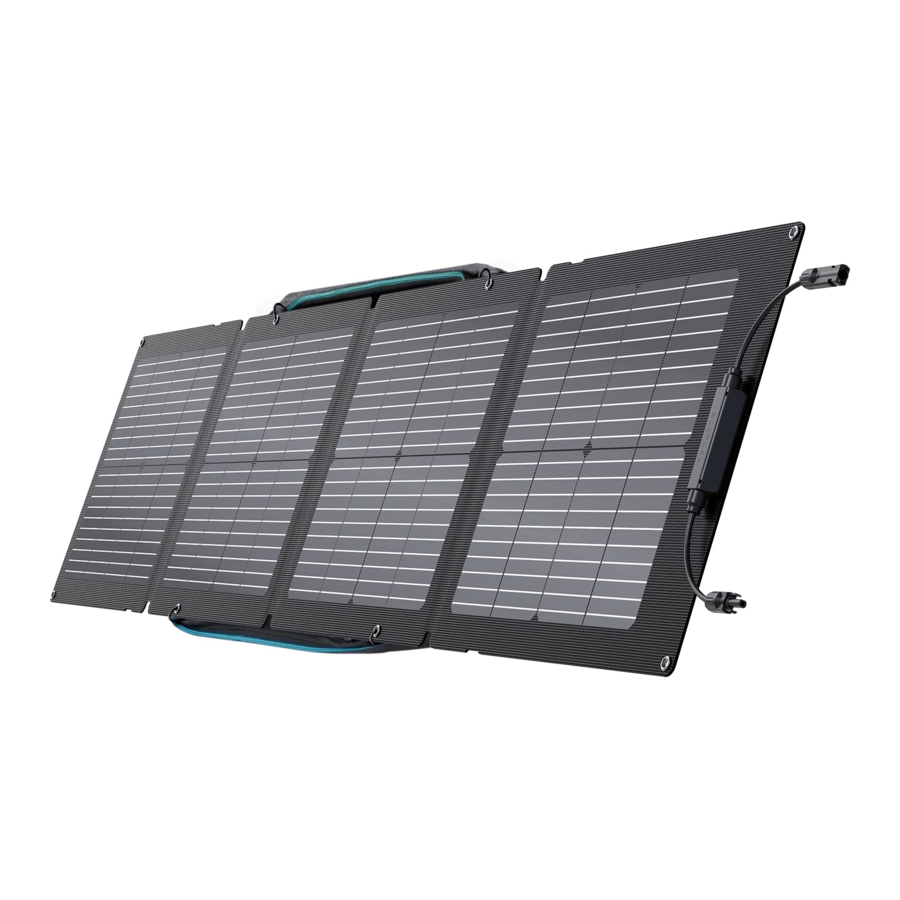

EcoFlow 110W Zonnepaneel Handleiding

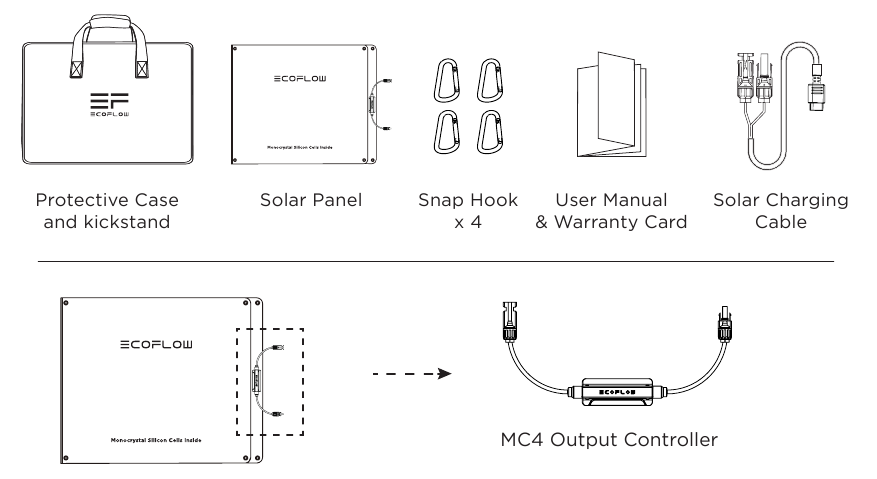

In De Doos

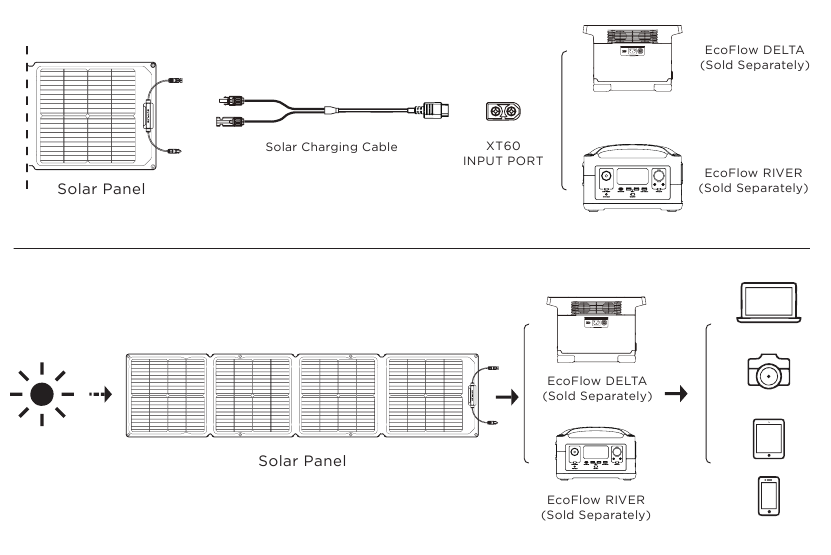

Hoe Het Werkt

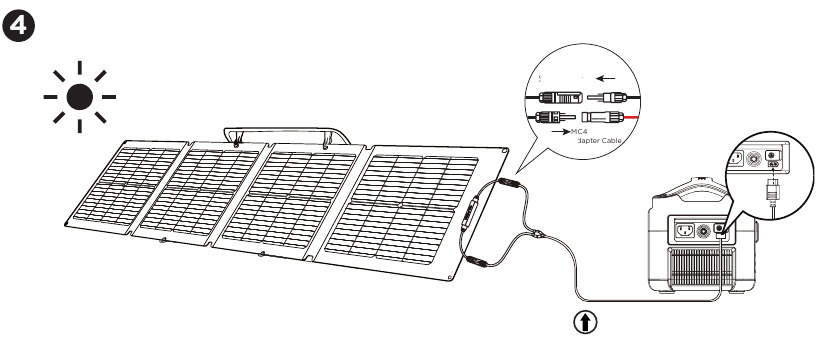

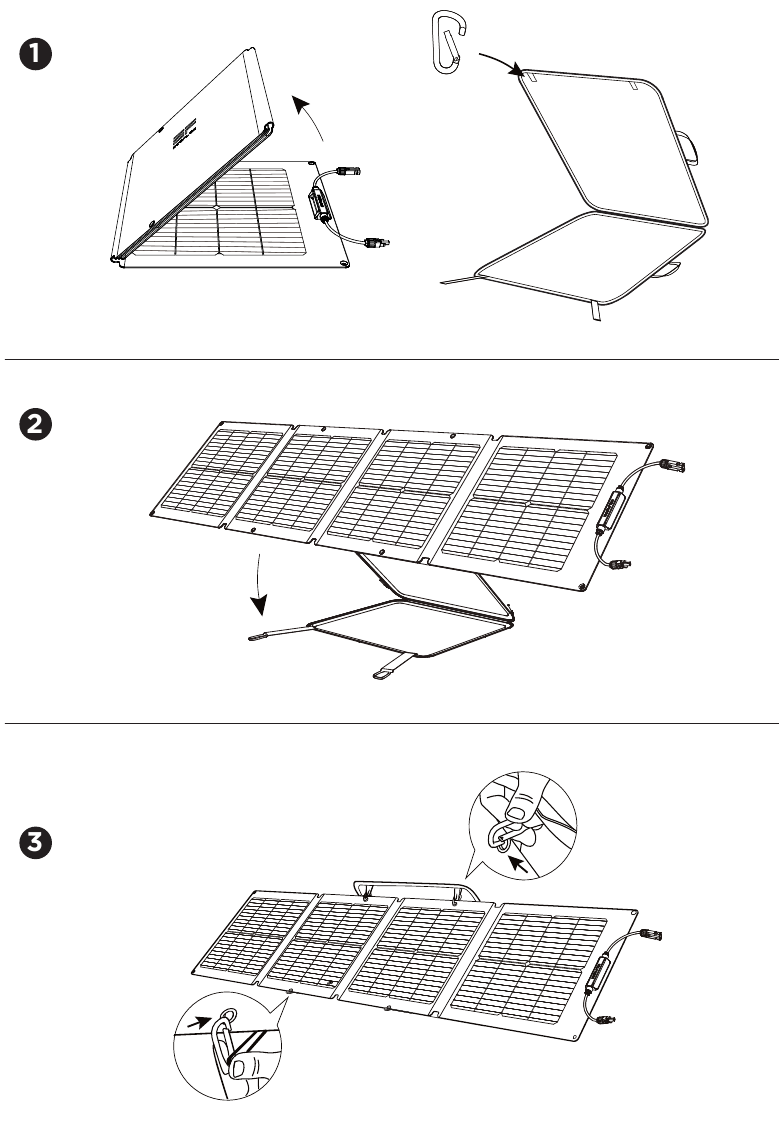

Uw Zonne-installatie

4. Deze kabel mag alleen worden gebruikt voor de verbinding tussen zonnepanelen en energieopslag. Het is verboden om deze te gebruiken voor interconnectie tussen zonnepanelen of andere verbindingsdoeleinden.

5. Om zonne-energie zo efficiënt mogelijk te benutten, probeer ervoor te zorgen dat de zonnestralen het paneel in een hoek van 90° raken en dat het paneel niet in de schaduw staat.

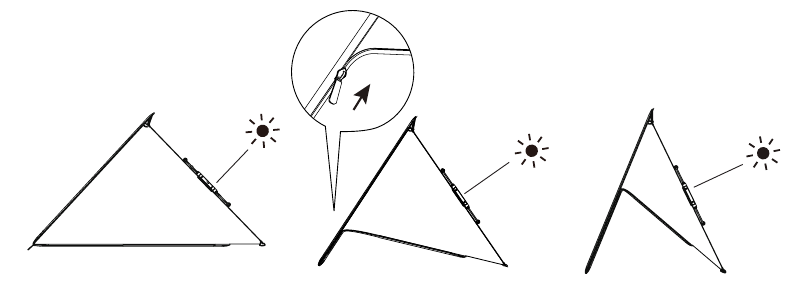

6. Pas De Hoek Aan Door Te Schieten
   Voor betere laadresultaten kan de beschermhoes ook worden gebruikt als een standaard om het zonnepaneel in een hoek van 25°–80° te plaatsen.

7. De standaardfunctie mag alleen vóór 10:00 uur of na 14:00 uur worden gebruikt. Om het product tijdens de middagzon te gebruiken, plaatst u het zonnepaneel eenvoudig plat op de grond.


Versnel Het Opladen Met Zonne-energie

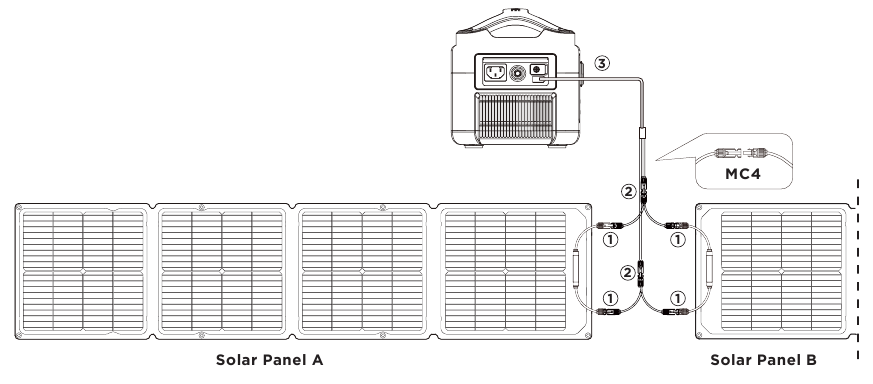

Zonnepanelen parallel schakelen
(zie de onderstaande afbeelding)

1. Verbind de positieve polen van de twee zonnepanelen met de MC4 parallelle kabel en herhaal de stap voor de negatieve polen.
2. Verbind de parallelle kabelconnectoren (uitgangszijde) met de MC4-connectoren van de Solar Charging Cable (MC4 naar XT60-kabel) respectievelijk.
3. Sluit de XT60-connector op de Solar Charging Cable (MC4 naar XT60-kabel) aan op de XT60-poort op het draagbare power station om het apparaat op te laden.

*Voor meer informatie en methoden over opladen via zonne-energie, raadpleeg de gebruikershandleiding van het specifieke draagbare power station.

Solar MC4 parallelle verbindingskabel
* Gebruikers moeten de zonnepanelen en andere parallelle verbindingsaccessoires afzonderlijk kopen.

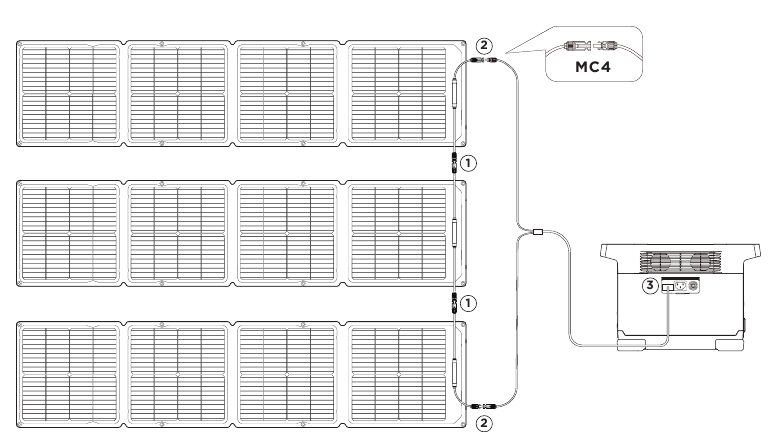

Zonnepanelen in serie schakelen
(zie de onderstaande afbeelding)

1. Klik de mannelijke connector van het ene zonnepaneel in de vrouwelijke connector van het andere om de drie zonnepanelen in serie te schakelen.
2. Verbind de twee connectoren die niet zijn aangesloten in stap 1 met de Solar Charging Cable (MC4 naar XT60-kabel) respectievelijk.
3. Sluit de XT60-connector op de Solar Charging Cable (MC4 naar XT60-kabel) aan op de XT60-poort op het draagbare power station om het apparaat op te laden.

*Voor meer informatie en methoden over opladen via zonne-energie, raadpleeg de gebruikershandleiding van het specifieke draagbare power station.

Max. Aantal Panelen Aangesloten in Serie op Ondersteunde Producten

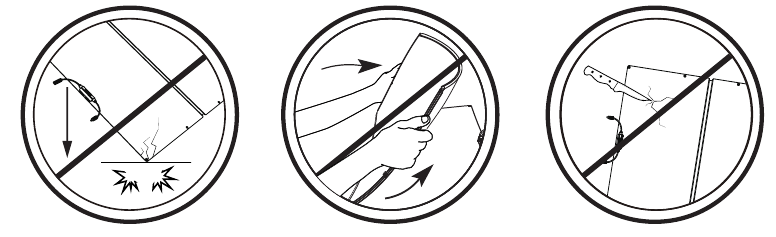

Vermijden

Gedragingen hierboven die het zonnepaneel beschadigen, zullen ervoor zorgen dat de cel in het zonnepaneel barst en de efficiëntie afneemt, of zelfs onbruikbaar wordt. De gratis garantieperiode dekt geen schade als gevolg van oneigenlijk gebruik van het product.

Dingen Om Te Onthouden Bij Het Gebruik Van Een Zonnepaneel

1. Aangezien de efficiëntie van zonnepanelen afhangt van de lichtintensiteit en de gebruikte hellingshoek, kan het laadvermogen van het paneel worden beïnvloed door een aantal factoren, zoals weersomstandigheden, seizoensveranderingen en locatie. De installatie en aansluiting van dit product moet strikt worden uitgevoerd in overeenstemming met de instructies in de gebruikershandleiding.
2. Alleen de hoofdbehuizing van dit product is waterdicht. De aansluitdoos en aansluitpunten mogen niet in water worden ondergedompeld.
3. Dit product mag niet in contact komen met sterk corrosieve stoffen of worden ondergedompeld in corrosieve vloeistoffen.
4. Om beschadiging van het product te voorkomen, mag u geen scherpe voorwerpen op het oppervlak van het paneel gebruiken en het product niet stoten of erop slaan.
5. Oefen geen druk uit op het paneel en laat het paneel niet op een van de hoeken, zijkanten of vlakken vallen. Dergelijke acties kunnen leiden tot schade aan het zonnepaneel.
6. Het paneel mag niet worden gestoten, blootgesteld aan zware druk of worden gebogen tijdens transport, rotatie of installatie. Wij raden aan om het paneel in een verticale positie te houden wanneer het wordt verplaatst of opgeslagen.
7. Zorg er bij het opbergen van het paneel altijd voor dat de positieve en negatieve aansluitingen van de aansluitdoos niet worden blootgesteld aan zonlicht.
8. Om het risico op letsel te voorkomen, mag dit product en de aansluitdoos alleen worden geopend of gedemonteerd door gekwalificeerd personeel.
9. Ongewenste zonnepanelen moeten worden afgevoerd in overeenstemming met de lokale wettelijke vereisten.

Veelgestelde Vragen

Genereert het 110W Zonnepaneel een volledig vermogen van 110W?
In de meeste gevallen is het normaal dat een zonnepaneel niet zijn volledige nominale vermogen levert. Enkele van de redenen waarom dit gebeurt, evenals enkele suggesties om dichter bij het nominale vermogenscijfer te komen, worden hieronder gegeven.

1. Lichtintensiteit. De hoeveelheid licht die op het paneel schijnt, zal resulteren in schommelingen in het vermogen. U zult eerder nominale vermogenscijfers bereiken die dichter bij die verkregen onder testomstandigheden liggen wanneer u het product gebruikt op een heldere dag tijdens de middagzon, dan wanneer u het product 's ochtends of later in de middag gebruikt. Weersomstandigheden zullen ook de hoeveelheid zonlicht beïnvloeden die op het paneel schijnt. U zult bijvoorbeeld veel minder snel de cijfers voor nominaal vermogen bereiken in wazige, bewolkte of regenachtige omstandigheden.
2. Oppervlaktetemperatuur. De temperatuur van het zonnepaneeloppervlak zal ook de hoeveelheid stroom beïnvloeden die wordt gegenereerd. Hoe lager de oppervlaktetemperatuur van het paneel, hoe meer stroom er wordt geproduceerd. Zonnepanelen genereren bijvoorbeeld meer stroom wanneer ze in de winter worden gebruikt dan in de zomer, en dit is volkomen normaal. Zonnepanelen bereiken over het algemeen temperaturen van bijna 60°C (140°F) in de zomer. Dit vermindert het nominale vermogen met 13%, ondanks de hogere lichtniveaus die op het paneel schijnen.
3. Zonlicht Hoek. In optimale lichtomstandigheden moeten de zonnestralen loodrecht op het oppervlak blijven van het paneel voor de beste prestaties. Het verschil van ± 10 graden van 90 graden zonlicht dat de panelen raakt, heeft weinig invloed op het vermogen.
4. Paneel Beschaduwing. Het oppervlak van het zonnepaneel mag tijdens gebruik niet worden beschaduwd. Beschaduwing veroorzaakt door schaduwen, vreemde voorwerpen en glas kunnen de stroomproductie aanzienlijk verminderen.

Prestatieproblemen Veroorzaakt Door Defecte Panelen: Als het paneel nog steeds geen stroom genereert of de output blijft ver onder de verwachte nominale vermogenscijfers nadat de bovenstaande problemen zijn aangepakt, kan er een probleem zijn met het paneel zelf. Neem contact op met de klantenservice voor hulp.

Hoeveel stroom kan het 110W Zonnepaneel genereren onder normale omstandigheden?
Dit hangt in de eerste plaats af van de weersomstandigheden. Over het algemeen genereert zonlicht dat op een heldere dag zonder wolken aan de hemel in een hoek van 90° op het paneel valt, meestal 80W–90W aan vermogen in het 110W-paneel.
(De huidige lichtomstandigheden zijn normaal gesproken 800W–900W/m² (74,3W–83,6W/ft²) met een paneeltemperatuur van 50°C (122°F) onder testomstandigheden. Nominale vermogenswaarden zijn gebaseerd op 1000W/m² (92,9W/ft²) in AM1.5-omstandigheden met een paneeltemperatuur van 25°C (77°F) onder testomstandigheden. Vermogenswaarden dicht bij nominale waarden werden normaal gesproken waargenomen in de middagzon tijdens de winter.)

Wat moet ik weten over de bedrijfstemperatuur, opslag en het gebruik van het 110W Zonnepaneel?
De bedrijfstemperatuur van het zonnepaneel is -20°C–85°C (-4°F–185°F). Het paneel moet in zijn oorspronkelijke vorm worden gevouwen en worden opgeslagen in de beschermhoes (standaard), die voldoende bescherming biedt voor het product. Om de levensduur van het paneel te verlengen, moet u ervoor zorgen dat het product niet wordt blootgesteld aan externe krachten/impacten wanneer het niet in gebruik is. Het zonnepaneel mag niet worden gevallen, doorboord, gebogen of waarop mag worden gezeten.
Deze acties kunnen de cel breken en het paneel onbruikbaar maken. Dergelijke schade wordt niet gedekt door de gratis garantie.

Kan ik power stations van andere merken dan EcoFlow gebruiken met het 110W Zonnepaneel?
Ja, maar alleen bepaalde typen. Het gebruikte power station moet compatibel zijn met MC4-normen om goed te kunnen werken. Bovendien bieden andere merken power stations mogelijk niet dezelfde compatibiliteit als EcoFlow-power stations, hebben ze mogelijk lagere nominale vermogenswaarden en bieden ze mogelijk niet dezelfde prestaties.

Kan ik 110W Zonnepanelen in serie schakelen met een ander formaat zonnepanelen?
Ja, maar dit wordt niet aanbevolen. Zelfs als de spanning van de twee panelen identiek is, zijn de stroomwaarden dat niet. Dit betekent dat wanneer de panelen in serie zijn geschakeld, de stroom wordt beperkt tot die van het lagere zonnepaneel, waardoor het vermogen van het 110W-zonnepaneel niet volledig kan worden vrijgegeven, wat resulteert in een 1+1<2-scenario.
Schaf panelen van hetzelfde formaat aan als u van plan bent meerdere panelen in serie te schakelen.

Kan ik 110W Zonnepanelen parallel schakelen?
Ja, maar dit wordt niet aanbevolen. Parallelle verbindingen verdubbelen de totale stroom van het ingangsvermogen.
110W-zonnepanelen kunnen parallel worden geschakeld, maar de stroom kan de ingangsstroomlimiet van het power station overschrijden. Er mogen slechts twee 110W-panelen parallel worden geschakeld.
Als u meer dan twee 110W-panelen parallel wilt schakelen, zorg er dan voor dat de maximale zonne-ingangsstroom van uw power station hoger is dan 20A.

Technische Specificaties

*Standaard Testomstandigheden: 1000 W/m², AM1.5, 25°C

Specificaties Temperatuurcoëfficiënt

TKPower -(0.39±0.02)%/k
TKVoltage -(0.33±0.03)%/k
TKCurrent +(0.06±0.015)%/k
