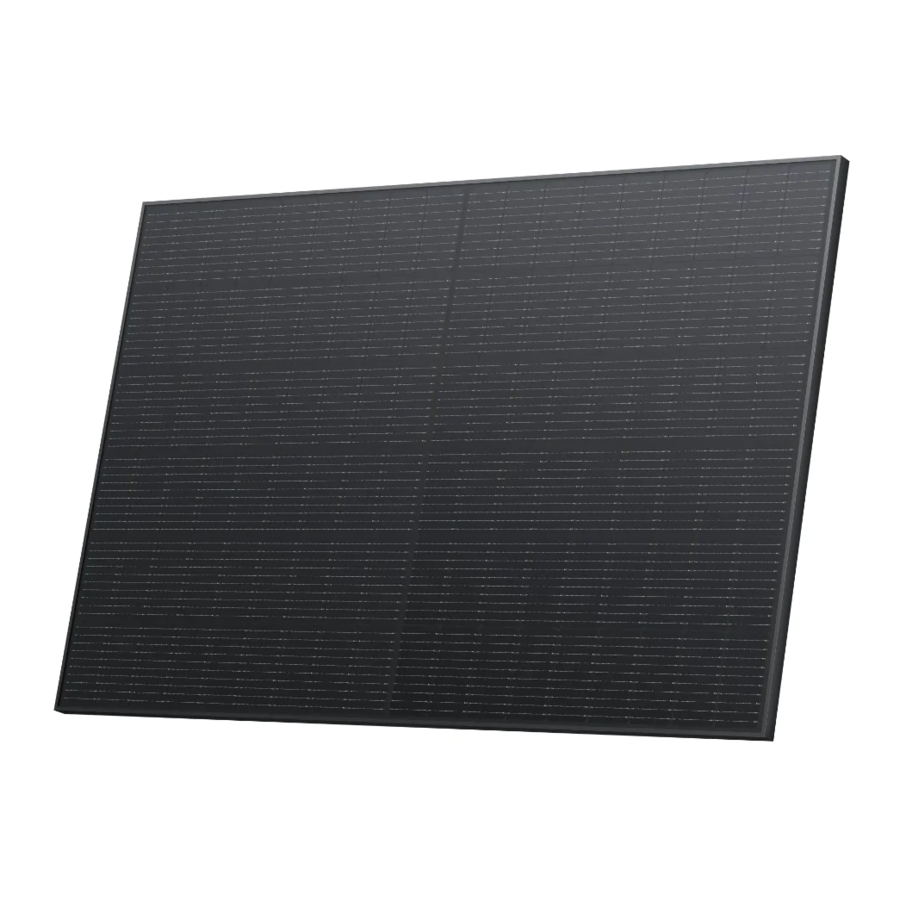

EcoFlow 400 W Rigid Solar Panel Handleiding

Technische specificaties

Vereisten vóór installatie

Meerdere apparaten aansluiten

U kunt meerdere zonnepanelen in serie of parallel aansluiten, maar de serieschakeling wordt aanbevolen. Schaf zelf de verlengkabel, parallelkabel en andere accessoires aan die nodig zijn voor de aansluiting. Opgemerkt moet ook worden dat alle aansluitingen in een zonnepaneelsysteem moeten worden gemaakt met zonnepanelen met dezelfde specificaties. Aansluitmethode:

1. Serieschakeling (Series Connection)
   Serieschakeling kan de spanning verhogen. Sluit bij serieschakeling de positieve pool van de ene module aan op de negatieve pool van de tweede module.

2. Parallelle schakeling (Parallel Connection)
   Parallelle schakeling kan de stroomwaarde verhogen. Sluit voor parallelle schakeling de positieve en negatieve kabels van de ene module en de tweede module overeenkomstig aan.


Montagegat gebruiken

Zorg er bij het installeren van de beugel voor dat u de montagegaten gebruikt die zijn gereserveerd voor het zonnepaneel. Wijzig het moduulframe niet zonder toestemming, anders kan dit de garantie ongeldig maken. Specifieke locatie zoals hieronder weergegeven:

Aantal: 12; grootte: 14*9mm(0.55*0.35in)

Hoe de installatieomgeving te kiezen

Om de normale werking van het zonnepaneel te garanderen, dient u de geschikte installatieomgeving te kiezen aan de hand van de volgende tabel:

* De omgevingstemperatuur verwijst naar de maandelijkse gemiddelde maximum- en minimumtemperatuur van de installatieplaats.

• Als u van plan bent de module te gebruiken op een plaats met een hoge luchtvochtigheid (>85RH%), raadpleeg dan eerst het technische ondersteuningsteam van EcoFlow voor een geschikte installatiemethode.
• Installeer het zonnepaneel in een gebied dat het hele jaar door niet in de schaduw ligt. Zelfs kleine hoeveelheden schaduw moeten worden vermeden (bijv. bovengrondse leidingen, vuil, sneeuw).
• Raadpleeg voor meer richtlijnen voor de installatie van zonne-energiesystemen uw lokale installatiehandleiding voor zonne-energiesystemen of de installatievereisten van de fabrikant van de zonne-energie.

Installatiestappen

Voorzorgsmaatregelen

• De installatiemethoden die in deze handleiding worden genoemd, zijn uitsluitend ter referentie. Schaf zelf de benodigde installatiekit aan. Raadpleeg voor specifieke installatiestappen de handleiding van de betreffende kit.
• De hellingshoek van het zonnepaneel moet boven de 10° worden gehouden, anders is stofophoping en schade aan de prestaties van de module waarschijnlijk. Als de hellingshoek te klein is, verhoog dan de frequentie van het reinigen van het zonnepaneel.
• Tijdens de installatie van het zonnestelsel wordt aanbevolen om zonnepanelen met een vergelijkbaar uiterlijk en kleur samen te installeren.
• De afstand tussen twee aangrenzende zonnepanelen mag niet minder dan 20 mm zijn. De minimale afstand tussen het frame van een enkel zonnepaneel en het installatievlak moet 40 mm zijn.
• De maximale ontwerpbelasting van het zonnepaneel, evenals overmatige krachten als gevolg van thermische uitzetting van de ondersteuningsstructuur, moeten in aanmerking worden genomen tijdens het ontwerpen van het systeem. Het specifieke ontwerp van de systeeminstallatie is de verantwoordelijkheid van het installatiebedrijf.

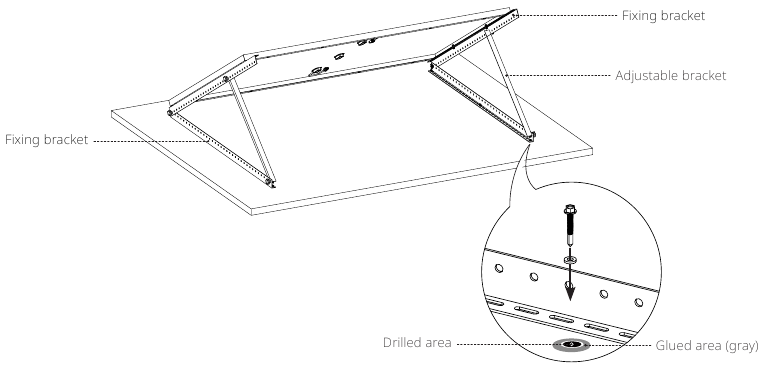

Installatie van kantelbeugel

Het systeem kan de elevatiehoek flexibel aanpassen door de beugel aan te passen om het zonnepaneel in een verticale hoek ten opzichte van het zonlicht te houden. Het kan ook lange tijd op een vlakke ondergrond worden bevestigd. Het wordt aanbevolen om de modules tijdens gebruik horizontaal te plaatsen om de stabiliteit van het systeem te garanderen.

Gebruik de kantelbeugelkit voor de installatie. De kit bevat de bevestigingsbeugel, de verstelbare beugel en de bijgevoegde bouten. Indien nodig kunt u de officiële verkoopkanalen van EcoFlow bezoeken voor de relevante aankoopinformatie.

Hoe te installeren

Pakketlijst

Installatie van steunbeugel

De zonnepanelen in dit systeem kunnen evenwijdig aan het installatieoppervlak worden bevestigd met behulp van de steunbeugels. Elke module vereist de installatie van ten minste acht steunbeugels om de stabiliteit van het systeem te garanderen.

Gebruik de steunbeugelkit om het zonnepaneel aan te sluiten en bevestig het zonnepaneel met de boorschroeven aan het pre-installatieoppervlak. Indien nodig kunt u de officiële verkoopkanalen van EcoFlow bezoeken voor de relevante aankoopinformatie over de kit.

Hoe te installeren

Bevestig de steunbeugel en het zonnepaneel.

Gebruik het montagegat om het zonnepaneel te bevestigen in de pre-installatiepositie

Pakketlijst

*Een 400W zonnepaneel heeft minimaal 2 sets steunbeugels nodig

Boutinstallatie

De zonnepanelen in dit systeem kunnen met een boutenkit op de beugel worden bevestigd. Het wordt aanbevolen om de module verticaal te plaatsen bij gebruik van de bouten om de stabiliteit van het systeem te garanderen.

Gebruik de boutenkit om het zonnepaneel op het beugelsysteem te bevestigen. De aangebrachte koppels zijn 16–20 N·m voor M8 en 14–18 N·m voor M6. U moet de boutenkit zelf aanschaffen. Selecteer corrosiewerende roestvrijstalen bevestigingsmaterialen.

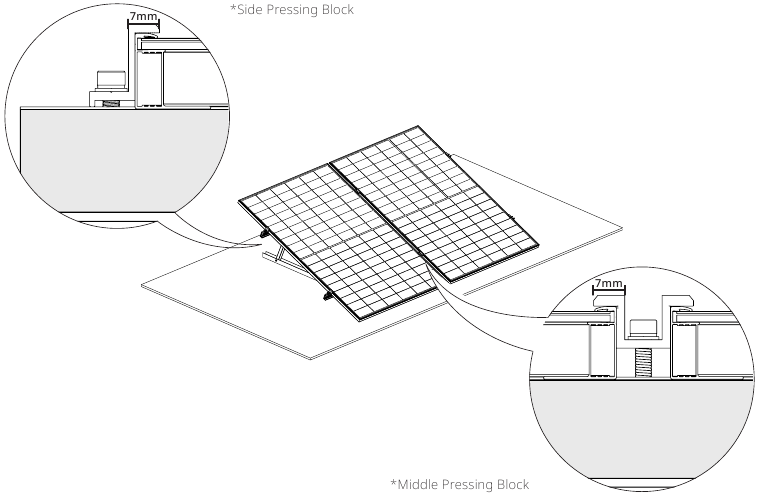

Installatie van drukblokken

In dit systeem kunnen drukblokken worden gebruikt om afzonderlijke zonnepanelen te bevestigen of meerdere zonnepanelen aan te sluiten. Het wordt aanbevolen om de panelen tijdens gebruik verticaal te plaatsen om de stabiliteit van het systeem te garanderen.

Gebruik een bepaald aantal drukblokken en M8-bouten om de module op de beugel te bevestigen. Elke module moet met ten minste vier drukblokken worden bevestigd. Het aangebrachte koppel is 16–20 N·m. U moet de drukblokken en de boutenkit zelf aanschaffen. Zorg ervoor dat de lengte van de drukblokken meer dan 50 mm is en de dikte meer dan 3 mm.

• Gezien de feitelijke situatie van de lokale windbelasting en sneeuwbelasting, moet u mogelijk andere middelen gebruiken om de stabiliteit van het systeem te waarborgen, zoals het verhogen van het aantal drukblokken, het versterken van de montagegaten of het vergroten van de lengte van de drukblokken.
• Laat geen vervorming van het aluminium frame toe die wordt veroorzaakt door de druk van het drukblok. Gebruik tegelijkertijd geen drukblokken die te dik zijn en schaduwen over de module werpen.
• Het is noodzakelijk om ervoor te zorgen dat het drukblok meer dan 7 mm in contact staat met het oppervlak van het zonnepaneel en om te voorkomen dat de voorkant van het zonnepaneel wordt geblokkeerd.

Verzorging en onderhoud

Het volgende onderhoud wordt aanbevolen om de optimale prestaties van de module te behouden:

• Als er zich stof ophoopt op het glasoppervlak van het zonnepaneel, reinig het dan met een zachte spons of een vochtige doek. Om hardnekkig vuil te verwijderen, kunt u het afnemen met een mild reinigingsmiddel. Het wordt aanbevolen om 's ochtends en 's avonds schoon te maken als het zonlicht zwak is (instraling ≤ 200W/m²).
• Voorkom dat bladeren en ander vuil zich ophopen op het oppervlak van zonnepanelen. Anders heeft dit niet alleen invloed op de efficiëntie van de stroomopwekking, maar veroorzaakt het ook overmatige lokale stroom en verbranding van zonnecomponenten.
• Controleer de elektrische en mechanische aansluitingen minstens om de zes maanden om te controleren of ze schoon, veilig en onbeschadigd zijn.

Veelvoorkomende fouten en afhandeling

• Test voor de inbedrijfstelling de seriële modules van het systeem.
• Wanneer u de moduleprestaties buitenshuis test, sluit het systeem dan niet aan op de belasting en let op uw persoonlijke veiligheid.
• Mochten er abnormale stroomopwekking optreden, los het probleem dan op door de onderstaande stappen te volgen:
  1. Controleer alle bedrading om er zeker van te zijn dat er geen open circuits of slechte verbindingen zijn;
  2. Controleer de open circuitspanning van elke module;
  3. Bedek eerst de module met ondoorzichtig materiaal om de open circuitspanning te controleren. Verwijder vervolgens het ondoorzichtige materiaal, meet de open circuitspanning op de terminals en vergelijk de gegevens van beide punten.
• Als de spanning tussen de terminals meer dan 5% afwijkt van de nominale waarde bij een instraling van ≥ 700W/m², duidt dit op een slechte elektrische verbinding.

Alle inbedrijfstellings- en reparatiewerkzaamheden aan dit zonnestelsel moeten worden uitgevoerd door een gekwalificeerde zonnestroomtechnicus. De onderhoudsinstructies voor alle componenten die in het systeem worden gebruikt (zoals beugels, laadregelaars, omvormers, batterijen, enz.) moeten worden gevolgd.

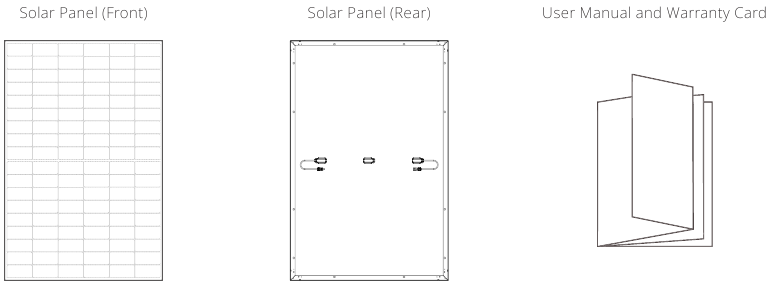

Wat zit er in de doos

Deze zonnepaneelmodule wordt geleverd met een driedelige aansluitdoos en 4 mm² draden. Als u meer van deze componenten nodig heeft, kunt u de officiële verkoopkanalen van EcoFlow bezoeken voor de relevante aankoopinformatie.

FAQ

Waarom kan het zonnepaneel niet het nominale vermogen bereiken bij daadwerkelijk gebruik?
Het is normaal dat het werkelijke vermogen niet het nominale vermogen bereikt. U kunt het nominale vermogen benaderen door te corrigeren voor de volgende factoren:

1. Lichtintensiteit
   Veranderingen in de intensiteit van het zonlicht veroorzaken schommelingen in het uitgangsvermogen. Het werkelijke vermogen komt dichter bij het nominale vermogen bij gebruik 's middags op een zonnige dag en zal lager zijn dan de nominale waarde in de vroege ochtend of middag. Weersomstandigheden beïnvloeden ook de hoeveelheid zonlicht die op het paneel schijnt. U zult bijvoorbeeld veel minder snel het nominale vermogen bereiken in nevelige, bewolkte of regenachtige omstandigheden.
2. Oppervlaktetemperatuur
   De oppervlaktetemperatuur van het zonnepaneel beïnvloedt de prestaties van het zonnepaneel. Hoe lager de oppervlaktetemperatuur, hoe beter de prestaties. Bijvoorbeeld, bij het gebruik van zonnepanelen in de winter is het vermogen meestal hoger dan in de zomer. Zonnepanelen bereiken in de zomer over het algemeen temperaturen van bijna 60°C (140°F). Dit vermindert het nominale vermogen met 10-15%, ondanks de hogere hoeveelheden licht die op het paneel schijnen.
3. Lichthoek
   Wanneer het zonnepaneel en de lichthoek loodrecht zijn, kunnen betere prestaties worden verkregen. Onder speciale installatieomstandigheden (zoals het dak van een camper) kan het zonnepaneel echter alleen op een hellende manier worden gebruikt, waardoor het onmogelijk is om een verticale hoek met het zonlicht te vormen, wat resulteert in een vermogensverlies van ongeveer 5-15%.
4. Lichtafscherming
   Probeer er bij het gebruik van zonnepanelen voor te zorgen dat het oppervlak niet bedekt is, inclusief projectie, vreemde voorwerpen, glas, enz., wat een aanzienlijke daling van het vermogen zal veroorzaken.

Als aan alle bovenstaande voorwaarden is voldaan, maar het gebruikte vermogen veel kleiner is dan de nominale waarde, kan er sprake zijn van een storing. In dit geval kunt u contact opnemen met de klantenservice van EcoFlow voor hulp.

Wat is het vermogensbereik dat een 400W zonnepaneel doorgaans kan bereiken?
Op een zonnige dag zonder wolken en direct zonlicht ligt het vermogensbereik van een 400W zonnepaneel tussen 320-350W (deze gegevens zijn verkregen onder omstandigheden van een straling van 800-900W/m² en het paneeloppervlak op 50°C (122°F)). De nominale gegevens van het zonnepaneel worden verkregen door te testen onder de omstandigheden van AM1.5, meteorologische omstandigheden van 1000W/m² en een paneeloppervlaktetemperatuur van 25°C (77°F). Een vermogen dicht bij de nominale waarde kan meestal 's middags op een zonnige dag in de winter worden bereikt.

Wat is het bedrijfstemperatuurbereik van de zonnepanelen?
Raadpleeg de inhoud in Hoe de installatieomgeving te kiezen in deze handleiding.

Wat zijn de voorzorgsmaatregelen voor het gebruik van zonnepanelen?
Het zonnepaneel is gemaakt van een monokristallijne siliciumwafer. Laat het tijdens de installatie en het gebruik niet met kracht op de grond vallen of gebruik geen gereedschap om op het oppervlak te slaan. Ga niet op het zonnepaneel staan of zitten, om te voorkomen dat de monokristallijne siliciumwafer breekt en het gebruik ervan beïnvloedt. Kunstmatige schade maakt de garantie ongeldig.

Kan ik zonnepanelen van verschillende specificaties door elkaar gebruiken?
Ja, maar het wordt niet aanbevolen. Verschillende energieopslagregelaars hebben eisen en beperkingen met betrekking tot de output van zonnepanelen. Wanneer zonnepanelen met verschillende stroomwaarden in serie worden gebruikt, worden ze beperkt, waardoor het onmogelijk is om het uitgangsvermogen vrij te geven en zelfs het short-board effect van 1+1<2 ontstaat.

Kan ik de unit parallel schakelen?

Ja. Parallelle schakeling kan de stroom verdubbelen en het vermogen verhogen. U kunt verwijzen naar de vereisten voor zonneregelaars en energieopslagapparaten om ervoor te zorgen dat ze grotere waarden van ingangsstroom ondersteunen om het aantal parallel geschakelde zonnepanelen beter te bepalen. Daarnaast is het noodzakelijk om aandacht te besteden aan het selecteren van een draad met een geschikte draaddiameter voor een veilige aansluiting op basis van de verandering van de uitgangsstroom.

Moet het apparaat regelmatig worden schoongemaakt?

Ja. Bij langdurig gebruik buitenshuis zijn zonnepanelen vatbaar voor de ophoping van stof en vreemde voorwerpen op het oppervlak, wat een zekere mate van lichtafscherming veroorzaakt en de output van energieopwekking vermindert. Regelmatige reiniging houdt het oppervlak van het zonnepaneel schoon en vrij van obstructies, waardoor een betere output van het zonnepaneel mogelijk is.

Veiligheidsinstructies

Installatie

1. Dit zonnestelsel moet worden geïnstalleerd door een gekwalificeerd zonne-installatiebedrijf.
2. Demonteer de module of het naamplaatje niet zelf, anders kan dit de garantie ongeldig maken.
3. Zorg ervoor dat u de door ons geleverde installatiecomponenten (inclusief connectoren, verbindingskabels en beugels) gebruikt. Vóór de installatie moet het zonnepaneel volledig bedekt zijn met ondoorzichtig materiaal en moeten de positieve en negatieve polen worden losgekoppeld om energieopwekking te voorkomen.
4. Controleer zorgvuldig of het zonnepaneel gebroken glas of een beschadigd achterpaneel heeft. Als dit het geval is, stop dan onmiddellijk met de installatie of het gebruik ervan.
5. Draag bij de installatie geen sieraden van metaal en gebruik alleen geïsoleerd gereedschap dat is goedgekeurd voor elektrische installatie.
6. Wanneer meerdere zonnepanelen in serie of parallel worden geïnstalleerd, moeten de dwarsdoorsnede van de kabel en de capaciteit van de connector geschikt zijn voor de maximale kortsluitstroom van het systeem.
7. Installeer geen modules in de buurt van open vuur of ontvlambare en explosieve stoffen. Installeer geen zonnestelsel op plaatsen met wateronderdompeling, bewateringsapparaten of sprinklers.
8. Laat kinderen de installatieplaats niet naderen en elektrische modules niet aanraken.
9. Ga niet op het zonnepaneel of onderdelen staan.
10. Raak het zonnepaneel (vooral het achterpaneel) niet aan met scherpe voorwerpen.
11. U moet zich houden aan de lokale en nationale voorschriften tijdens dak- en grondinstallaties

Gebruik

1. De overstroombeveiligingswaarde van de module is van toepassing op DC-zekeringen.
2. Sluit geen systeemconnectoren aan of los ze niet los terwijl het circuit onder belasting staat.
3. Zorg ervoor dat de brandwerendheid van het systeem voldoet aan de norm, voldoet aan de lokale elektrische veiligheidsvoorschriften en configureer moduleaccessoires (zoals zekeringen, stroomonderbrekers, aardingsconnectoren, enz.) indien nodig.
4. Zorg ervoor dat het installatiegebied van het zonnepaneelsysteem goed geventileerd is en dat de connectoren schoon en droog zijn.
5. Alle aansluitingen van het zonnestelsel moeten worden afgedicht om vocht te voorkomen.
6. Volg bij het installeren en gebruiken van het zonnestelsel de veiligheidsvoorschriften voor alle andere modules in het systeem, inclusief verbindingsdraden en -kabels, connectoren, regelaars, laadregelaars, omvormers, accumulatoren en andere oplaadbare batterijen.
7. Breng geen stof aan dat licht kan blokkeren (zoals verf, lijm, enz.) op het lichtontvangende oppervlak van het zonnepaneel.
8. Bestraal het oppervlak van de module niet rechtstreeks met kunstmatig versterkt zonlicht.
9. Plaats geen zware voorwerpen op het zonnepaneel tijdens gebruik, om schade aan het paneel te voorkomen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EcoFlow 400 W Rigid Solar Panel Handleiding
