EcoFlow 220W Bifacial Zonnepaneel Handleiding

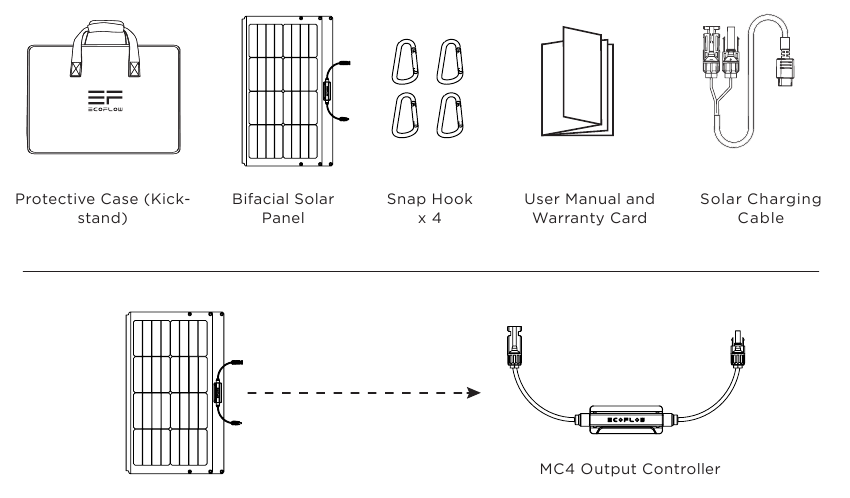

In de doos

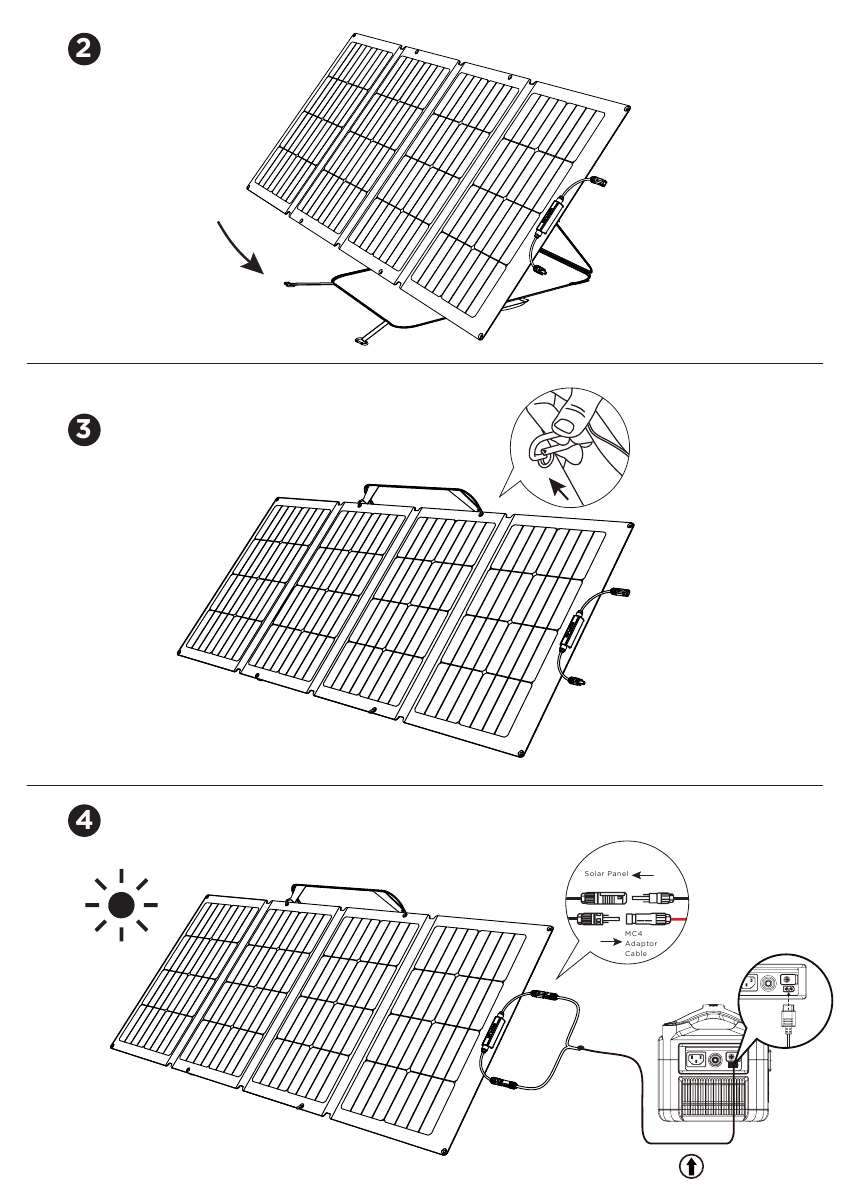

Hoe het werkt

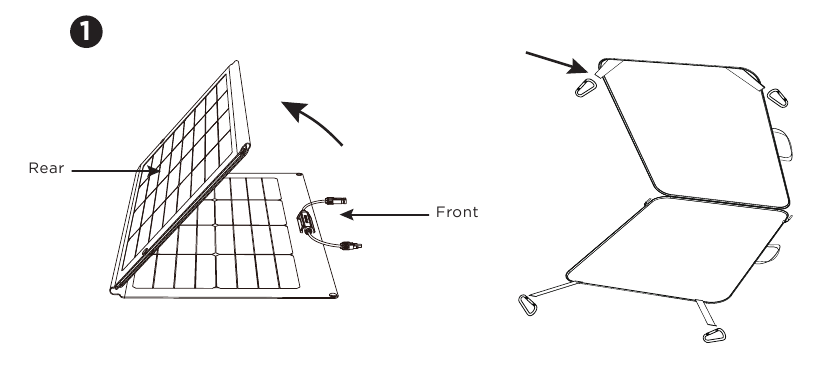

Wanneer u dit product gebruikt, zorg er dan voor dat de voorkant van het paneel naar de zon is gericht.
De achterkant van het paneel is in staat om elektriciteit op te wekken uit omgevingslicht, waardoor de stroomafgifte van het product wordt verhoogd. Hoe meer licht de achterkant van het paneel wordt blootgesteld, hoe beter de resultaten. Indien nodig kan er ook elektriciteit worden opgewekt met de achterkant van het paneel naar de zon gericht. Dit genereert echter slechts 80% van de stroom in vergelijking met het gebruik van de voorkant van het paneel.


Deze kabel mag alleen worden gebruikt voor verbinding tussen zonnepanelen en energieopslag. Het is verboden om deze te gebruiken voor onderlinge verbinding tussen zonnepanelen of andere verbindingsdoeleinden.

5. Om zonne-energie zo efficiënt mogelijk te benutten, probeer ervoor te zorgen dat de zonnestralen het paneel raken. ±10° is acceptabel en dat het paneel niet in de schaduw staat.

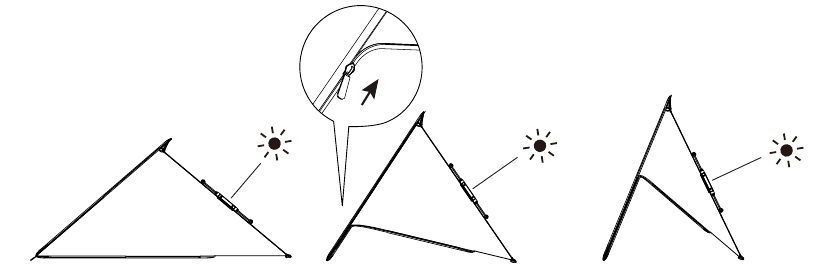

6. Pas de hoek aan door te schieten. Voor verbeterde laadresultaten kan de beschermhoes ook worden gebruikt als een standaard om het zonnepaneel in een hoek van 30°–80° te plaatsen.

7. De standaardfunctie mag alleen voor 10:00 uur of na 14:00 uur worden gebruikt. Om het product tijdens de middagzon te gebruiken, plaatst u het zonnepaneel gewoon plat op de grond.

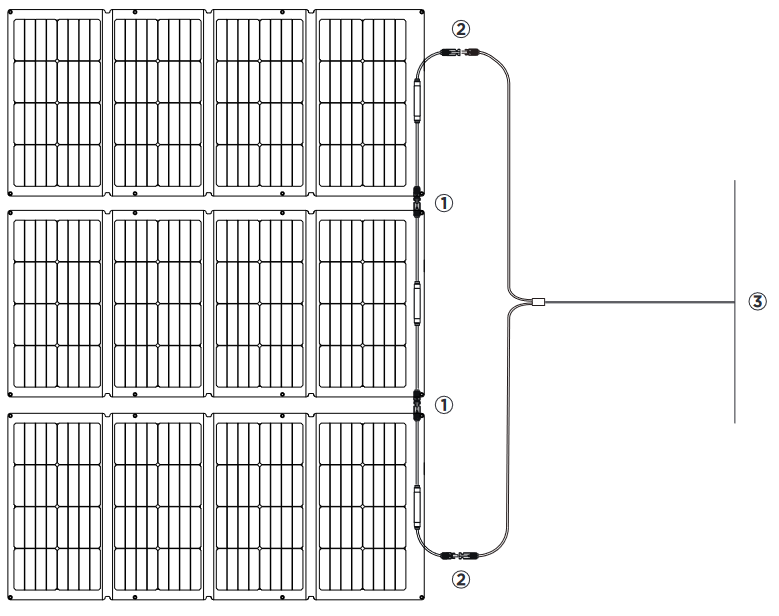

Nog sneller energie oogsten

*Raadpleeg de relevante gebruikershandleidingen voor het aantal zonnepanelen dat op andere producten kan worden aangesloten.

Max. aantal panelen dat in serie is geschakeld met ondersteunde producten

Dingen om te onthouden bij het gebruik van uw bifaciale zonnepaneel

1. Aangezien de efficiëntie van zonnepanelen afhangt van de lichtintensiteit en de gebruikte hellingshoek, kan het laadvermogen van het paneel worden beïnvloed door een aantal factoren, zoals weersomstandigheden, seizoensveranderingen en locatie. De installatie en aansluiting van dit product moet strikt worden uitgevoerd in overeenstemming met de instructies in de gebruikershandleiding.
2. Alleen het hoofdgedeelte van dit product is waterdicht. De aansluitdoos en aansluitpunten mogen niet worden gedurende langere tijd in water ondergedompeld.
3. Dit product mag niet in contact komen met sterk corrosieve stoffen of worden ondergedompeld in corrosieve vloeistoffen.
4. Om schade aan het product te voorkomen, mag u geen scherpe voorwerpen op het oppervlak van het paneel gebruiken en niet kloppen of het product beïnvloeden.
5. Oefen geen druk uit op het paneel en laat het paneel niet op een van de hoeken, zijkanten of vlakken vallen. Dergelijke handelingen kunnen leiden tot schade aan het zonnepaneel.
6. Het paneel mag niet worden gestoten, blootgesteld aan zware druk of gebogen tijdens transport, rotatie of installatie. We raden aan om het paneel in een verticale positie te houden wanneer het wordt verplaatst of opgeslagen.
7. Zorg er bij het opbergen van het paneel altijd voor dat de positieve en negatieve polen van de aansluitdoos niet worden blootgesteld aan zonlicht.
8. Om het risico op letsel te vermijden, mogen dit product en de bijbehorende aansluitdoos alleen worden geopend of gedemonteerd door gekwalificeerd personeel.
9. Ongewenste zonnepanelen moeten worden afgevoerd in overeenstemming met de lokale wettelijke vereisten.
10. Volg bij het gebruik van het product de instructies en verbied het ophangen.

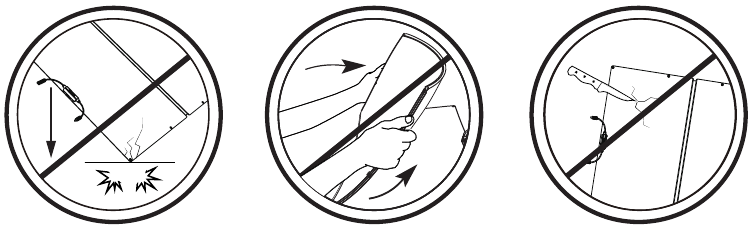

Wat je niet moet doen

Dit zonnepaneel bevat glas aan de binnenkant. Gedragingen hierboven die het zonnepaneel beschadigen, zullen ervoor zorgen dat het glas in het zonnepaneel barst en de efficiëntie afneemt, of zelfs onbruikbaar wordt. De gratis garantieperiode dekt geen schade als gevolg van oneigenlijk gebruik van het product.

V&A

Genereert het 220W bifaciale zonnepaneel een volledig vermogen van 220W?
In de meeste gevallen is het normaal dat een zonnepaneel niet zijn volledige nominale vermogen levert. Enkele van de redenen waarom dit gebeurt, evenals enkele suggesties om dichter bij het nominale vermogenscijfer te komen, worden hieronder gegeven.

1. Lichtintensiteit. Tde hoeveelheid licht die op het paneel schijnt, zal leiden tot schommelingen in het vermogen. U zult eerder nominale vermogenscijfers bereiken die dichter bij die verkregen onder testomstandigheden liggen wanneer u het product gebruikt op een heldere dag tijdens de middagzon, dan wanneer u het product 's ochtends of later in de middag gebruikt. De weersomstandigheden hebben ook invloed op de hoeveelheid zonlicht die op het paneel schijnt. U zult bijvoorbeeld veel minder snel de cijfers voor nominaal vermogen bereiken in wazige, bewolkte of regenachtige omstandigheden.
2. Oppervlaktetemperatuur. De temperatuur van het zonnepaneeloppervlak heeft ook invloed op de hoeveelheid stroom gegenereerd. Hoe lager de oppervlaktetemperatuur van het paneel, hoe meer stroom er wordt geproduceerd. Zonnepanelen genereren bijvoorbeeld meer stroom wanneer ze in de winter worden gebruikt dan in de zomer, en dit is volkomen normaal. Zonnepanelen bereiken in de zomer over het algemeen temperaturen van bijna 60°C (140°F). Dit vermindert het nominale vermogen met 13%, ondanks de hogere lichtniveaus die op het paneel schijnen.
3. Zonlicht hoek. In optimale lichtomstandigheden moeten de zonnestralen loodrecht op het oppervlak blijven van het paneel voor de beste prestaties. De vermogensafgifte wordt slechts in geringe mate beïnvloed door zonlicht dat het paneel raakt binnen 10° aan weerszijden van deze hoek van 90°.
4. Paneelbeschaduwing. Het oppervlak van het zonnepaneel mag tijdens gebruik niet in de schaduw staan. Schaduw veroorzaakt door schaduwen, vreemde voorwerpen en glas kunnen de vermogensafgifte aanzienlijk verminderen. Prestatieproblemen veroorzaakt door slecht functionerende panelen: Als het paneel nog steeds geen stroom genereert of de output ver onder de verwachte nominale vermogenscijfers blijft nadat de bovenstaande problemen zijn opgelost, kan er een probleem zijn met het paneel zelf. Neem contact op met de klantenservice voor hulp.

Hoeveel stroom kan het 220W bifaciale zonnepaneel genereren onder normale omstandigheden?
Dit hangt in de eerste plaats af van de weersomstandigheden. Over het algemeen genereert zonlicht dat op een heldere dag zonder wolken aan de hemel in een hoek van 90° op het paneel valt, meestal 160W–180W aan vermogen in het 220W-paneel. (De huidige lichtomstandigheden zijn normaal gesproken 800W–900W/m² (74,3W–83,6W/ft²) met een paneeltemperatuur van 50°C (122°F) onder testomstandigheden. Nominale vermogenswaarden zijn gebaseerd op 1000W/m² (92,9W/ft²) in AM1.5-omstandigheden met een paneeltemperatuur van 25°C (77°F) onder testomstandigheden. Vermogensafgiftecijfers in de buurt van nominale waarden werden normaal gesproken waargenomen in de middagzon tijdens de winter.)

Wat moet ik weten over de bedrijfstemperatuur, opslag en gebruik van het 220W bifaciale zonnepaneel?
De bedrijfstemperatuur van het bifaciale zonnepaneel is -20°C–85°C (-4°F–185°F). Het paneel moet in zijn oorspronkelijke vorm worden gevouwen en opgeborgen in de beschermhoes (standaard), die voldoende bescherming biedt voor het product. Om de levensduur van het paneel te verlengen, moet u ervoor zorgen dat het product niet wordt blootgesteld aan externe krachten/schokken wanneer het niet in gebruik is. Het zonnepaneel zelf is gemaakt van glas en mag niet vallen, worden doorboord, gebogen of erop gezeten. Deze acties kunnen het glas breken en het paneel onbruikbaar maken. Dergelijke schade wordt niet gedekt door de gratis garantie.

Het 220W bifaciale zonnepaneel heeft twee zijden. Hoe kan ik zien welke kant welke is, en hoe kan ik de stroomopwekking optimaliseren met behulp van de achterkant van het paneel?
De voorkant van het bifaciale zonnepaneel heeft een aansluitdoos. Deze kant van het paneel genereert stroom door loodrecht op de zonnestralen te worden geplaatst. Aangezien de achterkant van het paneel van de zon af is gericht, genereert deze geen elektriciteit op de gebruikelijke manier. Over het algemeen gebruikt de achterkant van het paneel omgevingslicht om de algehele prestaties van het product met maximaal 5%-25% te verhogen. Dit cijfer is hoger als er spiegels worden gebruikt of wanneer de omgevingslichtniveaus hoog zijn. Het gebruik van het product met de achterkant van het paneel naar de zon gericht, genereert 80% van de stroom in vergelijking met het gebruik van de voorkant. Het gebruik van het paneel op deze manier heeft geen negatief effect op het product.

Kan ik niet-EcoFlow-stroomstations gebruiken met het 220W bifaciale zonnepaneel?
Ja, maar alleen bepaalde typen. Het gebruikte stroomstation moet compatibel zijn met MC4-standaarden om goed te kunnen werken. Bovendien bieden andere merken stroomstations mogelijk niet dezelfde compatibiliteit als EcoFlow-stroomstations, hebben ze mogelijk lagere nominale vermogenswaarden en bieden ze mogelijk niet dezelfde prestaties.

Kan ik zowel 110W- als 220W-bifaciale zonnepanelen in serie schakelen?
Ja, maar dit wordt niet aanbevolen. Hoewel de spanningen van de twee panelen identiek zijn, zijn de stroomwaarden dat niet. Dit betekent dat wanneer de panelen in serie zijn geschakeld, de stroom wordt beperkt tot die van het 110W-paneel en het volledige prestatiepotentieel van het 220W-paneel niet kan worden vrijgegeven, wat resulteert in een 1+2<3-scenario. Schaf panelen van hetzelfde formaat aan als u van plan bent meerdere panelen in serie te schakelen.

Kan ik een 220W bifaciaal zonnepaneel parallel schakelen?
Ja, maar dit wordt niet aanbevolen. Het 220W-zonnepaneel heeft een maximale stroomsterkte van 12A. Hoewel deze panelen parallel kunnen worden geschakeld, ondersteunen DELTA- en RIVER-serie stroomstations slechts een maximale stroomsterkte van 12A. Parallelle verbindingen verhogen het vermogen door de stroom te verdubbelen, maar door de panelen op deze manier aan te sluiten, zou dit resulteren in een 1+1=1-scenario waarbij de stroom wordt beperkt tot 12A door de aangesloten apparaten. We raden het niet aan om de panelen parallel te schakelen, tenzij u een ander merk stroomstation gebruikt met een ingangsstroom van 20A of hoger.

Technische specificaties

*Standaard testomstandigheden: 1000W/m² (92,9W/ft²), AM1.5, 25°C (77°F)

Specificaties temperatuurcoëfficiënt

TKPower -(0.39+/-0.02)%/k
TKVoltage -(0.33+/-0.03)%/k
TKCurrent +(0.06+/-0.015)%/k
