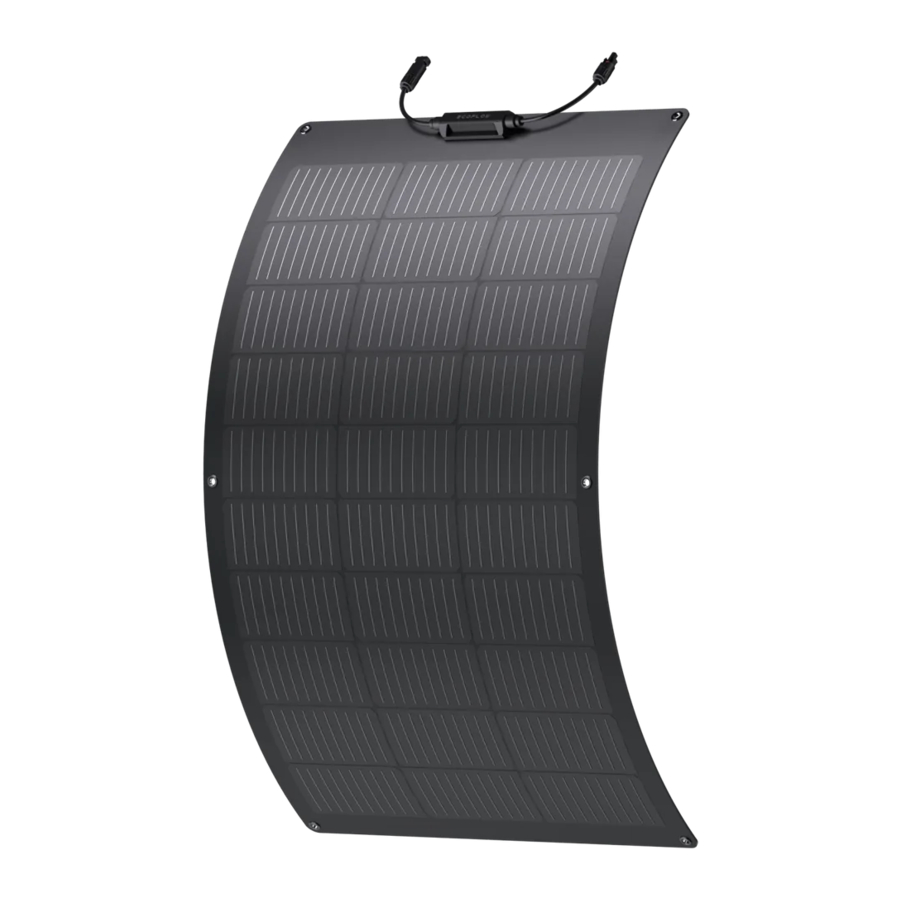

EcoFlow 100 W Flexibel Zonnepaneel Handleiding

Doel

Deze handleiding bevat informatie over de zonne-energiecomponenten en hun installatie. Zorg ervoor dat u deze handleiding leest en volledig begrijpt voordat u de panelen aanschaft en installeert, om er zeker van te zijn dat u ze correct gebruikt.

Elk onjuist gebruik kan leiden tot ernstig letsel bij de gebruiker of anderen, schade aan het product of verlies van eigendom.

Als u vragen heeft, aarzel dan niet om contact met ons op te nemen voor verdere verduidelijking en uitleg. Bij het installeren van modules moeten installateurs alle veiligheidsvoorschriften in deze handleiding en alle lokale voorschriften volgen. Voordat ze fotovoltaïsche zonnesystemen installeren, moeten installateurs bekend zijn met de mechanische en elektrische vereisten van dergelijke systemen.

Bewaar deze handleiding na het lezen op een veilige plaats voor toekomstig gebruik met betrekking tot service- en onderhoudsinformatie. Dit document is van toepassing op de volgende zonnecomponentenseries: EF-Flex-M100

Disclaimer

Aangezien het gebruik van deze handleiding evenals de voorwaarden of methoden voor de installatie, bediening, het gebruik en het onderhoud van fotovoltaïsche (PV) producten buiten de controle van EcoFlow vallen, aanvaardt EcoFlow geen verantwoordelijkheid voor dergelijke niet-standaard installaties en handelingen, en wijst uitdrukkelijk alle verlies, schade en onderhoudsvereisten af die daaruit voortvloeien of er op enigerlei wijze mee verband houden.

EcoFlow is niet aansprakelijk voor enige inbreuk op patenten van derden of andere rechten die kunnen voortvloeien uit de toepassing van de installatiemethoden, accessoires, enz. die niet door ons bedrijf worden geleverd tijdens installatie en gebruik. De productinformatie en installatievoorbeelden in deze handleiding worden verstrekt op basis van EcoFlow's en onze partners' relevante kennis en ervaring en worden als betrouwbaar beschouwd; de beperkingen en aanbevelingen in dergelijke informatie, inclusief productspecificaties, vormen echter geen uitdrukkelijke of impliciete garantie.

Lees voor gebruik van het product de gebruikershandleiding en de disclaimer van aansprakelijkheid voor dit product zorgvuldig door. Zodra u dit product gebruikt, wordt aangenomen dat u alle voorwaarden en inhoud van dit document hebt begrepen, erkend en aanvaard, en de gebruiker is verantwoordelijk voor zijn acties en alle gevolgen die daaruit voortvloeien. EcoFlow wijst hierbij alle aansprakelijkheid af voor eventuele verliezen als gevolg van het feit dat de gebruiker het product niet volgens de gebruikershandleiding heeft gebruikt.

In overeenstemming met wet- en regelgeving heeft het bedrijf het uiteindelijke recht om dit document en alle gerelateerde documenten voor dit product te interpreteren. Elke update, herziening of beëindiging van de inhoud ervan zal, indien nodig, zonder voorafgaande kennisgeving worden gedaan en gebruikers kunnen de officiële website van EcoFlow bezoeken voor de meest recente informatie over het product.

Installatieprocedures en voorzorgsmaatregelen

Vraag informatie op over alle vereisten en voorafgaande goedkeuringen voor de locatie, installatie en inspectie bij de relevante autoriteiten voorafgaand aan de installatie.

Wanneer u het product op het dak van een voertuig installeert, zorg er dan voor dat het dak is beschermd tegen brand: De installatieplaats moet vrij zijn van brandbare materialen. De positieve en negatieve polen van het zonnepaneel moeten volledig losgekoppeld zijn voordat de installatie begint. Gebruik alleen goedgekeurd geïsoleerd gereedschap voor elektrische installatie.

Uitpakken en voorzorgsmaatregelen

Pak het zonnepaneel voorzichtig uit en zorg ervoor dat alle instructies op de verpakking worden opgevolgd. De inhoud is als volgt:

Opmerking:

1. Stap, loop, sta of spring niet op een module, omdat ongelijke spanningen de micro-scheuren op de batterijcel kunnen beïnvloeden, en uiteindelijk de betrouwbaarheid en gebruikerservaring van de module.
2. Gebruik geen scherpe voorwerpen op de module om de voor- of achterkant van het paneel te bekrassen, snijden of doorsnijden;
3. Buig, schud, vouw of laat het flexibele paneel niet achteloos vallen;
4. Houd alle elektrische contacten en connectoren schoon en droog.

Vereisten voor de installatie

Zorg ervoor dat modules voldoen aan de algemene technische systeemvereisten en dat andere systeemcomponenten de modules niet mechanisch of elektrisch beschadigen.

Modules kunnen in serie worden geschakeld om de spanning te verhogen of parallel om de stroom te verhogen. In een serieschakeling wordt de positieve pool van de ene module overgebracht naar de negatieve pool van de tweede module. In een parallelle verbinding worden de positieve polen van de ene module en de tweede module verbonden, evenals hun negatieve polen.

Een serieschakeling wordt weergegeven in het diagram:

Een parallelle verbinding wordt weergegeven in het diagram:

Het wordt aanbevolen om modules met dezelfde elektrische output in dezelfde serie te schakelen om te voorkomen dat een mismatching een 1+1<2 effect creëert;

Vermijd schaduw, want zelfs een kleine hoeveelheid schaduw vermindert de stroomopbrengst; zorg ervoor dat de zon op de kortste dag van het jaar op de module kan schijnen;

Om de meeste elektriciteit op te wekken, moet de module recht naar het zuiden gericht zijn als deze zich op het noordelijk halfrond bevindt en recht naar het noorden als deze zich op het zuidelijk halfrond bevindt. Raadpleeg voor details over de beste elevatiehoek voor de installatie de standaard PV-installatiehandleiding van uw locatie of de installatiehoekvereisten van een bekende zonne-installateur of systeemintegrator.

Installatievoorzorgsmaatregelen

Alle volgende installatiemethoden zijn slechts ter referentie. EcoFlow levert slechts enkele van de accessoires voor module-installatie en -aansluiting (zie de verpakkingslijst voor details), maar levert geen accessoires voor een complete voertuig systeeminstallatie. Alle systeem installateurs moeten ervoor zorgen dat de installatie voldoet aan alle specificaties. Het productpaneel is gemaakt van flexibel materiaal met zes gaten (8 mm binnendiameter) aan de randen en kan worden bevestigd met optionele adapterbouten door de reservegaten of door een structurele lijm of dubbelzijdige schuimtape op de achterkant van het paneel te gebruiken. Ongeacht de gebruikte installatiemethode, moet ervoor worden gezorgd dat er openingen tussen de panelen en het dak worden gelaten om de luchtstroom te behouden en een goede warmteafvoer te garanderen voor een langere levensduur en stroomopwekking.

Zoals hieronder weergegeven:

1. Modules moeten veilig worden gemonteerd om alle verwachte belastingen te weerstaan, inclusief wind- en sneeuwbelasting.
2. Dow Corning is het aanbevolen merk voor structurele lijm en 3M is het aanbevolen merk voor dubbelzijdige schuimtape. Er kunnen verschillende soorten materialen worden gebruikt, afhankelijk van het materiaal van het kleefoppervlak van het paneel.

Elke module heeft twee labels die de volgende informatie verstrekken:
Naamplaatje: Biedt informatie over het producttype en de elektrische parameters, het gewicht, de afmetingen, enz., gemeten onder standaard testomstandigheden.
SN Code Sticker: Elke module heeft een uniek serienummer.

Opmerking: verwijder geen labels van het zonnepaneel; het verwijderen van labels maakt de productgarantie van EcoFlow ongeldig.

Inbedrijfstelling en probleemoplossing

EcoFlow raadt aan dat alle inbedrijfstelling en onderhoud van het zonnepaneel systeem wordt uitgevoerd door gekwalificeerde PV-technici!
Test de aangesloten modules voordat u ze op het systeem aansluit; test altijd alle elektrische en elektronische componenten van het systeem voordat u het systeem in gebruik neemt en volg altijd de instructies die bij elk onderdeel en apparaat worden geleverd.
Om de elektrische prestaties van de module te testen, wordt de module over het algemeen blootgesteld aan zonlicht en mag deze niet op een belasting worden aangesloten. Let op uw persoonlijke veiligheid bij het uitvoeren van deze metingen.

Mocht er een abnormale stroomopwekking optreden, los het probleem dan op door de volgende stappen te volgen:

• Controleer alle bedrading om er zeker van te zijn dat er geen open circuits of slechte verbindingen zijn;
• Controleer de open circuit spanning van elke module;
• Controleer de open circuit spanning met de module volledig bedekt met ondoorzichtig materiaal; verwijder vervolgens het ondoorzichtige materiaal en meet de open circuit spanning bij de polen en vergelijk.

Als de spanning tussen de polen meer dan 5% afwijkt van de nominale waarde bij een bestraling van _≥700 W/m² (65.0 W/ft²), duidt dit op een slechte elektrische verbinding.

Productspecificaties

100 W Flexibel Zonnepaneel

Nominaal vermogen: 100 W (+/- 5 W)

Open circuit spanning: 20.3 V

Kortsluitstroom: 6.3 A

Maximale bedrijfsspanning: 17.1 V

Maximale bedrijfsstroom: 5.9 A

Temperatuurcoëfficiënt van nominaal vermogen: -0.39%/°C

Temperatuurcoëfficiënt van open circuit spanning: -0.33%/°C

Temperatuurcoëfficiënt van kortsluitstroom: 0.06%/°C

Maximale systeemspanning: 600 VDC (UL)

Maximale zekeringstroom: 15 A

Algemeen

Gewicht zonnepaneel: ca. 2.3 kg (5.1 lbs)

Afmetingen: 1,055*612*25 mm (41.5*24.1*1.0 in)

Testen en certificering

*Standaard testomstandigheden: 1000 W/m² (92.9 W/ft²), AM1.5, 25°C (77°F)

Temperatuurcoëfficiënt specificaties

Temperatuurcoëfficiënt van vermogen -(0.39+/-0.02)%/k
Temperatuurcoëfficiënt van spanning -(0.33+/-0.03)%/k
Temperatuurcoëfficiënt van stroom +(0.06+/-0.015)%/k

FAQ

Why does the 100 W Solar Panel fail to deliver as much as stated when in actual use?
In de meeste gevallen is het normaal dat een zonnepaneel niet het volledige nominale vermogen levert. Enkele redenen waarom dit gebeurt, en enkele suggesties om dichter bij het nominale vermogen te komen, worden hieronder gegeven.

1. Lichtintensiteit. De hoeveelheid licht die op het paneel schijnt, zal leiden tot schommelingen in het uitgangsvermogen. U zult eerder nominale vermogenscijfers bereiken die dichter liggen bij de cijfers die zijn verkregen onder testomstandigheden wanneer u het product gebruikt op een heldere dag tijdens de middagzon, dan wanneer u het product 's ochtends of later in de middag gebruikt. Weersomstandigheden hebben ook invloed op de hoeveelheid zonlicht die op het paneel schijnt. U zult bijvoorbeeld veel minder snel de cijfers voor nominaal vermogen bereiken bij wazige, bewolkte of regenachtige omstandigheden.
2. Oppervlaktetemperatuur. De temperatuur van het zonnepaneeloppervlak heeft ook invloed op de hoeveelheid opgewekte energie. Hoe lager de oppervlaktetemperatuur van het paneel, hoe meer stroom er wordt geproduceerd. Zonnepanelen genereren bijvoorbeeld meer stroom wanneer ze in de winter worden gebruikt dan in de zomer, en dit is volkomen normaal. Zonnepanelen bereiken in de zomer over het algemeen temperaturen van bijna 60°C (140°F). Dit vermindert het nominale vermogen met 10–15%, ondanks de hogere hoeveelheid licht die op het paneel schijnt.
3. De hoek van het zonlicht. Onder goede lichtomstandigheden kan het zonnepaneel blijven staan waar het licht loodrecht op het oppervlak valt om betere lichtprestaties te bereiken. De meeste zonnepanelen die op het dak van een RV zijn geïnstalleerd, kunnen echter alleen in een betegelde configuratie worden geïnstalleerd, waardoor het/de paneel/panelen niet in de optimale hoek kunnen worden geïnstalleerd, en dit verschil zal resulteren in een vermogensverlies van ongeveer 5%-10%.
4. Paneelbeschaduwing. Het oppervlak van het zonnepaneel mag tijdens gebruik niet in de schaduw staan. Schaduw veroorzaakt door schaduwen, vreemde voorwerpen en glas kan de stroomopbrengst aanzienlijk verminderen.
   Prestatieproblemen veroorzaakt door defecte panelen: als het paneel nog steeds geen stroom genereert of de output ver onder de verwachte nominale vermogenscijfers blijft, zelfs na het aanpakken van de bovenstaande problemen, kan er een probleem zijn met het paneel zelf. Neem contact op met de klantenservice (Customer Support) voor hulp.

Hoeveel stroom kan het 100 W Flexible Solar Panel onder normale omstandigheden genereren?
Dit hangt in de eerste plaats af van de weersomstandigheden. Over het algemeen genereert zonlicht dat op een heldere dag zonder wolken aan de hemel onder een hoek van 90° op het paneel valt, meestal 70 W–80 W aan stroom in het 100 W-paneel (de huidige lichtomstandigheden zijn normaal gesproken 800–900 W/m² (74,3–83,6 W/ft²) met een paneeltemperatuur van 50°C (32°F) onder testomstandigheden. Nominale vermogens zijn gebaseerd op 1.000 W/m2 (92,9 W/ft²) in AM1.5-omstandigheden met een paneeltemperatuur van 25°C onder testomstandigheden. Vermogenscijfers die dicht bij de nominale waarden liggen, werden normaal gesproken waargenomen in de middagzon tijdens de winter).

Wat zijn het gebruikstemperatuurbereik en de voorzorgsmaatregelen voor gebruik voor het 100 W Panel?
Het bedrijfstemperatuurbereik van het zonnepaneel is -20°C tot 85°C (-4°F tot 185°F). Lees de instructies zorgvuldig door voordat u het zonnepaneel gebruikt en minimaliseer grote bochten tijdens gebruik om schade aan de batterijkern te voorkomen.

De panelen zijn gemaakt van een speciaal composietmateriaal dat licht van gewicht is en tot op zekere hoogte kan buigen, waardoor ze flexibel kunnen worden gebruikt op verschillende oppervlakken van het dak. De zonnepanelen zijn echter gemaakt van monokristallijne siliciumwafels en mogen ondanks hun flexibiliteit niet op de grond worden geslagen tijdens installatie en gebruik, en er mag niet op worden getrapt of geslagen met vreemde voorwerpen. Ga niet op het oppervlak van de panelen zitten en buig de panelen niet te ver om te voorkomen dat de monokristallijne wafels breken en het gebruik beïnvloeden. Schade veroorzaakt door menselijk geweld valt niet onder de gratis garantie.

Heeft de buiging van het 100 W Panel een grote invloed op het vermogen?
Het zonnepaneel kan op bepaalde oppervlakken worden gebogen, maar hoe meer het paneel buigt, hoe minder efficiënt het is. Dit komt doordat de stroomopwekking van het paneel het beste is als het hele paneel een consistente lichtbron heeft. Wanneer het gebogen is, worden verschillende delen van het flexibele zonnepaneel blootgesteld aan verschillende hoeveelheden licht, waardoor de efficiëntie van de stroomopwekking wordt verminderd.

Kan ik 100 W Solar Panels samen in serie gebruiken?
Ja. Lees de beschrijving van serieschakelingen en parallelschakelingen in de gebruikershandleiding (User Manual) zorgvuldig door en let vooral op de vereisten van de energieopslagregelaar en de beperkingen van de zonnepaneeluitgang, om te voorkomen dat zonnepanelen met verschillende stromen in serie worden gebruikt zonder hun vermogen vrij te geven en een 1+1<2-effect te creëren.

Kan ik 100 W Solar Panels parallel schakelen?
Ja. Het parallel schakelen van panelen verhoogt het vermogen door de stroom te verdubbelen. Het maximale aantal 100 W-panelen dat in een parallelschakeling is toegestaan, is afhankelijk van de controller en de energieopslagapparatuur van uw recreatievoertuig. Zorg ervoor dat het energieopslagsysteem dat in uw voertuig wordt gebruikt een hogere ingangsstroom ondersteunt, en gebruik draden met een diameter die geschikt is voor de uitgangsstroom om de panelen veilig parallel te schakelen.

Moet ik het 100 W Solar Panel regelmatig schoonmaken?
Ja. Er kan veel stof en vreemde voorwerpen op het oppervlak van het zonnepaneel zitten nadat het paneel lange tijd buitenshuis is gebruikt, wat het licht tot op zekere hoogte blokkeert, waardoor de stroomopbrengst wordt verminderd. Regelmatige reiniging kan helpen om het oppervlak van het zonnepaneel schoon en vrij van obstructies te houden en een hogere stroomopbrengst te genereren. Wees echter voorzichtig bij het reinigen en veeg het oppervlak af met zachte materialen om te voorkomen dat harde materialen het oppervlak van het paneel bekrassen en de output beïnvloeden.

Onderhoud

We raden u aan de volgende onderhoudswerkzaamheden uit te voeren om de optimale prestaties van de module te garanderen:

1. Reinig het flexibele oppervlak van de module indien nodig met water en een zachte spons of doek. Hardnekkig vuil kan worden verwijderd met een mild schoonmaakmiddel. Vermijd het gebruik van scherpe en/of harde reinigingsmiddelen. Het wordt aanbevolen om alleen 's ochtends en 's avonds schoon te maken als de zon zwak is (instraling _≤200 W/m² (18,6 W/ft²));
2. Inspecteer elektrische en mechanische aansluitingen om de zes maanden om te bevestigen dat ze schoon, veilig en onbeschadigd zijn.
3. Voorkom dat bladeren en andere objecten het oppervlak van het zonnepaneel bedekken. Het gedeeltelijk afdekken van het zonnepaneel heeft niet alleen invloed op de efficiëntie van de stroomopwekking, maar kan ook overmatige stroom op sommige plaatsen veroorzaken en de componenten doorbranden.

Laat in geval van problemen altijd een gekwalificeerde deskundige de zaak onderzoeken en volg de onderhoudsinstructies voor alle in het systeem gebruikte componenten, zoals beugels, laadregelaars, omvormers, batterijen, enz.

Algemene veiligheidsinformatie

Zonne-energie systemen mogen alleen worden geïnstalleerd door gekwalificeerd personeel met relevante professionele vaardigheden en kennis. Alle zonnepanelen zijn uitgerust met een permanent aangesloten aansluitdoos en 2,5 mm² (0,004 in²) draden. Installateurs dragen alle risico's op letsel die tijdens de installatie kunnen optreden, inclusief, maar niet beperkt tot, het risico op elektrische schokken.

Wanneer een enkele module wordt blootgesteld aan direct zonlicht, kan deze DC-spanningen genereren die groter zijn dan 24 V. Blootstelling aan DC-spanningen van 24 V of hoger is potentieel gevaarlijk. Er kan vonkvorming optreden bij het loskoppelen van draden die zijn aangesloten op de PV-componenten die aan zonlicht zijn blootgesteld. Dergelijke vonkvorming kan brandwonden of brand veroorzaken. Wees extra voorzichtig, anders kan dit tot verdere problemen leiden. Het is daarom belangrijk om uzelf te beschermen tegen elektriciteit!

De zonnepanelen zetten zonne-energie om in DC-elektriciteit en zijn ontworpen voor gebruik buitenshuis. Modules kunnen bovenop een vast object buiten worden gemonteerd en de systeemontwerper en -installateur zijn verantwoordelijk voor de naleving van het ontwerp van hun ondersteunende structuur.

Probeer niet om de module te demonteren of om aangebrachte naamplaatjes of componenten te verwijderen.

Breng geen verf, lijm of stoffen aan die de batterijcel tegenhouden tegen licht op het lichtontvangende oppervlak van de module.

Stel het oppervlak van de module niet bloot aan versterkt zonlicht dat kunstmatig is gecentraliseerd.

Neem bij het installeren van systemen alle lokale, regionale en nationale wetten en wettelijke voorschriften in acht. Neem bij het installeren ervan op een voertuig of vaartuig de relevante lokale en nationale wetten en voorschriften in acht.

Veiligheidsmaatregelen

Wanneer licht schijnt op het lichtontvangende oppervlak van de zonnemodule, genereert de zonnemodule gelijkstroom met een spanning van meer dan 24 V. Als modules in serie zijn geschakeld, is de totale spanning gelijk aan de som van de spanning van elke module. Als modules parallel zijn geschakeld, is de totale stroom gelijk aan de som van de stroom van elke module. Zorg er bij het transporteren en installeren van mechanische en elektrische componenten voor dat kinderen uit de buurt van het systeem en de installatieplaats blijven.

Het wordt aanbevolen om het lichtontvangende oppervlak van de module tijdens de installatie volledig te bedekken met ondoorzichtig materiaal en de positieve en negatieve polen los te koppelen om problemen als gevolg van stroomopwekking te voorkomen.

Draag bij het installeren van of het oplossen van problemen met een PV-systeem geen metalen ringen, banden, oorbellen, neusringen, lipringen of andere metalen voorwerpen en gebruik alleen geïsoleerd gereedschap dat is goedgekeurd voor elektrische installatie.

Neem de veiligheidsinstructies in acht voor alle andere componenten die in het systeem worden gebruikt, waaronder kabels, connectoren, controllers, laadregelaars, omvormers, batterijen en andere oplaadbare batterijen, enz.

Gebruik alleen de relevante apparatuur, connectoren, bedrading en beugels die van toepassing zijn op de installatie van dit zonnemodulesysteem. Gebruik altijd modules van hetzelfde type in een bepaald PV-systeem. Bypass-diodes zijn geïntegreerd in de aansluitdoos voor alle modules.

Voor elke afzonderlijke module of combinatie van meer dan één module die in serie of parallel is geschakeld, moet de doorsnede van de kabel en de capaciteit van de connector geschikt zijn voor de maximale kortsluitstroom van het systeem, anders zullen de kabel en de connector oververhit raken bij hoge stromen.

DC-zekeringen moeten geschikt zijn voor de overstroombeveiligingswaarde van de module.

Onder normale buitenomstandigheden zullen de stromen en spanningen die door de module worden gegenereerd, verschillen van die in de gegevensblad staan, afhankelijk van het weer en de omgevingstemperatuur. Gegevens die op het typeplaatje zijn vermeld, zijn verwachte waarden onder standaard testomstandigheden (STC).

Neem contact met ons op: ecoflow.com
NA/LA/APAC/MEA: support@ecoflow.com
EU: support.eu@ecoflow.com
AU: support.au@ecoflow.com
