KAIWEETS ST100 - Handleiding voor multifunctionele spanningstester

Lees deze handleiding aandachtig door voor gebruik en bewaar hem voor toekomstig gebruik.

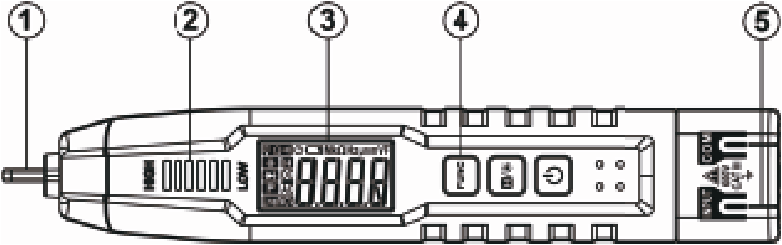

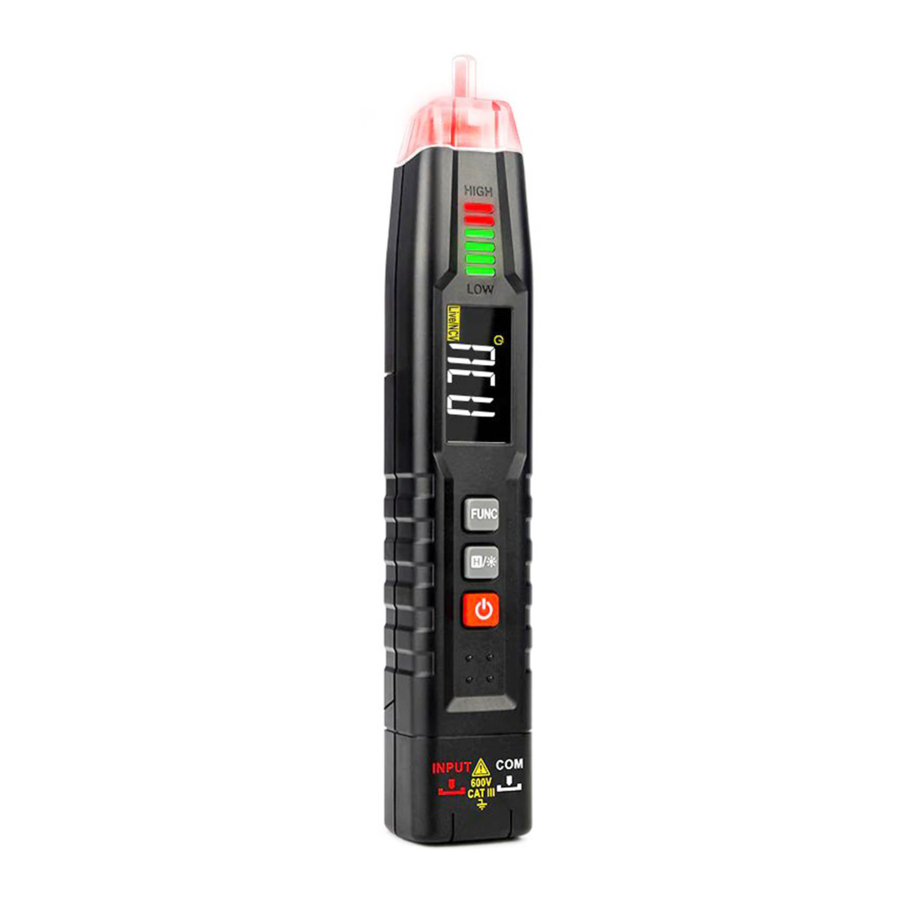

Productoverzicht

1. NCV-sensor
2. Signaalsterkte-indicator
3. LCD-scherm
4. Functietoets
5. Ingangsaansluiting

In- / uitschakelen

Houd de toets "" ongeveer 2 seconden ingedrukt om in of uit te schakelen.

Functieselectie

1. Druk op de "FUNC"-toets om een functie te selecteren.
2. Druk ongeveer 2 seconden op de "FUNC"-toets om terug te keren naar de NCV-meting.

• Na het inschakelen staat de NCV-functie standaard ingeschakeld.

Data hold-zaklamp

1. Druk op de toets "" om de data hold in of uit te schakelen.
2. Houd de toets "" ongeveer 2 seconden ingedrukt om de zaklamp in of uit te schakelen.

Automatisch uitschakelen

Na het inschakelen is de automatische uitschakeling standaard ingeschakeld en wordt het ""-symbool weergegeven. Als er ongeveer 15 minuten geen toetsen worden bediend, wordt de meter automatisch uitgeschakeld om batterijvermogen te besparen.

Meetwerking

• Meet geen spanning hoger dan 600V, anders kan de meter beschadigd raken.
• Let extra op de veiligheid bij het meten van hoogspanning om elektrische schokken of persoonlijk letsel te voorkomen.
• Test voor gebruik de bekende spanning met de meter om te bevestigen dat de meter in goede staat verkeert.

NCV-meting

1. Druk op de toets "" om standaard in de NCV-meetmodus te komen.
2. Breng het NCV-meetgebied geleidelijk dichter bij de gemeten geleider.
   • Wanneer het zwakke elektrische veldsignaal wordt gedetecteerd, wordt "---L" weergegeven; de zoemer klinkt langzaam en het groene lampje brandt.
   • Wanneer het sterke elektrische veldsignaal wordt gedetecteerd, wordt "---H" weergegeven; de zoemer klinkt snel en het rode lampje brandt.

Slimme (AUTO) meting

In deze modus kunnen DC-spanning, AC-spanning, weerstand en continuïteit worden gemeten„ en de meter kan het meetsignaal automatisch identificeren.

1. Druk op de toets "" om in te schakelen. Druk vervolgens op de "FUNC"-toets om de "AUTO"-stand te selecteren. De meter geeft "" weer om de slimme testmodus te openen.
2. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
3. Breng de meetpen parallel in contact met beide uiteinden van het gemeten object of de gemeten weerstand, en de meter herkent automatisch het gemeten signaal.
4. Bij het meten van de weerstand klinkt de zoemer als de weerstandswaarde < ongeveer 50Ω is.
5. Lees de resultaten af van het scherm.

Opmerking: de minimaal meetbare spanning van deze modus is ongeveer 0,8 V.

Frequentiemeeting

1. Druk op de toets "" om in te schakelen, druk vervolgens op de "FUNC"-toets om de "Hz"-stand te selecteren.
2. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
3. Breng de meetpen in contact met beide uiteinden van het gemeten object.
4. Lees de resultaten af van het scherm.

Capaciteitsmeting

1. Druk op de toets "" om in te schakelen, druk vervolgens op de "FUNC"-toets om de ""-stand te selecteren.
2. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
3. Breng de meetpen in contact met beide uiteinden van de gemeten capaciteit.
4. Lees de resultaten af van het scherm.

Diodemeting

1. Druk op de toets "" om in te schakelen, druk vervolgens op de "FUNC"-toets om de ""-stand te selecteren.
2. Steek de rode meetpen in de "INPUT"-aansluiting en de zwarte meetpen in de "COM"-aansluiting.
3. Sluit de rode meetpen aan op de anode van de diode en de zwarte meetpen op de kathode van de diode.
4. Lees de forward bias-waarde af op het beeldscherm.

Opmerking: als de elektrode van de testdraad omgekeerd is verbonden met de elektrode van de diode, geeft het scherm OL weer, wat kan worden gebruikt om de anode en kathode van de diode te onderscheiden.

Detectie van stroomvoerende draad

1. Druk op de toets "" om in te schakelen, druk vervolgens op de "FUNC"-toets om de "LIVE"-stand te selecteren.
2. Steek de rode meetpen in de "INPUT"-aansluiting en verwijder de zwarte meetpen.
3. Gebruik het contact met de rode meetpen naar de geleider.
   • Wanneer het zwakke elektrische veldsignaal wordt gedetecteerd, wordt "---L" weergegeven; de zoemer klinkt langzaam en het groene lampje brandt.
   • Wanneer het sterke elektrische veldsignaal wordt gedetecteerd, wordt "---H" weergegeven; de zoemer klinkt snel en het rode lampje brandt.

Contactloze fasedetectie

1. Druk op de toets "" om in te schakelen, druk vervolgens op de "FUNC"-toets totdat het "PA"-symbool op het scherm verschijnt om de fasedetectiestatus te activeren.
   1. De letter "A" knippert en plak de meetsonde op de eerste faselijn van het stopcontact en wacht op een pieptoon;
   2. Geef "PAB" weer met "B" dat knippert en plak de meetsonde op de tweede faselijn, wacht op een pieptoon;
   3. Geef "PABC" weer met "C" dat knippert en plak de meetsonde op de derde faselijn, wacht op een lange pieptoon;
   4. Aan het einde van de test toont het scherm de detectieresultaten.
      • "P---L" op het scherm geeft een linkshandige fasevolgorde aan.
      • "P---R" op het scherm geeft een rechtshandige fasevolgorde aan.

Opmerking: detecteer de drie draden binnen 1 minuut, anders treedt de detectietime-outfout op, het display toont het PABC-symbool en de "P" knippert op dat moment. Ga terug en test opnieuw.

Algemene technische specificaties

• Omgevingsconditie: CAT. Ill 600V;
  Vervuilingsgraad 2, hoogte < 2000 m.
  Werktemperatuur en vochtigheid: 0~40ºC (<80% RH, <10ºC niet-condenserend).
  Opslagtemperatuur en vochtigheid: -10~60ºC (<70% RH, verwijder de batterij).
  Temperatuurcoëfficiënt: 0,1 x nauwkeurigheid/ºC (<18ºC of >28ºC)
• MAX. Spanning tussen aansluitingen en aarde: 600V.
• Sampling: ca. 3 keer/seconde.
• Scherm: 4000 counts.
• Indicatie overbereik: "OL".
• Indicatie lage batterijspanning: "".
• Indicatie ingangspolariteit: display "– ".
• Stroomvereiste: 2 x 1,5V AAA-batterijen.

Nauwkeurigheidsspecificaties

De nauwkeurigheid is van toepassing binnen één jaar na de kalibratie.

Referentieconditie: de omgevingstemperatuur 18ºC tot 28ºC, de relatieve vochtigheid is niet meer dan 80%, nauwkeurigheid: ±(% uitlezing + woord).

DC-spanningstest

Impedantie: ca. 10MΩ

AC-spanningstest

• Impedantie: ca. 10MΩ
• Frequentiebereik: 40Hz~1kHz; TRMS

Weerstandstest

Continuïteitstest

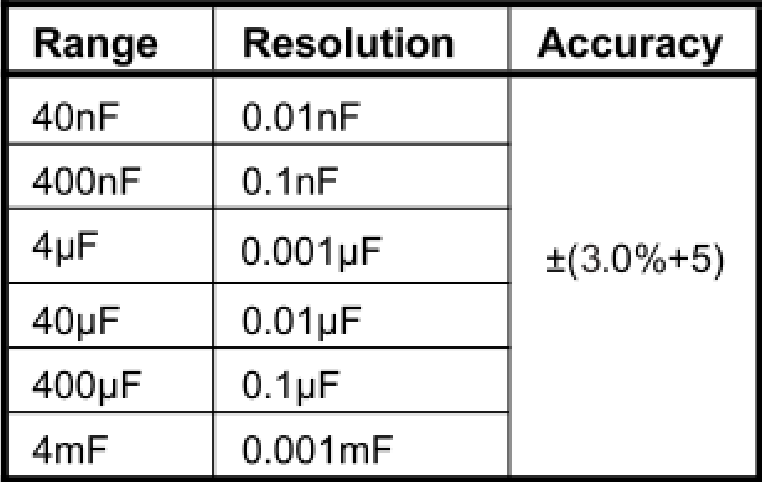

Capaciteitstest

Frequentietest

Onderhoud

Schoonmaken

Volg de volgende stappen bij het reinigen van de meter:

1. Schakel de meter uit en verwijder de meetpennen.
2. Veeg de behuizing af met een vochtige doek of een mild reinigingsmiddel. Gebruik geen schuurmiddelen of oplosmiddelen. Veeg de contacten in elke ingangsaansluiting af met een schoon wattenstaafje gedrenkt in alcohol.

Batterij vervangen

1. Schakel de meter uit en verwijder de meetpennen.
2. Verwijder de schroef die de batterij deksel bevestigt en verwijder het batterijdeksel.
3. Verwijder de oude batterij en vervang deze door een nieuwe met dezelfde specificatie. Let op de batterijpolariteit.
4. Plaats het batterijdeksel terug in de oorspronkelijke positie en bevestig en vergrendel het batterijdeksel met schroeven.

Veiligheidsverklaring

Bediening die gevaar kan opleveren voor de gebruikers.

Veiligheidsinstructies

De meter voldoet aan IEC61010-1 CAT.IIl 600V overspanningsveiligheidsnorm en vervuilingsgraad 2.

Veiligheidsspecificatie

Neem de volgende specificaties strikt in acht om mogelijke elektrische schokken of persoonlijk letsel te voorkomen:

• Bedien de meter volgens de⁣ handleiding.
• Wees voorzichtig bij het meten van waarden hoger dan 60V DC, 30V AC RMS of piekwaarde 42V.
• Als de meter niet normaal is of beschadigd is, gebruik hem dan niet meer.
• Zorg er voor gebruik van de meter voor dat het product intact is.
• Vervang de batterij wanneer het ""-symbool op de meter wordt weergegeven.
• Gebruik de meter niet in een omgeving met explosief gas of stoom of in een vochtige omgeving.
• Houd bij gebruik van de meetpen uw vingers achter de meetpenbeschermer.
• Sluit tijdens het meten eerst de nulleider of aardingsdraad aan en vervolgens de stroomvoerende draad; bij het loskoppelen moet u eerst de stroomvoerende draad loskoppelen en vervolgens de of aardingsdraad.
