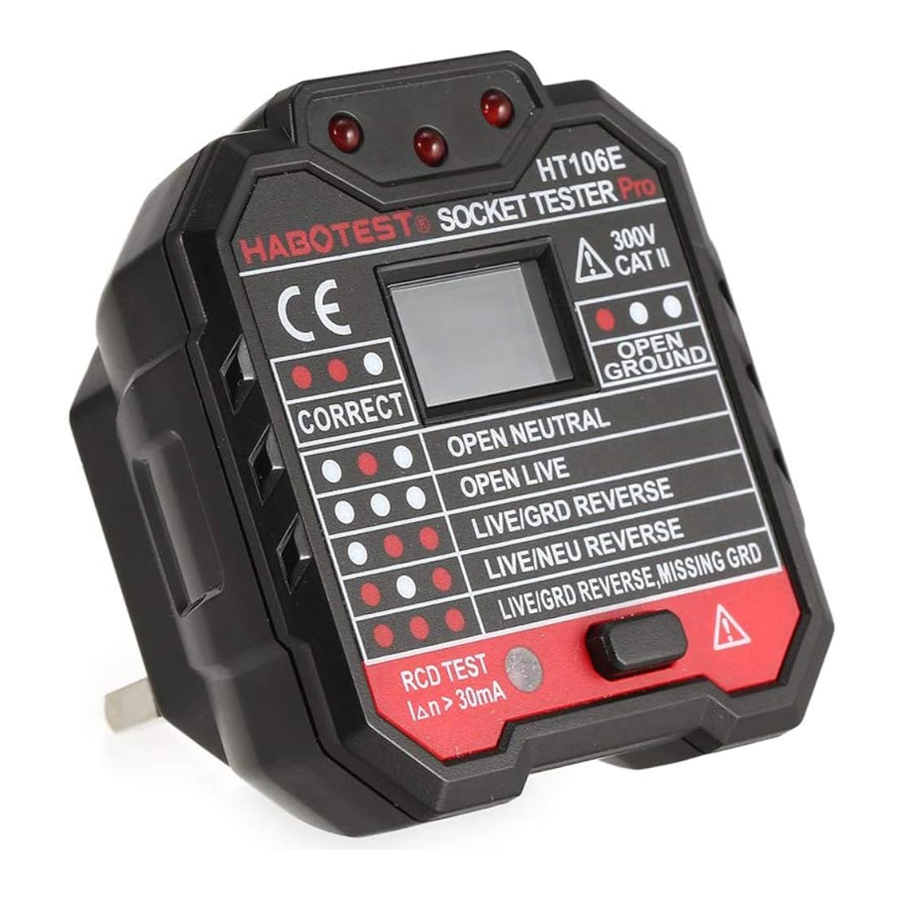

KAIWEETS HT106E - HANDLEIDING CONTACTDOOSTESTER

Ontworpen om veelvoorkomende bedradingsproblemen in standaard- en aardlekschakelaarcontactdozen te detecteren. Bovendien kan de tester met het LCD-scherm de spanning van het stopcontact meten.

Diagnosetabel

Indicator	Conditie	Uitleg
	CORRECT	De contactdoos is correct bedraad
	OPEN GROUND	Grondcontact is niet aangesloten; aarddraad is niet aangesloten op de aarde.
	OPEN NEUTRAL	Nulcontact is niet aangesloten
	OPEN HOT	Stroomcontact is niet aangesloten
	HOT/GRD REVERSE	Stroom- en aardaansluitingen zijn omgekeerd
	HOT/NEU REVERSE	Stroom- en nulaansluitingen zijn omgekeerd
	HOT/GRD REVERSE, OPEN GRD	Omgekeerde verbinding tussen de stroomdraad en de aardedraad, en de aardedraad is niet aangesloten.

* Indicator verlicht
Indicator niet verlicht

Opmerking: deze tester kan een omgekeerde verbinding tussen de nulleiding en de aardedraad niet onderscheiden.

Lees, begrijp en volg alle waarschuwingen en instructies voordat u testers gebruikt. Het niet opvolgen van de instructies kan de dood of ernstig letsel tot gevolg hebben.

• Controleer vóór elk gebruik de werking van de tester door te testen op een bekende, actieve en correct bedrade contactdoos. Niet gebruiken als de tester op enigerlei wijze beschadigd lijkt.
• De tester is uitsluitend bedoeld voor gebruik binnenshuis. Andere apparatuur of apparaten die op het te testen circuit zijn aangesloten, kunnen de tester storen. Maak het circuit vrij voordat u gaat testen.
• Deze tester detecteert alleen veelvoorkomende bedradingsproblemen. Raadpleeg altijd een gekwalificeerde elektricien om bedradingsproblemen op te lossen

Bedradingsconfiguratietest

Aangegeven condities: bedrading correct, open aarde, omgekeerde polariteit, open stroom, open nul en stroom/aarde omgekeerd.

Niet aangegeven condities: kwaliteit van de aarde, meerdere stroomdraden, combinaties van defecten, omkering van geaarde en aardgeleiders.

Alle apparaten of apparatuur op het te testen circuit moeten worden losgekoppeld om de kans op foutieve metingen te verkleinen.

Standaardcontactdozen

1. Controleer de werking van de tester door te testen op een bekende, actieve en correct bedrade contactdoos.
2. Steek de tester in de contactdoos.
3. Vergelijk de brandende lampjes op de tester met de sleutelcode die op de tester is afgedrukt.
4. Als de tester aangeeft dat de contactdoos niet correct is bedraad, raadpleeg dan een gekwalificeerde elektricien.

Opmerking:

1. De testtijd mag niet langer zijn dan 5 minuten.
2. Wees bij gebruik voorzichtig om de aardlekschakelaarknop niet aan te raken, om te voorkomen dat de lekbeveiligingsschakelaar wordt geactiveerd en onnodig verlies wordt veroorzaakt.

Aardlekschakelaarcontactdozen

1. Raadpleeg de gebruikershandleiding van de aardlekschakelaarcontactdoos voor informatie over hoe de specifieke contactdoos werkt voordat u deze tester gebruikt.
2. Steek de tester in de te testen contactdoos om te controleren op correcte bedrading. De lampjes op de tester moeten branden. Druk alleen op de aardlekschakelaarknop als de lampjes branden als " " (CORRECT).

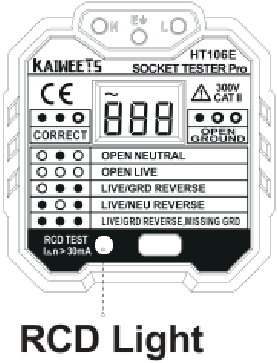

3. Druk op de testknop op de aardlekschakelaarcontactdoos. Het aardlekschakelaarlampje moet gaan branden.
   Is de aardlekschakelaar uitgevallen en zijn alle lampjes op de tester uit?
   JA: Reset de aardlekschakelaar door op de resetknop te drukken. De aardlekschakelaar werkt correct.
   NEE: Ga verder met stap 4.
4. Brandt het aardlekschakelaarlampje?
   JA: De aardlekschakelaar werkt niet correct of de contactdoos is verkeerd bedraad. Raadpleeg een gekwalificeerde elektricien.
   NEE: De tester werkt niet correct. Neem contact met ons op voor productgarantie.


Spanningstest

Steek de tester in een standaard stopcontact van het VK. Lees de spanningswaarde van het stopcontact af op het scherm van de tester, de eenheid is V.
Meetbereik: 48-250V/45-65Hz; Nauwkeurigheid: ± (2.0%+2)

Reinigen

Veeg af met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

Technische specificaties

• Bedrijfsspanning: 48~250V/ 45~65Hz
• Bedrijfstemperatuur: 0°C—40°C
• Luchtvochtigheid tijdens bedrijf: 20%~75%RH
• Opslagtemperatuur: -10°C~50°C
• Luchtvochtigheid bij opslag: 20%~80%RH
• Hoogte: ⩽ 2000m
• Aardlekschakelaartest: >30mA

Gemachtigde vertegenwoordiger in het VK
Bedrijfsnaam: YH Consulting Limited
Adres: C/O YH Consulting Limited Office 147,
Centurion House, London Road, Stainless-upon-Thames Staines, Surrey, Londen, TW18 4AX
Tel: +44 07514-677868
E-mail: H2YHUK@gmail.com

Vragen of zorgen? support@kaiweets.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
