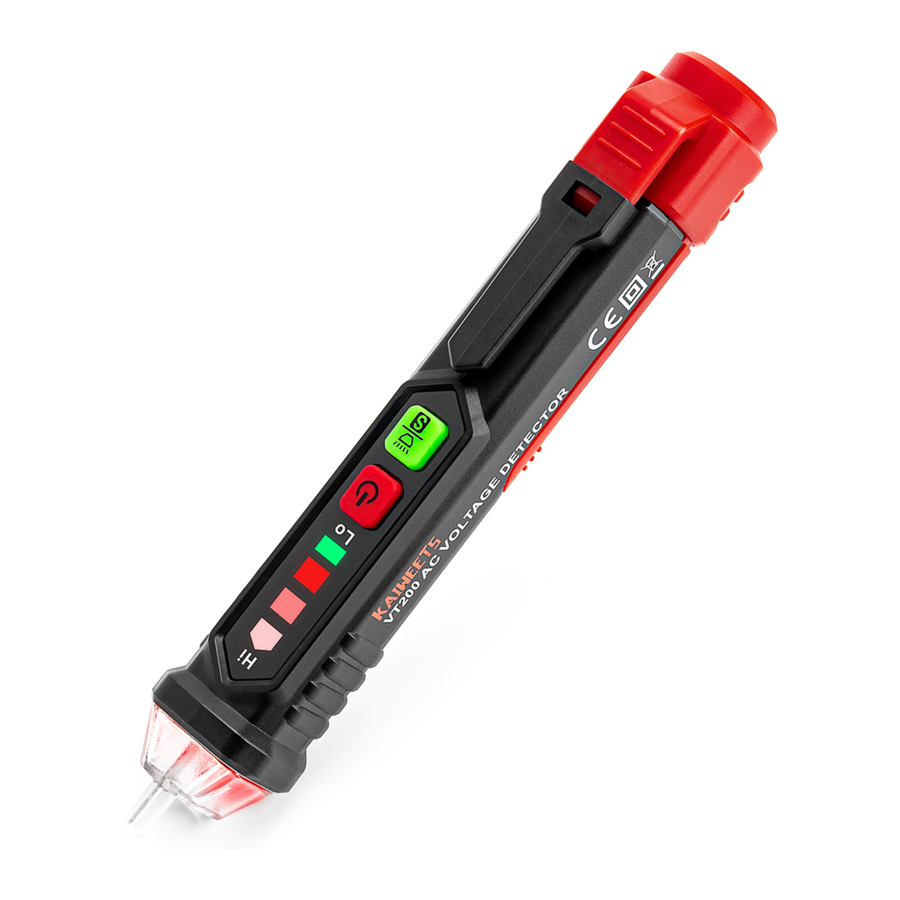

KAIWEETS VT200 - Handleiding contactloze spanningstester
WAARSCHUWINGEN
Met dit apparaat worden levensbedreigende spanningen getest, dus speciale voorzichtigheid is vereist!
- Test de spanningstester altijd eerst op een bekend circuit om er zeker van te zijn dat hij werkt!
- Draag veiligheidsschoenen bij het controleren van niet-geïsoleerde contacten om elektrische schokken te voorkomen.
- Houd bij het controleren van niet-geïsoleerde contacten de tester vast en zorg ervoor dat uw vingers zich achter de antislipbescherming bevinden,
![]()
- Gebruik het apparaat niet als:
- Het LED-scherm niet oplicht;
- Er schade zichtbaar is;
- De punt niet intact is.
- Plaats het apparaat niet in meer dan 1000V.
- Deze apparatuur mag alleen binnenshuis worden gebruikt en moet worden beschermd tegen water, hoge luchtvochtigheid en hitte
![voorzichtigheid]()
Zelfs zonder indicatie kan de spanning nog steeds aanwezig zijn. De spanningsdetector geeft de effectieve spanning aan wanneer een voedingsspanning een voldoende intensief elektrostatisch veld genereert. Als het veld erg zwak is, kan de spanningsdetector het bestaan van spanning niet detecteren.- Wij aanvaarden geen enkele aansprakelijkheid voor materiële schade of persoonlijk letsel veroorzaakt door onjuiste bediening of het niet opvolgen van veiligheidsinstructies. In dit geval vervalt elke garantieclaim.

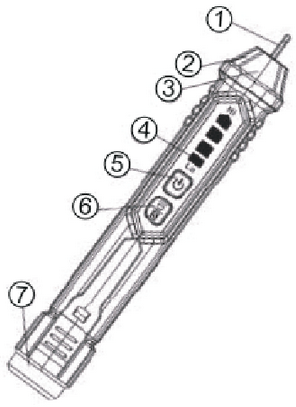

Zelfs zonder indicatie kan de spanning nog steeds aanwezig zijn. De spanningsdetector geeft de effectieve spanning aan wanneer een voedingsspanning een voldoende intensief elektrostatisch veld genereert. Als het veld erg zwak is, kan de spanningsdetector het bestaan van spanning niet detecteren.Productoverzicht
- Probe (NCV-sensor)
- Zaklamp
- Signaalindicator
- LED-display
- Aan/uit-knop
- Gevoeligheidsschakelaar/zaklamp (met gevoeligheidsindicator)
- Batterijklep
Bediening
In- en uitschakelen
Druk op de aan/uit-knop, er klinkt een pieptoon en de signaalindicator licht op.
Druk nogmaals op de aan/uit-knop en de tester wordt uitgeschakeld. Na 3 minuten niet-gebruik schakelt de tester automatisch uit om de batterij te sparen. De tester is nu gedeactiveerd en niet operationeel.
Controleren op de aanwezigheid van wisselspanning
Test voor elk gebruik op een bekend stroomvoerend circuit om de functionaliteit van de tester te verifiëren!
Houd de punt van de tester in de buurt van de AC-spanning. Wanneer een spanning wordt gedetecteerd, klinkt er een pieptoon en gaat de signaalindicator branden.
Naarmate de intensiteit van het spanningssignaal verandert, zal de signaalintensiteitsindicator meer of minder overeenkomen met de signaalintensiteit, en zal het piepen sneller of langzamer worden met de signaalintensiteit.
De signaalintensiteit wordt beïnvloed door de afstand tot de spanning. Hoe verder de tester van het circuit verwijderd is, hoe zwakker het signaal wordt.
Dubbel bereik
Wanneer de tester is ingeschakeld, bevindt deze zich in de modus lage gevoeligheid (48 ~ IOOOV). Druk kort op de gevoeligheidsknop (groen) om de hoge gevoeligheid
modus (12 ~ 1000Vj) te openen. Raadpleeg de volgende tabel voor elke modus.

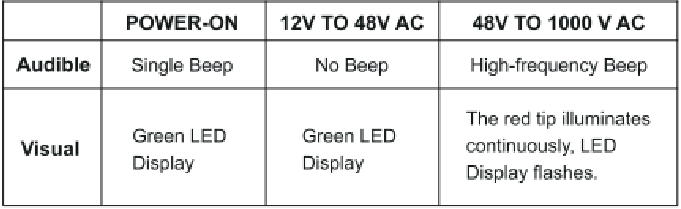

Modus lage gevoeligheid

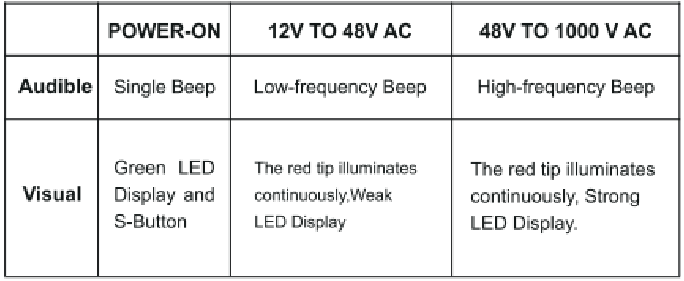

Modus hoge gevoeligheid
In de modus hoge gevoeligheid is de tester gevoeliger en toont hij spanningsindicatie op een grotere afstand van de hoogspanningsbron dan in de modus lage gevoeligheid.
Identificeer de nul- en stroomdraad
Houd de afzonderlijke kabels zo ver mogelijk uit elkaar en lees de signalen af. De nulleider en de stroomdraad moeten worden onderscheiden door de gedetecteerde signaalintensiteit. De stroomdraad veroorzaakt sterkere signalen en de nul veroorzaakt zwakkere signalen.
Het wordt aanbevolen om de modus hoge gevoeligheid te activeren tijdens de identificatie.
LED-zaklamp
Houd de groene knop langer dan 2 seconden ingedrukt om het LED-licht in en uit te schakelen. Als er geen knop op de tester wordt ingedrukt en er geen spanningssignaal wordt gedetecteerd. Na 3 minuten wordt i t automatisch uitgeschakeld om stroom te besparen.
Indicator batterij bijna leeg
Als de batterijspanning lager is dan 2,5 volt, knippert de stroom-LED. Als de batterijspanning lager is dan 2,3 volt, schakelt de tester automatisch uit.
Technische specificaties
| Spanning | AC 12 ~ 1000V, 50/60Hz |
| Bedrijfstemperatuur | 0 ~ 40°C |
| Opslagtemperatuur | -10 ~ 50°C |
| Vochtigheid | ≤95% |
| Werkhoogte | ≤2000m |
| Veiligheidsniveau | CE, CAT lll 1000V, CAT IV 600V |
| Batterijen | 2x1.5V AAA |
Batterij vervangen

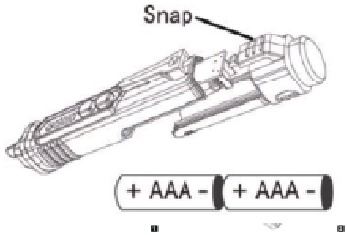

Druk op de snap en schuif de batterijklep van de behuizing, verwijder de batterijen en plaats de positieve pool van de nieuwe batterij naar de punt van de tester.
Schuif de batterijklep naar binnen totdat de snap is vergrendeld. Gebruik de tester niet om de elektriciteit te testen voordat u deze vergrendelt om elektrische schokken te voorkomen.
Schoonmaken
Gebruik alleen een zachte, licht vochtige doek om het apparaat schoon te maken, gebruik nooit chemicaliën of schuurmiddelen, alcohol, ammoniak of reinigingsmiddelen die oplosmiddelen bevatten om de tester schoon te maken. Zorg ervoor dat het apparaat volledig droog is voor gebruik.
