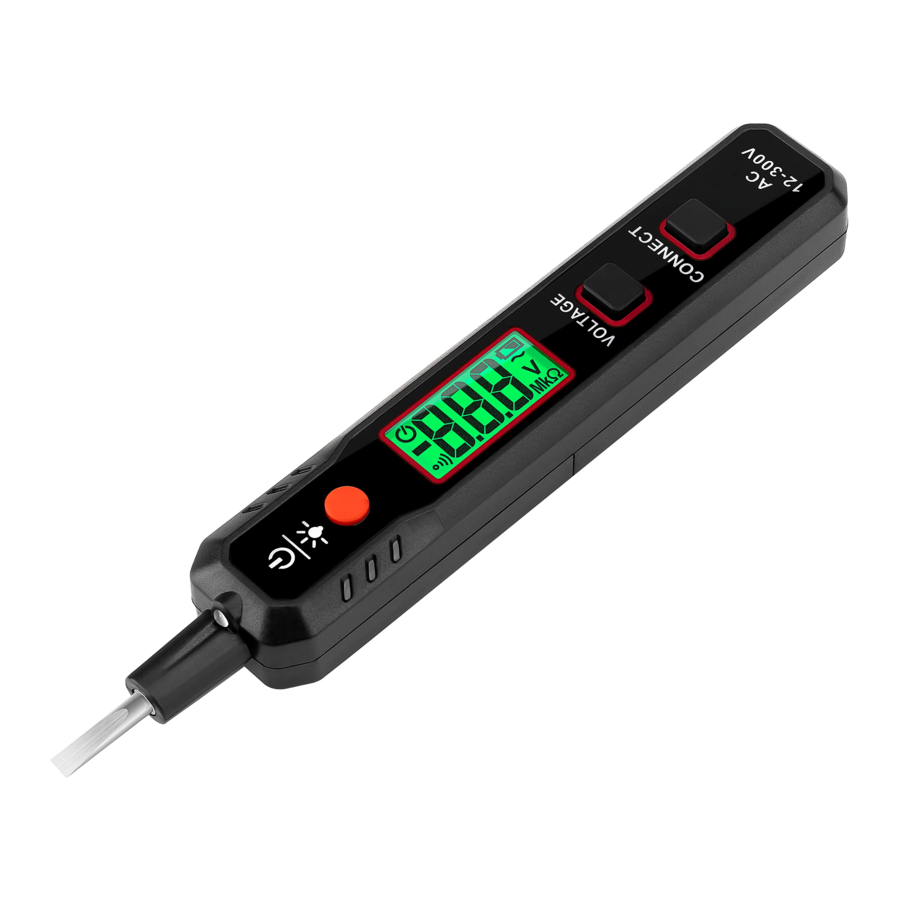

KAIWEETS VT500 - Handleiding spanningstester

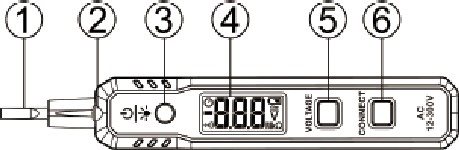

De structuur van de meter
- Probe (NCV-sensor)
- Zaklamp
- Aan/uit-knop / Lichtknop
- LCD-scherm
- AC-spannings testknop
- Continuïteit- / Polariteit-testknop
Beschrijving van de bediening
In-/uitschakelen
Druk langer dan 1 seconde op de aan/uit-knop om de tester in te schakelen en schakel hem op dezelfde manier uit.
Zaklamp
Wanneer de tester is ingeschakeld, drukt u op de knop om de zaklamp in te schakelen; wanneer de zaklamp is ingeschakeld, drukt u nogmaals om hem uit te schakelen.
Automatische uitschakeling
De spanningstester wordt automatisch uitgeschakeld na 5 minuten inactiviteit.
Inductieve meetmodus
Wanneer de probe dicht bij de AC-spanning wordt geplaatst, klinkt er een zoemer en toont het spanningsniveau een display. Hoe hoger de spanning, hoe sneller de zoemer klinkt. Evenzo geeft "HI" op het display een hoge spanning aan. "U" geeft een lage spanning aan. Met deze functie kunt u onderscheid maken tussen nul- en stroomdraden, of het breekpunt van de draad vinden.
AC-spanningsdetectie
Wanneer de tester is ingeschakeld, drukt u op de knop om de AC-spanningstestmodus te openen. Het scherm geeft de AC-spanningsmeting weer wanneer de testprobe contact maakt met een AC-spanningsbron. Deze functie kan ook AC-spanning detecteren en nul- en stroomdraden onderscheiden op basis van de spanning.
Continuïteitsdetectie
Wanneer de tester is ingeschakeld, drukt u met de rechterhand op de knop en houdt u het ene uiteinde van de niet-opgeladen draad met de linkerhand vast terwijl u het andere uiteinde van de draad aanraakt met de testprobe. Als de draad correct is aangesloten, geeft het scherm "--C" weer en klinkt er een zoemer, als de draad open is, reageert de testpen niet.
Batterijpolariteitsdetectie
Wanneer de tester is ingeschakeld, houdt u de knop ingedrukt terwijl u de testprobe op de positieve pool aanraakt, de andere hand houdt de negatieve pool ingedrukt. Als de polariteit correct is, geeft het scherm "— — P" weer en klinkt de zoemer. Als deze omgekeerd is aangesloten, reageert de testpen niet.
Opmerking: in het algemeen, wanneer de achtergrondverlichting rood wordt, geeft dit aan dat het te testen object gevaarlijk kan zijn en voorzichtig moet worden bediend.
- Verschillende of onregelmatige structuren van stopcontacten kunnen er mogelijk toe leiden dat draden niet worden geïdentificeerd als stroom- of nuldraden. In dat geval kan de operator in plaats daarvan overschakelen naar de modus "AC Voltage Detection" (AC-spanningsdetectie) om draden te helpen identificeren op basis van hun spanningsmeting.
- Als stroom- en nuldraden positioneel te dicht bij elkaar liggen, scheid ze dan zo ver mogelijk van elkaar voor een nauwkeurige detectie. Als het onmogelijk is om dat te doen, onderscheid ze dan op basis van de indicatie van de zoemer en het display. Het moet een stroomdraad zijn wanneer de zoemer op de hoogste frequentie klinkt en het scherm het symbool '"HI" weergeeft.
- Omdat de spanningsdetector menselijk contact vereist om een circuit te vormen, dient u ervoor te zorgen dat de operator de knoppen op het product goed aanraakt.
Indicatie batterij bijna leeg
Wanneer de batterij bijna leeg is, geeft het scherm het symbool "
" weer om de operator te suggereren de batterij te vervangen

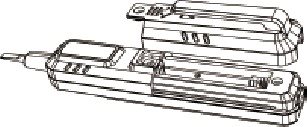

Batterij vervangen
Schuif het batterijklepje eraf zoals rechts weergegeven en vervang de gebruikte batterij door een nieuwe, volgens het polariteitsteken van de batterij.
Opmerking: gebruik de tester niet om elektriciteit te testen voor vergrendeling om elektrische schokken te voorkomen.
Technische specificaties
AC-spanning: 12~300V, 50/60HZ
Meetfout: ± (5%+3)
Bedrijfstemperatuur: 0~400C
Opslagtemperatuur: -10~40 0C
Vochtigheid: ≤95%
Hoogte: ≤2000m
Veiligheidsnaleving: CAT.ll 300V
Batterij: 1 x 1 1.5V AAA
Reinigen
Reinig de spanningstester met een vochtige doek. Zorg ervoor dat het apparaat volledig droog is voor gebruik.
Drie jaar garantie
Er wordt gegarandeerd dat alle KAIWEETS-producten worden geleverd met drie jaar garantie vanaf de aankoopdatum.
Erkende vertegenwoordiger in het VK
Bedrijfsnaam: YH Consulting Limited
Adres: C/O YH Consulting Limited Office 147.
Centurion House, Landen Road, Staines-upan
Tharnes Staines. Surrey, London. TWIS 4AX
Tel: +44 07514-677868
E-mail: H2YHUK@gmaiI.com
Veiligheidsinstructie
Om mogelijke elektrische schokken of lichamelijk letsel te voorkomen, dient u zich volledig bewust te zijn van de volgende verklaringen:
- Het beschermingsmechanisme is niet effectief als de operator het product niet met handmatige instructies gebruikt.
- Test op een bekende stroomvoorziening om ervoor te zorgen dat de detector in goede staat verkeert voor gebruik.
- Gebruik het product niet als het beschadigd is of niet goed werkt. Als er een probleem met het product ontstaat, stuur het dan op tijd ter reparatie.
- Pas het product niet toe op een object met een spanning boven het testbereik.
- Gebruikers moeten uiterst voorzichtig zijn bij het testen van spanning>30v, omdat een dergelijke spanning het risico op een elektrische schok kan veroorzaken.
- Houd u aan de lokale en nationale veiligheidsvoorschriften en gebruik de juiste beschermingsmiddelen zoals vereist door de lokale of nationale autoriteiten.
Klantenservice: Support@kaiweets.com
