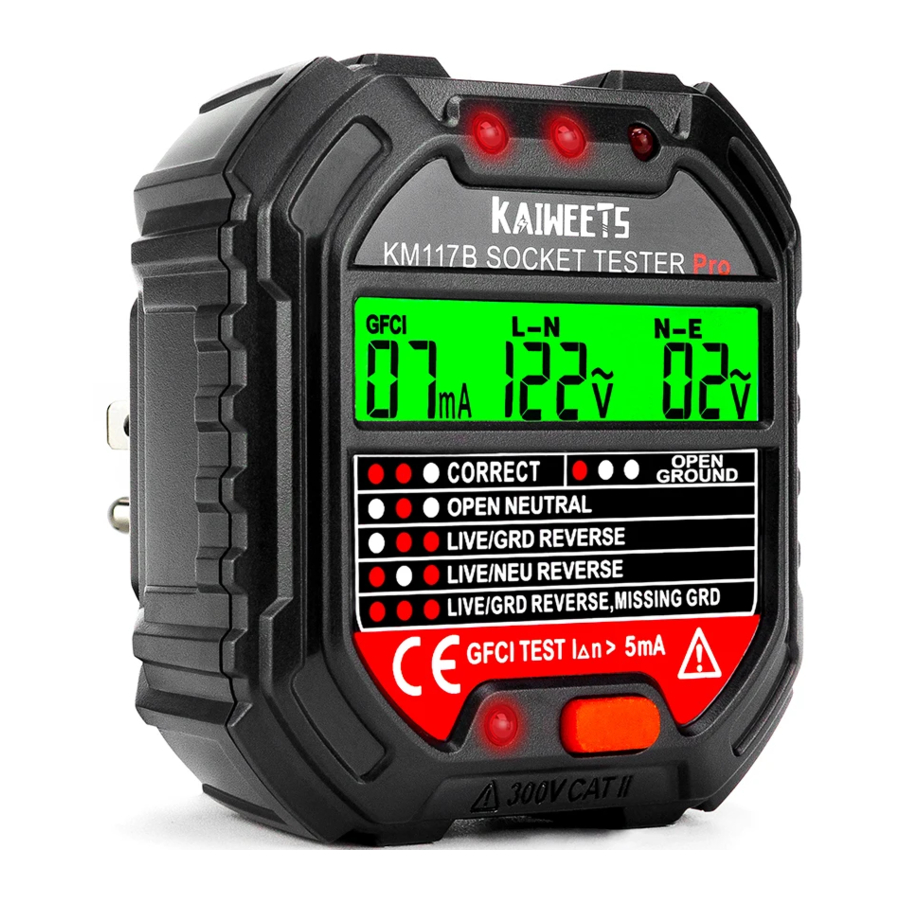

KAIWEETS KM117B - HANDLEIDING STEKKERDOOSTESTER

Ontworpen om veelvoorkomende bedradingsproblemen in standaard en GFCI-stekkerdozen te detecteren.
Bovendien kan de tester met het LCD de fase-spanning, lekspanning en stroom meten.

Diagnostische tabel

Indicator	Conditie			Uitleg
	CORRECT			Stekkerdoos is correct bedraad
	OPEN GROUND			Aardcontact is niet aangesloten; Aardedraad is niet verbonden met de aarde.
	OPEN NEUTRAL			Nul contact is niet aangesloten
	H O T / G R D REVERSE			Hete en aarde verbindingen zijn omgekeerd
	H O T / N E U REVERSE			Hete en nul verbindingen zijn omgekeerd
	H O T / G R D REVERSE, OPEN GRD			Omgekeerde verbinding tussen de hete lijn en aardlijn, en de aardlijn is niet aangesloten.

Indicator brandt
Indicator brandt niet

Let op: Deze tester kan geen omgekeerde verbinding tussen nulleider en aardedraad onderscheiden,

Lees, begrijp en volg alle waarschuwingen en instructies voordat u de testers bedient. Het niet opvolgen van de instructies kan leiden tot de dood of ernstig letsel.

• Controleer voor elk gebruik de werking van de tester door te testen op een bekend functionerend en correct bedrade stekkerdoos. Niet gebruiken als de tester op enigerlei wijze beschadigd lijkt te zijn.
• De tester is alleen bedoeld voor gebruik binnenshuis. Andere apparatuur of apparaten die op het te testen circuit zijn aangesloten, kunnen de tester storen, schakel het circuit uit voordat u gaat testen.
• Deze tester detecteert alleen veelvoorkomende bedradingsproblemen. Raadpleeg altijd een gekwalificeerde elektricien om bedradingsproblemen op te lossen.

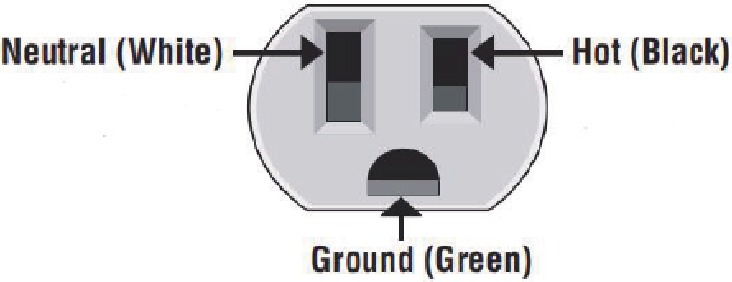

Bedradingsconfiguratie testen

Aangegeven condities: CORRECT, OPEN GROUND, OPEN NEUTRAL, HOT/GRD REVERSE, HOT/NEU REVERSE, HOT/GRD REVERSE, OPEN GRD.

Niet aangegeven condities: Kwaliteit van aarde, meerdere stroomdraden, combinaties van defecten, omkering van geaarde en aardgeleiders. Alle apparaten of apparatuur op het te testen circuit moeten worden losgekoppeld om de kans op onjuiste metingen te verkleinen.

GFCI-stekkerdozen

1. Raadpleeg de gebruikershandleiding van de GFCI-stekkerdoos voor informatie over hoe de specifieke stekkerdoos werkt voordat u deze tester gebruikt.
2. Plaats de tester in de te testen stekkerdoos om te controleren op correcte bedrading. De lampjes op de tester moeten branden.
3. Lees stroom, fase-spanning (L_ N) en lekspanning (N_ E)

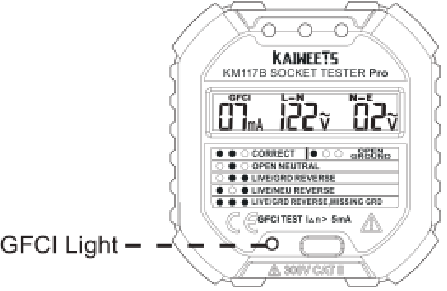

4. Druk op de testknop op de GFCI-stekkerdoos, druk alleen op de GFCI-knop als de lampjes branden als " " (CORRECT). Het GFCI-lampje moet branden. Is de GFCI geactiveerd en zijn alle lampjes op de tester uit?
   JA: Reset de GFCI door op de resetknop te drukken. De GFCI werkt naar behoren.
   NEE: Ga verder naar stap 5.
5. Brandt het GFCI-lampje?
   JA: De GFCI werkt niet goed of de stekkerdoos is verkeerd aangesloten. Raadpleeg een gekwalificeerde elektricien.
   NEE: De tester werkt naar behoren.


Let op:

1. De testtijd mag niet langer zijn dan 5 minuten.
2. Wees bij gebruik voorzichtig om de GFCI-knop niet aan te raken, om niet de lekbeveiligingsschakelaar te activeren en onnodig verlies te veroorzaken.
3. Schakel bij het controleren van het circuit de gebruikte huishoudelijke apparaten uit en controleer of de stroomuitval geen veiligheidsrisico's veroorzaakt.

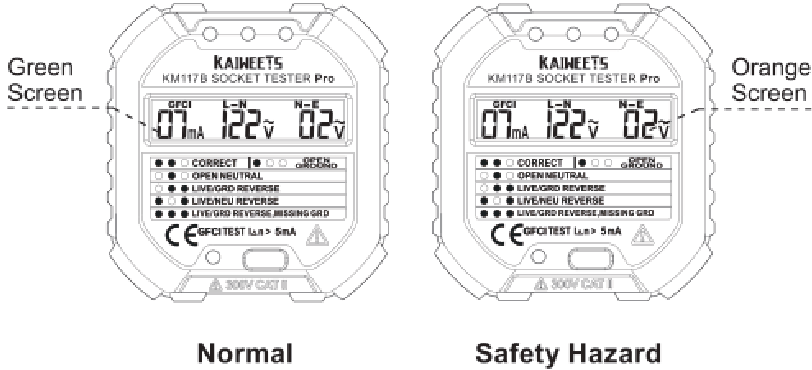

Spanningstest

Plaats de tester in een standaard driegats stopcontact. Lees fase-spanning (L_ N) en lekspanning (N _ E).

De N-E spanning is normaal gesproken "0" (nul) of dicht bij "0" (nul). Als de N-E spanningsmeting te groot is, verandert het LCD-scherm van groen naar oranje. De volgende redenen:

1. Het stroomverbruik is te groot, de draad is te klein of te lang (de weerstand is te groot).
2. De nulleiderconnector zit los, heeft slecht contact of is geoxideerd.
3. De nuldraad is losgekoppeld of ernstig geoxideerd, de elektrische apparaten kunnen geen lus vormen en er is een drukverlaging die wordt gegenereerd door de elektrische apparaten tussen de nuldraad en de aarddraad (bepaald door de drukverlaging van de belasting van de elektrische apparaten).

Let op:
Wanneer de stopcontactverbinding niet correct is, kan de lekspanning niet worden gemeten.

Schoonmaken

Afnemen met een schone, droge, pluisvrije doek. Gebruik geen schurende reinigingsmiddelen of oplosmiddelen.

Technische specificaties

• Bedrijfsspanning: 90-250V/45-65Hz
• Fasespanning: 90-250V/45-65Hz nauwkeurigheid: +(2.0%+2)
• Lekspanning: 0-99V /45-65Hz nauwkeurigheid, +(2.0%+2)
• Bedrijfstemperatuur: 0°C-40°C
• Bedrijfsvochtigheid: 20%~70%RH
• Opslagtemperatuur: -10°C—50°C
• Opslagvochtigheid: 20%~80%RH
• Hoogte: ⩽ 2000m
• GFCI-test: >5mA
• GFCI-werkspanning: 110V±20V

Gemachtigde vertegenwoordiger in het VK
Bedrijfsnaam: YH Consulting Limited
Adres: C/O YH Consulting Limited Office 47,
Centurion House, London Road, Staines-upon-Thames, Staines, Surrey, London, TW18 4AX
Tel: +44 07514-677868
Email: H2YHUK@gmail.corn
