KAIWEETS VT501 - Handleiding spanningstester
Veiligheidsinstructie
Om mogelijke elektrische schokken of persoonlijk letsel te voorkomen, dient u de volgende specificaties in acht te nemen.
- Lees, voordat u het instrument gebruikt, deze handleiding zorgvuldig door en volg de bediening van deze handleiding strikt op om dit instrument te gebruiken, anders kan de beschermingsfunctie die door het instrument wordt geboden, worden beschadigd of verzwakt.
- Wees voorzichtig bij het meten van meer dan 60 VDC. Omdat een dergelijke spanning het risico op elektrische schokken kan veroorzaken.
- Meet geen spanning die hoger is dan de nominale waarde tussen aansluitingen of tussen aansluitingen en aarde.
- Controleer of het instrument goed werkt door de bekende spanning te meten. Niet gebruiken als het abnormaal of beschadigd is.
- Controleer, voordat u het instrument gebruikt, of er een barst in de instrumentbehuizing of beschadigde plastic onderdelen zit. Gebruik het niet als dit het geval is.
- Gebruik het instrument in overeenstemming met de meetcategorie en de spanningsclassificatie die in het instrument of de handleiding zijn gespecificeerd.
- Neem de lokale veiligheidsvoorschriften in acht. Draag persoonlijke beschermingsmiddelen (zoals goedgekeurde rubberen handschoenen, maskers en brandvertragende kleding) om elektrische schokken en boogblessures te voorkomen wanneer gevaarlijke stroomvoerende geleiders blootliggen.
- Wanneer het batterij bijna leeg is, vervang dan de batterij op tijd om meetfouten te voorkomen.
- Gebruik het instrument niet in de buurt van explosief gas of stoom of in een vochtige omgeving.
- Gebruik de meter niet als de meter is verwijderd of het batterijklepje is geopend.

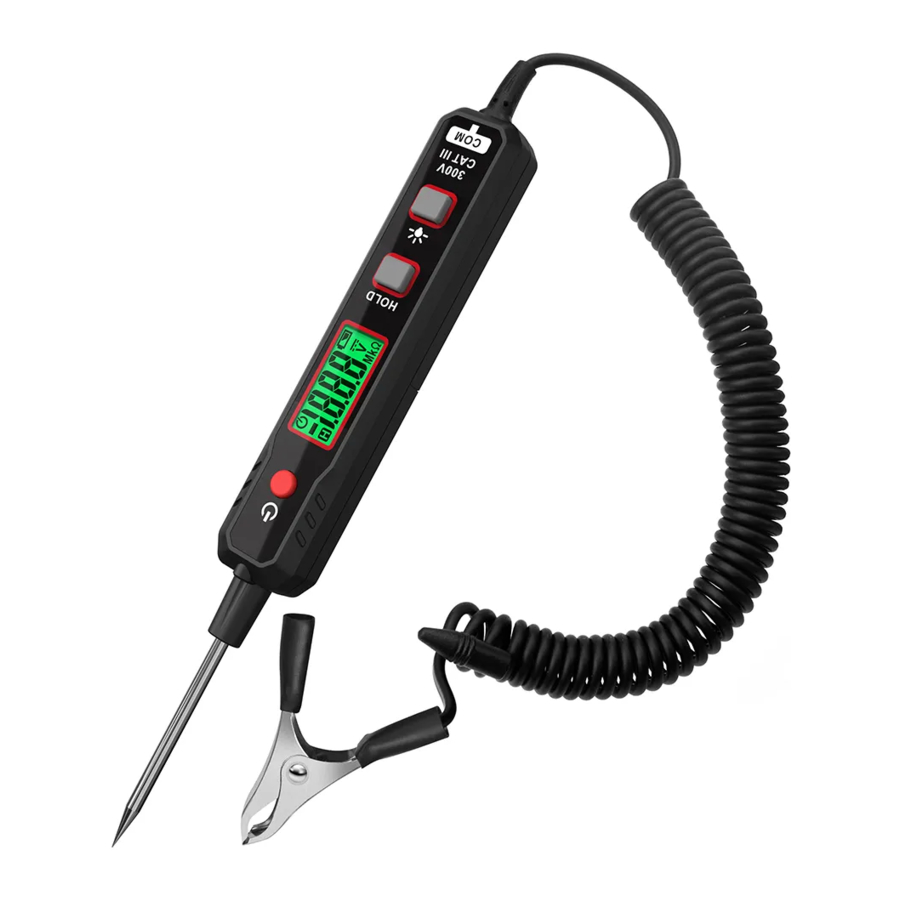

De structuur van de meter
- Positieve meetpen
- Zaklamp
- Aan/uit-knop
- LCD-scherm
- Hold-knop
- Knop Licht/Achtergrondverlichting
- Negatieve klem
Meetwerking
In-/uitschakelen
Houd de aan/uit-knop ongeveer 2 seconden ingedrukt om de tester in of uit te schakelen.
Data vasthouden
Druk kort op de HOLD (Vasthouden)-knop om de gegevens te vergrendelen en vrij te geven.
Zaklamp
Houd de knop Light/Backlight (Licht/Achtergrondverlichting) ongeveer 2 seconden ingedrukt om het licht in of uit te schakelen.
Achtergrondverlichting
Druk kort op de knop Light/Backlight (Licht/Achtergrondverlichting) om de achtergrondverlichting in of uit te schakelen.
Automatisch uitschakelen
- Het instrument wordt automatisch uitgeschakeld als er gedurende 15 minuten geen bewerking plaatsvindt.
- Houd de knop Light/Backlight (Licht/Achtergrondverlichting) ingedrukt en schakel het instrument in om de functie Automatisch uitschakelen te annuleren. Start opnieuw op, het instrument hervat de functie.
Slimme meetmodus
Deze meetmodus is standaard ingeschakeld bij het inschakelen van het instrument. In deze modus kunnen DC-spanning, weerstand en aan-uit worden
gemeten en het meetsignaal kan automatisch worden herkend.
- Druk op de aan/uit-knop om het instrument in te schakelen, het display toont "---" en gaat naar de slimme meetmodus.
- De meter herkent automatisch het gemeten signaal door de meetpen op de voeding of de weerstand te plaatsen.
- Wanneer de weerstand wordt gemeten, weerstand < 50Ω, klinkt de zoemer.
- Lees de meetresultaten af van het scherm.
Let op: de minimaal waarneembare spanning in deze modus is 0,8 V
- Meet geen spanning boven 110 V, anders raakt het instrument beschadigd.
- Besteed speciale aandacht aan de veiligheid bij het meten van hoogspanning om elektrische schokken of persoonlijk letsel te voorkomen.
- Test voor gebruik de bekende spanning met het instrument en bevestig dat het instrument goed functioneert.
Opmerking: wanneer het meetcircuit aan of uit staat, kan de meting worden beïnvloed door andere circuits tussen de meter en de meetpen.

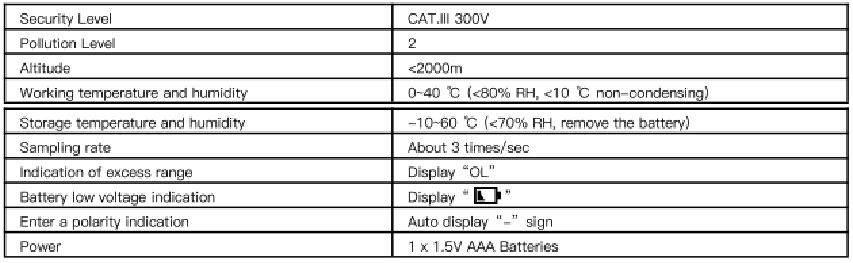

Algemene technische specificaties
Nauwkeurigheidsspecificaties
Benchmark-omstandigheden: Omgevingstemperatuur 18°C tot 28°C, vochtigheid ≤80%
Nauwkeurigheid: ±(%+5 )
DC-spanning
Weerstand
Continuïteit
Onderhoud
Reinigen:
Stop met meten en schakel de stroom van het instrument uit. Veeg de behuizing af met een vochtige doek of een mild reinigingsmiddel. Gebruik geen schuurmiddelen of oplosmiddelen.
Houd de binnenkant van het instrument te allen tijde schoon en droog om elektrische schokken of schade aan het instrument te voorkomen.
De batterij vervangen:
- Schakel de stroom uit.
- Gebruik een schroevendraaier om het batterijklepje los te schroeven en te verwijderen.
- Verwijder de oude batterij en vervang deze door een nieuwe van hetzelfde formaat. Let op de polariteit van de batterij. Er is een positieve en negatieve polariteitsmarkering voor elke batterij in de batterijhouder.
- Plaats het batterijklepje terug in de oorspronkelijke positie en vergrendel het batterijklepje met schroeven.
- Om onjuiste metingen te voorkomen die kunnen leiden tot schokken of persoonlijk letsel, dient u de batterij onmiddellijk te vervangen als deze bijna leeg is. Sluit de batterij niet kort en keer de polariteit van de batterij niet om om de batterij te ontladen.
- Om een veilige bediening en onderhoud van het instrument te garanderen, dient u bij langdurig ongebruik de batterij te verwijderen om schade aan het product door batterijlekkage te voorkomen.
Klantenservice: Support@kaiweets.com
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download KAIWEETS VT501 - Handleiding spanningstester
