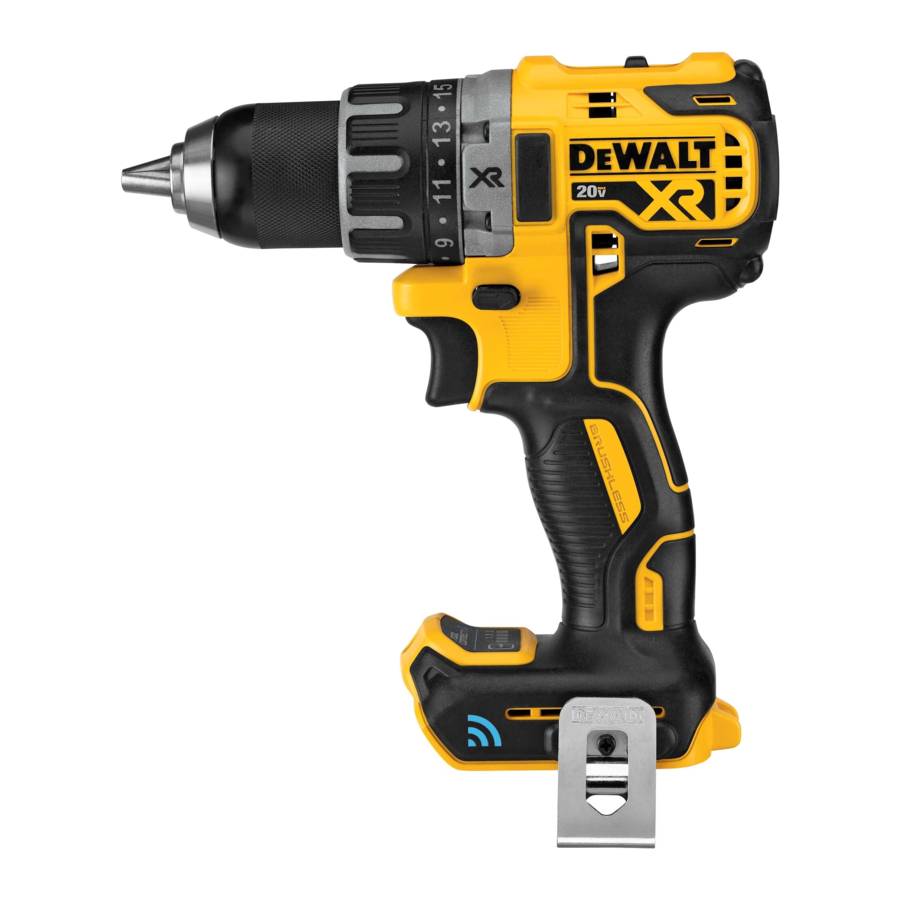

DEWALT DCD792, DCD797 - 20V Max Tool Connect Compact Brushless boor-/schroevendraaier/klopboorhandleiding

Veiligheidsinformatie

Definities: Veiligheidswaarschuwingssymbolen en -woorden

In deze handleiding worden de volgende veiligheidswaarschuwingssymbolen en -woorden gebruikt om u te waarschuwen voor gevaarlijke situaties en het risico op persoonlijk letsel of schade aan eigendommen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

(Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.
LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel en die, indien niet vermeden, kan leiden tot schade aan eigendommen.

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Om het risico op letsel te verminderen, moet de gebruiker de handleiding lezen.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of elektrisch gereedschap op batterijen (draadloos).

1. Veiligheid van het werkgebied
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden lokken ongelukken uit.
   2. Gebruik geen elektrisch gereedschap in een explosieve atmosfeer, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van het elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongemodificeerde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals buizen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Beschadig het snoer niet. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Als u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap in een vochtige omgeving onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd oogbescherming. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, vermindert persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan lokt ongelukken uit.
   4. Verwijder een verstelsleutel of sleutel voordat u het elektrisch gereedschap inschakelt. Een sleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of het batterijpakket van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op onbedoeld starten van het elektrisch gereedschap.
   4. Berg inactief elektrisch gereedschap buiten het bereik van kinderen op en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of binding van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren voor gebruik als het beschadigd is. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden is minder vatbaar voor binding en is gemakkelijker te controleren.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits, enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
5. Gebruik en onderhoud van accugereedschap
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type batterijpakket, kan brandgevaar opleveren bij gebruik met een ander batterijpakket.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brand.
   3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de batterijaansluitingen kan brandwonden of brand veroorzaken.
   4. Onder misbruik kunnen vloeistoffen uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan af met water. Als de vloeistof in contact komt met de ogen, zoek dan ook medische hulp. Vloeistoffen die uit de batterij worden gespoten, kunnen irritatie of brandwonden veroorzaken.
6. Service
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Veiligheidswaarschuwingen voor boor-/schroevendraaier/klopboormachine

• Draag oorbeschermers bij slagboormachines. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik extra handgrepen die bij het gereedschap worden geleverd. Verlies van controle kan leiden tot persoonlijk letsel.
• Houd elektrisch gereedschap vast aan geïsoleerde grijpvlakken bij het uitvoeren van een bewerking waarbij het snijgereedschap in contact kan komen met verborgen bedrading. Contact met een "stroomvoerende" draad maakt blootliggende metalen delen van het gereedschap "stroomvoerend" en veroorzaakt een schok bij de bediener.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle.
• Draag een veiligheidsbril of andere oogbescherming. Hamer- en boorbewerkingen veroorzaken rondvliegende splinters. Rondvliegende deeltjes kunnen permanente oogschade veroorzaken.
• Houd het gereedschap te allen tijde stevig vast. Probeer dit gereedschap niet te bedienen zonder het met beide handen vast te houden. Het bedienen van dit gereedschap met één hand leidt tot verlies van controle. Het doorbreken of tegenkomen van harde materialen zoals betonijzer kan ook gevaarlijk zijn.
• Accessoires en gereedschap kunnen heet worden tijdens bedrijf. Draag handschoenen bij het hanteren ervan als u warmteproducerende toepassingen uitvoert, zoals hamerboren en boren in metalen.
• Gebruik dit gereedschap niet gedurende lange perioden. Trillingen veroorzaakt door de hamerwerking kunnen schadelijk zijn voor uw handen en armen. Gebruik handschoenen om extra bescherming te bieden en beperk de blootstelling door regelmatig rustpauzes in te lassen

Aanvullende veiligheidsinformatie

DRAAG ALTIJD een veiligheidsbril. Een gewone bril is GEEN veiligheidsbril. Gebruik ook een gezichts- of stofmasker bij zaagwerkzaamheden die stof veroorzaken. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1-oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19)-gehoorbescherming,
• NIOSH/OSHA/MSHA-ademhalingsbescherming.

Sommige stof die ontstaat bij machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën die in de staat Californië bekend staan als veroorzakers van kanker, geboorteafwijkingen of andere reproductieve schade. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.

Uw risico op blootstelling aan deze stoffen is afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

• Vermijd langdurig contact met stof van machinaal schuren, zagen, slijpen, boren en andere bouwactiviteiten. Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als er stof in uw mond of ogen komt of op uw huid blijft liggen, kan dit de opname van schadelijke chemicaliën bevorderen.

Het gebruik van dit gereedschap kan stof genereren en/of verspreiden, wat ernstig en blijvend letsel aan de luchtwegen of ander letsel kan veroorzaken. Gebruik altijd een door NIOSH/OSHA goedgekeurde adembescherming die geschikt is voor de blootstelling aan stof. Richt deeltjes weg van gezicht en lichaam.

Draag tijdens gebruik altijd de juiste persoonlijke gehoorbescherming die voldoet aan ANSI S12.6 (S3.19). Onder bepaalde omstandigheden en gebruiksduur kan geluid van dit product bijdragen aan gehoorverlies.

Plaats het gereedschap, wanneer het niet in gebruik is, op zijn kant op een stabiele ondergrond waar het geen struikel- of valgevaar vormt. Sommige gereedschappen met grote accu's kunnen rechtop op de accu staan, maar kunnen gemakkelijk omgestoten worden.

• Luchtventilatieopeningen bedekken vaak bewegende onderdelen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.

Het etiket op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

V	volt
Hz	hertz
min	minuten
of DC	gelijkstroom
	Klasse I-constructie (geaard)
.../min	per minuut
BPM	beats per minuut
IPM	impacten per minuut
RPM	revoluties per minuut
sfpm	surface feet per minuut
SPM	slagen per minuut
A	ampère
W	watt
of AC	wisselstroom
of AC/DC	wisselstroom of gelijkstroom
	Klasse II-constructie (dubbel geïsoleerd)
n0	nullastsnelheid
n	nominale snelheid
	aardingsklem
	veiligheidswaarschuwingssymbool
	zichtbare straling
	ademhalingsbescherming dragen
	oogbescherming dragen
	gehoorbescherming dragen
	alle documentatie lezen

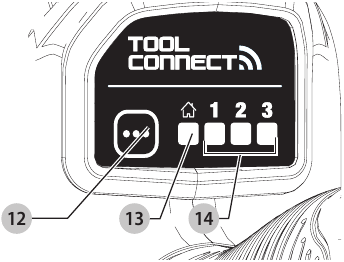

	Tool Connect™ home

ACCU'S EN OPLADERS

De accu is niet volledig opgeladen uit de verpakking. Lees voor gebruik van de accu en oplader de onderstaande veiligheidsinstructies en volg daarna de beschreven oplaadprocedures. Zorg ervoor dat u bij het bestellen van vervangende accu's het catalogusnummer en de spanning vermeldt.
Uw gereedschap gebruikt een DeWALT-oplader. Lees alle veiligheidsinstructies voordat u uw oplader gebruikt. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van opladers en accu's.

LEES ALLE INSTRUCTIES

Belangrijke veiligheidsinstructies voor alle batterijpacks

Lees alle veiligheidswaarschuwingen en alle instructies voor de batterijpack, oplader en het elektrische gereedschap. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Laad de batterijpack niet op en gebruik deze niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Het plaatsen of verwijderen van de batterijpack uit de oplader kan het stof of de dampen ontsteken.
• Forceer de batterijpack NOOIT in de oplader. Wijzig de batterijpack NIET op welke manier dan ook om in een niet-compatibele oplader te passen, aangezien de batterijpack kan scheuren, wat ernstig persoonlijk letsel kan veroorzaken. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van batterijen en opladers.
• Laad de batterijpacks alleen op in daarvoor bestemde DeWALT-opladers.
• NIET spetteren of onderdompelen in water of andere vloeistoffen.
• Bewaar of gebruik het gereedschap en de batterijpack niet op locaties waar de temperatuur 40 °C (104 °F) kan bereiken of overschrijden (zoals buiten in schuren of metalen gebouwen in de zomer). Bewaar batterijpacks voor de beste levensduur op een koele, droge plaats.
  OPMERKING: Bewaar de batterijpacks niet in een gereedschap waarbij de triggerschakelaar is vergrendeld. Plak de triggerschakelaar nooit in de AAN-stand.
• Verbrand de batterijpack niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De batterijpack kan in brand exploderen. Er ontstaan giftige dampen en materialen wanneer lithium-ionbatterijpacks worden verbrand.
• Als de inhoud van de batterij in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als er batterijvloeistof in het oog komt, spoel het open oog dan 15 minuten met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de batterijelektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende batterijcellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.

Batterijvloeistof kan ontvlambaar zijn als deze wordt blootgesteld aan vonken of vuur.

Brandgevaar. Probeer nooit om de batterijpack om welke reden dan ook te openen. Als de behuizing van de batterijpack is gebarsten of beschadigd, plaats deze dan niet in de oplader. Niet pletten, laten vallen of de batterijpack beschadigen. Gebruik geen batterijpack of oplader die een scherpe stoot heeft gehad, is gevallen, is overreden of op welke manier dan ook is beschadigd (bijv. doorboord met een spijker, geslagen met een hamer, erop getrapt). Beschadigde batterijpacks moeten worden teruggestuurd naar het servicecentrum voor recycling.

Transport

Brandgevaar. Bewaar of vervoer de batterijpack niet zo dat metalen voorwerpen in contact kunnen komen met blootliggende batterijaansluitingen. Plaats de batterijpack bijvoorbeeld niet in schorten, zakken, gereedschapskisten, productkitdozen, laden, enz. met losse spijkers, schroeven, sleutels, enz. Het transporteren van batterijen kan mogelijk brand veroorzaken als de batterijaansluitingen per ongeluk in contact komen met geleidende materialen zoals sleutels, munten, handgereedschap en dergelijke. De Hazardous Material Regulations (HMR) van het Amerikaanse ministerie van Transport verbieden het transporteren van batterijen in de handel of in vliegtuigen in handbagage, TENZIJ ze op de juiste manier zijn beschermd tegen kortsluiting. Zorg er bij het transporteren van afzonderlijke batterijpacks voor dat de batterijaansluitingen zijn beschermd en goed geïsoleerd van materialen die er contact mee kunnen maken en een kortsluiting kunnen veroorzaken.

Verzenden van de DeWALT FLEXVOLT™-batterij

De DeWALT FLEXVOLT™-batterij heeft twee modi: Gebruik en Verzenden.

Gebruiksmodus:
Wanneer de FLEXVOLT™-batterij op zichzelf staat of in een DeWALT 20V Max*-product zit, werkt deze als een 20V Max*-batterij. Wanneer de FLEXVOLT™-batterij zich in een 60V Max*- of een 120V Max*-product (twee 60V Max*-batterijen) bevindt, werkt deze als een 60V Max*-batterij.

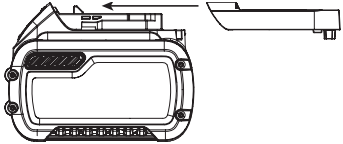

Verzendmodus:

Wanneer de dop aan de FLEXVOLT™-batterij is bevestigd, bevindt de batterij zich in de verzendmodus. Ketens van cellen worden elektrisch losgekoppeld in de pack, wat resulteert in drie batterijen met een lagere Wattuur (Wh)-waarde in vergelijking met één batterij met een hogere Wattuurwaarde. Deze toegenomen hoeveelheid van drie batterijen met de lagere Wattuurwaarde kan de pack vrijstellen van bepaalde verzendvoorschriften die worden opgelegd aan de batterijen met de hogere Wattuurwaarde.
Het batterijlabel geeft twee Wattuurwaarden aan (zie voorbeeld). Afhankelijk van hoe de batterij wordt verzonden, moet de juiste Wattuurwaarde worden gebruikt om de toepasselijke verzendvereisten te bepalen. Als de verzenddop wordt gebruikt, wordt de pack beschouwd als 3 batterijen met de Wattuurwaarde die is aangegeven voor "Verzenden". Als er zonder dop of in een gereedschap wordt verzonden, wordt de pack beschouwd als één batterij met de Wattuurwaarde die naast "Gebruik" wordt aangegeven.

Voorbeeld van markering van het gebruiks- en verzendlabel

De Wh-waarde voor verzending kan bijvoorbeeld 3 x 40 Wh aangeven, wat betekent 3 batterijen van elk 40 Wattuur. De Wh-waarde voor gebruik kan 120 Wh aangeven (1 batterij impliciet).

Batterijpacks met brandstofmeter

(Afb. B)

Sommige DeWALT-batterijpacks zijn voorzien van een brandstofmeter die bestaat uit drie groene LED-lampjes die het laadniveau van de batterijpack aangeven.

De brandstofmeter is een indicatie van het geschatte laadniveau dat nog in de batterijpack zit, volgens de volgende indicatoren:

	75–100% opgeladen
	51–74% opgeladen
	< 50% opgeladen
	Pack moet worden opgeladen

Om de brandstofmeter te activeren, houdt u de brandstofmeterknop ingedrukt. Een combinatie van de drie groene LED-lampjes licht op en geeft het resterende laadniveau aan. Wanneer het laadniveau in de batterij onder de bruikbare limiet is, licht de brandstofmeter niet op en moet de batterij worden opgeladen. (Afb. B)

OPMERKING: De brandstofmeter is slechts een indicatie van de resterende lading op de batterijpack. Het geeft geen gereedschapsfunctionaliteit aan en is onderhevig aan variatie op basis van productcomponenten, temperatuur en toepassing door de eindgebruiker.

Neem voor meer informatie over batterijpacks met brandstofmeter contact op met 1-800-4-DeWALT (1-800-433-9258) of bezoek onze website www.dewalt.com.

Belangrijke veiligheidsinstructies voor alle batterijladers

Lees alle veiligheidswaarschuwingen en alle instructies voor het batterijpakket, de oplader en het elektrisch gereedschap. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Probeer NIET de batterij op te laden met andere opladers dan die in deze handleiding. De oplader en het batterijpakket zijn specifiek ontworpen om samen te werken.
• Deze opladers zijn niet bedoeld voor ander gebruik dan het opladen van DeWALT oplaadbare batterijen. Elk ander gebruik kan leiden tot brand, elektrische schokken of elektrocutie.
• Stel de oplader niet bloot aan regen of sneeuw.
• Trek aan de stekker en niet aan het snoer bij het loskoppelen van de oplader. Dit vermindert het risico op schade aan de stekker en het snoer.
• Zorg ervoor dat het snoer zo is geplaatst dat er niet op kan worden getrapt, erover kan worden gestruikeld of anderszins kan worden beschadigd of belast.
• Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand, elektrische schokken of elektrocutie.
• Gebruik bij het gebruik van een oplader buitenshuis altijd een droge plaats en gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
• Een verlengsnoer moet een voldoende draaddikte hebben (AWG of American Wire Gauge) voor de veiligheid. Hoe kleiner het getal van de draaddikte, hoe groter de capaciteit van de kabel, dat wil zeggen dat 16 gauge meer capaciteit heeft dan 18 gauge. Een te dun snoer veroorzaakt een spanningsval in de lijn, wat resulteert in verlies van vermogen en oververhitting. Wanneer u meer dan één verlengsnoer gebruikt om de totale lengte te bepalen, zorg er dan voor dat elk afzonderlijk verlengsnoer ten minste de minimale draaddikte heeft. De volgende tabel toont de juiste maat die moet worden gebruikt, afhankelijk van de snoerlengte en de nominale stroomsterkte van het typeplaatje. Gebruik in geval van twijfel de volgende dikkere draaddikte. Hoe lager het getal van de draaddikte, hoe dikker het snoer.

Minimale draaddikte voor snoeren

Volt		Totale lengte van snoer in voet (meter)
120 V		25 (7,6)	50 (15,2)	100 (30,5)	150 (45,7)
240 V		50 (15,2)	100 (30,5)	200 (61.0)	300 (91,4)
Stroomsterkte		American Wire gauge
Meer dan	niet meer dan
0	6	18	16	16	14
6	10	18	16	14	12
10	12	16	16	14	12
12	16	14	12	Niet aanbevolen

• Plaats geen voorwerpen op de oplader en plaats de oplader niet op een zachte ondergrond die de ventilatieopeningen kan blokkeren en kan leiden tot overmatige interne warmte. Plaats de oplader op een plaats uit de buurt van een warmtebron. De oplader wordt geventileerd via openingen aan de boven- en onderkant van de behuizing.
• Gebruik de oplader niet met een beschadigd snoer of stekker.
• Gebruik de oplader niet als deze een harde klap heeft gehad, is gevallen of anderszins is beschadigd. Breng hem naar een erkend servicecentrum.
• Demonteer de oplader niet; breng hem naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot een risico op elektrische schokken, elektrocutie of brand.
• Koppel de oplader los van het stopcontact voordat u begint met schoonmaken. Dit vermindert het risico op elektrische schokken. Het verwijderen van de batterij vermindert dit risico niet.
• Probeer NOOIT 2 opladers met elkaar te verbinden.
• De oplader is ontworpen om te werken op standaard 120V elektrische stroom. Probeer hem niet op een andere spanning te gebruiken. Dit geldt niet voor de voertuigoplader.

Gevaar voor schokken. Zorg ervoor dat er geen vloeistof in de oplader komt. Dit kan leiden tot elektrische schokken.

Gevaar voor brandwonden. Dompel de batterij niet onder in een vloeistof en laat geen vloeistof in de batterij komen. Probeer nooit om de batterij om welke reden dan ook te openen. Als de plastic behuizing van de batterij breekt of barst, breng deze dan terug naar een servicecentrum voor recycling.

Laad alleen DeWALT oplaadbare batterijen op om het risico op letsel te verminderen. Andere soorten batterijen kunnen oververhit raken en barsten, wat kan leiden tot persoonlijk letsel en materiële schade.

LET OP: Onder bepaalde omstandigheden, met de oplader aangesloten op de voeding, kan de oplader worden kortgesloten door vreemd materiaal. Vreemd materiaal van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalschilfers, staalwol, aluminiumfolie of een ophoping van metaaldeeltjes, moet uit de buurt van de opladerholtes worden gehouden. Koppel de oplader altijd los van de voeding wanneer er geen batterij in de holte zit. Koppel de oplader los voordat u probeert schoon te maken.

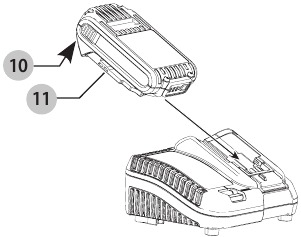

Een batterij opladen

(Afb. C)

1. Steek de stekker van de oplader in een geschikt stopcontact voordat u de batterij plaatst.
2. Plaats de batterij in de oplader en zorg ervoor dat de batterij volledig in de oplader zit. Het rode (opladen) lampje knippert continu om aan te geven dat het opladen is begonnen.
3. Het einde van het opladen wordt aangegeven door het rode lampje dat continu blijft branden. De batterij is volledig opgeladen en kan nu worden gebruikt of in de oplader worden gelaten. Om de batterij uit de oplader te verwijderen, drukt u op de ontgrendelingsknop van de batterij op de batterij.

OPMERKING: Om maximale prestaties en levensduur van lithium-ion batterijen te garanderen, laadt u de batterij volledig op voor het eerste gebruik.

Gebruik van de oplader

Raadpleeg de onderstaande indicatoren voor de laadstatus van de batterij.

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132
Opladen
Volledig opgeladen
Vertraging bij heet/koud pakket*

* DCB107, DCB112, DCB113, DCB115, DCB118, DCB132:
Het rode lampje blijft knipperen, maar een geel indicatielampje brandt tijdens deze bewerking. Zodra de batterij een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de oplader het laadproces.
De compatibele oplader(s) laadt geen defecte batterij op. De oplader geeft een defecte batterij aan door te weigeren op te lichten of door een probleem met het pakket of een knipperpatroon van de oplader weer te geven.

OPMERKING: Dit kan ook een probleem met een oplader betekenen.
Als de oplader een probleem aangeeft, breng dan de oplader en de batterij naar een erkend servicecentrum om te laten testen.

Vertraging bij heet/koud pakket
Wanneer de oplader een batterij detecteert die te warm of te koud is, start hij automatisch een vertraging bij heet/koud pakket, waarbij het opladen wordt opgeschort totdat de batterij een geschikte temperatuur heeft bereikt. De oplader schakelt dan automatisch over naar de pakket-oplaadmodus. Deze functie zorgt voor een maximale levensduur van de batterij.
Een koude batterij wordt langzamer opgeladen dan een warme batterij. De batterij wordt tijdens de hele laadcyclus langzamer opgeladen en keert niet terug naar de maximale laadsnelheid, zelfs niet als de batterij opwarmt. De DCB118-oplader is uitgerust met een interne ventilator die is ontworpen om de batterij te koelen. De ventilator gaat automatisch aan wanneer de batterij moet worden gekoeld. Gebruik de oplader nooit als de ventilator niet goed werkt of als de ventilatieopeningen geblokkeerd zijn. Laat geen vreemde voorwerpen in de oplader komen.

Elektronisch beveiligingssysteem

Li-Ion-gereedschappen zijn ontworpen met een elektronisch beveiligingssysteem dat de batterij beschermt tegen overbelasting, oververhitting of diepe ontlading.
Het gereedschap wordt automatisch uitgeschakeld als het elektronische beveiligingssysteem in werking treedt. Als dit gebeurt, plaatst u de lithium-ion batterij op de oplader totdat deze volledig is opgeladen.

Wandmontage

DCB107, DCB112, DCB113, DCB115, DCB118, DCB132

Deze opladers zijn ontworpen om aan de muur te worden gemonteerd of rechtop op een tafel of werkblad te staan. Als u de oplader aan de muur monteert, plaats hem dan binnen het bereik van een stopcontact en uit de buurt van een hoek of andere obstakels die de luchtstroom kunnen belemmeren. Gebruik de achterkant van de oplader als sjabloon voor de plaats van de montageschroeven aan de muur. Monteer de oplader stevig met behulp van gipsplaatschroeven (apart verkrijgbaar) van minstens 1" (25,4 mm) lang, met een schroefkopdiameter van 0,28–0,35" (7–9 mm), in hout geschroefd tot een optimale diepte, waarbij ongeveer 7/32" (5,5 mm) van de schroef zichtbaar blijft. Lijn de sleuven aan de achterkant van de oplader uit met de blootliggende schroeven en plaats ze volledig in de sleuven.

Reinigingsinstructies voor de oplader

Gevaar voor schokken. Koppel de oplader los van het stopcontact voordat u hem schoonmaakt. Vuil en vet kunnen van de buitenkant van de oplader worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of andere reinigingsmiddelen.

Belangrijke opmerkingen over het opladen

1. De langste levensduur en de beste prestaties kunnen worden verkregen als de accu wordt opgeladen wanneer de luchttemperatuur tussen 18 °C en 24 °C ligt. Laad de accu NIET op bij een luchttemperatuur onder +4,5 °C of boven +40 °C. Dit is belangrijk en voorkomt ernstige schade aan de accu.
2. De oplader en de accu kunnen warm aanvoelen tijdens het opladen. Dit is normaal en duidt niet op een probleem. Om de koeling van de accu na gebruik te bevorderen, moet u voorkomen dat u de oplader of de accu in een warme omgeving plaatst, zoals in een metalen schuur of een niet-geïsoleerde aanhangwagen.
3. Als de accu niet goed oplaadt:
   1. Controleer de werking van het stopcontact door een lamp of ander apparaat aan te sluiten;
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom uitschakelt wanneer u de lichten uitdoet;
   3. Verplaats de oplader en de accu naar een locatie waar de omgevingstemperatuur ongeveer 18 °C – 24 °C is;
   4. Als de oplaadproblemen aanhouden, breng dan het gereedschap, de accu en de oplader naar uw plaatselijke servicecentrum.
4. De accu moet worden opgeladen wanneer deze onvoldoende vermogen levert bij werkzaamheden die voorheen gemakkelijk konden worden uitgevoerd. GA NIET DOOR met het gebruik onder deze omstandigheden. Volg de oplaadprocedure. U kunt een gedeeltelijk gebruikte accu ook opladen wanneer u maar wilt, zonder nadelige gevolgen voor de accu.
5. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalschilfers, staalwol, aluminiumfolie of enige ophoping van metalen deeltjes, moeten uit de buurt van de holtes van de oplader worden gehouden. Haal altijd de stekker van de oplader uit het stopcontact wanneer er geen accu in de holte zit. Haal de stekker van de oplader uit het stopcontact voordat u deze probeert schoon te maken.
6. Niet bevriezen en de oplader niet onderdompelen in water of een andere vloeistof.

Opslagadviezen

1. De beste plaats om op te bergen is een koele en droge plaats, uit de buurt van direct zonlicht en overmatige hitte of kou.
2. Voor lange opslag wordt aanbevolen om een volledig opgeladen accu op een koele, droge plaats buiten de oplader op te bergen voor een optimaal resultaat.

OPMERKING: Accu's mogen niet volledig leeg worden opgeslagen. De accu moet voor gebruik worden opgeladen.

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

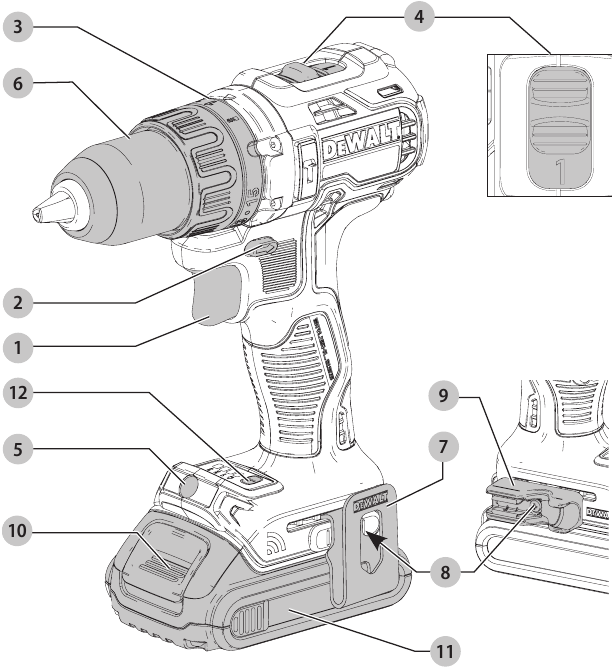

ONDERDELEN

DCD797

(AFB. A)

1. Variabele snelheidsregelaar
2. Vooruit/achteruit-bedieningsknop
3. Koppelafstelring
4. Versnellingspook
5. Werklicht
6. Sleutelloze boorkop
7. Riemhaak (optioneel accessoire)
8. Bevestigingsschroef
9. Bitclip (optioneel accessoire)
10. Knop voor het loskoppelen van de batterij
11. Accupack
12. Moduskiezer

Wijzig het elektrisch gereedschap of een onderdeel ervan nooit. Dit kan leiden tot schade of persoonlijk letsel.

Raadpleeg afbeelding A aan het begin van deze handleiding voor een volledige lijst met onderdelen.

BEOOGD GEBRUIK

Uw boor/schroevendraaier/klopboormachine is ontworpen voor professioneel boren, schroeven en percussieboren.
NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.

Uw boor/schroevendraaier/klopboormachine is een professioneel elektrisch gereedschap.
Laat kinderen niet in contact komen met het gereedschap.

Toezicht is vereist wanneer onervaren operators dit gereedschap gebruiken.

Riemhaak en bitclip (optionele accessoires)

(Afb. A)

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een accidentele start kan letsel veroorzaken. Uitzondering—Tool Connect™-functies en modusaanpassingen vereisen dat de batterij is geïnstalleerd.

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALLEEN de riemhaak van het gereedschap om het gereedschap aan een werkriem te hangen. NIET de riemhaak gebruiken om het gereedschap vast te maken of aan een persoon of object te bevestigen tijdens gebruik. Het gereedschap niet boven het hoofd ophangen en geen objecten aan de riemhaak hangen.

Om het risico op ernstig persoonlijk letsel te verminderen, zorg ervoor dat de schroef waarmee de riemhaak is bevestigd, vastzit.

Om het risico op persoonlijk letsel of schade te verminderen, GEBRUIK de riemhaak NIET om de boor op te hangen terwijl u deze als schijnwerper gebruikt.

Gebruik bij het bevestigen of vervangen van de riemhaak of bitclip alleen de schroef die is meegeleverd. Zorg ervoor dat u de schroef stevig vastdraait.

De riemhaak en bitclip kunnen aan beide zijden van het gereedschap worden bevestigd met alleen de meegeleverde schroef om te passen bij links- of rechtshandige gebruikers. Als de haak of bitclip helemaal niet gewenst is, kan deze van het gereedschap worden verwijderd. Om de riemhaak of bitclip te verplaatsen, verwijdert u de schroef die hem op zijn plaats houdt en monteert u hem opnieuw aan de andere kant. Zorg ervoor dat u de schroef stevig vastdraait.

Variabele snelheidsregelaar

(Afb. A)

Om het gereedschap in te schakelen, knijpt u in de schakelaar . Om het gereedschap uit te schakelen, laat u de schakelaar los. Uw gereedschap is uitgerust met een rem. De boorkop stopt zodra de schakelaar volledig is losgelaten.

OPMERKING: Continu gebruik in het variabele snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.

Vooruit/Achteruit-bedieningsknop

(Afb. A)

Een vooruit/achteruit-bedieningsknop bepaalt de draairichting van het gereedschap en dient ook als vergrendelknop.
Om voorwaartse rotatie te selecteren, laat u de schakelaar los en drukt u op de vooruit/achteruit-bedieningsknop aan de rechterkant van het gereedschap.
Om achteruit te selecteren, drukt u op de vooruit/achteruit-bedieningsknop aan de linkerkant van het gereedschap.
De middelste positie van de bedieningsknop vergrendelt het gereedschap in de uit-stand. Wanneer u de positie van de bedieningsknop wijzigt, moet u ervoor zorgen dat de trekker is losgelaten.

OPMERKING: De eerste keer dat het gereedschap wordt gebruikt na het wijzigen van de draairichting, kunt u bij het opstarten een klik horen. Dit is normaal en duidt niet op een probleem.

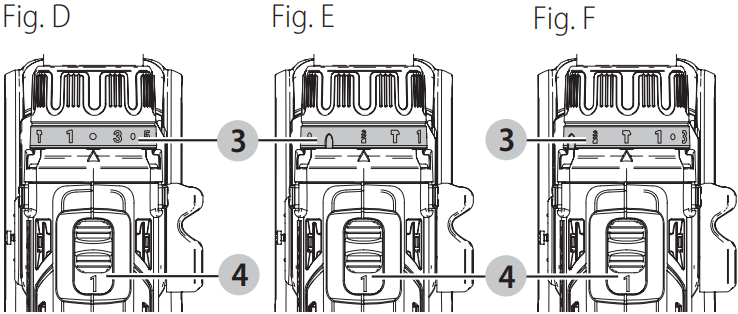

Koppelafstelring

(Afb. D–F)

Uw gereedschap heeft een instelbaar koppel schroevendraaiermechanisme voor het in- en uitdraaien van een breed scala aan bevestigingsmiddelen en -maten, en in sommige modellen een hamermechanisme voor het boren in metselwerk. Rond de ring staan nummers, een boorbitsymbool en in sommige modellen een hamersymbool. Deze nummers worden gebruikt om de koppeling in te stellen om een koppelbereik te leveren. Hoe hoger het nummer op de ring, hoe hoger het koppel en hoe groter het bevestigingsmiddel dat kan worden aangedreven. Om een van de nummers te selecteren, draait u totdat het gewenste nummer is uitgelijnd met de pijl.

OPMERKING: De koppelafstelring is alleen ingeschakeld tijdens de schroefmodus en niet in de boor- en klopboormodi.

Dubbel bereik vertanding

(Afb. D–F, J)

(Afb. J)

Tool Connect™ maakt het mogelijk om de snelheid van de boor te configureren op waarden die lager zijn dan de waarde op het gereedschapslabel. Als u niet zeker bent van de huidige configuratie, drukt u op de moduskeuzeknop (afb. J) om het gereedschap in te stellen op de Home-instelling zoals beschreven op het label en in deze handleiding.

Met de functie voor dubbel bereik van uw boor/schroevendraaier kunt u schakelen voor meer veelzijdigheid.

1. Om snelheid 1 (hoge koppelinstelling) te selecteren, schakelt u het gereedschap uit en laat u het stoppen. Schuif de versnellingspook naar voren (richting de boorkop).
2. Om snelheid 2 (lage koppelinstelling) te selecteren, schakelt u het gereedschap uit en laat u het stoppen. Schuif de versnellingspook terug (weg van de boorkop).

OPMERKING: Schakel niet van versnelling wanneer het gereedschap draait. Laat de boor altijd volledig tot stilstand komen voordat u van versnelling wisselt. Als u problemen ondervindt bij het schakelen, zorg er dan voor dat de versnellingspook voor dubbel bereik volledig naar voren of volledig naar achteren is geduwd. Versnellingsinstellingen zijn in de fabriek ingesteld, maar kunnen worden aangepast met behulp van de Tool Connect™-app. Raadpleeg de tabel Moduskiezer voor fabrieksinstellingen.

Werklicht

(Afb. A)

Niet in het werklicht staren. Dit kan leiden tot ernstig oogletsel.

Het werklicht dat zich op de voet van het gereedschap bevindt, wordt geactiveerd wanneer de schakelaar wordt ingedrukt. In de Home (thuis) instelling blijft het werklicht tot 20 seconden branden wanneer de schakelaar wordt losgelaten. Als de schakelaar ingedrukt blijft, blijft het werklicht branden. Werklichtinstellingen kunnen worden aangepast met behulp van de Tool Connect™-app. Werklichtinstellingen kunnen worden aangepast met behulp van de Tool Connect™-app. Raadpleeg Moduskiezer.

Spotlight-modus

De hoge instelling is de spotlight-modus. De spotlight brandt 20 minuten nadat de schakelaar is losgelaten. Twee minuten voordat de spotlight wordt uitgeschakeld, knippert deze twee keer en wordt deze gedimd. Om te voorkomen dat de spotlight wordt uitgeschakeld, tikt u lichtjes op de schakelaar.

Terwijl u het werklicht in de medium- of spotlightmodus gebruikt, mag u niet naar het licht staren of de boor in een positie plaatsen waardoor iemand in het licht kan staren. Ernstig oogletsel kan het gevolg zijn.

Wanneer u het gereedschap als schijnwerper gebruikt, zorg er dan voor dat het op een stabiele ondergrond staat waar het geen struikel- of valgevaar kan veroorzaken.

Verwijder alle accessoires uit de boorkop voordat u de boor als schijnwerper gebruikt. Dit kan leiden tot persoonlijk letsel of materiële schade.

Waarschuwing voor lage batterijspanning

Wanneer de spotlight-modus is ingeschakeld en de batterij bijna volledig leeg is, knippert de spotlight twee keer en wordt deze gedimd. Na twee minuten is de batterij volledig ontladen en wordt de boor onmiddellijk uitgeschakeld. Vervang deze op dit punt door een nieuwe batterij.

Om het risico op letsel te verminderen, moet u altijd een reservebatterij of secundaire verlichting beschikbaar hebben als de situatie dit vereist.

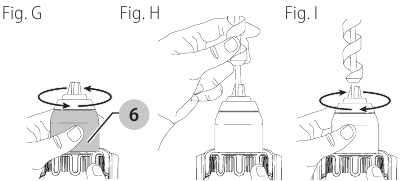

Sleutelloze boorkop met enkele huls

(Afb. G–I)

Probeer niet om boortjes (of andere accessoires) vast te draaien door het voorste deel van de boorkop vast te pakken en het gereedschap in te schakelen. Dit kan leiden tot schade aan de boorkop en persoonlijk letsel. Schakel de schakelaar altijd uit en koppel het gereedschap los van de stroombron wanneer u accessoires verwisselt.

Zorg er altijd voor dat de bit vastzit voordat u het gereedschap start. Een losse bit kan uit het gereedschap worden geworpen, wat mogelijk persoonlijk letsel kan veroorzaken.

Uw gereedschap is voorzien van een sleutelloze boorkop met één roterende huls voor bediening van de boorkop met één hand. Volg deze stappen om een boorbit of ander accessoire te plaatsen.

1. Schakel het gereedschap uit en koppel het los van de stroombron.
2. Pak de zwarte huls van de boorkop met één hand vast en gebruik de andere hand om het gereedschap vast te zetten. Draai de huls ver genoeg tegen de klok in om het gewenste accessoire te accepteren.
3. Plaats het accessoire ongeveer 19 mm (3/4 inch) in de boorkop en draai het stevig vast door de boorkophuls met één hand met de klok mee te draaien terwijl u het gereedschap met de andere hand vasthoudt. Uw gereedschap is uitgerust met een automatisch spilvergrendelingsmechanisme. Hierdoor kunt u de boorkop met één hand openen en sluiten.

Zorg ervoor dat u de boorkop vastdraait met één hand op de boorkophuls en één hand die het gereedschap vasthoudt voor maximale stevigheid. Om het accessoire los te maken, herhaalt u de bovenstaande stappen 1 en 2.

MONTAGE EN AANPASSINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken. Uitzondering: Tool Connect™-functies en modusaanpassingen vereisen dat de accu is geïnstalleerd.

Moduskiezer

(Fig. A, J)

Om het risico op letsel te verminderen, verwijdert u accessoires uit de boorkop voordat u de moduskiezer gebruikt.

Uw gereedschap is uitgerust met een moduskiezer waarmee 3 modi kunnen worden aangepast met behulp van de Tool Connect™-app. Thuisinstellingen zijn actief wanneer de thuisindicator brandt. De volgende 3 functies kunnen worden aangepast. Raadpleeg voor meer informatie Tabel 1 hieronder.

	Fabrieksvoorkeuze
Aanpasbare functies		Thuis	Mode 1	Mode 2	Mode 3	Aanpasbaar bereik
Helderheid van de werklamp		GEMIDDELD	UIT	GEMIDDELD	HOOG	UIT–HOOG
Vertraging uitschakelen werklamp		20 sec.	20 sec.	20 sec.	20 minuten	0–20 minuten
Maximumsnelheid (RPM)	Snelheid 1	550	550	550	550	180–550
	Snelheid 2	2000	2000	2000	2000	600–2000

Tabel 1

Eenmaal geconfigureerd, door op de moduskiezerknop op de voet van het gereedschap te drukken, worden de modi doorlopen . Als u niet zeker bent van de huidige configuratie, drukt u op de moduskiezerknop om het gereedschap in te stellen op de thuis-instelling (thuisindicator brandt).

DeWALT Tool Connect™

Om het risico op letsel te verminderen, verwijdert u accessoires uit de boorkop vóór elke Tool Connect™-interactie.

LET OP: Controleer altijd de configuratie van het gereedschap vóór gebruik. Als u niet zeker bent van de huidige configuratie, drukt u op de moduskiezerknop (Fig. J) om het gereedschap in te stellen op de thuisinstelling, zoals beschreven op het label en in deze handleiding.

Dit gereedschap kan verbinding maken met mobiele apparaten die Bluetooth® Smart-technologie (of Bluetooth® 4.0) ondersteunen. (Om te zien of uw mobiele apparaat compatibel is, gaat u naar: http://www.bluetooth.com/Pages/Bluetooth-Smart-Devices-List.aspx)
DeWALT Tool Connect™ is een toepassing voor uw smartapparaat (zoals een smartphone of tablet) die het apparaat verbindt met uw gereedschap, zodat u specifieke gereedschapsfuncties kunt configureren. Raadpleeg Moduskiezer.

OPMERKING: Het Bluetooth®-woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth®, SIG, Inc. en elk gebruik van dergelijke merken door DeWALT is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars.

OPMERKING: De Tool Connect™ App is onderworpen aan afzonderlijke algemene voorwaarden die via de mobiele applicatie kunnen worden bekeken.

Download de DeWALT Tool Connect™-applicatie op:

• Volg de instructies in de app om uw Tool Connect™-account aan te maken.
• Selecteer op het startscherm van de app "+ Tool" om te beginnen met het toevoegen van uw gereedschap aan de app.
• Om uw gereedschap met de DeWALT Tool Connect™-app te verbinden, drukt u op het juiste scherm 3-5 seconden op de moduskiezerknop en wacht u vervolgens tot het gereedschap verbinding maakt. Het gereedschap kan slechts met één Tool Connect™-account tegelijk worden verbonden.
• Zodra het gereedschap is verbonden, kunt u bevestigen dat u het product wilt registreren.

Voor meer informatie over de functionaliteit en functies van DeWALT Tool Connect™ kunt u bellen met 1–800–4-DeWALT (1–800–433–9258), de website www.dewalt.com bezoeken of de FAQ-pagina en helpschermen in de mobiele applicatie bekijken.

Knoopcelbatterij

De Bluetooth®-functionaliteit wordt aangedreven door een knoopcelbatterij in uw gereedschap, die indien nodig moet worden vervangen door uw lokale DeWALT-servicecentrum. Probeer de knoopcelbatterij niet zelf te vervangen.

Explosiegevaar als de batterij onjuist wordt vervangen.

NEEM DE BATTERIJ NIET IN; GEVAAR VOOR CHEMISCHE VERBRANDING. Dit product bevat een knoop/knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kan dit in slechts 2 uur ernstige interne brandwonden veroorzaken en tot de dood leiden.

• Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijvak niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
• Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, zoek dan onmiddellijk medische hulp.
• Als de inhoud van de knoopcelbatterij in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als er knoopcelbatterijvloeistof in het oog komt, spoel het open oog dan 15 minuten met water of totdat de irritatie verdwijnt. Als medische hulp nodig is, bestaat de batterij-elektrolyt uit een organisch oplosmiddel en lithiumzouten.
• Het gereedschap niet verbranden of samen met huishoudelijk afval afvoeren! Gereedschap dat het einde van zijn levensduur heeft bereikt, moet afzonderlijk worden ingezameld en worden teruggebracht naar een milieuvriendelijke recyclingfaciliteit.

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken. Uitzondering: Tool Connect™-functies en modusaanpassingen vereisen dat de batterij is geïnstalleerd.

LET OP: Controleer altijd de gereedschapsconfiguratie voor gebruik. Als u niet zeker bent van de huidige configuratie, drukt u op de moduskeuzeknop (Afb. J) om het gereedschap in te stellen op de Home-instelling zoals beschreven op het label en in deze handleiding.

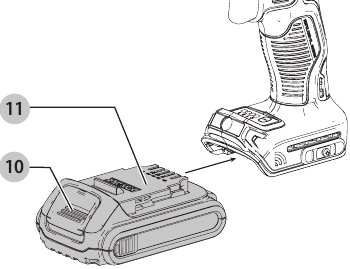

De batterij plaatsen en verwijderen

(Afb. K)

OPMERKING: Voor het beste resultaat moet u ervoor zorgen dat uw batterij volledig is opgeladen.

Om de batterij in de handgreep van het gereedschap te plaatsen, lijnt u de batterij uit met de rails in de handgreep van het gereedschap en schuift u deze in de handgreep totdat de batterij stevig in het gereedschap zit en ervoor zorgt dat deze niet losraakt. Om de batterij uit het gereedschap te verwijderen, drukt u op de ontgrendelknop en trekt u de batterij stevig uit de handgreep van het gereedschap. Plaats deze in de oplader zoals beschreven in het opladergedeelte van deze handleiding.

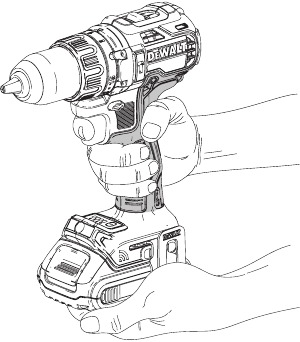

Juiste handpositie

(Afb. L)

Om het risico op ernstig persoonlijk letsel te verminderen, moet u ALTIJD de juiste handpositie gebruiken zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, moet u ALTIJD stevig vasthouden in afwachting van een plotselinge reactie.

De juiste handpositie vereist één hand op de hoofdgreep en één hand op de batterij.

Schroeven

(Afb. D)

1. Selecteer het gewenste snelheids-/koppelbereik met behulp van de versnellingspook om de snelheid en het koppel aan te passen aan de geplande bewerking.
2. Draai de koppelinstelring naar de gewenste positie.

OPMERKING: Gebruik de laagste koppelinstelling die nodig is om de bevestiger op de gewenste diepte te plaatsen. Hoe lager het getal, hoe lager het koppel.

3. Plaats het gewenste bevestigingsaccessoire in de boorkop, net zoals u een boor zou doen.
4. Maak een paar proefritten in afvalmateriaal of op onzichtbare delen van het werkstuk om de juiste positie van de koppelinstelring te bepalen.
5. Begin altijd met lagere koppelinstellingen en ga vervolgens naar hogere koppelinstellingen om schade aan het werkstuk of de bevestiger te voorkomen.

Boren

(Afb. E)

LET OP: Als u dun materiaal boort, gebruik dan een houten "ondersteunings"blok om schade aan het materiaal te voorkomen.

1. Selecteer het gewenste snelheids-/koppelbereik met behulp van de versnellingspook om de snelheid en het koppel aan te passen aan de geplande bewerking. Draai de ring naar het boorsymbool.
2. Gebruik alleen scherpe boren. Gebruik voor METSELWERK, zoals baksteen, cement, sintelblokken enz., hardmetalen boren die geschikt zijn voor percussieboren.
3. Oefen altijd druk uit in een rechte lijn met de boor. Oefen voldoende druk uit om de boor te laten bijten, maar duw niet hard genoeg om de motor te laten afslaan of de boor te laten afbuigen.
4. Houd het gereedschap stevig met beide handen vast om de draaiende werking van de boor te regelen. Als het model niet is uitgerust met een zijhandgreep, houdt u de boor vast met één hand op de handgreep en één hand op de batterij.

De boor kan afslaan bij overbelasting, wat een plotselinge draai veroorzaakt. Verwacht altijd het afslaan. Houd de boor stevig vast om de draaiende werking te regelen en letsel te voorkomen.

5. ALS DE BOOR AFSTAAT, komt dit meestal doordat deze overbelast is of onjuist wordt gebruikt. LAAT DE SCHAKELAAR ONMIDDELLIJK LOS, verwijder de boor uit het werkstuk en bepaal de oorzaak van het afslaan. Druk NIET AF EN TOE OP DE SCHAKELAAR IN EEN POGING EEN AFGESLAGEN BOOR TE STARTEN — DIT KAN DE BOOR BESCHADIGEN.
6. Om het afslaan of doorbreken van het materiaal te minimaliseren, vermindert u de druk op de boor en haalt u de boor gemakkelijk door het laatste deel van het gat.
7. Laat de motor draaien wanneer u de boor uit een geboord gat trekt. Dit helpt vastlopen te voorkomen.

Klopboren

(Afb. F)

Alleen DCD797

1. Selecteer het gewenste snelheids-/koppelbereik met behulp van de versnellingspook om de snelheid en het koppel aan te passen aan de geplande bewerking. Draai de ring naar het klopboorsymbool.

   Gebruik alleen hardmetalen of metselwerkboren die geschikt zijn voor percussieboren.
2. Boor met net genoeg kracht op de hamer om te voorkomen dat deze overmatig stuitert of "omhoog komt" van de boor. Te veel kracht veroorzaakt lagere boorsnelheden, oververhitting en een lagere boorsnelheid.
3. Boor recht, houd de boor in een rechte hoek ten opzichte van het werkstuk. Oefen geen zijwaartse druk uit op de boor tijdens het boren, omdat dit verstopping van de boorfluiten en een lagere boorsnelheid veroorzaakt.
4. Bij het boren van diepe gaten, als de hamersnelheid begint af te nemen, trekt u de boor gedeeltelijk uit het gat terwijl het gereedschap nog draait om vuil uit het gat te verwijderen.

OPMERKING: Een soepele, gelijkmatige stofstroom uit het gat duidt op een juiste boorsnelheid.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken. Uitzondering: Tool Connect™-functies en modusaanpassingen vereisen dat de batterij is geïnstalleerd.

Reinigen

Blaas minstens één keer per week vuil en stof uit alle ventilatieopeningen met schone, droge lucht. Om het risico op oogletsel te minimaliseren, draagt u hierbij altijd een door ANSI Z87.1 goedgekeurde oogbescherming.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.

Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met DeWALT Industrial Tool Co., 701 East Joppa Road, Towson, MD 21286, bel 1-800-4-DeWALT (1-800-433-9258) of bezoek onze website: www.dewalt.com.

Maximaal aanbevolen capaciteiten

	DCD792	DCD797
HOUT
Boor	7/8" (22 mm)	7/8" (22 mm)
Pedaal	1-1/4" (32 mm)	1–1/4" (32 mm)
Draai	1/2" (13 mm)	1/2" (13 mm)
Zelfvoeding	1-3/8" (35 mm)	1–3/8" (35 mm)
Gatenzaag	2" (50 mm)	2" (50 mm)
METAAL
Draai	1/2" (13 mm)	1/2" (13 mm)
Gatenzaag	1-3/8" (35 mm)	1–3/8" (35 mm)
METSELWERK
Carbide	–	1/4" (6,5 mm)

Reparaties

De oplader en de batterij kunnen niet worden onderhouden.

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, moeten reparaties, onderhoud en aanpassingen (inclusief borstelinspectie en vervanging, indien van toepassing) worden uitgevoerd door een DeWALT-fabrieksservicecentrum of een door DeWALT erkend servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Bedankt voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Het registreren van uw product helpt u om een efficiëntere garantieservice te verkrijgen als er een probleem is met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsschade, zoals brand, overstroming of diefstal, dient uw registratie van eigendom als aankoopbewijs.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.

Registreer u online op www.dewalt.com/register.

Drie jaar beperkte garantie

Ga voor meer informatie over de garantie en reparatie-informatie naar www.dewalt.com
of bel 1-800-4-DeWALT (1-800433-9258).

Als u vragen of opmerkingen heeft over dit of een ander DeWALT-gereedschap, bel ons dan gratis op: 1-800-4-DeWALT (1-800-433-9258).

Referenties

• DEWALT® Power Tools Official Site | Guaranteed Tough®
• App Store - Apple
• Google Play

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DEWALT DCD792, DCD797 - 20V Max Tool Connect Compact Brushless boor-/schroevendraaier/klopboorhandleiding

Beschikbare talen
