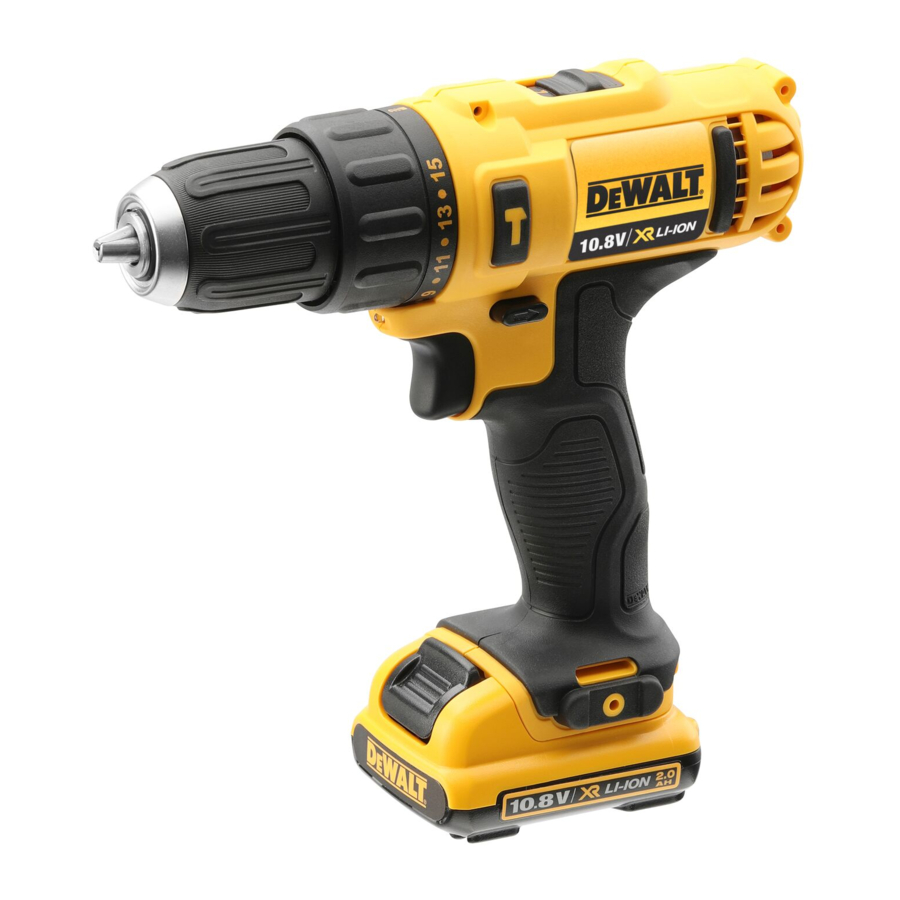

DeWalt XR LI-ION DCD716 handleiding

Technische gegevens

DCD716
Spanning
Piek		VDC	12
Nominaal		VDC	10.8
Type			1
Batterijtype			Li-Ion
Nullasttoerental: 1e versnelling		min-1	0–400
2e versnelling		min-1	0–1500
Aantal slagen 1e versnelling		min-1	0-6000
2e versnelling		min-1	0-22500
Max. koppel (hard/zacht)		Nm	30/16
Vermogen (MWO)		W	180
Boorhoudercapaciteit		mm	10
Maximale boorcapaciteit:
Hout		mm	20
Metaal		mm	10
Metselwerk		mm	8
Gewicht (zonder accupack)		kg	0.98
Geluids- en/of trillingswaarden (triax vectorsom) volgens EN60745-2-1:
LPA (emissie geluidsdrukniveau)	dB(A)			85.5
LWA (geluidsvermogensniveau)	dB(A)			96.5
K (onzekerheid voor het gegeven geluidsniveau)	dB(A)			3
Boren in metaal
Trillingsemissiewaarde ah, D =	m/s2			<2.5
Onzekerheid K =	m/s2			1.5
Slagboren
Trillingsemissiewaarde ah, ID =	m/s2			10.1
Onzekerheid K =	m/s2			1.5

Het trillings- en/of geluidsemissieniveau dat in dit informatieblad wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test die is vastgelegd in EN60745 en kan worden gebruikt om het ene gereedschap met het andere te vergelijken. Het kan worden gebruikt voor een voorlopige beoordeling van blootstelling.

Het aangegeven trillings- en/of geluidsemissieniveau vertegenwoordigt de belangrijkste toepassingen van het gereedschap. Als het gereedschap echter voor andere toepassingen wordt gebruikt, met andere accessoires of slecht wordt onderhouden, kan de trillings- en/of geluidsemissie afwijken. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verhogen.

Bij een schatting van de mate van blootstelling aan trillingen en/of geluid moet ook rekening worden gehouden met de tijden waarop het gereedschap is uitgeschakeld of wanneer het draait, maar niet daadwerkelijk werkzaam is. Dit kan het blootstellingsniveau gedurende de totale werkperiode aanzienlijk verminderen.

Neem aanvullende veiligheidsmaatregelen om de bediener te beschermen tegen de effecten van trillingen en/of geluid, zoals: onderhoud het gereedschap en de accessoires, houd de handen warm (relevant voor trillingen), organisatie van werkpatronen.

Definities: Veiligheidsrichtlijnen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, zal resulteren in de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan resulteren in licht of matig letsel.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan resulteren in materiële schade.

Duidt op risico van elektrische schok.

Duidt op brandgevaar.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, afbeeldingen en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrische gereedschap met snoer (netvoeding) of uw elektrische gereedschap op batterijen (snoerloos).

Veiligheid van de werkplek

1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
2. Gebruik elektrisch gereedschap niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap maakt vonken die het stof of de dampen kunnen ontsteken.
3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.

Elektrische veiligheid

1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaard elektrisch gereedschap. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam is geaard.
3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
6. Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een RCD vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die wordt gebruikt voor de juiste omstandigheden, zal persoonlijk letsel verminderen.
3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap dat de schakelaar aan heeft, nodigt uit tot ongelukken.
4. Verwijder een verstelsleutel of moersleutel voordat u het elektrische gereedschap aanzet. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrische gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrische gereedschap in onverwachte situaties.
6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
8. Laat u door de vertrouwdheid die is opgedaan door veelvuldig gebruik van gereedschap niet zelfgenoegzaam worden en de veiligheidsprincipes van gereedschap negeren. Een achteloze handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

1. Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
2. Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
3. Haal de stekker uit het stopcontact en/of verwijder het batterijpakket, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
7. Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Gebruik en onderhoud van batterijgereedschap

1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type batterijpakket kan brandgevaar veroorzaken bij gebruik met een ander batterijpakket.
2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde batterijpakketten. Het gebruik van andere batterijpakketten kan leiden tot letsel en brandgevaar.
3. Wanneer het batterijpakket niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene terminal naar de andere kunnen maken. Het kortsluiten van de batterijterminals kan brandwonden of brand veroorzaken.
4. Onder ongunstige omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
5. Gebruik geen batterijpakket of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
6. Stel een batterijpakket of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken.
7. Volg alle oplaadinstructies op en laad de batterij niet op het batterijpakket of gereedschap buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of bij temperaturen buiten het gespecificeerde bereik kan de batterij beschadigen en het risico op brand vergroten.

Onderhoud

1. Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.
2. Onderhoud nooit beschadigde batterijpakketten. Onderhoud aan batterijpakketten mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

Aanvullende specifieke veiligheidsregels voor boormachines/schroevendraaiers/klopboormachines

• Draag gehoorbeschermers bij het slagboren.Blootstelling aan lawaai kan gehoorverlies veroorzaken.
• Gebruik extra handgrepen, indien meegeleverd met het gereedschap. Verlies van controle kan persoonlijk letsel veroorzaken.
• Houd het elektrische gereedschap vast aan geïsoleerde grijpoppervlakken wanneer u een bewerking uitvoert waarbij het snijgereedschap of de bevestiger in contact kan komen met verborgen bedrading. Snijaccessoires of bevestigingsmiddelen die in contact komen met een "stroomvoerende" draad kunnen blootliggende metalen delen van het elektrische gereedschap "stroomvoerend" maken en de bediener een elektrische schok geven.
• Gebruik klemmen of een andere praktische manier om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle.
• Draag gehoorbeschermers bij het hameren gedurende langere tijd. Langdurige blootstelling aan geluid met hoge intensiteit kan gehoorverlies veroorzaken. Tijdelijk gehoorverlies of ernstige schade aan het trommelvlies kan het gevolg zijn van hoge geluidsniveaus die worden gegenereerd door hamerboren.
• Draag een veiligheidsbril of andere oogbescherming. Hamer- en boorbewerkingen veroorzaken rondvliegende splinters. Rondvliegende deeltjes kunnen permanente oogschade veroorzaken.
• Hamerbits en gereedschappen worden heet tijdens gebruik. Draag handschoenen bij het aanraken ervan.

Residuele risico's

Ondanks de toepassing van de relevante veiligheidsvoorschriften en de implementatie van veiligheidsvoorzieningen, kunnen bepaalde residuele risico's niet worden vermeden. Deze zijn:

• Gehoorbeschadiging.
• Risico op persoonlijk letsel door rondvliegende deeltjes.
• Risico op brandwonden doordat accessoires heet worden tijdens gebruik.
• Risico op persoonlijk letsel door langdurig gebruik.

BEWAAR DEZE INSTRUCTIES

Opladers

DeWALT-opladers vereisen geen aanpassing en zijn ontworpen om zo eenvoudig mogelijk te bedienen te zijn.

Elektrische veiligheid
De elektromotor is ontworpen voor slechts één spanning. Controleer altijd of de spanning van de accu overeenkomt met de spanning op het typeplaatje. Zorg er ook voor dat de spanning van uw oplader overeenkomt met die van uw elektriciteitsnet.

Uw DeWALT-oplader is dubbel geïsoleerd in overeenstemming met EN60335; daarom is er geen aardingsdraad nodig.

Als het voedingssnoer is beschadigd, moet het worden vervangen door een speciaal geprepareerd snoer dat verkrijgbaar is via de DeWALT-serviceorganisatie.

Vervanging stekker (alleen VK en Ierland)
Als er een nieuwe stekker moet worden gemonteerd:

• Gooi de oude stekker veilig weg.
• Sluit de bruine draad aan op de stroomvoerende klem in de stekker.
• Sluit de blauwe draad aan op de neutrale klem.

Er mag geen verbinding met de aardklem worden gemaakt.

Volg de montage-instructies die bij de kwaliteitsstekkers worden geleverd. Aanbevolen zekering: 3 A.

Een verlengkabel gebruiken
Een verlengsnoer mag alleen worden gebruikt als dit absoluut noodzakelijk is. Gebruik een goedgekeurde verlengkabel die geschikt is voor het opgenomen vermogen van uw oplader (zie Technische gegevens). De minimale geleiderdoorsnede is 1 mm²; de maximale lengte is 30 m.

Wanneer u een kabelhaspel gebruikt, rolt u de kabel altijd volledig af.

Belangrijke veiligheidsinstructies voor alle batterijopladers
BEWAAR DEZE INSTRUCTIES: Deze handleiding bevat belangrijke veiligheids- en bedieningsinstructies voor compatibele batterijopladers (zie Technische gegevens).

• Lees voordat u de oplader gebruikt alle instructies en waarschuwingsmarkeringen op de oplader, de accu en het product dat de accu gebruikt.

Gevaar voor schokken. Zorg ervoor dat er geen vloeistof in de oplader komt. Dit kan leiden tot een elektrische schok.

We raden aan om een aardlekschakelaar te gebruiken met een nominale lekstroom van 30 mA of minder.

Brandgevaar. Om het risico op letsel te verminderen, laadt u alleen oplaadbare DeWALT-accu’s op. Andere soorten accu's kunnen barsten, wat persoonlijk letsel en schade kan veroorzaken.

Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het apparaat spelen.

LET OP: Onder bepaalde omstandigheden, wanneer de oplader op de stroomvoorziening is aangesloten, kunnen de blootliggende oplaadcontacten in de oplader worden kortgesloten door vreemd materiaal. Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, staalwol, aluminiumfolie of enige ophoping van metaaldeeltjes, moeten uit de buurt van de opladerholtes worden gehouden. Haal altijd de stekker van de oplader uit het stopcontact als er geen accu in de holte zit. Haal de stekker van de oplader uit het stopcontact voordat u deze probeert schoon te maken

• Probeer NIET de accu op te laden met andere opladers dan die in deze handleiding. De oplader en de accu zijn specifiek ontworpen om samen te werken.
• Deze opladers zijn niet bedoeld voor ander gebruik dan het opladen van DeWALT oplaadbare accu’s. Ander gebruik kan leiden tot brand, elektrische schokken of elektrocutie.
• Stel de oplader niet bloot aan regen of sneeuw.
• Trek aan de stekker en niet aan het snoer wanneer u de oplader loskoppelt. Dit vermindert het risico op beschadiging van de stekker en het snoer.
• Zorg ervoor dat het snoer zo is geplaatst dat er niet op wordt getrapt, er niet over wordt gestruikeld of dat het anderszins wordt blootgesteld aan beschadiging of spanning.
• Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand, elektrische schokken of elektrocutie.
• Plaats geen voorwerpen bovenop de oplader en plaats de oplader niet op een zachte ondergrond die de ventilatieopeningen kan blokkeren en kan leiden tot overmatige interne warmte. Plaats de oplader uit de buurt van een warmtebron. De oplader wordt geventileerd via sleuven aan de boven- en onderkant van de behuizing.
• Gebruik de oplader niet met een beschadigd snoer of een beschadigde stekker— laat ze onmiddellijk vervangen.
• Gebruik de oplader niet als deze een harde klap heeft gehad, is gevallen of anderszins is beschadigd. Breng hem naar een erkend servicecentrum.
• Demonteer de oplader niet; breng hem naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot een risico op elektrische schokken, elektrocutie of brand.
• In het geval van een beschadigd voedingssnoer moet het snoer onmiddellijk worden vervangen door de fabrikant, zijn servicevertegenwoordiger of een vergelijkbaar gekwalificeerd persoon om elk gevaar te voorkomen.
• Koppel de oplader los van het stopcontact voordat u hem probeert schoon te maken. Dit vermindert het risico op elektrische schokken. Het verwijderen van de accu vermindert dit risico niet.
• Probeer NOOIT twee opladers met elkaar te verbinden.
• De oplader is ontworpen om te werken op een standaard 230V-huishoudelijke stroomvoorziening. Probeer hem niet op een andere spanning te gebruiken. Dit geldt niet voor de voertuigoplader.

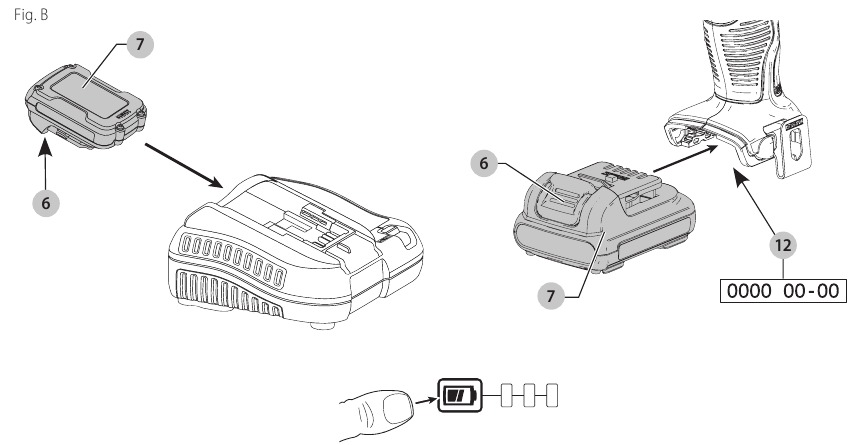

Een accu opladen

1. Steek de stekker van de oplader in een geschikt stopcontact voordat u de accu plaatst.
2. Plaats de accu 7 in de oplader en zorg ervoor dat de accu volledig in de oplader zit. Het rode (opladen) lampje knippert herhaaldelijk om aan te geven dat het laadproces is gestart.
3. Het einde van het laden wordt aangegeven doordat het rode lampje continu brandt. De accu is volledig opgeladen en kan op dit moment worden gebruikt of in de oplader worden gelaten. Om de accu uit de oplader te verwijderen, drukt u op de ontgrendelknop 6 op de accu.

OPMERKING: Om maximale prestaties en levensduur van lithium-ionaccu’s te garanderen, laadt u de accu volledig op voor het eerste gebruik.

Werking van de oplader

Raadpleeg de onderstaande indicatoren voor de laadstatus van de accu.

* Het rode lampje blijft knipperen, maar een geel indicatielampje brandt tijdens deze bewerking. Zodra de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje uit en hervat de oplader de laadprocedure.

De compatibele oplader(s) laden een defecte accu niet op. De oplader geeft een defecte accu aan door te weigeren op te lichten.

OPMERKING: Dit kan ook een probleem met een oplader betekenen.
Als de oplader een probleem aangeeft, breng dan de oplader en de accu naar een erkend servicecentrum om te laten testen.

Vertraging bij warme/koude accu
Wanneer de oplader een accu detecteert die te warm of te koud is, start hij automatisch een vertraging bij warme/koude accu, waarbij het opladen wordt opgeschort totdat de accu een geschikte temperatuur heeft bereikt. De oplader schakelt dan automatisch over naar de laadmodus van de accu. Deze functie garandeert een maximale levensduur van de accu.

Een koude accu laadt langzamer op dan een warme accu. De accu laadt tijdens de gehele laadcyclus met die lagere snelheid op en keert niet terug naar de maximale laadsnelheid, zelfs niet als de accu opwarmt.

Elektronisch beveiligingssysteem
XR Li-Ion-gereedschappen zijn ontworpen met een elektronisch beveiligingssysteem dat de accu beschermt tegen overbelasting, oververhitting of diepontlading.

Het gereedschap wordt automatisch uitgeschakeld als het elektronische beveiligingssysteem in werking treedt. Als dit gebeurt, plaatst u de lithium-ionaccu op de oplader totdat deze volledig is opgeladen.

Wandmontage

Deze opladers zijn ontworpen om aan de muur te worden gemonteerd of om rechtop op een tafel of werkoppervlak te staan. Indien u de oplader aan de muur monteert, plaatst u deze binnen het bereik van een stopcontact en uit de buurt van een hoek of andere obstakels die de luchtstroom kunnen belemmeren. Gebruik de achterkant van de oplader als sjabloon voor de plaats van de montageschroeven op de muur. Monteer de oplader stevig met behulp van gipsplaatschroeven (apart verkrijgbaar) van minimaal 25,4 mm lang met een schroefkopdiameter van 7-9 mm, die in hout zijn geschroefd tot een optimale diepte, waarbij ongeveer 5,5 mm van de schroef zichtbaar blijft. Lijn de sleuven aan de achterkant van de oplader uit met de blootliggende schroeven en plaats ze volledig in de sleuven.

Instructies voor het reinigen van de oplader

Gevaar voor schokken. Koppel de oplader los van het stopcontact voordat u hem schoonmaakt. Vuil en vet kunnen van de buitenkant van de oplader worden verwijderd met een doek of een zachte niet-metalen borstel. Gebruik geen water of reinigingsmiddelen. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap in een vloeistof.

Accupacks

Belangrijke veiligheidsinstructies voor alle accupacks

Wanneer u vervangende accupacks bestelt, dient u het catalogusnummer en de spanning te vermelden.

De accupack is niet volledig opgeladen uit de verpakking. Lees de onderstaande veiligheidsinstructies voordat u de accupack en oplader gebruikt. Volg daarna de beschreven oplaadprocedures.

LEES ALLE INSTRUCTIES

• Laad de accu niet op en gebruik deze niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Het plaatsen of verwijderen van de accu uit de lader kan het stof of de dampen doen ontbranden.
• Forceer de accupack nooit in de oplader. Pas de accupack op geen enkele manier aan om deze in een niet-compatibele oplader te passen, omdat de accupack kan barsten, wat ernstig persoonlijk letsel kan veroorzaken.
• Laad de accupacks alleen op in DeWALT-opladers.
• NIET spatten of onderdompelen in water of andere vloeistoffen.
• Bewaar of gebruik het gereedschap en de accupack niet op plaatsen waar de temperatuur 40 ˚C (104 ˚F) kan bereiken of overschrijden (zoals in schuren of metalen gebouwen in de zomer).
• Verbrand de accupack niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accupack kan ontploffen in een vuur. Er ontstaan giftige dampen en materialen wanneer lithium-ionaccupacks worden verbrand.
• Als de inhoud van de batterij in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als er batterijvloeistof in het oog komt, spoel het open oog dan 15 minuten met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de batterij-elektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende batterijcellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.

Brandgevaar. Batterijvloeistof kan ontvlambaar zijn als deze wordt blootgesteld aan vonken of vuur.

Probeer nooit de accupack om welke reden dan ook te openen. Als de behuizing van de accupack is gebarsten of beschadigd, plaats deze dan niet in de oplader. De accupack niet pletten, laten vallen of beschadigen. Gebruik geen accupack of oplader die een scherpe klap heeft gekregen, is gevallen, overreden of op enigerlei wijze is beschadigd (d.w.z. doorboord met een spijker, geraakt met een hamer, er is op gestaan). Elektrische schok of elektrocutie kan het gevolg zijn. Beschadigde accupacks moeten voor recycling naar een servicecentrum worden teruggebracht.

Brandgevaar. Bewaar of vervoer de accupack niet zo dat metalen voorwerpen in contact kunnen komen met blootliggende accupolen. Plaats de accupack bijvoorbeeld niet in schorten, zakken, gereedschapskisten, productk dozen, laden, enz., met losse spijkers, schroeven, sleutels, enz.

Plaats het gereedschap, wanneer het niet in gebruik is, op zijn kant op een stabiele ondergrond waar het geen struikel- of valgevaar veroorzaakt. Sommige gereedschappen met grote accupacks staan rechtop op de accupack, maar kunnen gemakkelijk worden omgestoten.

Transport

Brandgevaar. Het transporteren van batterijen kan mogelijk brand veroorzaken als de batterijpolen per ongeluk in contact komen met geleidende materialen. Zorg er bij het transporteren van batterijen voor dat de batterijpolen zijn beschermd en goed geïsoleerd van materialen die er contact mee kunnen maken en een kortsluiting kunnen veroorzaken.

OPMERKING: Lithium-ionbatterijen mogen niet in ingecheckte bagage worden vervoerd.

DeWALT-batterijen voldoen aan alle toepasselijke verzendvoorschriften zoals voorgeschreven door industriële en wettelijke normen, waaronder de VN-aanbevelingen voor het vervoer van gevaarlijke goederen; de voorschriften voor gevaarlijke goederen van de International Air Transport Association (IATA), de voorschriften voor internationale maritieme gevaarlijke goederen (IMDG) en de Europese overeenkomst betreffende het internationale vervoer van gevaarlijke goederen over de weg (ADR). Lithium-ioncellen en -batterijen zijn getest volgens sectie 38.3 van de VN-aanbevelingen over het handboek voor tests en criteria voor het vervoer van gevaarlijke goederen.

In de meeste gevallen is het verzenden van een DeWALT-accupack uitgezonderd van de classificatie als een volledig gereguleerd Klasse 9-gevaarlijk materiaal. Over het algemeen vereisen alleen zendingen die een lithium-ionbatterij bevatten met een energievermogen van meer dan 100 wattuur (Wh) dat ze worden verzonden als volledig gereguleerd Klasse 9. Alle lithium-ionbatterijen hebben het wattuurvermogen op de verpakking staan. Bovendien raadt DeWALT, vanwege de complexiteit van de regelgeving, af om lithium-ionaccupacks afzonderlijk door de lucht te verzenden, ongeacht het wattuurvermogen. Zendingen van gereedschap met batterijen (combosets) kunnen als uitgezonderd door de lucht worden verzonden als het wattuurvermogen van de accupack niet groter is dan 100 Whr.

Ongeacht of een zending als uitgezonderd of volledig gereguleerd wordt beschouwd, is het de verantwoordelijkheid van de verzender om de meest recente voorschriften voor verpakking, etikettering/markering en documentatievereisten te raadplegen.

De informatie in dit gedeelte van de handleiding wordt te goeder trouw verstrekt en wordt geacht correct te zijn op het moment dat het document is gemaakt. Er wordt echter geen garantie gegeven, expliciet of impliciet. Het is de verantwoordelijkheid van de koper om ervoor te zorgen dat zijn activiteiten voldoen aan de toepasselijke voorschriften.

Opslagadviezen

1. De beste opslagplaats is een koele en droge plaats, uit de buurt van direct zonlicht en overmatige hitte of kou. Voor optimale batterijprestaties en -levensduur, bewaar accupacks bij kamertemperatuur wanneer ze niet in gebruik zijn.
2. Voor lange opslag wordt aanbevolen om een volledig opgeladen accupack op een koele, droge plaats buiten de oplader te bewaren voor optimale resultaten.

OPMERKING: Accupacks mogen niet volledig ontladen worden opgeslagen. De accupack moet voor gebruik worden opgeladen.

Labels op oplader en accupack

Naast de pictogrammen die in deze handleiding worden gebruikt, kunnen de labels op de oplader en de accupack de volgende pictogrammen tonen:

Lees voor gebruik de gebruiksaanwijzing.

Zie Technische gegevens voor de oplaadtijd.

Niet onderzoeken met geleidende voorwerpen.

Laad geen beschadigde accupacks op.

Niet blootstellen aan water.

Laat defecte snoeren onmiddellijk vervangen.

Alleen opladen tussen 4 ˚C en 40 ˚C.

Alleen voor gebruik binnenshuis.

Gooi de accupack weg met inachtneming van het milieu.

Laad DeWALT-accupacks alleen op met daarvoor bestemde DeWALT-opladers. Het opladen van andere accupacks dan de daarvoor bestemde DeWALT-accu's met een DeWALT-oplader kan ervoor zorgen dat ze barsten of tot andere gevaarlijke situaties leiden.

Verbrand de accupack niet.

Accutype

De DCD716 werkt op een 12-voltaccupack. Deze accupacks kunnen worden gebruikt: DCB122, DCB124, DCB125, DCB127. Raadpleeg Technische gegevens voor meer informatie.

Inhoud van de verpakking

De verpakking bevat:

1 Boor/schroevendraaier/klopboormachine

1 Oplader

1 Li-Ion-accupack (modellen C1, D1, L1, M1, P1, S1, T1, X1, Y1)

2 Li-Ion-accupacks (modellen C2, D2, L2, M2, P2, S2, T2, X2, Y2)

3 Li-Ion-accupacks (modellen C3, D3, L3, M3, P3, S3, T3, X3, Y3)

1 Gebruiksaanwijzing

OPMERKING: Accupacks, opladers en kitboxen zijn niet inbegrepen bij N-modellen. Accupacks en opladers zijn niet inbegrepen bij NT-modellen. B-modellen zijn inclusief Bluetooth®-accupacks.

OPMERKING: Het Bluetooth®-woordmerk en de logo's zijn gedeponeerde handelsmerken die eigendom zijn van Bluetooth®, SIG, Inc. en elk gebruik van dergelijke merken door DeWALT is onder licentie. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars.

• Controleer het gereedschap, de onderdelen of accessoires op schade die tijdens het transport kan zijn ontstaan.
• Neem de tijd om deze handleiding grondig te lezen en te begrijpen voor gebruik.

Markeringen op gereedschap

De volgende pictogrammen worden op het gereedschap weergegeven:

Lees voor gebruik de gebruiksaanwijzing.

Positie datumcode
(Fig. B)
De datumcode 12, die ook het bouwjaar bevat, is in de behuizing gedrukt.

Voorbeeld:
2019 XX XX
Bouwjaar

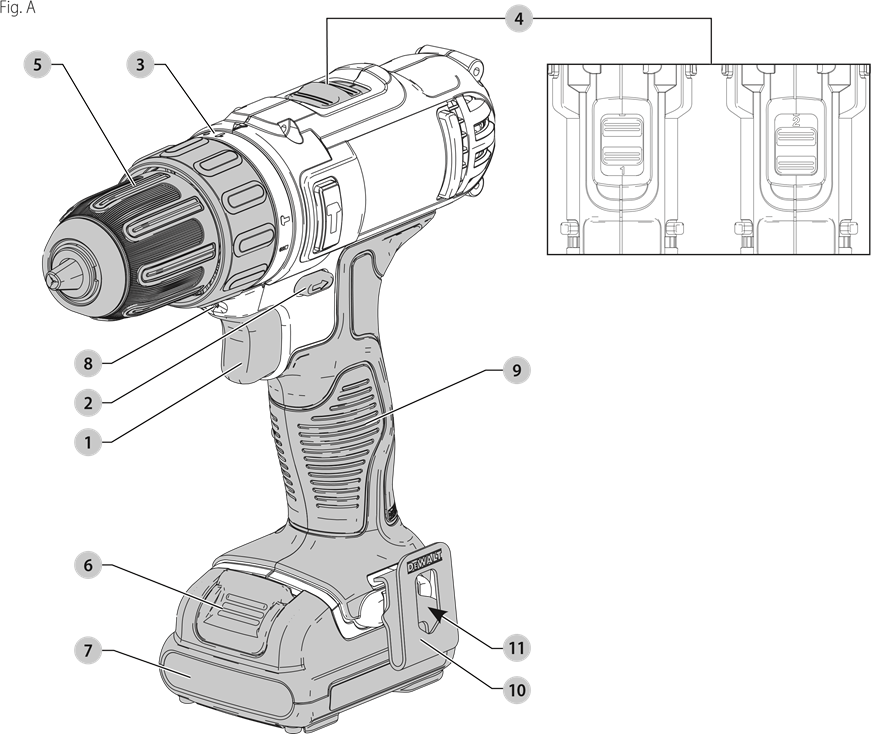

Beschrijving

(Fig. A)

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Schade of persoonlijk letsel kan het gevolg zijn.

1. Variabele snelheid trekker schakelaar
2. Vooruit/achteruit-knop
3. Koppelafstelring
4. Versnellingspook
5. Sleutelloze boorkop
6. Accu ontgrendelingsknop
7. Accupack
8. Werklamp
9. Hoofdgreep
10. Riemhaak (optioneel accessoire)
11. Riemhaakschroef (optioneel accessoire)

Beoogd gebruik
Deze boor/schroevendraaier/klopboormachine is ontworpen voor professioneel boren, percussieboren en schroeftoepassingen.

NIET gebruiken in natte omstandigheden of in de buurt van ontvlambare vloeistoffen of gassen.

Deze boormachines/schroevendraaiers/klopboormachines zijn professionele elektrische gereedschappen.

NIET toestaan dat kinderen in contact komen met het gereedschap.

Toezicht is vereist wanneer onervaren gebruikers dit gereedschap gebruiken.

• Jonge kinderen en invaliden. Dit apparaat is niet bedoeld voor gebruik door jonge kinderen of invaliden zonder toezicht.
• Dit product is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijke vermogens; gebrek aan ervaring, kennis of vaardigheden, tenzij ze onder toezicht staan ​​van een persoon die verantwoordelijk is voor hun veiligheid. Kinderen mogen nooit alleen worden gelaten met dit product.

MONTAGE EN AFSTELLEN

Om het risico op ernstig letsel te verminderen, dient u het gereedschap uit te schakelen en de accu los te koppelen voordat u aanpassingen verricht of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Gebruik uitsluitend DeWALT-accu's en -opladers.

De accu in het gereedschap plaatsen en verwijderen

(Fig. B)

OPMERKING: Zorg ervoor dat uw accu 7 volledig is opgeladen.

De accu in de gereedschapsgreep plaatsen

1. Lijn de accu 7 uit met de rails in de handgreep van het gereedschap (Fig. B).
2. Schuif hem in de handgreep tot de accu stevig in het gereedschap zit en zorg ervoor dat u de vergrendeling hoort vastklikken.

De accu uit het gereedschap verwijderen

1. Druk op de ontgrendelknop 6 en trek de accu stevig uit de gereedschapsgreep.
2. Plaats de accu in de oplader zoals beschreven in het hoofdstuk over de oplader in deze handleiding.

Accu's met brandstofmeter (Fig. B)
Sommige DeWALT-accu's zijn voorzien van een brandstofmeter die bestaat uit drie groene ledlampjes die de resterende lading van de accu aangeven.

Om de brandstofmeter te activeren, houdt u de brandstofmeterknop ingedrukt. Een combinatie van de drie groene ledlampjes zal oplichten om het resterende laadniveau aan te geven. Wanneer het laadniveau in de accu onder de bruikbare limiet ligt, zal de brandstofmeter niet oplichten en moet de accu worden opgeladen.

OPMERKING: De brandstofmeter is slechts een indicatie van de resterende lading van de accu. Het geeft geen gereedschapsfunctionaliteit aan en is onderhevig aan variatie op basis van productcomponenten, temperatuur en toepassing door de eindgebruiker.

Riemhaak (optionele accessoire)

(Fig. A)

Om het risico op ernstig letsel te verminderen, dient u het gereedschap uit te schakelen en de accu los te koppelen voordat u aanpassingen verricht of hulpstukken of accessoires verwijdert/installeert.

Om het risico op ernstig letsel te verminderen, mag u het gereedschap NIET boven het hoofd ophangen of objecten aan de riemhaak hangen. Hang de riemhaak van het gereedschap ALLEEN aan een werkriem.

Om het risico op ernstig letsel te verminderen, moet u ervoor zorgen dat de schroef waarmee de riemhaak is bevestigd, goed vastzit.

Om het risico op persoonlijk letsel of schade te verminderen, mag u de riemhaak NIET gebruiken om de boormachine op te hangen tijdens het gebruik als schijnwerper.

Gebruik bij het bevestigen of vervangen van de riemhaak uitsluitend de meegeleverde schroef 11 . Zorg ervoor dat u de schroef goed vastdraait.

De riemhaak 10 kan aan beide zijden van het gereedschap worden bevestigd met behulp van de meegeleverde schroef 11 om te voldoen aan de behoeften van links- of rechtshandige gebruikers. Als de haak helemaal niet gewenst is, kan deze van het gereedschap worden verwijderd.

Om de riemhaak te verplaatsen, verwijdert u de schroef 11 die hem op zijn plaats houdt en monteert u hem opnieuw aan de andere kant. Zorg ervoor dat u de schroef goed vastdraait.

WERKING

Gebruiksinstructies

Neem altijd de veiligheidsinstructies en de toepasselijke voorschriften in acht.

Om het risico op ernstig letsel te verminderen, dient u het gereedschap uit te schakelen en de accu los te koppelen voordat u aanpassingen verricht of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

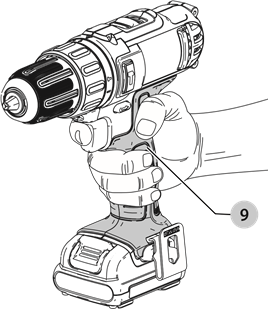

Juiste handpositie

(Fig. G)

Om het risico op ernstig letsel te verminderen, dient u ALTIJD de juiste handpositie te gebruiken, zoals weergegeven.

Om het risico op ernstig letsel te verminderen, moet u ALTIJD stevig vasthouden in afwachting van een plotselinge reactie.

De juiste handpositie vereist één hand op de hoofdgreep 9 .

Variabele snelheidsregelaar

(Fig. A)

Om het gereedschap in te schakelen, knijpt u in de trekschakelaar 1 . Om het gereedschap uit te schakelen, laat u de trekschakelaar los. Uw gereedschap is uitgerust met een rem. De boorkop stopt wanneer de trekschakelaar volledig wordt losgelaten.

Met de schakelaar met variabele snelheid kunt u de beste snelheid voor een bepaalde toepassing selecteren. Hoe verder u in de trekker knijpt, hoe sneller het gereedschap werkt. Voor een maximale levensduur van het gereedschap gebruikt u de variabele snelheid alleen voor het starten van gaten of bevestigingsmiddelen.

OPMERKING: Continu gebruik in het variabele snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.

Vooruit/Achteruit-bedieningsknop

(Fig. A)

Een vooruit/achteruit-bedieningsknop 2 bepaalt de draairichting van het gereedschap en dient ook als vergrendelknop.

Om de draairichting vooruit te selecteren, laat u de trekschakelaar los en drukt u op de vooruit/achteruit-bedieningsknop aan de rechterkant van het gereedschap.

Om achteruit te selecteren, laat u de trekschakelaar los en drukt u op de vooruit/achteruit-bedieningsknop aan de linkerkant van het gereedschap.

De middelste positie van de bedieningsknop vergrendelt het gereedschap in de uit-stand. Wanneer u de positie van de bedieningsknop wijzigt, moet u ervoor zorgen dat de trekker is losgelaten.

OPMERKING: De eerste keer dat het gereedschap wordt gebruikt na het wijzigen van de draairichting, kunt u een klik horen bij het opstarten. Dit is normaal en duidt niet op een probleem.

Werklicht

(Fig. A)

Er bevindt zich een werklamp 8 onder de koppelinstelring 3 . De werklamp wordt geactiveerd wanneer de trekschakelaar wordt ingedrukt.

OPMERKING: De werklamp is bedoeld om het directe werkoppervlak te verlichten en is niet bedoeld om als zaklamp te worden gebruikt.

Koppelinstelring

(Fig. A, C)

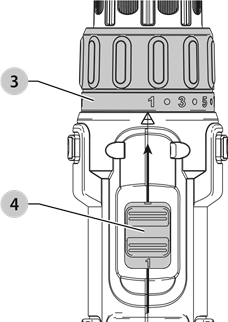

Fig. C

De koppelinstelring 3 is duidelijk gemarkeerd met nummers en een boorbit-symbool. De ring moet worden gedraaid totdat de gewenste instelling zich aan de bovenkant van het gereedschap bevindt. Er zijn locators in de ring aangebracht om het giswerk bij het selecteren van het aanhaalmoment te elimineren. Hoe hoger het nummer op de ring, hoe hoger het aanhaalmoment en hoe groter de bevestiger die kan worden aangedreven. Om de koppeling voor boorwerkzaamheden te vergrendelen, gaat u naar de boorbitpositie.

OPMERKING: Wanneer u de boormachine/schroevendraaier/klopboormachine gebruikt voor het boren van gaten, moet u ervoor zorgen dat de koppelinstelring zo is ingesteld dat de afbeelding van de boor is uitgelijnd met de middenlijn aan de bovenkant van het gereedschap. Als u dit niet doet, kan de koppeling slippen tijdens het proberen te boren.

Dubbel bereik versnelling

(Fig. A, C)

Met de functie met dubbel bereik van uw schroevendraaier/boormachine/klopboormachine kunt u schakelen voor een grotere veelzijdigheid.

Om de lage snelheid, hoge koppelinstelling te selecteren, schakelt u het gereedschap uit en laat u het stoppen. Schuif de versnellingspook 4 naar voren (naar de boorkop toe). Om de hoge snelheid, lage koppelinstelling te selecteren, schakelt u het gereedschap uit en laat u het stoppen. Schuif de versnellingspook terug (weg van de boorkop).

OPMERKING: Schakel niet van versnelling wanneer het gereedschap draait. Als u problemen ondervindt bij het schakelen, zorg er dan voor dat de versnellingspook met dubbel bereik volledig naar voren of volledig naar achteren is geduwd.

Sleutelloze boorkop met enkele huls

(Fig. A, D)

Fig. D

Uw gereedschap is voorzien van een sleutelloze boorkop 5 met één roterende huls voor bediening van de boorkop met één hand. Om een boor of ander accessoire te plaatsen, volgt u deze stappen.

1. Vergrendel de trekker in de UIT-stand zoals eerder beschreven.
2. Pak de zwarte huls van de boorkop 5 met één hand vast en gebruik de andere hand om het gereedschap vast te zetten. Draai de huls ver genoeg tegen de klok in om het gewenste accessoire te accepteren.
3. Steek het accessoire ongeveer 19 mm in de boorkop en draai het stevig vast door de boorkophuls met één hand met de klok mee te draaien terwijl u het gereedschap met de andere vasthoudt. Uw gereedschap is uitgerust met een automatisch spindelvergrendelingsmechanisme. Hierdoor kunt u de boorkop met één hand openen en sluiten.

Om het accessoire los te maken, herhaalt u stap 2 hierboven.

Probeer boorbits (of andere accessoires) niet vast te draaien door het voorste deel van de boorkop vast te pakken en het gereedschap in te schakelen. Dit kan leiden tot schade aan de boorkop en persoonlijk letsel. Vergrendel altijd de trekschakelaar bij het verwisselen van accessoires.

Zorg ervoor dat u de boorkop vastdraait met één hand op de boorkophuls en één hand die het gereedschap vasthoudt voor maximale stevigheid.

Boorkop verwijderen (Fig. E)

Draai de instelring naar de "boor"-stand en de versnellingspook naar stand 1 (lage snelheid). Draai de boorkop vast rond het kortere uiteinde van een inbussleutel (niet meegeleverd) van 6 mm of groter. Gebruik een houten hamer of een soortgelijk object om op het langere uiteinde in de richting van de klok te slaan, zoals weergegeven. Dit maakt de schroef in de boorkop los.

Open de boorkopbekken volledig, steek een schroevendraaier (of Torx-gereedschap indien nodig) in de voorkant van de boorkop tussen de bekken om de schroefkop in te schakelen. Verwijder de schroef door met de klok mee te draaien (linkse schroefdraad). Plaats de inbussleutel in de boorkop en draai deze vast, zoals weergegeven in afbeelding E. Gebruik een houten hamer of een soortgelijk object om de sleutel scherp tegen de klok in te slaan. Dit maakt de boorkop los, zodat deze met de hand kan worden losgeschroefd.

Boorkop installeren (Fig. F)

Schroef de boorkop met de hand zo ver mogelijk vast en steek de schroef (linkse schroefdraad) erin. Draai de schroef stevig vast. Draai de boorkop vast rond het kortere uiteinde van een inbussleutel van 6 mm of groter (niet meegeleverd) en sla met een houten hamer op het langere uiteinde in de richting van de klok, zoals weergegeven. Draai de schroef nogmaals vast door deze tegen de klok in te draaien.

Boorbediening

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u de accu los voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Om het risico op persoonlijk letsel te verminderen, dient u ALTIJD ervoor te zorgen dat het werkstuk stevig is verankerd of vastgeklemd.

Als u dun materiaal boort, gebruik dan een houten "achterblok" om schade aan het materiaal te voorkomen.

Draai de kraag naar het boorsymbool om te boren. Selecteer het gewenste snelheids-/koppelbereik met behulp van de versnellingspook om de snelheid en het koppel aan te passen aan de geplande bewerking.

1. Gebruik alleen scherpe boren. Gebruik voor HOUT spiraalboren, vlinderboren of gatzagen. Gebruik voor METAAL sneldraaistaal (HHS) spiraalboren of gatzagen.
2. Oefen altijd druk uit in een rechte lijn met de boor. Oefen voldoende druk uit om de boor te laten bijten, maar duw niet hard genoeg om de motor te laten afslaan of de boor te laten afwijken.
3. Houd het gereedschap stevig met beide handen vast om de draaiende beweging van de boor te beheersen.

   De boor kan afslaan bij overbelasting, waardoor een plotselinge draaiing ontstaat. Verwacht altijd het afslaan. Houd de boor stevig met beide handen vast om de draaiende beweging te beheersen en letsel te voorkomen.
4. ALS DE BOOR AF SLAAT, komt dit meestal doordat hij overbelast is of onjuist wordt gebruikt. LAAT DE SCHAKELAAR ONMIDDELLIJK LOS, verwijder de boor uit het werkstuk en bepaal de oorzaak van het afslaan.

KLIK NIET OP DE SCHAKELAAR AAN EN UIT IN EEN POGING OM EEN AFGESLAGEN BOOR TE STARTEN — DIT KAN DE BOOR BESCHADIGEN.

5. Om het afslaan of doorbreken van het materiaal te minimaliseren, vermindert u de druk op de boor en laat u de boor door het laatste fractionele deel van het gat gaan.
6. Laat de motor draaien wanneer u de boor terugtrekt uit een geboord gat. Dit helpt vastlopen te voorkomen.
7. Bij boren met variabele snelheid is het niet nodig om het te boren punt te centeren. Gebruik een lage snelheid om het gat te starten en versnel door harder in de schakelaar te knijpen wanneer het gat diep genoeg is om te boren zonder dat de boor eruit springt.

Schroevendraaierbediening

Selecteer het gewenste snelheids-/koppelbereik met behulp van de versnellingspook met dubbel bereik bovenop het gereedschap om de snelheid en het koppel aan te passen aan de geplande bewerking.

Plaats het gewenste bevestigingsaccessoire in de boorkop, net zoals u een boor zou doen. Maak een paar oefenrondjes in afval of onzichtbare gebieden om de juiste positie van de koppelingskraag te bepalen.

MAXIMAAL AANBEVOLEN CAPACITEITEN

	Laag bereik–1	Hoog bereik–2
Boren, metaalboren	6,35 mm	3,18 mm
Hout, vlak boren	19,05 mm	12,7 mm
Gatzagen	19,05 mm	15,88 mm

Klopboorbediening

(Fig. A)

1. Selecteer het gewenste snelheids-/koppelbereik met behulp van de versnellingspook om de snelheid en het koppel aan te passen aan de geplande bewerking. Stel de koppelinstelring 3 in op het hamersymbool.
2. Selecteer de hoge snelheidsinstelling door de versnellingspook 4 naar achteren te schuiven (van de boorkop af).
3. Boor recht en houd de boor in een rechte hoek ten opzichte van het werkstuk. Oefen geen zijdelingse druk uit op de boor tijdens het boren, omdat dit verstopping van de boorgroeven en een lagere boorsnelheid veroorzaakt.
4. Als bij het boren van diepe gaten de hamersnelheid begint af te nemen, trekt u de boor gedeeltelijk uit het gat terwijl het gereedschap nog draait om vuil uit het gat te verwijderen.
5. Gebruik voor metselwerk hardmetalen of metselwerkboren. Een soepele, gelijkmatige stofstroom geeft de juiste boorsnelheid aan.

ONDERHOUD

Uw elektrisch gereedschap is ontworpen om gedurende een lange periode met een minimum aan onderhoud te werken. Een continue, bevredigende werking is afhankelijk van een goed onderhoud van het gereedschap en regelmatige reiniging.

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het gereedschap uit en koppelt u de accu los voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

De oplader en de accu kunnen niet worden gerepareerd.

Smering
Uw elektrisch gereedschap heeft geen extra smering nodig.

Reiniging

Blaas vuil en stof uit de hoofdbehuizing met droge lucht zo vaak als er vuil in en rond de ventilatieopeningen te zien is. Draag een goedgekeurde oogbescherming en een goedgekeurd stofmasker bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een deel van het gereedschap onder in een vloeistof.

Optionele accessoires

Aangezien accessoires, anders dan die worden aangeboden door D_eWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt. Raadpleeg uw dealer voor meer informatie over de juiste accessoires.

Oplaadbare accu
Deze accu met lange levensduur moet worden opgeladen wanneer hij niet meer voldoende vermogen levert voor klussen die voorheen gemakkelijk konden worden uitgevoerd. Gooi hem aan het einde van zijn technische levensduur weg met inachtneming van ons milieu:

• Laat de accu volledig leeglopen en verwijder hem vervolgens uit het gereedschap.
• Li-ioncellen zijn recyclebaar. Breng ze naar uw dealer of een plaatselijk recyclingstation. De ingezamelde accu's worden gerecycled of op de juiste manier afgevoerd.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt XR LI-ION DCD716 handleiding

Beschikbare talen
