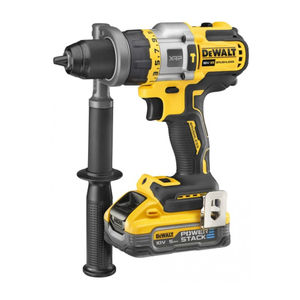

DEWALT DCD999 - 20V Max Boor/Schroevendraaier/Klopboormachine Handleiding

Beoogd gebruik

Deze boor/schroevendraaier/klopboormachine is ontworpen voor professioneel boren, schroeven en klopboren.

NIET gebruiken in natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.

NIET toestaan dat kinderen in contact komen met het gereedschap.

Toezicht is vereist wanneer onervaren bedieners dit gereedschap gebruiken.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Definities: Veiligheidswaarschuwingssymbolen en -woorden

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties in deze handleiding, inclusief de secties over de accu en oplader die in een originele gereedschapshandleiding of de afzonderlijke handleiding voor accu's en opladers staan.
Handleidingen kunnen worden verkregen door contact op te nemen met de klantenservice zoals elders in deze handleiding wordt beschreven. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en uw risico op persoonlijk letsel of schade aan eigendommen.

Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben. (Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.
LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel en die, indien niet vermeden, schade aan eigendommen tot gevolg kan hebben.

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK.

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met netaansluiting (met snoer) of elektrisch gereedschap met accu (zonder snoer).

1. Veiligheid op de werkplek
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Wanneer u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
   6. Als het gebruik van een elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende middelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, of voordat u het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar is ingeschakeld, nodigt uit tot ongelukken.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel. e ) Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   5. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
   6. Als er apparaten zijn aangebracht voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   7. Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap er niet toe leiden dat u zelfgenoegzaam wordt en de veiligheidsprincipes van het gereedschap negeert. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger uitvoeren tegen de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires vervangt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk start.
   4. Berg ongebruikt elektrisch gereedschap buiten het bereik van kinderen op en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden zal minder snel vastlopen en is gemakkelijker te controleren.
   7. Gebruik het elektrisch gereedschap, de accessoires en de toolbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken bieden geen veilige hantering en controle over het gereedschap in onverwachte situaties.
5. Gebruik en onderhoud van accugereedschap
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type accu kan brandgevaar opleveren bij gebruik met een andere accu.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accu's. Het gebruik van andere accu's kan een risico op letsel en brand veroorzaken.
   3. Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
   4. Onder ongunstige omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als contact per ongeluk optreedt, spoel dan met water. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen accu of gereedschap dat beschadigd of gewijzigd is. Beschadigde of gewijzigde accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
   6. Stel een accu of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies op en laad de accu of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.
6. Service
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
   2. Verricht nooit service aan beschadigde accu's. Service aan accu's mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

VEILIGHEIDSWAARSCHUWINGEN VOOR BOOR-/SCHROEFMACHINE/KLOPBOORMACHINE

1. Veiligheidsinstructies voor alle werkzaamheden
   1. Draag gehoorbescherming bij het klopboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
   2. Gebruik de extra handgreep(pen). Verlies van controle kan persoonlijk letsel veroorzaken.
   3. Zet het gereedschap voor gebruik goed vast. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens het gebruik goed vast te zetten, kan er controleverlies optreden, wat kan leiden tot persoonlijk letsel.
   4. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpvlakken wanneer u werkzaamheden uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Wanneer het snijaccessoire in contact komt met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" worden en de bediener een elektrische schok geven.
2. Veiligheidsinstructies bij gebruik van lange boren
   1. Gebruik nooit een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
   2. Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder contact te maken met het werkstuk, wat kan leiden tot persoonlijk letsel.
   3. Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, wat kan leiden tot breuk of verlies van controle, wat kan leiden tot persoonlijk letsel.

Aanvullende veiligheidswaarschuwingen voor boren

• Gebruik dit gereedschap niet gedurende lange tijd. Trillingen veroorzaakt door de werking van dit gereedschap kunnen permanent letsel veroorzaken aan vingers, handen en armen. Gebruik handschoenen voor extra demping, neem regelmatig rustpauzes en beperk de dagelijkse gebruikstijd.
• Hamerboren en gereedschap worden heet tijdens het gebruik. Draag handschoenen bij het aanraken ervan.

Aanvullende veiligheidsinformatie

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan.
Dit kan leiden tot schade of persoonlijk letsel.

DRAAG ALTIJD een veiligheidsbril. Een gewone bril is GEEN veiligheidsbril. Gebruik ook een gezichts- of stofmasker als de zaagwerkzaamheden stoffig zijn. DRAAG ALTIJD GECERTIFICEERDE VEILIGHEIDSAPPARATUUR:

• ANSI Z87.1 oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NIOSH/OSHA/MSHA ademhalingsbescherming.

Sommig stof dat wordt veroorzaakt door schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit loodhoudende verf,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout. Uw risico op blootstelling aan deze stoffen varieert, afhankelijk van hoe vaak u dit soort werkzaamheden uitvoert. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsmiddelen, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.
• Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als er stof in uw mond of ogen komt of op uw huid blijft liggen, kan dit de opname van schadelijke chemicaliën bevorderen. Leid deeltjes weg van gezicht en lichaam.
• Gebruik de juiste stofzuiger met stofafzuiging om het overgrote deel van het statische en zwevende stof te verwijderen. Het niet verwijderen van statisch en zwevend stof kan de werkomgeving vervuilen of een verhoogd gezondheidsrisico vormen voor de bediener en degenen in de directe omgeving.
• Gebruik klemmen of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het vasthouden van het werkstuk met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle en letsel.
• Luchtroosters bedekken vaak bewegende onderdelen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.

Plaats het gereedschap, wanneer het niet in gebruik is, op zijn kant op een stabiele ondergrond waar het geen struikel- of valgevaar veroorzaakt. Sommige gereedschappen met grote accu's blijven rechtop staan op de accu, maar kunnen gemakkelijk worden omgestoten.

Het label op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

BPM	slagen per minuut
V	volt
min	minuten
of DC	gelijkstroom
j.../min	per minuut
RPM	omwentelingen per minuut
A	ampère
Hz	hertz
W	watt
Wh	wattuur
n0	onbelast toerental
n	nominaal toerental
	veiligheidswaarschuwingssymbool
	draag ademhalingsbescherming
	draag oogbescherming
	Klasse II constructie (dubbel geïsoleerd)
	draag gehoorbescherming
	lees alle documentatie
	vermijd het staren naar licht
of AC	wisselstroom
Ah	ampère-uur

MONTAGE EN AFSTELLINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

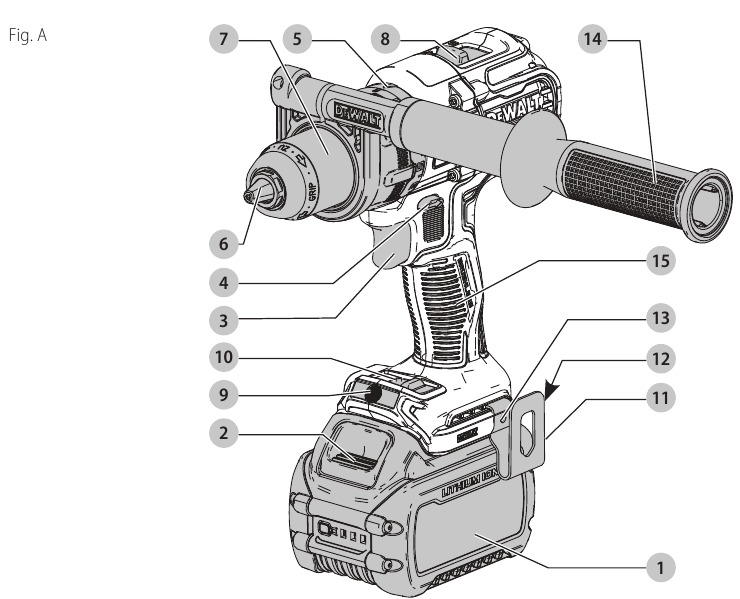

Zijhandgreep

Om het risico op persoonlijk letsel te verminderen, moet u het gereedschap ALTIJD bedienen met de zijhandgreep correct geïnstalleerd. Als u dit niet doet, kan de zijhandgreep tijdens het gebruik van het gereedschap wegglijden en kunt u de controle verliezen. Houd het gereedschap met beide handen vast om de controle te maximaliseren.

De zijhandgreep wordt op de voorkant van de tandwielkast geklemd en kan 360° worden gedraaid om gebruik met de rechter- of linkerhand mogelijk te maken. De zijhandgreep moet voldoende worden aangedraaid om de draaiende beweging van het gereedschap te weerstaan als het accessoire vastloopt of afslaat. Zorg ervoor dat u de zijhandgreep aan het uiteinde vastpakt om het gereedschap te controleren tijdens een blokkering.

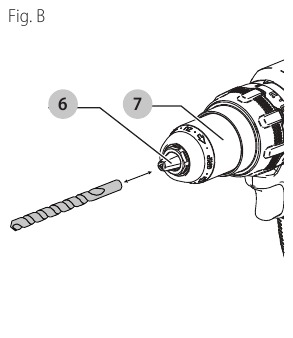

Een bit of accessoire in een sleutelloze boorkop plaatsen

Probeer niet om boorbits (of andere accessoires) vast te draaien door het voorste deel van de boorkop vast te pakken en het gereedschap aan te zetten. Dit kan schade aan de boorkop en persoonlijk letsel veroorzaken. Vergrendel altijd de triggerschakelaar en koppel het gereedschap los van de stroombron bij het verwisselen van accessoires.

Zorg er altijd voor dat de bit vastzit voordat u het gereedschap start. Een losse bit kan uit het gereedschap worden geworpen en mogelijk persoonlijk letsel veroorzaken.

Volg deze stappen om een boorbit of ander accessoire te plaatsen.

1. Schakel het gereedschap uit en verwijder de accu.
2. Pak de zwarte huls van de boorkop met één hand vast en gebruik de andere hand om het gereedschap vast te zetten. Draai de huls tegen de klok in ver genoeg om het gewenste accessoire te kunnen plaatsen.
3. Plaats het accessoire ongeveer 19 mm (3/4") in de boorkop en draai het stevig vast door de boorkophuls met één hand met de klok mee vast te pakken en te draaien, terwijl u het gereedschap met de andere hand vasthoudt. Wanneer de boorkop bijna is aangedraaid, hoort u een klikkend geluid. Na 8-12 klikken is de boorkop stevig om het accessoire aangedraaid. Uw gereedschap is uitgerust met een automatisch asvergrendelingsmechanisme. Hierdoor kunt u de boorkop met één hand openen en sluiten.

Zorg ervoor dat u de boorkop met één hand op de boorkophuls aandraait en één hand het gereedschap vasthoudt voor maximale stevigheid. Herhaal stappen 1 en 2 hierboven om het accessoire los te maken.

Modusselectie

De modusselectiekrans kan worden gebruikt om de juiste bedrijfsmodus te selecteren, afhankelijk van de geplande toepassing.
Om te selecteren, draait u aan de krans totdat het gewenste symbool is uitgelijnd met de pijl.

Wanneer de modusselectiekrans in de boor- of klopboorstand staat, zal de boor niet slippen. De boor kan afslaan als deze overbelast is, wat een plotselinge draai kan veroorzaken.

Symbool	Modus
	Boren
1-11	Schroeven (hoger getal = hoger koppel)
	Klopboren

Snelheidsselectie

Het gereedschap beschikt over drie snelheidsinstellingen voor meer veelzijdigheid.
OPMERKING: Verander de snelheid niet terwijl het gereedschap draait. Laat het gereedschap altijd volledig tot stilstand komen voordat u de snelheid wijzigt.

• Om snelheid 1 (hoogste koppelinstelling) te selecteren, schakelt u het gereedschap uit en laat u het tot stilstand komen. Schuif de snelheidskeuzeschakelaar helemaal naar voren.
• Snelheid 2 (middelste koppel- en snelheidsinstelling) bevindt zich in de middelste positie.
• Snelheid 3 (hoogste snelheidsinstelling) bevindt zich aan de achterkant.

Als het gereedschap niet van snelheid verandert, controleer dan of de snelheidskeuzeschakelaar volledig is ingeschakeld in de voorste of achterste positie.
Als het schakelen problemen blijft opleveren, druk dan op de triggerschakelaar en laat deze los en probeer het opnieuw.

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

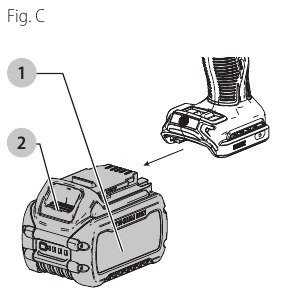

De batterij plaatsen en verwijderen

OPMERKING: Voor het beste resultaat, zorg ervoor dat uw batterij volledig is opgeladen.

Om de batterij in de handgreep van het gereedschap te plaatsen, lijnt u de batterij uit met de rails in de handgreep van het gereedschap en schuift u deze in de handgreep totdat de batterij stevig in het gereedschap zit en zorgt u ervoor dat deze niet losraakt. Om de batterij uit het gereedschap te verwijderen, drukt u op de ontgrendelknop en trekt u de batterij stevig uit de handgreep van het gereedschap. Plaats hem in de oplader.

Juiste handpositie

Om het risico op ernstig persoonlijk letsel te verminderen, ALTIJD de juiste handpositie gebruiken zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, ALTIJD stevig vasthouden met het oog op een plotselinge reactie.

De juiste handpositie vereist één hand op de hoofdgreep , met de andere hand op de zijgreep om de draaiende beweging van de boor te beheersen.

Variabele snelheidsregelaar en vooruit/achteruit bedieningsknop

Het gereedschap wordt in- en uitgeschakeld door de variabele snelheidsregelaar in te drukken en los te laten. Hoe verder de regelaar wordt ingedrukt, hoe hoger de snelheid van het gereedschap. Uw gereedschap is uitgerust met een rem. De boorkop stopt zodra de regelaar volledig wordt losgelaten.

Een vooruit/achteruit bedieningsknop bepaalt de draairichting van het gereedschap en dient tevens als vergrendelknop.

• Om de voorwaartse rotatie (met de klok mee) te selecteren, laat u de regelaar los en drukt u op de vooruit/achteruit bedieningsknop aan de rechterkant van het gereedschap.
• Om de achterwaartse rotatie (tegen de klok in) te selecteren, drukt u op de vooruit/achteruit bedieningsknop aan de linkerkant van het gereedschap.

OPMERKING: De middelste positie van de bedieningsknop vergrendelt het gereedschap in de uit-stand. Zorg ervoor dat de regelaar is losgelaten wanneer u de positie van de bedieningsknop wijzigt.
OPMERKING: Continu gebruik in het variabele snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.
OPMERKING: De eerste keer dat het gereedschap wordt gebruikt na het wijzigen van de draairichting, kunt u bij het opstarten een klik horen. Dit is normaal en duidt niet op een probleem.

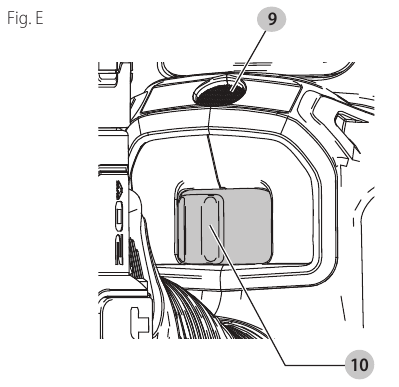

Werklicht

Het werklicht wordt geactiveerd wanneer de regelaar wordt ingedrukt en wordt automatisch uitgeschakeld nadat de regelaar is losgelaten. Als de regelaar ingedrukt blijft, blijft het werklicht aan.

OPMERKING: Het werklicht is bedoeld om het directe werkoppervlak te verlichten en is niet bedoeld om als zaklamp te worden gebruikt.

Spotlight-modus

De hoge stand is de spotlight-modus . De spotlight brandt 20 minuten nadat de regelaar is losgelaten. Twee minuten voordat de spotlight wordt uitgeschakeld, knippert deze twee keer en dimt vervolgens. Om te voorkomen dat de spotlight wordt uitgeschakeld, tikt u lichtjes op de regelaar.

Kijk niet in het licht en plaats de boor niet in een positie waardoor iemand in het licht kan kijken tijdens het gebruik van het werklicht in de medium- of spotlight-modus. Dit kan leiden tot ernstig oogletsel.

Wanneer u het gereedschap als spotlight gebruikt, moet u ervoor zorgen dat het op een stabiele ondergrond staat waar het geen struikel- of valgevaar kan veroorzaken.

Verwijder alle accessoires uit de boorkop voordat u de boor als spotlight gebruikt. Dit kan leiden tot persoonlijk letsel of materiële schade.

Waarschuwing lage batterijspanning

Wanneer de spotlight-modus is ingeschakeld en de batterij bijna leeg is, knippert de spotlight twee keer en dimt vervolgens. Na twee minuten is de batterij volledig leeg en wordt de boor onmiddellijk uitgeschakeld. Vervang de batterij op dit punt door een nieuwe.

Om het risico op letsel te verminderen, moet u altijd een reservebatterij of secundaire verlichting beschikbaar hebben als de situatie dit vereist.

Een toepassing uitvoeren

Om het risico op persoonlijk letsel te verminderen, dient u ALTIJD ervoor te zorgen dat het werkstuk stevig is verankerd of vastgeklemd.

Wacht altijd tot de motor volledig tot stilstand is gekomen voordat u de draairichting wijzigt.

Voorafgaand aan het uitvoeren van werkzaamheden

• Stel de snelheidsselector in. Raadpleeg Snelheidsselectie.
• Plaats de juiste bit of accessoire in de boorkop.

Raadpleeg Een bit of accessoire in een sleutelloze boorkop plaatsen.

• Gebruik dit gereedschap niet om gemakkelijk brandbare of explosieve vloeistoffen (benzine, alcohol, enz.) te mengen of te verpompen.
• Meng of roer geen brandbare vloeistoffen die als zodanig zijn gelabeld.

Schroeven
Uw gereedschap heeft een koppeling met instelbaar draaimoment voor het in- en uitdraaien van een breed scala aan bevestigingsmiddelen in verschillende vormen en maten. De nummers 1-11 op de modusselectiekrans worden gebruikt om een draaimomentbereik in te stellen voor het schroeven. Hoe hoger het nummer op de krans, hoe hoger het draaimoment en hoe groter het bevestigingsmiddel dat kan worden ingedraaid.

1. Draai de modusselectiekrans naar de gewenste positie. Raadpleeg Modusselectie.
2. Trek aan de regelaar en oefen druk uit in een rechte lijn met de bit totdat het bevestigingsmiddel op de gewenste diepte in het werkstuk zit.

Aanbevelingen voor het schroeven

• Begin met lagere draaimomentinstellingen en ga vervolgens naar hogere draaimomentinstellingen om schade aan het werkstuk of het bevestigingsmiddel te voorkomen.
• Maak een paar proefruns in afvalmateriaal of op onzichtbare delen van het werkstuk om de juiste positie van de modusselectiekrans te bepalen.

Boren

1. Draai de modusselectiekrans naar het boorsymbool. Raadpleeg Modusselectie.
2. Plaats de boor in contact met het werkstuk.

OPMERKING: Gebruik alleen scherpe boren.

3. Trek aan de regelaar en oefen druk uit in een rechte lijn met de bit totdat deze de gewenste diepte bereikt.

De boor kan vastlopen bij overbelasting, wat een plotselinge draaiing veroorzaakt. Verwacht altijd het vastlopen. Houd de boor stevig vast om de draaiende beweging te beheersen en letsel te voorkomen.

4. Laat de motor draaien wanneer u de bit uit een geboord gat trekt om vastlopen te voorkomen.

Aanbevelingen voor het boren

• Oefen bij het boren altijd druk uit in een rechte lijn met de bit, maar duw niet hard genoeg om de motor te laten vastlopen of de bit te laten afwijken.
• ALS DE BOOR VASTLOOPT:
  • LAAT DE REGELAAR ONMIDDELLIJK LOS, verwijder de boor uit het werkstuk en stel de oorzaak van het vastlopen vast.
  • DRUK DE REGELAAR NIET AAN EN UIT IN EEN POGING OM EEN VASTGELOPEN BOOR TE STARTEN - DIT KAN DE BOOR BESCHADIGEN.
  • Om vastlopen of doorbreken van het materiaal te minimaliseren, vermindert u de druk op de boor en beweegt u de bit voorzichtig door het laatste deel van het gat.
• Grote gaten (7,9 mm tot 12,7 mm) in staal kunnen gemakkelijker worden gemaakt als eerst een geleidegat (4 mm tot 4,8 mm) wordt geboord.
• Als u dun materiaal of materiaal boort dat gevoelig is voor splinteren, gebruik dan een houten "achterblok" om schade aan het werkstuk te voorkomen.

Klopboren

Gebruik alleen hardmetalen of steenboren die geschikt zijn voor percussieboren.

1. Selecteer het gewenste snelheids-/koppelbereik met de snelheidsselector om de snelheid en het koppel af te stemmen op de geplande bewerking. Draai de modusselectiekrans naar het klopboorsymbool.
2. Trek aan de regelaar en oefen net genoeg druk uit op de hamer om te voorkomen dat deze overmatig stuitert of "omhoog komt" van de bit.

Aanbevelingen voor klopboren

• Te veel kracht veroorzaakt lagere boorsnelheden, oververhitting en een lagere boorsnelheid.
• Een soepele, gelijkmatige materiaalstroom geeft de juiste boorsnelheid aan.
• Boor recht en houd de bit in een rechte hoek op het werkstuk. Oefen geen zijdelingse druk uit op de bit tijdens het boren, omdat dit verstopping van de bitgroeven en een lagere boorsnelheid veroorzaakt.
• Als de hamersnelheid begint af te nemen bij het boren van diepe gaten, trek de bit dan gedeeltelijk uit het gat terwijl het gereedschap nog draait om vuil uit het gat te verwijderen.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Reiniging

Blaas vuil en stof uit alle ventilatieopeningen met schone, droge lucht minstens één keer per week. Om het risico op oogletsel te minimaliseren, draag altijd een ANSI Z87.1-goedgekeurde oogbescherming bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën voor het reinigen van de niet-metalen onderdelen van het gereedschap. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap onder in een vloeistof.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.

Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw plaatselijke dealer of erkend servicecentrum. Als u hulp nodig heeft bij het vinden van een accessoire, neem dan contact op met DeWALT; bel 1-800-4-DeWALT (1-800-433-9258) of bezoek onze website: www.dewalt.com.

Tool Connect Chip

Om het risico op letsel te verminderen, verwijdert u accessoires uit de gereedschapskop voor elke Tool Connect™-interactie.

Uw gereedschap is Tool Connect™ Chip-klaar en heeft een locatie voor installatie van een Tool Connect™ Chip.

Tool Connect™ Chip is een optionele applicatie voor uw smart device (zoals een smartphone of tablet) die het apparaat verbindt om de mobiele applicatie te gebruiken voor functies voor voorraadbeheer.

Raadpleeg het Tool Connect™ Chip Instructieblad voor meer informatie.

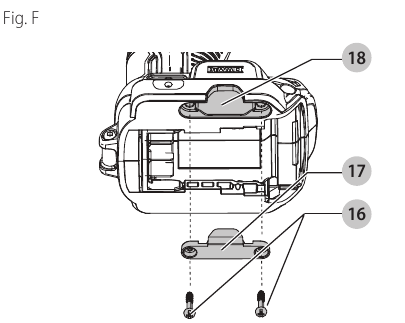

De Tool Connect™ Chip installeren

1. Verwijder de bevestigingsschroeven die de Tool Connect™ Chip beschermkap in het gereedschap houden.
2. Verwijder de beschermkap en plaats de Tool Connect™ Chip in de lege ruimte .
3. Zorg ervoor dat de Tool Connect™ Chip gelijk ligt met de behuizing. Zet hem vast met de bevestigingsschroeven en draai de schroeven vast.
4. Raadpleeg het Tool Connect™ Chip Instructieblad voor verdere instructies.

Riemhaak en bitclip (Afb. A)

Optionele accessoire

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALLEEN de riemhaak van het gereedschap om het gereedschap aan een werkriem te hangen. Gebruik de riemhaak NIET voor het vastbinden of vastzetten van het gereedschap aan een persoon of object tijdens gebruik. Hang het gereedschap NIET boven het hoofd of hang geen objecten aan de riemhaak.

Om het risico op ernstig persoonlijk letsel te verminderen, zorg ervoor dat de schroef waarmee de riemhaak is bevestigd, goed vastzit.

Gebruik bij het bevestigen of vervangen van de riemhaak of bitclip alleen de schroef die is meegeleverd. Zorg ervoor dat u de schroef stevig vastdraait.

De riemhaak en bitclip kunnen aan beide zijden van het gereedschap worden bevestigd met alleen de meegeleverde schroef , om tegemoet te komen aan links- of rechtshandige gebruikers. Als de riemhaak of bitclip helemaal niet gewenst is, kunnen ze van het gereedschap worden verwijderd.

Om de riemhaak of bitclip te verplaatsen, verwijdert u de schroef die hem op zijn plaats houdt en monteert u hem opnieuw aan de andere kant. Zorg ervoor dat u de schroef stevig vastdraait.

Reparaties

De oplader en de batterij zijn niet geschikt voor onderhoud. Er bevinden zich geen onderdelen in de oplader of de batterij die kunnen worden onderhouden.

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, moeten reparaties, onderhoud en afstelling (inclusief borstelinspectie en -vervanging, indien van toepassing) worden uitgevoerd door een DeWALT-fabrieksservicecentrum of een door DeWALT erkend servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

Online registreren

Bedankt voor uw aankoop. Registreer uw product nu voor:

• GARANTIESERVICE: Door uw product te registreren, kunt u een efficiëntere garantieservice krijgen in het geval er een probleem is met uw product.
• BEVESTIGING VAN EIGENDOM: In geval van een verzekeringsverlies, zoals brand, overstroming of diefstal, dient uw eigendomsregistratie als bewijs van aankoop.
• VOOR UW VEILIGHEID: Door uw product te registreren, kunnen we contact met u opnemen in het onwaarschijnlijke geval dat een veiligheidsmelding vereist is onder de Federal Consumer Safety Act.
• Registreer online op www.dewalt.com.

MAXIMAAL AANBEVOLEN CAPACITEITEN

Referenties

• Officiële site van DEWALT® Power Tools | Gegarandeerd sterk®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DEWALT DCD999 - 20V Max Boor/Schroevendraaier/Klopboormachine Handleiding

Dit vind je misschien ook leuk

DeWalt DCD999, DCD999NT Handleiding

Beschikbare talen
