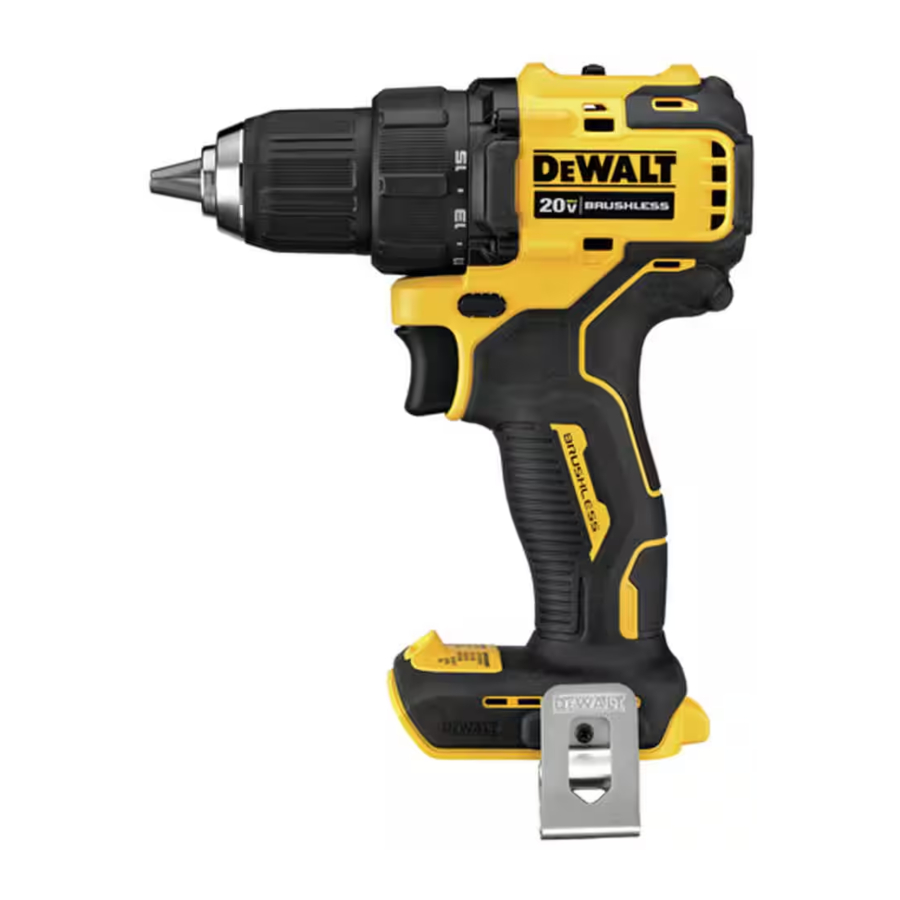

DeWalt DCD708, DCD709, DCD709D2-BR handleiding

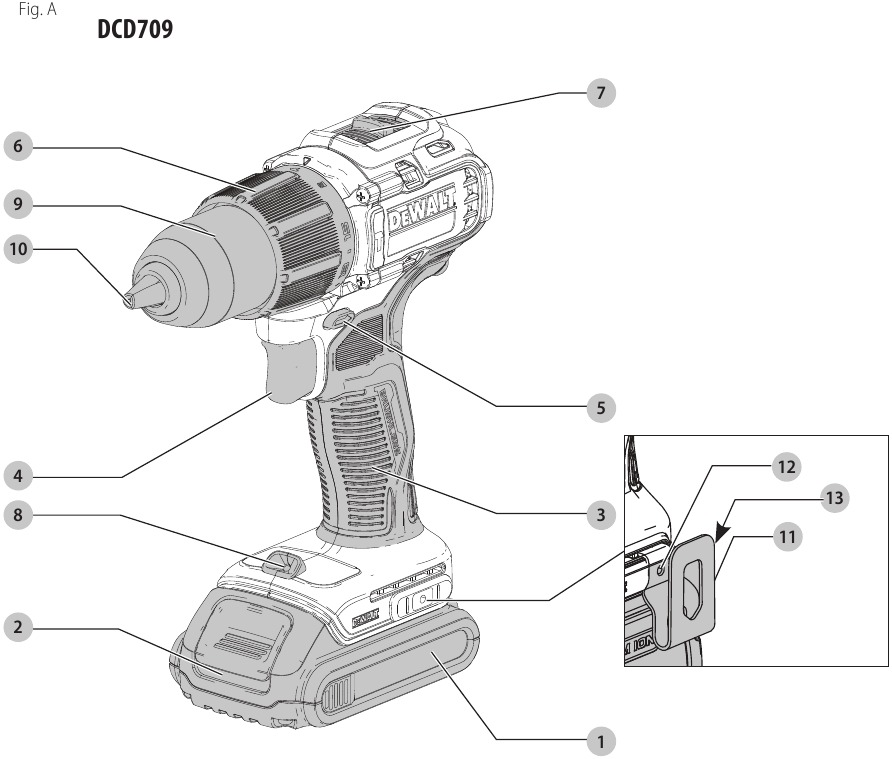

Onderdelen

Fig. A

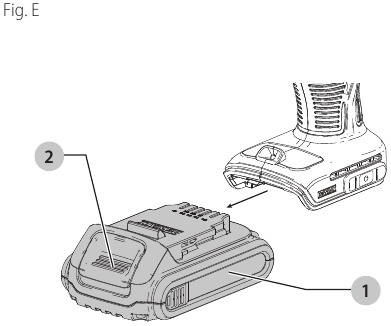

1. Accupack
2. Ontgrendelknop accupack

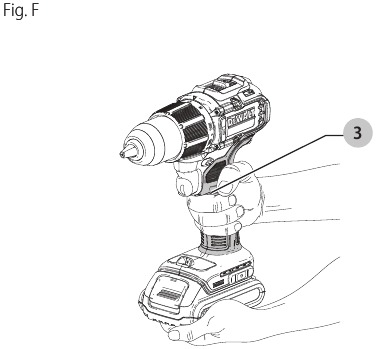

3. Hoofdhandgreep

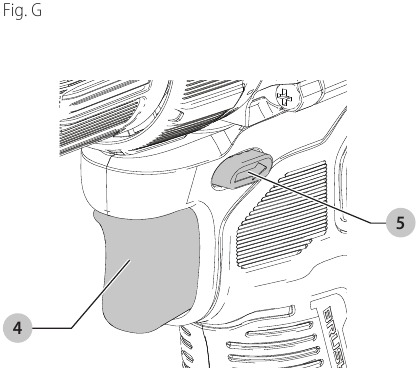

4. Variabele snelheidsregeling
5. Knop voor vooruit/achteruit
6. Modusselectie kraag
7. Snelheidskeuzeschakelaar
8. Werklicht
9. Chuck-huls
10. Sleutelloze boorkop

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

Lees de handleiding om het risico op letsel te verminderen.

Beoogd gebruik

Deze boormachines/schroevendraaiers/klopboormachines zijn ontworpen voor professionele boor-, schroef- en klopboortoepassingen.
NIET gebruiken in natte omstandigheden of in de aanwezigheid van ontvlambare vloeistoffen of gassen.
NIET toestaan dat kinderen in contact komen met het gereedschap.
Toezicht is vereist wanneer onervaren bedieners dit gereedschap gebruiken.

Definities van veiligheidswaarschuwingssymbolen en -woorden

Deze handleiding gebruikt de volgende veiligheidswaarschuwingssymbolen en -woorden om u te waarschuwen voor gevaarlijke situaties en het risico op persoonlijk letsel of schade aan eigendommen.

Geeft een dreigend gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, zou kunnen leiden tot de dood of ernstig letsel.

Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

(Gebruikt zonder woord) Geeft een veiligheidsgerelateerd bericht aan.

LET OP: Geeft een handeling aan die geen verband houdt met persoonlijk letsel die, indien niet vermeden, kan leiden tot materiële schade.

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrisch gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw op het elektriciteitsnet aangesloten (met snoer) elektrisch gereedschap of op batterijen werkend (snoerloos) elektrisch gereedschap.

1. Veiligheid van de werkplek
   1. Houd de werkplek schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
   2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan leiden tot verlies van controle.
2. Elektrische veiligheid
   1. De stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals pijpen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat in een elektrisch gereedschap terechtkomt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Gebruik bij het gebruik van elektrisch gereedschap buitenshuis een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige plaats onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Wees alert, let op wat u doet en gebruik uw gezond verstand bij het gebruik van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het accupack, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan nodigt uit tot ongelukken.
   4. Verwijder alle verstelsleutels of moersleutels voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Houd te allen tijde een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen vast komen te zitten.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
   8. Laat u door de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet zelfgenoegzaam worden en de veiligheidsprincipes van het gereedschap negeren. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrisch gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Koppel de stekker los van de stroombron en/of verwijder het accupack, indien afneembaar, van het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrisch gereedschap per ongeluk wordt gestart.
   4. Berg ongebruikt elektrisch gereedschap buiten het bereik van kinderen op en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap bij beschadiging vóór gebruik repareren. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te bedienen.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
   8. Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.
5. Gebruik en onderhoud van accugereedschap
   1. Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor het ene type accupack, kan brandgevaar veroorzaken bij gebruik met een ander accupack.
   2. Gebruik elektrisch gereedschap alleen met specifiek daarvoor bestemde accupacks. Het gebruik van andere accupacks kan een risico op letsel en brand veroorzaken.
   3.
      Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
   4.
      Onder misbruikende omstandigheden kan er vloeistof uit de batterij worden gespoten; vermijd contact. Spoel met water als er per ongeluk contact optreedt. Zoek bovendien medische hulp als vloeistof in de ogen komt. Vloeistof die uit de batterij wordt gespoten, kan irritatie of brandwonden veroorzaken.
   5. Gebruik geen accupack of gereedschap dat beschadigd is of gewijzigd. Beschadigde of gewijzigde batterijen kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of risico op letsel.
   6. Stel een accupack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
   7. Volg alle oplaadinstructies en laad het accupack of gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de batterij beschadigen en het risico op brand vergroten.
6. Onderhoud
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerde reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.
   2. Onderhoud nooit beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.

PRODUCTVEILIGHEIDSWAARSCHUWINGEN

1. Veiligheidsinstructies voor alle bewerkingen
   1. Draag gehoorbeschermers bij het klopboren. Blootstelling aan lawaai kan gehoorverlies veroorzaken.
   2. Gebruik de extra handgreep(pen). Verlies van controle kan persoonlijk letsel veroorzaken.
   3. Zet het gereedschap goed vast voor gebruik. Dit gereedschap produceert een hoog uitgangskoppel en zonder het gereedschap tijdens het gebruik goed vast te zetten, kan controleverlies optreden met persoonlijk letsel tot gevolg.
   4. Houd het elektrisch gereedschap vast aan de geïsoleerde grijpoppervlakken, wanneer u een bewerking uitvoert waarbij het snijaccessoire of de bevestigingsmiddelen in contact kunnen komen met verborgen bedrading. Wanneer het snijaccessoire in contact komt met een "stroomvoerende" draad, kunnen blootliggende metalen delen van het elektrisch gereedschap "onder spanning" komen te staan en de bediener een elektrische schok geven.
2. Veiligheidsinstructies bij het gebruik van lange boren
   1. Werk nooit met een hogere snelheid dan de maximale snelheid van de boor. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder het werkstuk te raken, wat persoonlijk letsel tot gevolg kan hebben.
   2. Begin altijd met boren op lage snelheid en met de punt van de boor in contact met het werkstuk. Bij hogere snelheden zal de boor waarschijnlijk buigen als deze vrij kan draaien zonder het werkstuk te raken, wat persoonlijk letsel tot gevolg kan hebben.
   3. Oefen alleen druk uit in een rechte lijn met de boor en oefen geen overmatige druk uit. Boren kunnen buigen, waardoor ze kunnen breken of u de controle kunt verliezen, wat persoonlijk letsel tot gevolg kan hebben.

Aanvullende veiligheidswaarschuwingen voor de eenheid

• Gebruik dit gereedschap niet gedurende lange tijd. Trillingen veroorzaakt door de werking van dit gereedschap kunnen blijvend letsel veroorzaken aan vingers, handen en armen. Gebruik handschoenen voor extra bescherming, neem regelmatig rustpauzes en beperk de dagelijkse gebruiksduur.
• Hamerboren en gereedschappen worden heet tijdens gebruik. Draag handschoenen bij het aanraken ervan.

Aanvullende veiligheidsinformatie

Wijzig nooit het elektrisch gereedschap of een onderdeel ervan. Dit kan schade of persoonlijk letsel tot gevolg hebben.

DRAAG ALTIJD een veiligheidsbril. Een gewone bril is GEEN veiligheidsbril. Gebruik ook een gezichts- of stofmasker als er stof vrijkomt bij het zagen. DRAAG ALTIJD GEATTENDEERDE VEILIGHEIDSUITRUSTING:

• ANSI Z87.1-oogbescherming (CAN/CSA Z94.3),
• ANSI S12.6 (S3.19) gehoorbescherming,
• NIOSH/OSHA/MSHA adembescherming.

Sommige stof die ontstaat door schuren, zagen, slijpen, boren en andere bouwactiviteiten bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• lood uit verf op loodbasis,
• kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit soort werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

• Draag beschermende kleding en was blootgestelde plekken met water en zeep. Als er stof in uw mond of ogen komt of op uw huid blijft liggen, kan dit de opname van schadelijke chemicaliën bevorderen. Richt de deeltjes weg van gezicht en lichaam.
• Gebruik de juiste stofafzuigingsstofzuiger om het overgrote deel van statische en zwevende stof te verwijderen. Als u statische en zwevende stof niet verwijdert, kan dit de werkomgeving verontreinigen of een verhoogd gezondheidsrisico vormen voor de operator en degenen in de directe omgeving.
• Gebruik klemmen of andere praktische manieren om het werkstuk vast te zetten en te ondersteunen op een stabiel platform. Het werk vasthouden met de hand of tegen uw lichaam is onstabiel en kan leiden tot verlies van controle en letsel.
• Ventilatieroosters bedekken vaak bewegende onderdelen en moeten worden vermeden. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.

Plaats het gereedschap, wanneer het niet in gebruik is, op zijn kant op een stabiele ondergrond, waar het geen struikel- of valgevaar veroorzaakt. Sommige gereedschappen met grote batterijpakketten blijven rechtop staan op het batterijpakket, maar kunnen gemakkelijk worden omgestoten.

Het etiket op uw gereedschap kan de volgende symbolen bevatten. De symbolen en hun definities zijn als volgt:

BPM	slagen per minuut	n0	onbelast toerental
V	volt	n	nominaal toerental
min	minuten		veiligheidswaarschuwingssymbool
of DC	gelijkstroom		draag adembescherming
.../min	per minuut		draag een veiligheidsbril
RPM	omwentelingen per minuut		Klasse II constructie (dubbel geïsoleerd)
A	ampère		draag gehoorbescherming
Hz	hertz		vermijd het staren naar licht
W	watt	~ of AC	wisselstroom
Wh	wattuur	Ah	ampère-uur

ACCU'S EN OPLADERS

De accu is niet volledig opgeladen uit de verpakking. Lees de onderstaande veiligheidsinstructies voordat u de accu en oplader gebruikt en volg vervolgens de beschreven oplaadprocedures. Vermeld bij het bestellen van vervangende accu's altijd het catalogusnummer en de spanning.

LEES ALLE INSTRUCTIES

Belangrijke veiligheidsinstructies voor alle accu's

Lees alle veiligheidswaarschuwingen, instructies en waarschuwingsmarkeringen voor de accu, oplader en het product. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Laad de accu niet op en gebruik hem niet in explosieve omgevingen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Het plaatsen of verwijderen van de accu uit de oplader kan het stof of de dampen doen ontbranden.
• Forceer de accu NOOIT in de oplader. Wijzig de accu op geen enkele manier om hem in een niet-compatibele oplader te laten passen, omdat de accu dan kan barsten, wat ernstig persoonlijk letsel kan veroorzaken. Raadpleeg de tabel aan het einde van deze handleiding voor de compatibiliteit van accu's en opladers.
• Laad de accu's alleen op in DeWALT-opladers.
• NIET spetteren of onderdompelen in water of andere vloeistoffen.
• NIET toestaan dat er water of andere vloeistoffen in de accu terechtkomen.
• Bewaar of gebruik het gereedschap en de accu niet op plaatsen waar de temperatuur 40 °C kan bereiken of overschrijden (zoals buiten in schuren of metalen gebouwen in de zomer). Voor de beste levensduur bewaart u accu's op een koele, droge plaats.
  OPMERKING: Bewaar de accu's niet in een gereedschap waarbij de triggerschakelaar is vergrendeld. Plak de triggerschakelaar nooit vast in de AAN-stand.
• Verbrand de accu niet, zelfs niet als deze ernstig beschadigd of volledig versleten is. De accu kan ontploffen in brand. Er ontstaan giftige dampen en materialen wanneer lithium-ionaccu's worden verbrand.
• Als de inhoud van de accu in contact komt met de huid, was het gebied dan onmiddellijk met milde zeep en water. Als er accuvloeistof in het oog komt, spoel het open oog dan 15 minuten lang met water of totdat de irritatie ophoudt. Als medische hulp nodig is, bestaat de accuelektrolyt uit een mengsel van vloeibare organische carbonaten en lithiumzouten.
• De inhoud van geopende accucellen kan irritatie van de luchtwegen veroorzaken. Zorg voor frisse lucht. Als de symptomen aanhouden, zoek dan medische hulp.
• Accuvloeistof kan ontvlambaar zijn als deze wordt blootgesteld aan vonken of vuur.
• Probeer nooit de accu om welke reden dan ook te openen. Als de behuizing van de accu gebarsten of beschadigd is, plaats deze dan niet in de oplader. De accu niet pletten, laten vallen of beschadigen. Gebruik geen accu of oplader die een scherpe klap heeft gekregen, is gevallen, is overreden of op een andere manier is beschadigd (bijv. doorboord met een spijker, geraakt met een hamer, erop getrapt). Beschadigde accu's moeten worden teruggestuurd naar het servicecentrum voor recycling.

Opslagadvies

De beste plaats om te bewaren is een koele en droge plaats, uit de buurt van direct zonlicht en overmatige hitte of kou. Bewaar de volledig opgeladen accu buiten de oplader.

Instructies voor het reinigen van de accu

Vuil en vet kunnen van de buitenkant van de accu worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

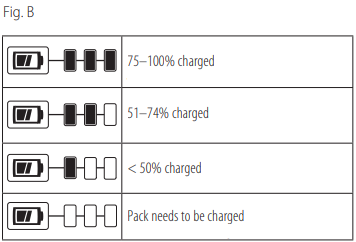

Accu's met brandstofmeter (Fig. B)
Sommige accu's zijn voorzien van een brandstofmeter. Wanneer de brandstofmeterknop wordt ingedrukt en vastgehouden, geven de ledlampjes het geschatte laadniveau aan. Dit geeft geen indicatie van de functionaliteit van het gereedschap en is onderhevig aan variatie op basis van productcomponenten, temperatuur en de toepassing van de eindgebruiker.

Transport

Brandgevaar. Bewaar, vervoer of transporteer de accu niet zo dat metalen voorwerpen in contact kunnen komen met de blootliggende accupolen. Plaats de accu bijvoorbeeld niet in schorten, zakken, gereedschapskisten, productkitdozen, laden, enz., met losse spijkers, schroeven, sleutels, munten, handgereedschap, enz. Wanneer u afzonderlijke accu's vervoert, zorg er dan voor dat de accupolen beschermd en goed geïsoleerd zijn van materialen die ermee in contact kunnen komen en een kortsluiting kunnen veroorzaken.

OPMERKING: Li-ionaccu's mogen niet in de ingecheckte bagage in vliegtuigen worden geplaatst en moeten goed worden beschermd tegen kortsluiting als ze zich in de handbagage bevinden.

Verzending van de DeWALT FLEXVOLT-accu
De DeWALT FLEXVOLT-accu heeft een accudop die moet worden gebruikt bij het verzenden van de accu.
Bevestig de dop aan de accu om deze klaar te maken voor verzending. Dit zet de accu om in drie afzonderlijke 20V-accu's. De drie accu's hebben het Wattuurvermogen op het etiket "Shipping" (Verzending) op de accu. Als u verzendt zonder de dop of in een gereedschap, is de accu één accu met het Wattuurvermogen op het etiket "Use" (Gebruik).

Voorbeeld van een accu-etiket

In dit voorbeeld is de accu drie accu's met elk 40 Wattuur bij gebruik van de dop. Anders is de accu één accu met 120 Wattuur.

Belangrijke veiligheidsinstructies voor alle acculaders

Lees alle veiligheidswaarschuwingen, instructies en waarschuwingsmarkeringen voor de accu, oplader en het product. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

• Probeer de accu NIET op te laden met andere opladers dan een DeWALT-oplader. DeWALT-opladers en -accu's zijn specifiek ontworpen om samen te werken.
•
  Deze opladers zijn niet bedoeld voor ander gebruik dan het opladen van oplaadbare DeWALT-accu's. Het opladen van andere soorten accu's kan ervoor zorgen dat ze oververhit raken en barsten, wat kan leiden tot persoonlijk letsel, schade aan eigendommen, brand, elektrische schokken of elektrocutie.
• Stel de oplader niet bloot aan regen of sneeuw.
• Laat geen water of andere vloeistoffen in de oplader terechtkomen.
• Trek aan de stekker en niet aan het snoer wanneer u de oplader loskoppelt. Dit vermindert het risico op beschadiging van de stekker en het snoer.
• Zorg ervoor dat het snoer zo is geplaatst dat er niet op kan worden getrapt, er niet over kan worden gestruikeld of dat het anderszins kan worden beschadigd of belast.
•
  Gebruik geen verlengsnoer, tenzij dit absoluut noodzakelijk is. Het gebruik van een onjuist verlengsnoer kan leiden tot brand-, elektrische schok- of elektrocutiegevaar.
• Wanneer u een oplader buitenshuis gebruikt, zorg dan altijd voor een droge plaats en gebruik een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis, vermindert het risico op elektrische schokken.
• Een verlengsnoer moet een voldoende draaddikte hebben voor de veiligheid. Hoe kleiner het meternummer van de draad, hoe groter de capaciteit van de kabel, dat wil zeggen dat 16 gauge meer capaciteit heeft dan 18 gauge. Een te klein snoer veroorzaakt een spanningsval in de lijn, wat resulteert in vermogensverlies en oververhitting. Wanneer u meer dan één verlengsnoer gebruikt om de totale lengte te bepalen, zorg er dan voor dat elk afzonderlijk verlengsnoer minstens de minimale draaddikte heeft. De volgende tabel toont de juiste maat om te gebruiken, afhankelijk van de snoerlengte en het ampèrevermogen op het typeplaatje. Gebruik in geval van twijfel de volgende dikkere maat. Hoe lager het meternummer, hoe dikker het snoer.

• Plaats geen voorwerpen op de oplader en plaats de oplader niet op een zachte ondergrond die de ventilatiesleuven kan blokkeren en kan leiden tot overmatige interne warmte. Plaats de oplader op een plaats uit de buurt van warmtebronnen. De oplader wordt geventileerd via sleuven aan de boven- en onderkant van de behuizing.
• Gebruik de oplader niet met een beschadigd snoer of stekker. Laat ze onmiddellijk vervangen.
• Gebruik de oplader niet als deze een scherpe klap heeft gekregen, is gevallen of op een andere manier is beschadigd. Breng hem naar een erkend servicecentrum.
•
  Demonteer de oplader niet; breng hem naar een erkend servicecentrum wanneer service of reparatie nodig is. Onjuiste montage kan leiden tot elektrische schokken, elektrocutie of brand.
• De oplader is ontworpen om te werken op een standaard 120V-huishoudelijke elektrische voeding. Probeer hem niet op een andere spanning te gebruiken. Dit geldt niet voor de oplader voor voertuigen.
• Vreemde materialen van geleidende aard, zoals, maar niet beperkt tot, slijpstof, metaalschilfers, staalwol, aluminiumfolie of enige ophoping van metaaldeeltjes, moeten uit de buurt van de opladerholten en ventilatiesleuven worden gehouden.
• Haal de oplader altijd uit het stopcontact wanneer er geen accu in de holte zit.

Een accu opladen

(Fig. C)

1. Steek de oplader in een geschikt stopcontact.
2. Plaats de accu en zet hem volledig vast. Het rode oplaadlampje knippert continu tijdens het opladen.
3. Het opladen is voltooid wanneer het rode oplaadlampje continu AAN blijft. De accu kan in de oplader blijven zitten of worden verwijderd. Voor sommige opladers moet de ontgrendelknop van de accu worden ingedrukt om hem te verwijderen.
4. De oplader laadt geen defecte accu op, wat kan worden aangegeven doordat het lampje UIT blijft. Breng de oplader en de accu naar een erkend servicecentrum als het lampje UIT blijft.
   OPMERKING: Raadpleeg het label in de buurt van het oplaadlampje op de oplader voor knipperpatronen. Oudere opladers kunnen aanvullende informatie bevatten en/of geen geel indicatielampje hebben.

Vertraging bij warme/koude accu
Wanneer de oplader een accu detecteert die te warm of te koud is, start hij automatisch een vertraging bij warme/koude accu, waarbij het opladen wordt opgeschort totdat de accu een geschikte temperatuur heeft bereikt. De oplader schakelt dan automatisch over naar de oplaadmodus van de accu. Deze functie garandeert een maximale levensduur van de accu.
Een koude accu kan langzamer opladen dan een warme accu.
De vertraging bij warme/koude accu wordt aangegeven doordat het rode lampje blijft knipperen, maar het gele lampje continu AAN is. Zodra de accu een geschikte temperatuur heeft bereikt, gaat het gele lampje UIT en hervat de oplader de oplaadprocedure.

DCB118- en DCB1112-opladers
De DCB118- en DCB1112-opladers zijn uitgerust met een interne ventilator die is ontworpen om de accu te koelen. De ventilator gaat automatisch aan wanneer de accu moet worden gekoeld.

Elektronisch beveiligingssysteem
Li-Ion-gereedschappen zijn ontworpen met een elektronisch beveiligingssysteem dat de accu beschermt tegen overbelasting, oververhitting of diepe ontlading. Het gereedschap wordt automatisch uitgeschakeld en de accu moet opnieuw worden opgeladen.

Belangrijke opmerkingen over het opladen

1. De oplader en de accu kunnen warm aanvoelen tijdens het opladen. Dit is een normale toestand en duidt niet op een probleem. Om de koeling van de accu na gebruik te bevorderen, vermijd het plaatsen van de oplader of de accu in een warme omgeving, zoals in een metalen schuur of een niet-geïsoleerde aanhangwagen.
2. Als de accu niet goed oplaadt:
   1. Controleer de werking van het stopcontact door een lamp of ander apparaat aan te sluiten;
   2. Controleer of het stopcontact is aangesloten op een lichtschakelaar die de stroom uitschakelt wanneer u de lichten uitdoet;
   3. Als de oplaadproblemen aanhouden, breng dan het gereedschap, de accu en de oplader naar uw plaatselijke servicecentrum.
3. U kunt een gedeeltelijk gebruikte accu opladen wanneer u maar wilt, zonder nadelige gevolgen voor de accu.

Instructies voor het reinigen van de oplader

Schokgevaar. Koppel de oplader los van het stopcontact voordat u hem schoonmaakt. Vuil en vet kunnen van de buitenkant van de oplader worden verwijderd met een doek of een zachte, niet-metalen borstel. Gebruik geen water of reinigingsmiddelen.

Wandmontage

Sommige DeWALT-opladers zijn ontworpen om aan de muur te worden gemonteerd of rechtop op een tafel of werkblad te staan. Als u ze aan de muur monteert, plaats de oplader dan binnen het bereik van een stopcontact en uit de buurt van een hoek of andere obstakels die de luchtstroom kunnen belemmeren. Gebruik de achterkant van de oplader als sjabloon voor de locatie van de montageschroeven op de muur. Monteer de oplader stevig met gipsplaatschroeven (apart verkrijgbaar) van minstens 25,4 mm lang, met een schroefkopdiameter van 7-9 mm, in hout geschroefd tot een optimale diepte, waarbij ongeveer 5,5 mm van de schroef zichtbaar blijft. Lijn de sleuven aan de achterkant van de oplader uit met de zichtbare schroeven en zet ze volledig vast in de sleuven.

BEWAAR DEZE INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

MONTAGE EN AFSTELLINGEN

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u afstellingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

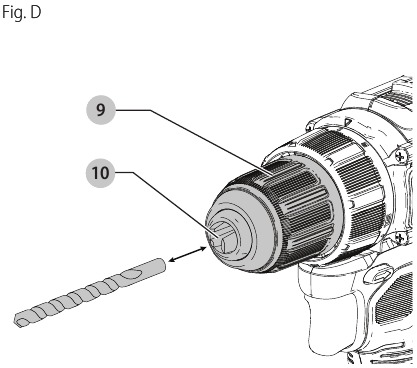

Een bit of accessoire installeren in een sleutelloze boorkop

Probeer niet om boorbits (of andere accessoires) vast te draaien door het voorste deel van de boorkop vast te pakken en het gereedschap aan te zetten. Beschadiging van de boorkop en persoonlijk letsel kunnen het gevolg zijn. Vergrendel altijd de triggerschakelaar en ontkoppel het gereedschap van de stroombron wanneer u accessoires verwisselt.

Zorg er altijd voor dat de bit goed vastzit voordat u het gereedschap start. Een losse bit kan uit het gereedschap worden geworpen, wat mogelijk persoonlijk letsel kan veroorzaken.

(Fig. D)
Om een boor of ander accessoire te plaatsen, volgt u deze stappen.

1. Schakel het gereedschap uit en verwijder de accu.
2. Pak de zwarte huls van de boorkop met één hand vast en gebruik de andere hand om het gereedschap vast te zetten. Draai de huls ver genoeg tegen de klok in om de gewenste accessoire te kunnen plaatsen.
3. Plaats de accessoire ongeveer 19 mm (3/4") in de boorkop en draai hem stevig vast door de boorkophuls vast te pakken en met één hand met de klok mee te draaien terwijl u het gereedschap met de andere hand vasthoudt. Wanneer de boorkop bijna is vastgedraaid, hoort u een klikgeluid. Na 4-6 klikken is de boorkop stevig vastgedraaid rond de accessoire. Uw gereedschap is uitgerust met een automatisch asvergrendelingsmechanisme. Hierdoor kunt u de boorkop met één hand openen en sluiten.

Zorg ervoor dat u de boorkop vastdraait met één hand op de boorkophuls en één hand die het gereedschap vasthoudt voor maximale stevigheid.
Om de accessoire los te maken, herhaalt u stap 1 en 2 hierboven.

Snelheidsselectie

(Fig. A)
Het gereedschap heeft twee snelheidsinstellingen voor meer veelzijdigheid.
OPMERKING: Verander de snelheid niet wanneer het gereedschap draait.
Laat het gereedschap altijd volledig tot stilstand komen voordat u de snelheid verandert.

1. Om snelheid 1 (hogere koppelinstelling) te selecteren, schuift u de snelheidsselector naar achteren (weg van de boorkop).
2. Om snelheid 2 (lagere koppelinstelling) te selecteren, schuift u de snelheidsselector naar voren (richting de boorkop).

Als het gereedschap niet van snelheid verandert, controleer dan of de snelheidsschakelaar volledig is ingeschakeld in de voorste of achterste positie.

Modusselectie

(Fig. A)
De modusselectiekrans kan worden gebruikt om de juiste bedrijfsmodus te selecteren, afhankelijk van de geplande toepassing.
Om te selecteren, draait u de krans totdat het gewenste symbool is uitgelijnd met de pijl.

Wanneer de modusselectiekrans in de boor- of klopboorstand staat, zal de boor niet slippen. De boor kan vastlopen bij overbelasting, wat een plotselinge draai kan veroorzaken.

Symbool	Modus
	Boren
1-15	Schroeven (hoger getal = groter koppel)
	Klopboren

WERKING

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de accu voordat u afstellingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

De accu plaatsen en verwijderen

OPMERKING: Voor het beste resultaat moet uw accu volledig opgeladen zijn.

(Fig. E)
Om de accu in de handgreep van het gereedschap te plaatsen, lijnt u de accu uit met de rails in de handgreep van het gereedschap en schuift u deze in de handgreep totdat de accu stevig in het gereedschap zit en zorg ervoor dat deze niet losraakt.
Om de accu uit het gereedschap te verwijderen, drukt u op de ontgrendelknop en trekt u de accu stevig uit de handgreep van het gereedschap. Plaats hem in de oplader zoals beschreven in het opladergedeelte van deze handleiding.

Juiste handpositie

Om het risico op ernstig persoonlijk letsel te verminderen, ALTIJD de juiste handpositie gebruiken zoals afgebeeld.

Om het risico op ernstig persoonlijk letsel te verminderen, ALTIJD stevig vasthouden in afwachting van een plotselinge reactie.

(Fig. F)
De juiste handpositie vereist één hand op de hoofdgreep en de andere hand die de accu vasthoudt .

Triggerschakelaar met variabele snelheid en vooruit/achteruit-bedieningsknop

(Fig. A, G)
Het gereedschap wordt in- en uitgeschakeld door de triggerschakelaar met variabele snelheid in te drukken en los te laten. Hoe verder de trigger wordt ingedrukt, hoe hoger de snelheid van het gereedschap. Uw gereedschap is uitgerust met een rem. De boorkop stopt zodra de triggerschakelaar volledig is losgelaten.
Een vooruit/achteruit-bedieningsknop bepaalt de draairichting van het gereedschap en dient ook als vergrendelknop.

• Om rotatie vooruit (met de klok mee) te selecteren, laat u de trigger los en drukt u op de vooruit/achteruit-bedieningsknop aan de rechterkant van het gereedschap.
• Om achteruit (tegen de klok in) te selecteren, drukt u op de vooruit/achteruit-bedieningsknop aan de linkerkant van het gereedschap.

OPMERKING: De middelste positie van de bedieningsknop vergrendelt het gereedschap in de uit-stand. Wanneer u de positie van de bedieningsknop verandert, moet u ervoor zorgen dat de trigger is losgelaten.

OPMERKING: Continu gebruik in het variabele snelheidsbereik wordt niet aanbevolen. Het kan de schakelaar beschadigen en moet worden vermeden.

OPMERKING: De eerste keer dat het gereedschap wordt gebruikt nadat de draairichting is veranderd, kunt u een klik horen bij het opstarten. Dit is normaal en duidt niet op een probleem.

Werklicht

(Fig. A)
Het werklicht wordt geactiveerd wanneer de triggerschakelaar wordt ingedrukt en schakelt automatisch uit 20 seconden nadat de triggerschakelaar is losgelaten. Als de triggerschakelaar ingedrukt blijft, blijft het werklicht branden.

OPMERKING: Het werklicht is bedoeld om het onmiddellijke werkoppervlak te verlichten en is niet bedoeld om als zaklamp te worden gebruikt.

Een toepassing uitvoeren

Om het risico op persoonlijk letsel te verminderen, ALTIJD ervoor zorgen dat het werkstuk stevig is verankerd of vastgeklemd.

Wacht altijd tot de motor volledig tot stilstand is gekomen voordat u de draairichting verandert.

(Fig. A)

Voorafgaand aan het uitvoeren van werkzaamheden

• Stel de snelheidsselector in. Raadpleeg Snelheidsselectie.
• Plaats de juiste bit of accessoire in de boorkop. Raadpleeg Een bit of accessoire installeren in een sleutelloze boorkop.

• Gebruik dit gereedschap niet om gemakkelijk brandbare of explosieve vloeistoffen (benzine, alcohol, enz.) te mengen of te verpompen.
• Meng of roer geen ontvlambare vloeistoffen die als zodanig zijn gelabeld.

Schroeven

Uw gereedschap heeft een koppeling met instelbaar koppel voor het indraaien en verwijderen van een breed scala aan bevestigingsmiddelen in verschillende vormen en maten. De nummers 1-15 op de modusselectiekrans worden gebruikt om een koppelbereik in te stellen voor het schroeven. Hoe hoger het nummer op de krans, hoe hoger het koppel en hoe groter de bevestiger die kan worden aangedraaid.

1. Draai de modusselectiekrans naar de gewenste positie. Raadpleeg Modusselectie.
2. Trek aan de triggerschakelaar en oefen druk uit in een rechte lijn met de bit totdat de bevestiger op de gewenste diepte in het werkstuk zit.

Aanbevelingen voor schroeven

• Begin met lagere koppelinstellingen en ga vervolgens naar hogere koppelinstellingen om schade aan het werkstuk of de bevestiger te voorkomen.
• Maak een paar proefruns in afval of op onzichtbare delen van het werkstuk om de juiste positie van de modusselectiekrans te bepalen.

Boren

1. Draai de modusselectiekrans naar het boorsymbool. Raadpleeg Modusselectie.
2. Plaats de boor in contact met het werkstuk.
   OPMERKING: Gebruik alleen een scherpe boor.
3. Trek aan de triggerschakelaar en oefen druk uit in een rechte lijn met de bit totdat deze de gewenste diepte bereikt.

De boor kan vastlopen bij overbelasting, wat een plotselinge draai kan veroorzaken. Verwacht altijd het vastlopen. Houd de boor stevig vast om de draaiende beweging te controleren en letsel te voorkomen.

4. Laat de motor draaien wanneer u de bit terugtrekt uit een geboord gat om vastlopen te voorkomen.

Aanbevelingen voor boren

• Oefen bij het boren altijd druk uit in een rechte lijn met de bit, maar duw niet hard genoeg om de motor te laten vastlopen of de bit te laten afwijken.
• ALS DE BOOR VASTLOOPT:
  • LAAT DE TRIGGERSCHAKELAAR ONMIDDELLIJK LOS, verwijder de boor uit het werk en bepaal de oorzaak van het vastlopen.
  • DRUK DE TRIGGERSCHAKELAAR NIET AAN EN UIT IN EEN POGING OM EEN VASTGELOPEN BOOR TE STARTEN - DIT KAN DE BOOR BESCHADIGEN.
  • Om het vastlopen of doorbreken van het materiaal te minimaliseren, vermindert u de druk op de boor en leidt u de bit door het laatste deel van het gat.
• Grote gaten (7,9 mm tot 12,7 mm [5/16" tot 1/2"]) in staal kunnen gemakkelijker worden gemaakt als eerst een pilotgat (4 mm tot 4,8 mm [5/32" tot 3/16"]) wordt geboord.
• Als u dun materiaal of materiaal boort dat gevoelig is voor splintervorming, gebruik dan een houten "achtergrond"-blok om schade aan het werkstuk te voorkomen.

Klopboren

DCD709

Gebruik alleen hardmetalen of metselwerkbits die zijn geclassificeerd voor percussieboren.

1. Selecteer het gewenste snelheids-/koppelbereik met de snelheidsselector om de snelheid en het koppel aan te passen aan de geplande bewerking. Draai de modusselectiekrans naar het klopboorsymbool.
2. Trek aan de trigger en oefen net genoeg druk uit op de hamer om te voorkomen dat deze overmatig stuitert of van de bit "omhoog komt".

Aanbevelingen voor klopboren

• Te veel kracht veroorzaakt lagere boorsnelheden, oververhitting en een lagere boorsnelheid.
• Een soepele, gelijkmatige materiaalstroom geeft de juiste boorsnelheid aan.
• Boor recht en houd de bit in een rechte hoek op het werk. Oefen geen zijwaartse druk uit op de bit tijdens het boren, omdat dit verstopping van de bitgroeven en een lagere boorsnelheid veroorzaakt.
• Wanneer u diepe gaten boort, als de hamersnelheid begint af te nemen, trekt u de bit gedeeltelijk uit het gat terwijl het gereedschap nog draait om vuil uit het gat te verwijderen.

ONDERHOUD

Om het risico op ernstig persoonlijk letsel te verminderen, schakelt u het apparaat uit en verwijdert u de batterij voordat u aanpassingen maakt of hulpstukken of accessoires verwijdert/installeert. Een onbedoelde start kan letsel veroorzaken.

Reinigen

Blaas vuil en stof minstens één keer per week uit alle ventilatieopeningen met schone, droge lucht. Om het risico op oogletsel te minimaliseren, dient u altijd een goedgekeurde oogbescherming te dragen bij het uitvoeren van deze procedure.

Gebruik nooit oplosmiddelen of andere agressieve chemicaliën om de niet-metalen onderdelen van het gereedschap te reinigen. Deze chemicaliën kunnen de plastic materialen die in deze onderdelen worden gebruikt, verzwakken. Gebruik een doek die alleen is bevochtigd met water en milde zeep. Laat nooit vloeistof in het gereedschap komen; dompel nooit een onderdeel van het gereedschap in een vloeistof.

Accessoires

Aangezien accessoires, anders dan die worden aangeboden door DeWALT, niet zijn getest met dit product, kan het gebruik van dergelijke accessoires met dit gereedschap gevaarlijk zijn. Om het risico op letsel te verminderen, mogen alleen door DeWALT aanbevolen accessoires met dit product worden gebruikt.

Aanbevolen accessoires voor gebruik met uw gereedschap zijn tegen extra kosten verkrijgbaar bij uw lokale dealer of erkend servicecentrum.

Riemhaak en bithouder

(Fig. A)
Optionele accessoire

Om het risico op ernstig persoonlijk letsel te verminderen, gebruikt u ALLEEN de riemhaak van het gereedschap om het gereedschap aan een werkriem te hangen. Gebruik de riemhaak NIET voor het vastbinden of vastzetten van het gereedschap aan een persoon of object tijdens gebruik. Hang het gereedschap NIET boven het hoofd of hang er objecten aan de riemhaak.

Om het risico op ernstig persoonlijk letsel te verminderen, zorgt u ervoor dat de schroef waarmee de riemhaak is bevestigd, goed vastzit.

Gebruik bij het bevestigen of vervangen van de riemhaak of de bithouder alleen de meegeleverde schroef . Zorg ervoor dat u de schroef goed vastdraait.
De riemhaak en de bithouder kunnen aan beide zijden van het gereedschap worden bevestigd met behulp van de meegeleverde schroef , om tegemoet te komen aan links- of rechtshandige gebruikers. Als de riemhaak of de bithouder helemaal niet gewenst is, kunnen ze van het gereedschap worden verwijderd.
Om de riemhaak of de bithouder te verplaatsen, verwijdert u de schroef waarmee deze op zijn plaats wordt gehouden en monteert u deze opnieuw aan de andere kant. Zorg ervoor dat u de schroef goed vastdraait.

Reparaties

De oplader en de accu kunnen niet worden gerepareerd.

Om de VEILIGHEID en BETROUWBAARHEID van het product te waarborgen, dienen reparaties, onderhoud en afstelling (inclusief het inspecteren en vervangen van de borstels) te worden uitgevoerd door een DeWALT-fabrieksservicecentrum of een door DeWALT erkend servicecentrum. Gebruik altijd identieke vervangingsonderdelen.

SPECIFICATIES

www.DeWALT-LA.com
Vragen? Bezoek ons op het World Wide Web op www.DeWALT.com

Referenties

• DEWALT - Seleccione su país
• DEWALT® Power Tools Official Site | Guaranteed Tough®

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DeWalt DCD708, DCD709, DCD709D2-BR handleiding

Dit vind je misschien ook leuk

DEWALT DCD708, DCD709 - 20V Max 1/2" (13 mm) Brushless Cordless Drill Driver/Hammerdrill Handleiding

Beschikbare talen
