Leica SL2 - Snelstartgids digitale camera

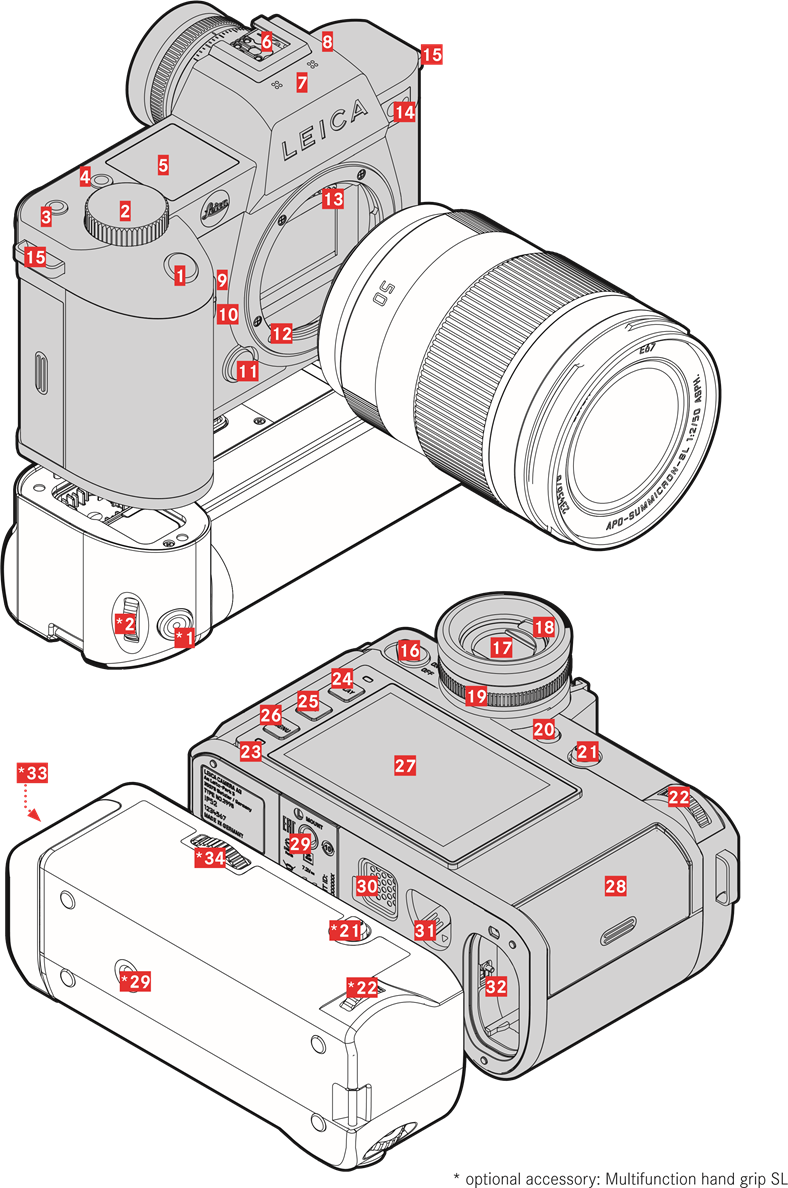

ONDERDELEN

1. Ontspanknop
   Tik:
   • Autofocus
   • Activering van belichtingsmeting en belichtingsregeling
     Volledig indrukken:
   • Ontspanknop
   • Video-opname Start/Stop
     in stand-by modus:
   • De camera wordt opnieuw geactiveerd
2. Voorste instelwiel
   in het menu:
   • Bladeren door de menuschermen
     in opnamemodus:
   • afhankelijk van de belichtingsmodus, configureerbaar (zie tabel onder "Wieltoewijzing")
     in weergavemodus:
   • In-/uitzoomen op het frame
3. FN-knop**
   in opnamemodus:
   • Foto: ISO
   • Video: ISO (Cine: Exposure Index)
4. FN-knop**
   in opnamemodus:
   • Modus wijzigen foto/video
     in weergavemodus:
   • Een opname markeren/beoordelen
5. Bovenste display
   • Bedrijfsmodus instellen
   • Opnamegegevens
   • Camerainformatie
6. Accessoireschoen
   Aanbevolen flitsers: Leica SF 40, SF 64 en SF 58
7. Microfoon
   Geluid wordt in stereo opgenomen
8. Luidspreker
9. FN-knop**
   in opnamemodus:
   • Foto: Vergroting
   • Video: Microphone Gain
10. FN-knop**
    in opnamemodus:
    • De AF-meetmethode instellen
11. Lensontgrendelingsknop
12. Leica L-bajonet

13. Contactstrip
14. Zelfontspanner LED / AF-hulplicht / Sensor voor belichtingsmeting

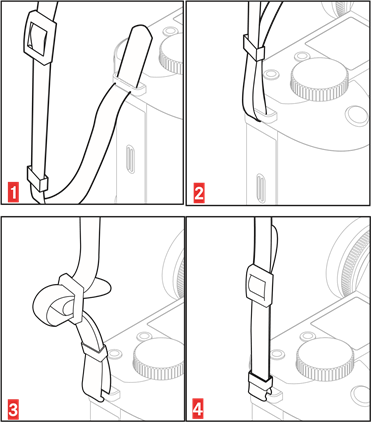

15. Bandlussen

16. Hoofdschakelaar
    De camera AAN/UIT zetten
17. Zoekereepstuk
18. Oogsensor
    Beschikbare instellingen: Alleen LCD-scherm / Alleen EVF / Automatische omschakeling
19. Dioptrie instelring
    Instelbereik: -4/+2 dioptrie

20. FN-knop**
    EVF/LCD-scherm omschakelen
21. Joystick
    in het menu:
    • Menubediening
      in opnamemodus:
    • Het AF-meetveld verschuiven
    • Belichtingsvergrendeling (ingedrukt houden)
      in weergavemodus:
    • Scrollen
    • Videoweergave bediening
22. Duimwiel
    in het menu:
    • Menubediening
      in opnamemodus:
    • afhankelijk van de belichtingsmodus, configureerbaar (zie tabel onder "Wieltoewijzing")
      in weergavemodus:
    • Scrollen
    • Videoweergave bediening
23. Status LED
    • Toegang tot geheugenkaart
    • De WLAN-functie gebruiken
    • Opladen via USB
24. PLAY-knop (Afspelen)
    • Omschakelen tussen foto- en weergave-/ reviewmodus
    • Terugkeren naar weergave op volledig scherm
25. FN-knop**
    in de weergave-/reviewmodus:
    • Info-displays omschakelen
26. MENU-knop (Menu)
    in het menu:
    • Bladeren door de menuschermen
      in opnamemodus:
    • Toegang tot het menu
      in weergavemodus:
    • Toegang tot het weergave-/reviewmenu

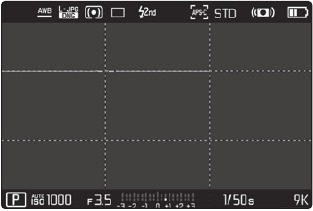

27. LCD-scherm

    3,2" TFT LCD, 1080 x 720 pixels, 2.332.800 dots, aanraakscherm
28. Geheugenkaartsleuf
    UHS-II, UHS-I, SD/SDHC/SDXC

29. Statiefschroefdraad
    A 1⁄4 DIN 4503 (1⁄4") met roestvrij staal in de basis
30. Contact voor multifunctionele handgreep
31. Batterij ontgrendelingshendel
32. Batterijvak

33. *In de handgreep geïntegreerd batterijvak
34. *Handgreepvergrendeling

** Fabrieksinstellingen. Kort indrukken: Oproepen van toegewezen functie. Lang indrukken: Toewijzing wijzigen (keuzelijst).

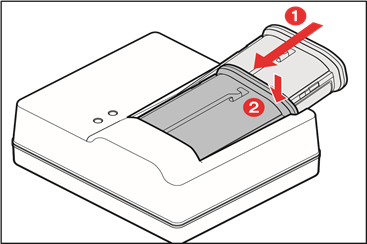

DE BATTERIJ OPLADEN

*voor een volledig ontladen batterij

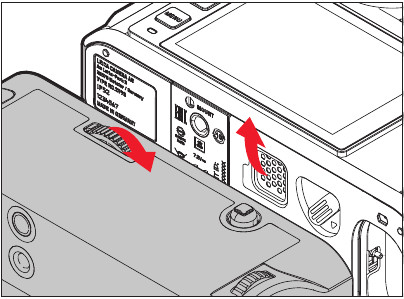

DE MULTIFUNCTIONELE HANDGREEP BEVESTIGEN*

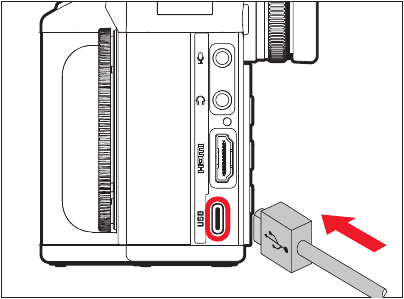

USB LADEN/DATAOVERDRACHT

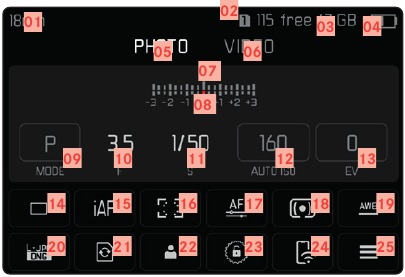

STATUSDISPLAY FOTO

1. Brandpuntsafstand
2. Gebruikte geheugenkaart
3. Resterende geheugencapaciteit
4. Batterijcapaciteit
5. Menusectie FOTO
6. Menusecties VIDEO
7. Lichtbalans
8. Schaal voor belichtingscompensatie
9. Belichtingsmodus
10. Belichtingswaarde
11. Sluitertijd
12. ISO-gevoeligheid
13. Belichtingscompensatie WAARDE
14. Beeldmodus (Picture sequence)
15. Autofocusmodus

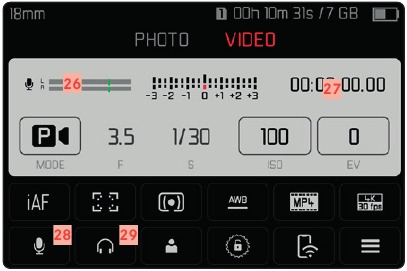

STATUSDISPLAY VIDEO

16. Autofocus meetmethode
17. Autofocus instellingen
18. Belichtingsmeetmethode
19. Witbalansmodus
20. Bestandsformaat/compressieniveau/resolutie
21. Een geheugenkaart formatteren
22. Gebruikersprofiel
23. De instelwielen vergrendelen/ontgrendelen
24. Leica FOTOS
25. Hoofdmenu
26. Microfoon opnameniveau
27. Opnametijd
28. Opnameniveau
29. Hoofdtelefoonvolume

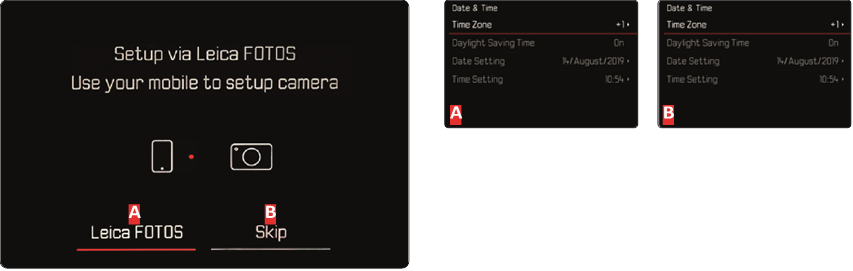

EERSTE START/APP-VERBINDING

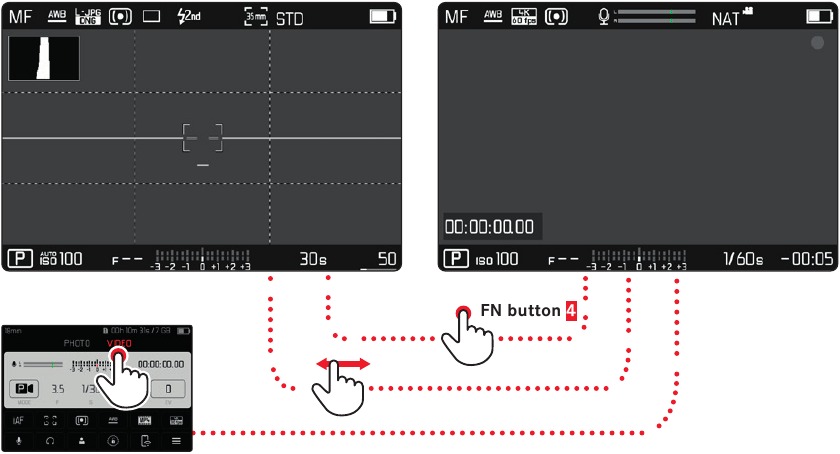

OMSCHAKELEN: FOTO/VIDEO

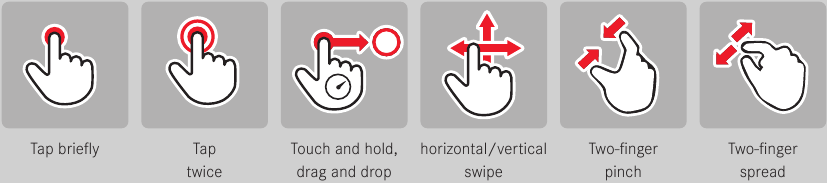

GEBAARBESTURING

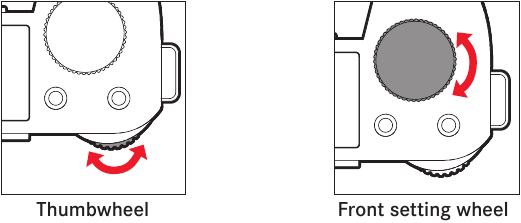

WIELTOEWIJZING (fabrieksinstellingen)

		Functietoewijzing optioneel voor duimwiel of instelwiel vooraan
AF Lens		Program shift (Programma verschuiven)	Exposure Compensation (Belichtingscompensatie)
		Exposure Compensation (Belichtingscompensatie)	Microphone Gain (Microfoonversterking)
		Exposure Compensation (Belichtingscompensatie)	Shutter speed (Sluitertijd)
		Aperture (Diafragma)	Exposure Compensation (Belichtingscompensatie)
			Shutter speed (Sluitertijd)
MF Lens		Magnification (Vergroting)	Exposure Compensation (Belichtingscompensatie)
		Magnification (Vergroting)	Exposure Compensation (Belichtingscompensatie)
		Magnification (Vergroting)	Shutter speed (Sluitertijd)

De functietoewijzing kan worden geschakeld tussen de twee wielen.

• Selecteer Direct Access Settings (Instellingen voor directe toegang) in het hoofdmenu
• Selecteer Wheel Assignment (AF Lenses) (Wieltoewijzing (AF-lenzen)) / Wheel Assignment (MF Lenses) (Wieltoewijzing (MF-lenzen)) in het submenu
• Selecteer de gewenste instelling

LEICA FOTOS APP

Ervaar de nieuwe Leica FOTOS app. De Leica FOTOS app is een digitale tool met tal van opwindende mogelijkheden en stelt de fotograaf in staat meer uit zijn Leica-camera te halen dan ooit tevoren. U kunt nu al uw WLAN-compatibele Leica-camera's via een enkele app koppelen om gemakkelijk en direct beelden over te brengen, de essentie van onvergetelijke momenten vast te leggen, uw foto's te beheren, te optimaliseren en te delen – altijd en overal.

TECHNISCHE GEGEVENS

CAMERA

Aanduiding
Leica SL2

Cameratype
Mirrorless full-frame systeemcamera

Type nr.
2998

Bestelnummer
10 854 EU/JP/US (zwart), 10 856 ROW (zwart)

Buffergeheugen
4 GB
DNG™: 78 opnamen
JPG: > 100 opnamen

Opslagmedium
UHS-II (aanbevolen), UHS-I, SD/SDHC/SDXC-geheugenkaart

Materiaal
Volledig metalen behuizing van aluminium en magnesium, kunstlederen bekleding, spatwaterdicht conform IEC-norm 60529 (beschermingsklasse IP54).

Lensvatting
Leica L bajonet met contactstrip voor communicatie tussen lens en camera

Bedrijfsomstandigheden
-10 tot +40°C

Afmetingen (BxHxD)
146 x 107 x 42 mm

Gewicht
ca. 835 g (zonder batterij)

SENSOR

Sensorgrootte
CMOS-sensor, pixelgrootte: 4,3 µm
Fullframe (47,3 MP): 8368 x 5584 pixels
APS-C (20,2 MP): 5504 x 3664 pixels

Beeldresolutie
DNG™: 8368 x 5584 pixels (46,7 MP)
JPG: 8368 x 5584 pixels (46,7 MP), 6000 x 4000 pixels (24 MP), 4272 x 2848 pixels (12 MP)

ZOEKER/LCD-PANEEL

Zoeker (EVF)
Resolutie: 5.760.000 pixels (dots), 120 fps, vergroting: 0,78x, beeldverhouding: 4:3, beelddekking: 100%, oogafstand: 21 mm, instelbereik +2/-4 dioptrieën, met oogsensor voor automatische omschakeling tussen zoeker en LCD-paneel, tijdsvertraging 0,005 s

LCD-paneel
3,2" (backlight LED) met anti-vingerafdruk en anti-kras coating, 2.100.000 pixels (dots), formaat 3:2, touch bediening beschikbaar

UITRUSTING

WLAN
De Leica FOTOS app is vereist om de WLAN-functie te gebruiken. De Leica-app is beschikbaar in de Apple App Store™ of de Google Play Store™. Voldoet aan Wi-Fi IEEE802.11b/g/n, 2,4 GHz, kanaal 1-11 (2412-2462 MHz) en Wi-Fi IEEE802.11ac, 2,4 GHz & 5 GHz, kanaal 39-48 (5180-5240 MHz), kanaal 52-64 (5260-5320 MHz), kanaal 100-140 (5500-5700 MHz) (standaard WLAN-protocol), encryptiemethode: WLAN-compatibel WPA™/ WPA2™

Bluetooth
Bluetooth v4.2 (Bluetooth Low Energy (BLE)), 2402 tot 2480 MHz

Menu talen
Engels, Duits, Frans, Italiaans, Spaans, Russisch, Japans, Vereenvoudigd Chinees, Traditioneel Chinees, Koreaans

VOEDING

Oplaadbare batterij (Leica BP-SCL4)
Lithium-ion oplaadbare batterij, nominale spanning: 7,2 V (DC)SIGN** capaciteit: 1860 mAh (min.), ca. 370 opnamen (gebaseerd op CIPA-standaard, zonder EVF); oplaadtijd: ca. 140 min (na diepe ontlading); fabrikant: Panasonic Energy (Wuxi) Co. Ltd., Made in China

Oplader (Leica BC-SCL4)
Input: AC 100–240 V, 50/60 Hz, 0.25 A, automatic switchover (automatische omschakeling); Output: DC 8.4 V 0.85 A; Manufacturer (Fabrikant): Salom Electric (Xiamen) Co., Ltd., Made in China

U vindt de fabricagedatum van uw camera op de stickers in de garantiekaart en/of op de verpakking. De datumnotatie is jaar/maand/dag. Onder voorbehoud van wijzigingen in ontwerp en productie.

VEILIGHEIDSINSTRUCTIES

ALGEMENE INFORMATIE

• Gebruik uw camera niet in de onmiddellijke nabijheid van apparaten met sterke magnetische, elektrostatische of elektromagnetische velden (bijv. inductiekookplaten, magnetrons, televisietoestellen of computermonitoren, videogameconsoles, mobiele telefoons, zendapparatuur). Hun elektromagnetische velden kunnen de opnames verstoren.
• Sterke magnetische velden, bijvoorbeeld van luidsprekers of grote elektromotoren, kunnen de opgeslagen beeldgegevens beschadigen of de opname verstoren.
• Schakel de camera uit, verwijder de batterij en schakel de camera weer in in geval van een storing als gevolg van de effecten van elektromagnetische velden.
• Gebruik de camera niet in de onmiddellijke nabijheid van radiozenders of hoogspanningsleidingen. Hun elektromagnetische velden kunnen de opnames verstoren.
• Bewaar kleine onderdelen, bijvoorbeeld het afdekkapje van de accessoireschoen, altijd als volgt:
  • buiten bereik van kinderen
  • op een veilige plaats, waar ze niet verloren of gestolen kunnen worden
• State-of-the-art elektronische componenten zijn gevoelig voor statische ontlading. Aangezien mensen gemakkelijk ladingen van enkele 10.000 volt kunnen oppikken door op synthetische tapijten te lopen, kan een ontlading optreden wanneer u de camera aanraakt, en vooral wanneer deze op een geleidende ondergrond wordt geplaatst. Een statische ontlading op de camerabehuizing vormt geen risico voor de elektronica. Ondanks ingebouwde veiligheidscircuits, moet u direct contact met externe camera-aansluitingen, zoals die in de flitsschoen, vermijden.
• Zorg ervoor dat de sensor voor lensdetectie (6-bits codering) in de bajonet niet vuil wordt of bekrast raakt. U moet eveneens direct contact van de bajonet met zandkorrels of soortgelijke deeltjes vermijden, aangezien deze onherstelbare schade kunnen veroorzaken. Dit onderdeel mag alleen worden schoongemaakt met een droge doek (bij systeemcamera's).
• Gebruik een katoenen of linnen doek in plaats van een microvezeldoek van een opticien (synthetisch) bij het reinigen van de contacten. Zorg ervoor dat u eventuele elektrostatische lading ontlaadt door bewust een verwarmings- of waterleiding aan te raken (geleidend, geaard materiaal). Vuilafzettingen en oxidatie op de contacten kunnen worden vermeden door uw camera op een droge plaats te bewaren met de lensdop en de flitsschoen/zoekerdoppen (bij systeemcamera's) bevestigd.
• Gebruik alleen accessoires die voor dit model zijn gespecificeerd om fouten, kortsluiting of elektrische schok te voorkomen.
• Probeer niet zelf onderdelen van de behuizing (deksels) te verwijderen. Reparaties mogen alleen worden uitgevoerd door erkende servicecentra.
• Bescherm de camera tegen contact met insectensprays en andere agressieve chemicaliën. Wasbenzine, verdunner en alcohol mogen niet worden gebruikt voor het reinigen. Sommige chemicaliën en vloeistoffen kunnen de camerabehuizing of de oppervlakteafwerking beschadigen.
• Van rubber en plastic is bekend dat ze agressieve chemicaliën afgeven en mogen daarom niet gedurende langere tijd in contact worden gehouden met de camera.
• Voorkom dat er zand, stof of water in de camera binnendringt, bijvoorbeeld tijdens sneeuwval, regen of op het strand. Wees extra voorzichtig bij het verwisselen van de lens (bij systeemcamera's) en bij het plaatsen of verwijderen van de geheugenkaart en de oplaadbare batterij. Zand en stof kunnen de camera, de lens, de geheugenkaart en de batterij beschadigen. Vocht kan storingen en onherstelbare schade aan de camera en de geheugenkaart veroorzaken.

LENS

• Een cameralens kan het effect van een vergrootglas hebben wanneer deze wordt blootgesteld aan direct zonlicht van voren. De camera moet daarom worden beschermd tegen langdurige blootstelling aan direct zonlicht.
• Het bevestigen van de lensdop en het bewaren van de camera in de schaduw of idealiter in de cameratas, zal helpen schade aan de binnenkant van de camera te voorkomen.

OPLAADBARE BATTERIJ

• Oneigenlijk gebruik van de batterijen of het gebruik van niet-goedgekeurde batterijtypen kan leiden tot een explosie!
• Stel de oplaadbare batterij niet gedurende langere tijd bloot aan zonlicht, hitte, vochtigheid of vocht. Evenzo mogen de batterijen niet in een magnetron of een hogedrukcontainer worden geplaatst, omdat dit brand- of explosiegevaar oplevert.
• Laad of plaats in geen geval een vochtige of natte batterij in de camera!
• Een veiligheidsklep in de batterij zorgt ervoor dat eventuele overtollige druk veroorzaakt door onjuiste behandeling veilig wordt afgevoerd. Het is niettemin belangrijk om een opgezwollen batterij onmiddellijk weg te gooien. Deze kan explosiegevaar opleveren!
• Houd de batterijcontacten schoon en gemakkelijk toegankelijk. Hoewel lithium-ionbatterijen zijn beveiligd tegen kortsluiting, moeten ze nog steeds worden beschermd tegen contact met metalen voorwerpen zoals paperclips of sieraden. Een kortgesloten batterij kan erg heet worden en ernstige brandwonden veroorzaken.
• Wanneer een batterij per ongeluk valt, zorg er dan voor dat u de behuizing en de contacten onmiddellijk controleert op eventuele schade. Een beschadigde batterij kan de camera beschadigen.
• De batterij moet uit de camera of oplader worden verwijderd en onmiddellijk worden vervangen in geval van een vreemde geur, verkleuring, vervorming, oververhitting of lekkage. Voortgezet gebruik van de batterij kan leiden tot oververhitting, wat brand en/of explosie kan veroorzaken!
• Gooi batterijen nooit in open vuur, omdat ze kunnen exploderen!
• Houd de batterij uit de buurt van warmtebronnen in geval van lekkage of een brandgeur. Gelekte vloeistof kan vlam vatten!
• Het gebruik van andere laders die niet zijn goedgekeurd door Leica Camera AG kan schade aan de batterijen veroorzaken – en in extreme gevallen – ernstig of levensbedreigend letsel.
• Zorg ervoor dat het stopcontact te allen tijde vrij toegankelijk is.
• De oplaadkabel voor in de auto mag nooit worden aangesloten terwijl de oplader op het elektriciteitsnet is aangesloten.
• Probeer niet de batterij of de oplader te openen. Reparaties mogen alleen worden uitgevoerd door erkende servicecentra.
• Houd batterijen buiten bereik van kinderen. Batterijen kunnen verstikking veroorzaken bij inslikken.

OPLADER

• Het gebruik van de oplader in de buurt van radio-ontvangers kan de ontvangst verstoren. Zorg voor een afstand van ten minste 1 m tussen de oplader en de ontvanger.
• Wanneer de oplader in gebruik is, kan deze een zoemend geluid produceren – dit is normaal en geen storing.
• Koppel de oplader los van het elektriciteitsnet wanneer deze niet in gebruik is, omdat deze een zeer kleine hoeveelheid elektriciteit verbruikt, zelfs wanneer er geen batterij is geplaatst.
• Houd de contacten van de oplader altijd schoon en veroorzaak nooit kortsluiting.

GEHEUGENKAART

• Verwijder nooit de geheugenkaart tijdens een gegevensopslag- of kaartleesproces. De camera mag niet worden uitgeschakeld of worden blootgesteld aan schokken of trillingen tijdens het werken.
• Open het compartiment niet en verwijder de geheugenkaart of batterij niet terwijl de status-LED knippert om aan te geven dat de camera de geheugenkaart aan het gebruiken is. Gegevens op de kaart kunnen anders worden vernietigd en er kunnen camerafouten optreden.
• Laat geheugenkaarten niet vallen en buig ze niet, omdat dit schade veroorzaakt en resulteert in het verlies van opgeslagen gegevens.
• Raak de aansluitingen op de achterkant van de geheugenkaart niet aan en houd ze schoon en droog.
• Houd geheugenkaarten buiten bereik van kinderen. Het inslikken van een geheugenkaart kan verstikking veroorzaken.

SENSOR

Kosmische straling (bijv. tijdens vluchten) kan pixeldefecten veroorzaken.

DRAAGRIEM

• Nadat u de draagriem hebt bevestigd, moet u ervoor zorgen dat de clips correct zijn gemonteerd om te voorkomen dat de camera valt.
• Draagriemen zijn meestal gemaakt van zeer robuust materiaal. U moet hem daarom buiten bereik van kinderen houden. Een draagriem is geen speelgoed en vormt een risico op verwurging.
• Gebruik de draagriem alleen voor het beoogde doel op een camera of op een verrekijker. Elk ander gebruik vormt een risico op letsel en kan mogelijk leiden tot schade aan de draagriem en is daarom niet toegestaan.
• Draagriemen mogen ook niet worden gebruikt voor camera's/verrekijkers tijdens sportactiviteiten met een hoog risico om verstrikt te raken in de draagriem (bijv. bergbeklimmen en soortgelijke buitenactiviteiten).

STATIEF

• Wanneer u een statief gebruikt, zorg er dan voor dat het stevig staat en draai de camera alleen door aan het statief te draaien, niet aan de camera zelf.
• Zorg ervoor dat de statiefschroef alleen met de hand wordt vastgedraaid.
• Vermijd het transport van de camera terwijl het statief is bevestigd. U kunt uzelf of anderen verwonden en de camera kan beschadigd raken.

FLITS

Het gebruik van incompatibele flitsers met uw Leica SL2 kan leiden tot onherstelbare schade aan de camera en/of de flitser.
