Leica M-A Handmatig

VOORWOORD

Geachte klant,
We hopen dat u vele jaren met plezier foto's zult maken met uw nieuwe Leica M-A. Lees eerst deze handleiding aandachtig door om vertrouwd te raken met de volledige reeks functies die uw camera te bieden heeft. Volledige informatie over de Leica M-A is beschikbaar op https://leica-camera.com.
Leica Camera AG

LEVERINGSOMVANG

Controleer voordat u uw camera voor het eerst gebruikt of de meegeleverde accessoires compleet zijn*.

• Leica M-A
• Bajonetafdekking camera
• Draagriem
• Snelgids
• Insert (Leica Account)
• Inspectiecertificaat

ONDERDELEN/ACCESSOIRES

Gedetailleerde informatie over het nieuwste, uitgebreide assortiment reserveonderdelen/accessoires voor uw camera is verkrijgbaar bij Leica Customer Care of op de website van Leica Camera AG:
https://leica-camera.com/en-int/photography/accessories
Alleen de accessoires die door Leica Camera AG in deze handleiding worden genoemd en beschreven, mogen in combinatie met de camera worden gebruikt. Deze accessoires zijn uitsluitend voor dit product bedoeld. Het gebruik van accessoires van derden kan leiden tot storingen en in bepaalde gevallen schade veroorzaken.
Lees de paragrafen "Juridische informatie", "Veiligheidsinformatie" en "Algemene informatie" voordat u uw camera voor het eerst gebruikt om schade aan het product, letsel en andere risico's te voorkomen.

ALGEMENE INFORMATIE

Raadpleeg het hoofdstuk "Verzorging/Opslag" voor meer informatie over wat u moet doen als er zich problemen voordoen.

CAMERA/LENS

• Noteer het serienummer van uw camera en lenzen, want dit is van groot belang in geval van verlies.
• Afhankelijk van het model is het serienummer van uw camera gegraveerd op de flitsschoen of aan de onderkant van de camera.
• Er moet altijd een lens of de bajonetafdekking van de camera zijn aangebracht om te voorkomen dat er stof enz. in de camera komt.
• Om dezelfde reden moeten lenzen snel en in een zo stofvrij mogelijke omgeving worden verwisseld.
• Bajonetafdekkingen voor camera's of achterste lensdoppen mogen niet in uw broekzak worden bewaard, omdat ze stof aantrekken dat in de camera kan komen wanneer u ze terugplaatst.

FILM

• Zorg ervoor dat de ISO-waarde van de film correct is ingesteld op de ISO-geheugenknoppen.
• Laat belichte films direct ontwikkelen.

Betekenis van de verschillende categorieën informatie in deze handleiding

Opmerking
Aanvullende informatie

Het niet in acht nemen kan leiden tot schade aan de camera, accessoires of foto's

Het niet in acht nemen kan leiden tot persoonlijk letsel

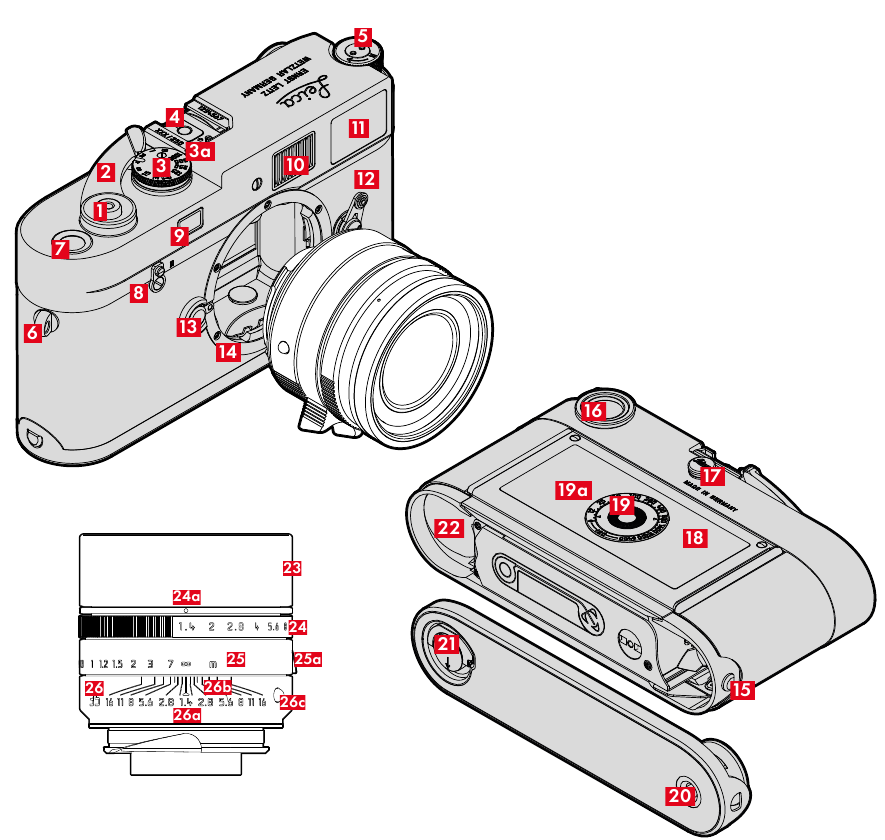

AANDUIDING VAN ONDERDELEN

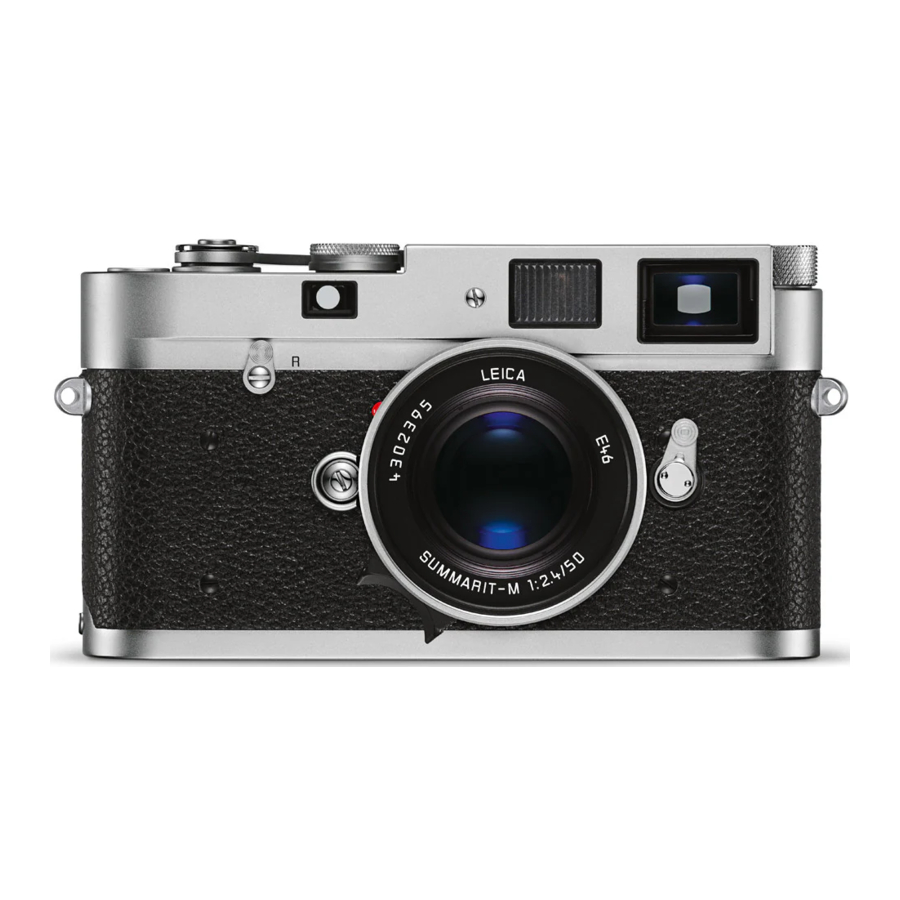

LEICA M-A

1. Ontspanknop
2. Filmtransporthendel
3. Wiel voor sluitertijd
   • 1000–1: vaste sluitertijden van 1/1000 s tot 1 s
   • B: Langdurige belichting (bulb)
     1. Index voor instelknop sluitertijd
4. Accessoireschoen
5. Terugspoelknop
6. Draagriemogen
7. Automatische belichtingsteller
8. Terugspoelontgrendelingshendel
9. Venster afstandsmeter
10. Verlichtingsvenster voor heldere lijnen
11. Zoekervenster
12. Beeldveldselector
13. Lensontgrendelingsknop
14. Leica M-bajonet
15. Vergrendelingspen voor bodemdeksel
16. Zoekeroculair
17. Flitssynchronisatieaansluiting
18. Achterpaneel (scharnierend)
19. ISO-geheugenknoppen
    1. Schaal
20. Statiefschroefdraad A ¼, DIN 4503 (¼")
21. Vergrendelingsschakelaar voor bodemdeksel
22. Filmcompartiment

LENS*

23. Lenskap
24. Diafragmaring met schaal
    1. Index voor diafragmawaarden
25. Scherpstelring
    1. Vingergreep
26. Vaste ring
    1. Index voor scherpstellen
    2. Scherptediepteschaal
    3. Indexknop voor lenswissel

*Niet inbegrepen in de leveringsomvang. Afbeelding is symbolisch. Technische modeltypen kunnen variëren afhankelijk van de uitrusting.

DISPLAY

ZOEKER

1. Heldere lijn (bijv. 50 mm + 75 mm)
2. Meetveld voor scherpstelling

VOORBEREIDENDE TAKEN

Lees de paragrafen "Juridische informatie", "Veiligheidsinformatie" en "Algemene informatie" voordat u uw camera voor het eerst gebruikt om schade aan het product, letsel en andere risico's te voorkomen.

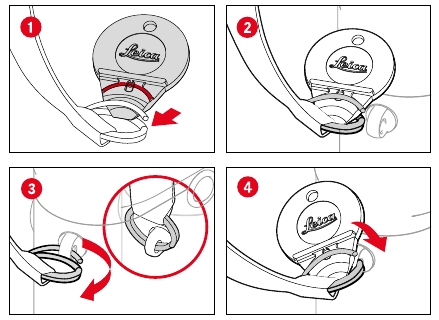

DE DRAAGRIEM BEVESTIGEN

• Nadat u de draagriem hebt bevestigd, moet u ervoor zorgen dat de clips correct zijn gemonteerd om te voorkomen dat de camera valt.

LENS

COMPATIBELE LENZEN
LEICA M-LENZEN
De meeste Leica M-lenzen kunnen worden gebruikt ongeacht de lensuitrusting (met of zonder 6-bits codering in de bajonet).
Raadpleeg de volgende paragrafen voor meer informatie over de weinige uitzonderingen en beperkingen.

Opmerkingen

• Leica M-lenzen zijn uitgerust met een controlecurve die de ingestelde afstand mechanisch overbrengt naar de camera en zo handmatig scherpstellen met de Leica M-camera-afstandsmeter mogelijk maakt. Let op het volgende bij gebruik van de afstandsmeter met lenzen met een groot diafragma (≤1.4):
  • Het scherpstelmechanisme van elke camera en elke lens wordt met de grootst mogelijke precisie individueel afgesteld in de fabriek van Leica Camera AG in Wetzlar. Hierbij worden uiterst nauwe toleranties aangehouden, waardoor nauwkeurig scherpstellen van elke camera-/lenscombinatie bij het fotograferen mogelijk is.
  • Als lenzen met een groot diafragma (≤1.4) worden gebruikt met een open diafragma, kunnen de zeer geringe scherptediepte en onnauwkeurigheden bij het scherpstellen met de afstandsmeter die soms optreden, leiden tot instelfouten als gevolg van de (toegevoegde) algemene tolerantie van de camera en de lens. Daarom kan in dergelijke gevallen, indien kritisch bekeken, niet worden uitgesloten dat een specifieke camera-/lenscombinatie tot systematische afwijkingen kan leiden.
  • We raden u aan de lens en camera te laten controleren door Leica Customer Care als u een algemene afwijking van de brandpuntsafstand in een specifieke richting opmerkt. Hier kunt u er nogmaals voor zorgen dat beide producten binnen de toegestane algemene tolerantie worden afgesteld. Een 100% overeenkomst van de brandpuntsafstand kan echter niet worden bereikt voor alle combinaties van camera's en lenzen.

LEICA R-LENS (MET ADAPTER)
Naast Leica M-lenzen kunnen ook Leica R-lenzen worden gebruikt met de Leica R-adapter M, die als accessoire verkrijgbaar is. Meer informatie over deze accessoires is te vinden op de website van Leica Camera AG.

LENZEN MET BEPERKTE COMPATIBILITEIT

COMPATIBEL, MAAR KAN RISICO OP SCHADE AAN DE CAMERA EN/OF LENS VEROORZAKEN

• Lenzen met intrekbare buis mogen alleen worden gebruikt met de buis uitgeschoven, d.w.z. trek de buis nooit in de camera. Dit geldt niet voor het huidige model Makro-Elmar-M 1:4/90, aangezien de buis zelfs in ingetrokken toestand niet in de camera uitsteekt en daarom zonder beperking kan worden gebruikt.
• Wanneer zware lenzen worden gebruikt die zijn bevestigd aan een op een statief gemonteerde camera, b.v. Noctilux 1:0.95/50 of Leica R-lenzen met een adapter: Zorg ervoor dat de kanteling van de statiefkop niet onbedoeld kan bewegen wanneer de camera niet wordt vastgehouden. Een plotselinge kanteling en impact kan leiden tot schade aan de onderrand van de camerabajonet. Om dezelfde reden moet de statiefbevestiging altijd worden gebruikt met lenzen die daarvoor geschikt zijn.

COMPATIBEL, MAAR EXACT SCHERPSTELLEN KAN BEPERKT ZIJN

• Hoewel de camera-afstandsmeter uiterst nauwkeurig is, kan exact scherpstellen met 135 mm-lenzen met een open diafragma niet worden gegarandeerd vanwege de zeer geringe scherptediepte. We raden daarom aan om minstens twee stappen te stoppen. Aan de andere kant maken de Live View-modus en de verschillende aanpassingshulpmiddelen onbeperkt gebruik van deze lenzen mogelijk.

INCOMPATIBELE LENZEN

• Hologon 1:8/15
• Summicron 1:2/50 met close-upfunctie
• Elmar 1:4/90 met intrekbare buis (geproduceerd 1954–1968)
• Sommige exemplaren van de Summilux-M 1:1.4/35 (niet-asferisch, geproduceerd 1961–1995, gemaakt in Canada) kunnen niet op de camera worden bevestigd of kunnen niet oneindig scherpstellen. Leica Customer Care kan deze lenzen aanpassen voor gebruik met deze camera.

DE LENS VERVANGEN
LEICA M-LENZEN

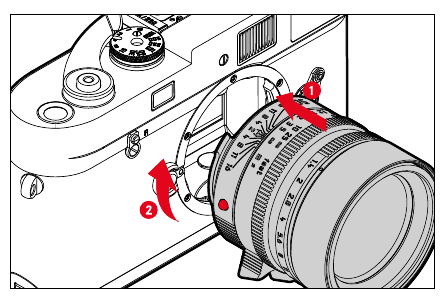

BEVESTIGEN

• Houd de lens vast bij de vaste ring.
• Plaats de lensindexknop tegenover de ontgrendelingsknop op de camerabehuizing.
• Bevestig de lens in deze positie zodat deze recht is.
• Draai de lens met de klok mee totdat u een klik hoort en voelt.

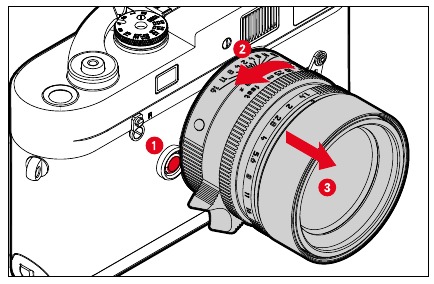

VERWIJDEREN

• Houd de lens vast bij de vaste ring.
• Houd de ontgrendelingsknop op de camerabehuizing ingedrukt.
• Draai de lens tegen de klok in totdat de indexknop zich tegenover de ontgrendelingsknop bevindt.
• Verwijder de lens loodrecht.

Belangrijk

• Er moet altijd een lens of de camerabajonetafdekking zijn gemonteerd om te voorkomen dat er stof e.d. in de camera komt.
• Om dezelfde reden moeten lenzen snel en in een zo stofvrij mogelijke omgeving worden vervangen.
• Als er film is geladen, moet u de lens in de schaduw van uw eigen lichaam vervangen, omdat direct zonlicht ervoor kan zorgen dat er licht door de sluiter valt.

DIOPTRIECOMPENSATIE
Een dioptriecompensatiefunctie tot ±3 dioptrie is beschikbaar voor brildragers.
De afstandsmeter kan voor dit doel worden uitgerust met een optionele Leica correctielens. https://store.leica-camera.com

• Bevestig de correctielens plat tegen het oculair van de zoeker.
• Draai met de klok mee om vast te zetten.

Opmerkingen

• Let op de informatie op de Leica website voor de selectie van een geschikte correctielens.
• Houd er rekening mee dat de standaard zoekerinstelling van de Leica M-A -0,5 dioptrie is. Dus als u een bril draagt met 1 dioptrie, hebt u een correctielens met +1,5 dioptrie nodig.

CAMERA BEDIENING

BEDIENINGSELEMENTEN

SLUITERKNOP

De sluiterknop heeft een drukpunt. Door voorbij het drukpunt te drukken, wordt de sluiter ontspannen.

Opmerkingen

• Om schudden te voorkomen, drukt u de sluiterknop zachtjes in zonder te schokken totdat u de klik van de sluiter hoort.
• De sluiterknop blijft vergrendeld totdat de sluiter is gespannen.
• De sluiterknop is uitgerust met een standaard schroefdraad voor een bedrade ontspanknop.

SLUITERTIJDWIEL
Het sluitertijdwiel heeft een stop tussen de posities 1000 en B. Het klikt vast op elk van de gemarkeerde posities. Tussenposities tussen de gemarkeerde posities mogen niet worden gebruikt.

• 1000 – 1: Vaste sluitertijden van 1/1000 s tot 1 s
• B: Lange belichting (bulb)
• : De kortst mogelijke synchronisatiesnelheid (1⁄50 s) voor de flitsmodus

ISO-GEHEUGENWIEL
Om aan te geven welk type film is geplaatst, kan de ISO-waarde die op de filmcassette is aangegeven, worden ingesteld met behulp van het ISO-geheugenwiel. Kies een gemarkeerde instelling op het ISO-geheugenwiel.

• 6 – 6400: Vaste ISO-waarden

FILMTRANSPORTHENDEL
De filmtransporthendel wordt gebruikt om de film te transporteren, de sluiter op te winden en de belichtingsteller automatisch te laten verlopen.

TERUGDRAAIKNOP
Nadat de laatste filmopname is gemaakt, draait u de film terug in de filmcassette door op de terugdraaiknop te drukken.

TERUGDRAAIVERGRENDELING
De terugdraaivergrendeling voorkomt dat de film per ongeluk wordt teruggedraaid.

BEELDKADERSELECTIE
Er verschijnt een alternatief helder kader in de zoeker wanneer de beeldkaderselectie wordt ingedrukt.

DE FILM VERVANGEN
De geplaatste film is volledig belicht en moet worden vervangen als de sluiter niet meer kan worden gespannen.

Om de film te vervangen

• Draai de belichte film terug
• Verwijder de belichte film
• Plaats nieuwe film
• Spoel de film door naar de eerste opname

• Voordat de film wordt verwijderd, moet deze volledig in de filmcassette worden teruggedraaid. Anders raken delen van de film beschadigd door het omgevingslicht.

DE CAMERA OPENEN/SLUITEN

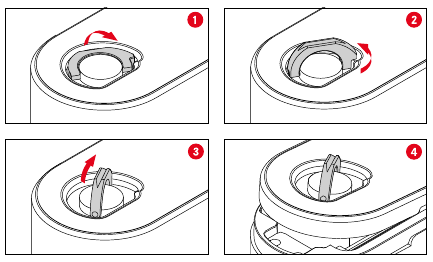

DE CAMERA OPENEN

• Houd de camera vast met de basis naar boven
• Til de vergrendeling omhoog
• Draai de vergrendeling tegen de klok in
• Verwijder de bodemafdekking
• Open het achterpaneel

Opmerking

• Wanneer de bodemafdekking wordt geopend, wordt de automatische belichtingsteller automatisch op nul gezet.

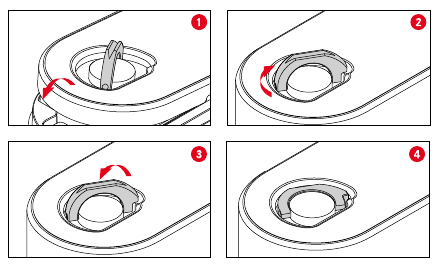

DE CAMERA SLUITEN

• Houd de camera vast met de basis naar boven
• Sluit het achterpaneel
• Haak de bodemafdekking in de vergrendelingspin aan de camerazijde
• Sluit de bodemafdekking
  • Het achterpaneel moet volledig naar beneden worden gedrukt en worden omgeven door de bodemafdekking.
• Draai de vergrendeling met de klok mee
• Duw de vergrendeling omlaag
• Controleer of de bodemafdekking correct is geplaatst en gesloten

DE SLUITER SPANNEN

Om de sluiter te spannen

• Duw de filmtransporthendel in één beweging naar voren tot aan de stop of
• Duw de filmtransporthendel meerdere keren tot aan de stop

Opmerkingen

• De filmtransporthendel kan naar het midden worden geduwd wanneer deze niet wordt gebruikt.
• De belichtingsteller loopt telkens op wanneer de filmtransporthendel wordt gespannen, zelfs als er geen film in de camera zit.

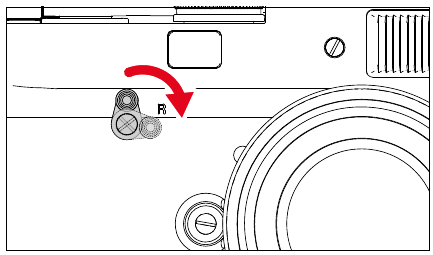

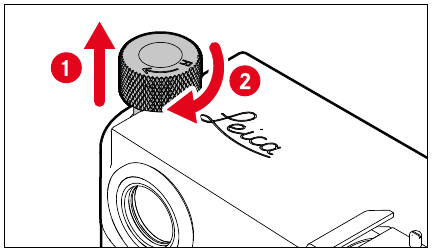

DE FILM TERUGDRAAIEN

• Verplaats de terugdraaivergrendeling in positie R

• Vouw de terugdraaiknop uit.
• Draai de terugdraaiknop met de klok mee.
  • De film wordt met een beetje weerstand uit de opwikkelspoel getrokken.
• Blijf de terugdraaislinger nog een paar keer draaien.
• Vouw de terugdraaiknop weer in.
• Kantel de terugdraaivergrendeling terug in de verticale positie.

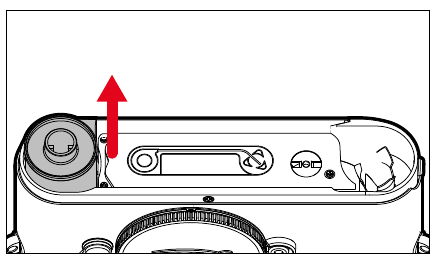

DE FILM VERWIJDEREN

• Houd de camera vast met de basis naar boven
• Open de camera
• Trek de film eruit.
• Bewaar de film op een koele en donkere plaats.

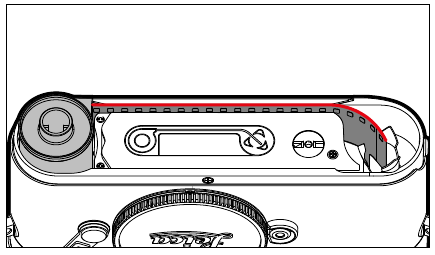

DE FILM PLAATSEN

• Houd de camera vast met de basis naar boven
• Open de camera
• Duw de filmcassette ongeveer halverwege in de uitsparing in de camera.
• Pak het begin van de film en trek deze in de opwikkelspoel aan de andere kant van de camera.
  • De schematische afbeelding op de basis van de camera toont de juiste eindpositie.
• Gebruik uw vingertoppen om de filmcassette en het begin van de film voorzichtig in de camera te duwen.
• Sluit de camera

• Controleer de filmwikkeling niet terwijl de camera open is, omdat de bodemafdekking is ontworpen om de film in de juiste positie te geleiden wanneer deze gesloten is.
• Er bevinden zich contacten voor de overdracht van de filmgevoeligheidsinstelling aan de binnenkant van de achterkant en op het relevante punt van de camerabehuizing. Deze moeten worden beschermd tegen vuil en direct contact met water.

Opmerkingen

• Het begin van de film moet worden bijgesneden zoals elke standaard filmvoorraad.
• Het heeft geen invloed op de functie als het begin van de film zo ver wordt uitgetrokken dat het uit een van de spleten aan de tegenoverliggende zijde van de opwikkelspoel steekt. Bij temperaturen onder nul moet de film precies worden geplaatst zoals in de afbeelding wordt getoond, wat betekent dat het begin van de film door slechts één van de spleten op de opwikkelspoel moet worden opgevangen, zodat het uitstekende uiteinde van de film niet afbreekt.

DOORSPOELEN NAAR DE EERSTE OPNAME

• De sluiter spannen
• Sluiter ontspannen
• De sluiter opnieuw spannen
  • De film loopt correct door als de terugdraaislinger ook draait.
• Druk nogmaals op de ontspanknop.
• Span de sluiter een derde keer.
  • De belichtingsteller moet nu Belichting 1 weergeven.
  • De camera is nu klaar om foto's te maken.

FOTO'S MAKEN

• Span indien nodig de sluiter.
• Specificeer het beeldveld.
• Bepaal de correcte belichting.
• Stel de gewenste combinatie van sluitertijd en diafragma in.
  • Naast de correcte belichting spelen verschillende overwegingen met betrekking tot de beeldlay-out, zoals scherptediepte en het effect van beweging, een belangrijke rol.
• Gebruik de scherpstelring om op het object scherp te stellen.
  • Het kan nodig zijn om tijdelijk de beeldafsnede te wijzigen, omdat het meetveld zich in het midden van het beeld bevindt.
• Specificeer de definitieve beeldafsnede.
• Sluiter ontspannen

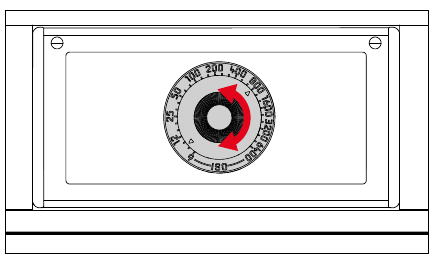

ISO-GEVOELIGHEID
De verwachte opnameomstandigheden en het beoogde gebruik van de gemaakte foto's spelen een rol bij het kiezen van de juiste filmgevoeligheid.

• Een lage filmgevoeligheid biedt scherpere en fijnere resultaten.
• Een hoge filmgevoeligheid maakt fotograferen bij weinig licht of met kortere sluitertijden mogelijk (bijv. voor sportfotografie).

Om aan te geven welk type film is geplaatst, kan de ISO-waarde die op de filmcassette staat, worden ingesteld met behulp van de ISO-geheugenwijzerplaat. Kies een gemarkeerde instelling op de ISO-geheugenwijzerplaat. De filmgevoeligheidsinstellingen worden weergegeven in ISO-waarden en in graden.

• Draai de ISO-geheugenwijzerplaat zodat de gewenste waarde tegenover de rode (voor kleurenfilm) of zwarte (voor zwart-witfilm) driehoek staat.

ISO/ASA/DIN-CONVERSIE

ISO	ASA	DIN
6	6	9°
-	8	10°
-	10	11°
12	12	12°
-	16	13°
-	20	14°
25	25	15°
-	32	16°
-	40	17°
50	50	18°
-	64	19°
-	80	20°
100	100	21°
-	125	22°
-	160	23°
200	200	24°
-	250	25°
-	320	26°
400	400	27°
-	500	28°
-	640	29°
800	800	30°
-	1000	31°
-	1250	32°
1600	1600	33°
-	2000	34°
-	2500	35°
3200	3200	36°
-	4000	37°
-	5000	38°
6400	6400	39°

BEELDCOMPOSITIE

BEELDVELD (HELDERE LIJNKADER)
De heldere lijnzoeker van deze camera is niet alleen een bijzonder hoogwaardige, grote, briljante en heldere zoeker, maar fungeert ook als een zeer nauwkeurige, lensgekoppelde afstandsmeter. Alle Leica M-lenzen met brandpuntsafstanden tussen 16 en 135 mm worden automatisch gekoppeld wanneer ze op een camera worden bevestigd. De zoeker heeft een vergrotingsfactor van 0,72x.
Het heldere lijnkader is zo gekoppeld aan de scherpstelfunctie dat de parallax – de offset tussen de lensas en de zoeker-as – automatisch wordt gecompenseerd.
De grootte van het heldere lijnkader komt overeen met een beeldgrootte van ca. 23 x 35 mm (diaformaat) bij de kortste afstandinstelling voor elke brandpuntsafstand. Op afstanden van minder dan 2 m legt de film iets minder vast dan aangegeven door de binnenranden van het heldere lijnkader, en iets meer op grotere afstanden (zie de aangrenzende afbeelding). Deze kleine – in praktische termen zelden doorslaggevende – afwijkingen zijn een principezaak. De heldere lijnkaders van een camera met zoeker moeten worden aangepast
aan de kijkhoek van de brandpuntsafstand van de lens. De nominale kijkhoek verandert enigszins bij het scherpstellen Alle foto's en heldere lijnkaderposities bij een brandpuntsafstand van 50 mm _lengte als gevolg van de veranderende uittreksel, d.w.z. de afstand van het A-lenssysteem tot het filmoppervlak. Wanneer de ingestelde afstand B onder oneindig is (en de uittreksel overeenkomstig groter), neemt de werkelijke kijkhoek ook af. De lens legt minder van het beeldobject vast. De kijkhoekverschillen bij grotere brandpuntsafstanden zijn doorgaans groter als gevolg van de grotere uittreksel.

Alle foto's en heldere lijnkaderposities bij een brandpuntsafstand van 50 mm

A	Helder lijnkader
B	Werkelijk beeldveld
Ingesteld op 0,7 m	De film legt ongeveer één kaderbreedte minder vast.
Ingesteld op 2 m	De film legt precies het beeldveld vast dat wordt weergegeven binnen de binnenranden van het heldere lijnkader.
Ingesteld op oneindig	De film legt ongeveer 1 of 4 (verticaal of horizontaal) kaderbreedte(n) meer vast.

Opmerking

• Het rechthoekige afstandsmeter-veld, dat helderder is dan het omringende beeldveld, bevindt zich in het midden van het zoeker-kader. Lees de relevante paragrafen voor meer informatie over afstands- en belichtingsmeting.

ALTERNATIEVE BEELDVELDEN/BRANDPUNTSAFSTANDEN WEERGEVEN
Het relevante heldere lijnkader licht op in de combinaties 35 mm + 135 mm, 50 mm + 75 mm of 28 mm + 90 mm wanneer lenzen met een brandpuntsafstand van 28 (Elmarit vanaf serienummer 2 411 001), 35, 50, 75, 90 en 135 mm worden gebruikt. De beeldveldselector wordt automatisch op de relevante positie ingesteld. Afhankelijk van de bevestigde lens kunnen extra heldere lijnkaders worden weergegeven. Deze maken een simulatie van de relevante brandpuntsafstanden mogelijk. Dit proces helpt bij de selectie van de juiste lens voor het gewenste beeldveld.

• Verplaats de beeldveldselector naar de gewenste positie.
  • De beeldveldselector klikt automatisch terug wanneer deze wordt losgelaten.

35 mm + 135 mm

50 mm + 75 mm

28 mm + 90 mm

SCHERPSTELLEN

De afstandsmeter kan worden gebruikt voor het scherpstellen. De afstandsmeter van deze camera is zeer nauwkeurig vanwege de brede en effectieve meetbasis. De beeldscherpte kan worden ingesteld via de gesuperponeerde beeld- of de split-beeldmethode.

GESUPERPONEERDE BEELDMETHODE (DUBBEL BEELD)
Voor een portret kunt u scherpstellen op de ogen met behulp van het meetveld van de afstandsmeter, waarbij u aan de scherpstelring op de lens draait totdat de contouren exact zijn uitgelijnd in het meetveld.

SPLIT-BEELDMETHODE
Voor een architectuurfoto kunt u het meetveld van de afstandsmeter bijvoorbeeld scherpstellen op de verticale rand of een andere duidelijk gedefinieerde verticale lijn en aan de scherpstelring op de lens blijven draaien totdat de contour van de rand of van de lijn zichtbaar is aan de buitenranden van het meetveld zonder enige offset.

Opmerkingen

• Zeer nauwkeurige afstandsmetingen zijn vooral gunstig bij het gebruik van groothoeklenzen met een relatief grote scherptediepte.
• Bij beide methoden is het meetveld van de afstandsmeter zichtbaar als een heldere, scherp gedefinieerde rechthoek. De positie van het meetveld kan niet worden gewijzigd; het bevindt zich altijd in het midden van de zoeker.

BELICHTING

BELICHTINGSMETING

De belichting op de Leica M-A wordt handmatig ingesteld door de sluitertijd en het lensdiafragma te selecteren zoals gespecificeerd door een externe belichtingsmeter of door schatting. Raadpleeg de instructies voor het gebruikte apparaat voor meer informatie over het meten en instellen van belichtingsmeters.

LANGE TERMIJNBELICHTING (BULB)
Als de sluitertijdknop op B staat, blijft de sluiter open zolang de ontspanknop wordt ingedrukt.

• Zet de sluitertijdknop op B.

FLITSFOTOGRAFIE

De Leica M-A heeft geen eigen flitsmeting en -regelfunctie. Als gevolg hiervan moet de flitsbelichting worden geregeld door de aangesloten flitser zelf (computerregeling), of moet het diafragma handmatig worden ingesteld voor elke opname volgens de richtgetalberekening, afhankelijk van de afstand van het object tot de camera.
De kortst mogelijke belichtingstijd voor foto's die zijn gemaakt met elektronische flitsers, synchronisatiesnelheid 1/50 seconde, is gemarkeerd als op de sluitertijdknop.
Langere sluitertijden zijn mogelijk en kunnen, rekening houdend met het natuurlijke omgevingslicht, gunstig zijn voor het beeldeffect.

COMPATIBELE FLITSERS
Alle commerciële flitsers met een standaard flitssynchronisatieaansluiting of middencontact kunnen worden gebruikt met de Leica M-A. We raden aan om moderne thyristorgestuurde elektronische flitsers te gebruiken.

• Het gebruik van een incompatibele flitser met de Leica M-A kan in het ergste geval leiden tot onherstelbare schade aan de camera en/of de flitser.

Opmerkingen

• Een flitser die niet klaar is om te flitsen, kan onjuiste belichtingen veroorzaken.
• Studioflitsapparatuur kan een zeer lange flitsduur hebben. Het kan daarom voordelig zijn om een sluitertijd te selecteren die langzamer is dan 1⁄50 seconde bij het gebruik van dit type apparatuur. Hetzelfde geldt voor radiobestuurde flitsactivering voor "off-camera"-flitsers, aangezien de radiotransmissie een vertraging kan veroorzaken.

FLITSERS BEVESTIGEN
Leica M-A biedt twee flitsaansluitingen.

• Een accessoirevoet met middencontact voor alle flitsers met een standaard flitsschoen bevindt zich boven op de camera.
• Aan de achterkant (direct onder de accessoirevoet) bevindt zich een synchronisatiepoort voor een synchronisatiekabelaansluiting.

Opmerkingen

• Twee flitsers kunnen tegelijkertijd worden geactiveerd door één flitser op de accessoirevoet en één op de synchronisatiepoort aan te sluiten.
• Lees de relevante handleiding voor meer informatie over het gebruik van de flitser en de verschillende beschikbare flitsmodi.

EEN FLITSER BEVESTIGEN VIA DE ACCESSOIREVOET

DE FLITSER BEVESTIGEN

• Schakel de flitser uit.
• Schuif de voet van de flitser helemaal in de accessoirevoet.
• Sluit de vergrendeling indien beschikbaar (klemring, drukknop of iets dergelijks).
  • Dit is belangrijk, omdat het voorkomt dat de flitser eruit valt of dat het contact wordt onderbroken door beweging.

DE FLITSER VERWIJDEREN

• Schakel de flitser uit.
• Open de vergrendeling indien beschikbaar (klemring, drukknop of iets dergelijks).
• Verwijder de flitser.

ONDERHOUD/OPSLAG

CAMERAHUIS

• Zorg ervoor dat u uw apparatuur zo schoon mogelijk houdt, omdat vuil ook een voedingsbodem vormt voor micro-organismen.
• Gebruik alleen een zachte, droge doek om de camera schoon te maken. Hardnekkige vervuiling moet eerst worden bevochtigd met sterk verdund afwasmiddel en vervolgens worden afgeveegd met een droge doek.
• Als de camera is bespat met zout water, maak dan eerst een zachte doek vochtig met kraanwater en wring deze vervolgens grondig uit en gebruik deze om de camera af te vegen. Droog ten slotte de LUX Grip grondig af met een droge doek.
• Om vlekken en vingerafdrukken te verwijderen, veegt u de camera af met een schone, pluisvrije doek. Hardnekkiger vuil in moeilijk bereikbare hoeken van de camerabehuizing kan worden verwijderd met een kleine borstel. Raak de sluiter niet aan bij het reinigen met een borstel.
• Het is het beste om de camera op te bergen in een afgesloten en gevoerde koffer, zodat er niets tegenaan kan schuren en hij beschermd is tegen stof.
• Bewaar de camera op een droge plaats met voldoende ventilatie en bescherm hem tegen hoge temperaturen en vocht. Als de camera in een vochtige omgeving wordt gebruikt, is het essentieel dat al het vocht wordt verwijderd voordat hij wordt opgeborgen.
• Om de groei van schimmels en meeldauw te voorkomen, moet u de camera niet langdurig in leren tassen bewaren.
• Cameratassen die tijdens gebruik nat zijn geworden, moeten worden geleegd om schade aan uw apparatuur door vocht en eventuele leerlooistofresten die vrijkomen te voorkomen.
• Al uw mechanisch bewegende lagers en glijvlakken van uw camera zijn gesmeerd. Als u uw camera langere tijd niet gebruikt, moet deze ongeveer om de drie maanden meerdere keren worden opgewonden zonder film en op alle sluitertijden worden ontspannen om te voorkomen dat de smeerpunten verstopt raken. We raden ook aan om alle andere bedieningselementen herhaaldelijk aan te passen en te gebruiken.
• Als de camera-apparatuur wordt gebruikt in een heet en vochtig tropisch klimaat, moet deze zoveel mogelijk worden blootgesteld aan de zon en lucht om de groei van schimmels en meeldauw te voorkomen. Opslag in hermetisch afgesloten containers of zakken wordt alleen aanbevolen als ook een droogmiddel zoals silicagel wordt gebruikt.
• Als er condensatie op of in de camera is ontstaan, moet u deze uitschakelen en ongeveer een uur op kamertemperatuur laten staan. Zodra de kamer- en cameratemperatuur gelijk zijn, verdwijnt de condens vanzelf.

LENS

• Een borstel met zachte haren is meestal voldoende om stof van de buitenste lenzen te verwijderen. Verwijder ernstigere vervuiling met een schone, zachte doek die volledig vrij is van vreemde stoffen. Veeg de lens voorzichtig in een cirkelvormige beweging van het midden naar buiten. We raden aan om microvezeldoeken te gebruiken die in een beschermende container worden bewaard en verkrijgbaar zijn bij fotowinkels en andere optische winkels. Deze doeken zijn machinewasbaar op 40°C. Gebruik geen wasverzachter en strijk ze niet. Gebruik geen reinigingsdoekjes voor brillen, omdat deze zijn gedrenkt in chemicaliën die het glas van de cameralenzen kunnen beschadigen.
• Bevestig een transparant UVA-filter voor optimale bescherming van de voorste lens in ongunstige omstandigheden (bijv. zand, opspattend zout water). Vergeet niet dat dit filter, zoals bij elk filter het geval is, ongewenste lichtreflecties kan veroorzaken in sommige situaties met tegenlicht.
• Lensdoppen beschermen de lens ook tegen onbedoelde vingerafdrukken en regen.
• Alle mechanische lagers en glijvlakken op uw lens zijn gesmeerd. Zorg ervoor dat u de scherpstelring en de diafragma-instelring periodiek beweegt om te voorkomen dat de smeerpunten verstopt raken als de lens langere tijd niet wordt gebruikt.

FAQ

Probleem	Mogelijke oorzaak/probleemoplossing	Aanbevolen oplossingen
Bij het maken van een foto
Flitser wordt niet geactiveerd	Flitser kan niet worden gebruikt met de huidige instellingen	Let op de lijst met instellingen die compatibel zijn met de flitsfunctie
	Op de ontspanknop drukken terwijl de flitser nog aan het opladen is	Wacht tot de flitser volledig is opgeladen
Flitser verlicht het object niet volledig	Onderwerp buiten flitsbereik	Breng het onderwerp binnen het flitsbereik
	Flitslicht wordt geblokkeerd	Zorg ervoor dat het flitslicht niet wordt geblokkeerd door vingers of objecten.
Camera kan niet worden geactiveerd/sluiter uitgeschakeld/niet mogelijk om een foto te maken	De geladen film is volledig gebruikt	Vervang de film
Afbeeldingen zijn onscherp	Lens is vuil	Maak de lens schoon
	Camera is verplaatst tijdens het maken van de foto	Gebruik de flitser
		Monteer de camera op een statief
		Gebruik een kortere sluitertijd
Afbeeldingen zijn overbelicht	Flitser is actief, zelfs in een heldere omgeving	Wijzig de flitsmodus
	Er zijn sterke lichtbronnen in de afbeelding aanwezig	Vermijd sterke lichtbronnen in de afbeelding
	(Half) tegenlicht valt in de lens (ook van lichtbronnen buiten het beeldveld)	Gebruik een zonnekap of verander het object
	De geselecteerde belichtingstijd is te lang	Selecteer een kortere belichtingstijd
Onscherp	Fotograferen op donkere locaties zonder flitser	Gebruik een statief

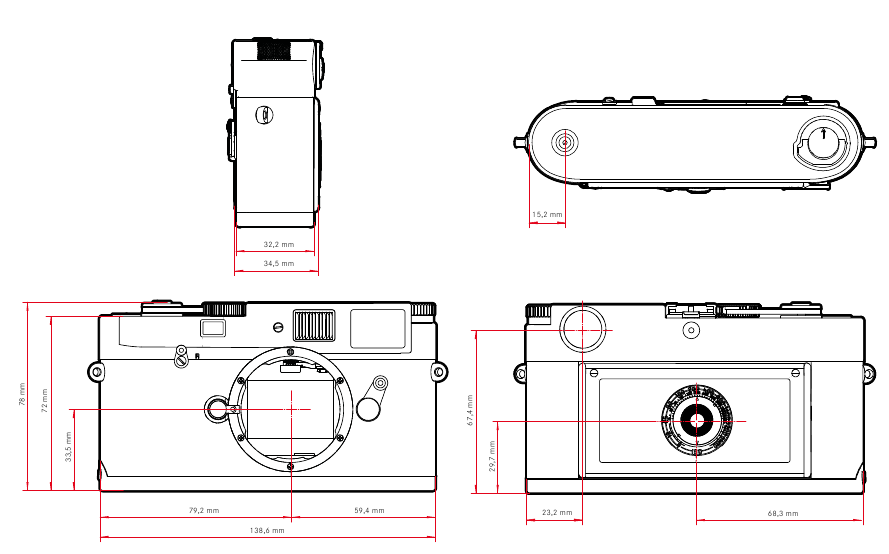

TECHNISCHE GEGEVENS

LEICA M-A

CAMERA
Cameratype
Analoge systeemcamera met afstandsmeter (klein formaat)

Bestelnummer
Zwart: 10 370

Materiaal
Gesloten volledig metalen behuizing met scharnierend achterpaneel
Boven- en onderkant: messing, zwart gelakt

Lensvatting
Leica M bajonet

Bedrijfsomstandigheden
0°C tot +40°C

Interfaces
Accessoireschoen, synchronisatiepoort

Statiefschroefdraad
A 1⁄4 DIN 4503 (1⁄4") van roestvrij staal in de bodemplaat

Afmetingen (BxHxD)
138 x 77 x 38 mm

Gewicht
Ongeveer 575 g

ZOEKER
Zoekertype
Grote heldere kaderzoeker met automatische parallaxcompensatie
Gekalibreerd op -0,5 dpt
Correctielenzen van -3 tot +3 dpt beschikbaar

Beeldveldbeperking
Door het verlichten van kaderparen: 35 mm + 135 mm, 28 mm+ 90 mm, 50 mm + 75 mm (automatisch schakelen wanneer de lens wordt geplaatst)
Alternatieve beeldveldbeperkingen/heldere kaders kunnen worden weergegeven

Parallaxcompensatie
Het horizontale en verticale verschil tussen de zoeker en de lens wordt automatisch gecompenseerd op basis van de relevante afstandinstelling, d.w.z. het heldere kader van de zoeker lijnt automatisch uit met het onderwerpdetail dat door de lens is vastgelegd.

Zoekervergroting
0,72× (voor alle lenzen)

Effectieve meetbasis
49,9 mm: 69,25 mm (mechanische meetbasis) x
0,72x (zoekervergroting)

Uitlijning van zoeker- en filmbeelden
Bij de kortste afstandinstelling voor elke brandpuntsafstand komt de heldere kadergrootte overeen met een beeldgrootte van ongeveer 23 x 35 mm. Wanneer ingesteld op oneindig, legt de film, afhankelijk van de brandpuntsafstand, ongeveer 9% (28 mm) tot 23% (135 mm) meer vast dan wordt weergegeven in het bijbehorende heldere kader.

Afstandsmeter met grote basis
Gesplitste en gesuperponeerde beeld afstandsmeter in het midden van het zoekerbeeld als een helder veld.

SLUITER
Sluiter type
Rubberen doek spleetsluiter met horizontale beweging; mechanisch geregeld; extreem stil

Sluitertijden
Mech. sluiter: 1 s tot 1⁄1000 s
Flitssynchronisatiesnelheid: tot 1⁄50 s

Ontspanknop
Eén fase
Gestandaardiseerde schroefdraad voor kabelontspanner geïntegreerd

FILMTRANSPORT
Vooruitspoelen
Handmatig met snelwindhendel of Leicavit M (verkrijgbaar als accessoire) of gemotoriseerd met Leica Motor-M,
Leica Winder-M, Leica Winder M4-P, of
Leica Winder M4-2

Terugspoelen
Handmatig met terugspoelknop nadat de terugspoelontgrendelingshendel naar de R-positie is gedraaid

Automatische belichtingsteller
Aan de bovenkant van de camera
Automatisch gereset bij het verwijderen van de bodemklep

SCHERPSTELLEN
Werkgebied
70 cm tot oneindig

Scherpstelmodus
Handmatig

FLITSBELICHTINGSREGELING
Flitsereenheidaansluiting
Accessoireschoen, synchronisatiepoort

Synchronisatie
Op het 1e sluitergordijn

Flitssynchronisatiesnelheid
=1/50 s; langere sluitertijden kunnen worden gebruikt

Flitsbelichtingsmeting
Via computerbesturing van de flitser of door het berekenen van het richtgetal en het handmatig instellen van het vereiste diafragma

LEICA KLANTENSERVICE

Neem contact op met Leica Camera AG Klantenservice voor het onderhoud van uw Leica apparatuur en voor advies over alle Leica producten en om een bestelling te plaatsen. Voor reparaties of in geval van schade kunt u ook rechtstreeks contact opnemen met de Klantenservice of de reparatiedienst van uw lokale Leica vertegenwoordiger.

LEICA DUITSLAND
Leica Camera AG
Leica Klantenservice
Am Leitz-Park 5
35578 Wetzlar
Duitsland

Telefoon: +49 6441 2080-189
Fax: +49 6441 2080-339
E-mail: customer.care@leica-camera.com
https://leica-camera.com

UW LOKALE LEICA VERTEGENWOORDIGER
U vindt de Klantenservice die verantwoordelijk is voor uw regio op onze website: https://leica-camera.com/en-int/contact

LEICA ACADEMY
U kunt ons volledige seminarprogramma met veel interessante fotografie workshops vinden op: https://leica-camera.com/en-int/leica-akademie

VEILIGHEIDSINFORMATIE

ALGEMENE INFORMATIE

• Bewaar kleine onderdelen altijd als volgt:
  • buiten het bereik van kinderen
  • op een veilige plaats, waar ze niet verloren of gestolen kunnen worden
• State-of-the-art elektronische componenten zijn gevoelig voor statische ontlading. U kunt gemakkelijk ladingen van enkele 10.000 volt oppikken door simpelweg over synthetische vloerbedekking te lopen. Een statische ontlading kan optreden wanneer u de camera aanraakt en vooral als deze op een geleidend oppervlak wordt geplaatst. Een statische ontlading op de camerabehuizing vormt geen risico voor de elektronica. Ondanks ingebouwde veiligheidscircuits, moet u direct contact met externe camera-aansluitingen, zoals die in de flitsschoen, vermijden.
• Gebruik een katoenen of linnen doek in plaats van een microvezeldoek van een opticien (synthetisch) bij het reinigen van de contacten. Zorg ervoor dat u elke elektrostatische lading ontlaadt door opzettelijk een verwarmings- of waterleiding aan te raken (geleidend, geaard materiaal). Vuilafzettingen en oxidatie op de contacten kunnen worden vermeden door uw camera op een droge plaats te bewaren met de lensdop en de flitsschoen/zoeker-dop bevestigd.
• Gebruik alleen accessoires die zijn gespecificeerd voor dit model om storingen, kortsluiting of elektrische schok te voorkomen.
• Probeer niet zelf onderdelen van de behuizing (deksels) te verwijderen. Reparaties mogen alleen worden uitgevoerd door geautoriseerde servicecentra.
• Bescherm de camera tegen contact met insectensprays en andere agressieve chemicaliën. Wasbenzine, thinner en alcohol mogen niet worden gebruikt voor reiniging. Sommige chemicaliën en vloeistoffen kunnen de camerabehuizing of de oppervlakteafwerking beschadigen.
• Het is bekend dat rubber en kunststoffen agressieve chemicaliën afscheiden en mogen daarom niet gedurende langere tijd in contact met de camera worden gehouden.

• Voorkom dat er zand of stof of water in de camera binnendringt, bijvoorbeeld tijdens sneeuwval of regen of op het strand. Wees extra voorzichtig bij het verwisselen van de lens en bij het plaatsen of verwijderen van de film. Zand en stof kunnen de camera en lens beschadigen. Vocht kan storingen en zelfs onherstelbare schade veroorzaken.

LENS

• Een cameralens kan het effect hebben van een vergrootglas wanneer deze wordt blootgesteld aan direct frontaal zonlicht. De camera moet daarom worden beschermd tegen langdurige blootstelling aan direct zonlicht.
• Het bevestigen van de lensdop en het bewaren van de camera in de schaduw of idealiter in de cameratas, helpt schade aan de binnenkant van de camera te voorkomen.

DRAAGRIEM

• Een draagriem is meestal gemaakt van zeer robuust materiaal. U moet deze daarom buiten het bereik van kinderen houden. Een draagriem is geen speelgoed en vormt een verstikkingsgevaar.
• Gebruik de draagriem alleen voor het beoogde doel op een camera of op een verrekijker. Elk ander gebruik vormt een risico op letsel en kan mogelijk schade aan de draagriem veroorzaken en is daarom niet toegestaan.
• Draagriemen mogen ook niet worden gebruikt voor camera's/verrekijkers tijdens sportactiviteiten die een risico op verstrengeling vormen (bijv. bij bergbeklimmen en soortgelijke buitenactiviteiten).

STATIEF

• Controleer bij gebruik van een statief de stabiliteit en draai de camera door het statief te verplaatsen in plaats van de camera zelf te draaien. Zorg er bij gebruik van een statief ook voor dat u de statiefschroef niet te vast draait, overmatig kracht gebruikt enz. Vermijd het transporteren van de camera met het statief bevestigd. Dit kan letsel veroorzaken bij uzelf of anderen of de camera beschadigen.

FLITS

• Gebruik van een incompatibele flitser met de Leica M-A kan, in het ergste geval, leiden tot onherstelbare schade aan de camera en/of de flitser.

Referenties

• Leica Camera Wetzlar – Officiële | Internationaal
• Leica Accessoires | Leica Camera AG
• Leica Camera Wetzlar – Officiële | Internationaal
• Contact | Leica Camera AG
• Leica Akademie | Leica Camera AG

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Leica M-A Handmatig

Beschikbare talen
