LawnMaster CLMB4016K - Snoerloze grasmaaier - handleiding

Lees alle veiligheidsvoorschriften en instructies zorgvuldig door voordat u dit gereedschap gebruikt.

SPECIFICATIES

40V SNOERLOZE GRASMAAIER

Batterijtype	40V MAX* Lithium-Ion
Oplaadtijd	1.5 U
Nullasttoerental	3500 t/min
Maaibreedte	16 Inch (40 cm)
Hoogteverstellingen	6 standen (1"-3") (25-75 mm)
Functies	2-in-1: Mulchen, opvangzak achter
Wielmaat	6.5" (voor) / 10" (achter)
Gewicht van de eenheid	40.8 Lbs (18.5 kg)

* Maximale initiële werkbelastingsspanning van de batterij (gemeten zonder werkbelasting) is 40 volt.
Nominale spanning is 36 volt

INLEIDING

Dit product heeft vele functies om het gebruik ervan aangenamer en leuker te maken.

Veiligheid, prestaties en betrouwbaarheid hebben de hoogste prioriteit gekregen bij het ontwerp van dit product, waardoor het gemakkelijk te onderhouden en te bedienen is.

KENMERKEN

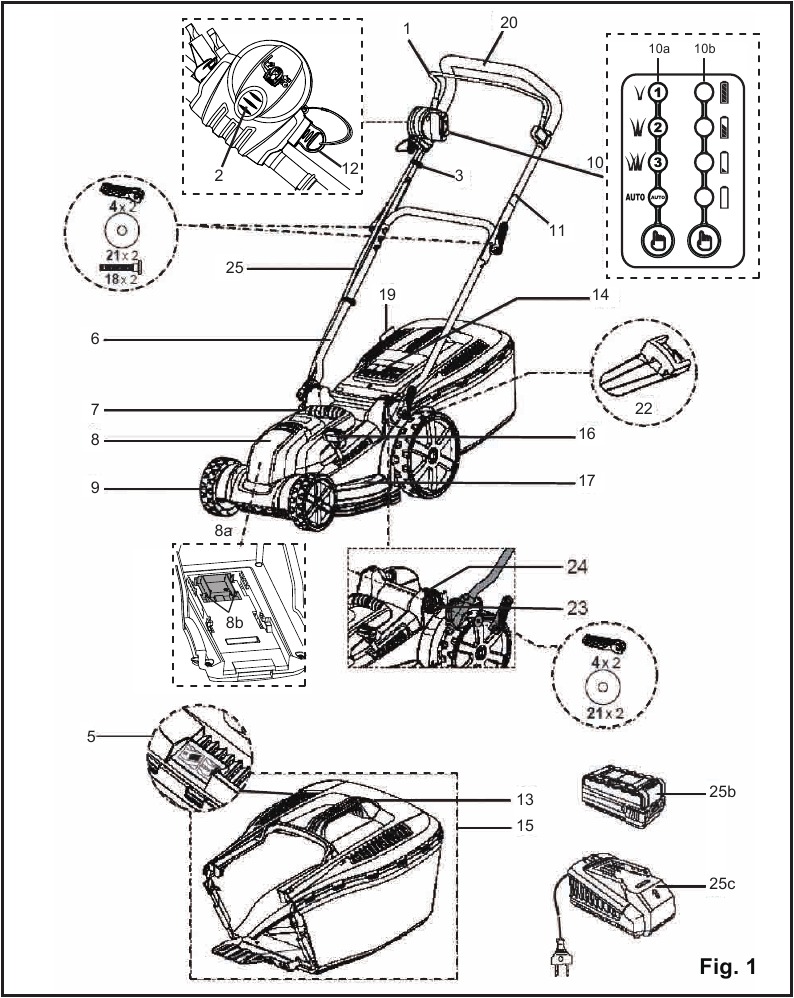

KEN UW GRASMAAIER (Zie fig. 1)

Het veilige gebruik van dit product vereist een goed begrip van de informatie op het product en in deze bedieningshandleiding, evenals kennis van het project dat u probeert uit te voeren.

Maak uzelf, voordat u dit product gebruikt, vertrouwd met alle bedieningsfuncties en veiligheidsvoorschriften.

1. Start/stop beugelschakelaar
2. Veiligheidsschakelaar
3. Snoerclips
4. Vergrendelingshendel X4
5. Indicator vulniveau opvangzak
6. Onderste handgreep
7. Draagbeugel grasmaaier
8. Accuvakdeksel
   1. Accuvak
   2. Elektrisch contact X2
9. Wiel
10. ipower-bedieningspaneel
    1. ipower-modusindicator grasmaaier
    2. ipower-batterijmeterindicator
11. Bovenste handgreep
12. Veiligheidssleutel
13. Handgreep opvangzak
14. Veiligheidsklep
15. Opvangzak
16. Hoogteverstelling hendel
17. Maaidek
18. Carrosseriebouten X 2
19. Indicator klep
20. Schuimrubber handgreep
21. Sluitring (groot) X4
22. Mulchplug
23. Bevestigingsplaatbouten (één aan elke kant)
24. Kantelmechanisme
25. Stroomkabel
    2. Accupack
    3. Oplader

OPMERKING: de bovenstaande onderdelen en de bijbehorende nummers/letters worden in deze handleiding gebruikt om onderdelen te identificeren.

Uitpakken

Dit product vereist montage.

• Haal het product en de accessoires voorzichtig uit de doos. Controleer of alle items in de paklijst zijn inbegrepen. Kijk onder de binnenste onderste kartonnen flappen voor eventuele ontbrekende kleine onderdelen.
• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal pas weg als u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd zijn of ontbreken, bel dan 1 866-384-8432.
  BRENG HET NIET TERUG NAAR WAAR U HET HEBT GEKOCHT

U HEBT NODIG (NIET MEEGELEVERD)

• Schroevendraaier, kruiskop
• Geschikte persoonlijke beschermingsmiddelen

PAKLIJST

Grasmaaier
Veiligheidssleutel (moet worden geïnstalleerd om de grasmaaier te laten werken)
Mulchplug - Wordt vanuit de fabriek aan de achterkant van de grasmaaier geïnstalleerd geleverd
Grasopvangzak-eenheid
Batterijlader
40V lithium-ionbatterij
Hardwarepakket
Gebruikershandleiding

OPMERKING: De veiligheidssleutel moet worden geïnstalleerd om de grasmaaier te laten werken. De veiligheidssleutel past maar in één richting in de schakelaar. FORCEER HET NIET!!!

MONTAGE

Als er onderdelen beschadigd of vermist zijn, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.
Probeer dit product niet te wijzigen of accessoires te maken die niet aanbevolen worden voor gebruik met dit product.
Elke dergelijke verandering of modificatie is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft.
Sluit de voeding niet aan voordat de montage voltooid is. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.
Gebruik de grasmaaier nooit zonder de juiste veiligheidsvoorzieningen op hun plaats en werkend. Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

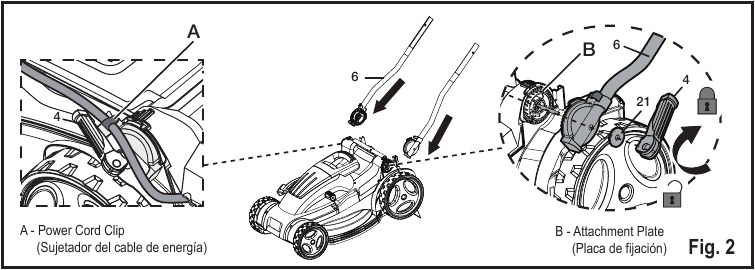

HET HANDVAT MONTEREN (Zie Afb. 2-3)

• Plaats de onderste handvatten (6) OP en over de blootliggende bevestigingsplaatbouten aan de achterkant van de motorbehuizing. Zorg ervoor dat de snoerclips (3) op de handvatten BEIDE naar boven wijzen. Plaats aan elke kant een sluitring (21) over de boutpunt en draai de vergrendelingshendel (4) erop. Klap de vergrendelingshendel (4) omlaag om het handvat in de juiste positie vast te zetten. (Afb. 2)

  OPMERKING: Voor gebruiksgemak kan de totale hellingshoek van het handvat worden verhoogd of verlaagd door een bevestigingspunt te kiezen dat hoger of lager op de bevestigingsplaat ligt. (Afb. 2)
• Bevestig het bovenste handvat (11) aan het onderste handvat (6) met behulp van de bevestigingsplaatbouten (23), sluitring (21) en vergrendelingshendels (4). Er zijn drie verstelposities. Kies de positie die voor u het beste is. (Afb. 3)

• Zet het handvat in de juiste positie vast door de vergrendelingshendel (4) te draaien om vast te draaien en vervolgens de hendel omlaag te klappen. Oefen geen overmatige kracht uit om de hendel omlaag te klappen, anders kan deze breken. Draai de hendel los tot het punt waarop hij omlaag klapt zonder te breken. (Afb. 4)

• Zet het netsnoer (25) vast met de snoerclips (3). (Afb. 5)

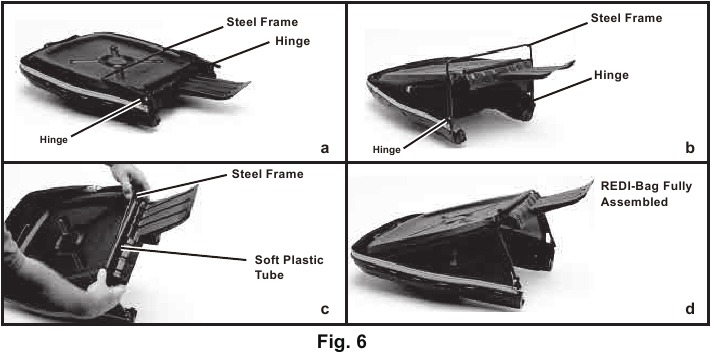

DE REDI BAG (OPVANGZAK) MONTEREN (Zie Afb. 6)

• Uw Lawnmaster-grasmaaier wordt geleverd met een gereedschapsloze opvangzak (15). Uw REDI-bag wordt plat verzonden zoals afgebeeld.
• Om de REDI-bag te monteren, trekt u het scharnierende stalen frame recht bij de opening van de zak, zoals afgebeeld.
• Wrik de lange zachte plastic buisvormige huls open met uw vingers en steek het stalen frame in de buis, zoals afgebeeld.
• Uw volledig gemonteerde REDI-bag zoals hieronder weergegeven.

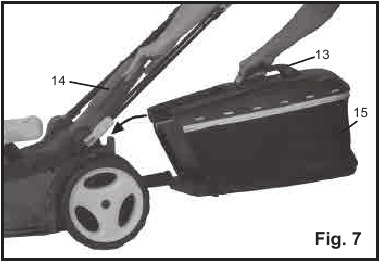

DE OPVANGZAK INSTALLEREN (Zie Afb. 7)

OPMERKING: Wanneer u de opvangzak gebruikt, installeer dan niet de mulchplug (22).

• Til de achterste veiligheidsklep (14) op.
• Til de opvangzak op aan het handvat (13) en plaats deze onder de achterste veiligheidsklep (14) zodat de haken op de opvangzak op de deurrail zitten.
• Laat de achterste veiligheidsklep (14) los.
• De mulchplug (22) MOET worden verwijderd voordat de opvangzak wordt geïnstalleerd.

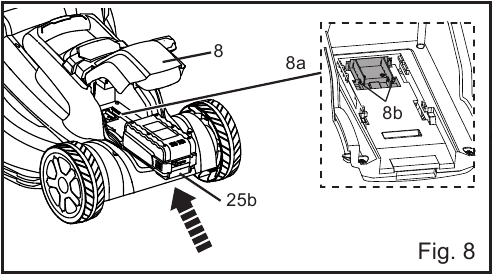

DE BATTERIJPLAATS INSTALLEREN / VERWIJDEREN

OM DE BATTERIJ TE INSTALLEREN:

• Open het plastic batterijcompartimentdeksel (8) aan de voorkant van de grasmaaier.
• Installeer de batterij (25b) in het batterijcompartiment (8a) door de batterij uit te lijnen en te schuiven totdat de batterij op zijn plaats vastklikt.
• De batterij (25b) kan slechts in één richting worden geïnstalleerd. Zorg ervoor dat deze soepel langs de steunrails schuift en zorg ervoor dat de elektrische contacten (8b) volledig in de batterij (25b) zijn gestoken en dat deze op zijn plaats klikt (Afb. 8).

• Sluit het deksel van het batterijcompartiment (8).
• Uw product is nu klaar voor gebruik.
• Stop de machine. Verwijder de veiligheidssleutel (12).
• Open het deksel van het batterijcompartiment (8).
• Druk op beide ontgrendelknoppen op de batterij (25b) (Afb. 9, STAP 1).

• Schuif de batterij (25b) van de elektrische contacten (8b) (Afb. 9, STAP 2).
• Sluit het deksel van het batterijcompartiment (8).

Sluit de batterij en/of de isolatiesleutel niet aan voordat het product volledig gemonteerd is.

BEOOGD GEBRUIK

Deze draadloze grasmaaier is ontworpen voor de LawnMaster 40V Lithium-Ion batterij. Het product is bedoeld voor het maaien en mulchen van gras in tuinen. Het mag niet worden gebruikt voor het maaien van ongewoon hoog, droog of nat gras, bijvoorbeeld weidegras, of voor het versnipperen van bladeren.

Dit product is uitsluitend bedoeld voor particulier huishoudelijk gebruik, niet voor commercieel gebruik. Het mag niet worden gebruikt voor andere doeleinden dan die welke worden beschreven.

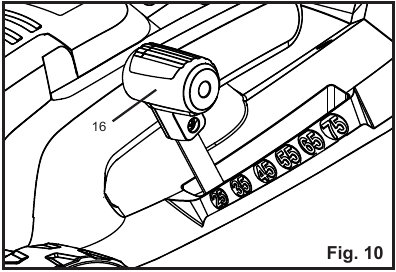

SNIJHOOGTE INSTELLEN (Zie Afb. 10)

Bij verzending staan de wielen (9) van de grasmaaier ingesteld op een lage snijpositie. Voordat u de grasmaaier voor de eerste keer gebruikt, past u de snijpositie aan op de hoogte die het beste bij uw gazon past.

Het gemiddelde gazon moet tussen 2,5 cm en 7,5 cm hoog zijn.

Om de snijhoogte in te stellen: 6 is de hoogste instelling, 1 is de laagste.

• Om de snijhoogte te verhogen, pakt u de verstelhendel voor de snijhoogte (16) vast en beweegt u deze naar de achterkant van de grasmaaier.
• Om de snijhoogte te verlagen, pakt u de verstelhendel voor de snijhoogte (16) vast en beweegt u deze naar de voorkant van de grasmaaier.

CAPACITEITSAANDUIDING OPVANGZAK

• De opvangzak (15) is uitgerust met een capaciteitsaanduidingsklep (19) die de vulling aangeeft volume tijdens het maaien.
• Wanneer de capaciteitsaanduidingsklep (19) geopend is (tijdens het gebruik), heeft de opvangzak (15) voldoende volume over om gras op te vangen.
• Wanneer de capaciteitsaanduidingsklep (19) sluit tijdens het maaien, is de opvangzak (15) vol en moet deze worden geleegd (Afb. 11).


HELLINGSHOEK HANDVAT AANPASSEN

• De helling van het handvat kan worden aangepast.
• Zet het onderste handvat [6] vast met de vergrendelingshendel [4] volgens uw voorkeur (Afb. 12).


LEEGMAKEN

Maak de opvangzak (15) regelmatig leeg tijdens gebruik. Wacht niet tot hij helemaal vol is. We raden aan om hem leeg te maken als hij halfvol is.

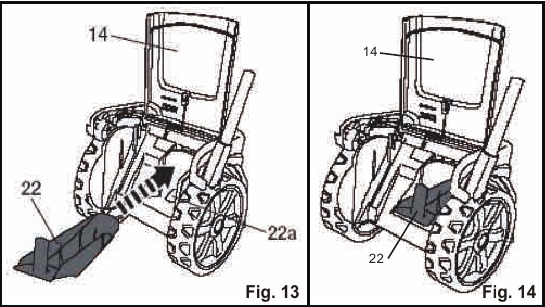

DE MULCHPLUG INSTALLEREN

Het mulch-inzetstuk voorkomt dat gras wordt opgevangen door de opvangbak te blokkeren. Hierdoor kunnen de grasknipsels tijdens het maaien terug op het gazon worden afgezet.

Bevestig de opvangzak (15) en het mulch-inzetstuk niet tegelijkertijd.

• Om de veiligheidsklep (14) op te tillen en de grasopvangbak los te maken.

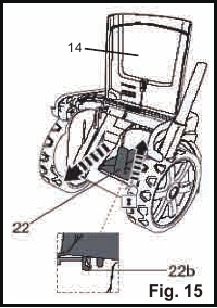

• Open de veiligheidsklep (14), houd hem in positie en steek de mulchplug in de achterste uitwerp -opening (Afb. 13). Zorg ervoor dat de ontgrendelknop op zijn plaats klikt, zoals op de foto (Afb. 14).

• Druk op de ontgrendelknop om de mulchplug los te maken en te verwijderen (Afb. 15).

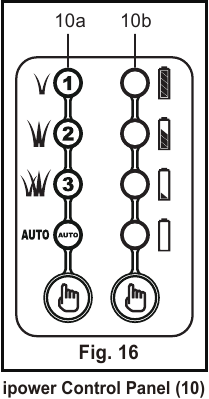

iPOWER MAAIMODUSAANDUIDING (10a) (Zie Afb. 16)

Bevindt zich op het bovenste handvat van de grasmaaier

• Standaard staat het motorvermogen ingesteld op "AUTO" en past zich automatisch aan uw gazon aan.
• Druk herhaaldelijk op de drukknop om door de verschillende motorvermogensniveaus te bladeren.
  • Zet het motorvermogen op "1" als uw gazon slechts licht gemaaid hoeft te worden.
  • Zet hem op "2" als u langer en dikker gras gaat maaien.
  • Zet hem op "3" om het maximale motorvermogen te gebruiken voor het maaien van het meest hardnekkige gras.

iPOWER BATTERIJMETER-AANDUIDING (10b) (Zie Afb. 16)

• Druk op de drukknop om de batterijstatus te controleren.
• Het aantal brandende lampjes is afhankelijk van de toestand van de batterij.
• lampjes geven een volledig opgeladen batterij aan, 1 lampje geeft aan dat de batterij moet worden opgeladen.

Een knipperende LED op het bedieningspaneel voor de maaimodus geeft aan dat de stroom te hoog is. Een knipperende LED op de batterij geeft aan dat de spanning te laag is. In beide gevallen wordt de motor automatisch uitgeschakeld. Blijf de aan/uit-schakelaar niet activeren als de motor automatisch is uitgeschakeld. De batterij kan beschadigd raken.

WERKING

STARTEN / STOPPEN

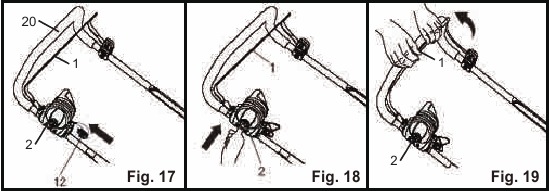

• Om in te schakelen, steekt u de veiligheidssleutel (12) in, houdt u de veiligheidsschakelaar (2) ingedrukt en trekt u voorzichtig aan de Start/stop beugelschakelaar (1) (Afb. 17-19). Laat de veiligheidsschakelaar (2) los zodra de machine is gestart.

• Om de maaier uit te schakelen, laat u de Start/stop beugelschakelaar (1) los. Trek de veiligheidssleutel eruit als de maaier niet direct wordt gebruikt (Afb. 20).


ALGEMENE WERKING

Controleer voor elk gebruik het product, het netsnoer en de stekker, evenals de accessoires op schade. Gebruik het product niet als het beschadigd is of slijtage vertoont.

• Controleer nogmaals of het mes goed vastzit.
• Houd het product altijd vast aan de handgrepen. Houd de handgrepen droog om een veilige ondersteuning te garanderen.
• Zorg ervoor dat de ventilatieopeningen altijd vrij en onbelemmerd zijn. Reinig ze indien nodig met een zachte borstel. Geblokkeerde ventilatieopeningen kunnen leiden tot oververhitting en schade aan het product.
• Schakel het product onmiddellijk uit als u tijdens het werken wordt gestoord door andere mensen die het werkgebied betreden. Laat het product altijd volledig tot stilstand komen voordat u de grasopvangbak verwijdert.
• Overbelast uzelf niet. Neem regelmatig pauzes om ervoor te zorgen dat u zich op het werk kunt concentreren en de volledige controle over het product hebt.

MAAIEN

• Zorg ervoor dat het gazon vrij is van stenen, stokken, draden en andere objecten die de gazon-maaierbladen of -motor kunnen beschadigen. Dergelijke objecten kunnen per ongeluk door de maaier in elke richting worden gegooid en ernstig persoonlijk letsel veroorzaken bij de bediener en anderen.
• Om de kans te verkleinen dat de grasmaaier wordt losgekoppeld van het verlengsnoer, dient u ervoor te zorgen dat de snoerhouder wordt gebruikt.
• Knip voor een gezond stuk gras altijd eenderde of minder van de totale lengte van het gras af.
• Verminder bij het maaien van zwaar gras de loopsnelheid voor effectiever maaien en een goede afvoer van het maaisel.
• Maai geen nat gras. Het blijft aan de onderkant van het maaidek (17) plakken en voorkomt een goede mulchwerking van het maaisel.
• Nieuw of dik gras kan een smallere snede vereisen.
• Reinig de onderkant van het maaidek (17) na elk gebruik om grasmaaisel, bladeren, vuil en ander opgehoopt vuil te verwijderen.

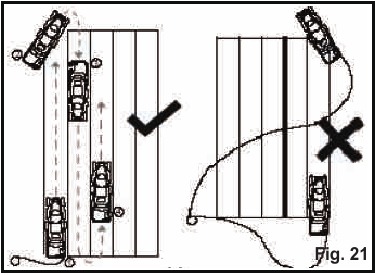

Maai in licht overlappende rijen. Het meest effectieve patroon voor het maaien van gazons zijn rechte lijnen langs een van de zijden. Dit houdt de rijen gelijkmatig en zorgt ervoor dat het hele gazon wordt gemaaid zonder plekken over te slaan (Afb. 21).

NA GEBRUIK

• Schakel het product uit en laat het afkoelen.
• Controleer, reinig en bewaar het product zoals hieronder beschreven.

ACCUPACK EN OPLADER

ACCU OPLADEN

• Gebruik geen andere acculaders. De meegeleverde acculader is speciaal ontworpen voor de Lithium-Ion accu die in dit tuingereedschap wordt gebruikt. Dit ISM-apparaat voldoet aan de Canadese ICES-001.
• Controleer de voedingsspanning! Acculaders werken op 120 V.
• De accu wordt opgeladen tussen -5°C en 50°C. Dit zorgt voor een optimale levensduur van de accu.
• Bescherm de accu tegen hitte, continue blootstelling aan de zon en houd hem uit de buurt van straling of andere warmtebronnen. Laat de accu niet langdurig in direct zonlicht in de maaier liggen.
• De accu wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de accu te garanderen, laadt u de accu op voordat u uw apparaat voor de eerste keer gebruikt. De Lithium-Ion accu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van de laadprocedure heeft geen invloed op de accu.
• Laat de accu altijd volledig opgeladen als deze voor opslag in de oplader wordt bewaard.

LED'S OPLADER

• Als de accu niet is geplaatst, geeft een continu rood LED-lampje aan dat de stekker in een stopcontact zit en dat de acculader klaar is voor gebruik.
• Opladen: een knipperende groene LED op de oplader geeft aan dat de accu normaal wordt opgeladen.
• Opgeladen: een continu groene LED op de oplader geeft aan dat de accu klaar is voor gebruik.
• Een knipperend rood LED-lampje op de oplader geeft aan dat de accutemperatuur niet binnen -5°C– 50°C ligt of dat de laadstroom te hoog is.
• Na continue of herhaalde laadcycli zonder onderbreking kan de oplader warm worden. Dit is normaal en duidt niet op een technisch defect van de acculader.

LED-PANEEL ACCU

• Het paneel bestaat uit 4 LED's op de accu. Houd de knop ingedrukt en laat deze vervolgens los, de LED's laten de laadstanden zien. (Afb. 22)

• Het laadniveau van de accu kan worden gecontroleerd wanneer de accu op de machine is bevestigd of van de machine is verwijderd.

LED's op de accu (Continu brandend)	Accucapaciteit
4 LED's (incl. 2 groen)	Volledig opgeladen
3 LED's (incl. 1 groen)	≥ 50%
2 LED's (oranje & groen)	≥ 25%
1 LED (alleen rood)	≤ 25% Opladen vereist

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of productschade veroorzaken.

Draag altijd een veiligheidsbril of veiligheidsglazen met zijbescherming tijdens het gebruik van elektrisch gereedschap of bij het blazen van stof. Als de werkzaamheden stoffig zijn, draag dan ook een stofmasker.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste plastics zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Gebruik geen hulpstukken of accessoires die niet door de fabrikant van dit product worden aanbevolen. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

Controleer periodiek alle moeren en bouten op de juiste vastheid om een veilige werking van de maaier te garanderen. Verwijder opgehoopt gras en bladeren op of rond de motorkap. Veeg de maaier af en toe schoon met een droge doek. Gebruik geen water.

SMERING

Alle lagers in dit product zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het apparaat onder normale bedrijfsomstandigheden. Daarom is er geen verdere smering van de lagers nodig. Aan het begin en einde van elk maaiseizoen:

• Smeer de veren op de achterste uitwerpklep met lichte olie.
• Smeer de hendel voor de maaihoogteverstelling (16) en de bijbehorende hardware met lichte olie.
• Verwijder de wielen (9) en smeer het oppervlak van de asbout en het binnenoppervlak van de wielen (9) met lichte olie.
• Verwijder het mes en de mesnaaf en smeer de motoras met lichte olie of motorolie. Zie Het snijmes vervangen voor instructies over het verwijderen van het mes.

Bescherm uw handen altijd door zware handschoenen te dragen en/of de snijranden van het mes te omwikkelen met lappen en ander materiaal bij het uitvoeren van onderhoud aan het mes. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Zorg er voordat u onderhoud uitvoert voor dat de maaier is losgekoppeld van de stroomvoorziening en dat de batterij is verwijderd. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

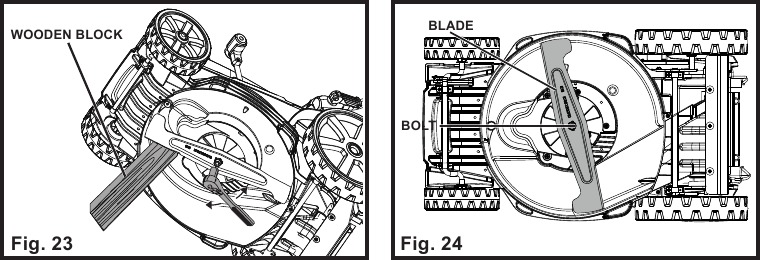

HET MAAIMES VERVANGEN (Zie Afb. 23, 24)

OPMERKING: Verwijder de veiligheidssleutel en batterij voordat u onderhoud uitvoert!!

OPMERKING: Gebruik alleen identieke vervangende messen. LawnMaster maaimes vervangingsonderdeel #RMB4016K.

• Stop de motor en laat het mes volledig tot stilstand komen.
• Verwijder, nadat het mes tot stilstand is gekomen, de VEILIGHEIDSSLEUTEL en de BATTERIJ van de maaier en bewaar ze op een veilige plaats.
• Verwijder de opvangzak van de maaier, indien bevestigd.
• Draai de maaier langzaam op zijn kant.
• Klem een blok hout tussen het mes en het maaidek (17) om te voorkomen dat het mes draait terwijl de mesmoer wordt verwijderd.
• Maak de mesmoer los met een sleutel of dopsleutel (niet meegeleverd).
• Verwijder de mesmoer tegen de klok in en verwijder vervolgens het mes.
• Zorg ervoor dat de ventilator volledig tegen de motoras is gedrukt.
• Plaats het nieuwe mes op de as tegen de ventilator. Zorg ervoor dat het is geïnstalleerd met de gebogen uiteinden naar boven gericht, naar het maaidek (17) en niet naar beneden, naar de grond.
• Draai de mesmoer op de as en draai hem met de hand vast.
• Draai de mesmoer vast met behulp van een momentsleutel (niet meegeleverd) tot 25 NM (142-159 inch-lbs) om ervoor te zorgen dat de bout goed is vastgedraaid.

OPMERKING: Zorg ervoor dat alle onderdelen in dezelfde volgorde worden teruggeplaatst als waarin ze zijn verwijderd.

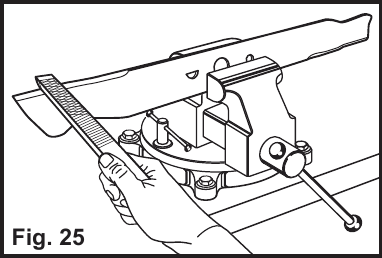

HET MES SLIJPEN (Zie Afb. 25)

Voor de beste maaiprestaties moet het mes van de maaier scherp worden gehouden. Een bot mes snijdt het gras niet gelijkmatig en overbelast de motor. Onder normale omstandigheden is het voldoende om het mes twee keer tijdens het maaiseizoen te slijpen. Als uw gazon echter een zandgrond heeft, kan het nodig zijn om vaker te slijpen.

• Volg de instructies in het gedeelte Het snijmes vervangen om het mes van de maaier te verwijderen. Probeer NIET het mes te slijpen terwijl het aan de maaier is bevestigd.
• Gebruik een fijngetande vijl of slijpsteen om de snijranden aan beide uiteinden van het mes te slijpen, en verwijder gelijke hoeveelheden materiaal van beide uiteinden.


Inspecteer het mes zorgvuldig bij het verwijderen. Als het mes verbogen of beschadigd is, vervang het dan onmiddellijk door een nieuw mes. Het niet vervangen van een verbogen of beschadigd mes kan een ongeluk veroorzaken met mogelijk ernstig letsel tot gevolg.

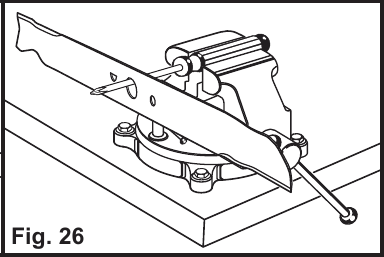

HET MES IN EVENWICHT BRENGEN (Zie Afb. 26)

Bij het slijpen moet u ervoor zorgen dat het mes in evenwicht blijft. Een mes dat niet in evenwicht is, veroorzaakt overmatige trillingen wanneer de maaier draait. Deze trillingen veroorzaken uiteindelijk schade aan de maaier, vooral aan de motor.

Om het evenwicht van het mes te controleren:

• Klem een schroevendraaier horizontaal in een bankschroef, zoals weergegeven.

  OPMERKING: Als er geen bankschroef beschikbaar is, kan ook een rechte spijker worden gebruikt.
• Plaats het middelste gat van het mes op de schacht van de schroevendraaier (of spijker).
• Als het mes in evenwicht is, blijft het in een horizontale positie. Als een van beide uiteinden van het mes naar beneden zakt, slijpt u de zware kant totdat het mes in evenwicht is.

WIELEN VERVANGEN (Zie Afb. 27)

Om een wiel (9) te vervangen:

• Koppel de maaier los van de stroomvoorziening.
• Draai de maaier op zijn kant.
• Wrik met een platte schroevendraaier de vergrendelende wieldop los.
• Verwijder het wiel (9) en vervang het door een nieuw wiel (9).
• Plaats de vergrendelende wieldop terug.

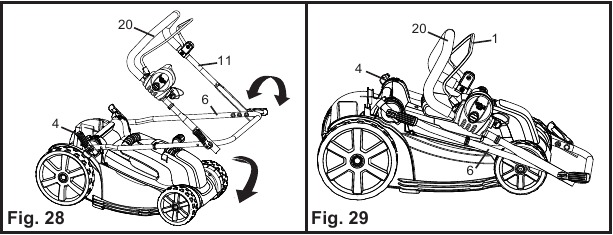

DE MAAIER OPBERGEN (Zie Afb. 28-29)

• Verwijder de stroomschakelaar en de batterij van de maaier.
• Draai de maaier op zijn kant en verwijder het gras dat zich heeft opgehoopt aan de onderkant van het maaidek (17).
• Veeg de maaier schoon met een droge doek.
• Controleer alle moeren, bouten, knoppen, schroeven, bevestigingsmiddelen, enz. op vastheid.
• Inspecteer bewegende onderdelen op schade, breuk en slijtage. Laat eventuele beschadigde of ontbrekende onderdelen repareren.
• Berg de maaier binnenshuis op, op een schone, droge plaats buiten het bereik van kinderen.
• Niet opslaan in de buurt van corrosieve materialen zoals kunstmest of steenzout. Om de handgreep te verlagen voordat u hem opbergt:
• Maak de vergrendelingshendels (4) aan de zijkanten van de handgreep volledig los en klap de bovenste handgreep (11) omlaag.
• Duw aan elke kant van de onderste handgreep (6) naar binnen en til de zijkanten van de onderste handgreep (6) over de randen van de montagebeugels van de handgreep.
• Klap de onderste handgreep (6) naar voren en zorg ervoor dat u het netsnoer niet buigt of knikt.

ONDERHOUD LADER

• Houd de oplader schoon en vrij van vuil. Laat geen vreemd materiaal in de verzonken holte komen of op de contacten. Afnemen met een droge doek. Gebruik geen oplosmiddelen, water of plaats in natte omstandigheden.
• Koppel de oplader altijd los wanneer er geen batterij in zit.
• Controleer of de contacten van de oplader niet zijn kortgesloten door vuil of vreemd materiaal.

DE BATTERIJ VERVANGEN

De maaierbatterij is ontworpen voor een maximale levensduur; zoals alle batterijen moet deze echter uiteindelijk worden vervangen.

Laad nieuwe batterijen altijd op voor gebruik.

Om een nieuwe batterij te installeren:

• Verwijder de veiligheidssleutel (12).
• Ontgrendel en verwijder voorzichtig de batterij (25b).
• Installeer de nieuwe batterij (25b).
• Breng de oude batterij naar een recyclingcentrum dat lithium-ionbatterijen accepteert. Gooi de batterij nooit in vuur of bij het normale huishoudelijke afval.

DE MAAIER REINIGEN

Om het risico op elektrische schokken te verminderen, mag u de maaier niet blootstellen aan water.

De onderkant van het maaidek (17) moet na elk gebruik worden schoongemaakt, omdat grasresten, bladeren, vuil en ander afval zich ophopen en roest en corrosie veroorzaken.

• Verwijder opgehoopt gras en bladeren op of rond de motorkap (gebruik geen water). Veeg de maaier af en toe schoon met een droge doek.
• Als er zich tijdens het gebruik vuil ophoopt aan de onderkant van het apparaat, stop dan de motor en koppel het los van de stroomvoorziening. Kantel de maaier naar voren of op zijn kant en schraap het schoon met een geschikt hulpmiddel.

PROBLEEMOPLOSSING

PROBLEEM	MOGELIJKE OORZAAK	OPLOSSING
De maaier start niet.	De batterij is niet opgeladen.	Laad de batterij op.
	De schakelaar is defect.	Vervang de schakelaar (bel de gratis hulplijn op 1-866-384-8432)
	Gras vastgelopen bij het mes.	Verwijder de batterij; controleer onder het dek op verstoppingen.
	De batterij is niet aan de motor bevestigd.	Controleer de verbinding tussen de motorconnector en de batterij
	De batterij heeft mogelijk service of vervanging nodig.	Bel de gratis hulplijn op 1-866-384-8432 of vervang de batterij.
	De sleutel is niet geïnstalleerd.	Plaats de sleutel.
De maaier snijdt het gras ongelijkmatig.	Het gazon is ruw of ongelijk.	Controleer het maaigebied.
	De snijhoogte is niet correct ingesteld.	Verplaats de wielen naar een hogere stand.
De maaier mulcht niet goed.	Natte grasresten plakken aan de onderkant van het dek.	Wacht tot het gras droog is voordat u gaat maaien.
	De mulchplug ontbreekt.	Installeer de mulchplug.
De maaier is moeilijk te duwen.	Het gras is te hoog, of de snijhoogte is te laag.	Verhoog de snijhoogte.
	De achterkant van de maaiereenheid en het mes slepen door dik gras.	Leeg de grasresten uit de opvangzak.
De maaier maakt overmatig lawaai en trilt.	De motoras is verbogen.	Stop de motor en inspecteer op schade.
	Het mes is uit balans.	Zie het gedeelte over het balanceren van het mes in deze handleiding. OF vervang het met het LawnMaster vervangingsonderdeel #CLMB4016K.

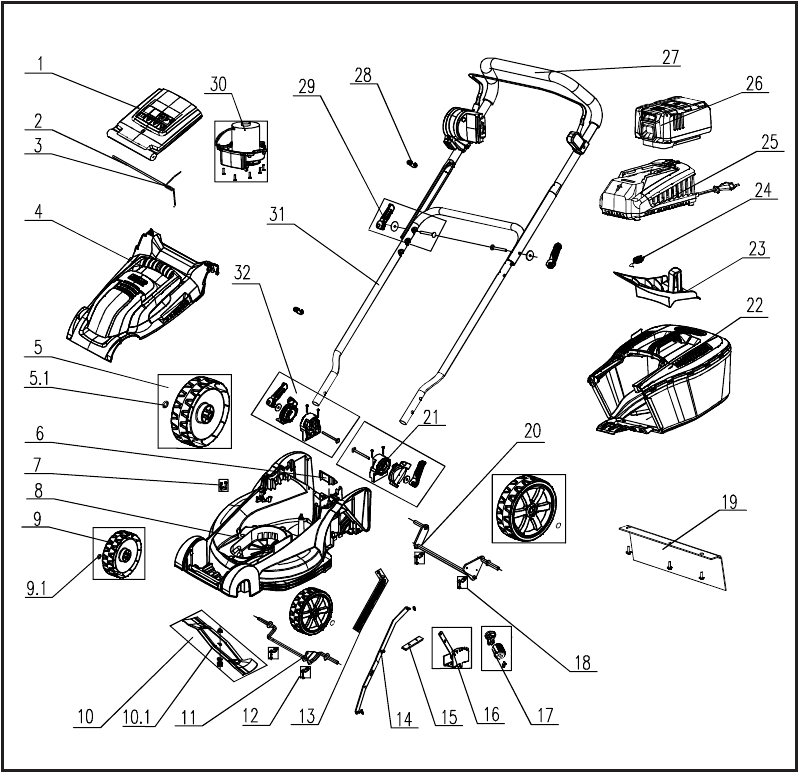

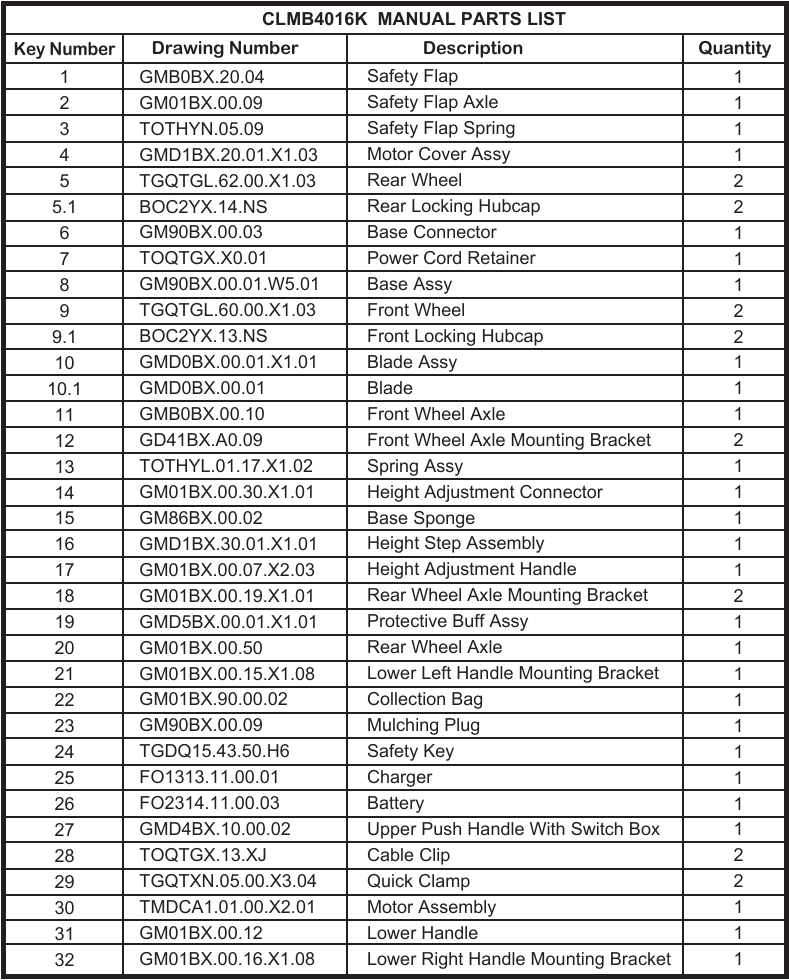

UITGEKLAPTE WEERGAVE / ONDERDELENLIJST

ALGEMENE VEILIGHEIDSREGELS

Dit symbool duidt op belangrijke veiligheidsinstructies. Het niet opvolgen van deze instructies kan de persoonlijke veiligheid en/of eigendommen van de bediener en anderen in gevaar brengen. Lees en begrijp alle instructies in deze handleiding voordat u probeert de maaier te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel.

Deze maaier is gebouwd om te worden bediend volgens de regels voor een veilige bediening die in deze handleiding staan. Zoals bij elk type gemotoriseerd materieel, kan onachtzaamheid of een fout van de kant van de bediener leiden tot ernstig letsel. Deze maaier is in staat lichaamsdelen te amputeren en voorwerpen weg te slingeren. Het niet naleven van de volgende veiligheidsregels kan leiden tot ernstig letsel of de dood.

Basisveiligheidsmaatregelen moeten altijd worden gevolgd bij het gebruik van elektrische grasmaaiers, om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen.

Het gebruik van deze maaier moet worden beperkt tot personen die de waarschuwingen en instructies die in deze handleiding en op de maaier zijn afgedrukt, hebben gelezen en begrepen en zullen opvolgen.

• Lees alle instructies op de maaier en in de handleiding zorgvuldig door voordat u probeert de maaier te monteren en te bedienen. Bewaar deze handleiding op een veilige plaats voor toekomstig gebruik en raadpleeg deze regelmatig.
• Gebruik de grasmaaier niet in vochtige of natte omstandigheden en gebruik hem niet in de regen.
• Raak vertrouwd met alle bedieningselementen en hun juiste werking. Weet hoe u de maaier moet stoppen en hoe u de stroom in een noodgeval kunt uitschakelen.
• Om contact met het mes of letsel veroorzaakt door een weggeslingerd object te vermijden, blijft u in de bedieningszone achter de handgrepen en houdt u kinderen en omstanders op minstens 15 meter (50') afstand van de maaier terwijl deze in werking is. Stop de motor onmiddellijk als iemand het maaigebied betreedt.
• Inspecteer grondig het gebied waar de maaier zal worden gebruikt. Verwijder alle stenen, stokken, draden, botten, speelgoed en andere voorwerpen waarover kan worden gestruikeld of die door het mes kunnen worden weggeslingerd. Weggeslingerde voorwerpen kunnen ernstig persoonlijk letsel veroorzaken.
• Plan uw maaipatroon zodanig dat u vermijdt dat materiaal in de richting van wegen, trottoirs, omstanders, enz. wordt uitgeworpen. Werp geen materiaal tegen een muur of obstakel. Dit kan ervoor zorgen dat het uitgeworpen materiaal terugkaatst naar de bediener.
• Draag altijd een goede oogbescherming om uw ogen te beschermen tijdens het bedienen of uitvoeren van een aanpassing of reparatie. Weggeslingerde voorwerpen die terugkaatsen, kunnen ernstig oogletsel veroorzaken.
• Draag altijd een veiligheidsbril met zijbescherming. Alledaagse brillen hebben alleen schokbestendige lenzen. Dit zijn GEEN veiligheidsbrillen. Het opvolgen van deze regel vermindert het risico op oogletsel. Gebruik een gezichtsmasker als de bediening stoffig is.
  Draag een veiligheidsbril of -bril die is gemarkeerd om te voldoen aan de ANSI Z87.1-norm bij het bedienen van dit product.
• Draag altijd een gezichtsmasker of een stofmasker bij het bedienen van de maaier in een stoffige omgeving.
• Kleed u correct. Draag geen losse kleding of sieraden die vast kunnen komen te zitten in bewegende delen. Het dragen van beschermende handschoenen en veiligheidsschoenen wordt aanbevolen.
• Veel verwondingen ontstaan doordat de maaier over de voet van de bediener wordt getrokken tijdens een val veroorzaakt door uitglijden of struikelen. Bedien deze maaier niet op blote voeten of met sandalen of lichtgewicht schoenen (bijv. canvas). Houd de maaier niet vast als u valt. Laat de handgreep onmiddellijk los.
• Trek de maaier nooit naar u toe terwijl u loopt. Als u de maaier van een muur of obstakel moet wegtrekken, kijk dan eerst naar beneden en naar achteren om struikelen te voorkomen, en volg dan deze stappen:
  • Stap terug van de maaier om uw armen volledig te strekken.
  • Zorg ervoor dat u goed in evenwicht bent.
  • Trek de maaier langzaam terug.
• Gebruik de maaier niet voor een andere klus dan waarvoor hij bedoeld is. Forceer de maaier niet.
• Bedien de maaier niet onder invloed van alcohol of drugs.
• Blijf alert: Bedien de maaier niet als u moe bent. Let op wat u doet. Gebruik uw gezond verstand.
• Steek uw handen of voeten niet in de buurt van draaiende delen of onder het maaidek. Contact met het mes kan handen en voeten amputeren.
• Houd handen en voeten uit de buurt van het maai gebied.
• Probeer de wielen of de maaihoogte niet aan te passen terwijl de motor draait.
• Vermijd gevaarlijke omgevingen. Bedien de maaier niet in de regen of in nat of vochtig gras.
• Maai alleen bij daglicht of bij goed kunstlicht. Overhaast een maaibeurt niet.
• Stop het mes bij het oversteken van grindpaden, looppaden of wegen.
• Als de maaier overmatig begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen.
• Stop de motor en wacht tot het mes volledig tot stilstand is gekomen voordat u de opvangzak verwijdert of de uitwerpopening ontstopt. Het snijmes blijft nog enkele seconden draaien nadat de motor is uitgeschakeld. Plaats geen enkel deel van uw lichaam in het mesgebied totdat u zeker weet dat het mes is gestopt met draaien.
• Gebruik de maaier nooit zonder een goede sleepbescherming, uitwerpkanaal, opvangzak, schakelaar bediening of ander veiligheidsapparaat op zijn plaats en in werkende staat. Gebruik de maaier niet met beschadigde veiligheidsapparaten. Dit kan leiden tot letsel.

VEILIGHEID VAN KINDEREN

Tragische ongevallen kunnen gebeuren als de bediener zich niet bewust is van de aanwezigheid van kinderen.

• Houd kinderen uit het maaigebied en onder het waakzame toezicht van een verantwoordelijke volwassene.
• Sta kinderen onder de 14 jaar niet toe om deze maaier te bedienen. Kinderen van 14 jaar en ouder moeten de bedieningsinstructies en veiligheidsregels in deze handleiding lezen en begrijpen, en moeten worden opgeleid en begeleid door een ouder.
• Blijf alert en schakel de maaier uit als een kind of een andere persoon het maaigebied betreedt.
• Kijk achter en naar beneden naar kleine kinderen voordat en tijdens het achteruitrijden.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, deuropeningen, struiken, bomen of andere objecten die uw zicht kunnen belemmeren op een kind dat op het pad van de maaier kan rennen.

GEBRUIK ALLEEN DOOR LAWNMASTER GOEDGEKEURDE VERVANGENDE BATTERIJEN, ANDERE BATTERIJEN KUNNEN LETSEL OF SCHADE AAN DE MAAIER VEROORZAKEN.
Gebruik met LAWNMASTER 40V Lithium-lon batterij.

SPECIFIEKE VEILIGHEIDSREGELS

VEILIGHEIDSREGELS VOOR ACCU'S

• Accugereedschap hoeft niet in een stopcontact te worden gestoken; daarom zijn ze altijd in werkende staat. Wees u bewust van mogelijke gevaren wanneer u uw accugereedschap niet gebruikt of wanneer u accessoires verwisselt. Het opvolgen van deze regel vermindert het risico op elektrische schokken, brand of ernstig persoonlijk letsel.
• Plaats accugereedschap of hun accu's niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Plet, laat vallen of beschadig de accu niet. Gebruik geen accu of oplader die is gevallen of een scherpe klap heeft gekregen. Een beschadigde accu kan exploderen. Gooi een gevallen of beschadigde accu onmiddellijk op de juiste manier weg.
• Accu's kunnen exploderen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte accu kan vuil en chemicaliën verspreiden. Spoel onmiddellijk met water als u eraan bent blootgesteld.
• Laad accugereedschap niet op in een vochtige of natte omgeving. Het opvolgen van deze regel vermindert het risico op elektrische schokken.
• Voor de beste resultaten moet uw accugereedschap worden opgeladen op een plaats waar de temperatuur hoger is dan 7°C maar lager dan 40°C. Om het risico op ernstig persoonlijk letsel te verminderen, mag u het apparaat niet buiten of in voertuigen opslaan.
• Onder extreme gebruiks- of temperatuuromstandigheden kan er acculekkage optreden. Als er vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan minstens 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Wanneer de accu niet in gebruik is, houd hem dan uit de buurt van andere metalen voorwerpen zoals: paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de accupolen kan vonken, brandwonden of brand veroorzaken.
• Verwijder altijd de accu van uw gereedschap wanneer u onderdelen monteert, aanpassingen doet, schoonmaakt of wanneer u het niet gebruikt. Het verwijderen van de accu voorkomt onbedoeld starten, wat ernstig persoonlijk letsel kan veroorzaken.
• Verwijder altijd de accu voordat u het apparaat opbergt. Wanneer de accu volledig is opgeladen, trek dan de stekker van de oplader uit het stopcontact en verwijder de accu uit de oplader.
• Draag altijd een veiligheidsbril met zijbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1, samen met gehoorbescherming. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geworpen en andere mogelijke ernstige verwondingen ontstaan.
• Houd de accu droog, schoon en vrij van olie en vet. Gebruik altijd een schone doek bij het schoonmaken. Gebruik nooit remvloeistoffen, benzine, producten op basis van petroleum of oplosmiddelen om de accu schoon te maken.

ACCU & OPLADER

GEBRUIK ALLEEN DOOR LAWNMASTER GOEDGEKEURDE VERVANGENDE ACCU'S, ANDERE ACCU'S KUNNEN LETSEL OF SCHADE AAN DE MAAIER VEROORZAKEN. Gebruik met LAWNMASTER 40V Lithium-Ion accu.

Zorg ervoor dat het apparaat is uitgeschakeld voordat u de accu plaatst. Het plaatsen van een accu in een elektrisch gereedschap dat is ingeschakeld, kan tot ongelukken leiden.

Laad de accu's alleen binnenshuis op, omdat de acculader alleen is ontworpen voor gebruik binnenshuis. Om het risico op elektrische schokken te verminderen, trekt u de stekker van de acculader uit het stopcontact voordat u de oplader schoonmaakt.

Stel de accu niet gedurende lange tijd bloot aan sterk zonlicht en laat hem niet op een verwarming liggen. Hitte beschadigt de accu en er is een risico op explosie.

Laat een hete accu afkoelen voordat u hem oplaadt.

Open de accu niet en vermijd mechanische schade aan de accu. Risico op kortsluiting en er kunnen dampen vrijkomen die de luchtwegen irriteren. Zorg voor frisse lucht en zoek medische hulp in geval van ongemak.

Gebruik geen niet-oplaadbare batterijen!

Het apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte fysieke, zintuiglijke of geestelijke vermogens of die niet over de nodige ervaring en/of kennis beschikken - tenzij ze onder toezicht staan van een persoon die verantwoordelijk is voor de veiligheid of instructies krijgen over het bedienen van het apparaat door een dergelijke persoon.

Kinderen moeten onder toezicht worden gehouden om ervoor te zorgen dat ze niet met de apparatuur spelen.

Gebruik alleen de meegeleverde oplader om de accu op te laden. Risico op brand en explosie. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft.

Controleer voor elk gebruik de oplader, de kabel en de stekker en laat ze repareren door gekwalificeerde professionals en alleen met originele onderdelen. Gebruik geen defecte oplader en open hem niet zelf. Dit zorgt ervoor dat de veiligheid van het apparaat behouden blijft.

Sluit de oplader alleen aan op een stopcontact met aarde. Zorg ervoor dat de netspanning overeenkomt met de specificaties op het typeplaatje van de oplader. Risico op elektrische schokken.

Koppel de oplader los van het stopcontact voordat u de verbinding met de accu / het elektrische gereedschap / het apparaat sluit of opent.

Houd de oplader schoon en uit de buurt van nat en regen. Gebruik de oplader niet buitenshuis. Vuil en het binnendringen van water verhogen het risico op elektrische schokken.

Gebruik de oplader alleen met de juiste originele accu's. Het opladen van andere accu's kan leiden tot letsel en brandgevaar.

Vermijd mechanische schade aan de oplader. Dit kan leiden tot interne kortsluitingen.

Gebruik de oplader niet op een brandbaar oppervlak (bijv. papier, textiel). Risico op brand door verhitting tijdens het opladen.

Als het netsnoer van deze apparatuur is beschadigd, moet het worden vervangen door de fabrikant, een klantenservicevertegenwoordiger van dezelfde fabrikant of een gekwalificeerd persoon om gevaren te voorkomen.

De accu van het apparaat is niet volledig opgeladen op het moment van levering. Het moet daarom volledig worden opgeladen voordat u het voor de eerste keer gebruikt. Voor de eerste oplaadcyclus raden we aan om de accu ongeveer 3-5 uur op te laden. Plaats de accu in de basis en steek de stekker van de acculader in een stopcontact.

Wanneer de accu volledig is opgeladen, trekt u de stekker van de oplader uit het stopcontact en uit het apparaat. De oplaadtijd is ongeveer 1,5 uur.

Laad de accu niet continu op, omdat dit de accucellen kan beschadigen.
Opmerking: Herhaaldelijk opladen van kleine capaciteiten kan de accucellen beschadigen. Laad de accu alleen op als het apparaat traag begint te werken.

Gebruik de oplader niet om niet-oplaadbare batterijen op te laden.

(PROPOSITIE 65)

Sommige stof die ontstaat door machinaal schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis,
• Kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstellingen varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemische stoffen te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

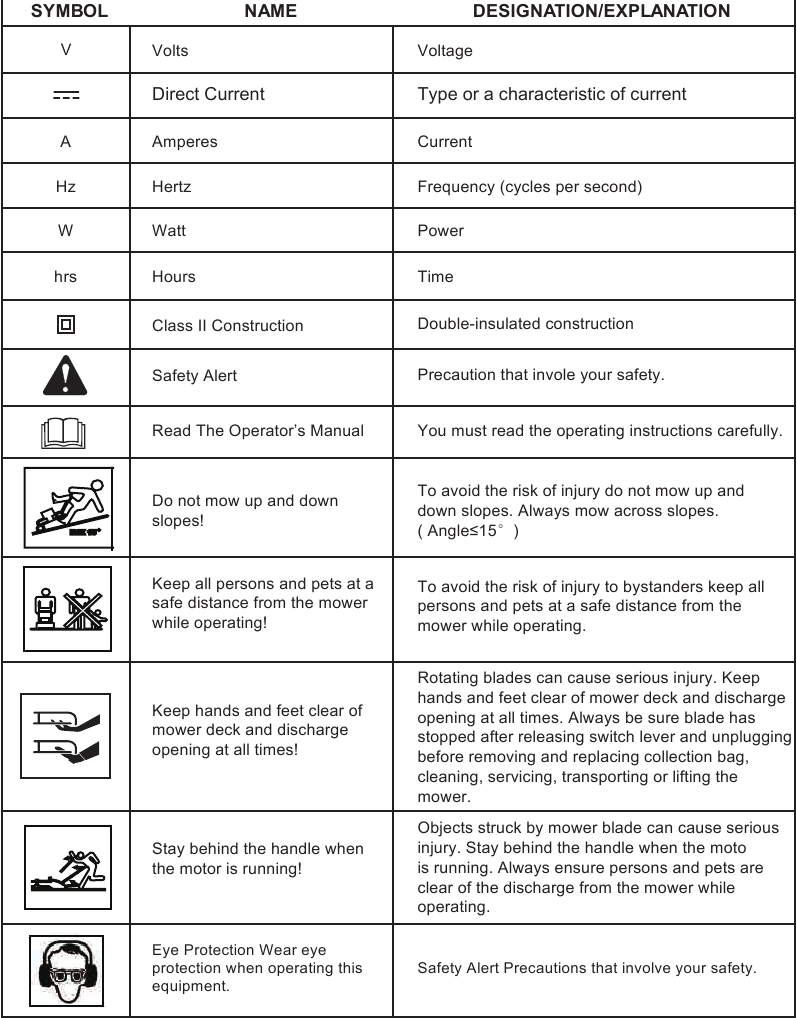

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een correcte interpretatie van deze symbolen stelt u in staat het product beter en veiliger te bedienen.

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te geven die aan dit product zijn verbonden.

SYMBOOL & SIGNAAL	BETEKENIS
	Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
LET OP	(Zonder veiligheidswaarschuwingssymbool) Geeft een situatie aan die kan leiden tot materiële schade.

SERVICE

Onderhoud vereist uiterste zorg en kennis en mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur. Voor onderhoud raden we aan het product terug te brengen naar uw dichtstbijzijnde SERVICE CENTER voor reparatie. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.

Om ernstig persoonlijk letsel te voorkomen, mag u niet proberen dit product te gebruiken voordat u de gebruikershandleiding grondig hebt gelezen en volledig hebt begrepen.
Als u de waarschuwingen en instructies in de gebruikershandleiding niet begrijpt, gebruik dit product dan niet. Neem contact op met de klantenservice voor hulp.

De bediening van elk elektrisch gereedschap kan ertoe leiden dat er vreemde voorwerpen in uw ogen worden geworpen, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming en, indien nodig, een volledig gezichtsscherm voordat u begint met het bedienen van elektrisch gereedschap. We raden een Wide Vision Safety Mask aan voor gebruik over een bril of een standaard veiligheidsbril met zijbescherming. Gebruik altijd oogbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1.

Distributed By Cleva North America 601 Regent Park Court Greenville, SC 29607 (866)-384-8432

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LawnMaster CLMB4016K - Snoerloze grasmaaier - handleiding

Beschikbare talen
