LawnMaster LMRM1601 - Handleiding Kooi grasmaaier

SPECIFICATIES

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

LEES EN BEGRIJP ALLE INSTRUCTIES.
Het niet opvolgen van alle onderstaande en op de machine vermelde instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

LEES ALLE INSTRUCTIES

• Lees deze bedieningshandleiding zorgvuldig en volledig door voordat u probeert deze machine te monteren.
  Lees, begrijp en volg alle instructies op de machine en in de handleiding voor gebruik.
  Bewaar deze handleiding op een veilige plaats voor toekomstig en regelmatig gebruik en voor het bestellen van vervangende onderdelen.
• Wees volledig vertrouwd met het juiste gebruik van deze machine voordat u deze bedient.
• Deze machine is een nauwkeurig stuk gereedschap en vereist dat de bediener te allen tijde uiterste voorzichtigheid betracht. Deze machine is ontworpen om één taak uit te voeren: gras maaien.
  Gebruik het niet voor andere doeleinden.
• Sta kinderen jonger dan 10 jaar nooit toe deze machine te bedienen. Kinderen van 10 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de machine lezen en begrijpen, en moeten worden opgeleid en begeleid door een volwassene.
• Alleen verantwoordelijke personen die bekend zijn met de regels voor veilig gebruik mogen deze machine gebruiken.
• Inspecteer grondig het gebied waar de apparatuur zal worden gebruikt. Verwijder alle stenen, stokken, draden, botten, speelgoed en andere vreemde voorwerpen.
• Om contact met het mes te vermijden, blijft u in de bedieningszone achter de handgrepen en houdt u kinderen, omstanders, helpers en huisdieren uit de buurt van de maaier terwijl deze in werking is. Stop de machine als iemand het gebied betreedt.
• Draag stevige, ruw zool werkschoenen en nauwsluitende broeken en shirts. Shirts en broeken die de armen en benen bedekken en schoenen met stalen neuzen worden aanbevolen. Gebruik deze machine nooit op blote voeten, sandalen, gladde of lichtgewicht (bijv. canvas) schoenen.
• Steek uw handen of voeten niet in de buurt van de draaiende messen. Contact met messen kan vingers en tenen amputeren.
• Veel verwondingen ontstaan ​​doordat de maaier over de voet wordt getrokken tijdens een val veroorzaakt door uitglijden of struikelen. Houd de maaier niet vast als u valt; laat de hendel onmiddellijk los.
• Wees voorzichtig bij het achteruit trekken van de machine. Kijk naar beneden en naar achteren om struikelen te voorkomen. Zorg ervoor dat u goed in evenwicht bent met een zekere tred.
• Bedien de maaier niet onder invloed van alcohol of drugs.
• Gebruik de maaier nooit op nat gras. Zorg altijd voor een goede basis. Een slip en val kan ernstig persoonlijk letsel veroorzaken.
• Maai alleen bij daglicht of goed kunstlicht.
• Loop, ren nooit bij het gebruik van de maaier.
• Het snijmes kan enkele seconden blijven draaien nadat de maaier is gestopt met bewegen.
  Plaats nooit een deel van het lichaam in het mesgebied voordat u zeker weet dat het mes is gestopt met draaien.
• Gebruik veilige tilmethoden bij het verplaatsen van de maaier.
• Gebruik alleen onderdelen en accessoires die voor deze machine zijn gemaakt door de fabrikant. Het niet doen hiervan kan leiden tot persoonlijk letsel.
• Als zich situaties voordoen die niet in deze handleiding worden behandeld, wees dan voorzichtig en gebruik uw gezond verstand. Neem contact op met de klantenservice (gratis hulplijn 1-866-384-8432) voor hulp of de dichtstbijzijnde service dealer.

SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN

DE EENHEID GEBRUIKEN OP EEN HELLING

Hellingen zijn een belangrijke factor bij uitglijden en vallen, wat kan leiden tot ernstig letsel.
Werken op hellingen vereist extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, maai deze dan niet.

• Maai over de helling; nooit op en neer. Wees voorzichtig bij het veranderen van richting op hellingen.
• Let op gaten, sporen, rotsen, verborgen objecten of hobbels waardoor u kunt uitglijden of struikelen. Hoog gras kan obstakels verbergen.
• Zorg altijd voor een goede basis. Een slip en val kan ernstig persoonlijk letsel veroorzaken.
• Maai niet in de buurt van afgronden, greppels of bermen; u kunt uw evenwicht verliezen.
• Maai geen hellingen met een hellingshoek groter dan 15 graden.
• Maai geen nat gras. Een onstabiele ondergrond kan uitglijden veroorzaken.

KINDEREN

Tragische ongelukken kunnen gebeuren als de bediener niet alert is op de aanwezigheid van kleine kinderen. Kinderen worden vaak aangetrokken door de maaier en de maaiactiviteit. Kinderen jonger dan 10 jaar begrijpen de gevaren niet. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst zag.

• Houd kinderen jonger dan 10 jaar uit het maai gebied en onder de hoede van een verantwoordelijke volwassene anders dan de bediener.
• Wees alert en stop met maaien als een kind of anderen, inclusief huisdieren, het gebied betreden.
• Wees uiterst voorzichtig bij het naderen van blinde hoeken, deuropeningen, struiken, bomen of andere objecten die uw zicht op een kind dat de maaier in kan rennen, kunnen belemmeren.
• Sta kinderen jonger dan 10 jaar nooit toe deze machine te bedienen. Kinderen van 10 jaar en ouder moeten de instructies en veilige bedieningspraktijken in deze handleiding en op de machine lezen en begrijpen, en moeten worden opgeleid en begeleid door een volwassene.

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen stelt u in staat het product beter en veiliger te gebruiken.
SYMBOOL	NAAM	AANDUIDING/UITLEG
	Veiligheidswaarschuwing	Voorzorgsmaatregel die uw veiligheid betreft.
	Draaiende messen	Om het risico op letsel te verminderen, houdt u handen en voeten uit de buurt.
	Omstanders	Maai niet als er kinderen of anderen in de buurt zijn.
De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus van dit product uit te leggen.
SYMBOOL	SIGNAAL	BETEKENIS
		Geeft een dreigende gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
		Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
		Geeft een potentieel gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
	LET OP	(Zonder veiligheidswaarschuwingssymbool) Geeft een situatie aan die kan leiden tot schade aan eigendommen.

VEILIGHEID
De messen van de maaier zijn scherp en kunnen snijden. Draag handschoenen en wees extra voorzichtig bij het onderhoud ervan.
Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat de apparatuur in veilige staat verkeert.
Manipuleer nooit veiligheidsvoorzieningen. Controleer regelmatig of ze goed werken.

Om ernstig persoonlijk letsel te voorkomen, mag u dit product niet proberen te gebruiken voordat u de bedieningshandleiding grondig hebt gelezen en volledig hebt begrepen. Als u de waarschuwingen en instructies in de bedieningshandleiding niet begrijpt, gebruik dit product dan niet. Bel de klantenservice (gratis hulplijn 1-866-384-8432) voor hulp.

SERVICE
Onderhoud vereist uiterste zorg en kennis en mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur. Breng het product terug naar uw dichtstbijzijnde ERKEND SERVICE CENTRUM voor reparatie.
Gebruik bij onderhoud alleen identieke vervangende onderdelen.

BEWAAR DEZE INSTRUCTIES
Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit product mogelijk gebruiken. Als u dit product aan iemand uitleent, leen hem dan ook deze instructies.

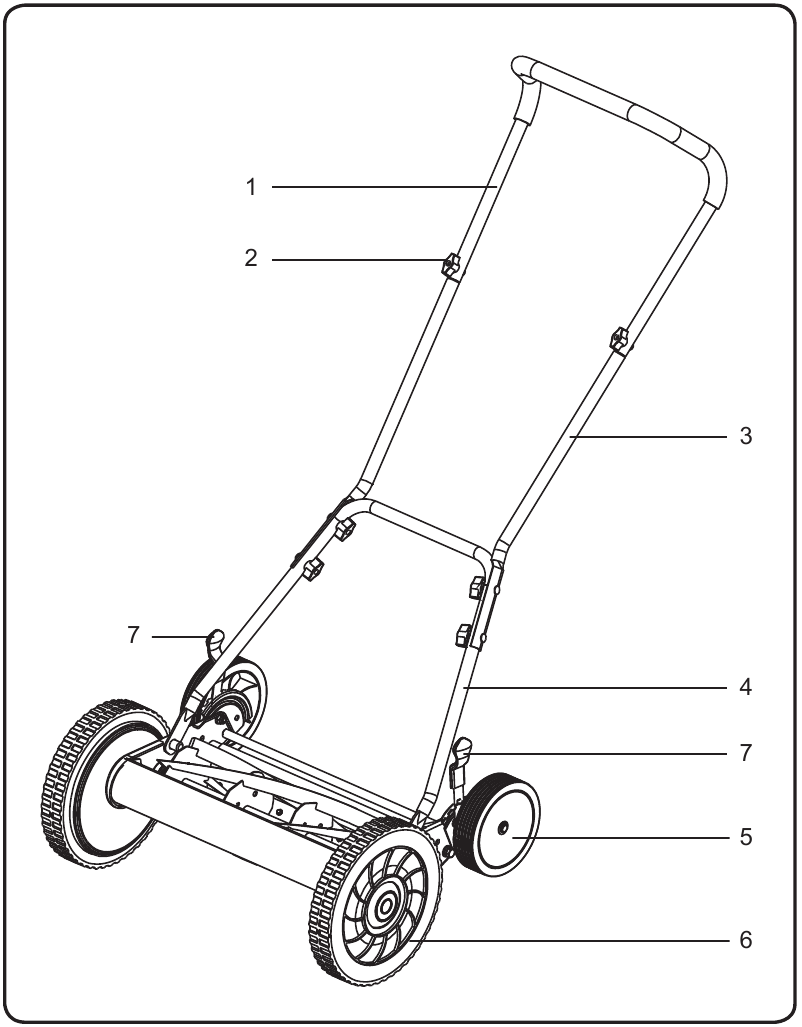

FUNCTIES

Voor een veilig gebruik van dit product is het noodzakelijk dat u de informatie over het product en in deze bedieningshandleiding begrijpt, evenals kennis van het project dat u probeert uit te voeren.
Voordat u dit product gebruikt, dient u zich vertrouwd te maken met alle bedieningsfuncties en veiligheidsvoorschriften.

1. Bovenste handgreep
2. Draaiknop
3. Middelste handgreep
4. Onderste handgreep
5. Achterwiel
6. Voorwiel
7. Hoogteverstellingshendel

MONTAGE

Dit product vereist montage.

• Haal het product en eventuele accessoires voorzichtig uit de doos. Controleer of alle items op de paklijst zijn inbegrepen.
• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd zijn of ontbreken, neem dan contact op met het servicecentrum.

PAKLIJST

(1) Bovenste handgreep
(2) Middelste handgrepen
(1) Onderste handgreep
(6) Slotbouten
(6) Draaiknoppen
(1) Messenkooi (met gemonteerde messen, wielen en hoogteverstelling hendels)
(1) Gebruiksaanwijzing

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging of modificatie is misbruik en kan leiden tot een gevaarlijke situatie met mogelijk ernstig persoonlijk letsel tot gevolg.

Gebruik de maaier nooit zonder de juiste veiligheidsvoorzieningen. Gebruik de maaier nooit met beschadigde veiligheidsvoorzieningen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

MONTAGE VAN DE HANDGREEP

• Bevestig de bovenste handgreep aan de middelste handgrepen met twee slotbouten en twee draaiknoppen (Fig. 1).

• Bevestig de handgreep die in stap 1 is gemonteerd aan de onderste handgreep met vier slotbouten en vier draaiknoppen (Fig. 2).

• Plaats een van de ronde openingen aan de onderkant van de handgreep over een van de stalen pennen op het frame van de maaier en let vooral op de positie van de handgreep. Oefen vervolgens langzaam zijwaartse druk uit op de andere onderste handgreep totdat deze in en over de tweede stalen pen kan worden geschoven, terwijl u uw handen vrijhoudt van de messen (Fig. 3).


Houd uw handen altijd uit de buurt van de messen wanneer u de handgreep aan het frame bevestigt. Als u dit niet doet, kan dit leiden tot ernstig letsel!

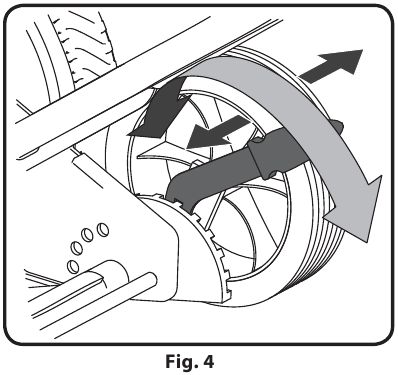

DE MAAIHOOGTE INSTELLEN

De maaihoogte kan worden ingesteld tussen ongeveer 1,2" (31 mm) en 2,4" (61 mm).

• Beweeg de rechter hoogteverstelling hendel naar buiten en plaats hem vervolgens naar voren (om de maaihoogte te verlagen) of naar achteren (om de maaihoogte te verhogen) voordat u hem in de inkeping loslaat om de gewenste maaihoogte in te stellen (Fig. 4).

• Herhaal stap 1 aan de linkerzijde en zorg ervoor dat u de hoogteverstelling hendel in de bijbehorende inkeping loslaat.

OPMERKING: Maai uw gazon nooit op de laagste stand van de maaier, omdat dit kan leiden tot een bruin of afstervend gazon.

WERKING

UW APPARAAT GEBRUIKEN

Neem het volgende in acht bij het bedienen van uw kooimaaier.

• Uw maaier is niet elektrisch aangedreven en vereist continu handmatig duwen tijdens het maaien. Gebruik deze maaier alleen op gazon dat is gegroeid op een gladde, geëgaliseerde ondergrond. Deze maaier is het meest effectief op vlakke, egale gazons. Het maaien van gazons met lang onkruid kan het algehele maairesultaat beïnvloeden.
• Zorg ervoor dat er geen stenen, stokken, draad of andere objecten op het gazon liggen die de grasmaaier of motor kunnen beschadigen.
• Maai het gazon als het gras relatief droog is. Het maaien van nat gras kan leiden tot een ongelijkmatige snede.
• Houd een consistent wandeltempo aan terwijl u de maaier in rechte banen duwt.
• Laat elke baan elkaar iets overlappen om de snede gelijkmatig te maken en te voorkomen dat er ongesneden stroken achterblijven.
• Maai het gazon regelmatig tijdens het groeiseizoen. Maai vaker dan u zou doen met een conventionele roterende grasmaaier.
• Maai altijd met de meshoogte zo ingesteld dat er niet meer dan 1/3 van de totale hoogte van het gras wordt afgesneden.
• Als de gazonhoogte meer dan vier centimeter is, pas dan de meshoogte aan naar de hoogste stand voordat u gaat maaien. Pas na het maaien het mes opnieuw aan op de gewenste maaihoogte en maai het gazon binnen de volgende één of twee dagen een tweede keer.

Het bedienen van een grasmaaier kan ertoe leiden dat er vuil in de ogen wordt geslingerd, wat uw ogen ernstig kan beschadigen. Draag altijd een veiligheidsbril tijdens het bedienen van de maaier, of tijdens het uitvoeren van aanpassingen of reparaties eraan.

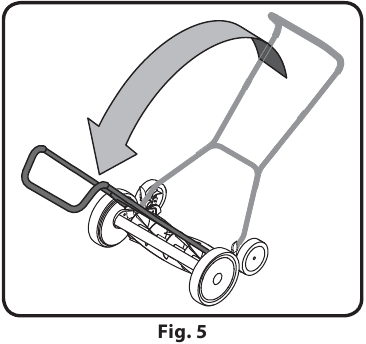

HET APPARAAT VERVOEREN

• Tijdens normaal gebruik draait de messenrol telkens wanneer de voorwielen van de maaier draaien. Om de maaier veilig van de ene locatie naar de andere te verplaatsen zonder dat de messenrol draait, draait u eenvoudigweg de handgreep over de rol en duwt u de maaier vanaf de andere kant (Fig. 5).
  Het duwen van de maaier op deze manier (transportmodus) verhindert dat de messenrol draait.


ONDERHOUD

ALGEMEEN ONDERHOUD

• Neem altijd de veiligheidsvoorschriften in acht bij het uitvoeren van onderhoud.
• De garantie op deze grasmaaier dekt geen items die zijn blootgesteld aan misbruik of nalatigheid van de gebruiker. Om de volledige waarde van de garantie te ontvangen, moet de gebruiker de grasmaaier onderhouden zoals hier wordt uitgelegd.
• Alle aanpassingen moeten minstens één keer per seizoen worden gecontroleerd.
• Controleer regelmatig alle bevestigingsmiddelen om er zeker van te zijn dat ze stevig vast zitten.
• Breng regelmatig smeermiddel aan op de snijvlakken van de maaier, de as van de messenrol en de wielen.

HET PRODUCT REINIGEN

Om de ophoping van grasresten of ander vuil te voorkomen, reinigt u de maaier na elk gebruik door hem af te vegen met een vochtige doek.

• Schraap en reinig de maaier met een geschikt gereedschap (bijv. een plastic schraper of borstel).
• Gebruik geen hogedrukreiniger of tuinslang om de maaier schoon te maken.
• Verwijder afzettingen van het loopvlak van de wielen.

MESONDERHOUD

De messen van de maaier zijn scherp en kunnen snijden. Draag handschoenen en wees extra voorzichtig bij het onderhouden ervan.
Wielrotatie kan ervoor zorgen dat de messenrol draait.

Slijp de messen periodiek als volgt:

• Spreid een dunne laag slijppasta (100 - 240 grit) op de voorkant van de messen van de rol.
• Stel de onderbalk zo af dat het mes licht maar stevig contact maakt over de volledige breedte van de onderbalk. Raadpleeg het gedeelte Mesafstelling van de maaier in deze handleiding.
• Gebruik de maaier op een verharde ondergrond totdat de voorkant van het mes van de onderbalk is gepolijst.
• Reinig alle slijppasta of vuil van het mes van de onderbalk, het mes van de rol, de tandwielen en de palen.

OPMERKING: Om oppervlakteroest op de messen van de maaier te voorkomen, droogt u de messen na gebruik en brengt u een dunne laag penetrerende oliespray aan.

OPMERKING: Er zijn messenslijp sets voor kooimaaiers te koop bij uw plaatselijke bouwmarkt, ijzerhandel of online.

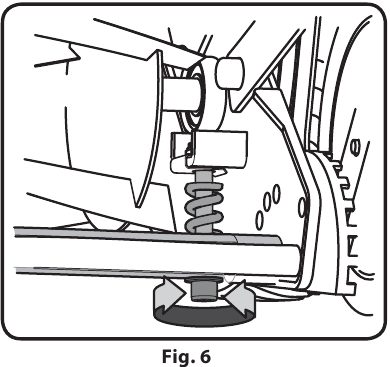

MESAFSTELLING

De messenrol is in de fabriek afgesteld voor de juiste speling ten opzichte van de snijbalk. Na langdurig maaien of als onderdeel van het jaarlijkse onderhoud wordt echter aanbevolen om de messpeling opnieuw af te stellen. Gebruik een 6 mm inbussleutel voor het afstellen (niet meegeleverd).

• Als de messpeling te groot is, zal het maaipatroon ruw en ongelijkmatig zijn.
• Als de messpeling te klein is, zal de machine lawaaierig zijn en moeilijk te duwen tijdens het gebruik.

Ga als volgt te werk om de messpeling af te stellen:

• Zoek de afstelbouten aan de onderkant van de snijbalk aan de achterkant van de maaier.
• Draai met een inbussleutel de afstelbouten (één aan elk uiteinde) 1/4 slag vast (Fig. 6).


Draai de stelschroeven niet te vast, omdat dit de snijbalk kan beschadigen. Draai beide schroeven vast tijdens de laatste afstelling.

Het afstellen van de schroeven voor de mesafstelling is een zeer gevoelige procedure. Een zestiende van een draai wordt beschouwd als een grote aanpassing. Voordat u een stelschroef vastdraait, moet u de tegenoverliggende schroef een gelijke hoeveelheid losdraaien.

• Om te testen op de juiste afstelling:
  1. Leun de maaier helemaal naar achteren zodat hij op de handgreep rust.
  2. Gebruik één hand om het wiel van de maaier langzaam te draaien, waardoor de messenrol langzaam draait.
     Als het wiel te moeilijk te draaien is, draai dan elke stelschroef iets losser.
  3. Terwijl de messenrol draait, steekt u een vel papier tussen de messenrol en de snijbalk. Het papier moet gelijkmatig over de gehele lengte van de snijbalk worden afgescheurd, alsof het door een schaar wordt geknipt. Als het papier niet afscheurt, draai dan elke stelschroef iets vaster en herhaal de test.

GARANTIE

Neem voor product service contact op met de klantenservice via 1-866-384-8432.

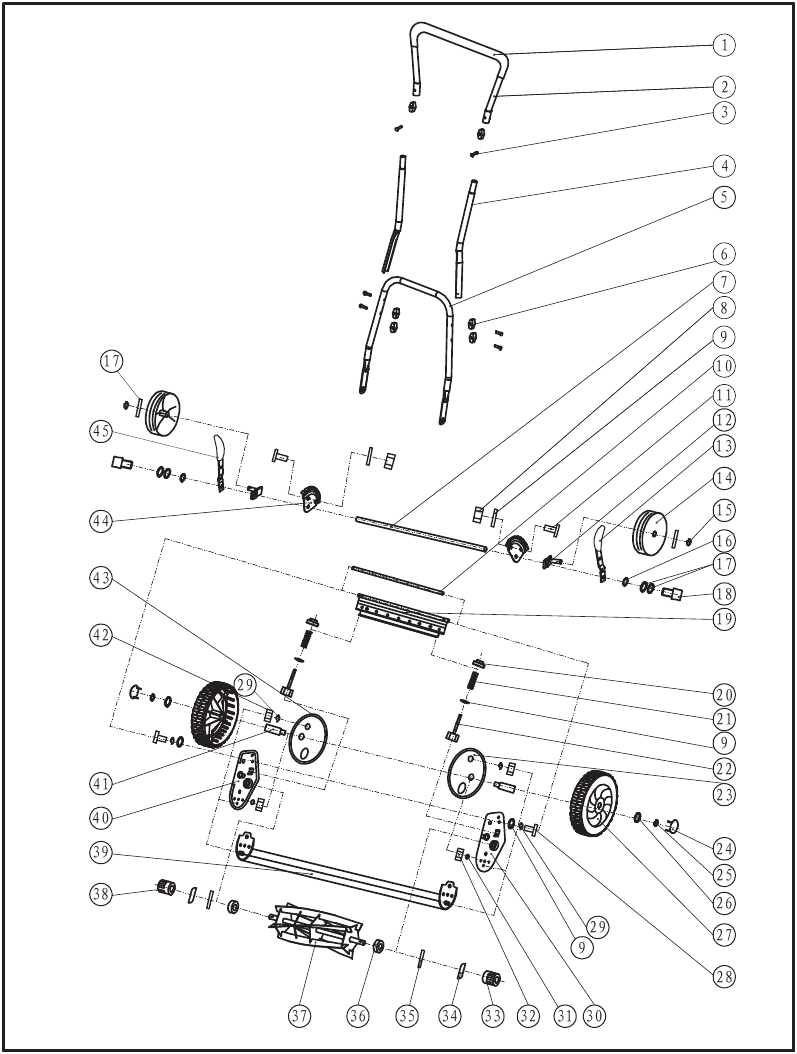

UITGEKLAPTE WEERGAVE / ONDERDELENLIJST

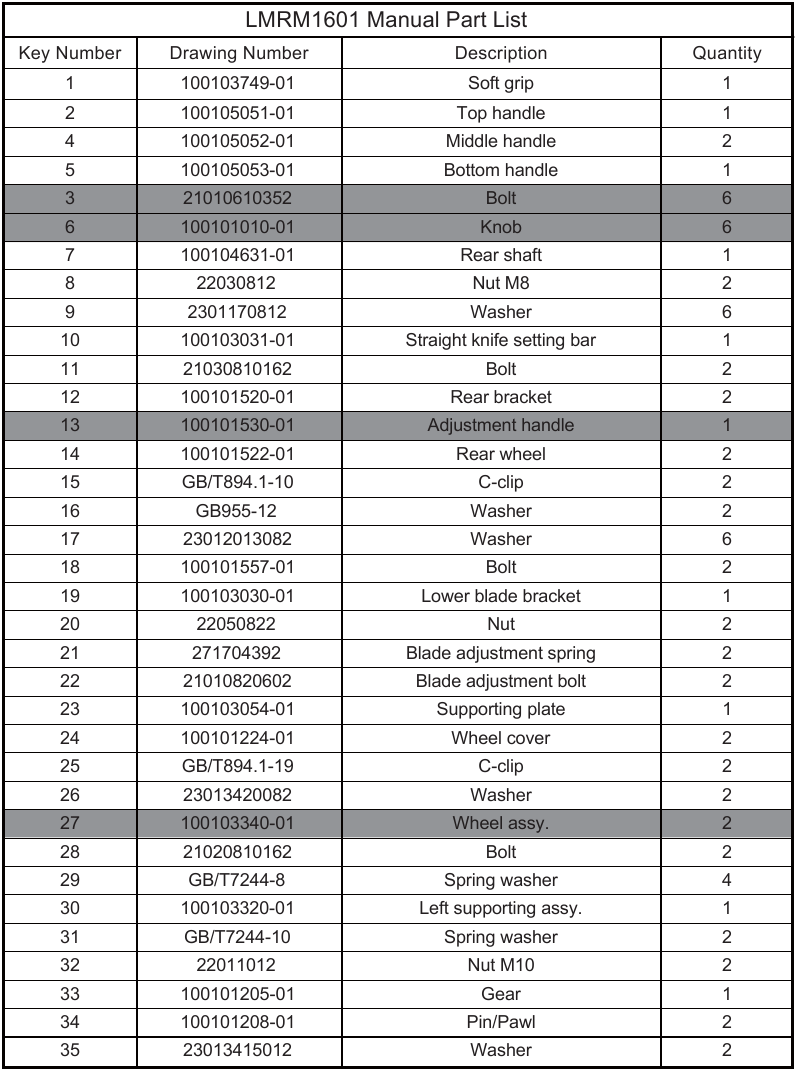

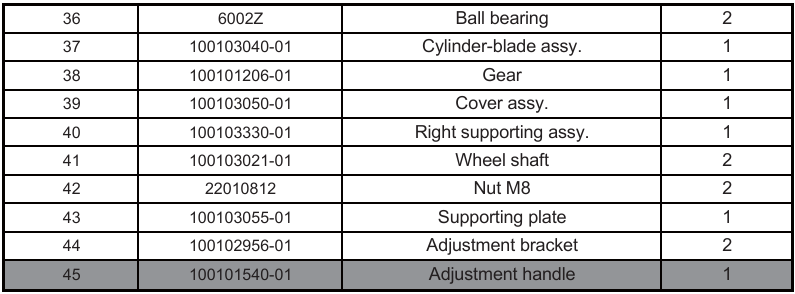

ONDERDELENLIJST

Vervangende onderdelen die grijs zijn gemarkeerd, zijn beschikbaar voor aankoop na verkoop. OPTIONELE OPVANGZAK beschikbaar, bel 866-384-8432 om te bestellen! Model # 10010336401

Gedistribueerd door Cleva North America 601 Regent Park Court Greenville, SC 29607 1-866-384-8432
