SPECIFICATIES

24V MAX* DRAADLOZE GRASMAAIER

ACCUPACK

BATTERIJLADER

*Maximale initiële batterijwerkbelastingsspanning (gemeten zonder werkbelasting) is 24 volt. Nominale spanning is 21,6 volt.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

INLEIDING
Dit product heeft veel functies die het gebruik ervan prettiger en aangenamer maken. Veiligheid, prestaties en betrouwbaarheid hebben de hoogste prioriteit gekregen bij het ontwerp van dit product, waardoor het gemakkelijk te onderhouden en te bedienen is.

Dit symbool geeft belangrijke veiligheidsinstructies aan. Als deze instructies niet worden opgevolgd, kan dit de persoonlijke veiligheid en/of eigendommen van de bestuurder en anderen in gevaar brengen. Lees en begrijp alle instructies in deze handleiding voordat u de maaier probeert te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel.

Deze maaier is gebouwd om te worden bediend volgens de regels voor een veilige bediening die in deze handleiding staan. Zoals bij elk type elektrisch gereedschap, kan onzorgvuldigheid of een fout van de bestuurder leiden tot ernstig letsel. Deze maaier kan lichaamsdelen amputeren en voorwerpen weggooien. Het niet in acht nemen van de volgende veiligheidsregels kan leiden tot ernstig letsel of de dood.

Het gebruik van deze maaier moet worden beperkt tot personen die de waarschuwingen en instructies die in deze handleiding en op de maaier staan afgedrukt, hebben gelezen en begrepen en deze zullen opvolgen.

TRAINING EN VOORBEREIDING

• Lees de bedienings- en onderhoudsinstructiehandleiding zorgvuldig door. Wees grondig vertrouwd met de bedieningselementen en het juiste gebruik van het gereedschap.
• Vermijd het bedienen van de grasmaaier in een gevaarlijke omgeving. Gebruik de grasmaaier niet in vochtige of natte omstandigheden en gebruik hem niet in de regen. Houd de handgreep stevig vast en loop; ren nooit.
• Houd kinderen uit de buurt. Alle bezoekers moeten op veilige afstand van het werkgebied worden gehouden. Stop de apparatuur als iemand het werkgebied betreedt.
• Sta alleen machinisten toe die verantwoordelijk, opgeleid en bekend zijn met de instructies en die fysiek in staat zijn om de grasmaaier te bedienen. Laat kinderen nooit elektrische apparatuur bedienen.
• Houd het werkgebied vrij van alle personen, vooral kleine kinderen en huisdieren.
• Verwijder alle voorwerpen uit het werkgebied die door de apparatuur kunnen worden weggegooid of de werking ervan kunnen belemmeren.
• Bedien de grasmaaier niet zonder de opvangzak of andere veiligheidsvoorzieningen die op hun plaats zitten en goed functioneren. Controleer regelmatig op tekenen van slijtage of aantasting en vervang ze indien nodig.
• Draag geschikte persoonlijke beschermingsmiddelen, zoals een veiligheidsbril, gehoorbescherming en schoeisel
• Kleed u correct. Draag geen losse kleding of sieraden. Deze kunnen in bewegende delen terechtkomen. Het gebruik van rubberen handschoenen en schoeisel wordt aanbevolen bij het werken in de buitenlucht.
• Deze grasmaaier kan handen en voeten amputeren en voorwerpen weggooien. Het niet in acht nemen van alle veiligheidsinstructies kan leiden tot ernstig letsel of de dood.
• Bedien de apparatuur niet onder invloed van alcohol of drugs.

• Gebruik de grasmaaier voor het juiste doel. Gebruik de grasmaaier niet voor een andere klus dan waarvoor hij bedoeld is.

WERKING

• Bedien de apparatuur alleen bij daglicht of goed kunstlicht.
• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen voordat u de grasmaaier bedient.
• Vermijd gaten, sporen, hobbels, rotsen of andere verborgen gevaren. Oneffen terrein kan de machine doen kantelen of ervoor zorgen dat de bestuurder zijn evenwicht of voet verliest.
• Steek uw handen of voeten niet in de buurt van draaiende onderdelen of de grasmaaier. Blijf te allen tijde uit de buurt van de uitwerpopening. Draag altijd een veiligheidsbril met zijbescherming. Gewone brillen hebben alleen slagvaste lenzen.
• Dit zijn GEEN veiligheidsbrillen. Het opvolgen van deze regel vermindert het risico op oogletsel. Gebruik een mondkapje als het gebruik stoffig is. Draag een veiligheidsbril of -bril die is gemarkeerd als voldoend aan de ANSI Z87.1-norm bij het gebruik van dit product. Laat een draaiende grasmaaier niet onbeheerd achter.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achteren voordat en tijdens het achteruitrijden. Stop het/de mes(sen) bij het oversteken van grindpaden, trottoirs of wegen.
• Als de apparatuur abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen. Stop de motor en ontkoppel de accu wanneer u de apparatuur verlaat, voordat u de maaierbehuizing schoonmaakt en voordat u reparaties of inspecties uitvoert. Zet de motor uit en wacht tot het mes volledig tot stilstand is gekomen voordat u de grasopvangzak verwijdert of voordat u de afvoergoot ontstopt.

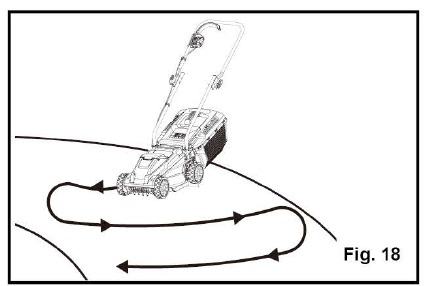

• Maai dwars over de helling, nooit op en neer. Wees uiterst voorzichtig bij het veranderen van richting op hellingen. Maai geen overdreven steile hellingen.
• Houd de apparatuur altijd in de versnelling wanneer u hellingen afdaalt. Niet bergafwaarts uitrollen Vermijd starten en stoppen op hellingen.
• Vermijd het maken van plotselinge veranderingen in snelheid of richting. Maak bochten langzaam en geleidelijk. Er kunnen tragische ongelukken gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en de maaiwerkzaamheden. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
• Houd kinderen uit de buurt van het werkgebied en onder de waakzame zorg van een verantwoordelijke volwassene anders dan de bestuurder.
• Forceer de grasmaaier niet. Hij zal het werk beter en veiliger doen met de snelheid waarvoor hij is ontworpen.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht.
• Blijf alert. Let op wat u doet. Gebruik uw gezond verstand. Gebruik de grasmaaier niet als u moe bent.
• Vermijd het maaien van nat gras. Door een slechte ondergrond kunt u uitglijden en vallen.
• Wees extra voorzichtig bij het bedienen van de apparatuur met een grasopvangzak of andere hulpstukken. Ze kunnen de stabiliteit van de machine beïnvloeden.
• Inspecteer grondig het gebied waar de apparatuur moet worden gebruikt en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen.

• Probeer nooit een wielhoogteverstelling uit te voeren terwijl de motor draait.

ONDERHOUD EN OPSLAG

• Wees voorzichtig bij het onderhoud van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of wijzig het/de mes(sen) niet.
• Ontkoppel de grasmaaier. Ontkoppel de accu wanneer deze niet in gebruik is, vóór onderhoud, bij het vervangen van accessoires zoals messen.
• Bewaar een ongebruikte grasmaaier binnenshuis. Wanneer de grasmaaier niet in gebruik is, moet deze binnenshuis op een droge en afgesloten plaats worden bewaard, buiten het bereik van kinderen.
• Onderhoud de grasmaaier met zorg. Houd de snijranden scherp en schoon voor de beste en veiligste prestaties. Controleer de bouten van het mes en de motorbevestiging regelmatig op de juiste vastheid.
• Niet met een slang wassen; vermijd dat er water in de motor en elektrische aansluitingen komt.
• Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat de apparatuur in een veilige staat verkeert.
• Controleer de grasopvangzak regelmatig op slijtage en vervanging en vervang versleten zakken. Controleer of vervangende zakken voldoen aan de aanbevelingen of specificaties van de oorspronkelijke fabrikant.

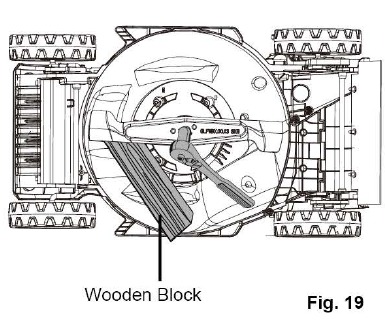

• Vervang het mes als het verbogen of gebarsten is. Een uit balans zijnd mes veroorzaakt trillingen die de motor aandrijfeenheid kunnen beschadigen of persoonlijk letsel kunnen veroorzaken.
• Reinig het mes grondig en controleer de balans door het horizontaal te ondersteunen op een dunne spijker door het middelste gat. De spijker moet ook in een horizontale positie staan. Als een van de uiteinden van het mes naar beneden draait, schraapt u wat metaal van het zware of onderste uiteinde totdat het mes in balans is. Het is in evenwicht als geen van beide uiteinden zakt.
• Volg de instructies voor het smeren en vervangen van accessoires.
• Houd de beschermkappen op hun plaats en in werkende staat.
• Houd de messen scherp.
• Houd handen en voeten uit de buurt van het snijgebied.
• Voorwerpen die door het grasmaaiermes worden geraakt, kunnen ernstig letsel veroorzaken. Het gazon moet vóór elke maaibeurt altijd zorgvuldig worden onderzocht en van alle voorwerpen worden ontdaan.
• Als de grasmaaier een vreemd voorwerp raakt, voert u de volgende stappen uit:
  • Stop de grasmaaier. Laat de schakelaar los.
  • Ontkoppel de accu.
  • Inspecteer op schade.
  • Repareer eventuele schade voordat u de grasmaaier opnieuw start en bedient
• Gebruik bij onderhoud alleen identieke vervangende onderdelen.
• Trek de maaier nooit terug naar u toe terwijl u loopt. Als u de maaier van een muur of een obstakel moet terugtrekken, kijk dan eerst naar beneden en naar achteren om te voorkomen dat u struikelt, en volg dan deze stappen:
• Stap terug van de maaier om uw armen volledig te strekken. Zorg ervoor dat u goed in evenwicht bent. Trek de maaier langzaam terug.

ACCUPACK

• Het accupack is alleen compatibel met 24LFC14-ETL, 24LFC02-ETL of 24LSC01-ETL laders.
• Laad alleen op met de lader die door de fabrikant is gespecificeerd en in deze handleiding staat vermeld. Een lader die geschikt is voor het ene type accupack kan brandgevaar opleveren bij gebruik met een ander accupack.
• Laad de accu niet op in een vochtige of natte omgeving. Het opvolgen van deze regel vermindert het risico op elektrische schokken.

• Plaats grasmaaiers op accu of hun accu's niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Open of beschadig de accu niet. Vrijgekomen elektrolyt is corrosief en kan schade aan de ogen of huid veroorzaken. Het kan giftig zijn als het wordt ingeslikt. Gooi accupacks niet in vuur. Ze zullen exploderen of lekken en letsel veroorzaken. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Niet pletten, laten vallen of beschadigen de accu. Gebruik geen accupack of lader die is gevallen of een scherpe klap heeft gekregen. Een beschadigde accu kan exploderen. Gooi een gevallen of beschadigde accu onmiddellijk op de juiste manier weg.
• Accu's kunnen exploderen in de buurt van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de buurt van open vuur. Een ontplofte accu kan vuil en chemicaliën voortstuwen. Spoel onmiddellijk met water als u eraan bent blootgesteld.
• Onder extreme gebruiksomstandigheden of temperatuuromstandigheden kan er acculekkage optreden. Als de vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als de vloeistof in uw ogen komt, spoel ze dan ten minste 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene pool naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Stel een accupack of grasmaaier niet bloot aan vuur of overmatige temperaturen. Blootstelling aan vuur of temperaturen boven 2650F (1300C) kan een explosie veroorzaken.
• Wijzig of probeer de grasmaaier of de accu (indien van toepassing) niet te repareren, behalve zoals aangegeven in de instructies voor gebruik en onderhoud.
• Volg alle oplaadinstructies en laad de accu of grasmaaier niet op buiten het temperatuurbereik dat in de instructies is gespecificeerd. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten. Alle onderhoudswerkzaamheden aan het gereedschap moeten worden uitgevoerd door een gekwalificeerde reparateur die alleen identieke vervangende onderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product behouden blijft.

ACCULADER

• Deze lader is alleen compatibel met 24LB4005-C, 24LB1304, 24LB2004, 24LB2605 of 24LB4005 lithium-ionaccu's.
• Om het risico op letsel te verminderen, mag u alleen de gespecificeerde oplaadbare lithium-ionaccu's opladen - Andere soorten accu's kunnen barsten en persoonlijk letsel of schade veroorzaken.
• Houd het snoer en de lader uit de buurt van hitte om schade aan de behuizing of interne onderdelen te voorkomen
• Gebruik de lader niet met een beschadigd snoer of stekker, omdat dit kortsluiting en elektrische schokken kan veroorzaken. Stop onmiddellijk met het gebruik als deze beschadigd is. Vervang de lader door dezelfde eenheid zoals vermeld in de onderdelenlijst van deze handleiding.
• Gebruik geen lader die is gevallen of een scherpe klap heeft gekregen.
• Haal de lader niet uit elkaar. Breng hem naar een gekwalificeerd servicecentrum voor controle of vervanging. Een onjuiste montage kan leiden tot een risico op elektrische schokken of brand.
• Maak geen misbruik van het snoer van de lader. Gebruik het snoer nooit om te dragen, te trekken of los te koppelen.
• Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken. Als het snoer van de lader beschadigd is, vervang de lader dan door een identiek model zoals vermeld in deze handleiding.
• Een lader die geschikt is voor het ene type accupack kan brandgevaar opleveren bij gebruik met een ander accupack.
• Laad de accu op bij de normale laadtemperatuur tussen 40ºF (4ºC) en 100ºF (38ºC).

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zorgt ervoor dat u het product beter en veiliger kunt bedienen.

SYMBOOL	NAAM	AANDUIDING/UITLEG
	Volt	Spanning
	Gelijkstroom	Type of een kenmerk van stroom
A	Ampère	Stroom
Hz	Hertz	Frequentie (cycli per seconde)
W	Watt	Vermogen
hrs	Uren	Tijd
	Klasse II-constructie	Dubbel geïsoleerde constructie
	Veiligheidswaarschuwing	Voorzorgsmaatregelen die uw veiligheid betreffen.
	Lees de gebruikershandleiding	Om het risico op letsel te verminderen, moet de gebruiker de gebruikershandleiding lezen en begrijpen voordat hij dit product gebruikt.
	Maai niet op en neer hellingen!	Vermijd het risico op letsel en maai niet op en neer hellingen. Maai altijd dwars op hellingen. (Hoek S150)
	Houd alle personen en huisdieren op veilige afstand van de maaier tijdens het gebruik!	Om het risico op letsel bij omstanders te vermijden, houdt u alle personen en huisdieren op veilige afstand van de maaier tijdens het gebruik.
	Houd uw handen en voeten altijd uit de buurt van het maaidek en de uitwerpopening!	Draaiende messen kunnen ernstig letsel veroorzaken. Houd uw handen en voeten altijd uit de buurt van het maaidek en de uitwerpopening. Zorg er altijd voor dat het mes is gestopt nadat u de schakelhendel hebt losgelaten en de batterij hebt verwijderd voordat u de opvangzak verwijdert en vervangt, schoonmaakt, onderhoudt, vervoert of de maaier optilt.
	Blijf achter de hendel staan wanneer de motor draait!	Voorwerpen die door het maaimes worden geraakt, kunnen ernstig letsel veroorzaken. Blijf achter de hendel staan wanneer de moto draait. Zorg er altijd voor dat personen en huisdieren uit de buurt van de uitworp van de maaier zijn tijdens het gebruik.
	Veiligheidskappen niet openen of verwijderen	Veiligheidskappen niet openen of verwijderen terwijl de motor draait.
	Kijk achterom tijdens het achteruitrijden	Kijk achterom tijdens het achteruitrijden met de maaier om struikelen te voorkomen.
	Houd handen en voeten uit de buurt	Houd handen en voeten uit de buurt.
	Maaibreedte	Snijdiameter.
	Recycling van lithium-ionbatterijen	Geeft aan dat dit gereedschap voldoet aan de eisen van het recyclingprogramma voor lithium-ionbatterijen.
	Uit de buurt van water houden	Batterijpakketten niet in rivieren gooien of in water onderdompelen.
	Uit de buurt van vuur houden	Gooi batterijpakketten niet weg, ze kunnen exploderen of lekken en letsel veroorzaken.
	Warmtewaarschuwing	Stel batterijpakketten niet bloot aan hitte van meer dan 600C (1400F).

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te duiden die aan dit product zijn verbonden.

SYMBOOL	SIGNAAL	BETEKENIS
	GEVAAR	Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
	LET OP	(Zonder veiligheidswaarschuwingssymbool) Geeft een situatie aan die kan leiden tot schade aan eigendommen.

SERVICE
Service vereist uiterste zorg en kennis en mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur. Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Bel voor problemen of vervanging de klantenservice voor hulp (gratis nummer 866-384-8432).

Om ernstig persoonlijk letsel te voorkomen, mag u dit product niet gebruiken voordat u de gebruikershandleiding grondig hebt gelezen en volledig hebt begrepen. Als u de waarschuwingen en instructies in de gebruikershandleiding niet begrijpt, gebruik dit product dan niet. Bel de klantenservice voor hulp (gratis nummer 866-384-8432).

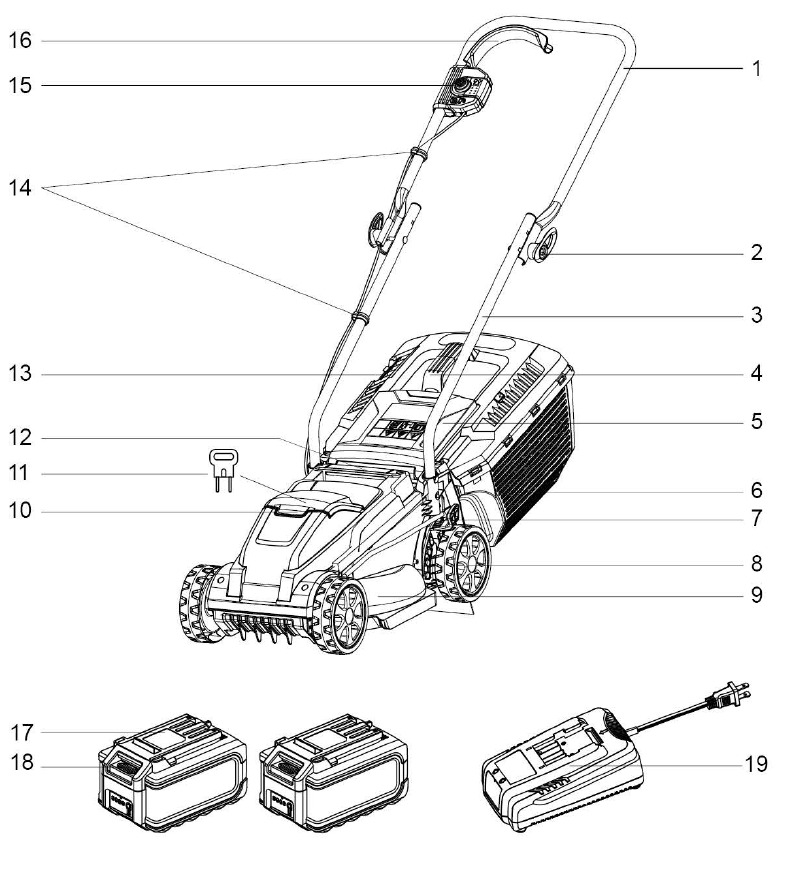

KEN UW GRASMAAIER

Componenten

1. Bovenste handgreep
2. Vergrendelknop
3. Onderste handgreep
4. Handgreep grasopvangzak
5. Achterveiligheidsklep
6. Grasopvangzak
7. Afstelhendel maaihoogte
8. Wiel (x4)

9. Dek
10. Deksel batterijcompartiment
11. Veiligheidssleutel (in het batterijpakketcompartiment)
12. Draagbeugel
13. Volledige indicator grasopvangzak
14. Kabelclip (0)
15. Veiligheidsschakelaarknop
16. Start-/stopbeugelschakelaar
17. Accupack (x2)
18. Ontgrendelingsknop batterij
19. Acculader

KEN UW GRASMAAIER
Voor een veilig gebruik van dit product is het noodzakelijk dat u de informatie op het product en in deze gebruikershandleiding begrijpt, evenals kennis van het project dat u probeert uit te voeren. Maak uzelf vertrouwd met alle bedieningsfuncties en veiligheidsregels voordat u dit product gebruikt.

MONTAGE

UITPAKKEN
Dit product moet worden gemonteerd.

• Haal het product en eventuele accessoires voorzichtig uit de doos. Controleer of alle items op de paklijst aanwezig zijn.
• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens het transport geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal pas weg als u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd zijn of ontbreken, neem dan contact op met de klantenservice (gratis nummer 866-384-8432).

U HEBT NODIG (NIET MEEGELEVERD)

• Geschikte persoonlijke beschermingsmiddelen

PAKLIJST
(1) Maaier
(1) Veiligheidssleutel (bevestigd in het batterijcompartiment van de maaier)
(1) Grasopvangzak
(1) Bovenste handgreep
(2) Onderste handgrepen
(2) Kabelklemmen
(2) Vergrendelknoppen
(2) Bouten
(1) Gebruiksaanwijzing
(1) 24V lithium-ion-batterijlader
(2) 24V 4.0Ah lithium-ion-batterijen

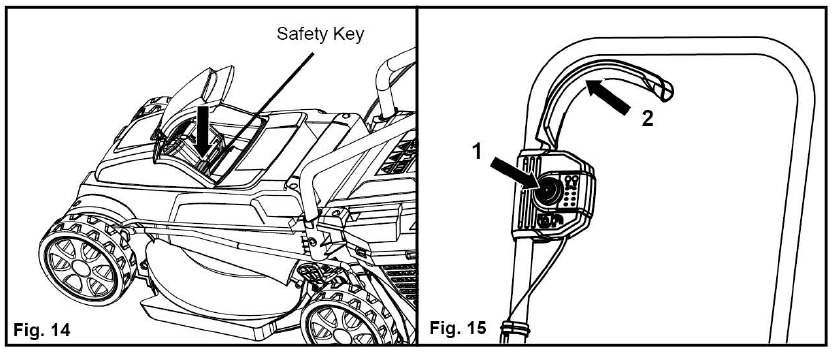

OPMERKING: De veiligheidssleutel moet zijn geïnstalleerd om de maaier te laten werken.
NIET FORCEEREN!

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel. Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging of modificatie is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot ernstig persoonlijk letsel en maakt de garantie ongeldig. Sluit de stroomvoorziening pas aan als de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel. Gebruik de maaier nooit zonder de juiste veiligheidsvoorzieningen op hun plaats en in werkende staat. Gebruik de maaier nooit met beschadigde veiligheidsvoorzieningen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

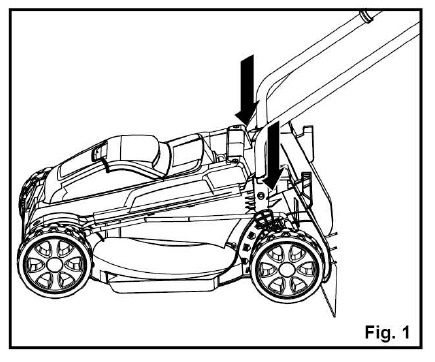

DE ONDERSTE HANDGREEP MONTEREN

1. Plaats de onderste handgrepen in de sleuven op de behuizing van de grasmaaier. Zorg ervoor dat de handgrepen goed vastzitten (Fig. 1).

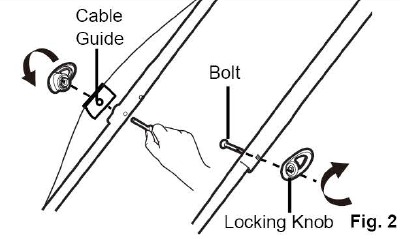

DE BOVENSTE HANDGREEP MONTEREN

1. Bevestig de bovenste handgreep met behulp van de bouten, kabelgeleider (vooraf geïnstalleerd op de kabel) en de vergrendelknoppen, en draai de vergrendelknop met de klok mee totdat deze vastzit (Fig. 2). Er zijn twee mogelijke posities.
   OPMERKING: Zorg ervoor dat de kabelgeleider correct is geïnstalleerd aan één kant van de bovenste handgreep, zoals weergegeven, om kabelbeschadiging te voorkomen wanneer de bovenste handgreep omhoog en omlaag wordt geklapt.

2. Zet de bedieningskabel vast met de kabelklemmen (Fig. 3).

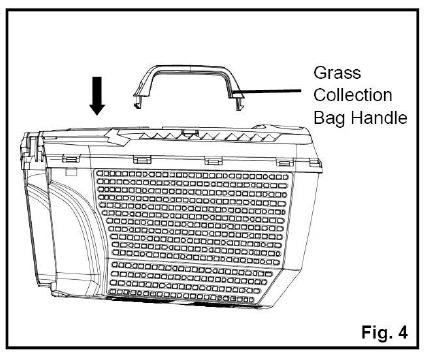

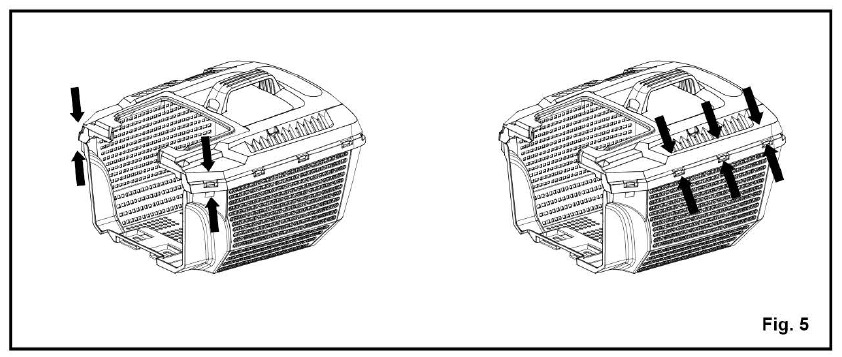

DE GRASOPVANGZAK MONTEREN

1. Controleer de grasopvangzak voordat u deze monteert om er zeker van te zijn dat er geen schade is.
2. Plaats de handgreep van de grasopvangzak in de sleuven op de bovenklep van de grasopvangzak. Zorg ervoor dat de handgreep stevig op zijn plaats 'klikt' (Fig. 4).

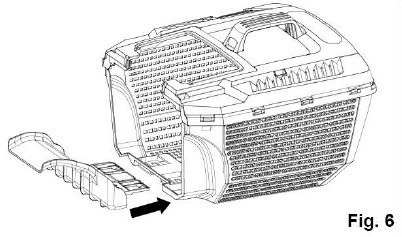

3. Lijn de klep en de basis van de grasopvangzak aan de voorkant uit. Klik de twee helften aan elkaar, beginnend aan de voorkant en vervolgens naar de zijkanten (Fig. 5).

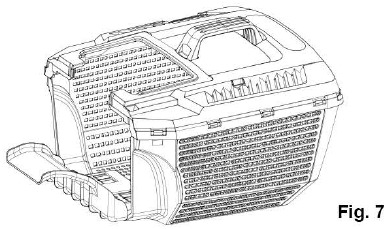

4. Schuif de tong in het voorste gedeelte van de grasopvangzak en zorg ervoor dat deze stevig is geplaatst (Fig. 6).

5. De volledig gemonteerde grasopvangzak is zoals hieronder weergegeven (Fig. 7).


DE GRASOPVANGZAK INSTALLEREN EN VERWIJDEREN
OPMERKING: De veiligheidsklep is veerbediend. Zorg ervoor dat u een stevige grip hebt bij het openen en sluiten om persoonlijk letsel te voorkomen.

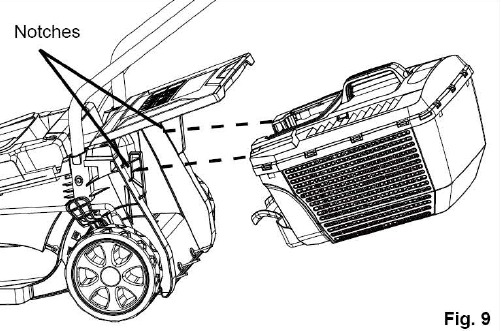

De grasopvangzak installeren:

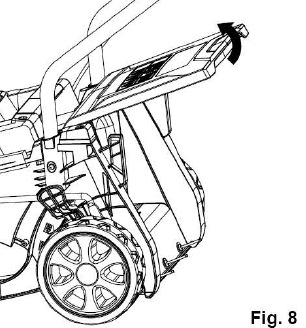

1. Til de achterste veiligheidsklep op en houd deze in positie (Fig. 8).

2. Til de grasopvangzak aan de handgreep op en plaats de grasopvangzak op de inkepingen onder de achterste veiligheidsklep (Fig. 9).

3. Laat de achterste veiligheidsklep los.
4. Zorg ervoor dat de grasopvangzak stevig op de inkepingen zit en dat de veiligheidsklep stevig tegen de bovenkant van de grasopvangzak rust.

De grasopvangzak verwijderen:

1. Til de achterste veiligheidsklep op en houd deze in positie.
2. Til de grasopvangzak aan de handgreep op en haak de grasopvangzak los van de maaier.
3. Laat de achterste veiligheidsklep los.

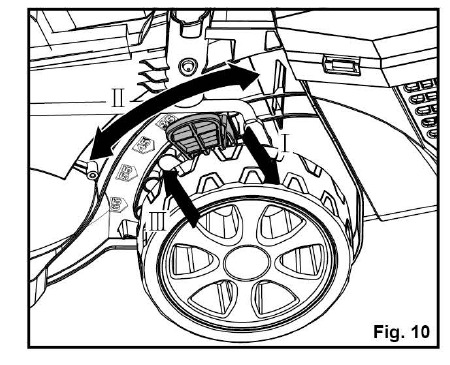

DE MAAIHOOGTE AANPASSEN

Breng op geen enkel moment een aanpassing aan de grasmaaier aan zonder eerst de motor te stoppen en de veiligheidssleutel te verwijderen. Houd uw voeten uit de buurt van het maaidek bij het aanpassen van de hoogte.
Bij verzending staan de achterwielen van de maaier ingesteld op een lage maaistand. Voordat u de maaier voor de eerste keer gebruikt, past u de maaistand aan de hoogte aan die het beste bij uw gazon past. De maaier kan worden ingesteld op 5 maaihoogtes tussen 1 " (25 mm) en 2.55" (65 mm). Kies de juiste maaihoogte op basis van de soorten en de conditie van het gras.

Om de maaihoogte in te stellen:

1. Om de maaihoogte te verhogen, pakt u de verstelhendel voor de maaihoogte vast en beweegt u deze naar de voorkant van de maaier (Fig. 10).
2. Om de maaihoogte te verlagen, pakt u de verstelhendel voor de maaihoogte vast en beweegt u deze naar de achterkant van de maaier (Fig. 10).

HET BATTERIJPAKKET INSTALLEREN/VERWIJDEREN

Als er onderdelen kapot zijn of ontbreken, probeer dan niet het batterijpakket op de maaier te bevestigen of de maaier te gebruiken voordat de kapotte of ontbrekende onderdelen zijn vervangen. Het niet doen hiervan kan leiden tot ernstig letsel.
Sluit de batterij en/of de veiligheidssleutel niet aan voordat het product volledig is gemonteerd.

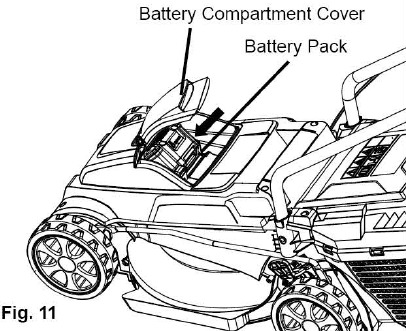

Om het batterijpakket te installeren:

1. Open de plastic klep van het batterijcompartiment bovenop het maaidek.
2. Lijn de verhoogde ribben op de maaier uit met de groeven in het batterijpakket en plaats vervolgens het batterijpakket in het compartiment (Fig. 11).

3. Duw het batterijpakket totdat u een "klik" hoort.
4. Sluit de klep van het batterijcompartiment.
5. Uw product is nu klaar voor gebruik
   OPMERKING: Zorg ervoor dat het batterijpakket stevig op zijn plaats klikt en aan de maaier is bevestigd voordat u begint te werken.

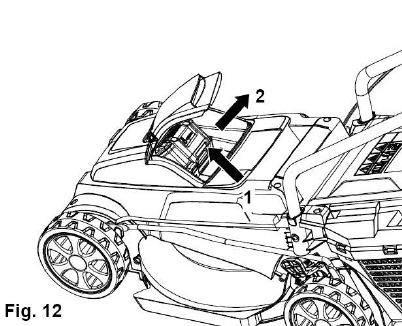

Om het batterijpakket te verwijderen:

1. Stop de grasmaaier. Til de klep van het batterijcompartiment op en verwijder de veiligheidssleutel.
2. Druk op de ontgrendelknop op het batterijpakket (1), pak het batterijpakket stevig vast en trek het (2) uit het batterijcompartiment (Fig. 12).

3. Sluit de klep van het batterijcompartiment.

BATTERIJPAKKET EN OPLADER

BATTERIJ OPLADEN

1. Alleen gebruiken met 24V Lawn Master®-batterijopladers. De meegeleverde batterijlader is speciaal ontworpen voor de lithium-ionbatterij die in dit tuingereedschap wordt gebruikt.
2. Controleer de voedingsspanning! Batterijopladers werken op 120 V.
3. De batterij wordt opgeladen tussen 4ºC (40ºF) en 40ºC (104ºF). Dit zorgt voor een optimale levensduur van de batterij.
4. Bescherm de batterij tegen hitte, continue blootstelling aan de zon en houd deze uit de buurt van straling of andere warmtebronnen. Laat de batterij niet langdurig in de maaier in direct zonlicht liggen.
5. De batterij wordt gedeeltelijk opgeladen geleverd. Om de volledige capaciteit van de batterij te garanderen, laadt u de batterij op' voordat u uw apparaat voor de eerste keer gebruikt. De lithium-ionbatterij kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van de oplaadprocedure heeft geen invloed op de batterij

LED-STATUS OPLADER

1. Als de batterij niet in de oplader is geplaatst, geeft een continu rood LED-lampje aan dat de oplader op een stopcontact is aangesloten en klaar is om te beginnen met opladen.
2. Opladen: Een knipperend groen LED-lampje op de oplader geeft aan dat de batterij normaal wordt opgeladen.
3. Opgeladen: Een continu groen LED-lampje op de oplader geeft aan dat de batterij klaar is voor gebruik.

De indicatielampjes op de oplader geven de status van de oplader weer:

SYMBOOL	INDICATOR	LAMPJES	STATUS
		Rood, knipperend	Opladen gepauzeerd. Zie Technisch probleem.
		Rood, continu	Aangesloten op de voeding.
		Groen, knipperend	Opladen.
		Groen, continu	Volledig opgeladen.

4. De intelligente oplader zorgt voor een maximale levensduur van de batterij, omdat deze het bestaande laadniveau van de batterij meet en vervolgens oplaadt met de vereiste stroom en spanning. Laad de batterij volledig op voor opslag.
5. Technisch probleem: Een knipperend rood LED-lampje op de oplader geeft aan dat het batterijpakket een oplaadprobleem heeft of defect kan zijn.
   1. Een mogelijke toestand is dat de batterijtemperatuur niet binnen het oplaadtemperatuurbereik van 4ºC (40ºF) en 40ºC (104ºF) ligt. Zodra de toegestane temperatuur is bereikt, schakelt de batterijlader automatisch over naar opladen.
   2. Als het temperatuurbereik correct is en het knipperende rode LED-lampje blijft branden, verwijder dan het batterijpakket en installeer het opnieuw. Als de LED-status zich een tweede keer herhaalt, probeer dan een andere identieke batterij op te laden. Als de batterij normaal oplaadt, gooi dan het defecte batterijpakket weg (zie het gedeelte Milieuvriendelijke batterijverwijdering).
   3. Als het knipperende rode lampje blijft branden na het installeren van de tweede batterij (zorg ervoor dat de batterijtemperatuur normaal is), kan de oplader defect zijn. Vervang door een nieuwe.

6. Na continue of herhaalde laadcycli zonder onderbreking, kan de oplader warm worden. Dit is normaal en duidt niet op een technisch defect van de batterijlader.

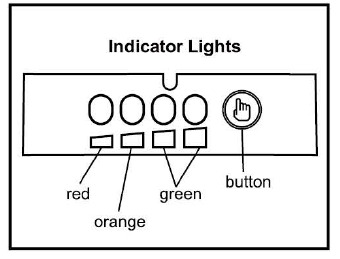

LED-PANEEL BATTERIJ

LED's op batterij (Continu brandend)	Batterijcapaciteit
4 LED's (incl. 2 groen)	Volledig opgeladen.
3 LED's (incl. 1 groen)	50%
2 LED's (oranje & rood)	25%
1 LED (alleen rood)	<25% (Opladen vereist).

1. Het paneel bestaat uit 4 LED's op de batterij. Houd de knop ingedrukt en laat deze vervolgens los, de LED's tonen u de laadniveaus.
2. Het laadniveau van de batterij kan worden gecontroleerd wanneer de batterij op de machine is bevestigd of van de machine is verwijderd.

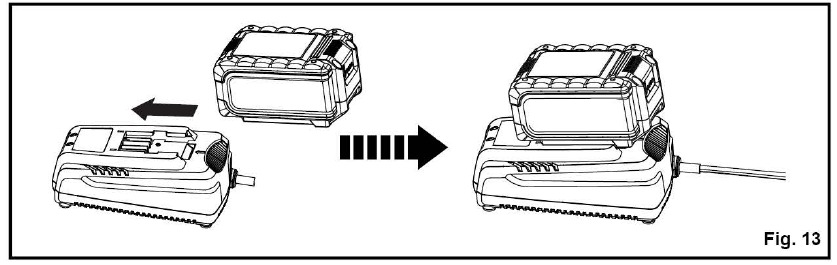

HET BATTERIJPAKKET OPLADEN

Als een onderdeel van de oplader ontbreekt of beschadigd is, gebruik deze dan niet! Vervang de oplader door een nieuwe.
Het niet opvolgen van deze waarschuwing kan leiden tot mogelijk ernstig letsel. Controleer de spanning! De spanning moet overeenkomen met de informatie op het typeplaatje.

1. Lijn de sleuf van het batterijpakket uit met de rail op de oplader. Schuif de sleuf op de rail totdat het batterijpakket op zijn plaats vastklikt (Fig. 13).

2. Sluit de oplader aan op de voeding.
3. Wacht voldoende oplaadtijd (zie Specificaties) en koppel vervolgens de oplader los van de voeding.
4. Druk op de ontgrendelknop op het batterijpakket en verwijder het uit de oplader.

OPMERKING: Het is normaal dat het batterijpakket en de oplader warm (maar niet heet) worden tijdens het oplaadproces. Als de batterij niet goed oplaadt, controleer dan of het stopcontact werkt. Laad de batterij altijd op voor opslag!

BEDIENING

Sta niet toe dat vertrouwdheid met dit type product u onzorgvuldig maakt. Onthoud dat een fractie van een seconde onzorgvuldigheid voldoende is om ernstig letsel toe te brengen.

Draag altijd een veiligheidsbril of veiligheidsbril met zijschermen bij het bedienen van dit product. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geworpen, wat mogelijk ernstig letsel kan veroorzaken.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

STARTEN/STOPPEN

1. Om in te schakelen, plaatst u de veiligheidssleutel, drukt u op de veiligheidsschakelaar en houdt u deze ingedrukt en trekt u voorzichtig aan de start/stop-beugelschakelaar (Fig. 14 & 15). Laat, eenmaal gestart, de veiligheidsschakelaar los.

2. Om de maaier uit te schakelen, laat u de start/stop-beugelschakelaar los. Trek de veiligheidssleutel eruit als de maaier niet direct wordt gebruikt.

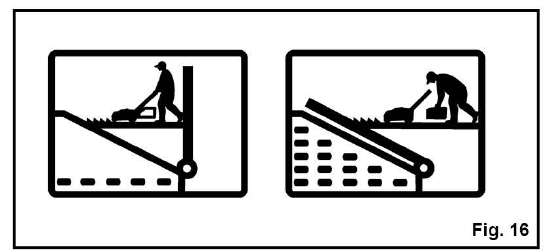

INDICATOR VOLLE GRASOPZAK (FIG. 16)
De opvangzak is uitgerust met een capaciteitsindicator die het vulvolume tijdens het maaien aangeeft.

1. Wanneer de indicator volle grasopzak geopend is (tijdens bedrijf), heeft de opvangzak nog voldoende volume om gras op te vangen.
2. Wanneer de indicator volle grasopzak sluit tijdens het maaien, moet de opvangzak worden geleegd.

ALGEMENE BEDIENING
Controleer het product, het netsnoer en de accessoires voor elk gebruik op schade. Zorg er voor gebruik voor dat alle stroomaansluitingen in goede staat verkeren voordat u de stroomsleutel en batterij installeert. Als er schade aanwezig is of wordt waargenomen, stop dan en laat de maaier voor gebruik onderhouden. Gebruik het product niet als het beschadigd is of slijtage vertoont.

1. Controleer nogmaals of het mes correct is geïnstalleerd.
2. Houd het product altijd vast aan de handgrepen. Houd de handgrepen droog om een veilige ondersteuning te garanderen.
3. Schakel de apparatuur onmiddellijk uit als iemand het werkgebied betreedt. Laat de apparatuur altijd volledig tot stilstand komen voordat u de grasopvangzak verwijdert.
4. Overbelast uzelf niet. Neem regelmatig pauzes om ervoor te zorgen dat u zich kunt concentreren op het werk en de volledige controle over het product hebt.

MAAITIPS

1. Zorg ervoor dat het gazon vrij is van stenen, stokken, draden en andere voorwerpen die de messen of motor van de grasmaaier kunnen beschadigen. Dergelijke voorwerpen kunnen per ongeluk door de maaier in elke richting worden geworpen en ernstig persoonlijk letsel toebrengen aan de bediener en anderen.
2. Voor een gezond gazon, maai altijd eenderde of minder van de totale lengte van het gras af.
3. Verminder bij het maaien van zwaar gras de loopsnelheid om effectiever te kunnen maaien en de grassnippers goed af te voeren.
4. Maai geen nat gras. Het blijft aan de onderkant van het maaidek plakken en voorkomt een goede mulch van de grassnippers.
5. Nieuw of dik gras vereist mogelijk een smallere snede.
6. Reinig de onderkant van het maaidek na elk gebruik om grassnippers, bladeren, vuil en ander opgehoopt vuil te verwijderen.

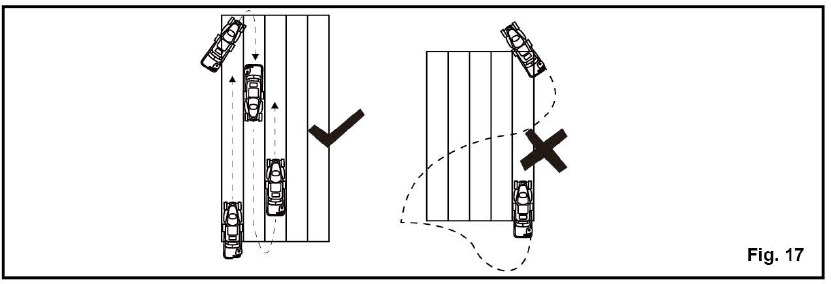

7. Maai in licht overlappende rijen. Het meest effectieve patroon voor het maaien van gazons is in rechte lijnen langs een van de zijkanten. Dit houdt de rijen gelijkmatig en zorgt ervoor dat het gazon wordt gemaaid zonder plekken over te slaan (Fig. 17).


MAAIEN OP EEN HELLING (Fig. 18)

1. Hellingen zijn een belangrijke factor in verband met uitglijden en vallen, wat kan leiden tot ernstig letsel. Maaien op hellingen vereist extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, maai deze dan niet. Voor uw veiligheid, probeer geen hellingen groter dan 15 graden te maaien.
2. Maai over de helling, niet omhoog en omlaag. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
3. Let op gaten, sporen, rotsen, verborgen voorwerpen of hobbels waardoor u kunt uitglijden of struikelen. Hoog gras kan obstakels verbergen. Verwijder alle voorwerpen zoals stenen, takken, enz., waarover u kunt struikelen of die door het mes kunnen worden weggeslingerd.
4. Zorg altijd voor een goede grip. Een slip en val kan ernstig persoonlijk letsel veroorzaken. Als u het gevoel hebt dat u uw evenwicht verliest, laat dan onmiddellijk de start/stop-beugelschakelaar los.
5. Maai niet in de buurt van afgronden, greppels of taluds; u kunt uw grip of evenwicht verliezen.

NA GEBRUIK

1. Schakel het product uit, verwijder het batterijpakket en laat het afkoelen.
2. Controleer, reinig en berg het product op zoals hieronder beschreven.

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangende onderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of productschade veroorzaken.

Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming tijdens het gebruik van elektrisch gereedschap of bij het wegblazen van stof. Als het werk stoffig is, draag dan ook een stofmasker.

ALGEMEEN ONDERHOUD
Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste soorten plastic zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

1. Voer nooit onderhoud uit aan de grasmaaier zonder eerst de motor te stoppen en de veiligheidssleutel en het accupack te verwijderen. Stel de hendel af of voer andere aanpassingen uit zoals afgebeeld in de handleiding, indien nodig of als het het onderhoud kan vergemakkelijken.
2. Controleer periodiek of alle moeren en bouten goed vast zitten om een veilige werking van de maaier te garanderen.
3. Verwijder eventuele ophoping van gras en bladeren op of rond de motorkap. Veeg de maaier af en toe schoon met een droge doek. Gebruik geen water.
4. Niet met een slang wassen; vermijd dat er water in de motor en elektrische aansluitingen komt

SMERING
Alle lagers in dit product zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het apparaat onder normale bedrijfsomstandigheden. Daarom is er geen verdere lagersmering nodig. Aan het begin en einde van elk maaiseizoen:

1. Smeer de veren op de achterste uitwerpklep met lichte olie.
2. Smeer de hendel voor het aanpassen van de maaihoogte en bijbehorende hardware met lichte olie.
3. Verwijder de wielen en smeer het oppervlak van de asbout en het binnenoppervlak van de wielen met lichte olie.
4. Verwijder het mes en de mesnaaf en smeer de motoras met lichte olie of motorolie. Zie het gedeelte Vervangen van het maaimes voor instructies over het verwijderen van het mes.

Bescherm altijd uw handen door zware handschoenen te dragen en/of de snijranden van het mes in te wikkelen met lappen en ander materiaal bij het uitvoeren van onderhoud aan het mes. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Voordat u onderhoud uitvoert, moet u ervoor zorgen dat de batterij is verwijderd. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

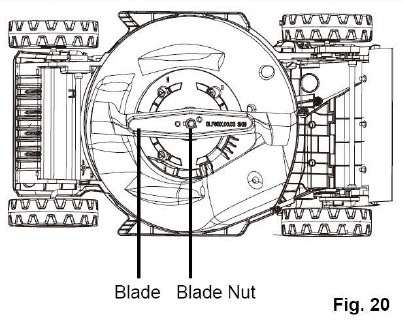

HET MAAIMES VERVANGEN
OPMERKING: Verwijder de veiligheidssleutel en de batterij voordat u onderhoud uitvoert!
OPMERKING: Gebruik alleen identieke vervangende messen. Vervangend onderdeel voor het grasmaaimes Lawn Master® # 211049125.

1. Stop de motor en laat het mes volledig tot stilstand komen.
2. Met het mes tot stilstand gekomen, verwijdert u de VEILIGHEIDSSLEUTEL en de BATTERIJ uit de maaier en bewaart u deze op een veilige plaats.
3. Verwijder de opvangzak van de maaier, indien bevestigd.
4. Draai de maaier langzaam op zijn kant.
5. Klem een blok hout tussen het mes en het maaidek om te voorkomen dat het mes draait terwijl de mesmoer wordt verwijderd (afb. 19).

6. Draai de mesmoer los met een sleutel of dopsleutel (niet meegeleverd).
7. Verwijder de mesmoer door deze tegen de klok in te draaien en verwijder vervolgens het mes.
8. Plaats het nieuwe mes op de as. Zorg ervoor dat het wordt geïnstalleerd met de gebogen uiteinden naar boven gericht, naar het maaidek toe en niet naar beneden, naar de grond.
9. Draai de mesmoer op de as en draai deze met de hand vast.
10. Draai de mesmoer vast met behulp van een momentsleutel (niet meegeleverd) om ervoor te zorgen dat de bout goed is vastgedraaid (afb. 20).
    OPMERKING: Zorg ervoor dat alle onderdelen in exact dezelfde volgorde worden teruggeplaatst als waarin ze zijn verwijderd.

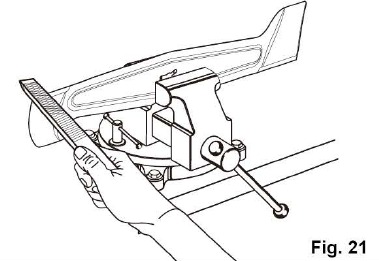

HET MES SLIJPEN
Voor de beste maaiprestaties moet het maaimes scherp worden gehouden. Een bot mes snijdt het gras niet gelijkmatig en overbelast de motor. Onder normale omstandigheden is het meestal voldoende om het mes twee keer tijdens het maaiseizoen te slijpen. Als uw gazon echter een zandgrond heeft, is vaker slijpen mogelijk nodig.

• Volg de instructies in het gedeelte Het maaimes vervangen om het maaimes te verwijderen. Probeer NIET om het mes te slijpen terwijl het aan de maaier is bevestigd.
• Gebruik een fijne vijl of slijpsteen om de snijranden aan beide uiteinden van het mes te slijpen en verwijder gelijke hoeveelheden materiaal van beide uiteinden (afb. 21).


Inspecteer het mes zorgvuldig bij het verwijderen. Als het mes verbogen of beschadigd is, vervang het dan onmiddellijk door een nieuw mes. Het niet vervangen van een verbogen of beschadigd mes kan een ongeval veroorzaken dat mogelijk tot ernstig letsel kan leiden.

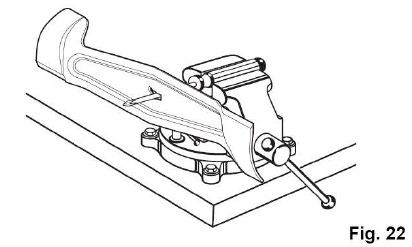

HET MES IN EVENWICHT BRENGEN (Afb. 22)
Bij het slijpen moet er op worden gelet dat het mes in evenwicht blijft. Een mes dat niet in evenwicht is, veroorzaakt overmatige trillingen wanneer de maaier draait. Deze trillingen veroorzaken uiteindelijk schade aan de maaier, met name aan de motor.
Om het mes in evenwicht te brengen:

• Klem een schroevendraaier horizontaal in een bankschroef, zoals weergegeven.
  OPMERKING: Als er geen bankschroef beschikbaar is, kan ook een rechte spijker worden gebruikt.
• Plaats het middelste gat van het mes op de schacht van de schroevendraaier (of spijker).
• Als het mes in evenwicht is, blijft het in een horizontale positie. Als een van beide uiteinden van het mes naar beneden valt, slijp dan de zware kant totdat het mes in evenwicht is

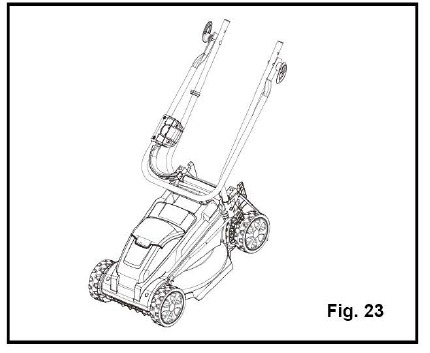

DE MAAIER OPBERGEN

1. Verwijder de veiligheidssleutel en de batterij van de maaier.
2. Draai de maaier op zijn kant en maak de grasknipsels schoon die zich aan de onderkant van het maaidek hebben opgehoopt.
3. Veeg de maaier schoon met een droge doek.
4. Controleer alle moeren, bouten, knoppen, schroeven, bevestigingsmiddelen, enz. op vastheid.
5. Inspecteer bewegende onderdelen op schade, breuk en slijtage. Laat eventuele beschadigde of ontbrekende onderdelen repareren.
6. Bewaar de maaier binnenshuis op een schone, droge plaats buiten bereik van kinderen.
7. Niet bewaren in de buurt van corrosieve materialen zoals kunstmest of steenzout. Om de hendel voor het opbergen te laten zakken:
   • Verwijder en reinig de grasopvangzak.
   • Draai de hendelvergrendelingsknoppen aan de zijkanten van de hendel volledig los en klap de bovenste hendel omlaag (afb. 23).

   • Om ruimte te besparen, kan de grasopvangzak op de maaier worden geplaatst.

DE MAAIER REINIGEN

Om het risico op elektrische schokken te verminderen, mag u de maaier niet blootstellen aan water.

Voer nooit onderhoud uit aan de grasmaaier zonder eerst de motor te stoppen en de veiligheidssleutel en het accupack te verwijderen.
De onderkant van het maaidek moet na elk gebruik worden gereinigd, omdat grasknipsels, bladeren, vuil en ander afval zich ophopen en roest en corrosie veroorzaken.

• Verwijder eventuele ophoping van gras en bladeren op of rond de motorkap (gebruik geen water). Veeg de maaier af en toe schoon met een droge doek.
• Als er zich tijdens gebruik afval ophoopt aan de onderkant van het apparaat, stop dan de motor en verwijder het accupack. Kantel de maaier naar voren of op zijn kant en reinig hem.

ONDERHOUD ACCUPACK

1. Laad de batterij volledig op voordat u deze opbergt.
2. Laad het accupack op wanneer er een merkbare vermindering van de prestaties is. Zorg ervoor dat het accupack niet volledig ontladen raakt.
3. Laad een accupack dat al volledig is opgeladen niet opnieuw op. Overladen verkort de levensduur van de batterij.
4. Zodra het accupack volledig is opgeladen, verwijdert u de batterij uit de oplader en koppelt u de oplader los van het stopcontact.
5. Bewaar het accupack niet op het gereedschap of op de oplader.
6. Als het accupack heet is, laat het dan afkoelen voordat u het oplaadt.

ONDERHOUD OPLADER

1. Houd de oplader schoon en vrij van vuil. Zorg ervoor dat er geen vreemd materiaal in de uitsparing of op de contacten komt. Afvegen met een droge doek. Gebruik geen oplosmiddelen, water of plaats in natte omstandigheden.
2. Koppel de oplader altijd los wanneer het accupack niet op de oplader is geïnstalleerd.
3. Bewaar de oplader niet bij overmatige hitte. Niet gebruiken in direct zonlicht.
4. Koppel de oplader los van het stopcontact wanneer deze niet in gebruik is en zodra de batterij volledig is opgeladen.

PROBLEEMOPLOSSING

Vermoedelijke storingen zijn vaak te wijten aan oorzaken die de gebruiker zelf kan verhelpen.
Controleer daarom het product aan de hand van dit gedeelte. In de meeste gevallen kan het probleem snel worden opgelost.

Voer alleen de stappen uit die in deze instructies worden beschreven!
Alle verdere inspectie-, onderhouds- en reparatiewerkzaamheden moeten worden uitgevoerd door een erkend servicecentrum of een vergelijkbaar gekwalificeerde specialist als u het probleem zelf niet kunt oplossen.

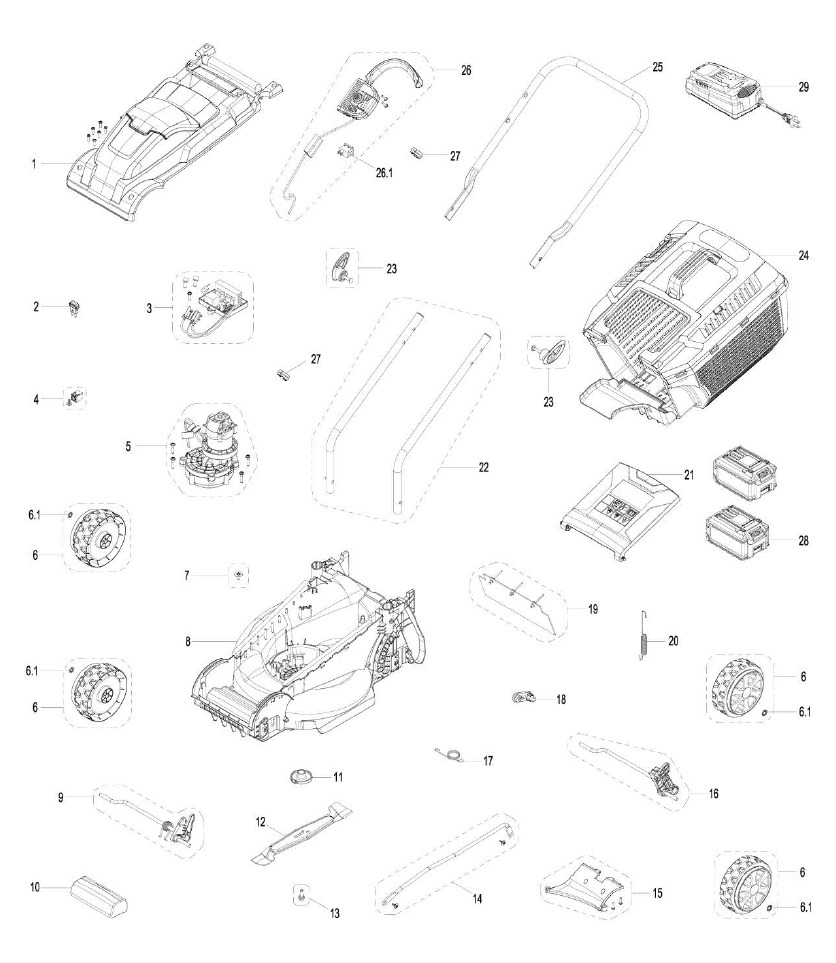

ONDERDELENOVERZICHT

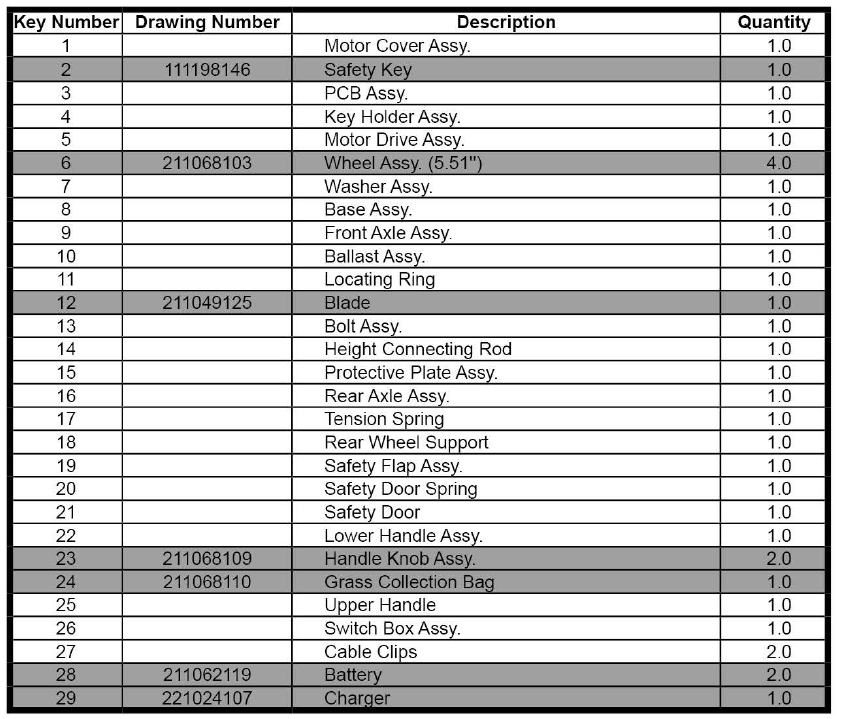

ONDERDELENLIJST

Vervangende onderdelen die grijs zijn gemarkeerd, zijn verkrijgbaar voor aankoop na verkoop. Het vervangen van reparatie- of interne onderdelen mag alleen worden uitgevoerd door een gekwalificeerde onderhoudsmonteur. Neem contact op met uw erkende servicedealer of de klantenservice op 866-384-8432.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LawnMaster CLM2413A (20VMWGT) handleiding

Beschikbare talen
