LawnMaster MEB1114K - 14" Elektrische grasmaaierhandleiding

SPECIFICATIES

ELEKTRISCHE GRASMAAIER MEB1114K

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees alle veiligheidsvoorschriften en instructies zorgvuldig door voordat u dit gereedschap gebruikt.

Dit symbool duidt op belangrijke veiligheidsinstructies. Als deze instructies niet worden opgevolgd, kan dit de persoonlijke veiligheid en/of eigendommen van de bediener en anderen in gevaar brengen. Lees en begrijp alle instructies in deze handleiding voordat u de maaier probeert te gebruiken. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel.

Deze maaier is gebouwd om te worden bediend volgens de regels voor een veilige bediening die in deze handleiding staan. Zoals bij elk type elektrisch gereedschap, kan onachtzaamheid of een fout van de kant van de bediener leiden tot ernstig letsel. Deze maaier is in staat lichaamsdelen te amputeren en voorwerpen weg te slingeren. Het niet naleven van de volgende veiligheidsvoorschriften kan leiden tot ernstig letsel of de dood.

Het gebruik van deze maaier moet worden beperkt tot personen die de waarschuwingen en instructies die in deze handleiding en op de maaier zijn gedrukt, hebben gelezen en begrepen en zullen opvolgen.

OPLEIDING EN VOORBEREIDING

• Lees de bedienings- en servicehandleiding zorgvuldig door. Wees grondig vertrouwd met de bedieningselementen en het juiste gebruik van het gereedschap.
• Vermijd het bedienen van de grasmaaier in een gevaarlijke omgeving. Gebruik de grasmaaier niet in vochtige of natte omstandigheden en gebruik hem niet in de regen. Houd de handgreep stevig vast en loop, ren nooit.
• Houd kinderen uit de buurt. Alle bezoekers moeten op veilige afstand van het werkgebied worden gehouden. Stop de apparatuur en aanbouwdelen als er iemand het werkgebied betreedt.
• Sta alleen bedieners toe die verantwoordelijk zijn, zijn opgeleid, bekend zijn met de instructies en fysiek in staat zijn om de grasmaaier te bedienen.
• Laat kinderen nooit een elektrische maaier bedienen.
• Houd het werkgebied vrij van alle personen, in het bijzonder kleine kinderen, en huisdieren.
• Verwijder alle voorwerpen uit het werkgebied die kunnen worden weggeslingerd door of de werking van het gereedschap kunnen belemmeren.
• Gebruik de grasmaaier niet zonder de opvangzak, de uitwerpschacht of andere veiligheidsvoorzieningen op hun plaats en in goede staat. Controleer regelmatig op tekenen van slijtage of verslechtering en vervang ze indien nodig.
• Draag de juiste persoonlijke beschermingsmiddelen, zoals een veiligheidsbril, gehoorbescherming en schoeisel.
• Draag de juiste kleding. Draag geen losse kleding of sieraden. Deze kunnen vast komen te zitten in bewegende delen. Het gebruik van rubberen handschoenen en schoeisel wordt aanbevolen bij het werken in de buitenlucht.
• Dit snijgereedschap is in staat handen en voeten te amputeren en voorwerpen weg te slingeren. Het niet naleven van alle veiligheidsinstructies kan leiden tot ernstig letsel of de dood.
• Gebruik het gereedschap niet onder invloed van alcohol of drugs.
• Gebruik de grasmaaier voor het juiste doel. Gebruik de grasmaaier niet voor een andere klus dan waarvoor hij bedoeld is.
• Aardlekbeveiliging (GFCI) moet worden voorzien op de stroomketen(s) of het stopcontact(en) dat voor de grasmaaier wordt gebruikt. Er zijn stopcontacten met ingebouwde GFCI-beveiliging beschikbaar die voor deze veiligheidsmaatregel kunnen worden gebruikt.
• Waarschuwing: Om elektrische schokken te voorkomen, mag u deze alleen gebruiken met een verlengsnoer dat geschikt is voor buitengebruik, zoals SW, SOW, STW, STOW, SJW, SJOW, SJTW of SJTOW.
• Om het risico op elektrische schokken te verminderen, heeft dit apparaat een gepolariseerde stekker (een van de pinnen is breder dan de andere) en moet er een gepolariseerd verlengsnoer worden gebruikt. De stekker van het apparaat past maar op één manier in een gepolariseerd verlengsnoer.
• Als de stekker niet volledig in het verlengsnoer past, draait u de stekker om. Als de stekker nog steeds niet past, schaf dan een correct gepolariseerd verlengsnoer aan. Een gepolariseerd verlengsnoer vereist het gebruik van een gepolariseerd stopcontact. Deze stekker past maar op één manier in het gepolariseerde stopcontact. Als de stekker niet volledig in het stopcontact past, draait u de stekker om. Als de stekker nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker van de apparatuur, het stopcontact van het verlengsnoer of de stekker van het verlengsnoer op geen enkele manier.
• Zorg ervoor dat uw verlengsnoer in goede staat verkeert. Wanneer u een verlengsnoer gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te transporteren die uw product zal verbruiken. Voor lengtes korter dan 15 meter moet een verlengsnoer van nr. 14 AWG worden gebruikt. Een te dun snoer veroorzaakt een daling van de lijnspanning, wat resulteert in vermogensverlies en oververhitting. Om de kans op loskoppelen van het grasmaaiersnoer van het snoer tijdens het gebruik te verkleinen.

WERKING

• Gebruik de machine alleen bij daglicht of goed kunstlicht.
• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen voordat u de grasmaaier gebruikt.
• Vermijd gaten, sporen, bulten, stenen of andere verborgen gevaren. Oneffen terrein kan ertoe leiden dat de machine omvalt of dat de bestuurder zijn evenwicht of grip verliest.
• Houd handen en voeten uit de buurt van draaiende delen onder of in de grasmaaier. Blijf te allen tijde uit de buurt van de uitwerpopening.
• Richt uitgeworpen materiaal niet op personen. Vermijd het uitwerpen van materiaal tegen een muur of obstakel. Het materiaal kan terugkaatsen naar de bestuurder. Stop de messen bij het oversteken van oppervlakken met grind.
• Draag altijd een veiligheidsbril met zijbeschermers. Gewone brillen hebben alleen schokbestendige lenzen. Dit zijn GEEN veiligheidsbrillen. Het opvolgen van deze regel vermindert het risico op oogletsel. Gebruik een gezichtsmasker als de werkzaamheden stoffig zijn.
• Draag een veiligheidsbril of -bril die is gemarkeerd om te voldoen aan de ANSI Z87.1-norm bij het gebruik van dit product.
• Laat een draaiende grasmaaier niet onbeheerd achter. Parkeer altijd op een vlakke ondergrond, ontkoppel het hulpstuk, zet de parkeerrem en zet de motor uit.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en achterom voor en tijdens het achteruitrijden.
• Stop de messen bij het oversteken van opritten met grind, paden of wegen.
• Als de machine abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen.
• Stop de motor en koppel de stekker los van de stroombron wanneer u de machine verlaat, voordat u de maaierbehuizing reinigt en voordat u reparaties of inspecties uitvoert.
• Zet de motor uit en wacht tot het mes volledig tot stilstand is gekomen voordat u de grasvanger verwijdert of de uitwerpopening ontstopt.
• Maai dwars op de hellingen, nooit op en neer. Wees uiterst voorzichtig bij het veranderen van richting op hellingen. Maai geen overdreven steile hellingen.
• Houd de machine altijd in de versnelling wanneer u hellingen afdaalt. Rijd niet bergafwaarts.
• Vermijd starten en stoppen op hellingen. Vermijd plotselinge veranderingen in snelheid of richting. Maak bochten langzaam en geleidelijk.
• Niet wassen met een slang; vermijd water in de motor en elektrische aansluitingen.
• Er kunnen tragische ongelukken gebeuren als de bestuurder niet alert is op de aanwezigheid van kinderen. Kinderen worden vaak aangetrokken door de machine en de maaiwerkzaamheden. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst zag.
• Houd kinderen uit de buurt van het werkgebied en onder het waakzame toezicht van een verantwoordelijke volwassene die niet de bestuurder is.
• Misbruik het snoer niet. Gebruik het snoer nooit om de grasmaaier te trekken of om de stekker uit een stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende delen. Vervang beschadigde snoeren onmiddellijk. Beschadigde snoeren verhogen het risico op een elektrische schok.
• Forceer de grasmaaier niet. Het zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Reik niet te ver. Zorg te allen tijde voor een goede positie en evenwicht.
• Blijf alert. Let op wat u doet. Gebruik uw gezond verstand. Gebruik de grasmaaier niet als u moe bent.
• Vermijd het maaien van nat gras. Slechte grip kan een slip- en valpartij veroorzaken.
• Gebruik de machine niet onder omstandigheden waarbij de tractie, besturing of stabiliteit in het geding is. Banden kunnen slippen, zelfs als de wielen zijn gestopt.
• Wees extra voorzichtig bij het gebruik van de machine met een grasvanger of andere hulpstuk(ken). Ze kunnen de stabiliteit van de machine beïnvloeden.
• Inspecteer het gebied waar de machine zal worden gebruikt grondig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen.
• Ontkoppel het zelfaangedreven mechanisme of de aandrijfkoppeling op eenheden die hiermee zijn uitgerust voordat u de motor start.
• Probeer nooit een wielhoogte aan te passen terwijl de motor draait.
• Maak een knoop zoals afgebeeld, of gebruik een van de bevestigingsriemen of connectoren voor de stekker-contactdoos die in deze handleiding worden beschreven.
  Methode om het snoer vast te zetten
  1. KNOOP HET SNOER ZOALS AFGEBEELD SNOERAPPARAAT

  2. SLUIT STEKKER EN CONTACTDOOS AAN


ONDERHOUD EN OPSLAG

• Wees voorzichtig bij het onderhoud aan messen. Wikkel de messen in of draag handschoenen. Vervang beschadigde messen. Repareer of wijzig de messen niet.
• Bewaar de grasmaaier binnenshuis wanneer deze niet wordt gebruikt. Wanneer de grasmaaier niet in gebruik is, moet deze binnenshuis op een droge en afgesloten plaats worden bewaard - buiten het bereik van kinderen.
• Onderhoud de grasmaaier zorgvuldig. Houd de snijranden scherp en schoon voor de beste en veiligste prestaties.
• Controleer met regelmatige tussenpozen of het mes en de motorbevestigingsbouten goed vastzitten.
• Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat de machine in veilige staat verkeert.
• Controleer de zak regelmatig op slijtage en vervanging en vervang versleten zakken. Controleer of vervangende zakken voldoen aan de aanbevelingen of specificaties van de oorspronkelijke fabrikant.
• Vervang het mes als het verbogen of gebarsten is. Een onevenwichtig mes veroorzaakt trillingen die de motoraandrijving kunnen beschadigen of persoonlijk letsel kunnen veroorzaken.

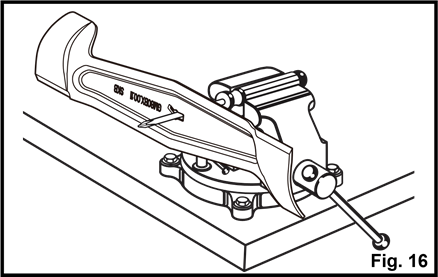

• Reinig het mes grondig en controleer de balans door het horizontaal te ondersteunen op een dunne spijker door het middelste gat. De spijker moet zich ook in een horizontale positie bevinden. Als een van de uiteinden van het mes naar beneden draait, verwijder dan wat metaal van het zware of onderste uiteinde totdat het mes in evenwicht is. Het is in evenwicht als geen van beide uiteinden valt.
• Volg de instructies voor het smeren en vervangen van accessoires.
• Inspecteer het grasmaaiersnoer regelmatig en laat het, indien beschadigd, repareren door een erkende servicefaciliteit. Inspecteer verlengsnoeren regelmatig en vervang ze als ze beschadigd zijn. Houd de handgrepen droog, schoon en vrij van olie en vet.
• Houd de beschermkappen op hun plaats en in werkende staat.
• Houd de messen scherp.
• Houd handen en voeten uit de buurt van het snijgebied.
• Voorwerpen die door het grasmaaiermes worden geraakt, kunnen ernstig letsel veroorzaken. Het gazon moet altijd zorgvuldig worden onderzocht en van alle voorwerpen worden ontdaan voordat er wordt gemaaid.
• Als de grasmaaier een vreemd voorwerp raakt, volg dan deze stappen:
  • Stop de grasmaaier. Laat de schakelaar los
  • Koppel de machine los van de stroomvoorziening.
  • Inspecteer de machine op schade.
  • Repareer eventuele schade voordat u de grasmaaier opnieuw start en gebruikt.
• Gebruik bij onderhoud alleen identieke vervangingsonderdelen.

ELEKTRISCHE INFORMATIE

OM ELEKTRISCHE GEVAREN, BRANDGEVAREN OF SCHADE AAN HET GEREEDSCHAP TE VOORKOMEN, GEBRUIKT U DE JUISTE CIRCUITBESCHERMING. UW GRASMAAIER IS IN DE FABRIEK BEDRAAD VOOR 120V-WERKING. SLUIT AAN OP EEN 120 V, 15 A CIRCUIT EN GEBRUIK EEN 15 A TRAGE ZEKERING OF CIRCUITONDERBREKER. OM SCHOKKEN OF BRAND TE VOORKOMEN, VERVANGT U HET VERLENGSNOER ONMIDDELLIJK ALS HET VERSLETEN, DOORGEKNIpt OF OP ENIGE WIJZE BESCHADIGD IS.

DUBBEL GEÏSOLEERD

Deze grasmaaier heeft een stekker. De grasmaaier is dubbel geïsoleerd om een dubbele isolatielaag te bieden tussen u en het elektrische systeem van het gereedschap. Alle blootliggende metalen onderdelen zijn geïsoleerd van de interne metalen motorcomponenten met beschermende isolatie.

GEBRUIK ALLEEN IDENTIEKE VERVANGINGSONDERDELEN BIJ HET ONDERHOUD VAN DE GRASMAAIER OM LETSEL TE VOORKOMEN.

DUBBELE ISOLATIE VERVANGT NIET DE NORMALE VEILIGHEIDSMAATREGELEN BIJ HET GEBRUIK VAN DEZE GRASMAAIER.

ZORG ER ALTIJD VOOR DAT UW STOPCONTACT CORRECT IS GEAARD. RAADPLEEG BIJ TWIJFEL EEN GECERTIFICEERD ELEKTRICIEN.

DEZE GRASMAAIER IS ALLEEN VOOR BUITEN GEBRUIK. STEL NIET BLOOT AAN REGEN OF GEBRUIK NIET OP VOCHTIGE LOCATIES.

RICHTLIJNEN VOOR HET GEBRUIK VAN VERLENGKABELS

GEBRUIK DE JUISTE VERLENGKABEL. Zorg ervoor dat uw verlengkabel in goede staat verkeert. Wanneer u een verlengkabel gebruikt, zorg er dan voor dat u er een gebruikt die zwaar genoeg is om de stroom te voeren die uw product nodig heeft. Een te kleine kabel veroorzaakt oververhitting. De onderstaande tabel laat de juiste maat zien die u moet gebruiken, afhankelijk van de kabellengte en het amperage op het typeplaatje. Gebruik bij twijfel de volgende zwaardere maat. Hoe kleiner het getal, hoe zwaarder de kabel.

Minimale dikte voor verlengkabels (AWG) (alleen 120 V gebruiken)

Zorg ervoor dat uw verlengkabel goed is aangesloten en in goede elektrische staat verkeert. Vervang een beschadigde verlengkabel altijd of laat deze repareren door een gekwalificeerd persoon voordat u deze gebruikt. Houd verlengkabels uit de buurt van scherpe voorwerpen, extreme hitte en vochtige of natte plaatsen.
Gebruik een apart elektrisch circuit voor uw gereedschap. Dit circuit moet bestaan uit een draad van minstens 12 gauge en moet worden beveiligd met een 15 A trage zekering. Voordat u de motor op het elektriciteitsnet aansluit, moet u ervoor zorgen dat de schakelaar in de stand UIT staat en dat de elektrische stroom identiek is aan die op het typeplaatje van de motor staat. Werken met een lagere spanning zal de motor beschadigen.

BEWAAR DEZE INSTRUCTIES.
HOEWEL DEZE GRASMAAIER DUBBEL GEÏSOLEERD IS, MOETEN HET VERLENGSNOER EN DE CONTACTDOOS TIJDENS GEBRUIK NOG STEEDS GEAARD ZIJN OM DE BEDIENER TE BESCHERMEN TEGEN ELEKTRISCHE SCHOKKEN.

BEWAAR DEZE INSTRUCTIES

Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit product mogelijk gebruiken. Als u dit product aan iemand uitleent, leen dan ook deze instructies uit.

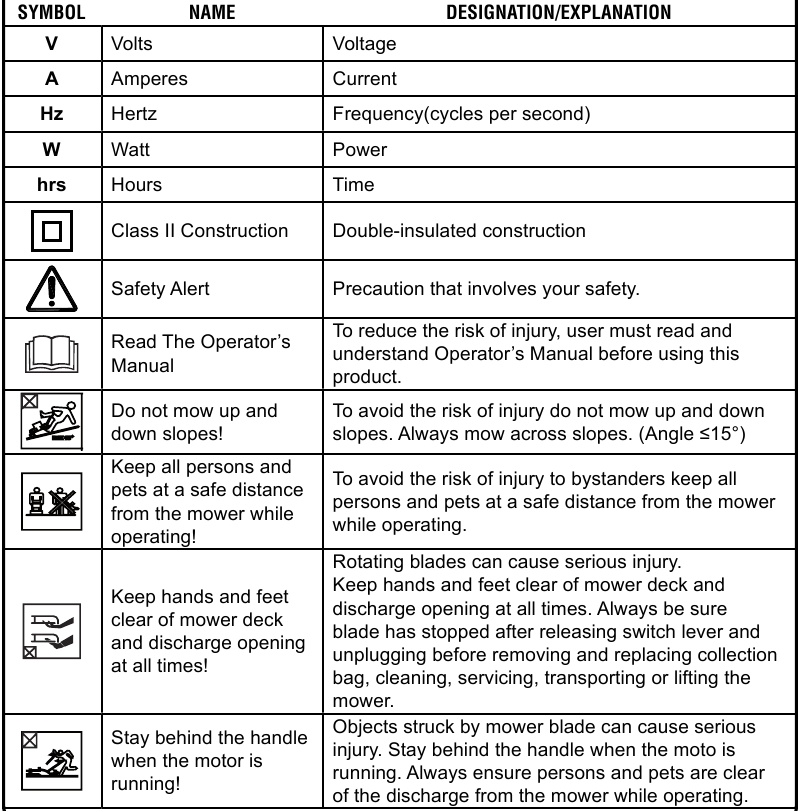

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zal u in staat stellen het product beter en veiliger te bedienen.

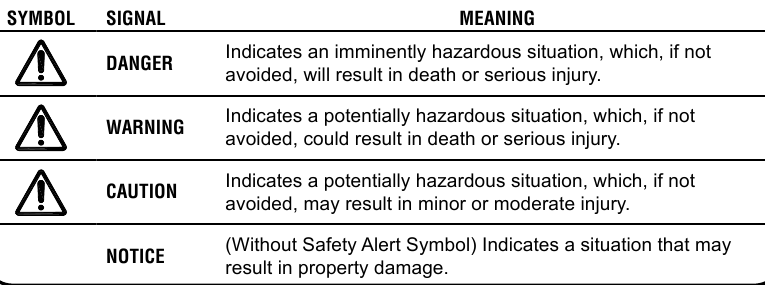

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te geven die aan dit product zijn verbonden.

SERVICE

Service vereist uiterste zorg en kennis en mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur. Voor service raden wij u aan het product terug te brengen naar uw dichtstbijzijnde SERVICE CENTER voor reparatie. Gebruik bij onderhoud alleen identieke vervangingsonderdelen.

Om ernstig persoonlijk letsel te voorkomen, mag u niet proberen dit product te gebruiken voordat u de gebruikershandleiding grondig hebt gelezen en volledig hebt begrepen.
Als u de waarschuwingen en instructies in de gebruikershandleiding niet begrijpt, gebruik dit product dan niet. Bel de klantenservice voor hulp (866) 384-8432.

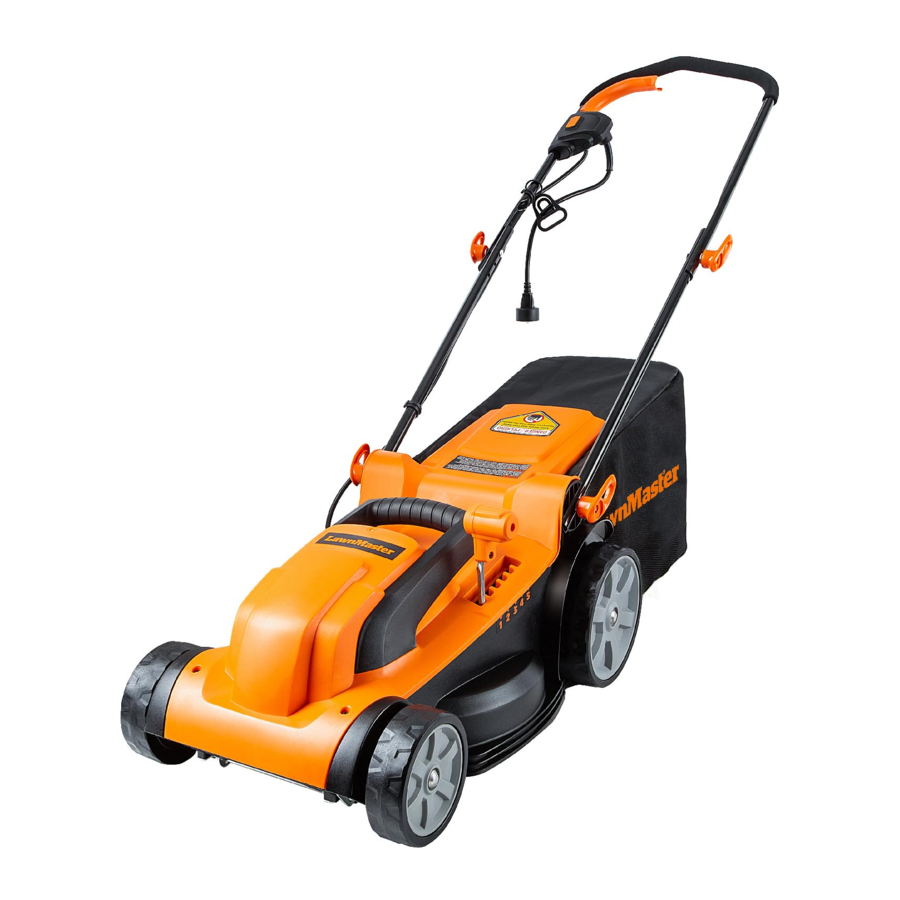

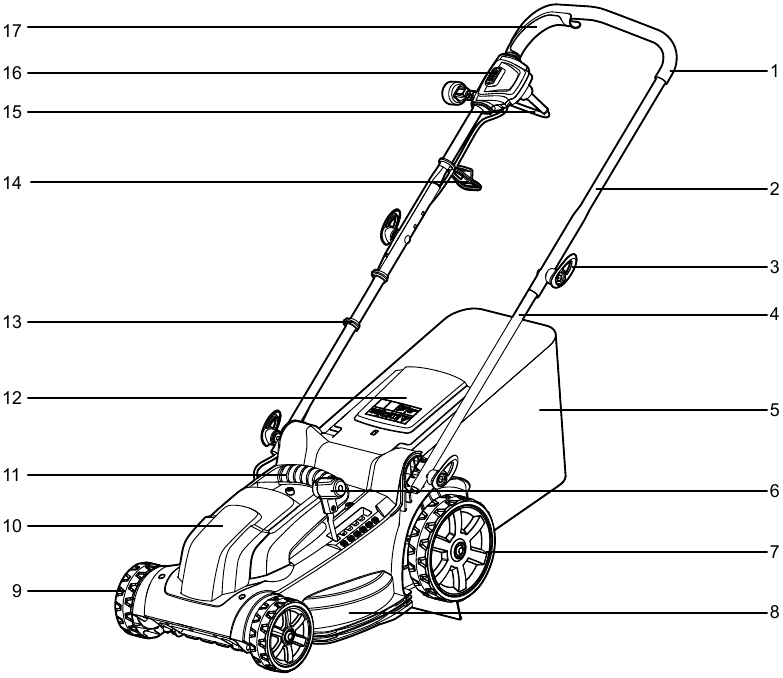

KEN UW ELEKTRISCHE GRASMAAIER

Het veilige gebruik van dit product vereist een goed begrip van de informatie op het product en in deze gebruikershandleiding, evenals kennis van het project dat u probeert uit te voeren. Voordat u dit product gebruikt, dient u zich vertrouwd te maken met alle bedieningsfuncties en veiligheidsregels.

1. Schuimgreep
2. Bovenste handgreep
3. Vergrendelknop (×4)
4. Onderste handgreep
5. Grasopvangzak
6. Verstelhendel maaihoogte
7. Achterwiel
8. Maaidek
9. Voorwiel
10. Motorhuis
11. Draaghandgreep
12. Veiligheidsklep
13. Kabelklem (×2)
14. Snoerhouder
15. Stroomkabel
16. Veiligheidsschakelaar
17. Start/Stop beugelschakelaar

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Haal het product en alle accessoires voorzichtig uit de doos. Zorg ervoor dat alle items op de paklijst zijn inbegrepen.
• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
• Gooi het verpakkingsmateriaal niet weg totdat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt bediend.
• Als er onderdelen beschadigd zijn of ontbreken, neem dan contact op met de klantenservice voor hulp (866) 384-8432.

WAT U NODIG HEBT

(ITEMS NIET MEEGELEVERD)

• Geschikte persoonlijke beschermingsmiddelen.

PAKLIJST

(1) Grasmaaier

(1) Grasopvangzak (zak & metalen frame)

(1) Bovenste handgreep

(2) Onderste handgreep

(4) Vergrendelknoppen

(4) Sluitringen

(2) Bouten

(2) Kabelklemmen

(1) Snoerhouder

(1) Gebruiksaanwijzing

Gebruik dit product niet als er onderdelen beschadigd zijn of ontbreken voordat de onderdelen zijn vervangen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Probeer dit product niet aan te passen of accessoires te creëren die niet worden aanbevolen voor gebruik met dit product. Elke dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die kan leiden tot mogelijk ernstig persoonlijk letsel, en maakt de garantie ongeldig.

Sluit de stroomvoorziening pas aan als de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

Gebruik de maaier nooit zonder de juiste veiligheidsvoorzieningen op hun plaats en in werking. Gebruik de maaier nooit met beschadigde veiligheidsvoorzieningen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

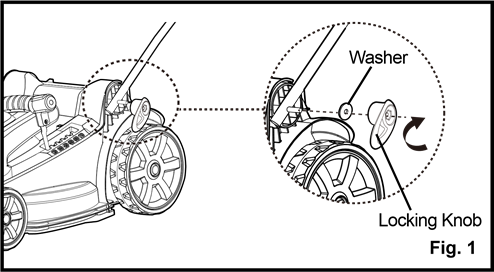

DE ONDERSTE HANDGREEP MONTEREN

(Zie afb. 1)

• Spreid de uiteinden van de onderste handgreep iets uit en plaats ze op de schroefdraadbouten aan de rechter- en linkerkant van de behuizing. Bevestig de onderste handgreep met behulp van de sluitringen en vergrendelknoppen

  (Afb. 1).

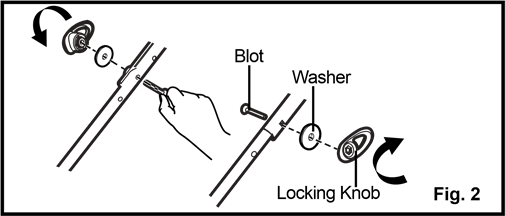

DE BOVENSTE HANDGREEP MONTEREN

(Zie afb. 2-3)

• De snoerhouder helpt de aansluiting van het verlengsnoer veilig te houden tijdens het gebruik van de maaier. Zorg ervoor dat de snoerhouder over de bovenste handgreep is geplaatst.
• Bevestig de bovenste handgreep met behulp van de bouten, sluitringen en vergrendelknoppen (afb. 2).

  De bovenste handgreep kan op drie verschillende hoogtes worden bevestigd.

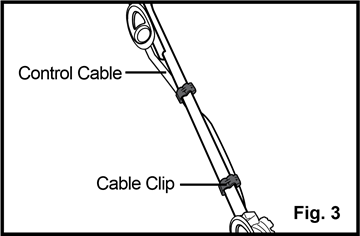

• Zet de bedieningskabel vast met de kabelklemmen (afb. 3).


DE GRASOPVANGZAK MONTEREN

(Zie afb. 4-5)

• Controleer de grasopvangzak voordat u hem monteert om er zeker van te zijn dat er geen schade is.
• Trek de grasopvangzak over het metalen frame zoals afgebeeld (afb. 4).

• Wrik de zachte plastic klemhulzen open en steek het metalen frame in de hulzen. Zorg ervoor dat alle hulzen goed op het frame zijn vastgeklemd.
• De volledig gemonteerde grasopvangzak wordt hieronder weergegeven (afb. 5).

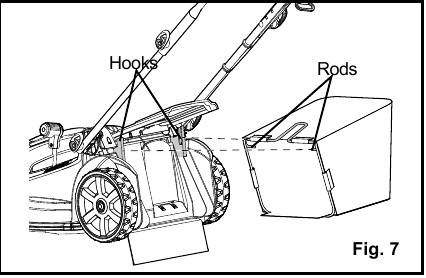

DE GRASOPVANGZAK INSTALLEREN/VERWIJDEREN

(Zie afb. 6-7)

OPMERKING: De veiligheidsklep is veerbediend. Zorg ervoor dat u een stevige grip hebt bij het openen en sluiten om persoonlijk letsel te voorkomen.

De grasopvangzak installeren:

• Til de achterste veiligheidsklep (9) op en houd deze in positie (afb. 6).

• Til de grasopvangzak aan de handgreep op en lijn de stangen van de grasopvangzak uit met de haken onder de achterste veiligheidsklep (afb. 7).

• Laat de achterste veiligheidsklep los.
• Zorg ervoor dat beide stangen stevig op de houdhaken zitten en dat de veiligheidsklep stevig tegen de bovenkant van de grasopvangzak rust.

De grasopvangzak verwijderen:

• Til de achterste veiligheidsklep op en houd deze in positie.
• Til de grasopvangzak aan de handgreep op en verwijder deze van de maaier.
• Laat de achterste veiligheidsklep los.

OPMERKING: Bij normaal gebruik is het zakmateriaal onderhevig aan slijtage. Om het risico op letsel te verminderen, inspecteert u de zak regelmatig en vervangt u deze als er tekenen van slijtage of aantasting zijn.

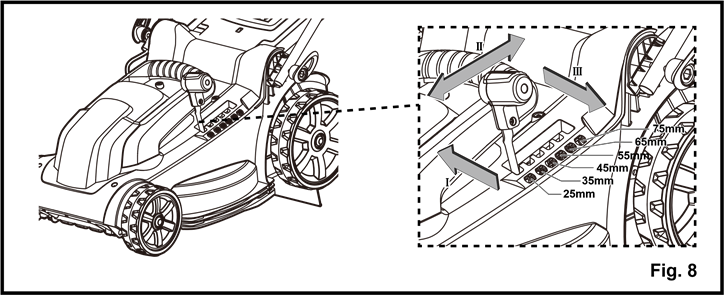

DE MAAIHOOGTE AANPASSEN

(Zie afb. 8)

Breng nooit een aanpassing aan de grasmaaier aan zonder eerst de motor te stoppen en de veiligheidssleutel te verwijderen. Houd uw voeten uit de buurt van het maaidek bij het aanpassen van de hoogte.

Bij verzending staan de achterwielen van de maaier op een lage maaistand. Voordat u de maaier voor de eerste keer gebruikt, past u de maaistand aan de hoogte aan die het meest geschikt is voor uw gazon. De maaier kan worden ingesteld op 6 maaihoogtes tussen 25 mm en 75 mm. Kies de juiste maaihoogte op basis van de soorten en omstandigheden van het gras.

De maaihoogte instellen:

• Om de maaihoogte te verhogen, pakt u de verstelhendel voor de maaihoogte vast en beweegt u deze naar de achterkant van de maaier (afb. 8).
• Om de maaihoogte te verlagen, pakt u de verstelhendel voor de maaihoogte vast en beweegt u deze naar de voorkant van de maaier (afb. 8).


WERKING

Sta niet toe dat vertrouwdheid met dit type product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel toe te brengen.

Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming bij het bedienen van dit product. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden geslingerd, wat kan leiden tot mogelijk ernstig letsel.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product.
Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

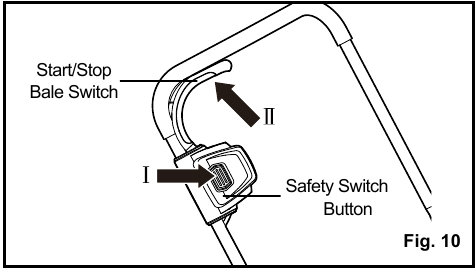

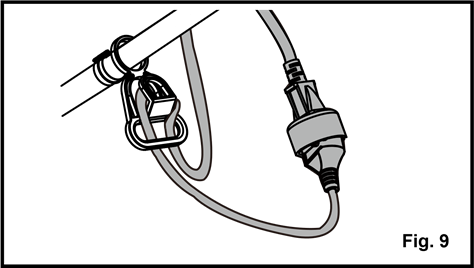

DE MAAIER STARTEN/STOPPEN

(Zie afb. 9-10)

• Bevestig het uiteinde van een verlengsnoer aan de stekker aan de achterkant van het netsnoer van de maaier.
  OPMERKING: Gebruik alleen een goedgekeurd buitenverlengsnoer zoals eerder in deze handleiding is beschreven.
• Maak een lus in het verlengsnoer. Steek de lus vanaf de rechterkant door het gat aan de achterkant van de snoerhouder en plaats deze rond de haak (afb. 9).

• Druk op de veiligheidsschakelaar en houd deze vast. Trek de start/stop-beugelschakelaar naar de handgreep van de maaier en laat de veiligheidsschakelaar los zodra de maaier is gestart. Houd de start/stop-beugelschakelaar tegen de handgreep van de maaier terwijl u maait (afb. 10).

• Om de maaier te stoppen, laat u de start/stop-beugelschakelaar los.

OPMERKING: Er kan een hoog geluid en vonken optreden wanneer de elektromotor vertraagt. Dit is normaal.

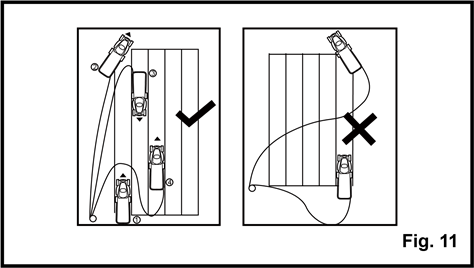

MAAITIPS

(Zie afb. 11)

• Zorg ervoor dat er geen stenen, stokken, draden en andere voorwerpen op het gazon liggen die de messen of de motor van de grasmaaier kunnen beschadigen. Dergelijke voorwerpen kunnen per ongeluk door de maaier in elke richting worden geslingerd en ernstig persoonlijk letsel veroorzaken bij de bediener en anderen.
• Om de kans op het loskoppelen van de grasmaaier van het verlengsnoer te verkleinen, moet u de meegeleverde snoerhouder gebruiken.
• Voor een gezond gazon maait u altijd een derde of minder van de totale lengte van het gras af.
• Verminder bij het maaien van zwaar gras de loopsnelheid om effectiever te kunnen maaien en een goede afvoer van het maaisel te garanderen.
• Maai geen nat gras. Het blijft aan de onderkant van het dek plakken en voorkomt een goede mulch van het maaisel.
• Nieuw of dik gras vereist mogelijk een smallere snede.
• Reinig de onderkant van het maaidek na elk gebruik om maaisel, bladeren, vuil en ander opgehoopt vuil te verwijderen.
• Maai in licht overlappende rijen. Het meest effectieve patroon voor het maaien van gazons is in rechte lijnen langs een van de zijkanten. Dit houdt de rijen gelijkmatig en zorgt ervoor dat het gazon wordt gemaaid zonder plekken over te slaan (afb. 11).


MAAIEN OP EEN HELLING

(Zie afb. 12)

• Hellingen zijn een belangrijke factor die verband houdt met uitglijden en vallen, wat kan leiden tot ernstig letsel. Maaien op hellingen vereist extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, maai deze dan niet. Maai voor uw veiligheid geen hellingen die groter zijn dan 15 graden.
• Maai over de voorkant van hellingen, niet omhoog en omlaag. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
• Let op gaten, sporen, rotsen, verborgen voorwerpen of hobbels waardoor u kunt uitglijden of struikelen. Hoog gras kan obstakels verbergen. Verwijder alle voorwerpen zoals stenen, takken, enz. waarover u kunt struikelen of die door het mes kunnen worden weggeslingerd.
• Zorg er altijd voor dat u stevig staat. Een uitglijder en val kan ernstig persoonlijk letsel veroorzaken. Als u het gevoel hebt dat u uw evenwicht verliest, laat u de start/stop-beugelschakelaar onmiddellijk los.
• Maai niet in de buurt van afgronden, greppels of taluds; u kunt uw houvast of evenwicht verliezen.

NA GEBRUIK

• Schakel het product uit, koppel het los van de stroomvoorziening en laat het afkoelen.
• Controleer, reinig en bewaar het product zoals hieronder beschreven

ONDERHOUD

Gebruik bij onderhoud alleen identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken.

Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming tijdens het gebruik van elektrisch gereedschap of bij het wegblazen van stof. Als de werkzaamheden stoffig zijn, draag dan ook een stofmasker.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet enz. te verwijderen.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

• Voer nooit onderhoud uit aan de grasmaaier zonder eerst de maaier uit te schakelen, deze los te koppelen van de stroomvoorziening en de maaier te laten afkoelen.
• Controleer periodiek alle moeren en bouten op de juiste stevigheid om een veilige werking van de maaier te garanderen.
• Verwijder opgehoopt gras en bladeren op of rond de motorafdekking. Veeg de maaier af en toe schoon met een droge doek. Gebruik geen water.

Bescherm altijd uw handen door zware handschoenen te dragen en/of de snijranden van het mes in te wikkelen met vodden en ander materiaal wanneer u mesonderhoud uitvoert. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Voordat u onderhoud uitvoert, moet u ervoor zorgen dat de maaier is losgekoppeld van de stroomvoorziening. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

HET MAAIMES VERVANGEN

(Zie Afb. 13-14)

OPMERKING: Gebruik alleen identieke vervangende messen. LawnMaster® vervangingsonderdeel voor het maaimes nr. GM80BX.00.11.

• Stop de motor en laat het mes volledig tot stilstand komen. Koppel de stroomvoorziening los.
• Draai de maaier op zijn kant.

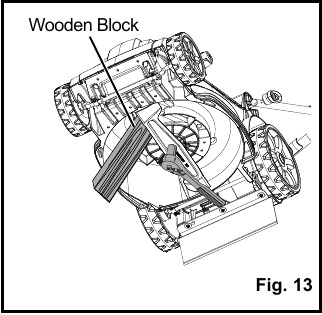

• Klem een blok hout tussen het mes en het maaidek om te voorkomen dat het mes draait wanneer de moer wordt verwijderd (Afb. 13).

• Draai de mesmoer los met een 14 mm sleutel of dop (niet meegeleverd) (Afb. 13).
• Verwijder de mesmoer en het mes.
• Zorg ervoor dat de ventilator volledig tegen de motoras wordt geduwd.
• Plaats het nieuwe mes op de as tegen de ventilator. Zorg ervoor dat het is geïnstalleerd met de gebogen uiteinden naar boven gericht naar het maaidek en niet naar beneden naar de grond.
• Draai de mesmoer op de as en draai hem met de hand vast.

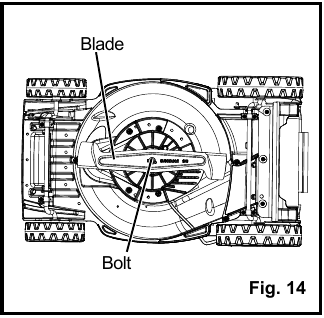

• Draai de mesmoer vast met een momentsleutel (niet meegeleverd) om ervoor te zorgen dat de bout goed is vastgedraaid (Afb. 14).


OPMERKING: Zorg ervoor dat alle onderdelen in dezelfde volgorde worden teruggeplaatst als waarin ze zijn verwijderd.

HET MES SLIJPEN

(Zie Afb. 15)

Voor de beste maaiprestaties moet het mes van de maaier scherp worden gehouden. Een bot mes snijdt het gras niet gelijkmatig en overbelast de motor. Onder normale omstandigheden is het meestal voldoende om het mes twee keer tijdens het maaiseizoen te slijpen. Als uw gazon echter een zandgrond heeft, kan het vaker slijpen nodig zijn.

• Volg de instructies in het gedeelte Het maaimes vervangen om het maaimes te verwijderen. Probeer NIET het mes te slijpen terwijl het aan de maaier is bevestigd.

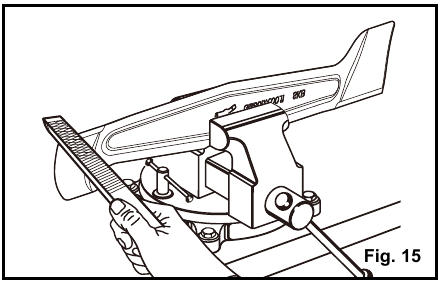

• Gebruik een fijne vijl of slijpsteen om de snijranden aan beide uiteinden van het mes te slijpen, waarbij u aan beide uiteinden evenveel materiaal verwijdert (Afb. 15).


Inspecteer het mes zorgvuldig bij het verwijderen. Als het mes verbogen of beschadigd is, vervang het dan onmiddellijk door een nieuw mes. Het niet vervangen van een verbogen of beschadigd mes kan een ongeval veroorzaken met mogelijk ernstig letsel tot gevolg.

HET MES BALANCEREN

(Zie Afb. 16)

Zorg er bij het slijpen voor dat het mes in evenwicht blijft. Een onevenwichtig mes veroorzaakt overmatige trillingen wanneer de maaier draait. Deze trillingen zullen uiteindelijk schade aan de maaier veroorzaken, vooral aan de motor.

Om de mesbalans te controleren:

• Klem een schroevendraaier horizontaal in een bankschroef, zoals afgebeeld.
  OPMERKING: Als er geen bankschroef beschikbaar is, kan ook een rechte spijker worden gebruikt.
• Plaats het middelste gat van het mes op de schacht van de schroevendraaier (of spijker).
• Als het mes in evenwicht is, blijft het in een horizontale positie. Als een van de uiteinden van het mes naar beneden zakt, slijp dan de zware kant totdat het mes in evenwicht is.

DE MAAIER OPBERGEN

(Zie Afb. 17-18)

• Koppel de maaier los van de stroomvoorziening.
• Draai de maaier op zijn kant en maak de grasknipsels schoon die zich aan de onderkant van het maaidek hebben opgehoopt.
• Veeg de maaier schoon met een droge doek.
• Controleer alle moeren, bouten, knoppen, schroeven, bevestigingsmiddelen enz. op stevigheid.
• Inspecteer bewegende delen op schade, breuk en slijtage. Laat reparaties uitvoeren aan beschadigde of ontbrekende onderdelen.
• Bewaar de maaier binnenshuis op een schone, droge plaats buiten het bereik van kinderen.
• Niet opslaan in de buurt van bijtende materialen zoals kunstmest of steenzout. Om de hendel te laten zakken voordat u hem opbergt:
  • Verwijder en reinig de grasopvangzak.

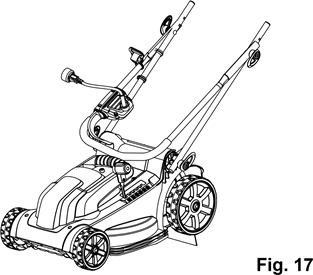

  • Draai de vergrendelknoppen aan de zijkanten van de hendel volledig los en klap de bovenste hendel omlaag (Afb. 17).

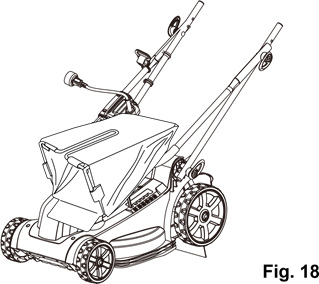

  • Om ruimte te besparen, kan de grasopvangzak op de maaier worden geplaatst (Afb. 18).


PROBLEEMOPLOSSING

Vermoedelijke storingen zijn vaak te wijten aan oorzaken die de gebruiker zelf kan verhelpen.
Controleer daarom het product aan de hand van dit gedeelte. In de meeste gevallen kan het probleem snel worden opgelost.

Voer alleen de stappen uit die in deze instructies worden beschreven!
Alle verdere inspectie-, onderhouds- en reparatiewerkzaamheden moeten worden uitgevoerd door een erkend servicecentrum of een vergelijkbaar gekwalificeerde specialist als u het probleem niet zelf kunt oplossen!

ONTPLOFTE TEKENING

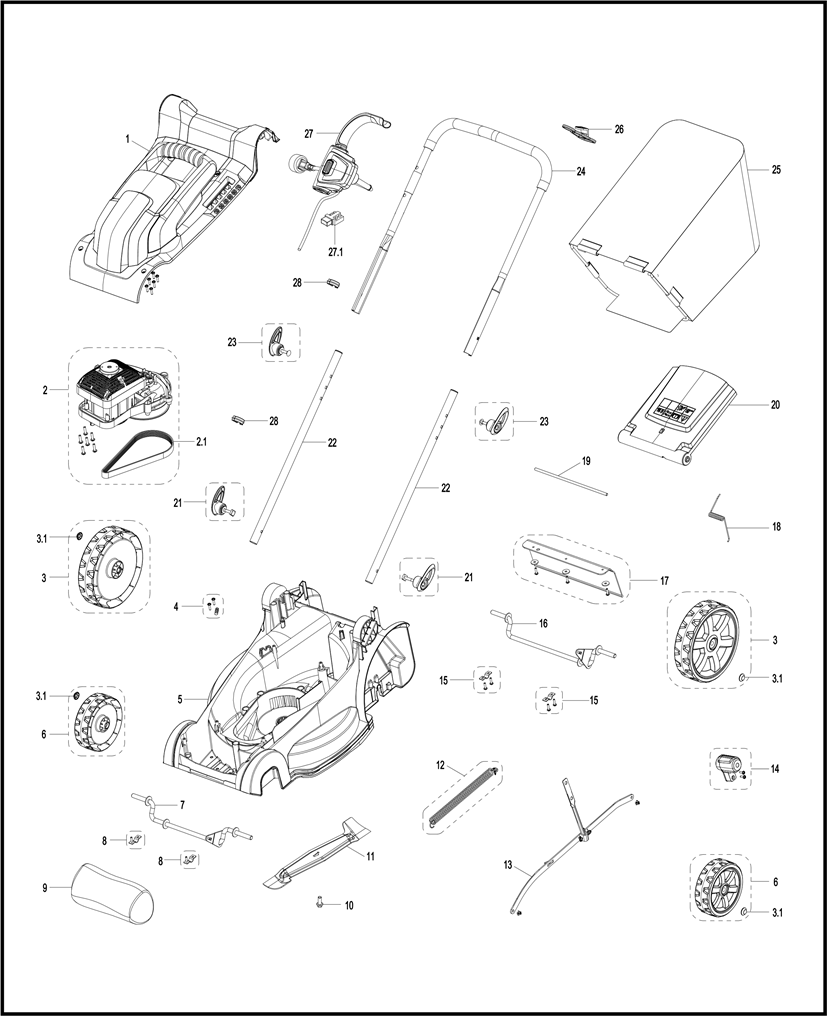

MEB1114K ONTPLOFTE TEKENING

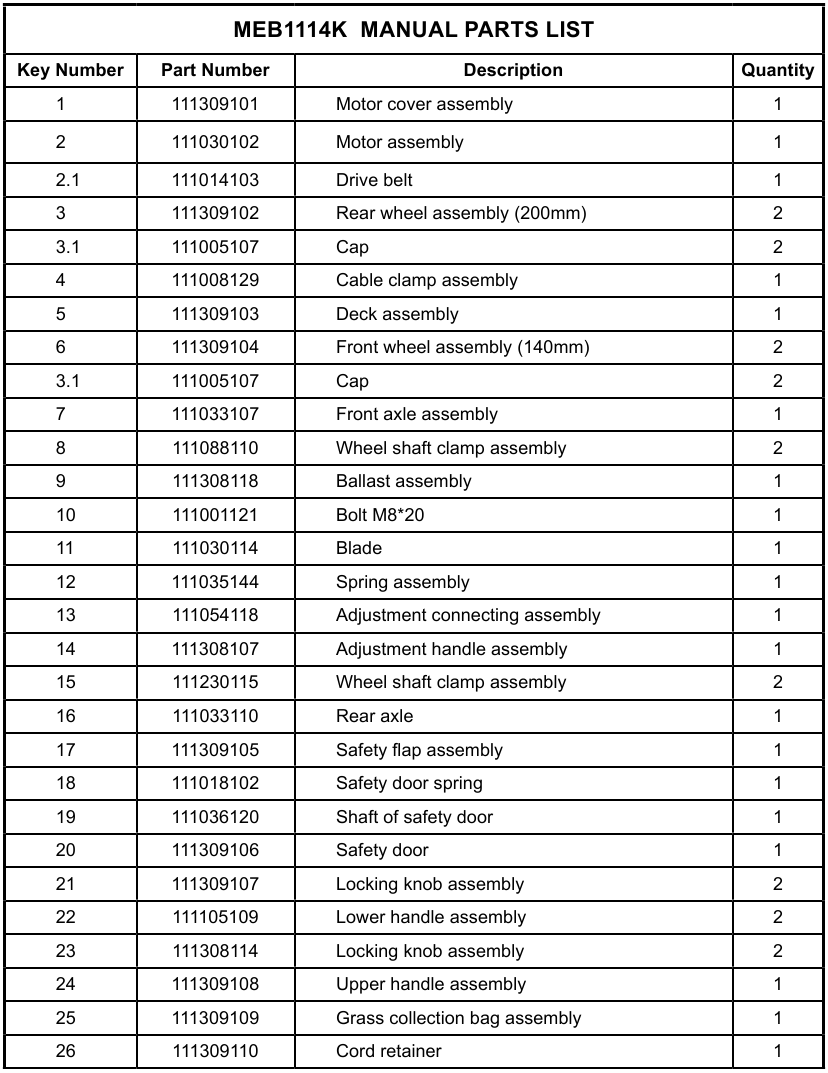

ONDERDELENLIJST

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LawnMaster MEB1114K - 14" Elektrische grasmaaierhandleiding

Beschikbare talen
