LawnMaster CLMF4016K - Snoerloze Grasmaaier Handleiding

Lees alle veiligheidsvoorschriften en instructies zorgvuldig door voordat u dit gereedschap gebruikt.

SPECIFICATIES

40V MAX* SNOERLOZE GRASMAAIER

BATTERIJ

BATTERIJLADER

* Maximale initiële batterij werkdruk spanning (gemeten zonder werkdruk) is 40 volt.
Nominale spanning is 36 volt.

KEN UW GRASMAAIER

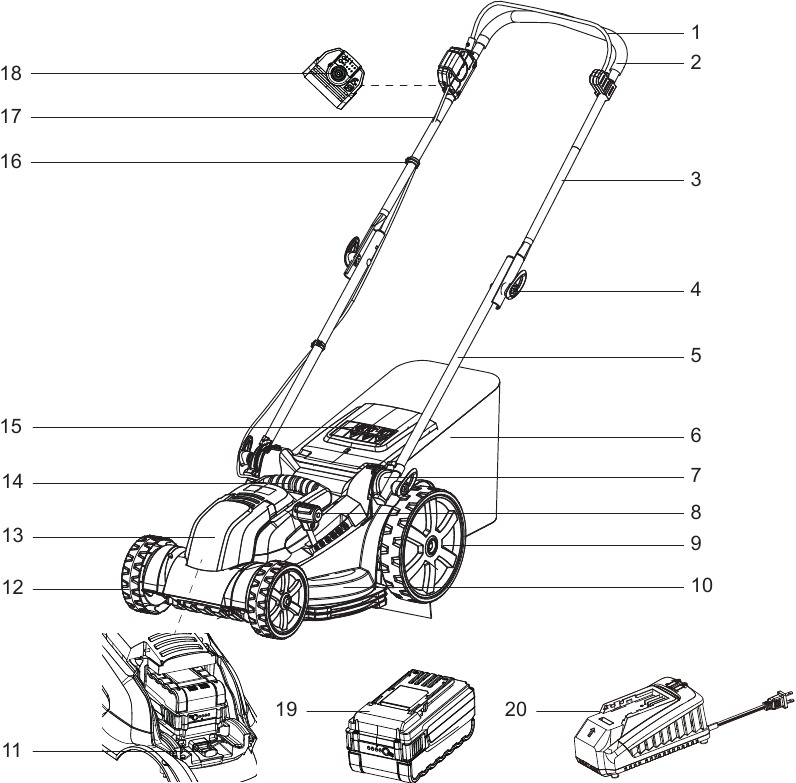

Componenten

1. Start/Stop Bale Switch (Start/Stop beugelschakelaar)
2. Foam Grip (Schuimrubber handvat)
3. Upper Handle (Bovenste handgreep)
4. Locking Knob (X4) (Vergrendelknop (X4))
5. Lower Handle (Onderste handgreep)
6. Grass Collection Bag (Grasopvangzak)
7. Support (Steun)
8. Cutting Height Adjustment Lever (Hoogteverstelling hendel)
9. Rear Wheel (Achterwiel)
10. Deck
11. Safety Key (Inside the Battery Pack Compartment) (Veiligheidssleutel (in het batterijcompartiment))
12. Front Wheel (Voorwiel)
13. Battery Compartment Cover (Batterijcompartiment deksel)
14. Carry Handle (Draagbeugel)
15. Safety Flap (Veiligheidsklep)
16. Cable Clip (X2) (Kabelklem (X2))
17. Control Cable (Bedieningskabel)
18. Safety Switch Button (Veiligheidsschakelaar)
19. Battery Pack (Batterij)
20. Battery Charger (Batterijlader)

LET OP: De bovenstaande onderdelen en hun bijbehorende nummer/letters zullen in deze handleiding worden gebruikt om onderdelen te identificeren.

KEN UW GRASMAAIER

Voor een veilig gebruik van dit product is het noodzakelijk dat u de informatie op het product en in deze gebruikershandleiding begrijpt, evenals kennis van het project dat u probeert uit te voeren. Voordat u dit product gebruikt, dient u zich vertrouwd te maken met alle bedieningsfuncties en veiligheidsvoorschriften.

MONTAGE

UITPAKKEN

Dit product vereist montage.

• Haal het product en alle accessoires voorzichtig uit de doos. Zorg ervoor dat alle items die in de paklijst staan, zijn inbegrepen.
• Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuken of schade zijn ontstaan.
• Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.
• Als er onderdelen beschadigd of ontbreken, neem dan contact op met de klantenservice (gratis nummer 866-384- 8432).

WAT U NODIG HEEFT (NIET MEEGELEVERD)

• Geschikte persoonlijke beschermingsmiddelen

PAKLIJST

(1) Grasmaaier
(1) Veiligheidssleutel (Bevestigd in het batterijcompartiment van de grasmaaier)
(1) Grasopvangzak (zak & metalen frame)
(1) Bovenste handgreep
(2) Onderste handgreep (met twee voorgeïnstalleerde steunen)
(1) 40V Lithium-ion batterijlader
(1) 40V 4.0Ah Lithium-ion batterij (geplaatst in de achterste uitwerpschacht van de grasmaaier)
(2) Kabelklemmen
(4) Vergrendelknoppen
(4) Ringen
(2) Bouten
(1) Gebruiksaanwijzing

LET OP: Verwijder de batterij uit de achterste uitwerpschacht van de grasmaaier vóór de montage.

LET OP: De veiligheidssleutel moet worden geplaatst om de grasmaaier te kunnen gebruiken. De veiligheidssleutel past maar in één richting in de schakelaar.
FORCEER HEM NIET!

Als er onderdelen beschadigd zijn of ontbreken, gebruik dit product dan niet voordat de onderdelen zijn vervangen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.
Probeer dit product niet te wijzigen of accessoires te maken die niet worden aanbevolen voor gebruik met dit product. Een dergelijke wijziging of aanpassing is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg heeft en de garantie ongeldig maakt.
Sluit de stroomvoorziening pas aan als de montage voltooid is. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.
Gebruik de grasmaaier nooit zonder de juiste veiligheidsvoorzieningen op hun plaats en in werking. Gebruik de grasmaaier nooit met beschadigde veiligheidsvoorzieningen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

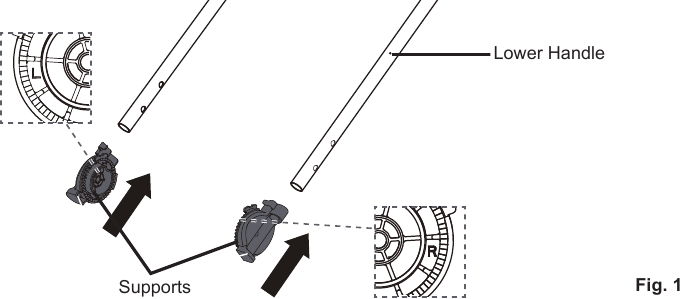

DE ONDERSTE HANDGREEP MONTEREN

1. De steunen zijn voorgeïnstalleerd op de onderste handgreep. Zo niet, installeer de steunen dan op de onderste handgreep volgens de linker (L) en rechter (R) markeringen (Fig. 1). Zorg ervoor dat de steunen op hun plaats zijn geïnstalleerd.

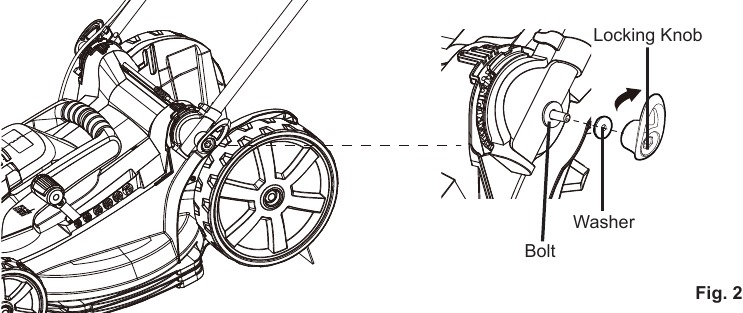

2. Steek de onderste handgreep in de bouten op de behuizing van de grasmaaier. Laat de onderste handgreep zich aanpassen aan de gewenste werkpositie. Er zijn twee mogelijke posities. Maak de handgreep vast door de ring over de steunpen te plaatsen, gevolgd door de vergrendelknop en draai de vergrendelknop met de klok mee om vast te draaien. Gebruik geen overmatige kracht; dit kan de knoppen beschadigen (Fig. 2).


DE BOVENSTE HANDGREEP MONTEREN

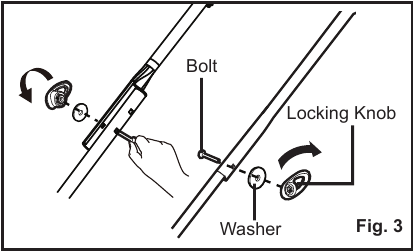

1. Bevestig de bovenste handgreep met behulp van de bouten, ringen en de vergrendelknoppen zoals weergegeven in Fig. 3 en draai de vergrendelknoppen met de klok mee om vast te draaien (Fig. 3). De handgreep kan worden aangepast aan 2 verschillende hoogteposities.

2. Zet de bedieningskabel vast met de kabelklemmen (Fig. 4).

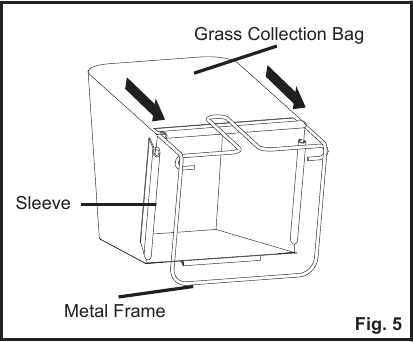

DE OPVANGZAK MONTEREN

1. Controleer de grasopvangzak voordat u hem monteert om er zeker van te zijn dat er geen schade is.
2. Trek de grasopvangzak over het metalen frame zoals afgebeeld (Fig. 5).

3. Wrik de zachte plastic klemsleeves open en steek het metalen frame in de sleeves. Zorg ervoor dat alle sleeves goed op het frame zijn vastgeklemd.
4. De volledig gemonteerde grasopvangzak is zoals hieronder weergegeven (Fig. 6).


DE GRASOPVANGZAK INSTALLEREN EN VERWIJDEREN

LET OP: De veiligheidsklep is veerbediend. Zorg ervoor dat u een stevige grip hebt bij het openen en sluiten om persoonlijk letsel te voorkomen.

De grasopvangzak installeren:

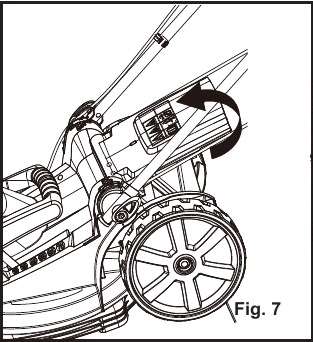

1. Til de achterste veiligheidsklep op en houd hem in positie (Fig. 7).

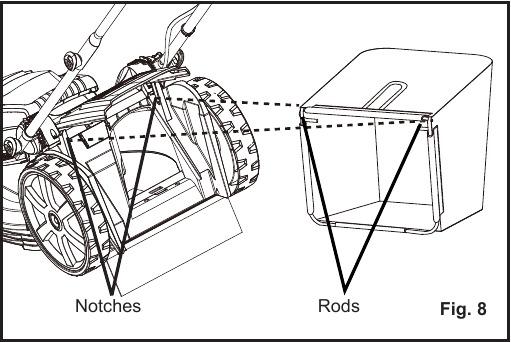

2. Til de grasopvangzak aan de handgreep op en lijn de stangen van de grasopvangzak uit met de inkepingen onder de achterste veiligheidsklep (Fig. 8).

3. Laat de achterste veiligheidsklep los.
4. Zorg ervoor dat beide stangen stevig in de inkepingen zitten en dat de veiligheidsklep stevig tegen de bovenkant van de grasopvangzak rust.

De grasopvangzak verwijderen:

1. Til de achterste veiligheidsklep op en houd hem in positie.
2. Til de grasopvangzak aan de handgreep op en haak de grasopvangzak los van de grasmaaier.
3. Laat de achterste veiligheidsklep los.

LET OP: Bij normaal gebruik is het zakmateriaal onderhevig aan slijtage. Om het risico op letsel te verminderen, dient u de zak regelmatig te inspecteren en te vervangen als er tekenen van slijtage of verslechtering zijn.

DE MAAIHOOGTE AANPASSEN

Breng nooit aanpassingen aan de grasmaaier aan zonder eerst de motor te stoppen en de veiligheidssleutel te verwijderen. Houd uw voeten uit de buurt van het maaierdek bij het aanpassen van de hoogte.

Bij verzending staan de achterwielen van de grasmaaier in een lage maaipositie. Voordat u de grasmaaier voor de eerste keer gebruikt, past u de maaipositie aan de hoogte aan die het meest geschikt is voor uw gazon. De grasmaaier kan worden ingesteld op 6 maaihoogtes tussen 1" (25 mm) en 3" (75 mm). Kies de juiste maaihoogte op basis van de soorten en omstandigheden van het gras.

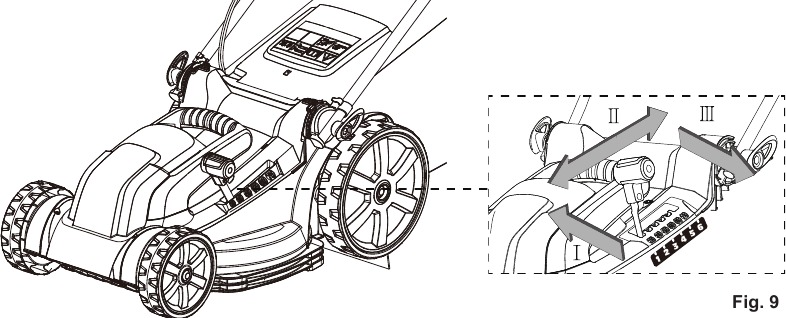

De maaihoogte instellen:

1. Om de maaihoogte te verhogen, pakt u de verstelhendel voor de maaihoogte vast en beweegt u deze naar de achterkant van de grasmaaier (Fig. 9).

2. Om de maaihoogte te verlagen, pakt u de verstelhendel voor de maaihoogte vast en beweegt u deze naar de voorkant van de grasmaaier (Fig. 9).

DE BATTERIJ INSTALLEREN / VERWIJDEREN

Als er onderdelen kapot zijn of ontbreken, probeer dan niet de batterij op de grasmaaier te bevestigen of de grasmaaier te gebruiken voordat de kapotte of ontbrekende onderdelen zijn vervangen. Het niet doen hiervan kan leiden tot ernstig letsel. Sluit de batterij en/of de veiligheidssleutel niet aan voordat het product volledig is gemonteerd.

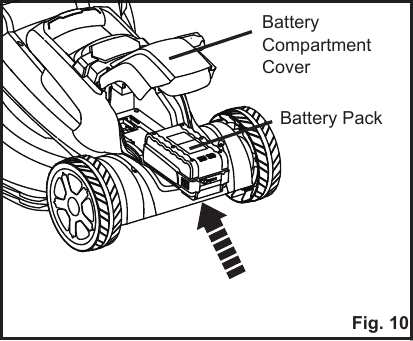

De batterij installeren:

1. Zorg ervoor dat de batterij volledig is opgeladen.
2. Open het plastic batterijcompartiment bovenop het maaierdek.
3. Lijn de verhoogde ribben op de grasmaaier uit met de groeven in de batterij en plaats de batterij vervolgens in het compartiment (Fig. 10).

4. Duw de batterij naar binnen totdat u een "klik" hoort.
5. Sluit het batterijcompartiment.
6. Uw product is nu klaar voor gebruik.

LET OP: Zorg ervoor dat de batterij stevig op zijn plaats klikt en aan de grasmaaier is bevestigd voordat u begint met werken.

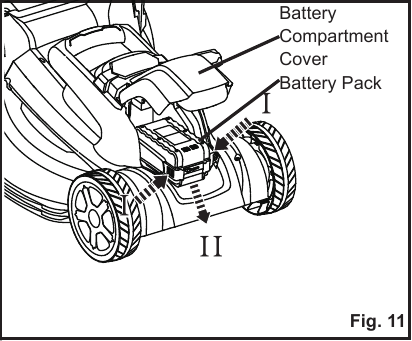

De batterij verwijderen:

1. Stop de grasmaaier. Til het batterijcompartiment op en verwijder de veiligheidssleutel.
2. Druk op de ontgrendelknop op de batterij, pak de batterij stevig vast en trek deze uit het batterijcompartiment (Fig. 11).

3. Sluit het batterijcompartiment.

ACCUPACK EN LADER

ACCU OPLADEN

1. Alleen gebruiken met 40V LawnMaster^®-acculaders. De meegeleverde acculader is specifiek ontworpen voor de lithium-ionaccu die in dit gereedschap wordt gebruikt.
2. Controleer de netspanning! Acculaders werken op 120V.
3. De accu wordt opgeladen tussen 40°F (4°C) en 100°F (38°C). Dit zorgt voor een optimale levensduur van de accu.
4. Bescherm de accu tegen hitte, continue blootstelling aan de zon en houd hem uit de buurt van straling of andere warmtebronnen. Laat de accu niet langdurig in direct zonlicht in de maaier liggen.
5. De accu wordt ongeladen geleverd. Om de volledige capaciteit van de accu te garanderen, laadt u de accu op voordat u het gereedschap voor de eerste keer gebruikt. De lithium-ionaccu kan op elk moment worden opgeladen zonder de levensduur te verkorten. Het onderbreken van de oplaadprocedure heeft geen invloed op de accu.
6. Laat hem altijd volledig opgeladen als hij voor opslag in de lader wordt bewaard.

LED-STATUS VAN DE LADER

1. Als de accu niet in de lader is geplaatst, geeft een continu rood ledlampje aan dat de stekker in een stopcontact is gestoken en dat de acculader klaar is voor gebruik.
2. Opladen: een knipperende groene led op de lader geeft aan dat de accu normaal wordt opgeladen. De knipperfrequentie van de led is 1 Hz.
3. Opgeladen: een continu groen ledlampje op de lader geeft aan dat de accu klaar is voor gebruik.
4. Technisch probleem: een knipperend rood ledlampje op de lader geeft aan dat het accupack een oplaadprobleem heeft of defect kan zijn.
   1. Een mogelijke oorzaak is dat de temperatuur van de accu lager is dan 0°C of dat de laadstroom te hoog is. Zodra de toegestane temperatuur- en laadstroombereiken zijn bereikt, schakelt de acculader automatisch over naar opladen.
   2. Als het temperatuurbereik en de laadstroom correct zijn en het rode ledlampje blijft knipperen, verwijder en installeer dan het accupack opnieuw. Als de led-status zich een tweede keer herhaalt, probeer dan een andere identieke accu op te laden. Als de accu normaal wordt opgeladen, gooi dan het defecte accupack weg (zie het gedeelte Veilige verwijdering van accu's voor het milieu).
   3. Als het rode lampje blijft knipperen na het plaatsen van de tweede accu, is de lader mogelijk defect. Vervang deze door een nieuwe.
5. Een knipperend groen ledlampje op de lader (de knipperfrequentie (2 Hz) van de led is sneller dan normaal opladen (1 Hz)), wat aangeeft dat de temperatuur van de accu hoger is dan 50°C. Zodra de toegestane temperatuur is bereikt, schakelt de acculader automatisch over naar opladen.
6. Na continue of herhaalde laadcycli zonder onderbreking kan de lader warm worden. Dit is normaal en duidt niet op een technisch defect van de acculader.

De indicatielampjes op de lader geven de status van de lader aan:

SYMBOOL	INDICATIELAMPJES	STATUS
	Rood, continu.	Aangesloten op de stroomvoorziening.
	Groen, knipperend. (knipperfrequentie: 1 Hz)	Opladen.
	Groen, knipperend. (knipperfrequentie: 2 Hz)	Accu is oververhit.
	Groen, continu.	Volledig opgeladen.
	Rood, knipperend. (knipperfrequentie: 2 Hz)	Oplaadprobleem: Zie Technisch probleem hierboven.

LED-PANEEL VAN DE ACCU

1. Het paneel bestaat uit 4 led's op de accu. Houd de knop ingedrukt en laat deze vervolgens los, de led's geven de laadstanden aan.
2. Het laadniveau van de accu kan worden gecontroleerd wanneer de accu aan de machine is bevestigd of van de machine is verwijderd.

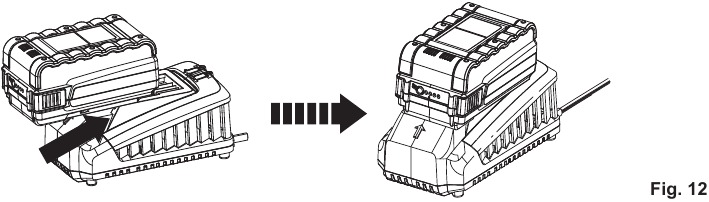

HET ACCUPACK OPLADEN

Als een onderdeel van de lader ontbreekt of beschadigd is, gebruik deze dan niet! Vervang de lader door een nieuwe.
Het niet opvolgen van deze waarschuwing kan leiden tot mogelijk ernstig letsel.
Controleer de spanning! De spanning moet overeenkomen met de informatie op het typeplaatje.

1. Lijn de sleuf van het accupack uit met de rail op de lader. Schuif de sleuf op de rail totdat het accupack op zijn plaats vastzit (afb. 12).

2. Sluit de lader aan op de stroomvoorziening.
3. Wacht voldoende lang tot het opladen is voltooid (zie Specificaties) en koppel vervolgens de lader los van de stroomvoorziening.
4. Druk op de ontgrendelingsknop op het accupack en verwijder deze uit de lader.

OPMERKING: Het is normaal dat het accupack en de lader warm (maar niet heet) worden tijdens het opladen. Als de accu niet goed oplaadt, controleer dan of het stopcontact werkt. Laad de accu altijd op voordat u hem opbergt!

WERKING

Sta niet toe dat vertrouwdheid met dit type product u onzorgvuldig maakt. Onthoud dat een onzorgvuldige fractie van een seconde voldoende is om ernstig letsel te veroorzaken.

Draag altijd een veiligheidsbril of veiligheidsbril met zijbeschermers bij het gebruik van dit product. Als u dit niet doet, kunnen er voorwerpen in uw ogen worden gegooid, wat kan leiden tot mogelijk ernstig letsel. Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product.

Het gebruik van niet-aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

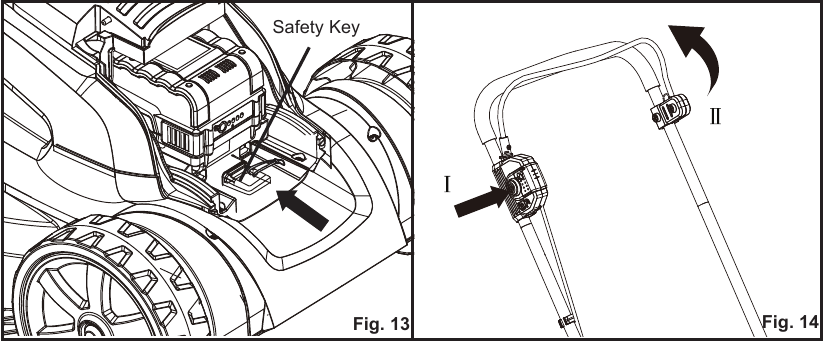

DE MAAIER STARTEN/STOPPEN

1. Om in te schakelen, plaatst u de veiligheidssleutel, houdt u de veiligheidsschakelaar ingedrukt en trekt u voorzichtig aan de start-/ stopbeugelschakelaar (afb. 13 & 14). Zodra de machine is gestart, laat u de veiligheidsschakelaar los.

2. Om de maaier uit te schakelen, laat u de start-/stopbeugelschakelaar los. Trek de veiligheidssleutel eruit als de maaier niet direct wordt gebruikt.

ALGEMENE WERKING

Controleer het product, het netsnoer en de accessoires voor elk gebruik op schade. Zorg er voor gebruik voor dat alle stroomaansluitingen in goede staat verkeren voordat u de stroomsleutel en de accu plaatst. Als er schade aanwezig is of wordt waargenomen, stop dan en laat de maaier voor gebruik onderhouden.

Gebruik het product niet als het beschadigd is of slijtage vertoont.

1. Controleer nogmaals of het mes correct is geïnstalleerd.
2. Houd het product altijd vast aan de handgrepen. Houd de handgrepen droog om een veilige ondersteuning te garanderen.
3. Schakel de apparatuur onmiddellijk uit als iemand het werkgebied betreedt. Laat de apparatuur altijd volledig tot stilstand komen voordat u de grasopvangzak verwijdert.
4. Overbelast uzelf niet. Neem regelmatig pauzes om ervoor te zorgen dat u zich op het werk kunt concentreren en de volledige controle over het product hebt.

MAAITIPS

1. Zorg ervoor dat het gazon vrij is van stenen, stokken, draden en andere voorwerpen die het gazon kunnen beschadigen maaierbladen of de motor. Dergelijke voorwerpen kunnen per ongeluk door de maaier in elke richting worden gegooid en ernstig persoonlijk letsel veroorzaken bij de bediener en anderen.
2. Voor een gezond gazon, maai altijd een derde of minder van de totale lengte van het gras af.
3. Verminder bij het maaien van zwaar gras de loopsnelheid om effectiever te kunnen maaien en een goede afvoer van het maaisel.
4. Maai geen nat gras. Het blijft aan de onderkant van het maaidek plakken en voorkomt een goede mulchvorming van het gras maaisel.
5. Nieuw of dik gras vereist mogelijk een smallere snede.
6. Reinig de onderkant van het maaidek na elk gebruik om grasmaaisel, bladeren, vuil en ander opgehoopt vuil te verwijderen.

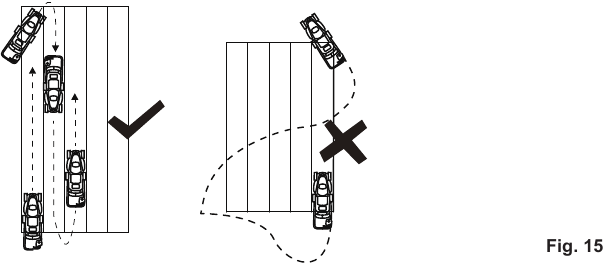

7. Maai in licht overlappende rijen. Het meest effectieve patroon voor het maaien van gazons is in rechte lijnen langs een van de zijkanten. Dit houdt de rijen gelijkmatig en zorgt ervoor dat het gazon wordt gemaaid zonder plekken over te slaan (afb. 15).

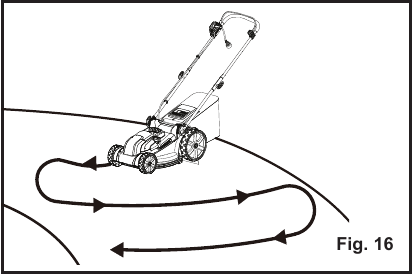

MAAIEN OP EEN HELLING (afb. 16)

1. Hellingen zijn een belangrijke factor die verband houdt met uitglijden en vallen, wat kan leiden tot ernstig letsel. Maaien op hellingen vereist extra voorzichtigheid. Als u zich ongemakkelijk voelt op een helling, maai deze dan niet. Voor uw veiligheid mag u geen hellingen van meer dan 15 graden maaien.
2. Maai over de helling, niet omhoog en omlaag. Wees uiterst voorzichtig bij het veranderen van richting op hellingen.
3. Let op gaten, sporen, rotsen, verborgen voorwerpen of hobbels waardoor u kunt uitglijden of struikelen. Hoog gras kan obstakels verbergen. Verwijder alle voorwerpen, zoals rotsen, takken, enz., waarover u kunt struikelen of die door het mes kunnen worden weggeslingerd.
4. Zorg er altijd voor dat u stevig staat. Uitglijden en vallen kan ernstig persoonlijk letsel veroorzaken. Als u het gevoel hebt dat u uw evenwicht verliest, laat dan onmiddellijk de start-/stopbeugelschakelaar los.
5. Maai niet in de buurt van afgronden, sloten of taluds; u kunt uw houvast of evenwicht verliezen.

NA GEBRUIK

1. Schakel het product uit, verwijder het accupack en laat het afkoelen.
2. Controleer, reinig en bewaar het product zoals hieronder wordt beschreven.

ONDERHOUD

Gebruik bij onderhoud uitsluitend identieke vervangingsonderdelen. Het gebruik van andere onderdelen kan gevaar opleveren of schade aan het product veroorzaken.

Draag altijd een veiligheidsbril of veiligheidsglazen met zijbescherming tijdens het gebruik van elektrisch gereedschap of bij het wegblazen van stof. Als het werk stoffig is, draag dan ook een stofmasker.

ALGEMEEN ONDERHOUD

Vermijd het gebruik van oplosmiddelen bij het reinigen van plastic onderdelen. De meeste kunststoffen zijn gevoelig voor schade door verschillende soorten commerciële oplosmiddelen en kunnen door het gebruik ervan beschadigd raken. Gebruik schone doeken om vuil, stof, olie, vet, enz. te verwijderen.

Gebruik geen hulpstukken of accessoires die niet worden aanbevolen door de fabrikant van dit product. Het gebruik van niet aanbevolen hulpstukken of accessoires kan leiden tot ernstig persoonlijk letsel.

1. Voer nooit onderhoud uit aan de grasmaaier zonder eerst de motor te stoppen en de veiligheidssleutel en het batterijpakket te verwijderen. Stel de handgreep af of voer andere aanpassingen uit zoals beschreven in de handleiding, indien nodig of indien dit het onderhoud kan vergemakkelijken.
2. Controleer periodiek alle moeren en bouten op de juiste vastheid om een veilige werking van de maaier te garanderen.
3. Verwijder opgehoopt gras en bladeren op of rond de motorkap. Veeg de maaier af en toe schoon met een droge doek. Gebruik geen water.

SMERING

Alle lagers in dit product zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het apparaat onder normale bedrijfsomstandigheden. Daarom is er geen verdere smering van de lagers vereist.

Aan het begin en einde van elk maaiseizoen:

1. Smeer de veren op de achterste uitwerpklep met lichte olie.
2. Smeer de hendel voor het instellen van de maaihoogte en de bijbehorende hardware met lichte olie.
3. Verwijder de wielen en smeer het oppervlak van de asbout en het binnenoppervlak van de wielen met lichte olie.
4. Verwijder het mes en de mesnaaf en smeer de motoras met lichte olie of motorolie. Zie het gedeelte "Het maaimes vervangen" voor instructies over het verwijderen van het mes.

Bescherm uw handen altijd door zware handschoenen te dragen en/of de snijranden van het mes in te wikkelen met lappen en ander materiaal bij het uitvoeren van mesonderhoud. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

Voordat u onderhoud uitvoert, moet u ervoor zorgen dat de maaier is losgekoppeld van de stroomvoorziening en dat de batterij is verwijderd. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.

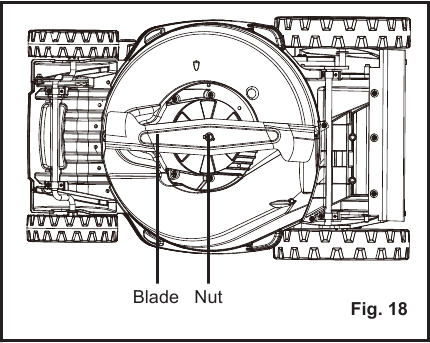

HET MAAIMES VERVANGEN

LET OP: Verwijder de veiligheidssleutel en de batterij voordat u onderhoud uitvoert!

LET OP: Gebruik uitsluitend identieke vervangingsmessen. LawnMaster^® maaimes vervangingsonderdeel #111008119.

1. Stop de motor en laat het mes volledig tot stilstand komen.
2. Verwijder, wanneer het mes tot stilstand is gekomen, de VEILIGHEIDSSLEUTEL en de ACCU van de maaier en bewaar deze op een veilige plaats.
3. Verwijder de opvangzak van de maaier, indien bevestigd.
4. Draai de maaier langzaam op zijn kant.

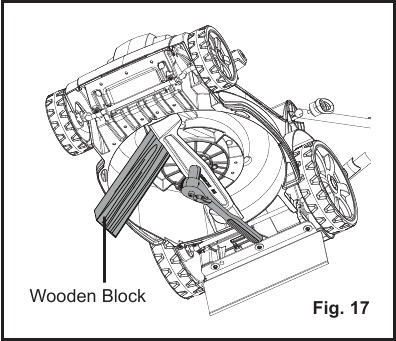

5. Klem een blok hout tussen het mes en het maaidek om te voorkomen dat het mes draait terwijl de mesmoer wordt verwijderd (Afb. 17).

6. Maak de mesmoer los met een sleutel of dop (niet meegeleverd).
7. Verwijder de mesmoer door deze tegen de klok in te draaien en verwijder vervolgens het mes.
8. Plaats het nieuwe mes op de as. Zorg ervoor dat het is geïnstalleerd met de gebogen uiteinden naar boven gericht, richting het maaidek en niet naar beneden, richting de grond.
9. Draai de mesmoer op de as en draai deze met de hand vast.
10. Draai de mesmoer vast met behulp van een momentsleutel (niet meegeleverd) om ervoor te zorgen dat de bout goed vastzit (Afb. 18).


LET OP: Zorg ervoor dat alle onderdelen in exact dezelfde volgorde worden teruggeplaatst als waarin ze zijn verwijderd.

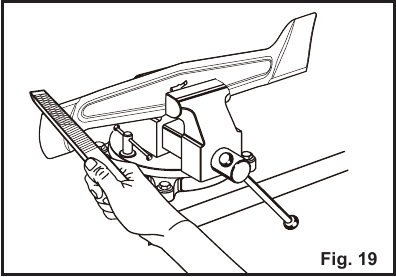

HET MES SLIJPEN

Voor de beste maaiprestaties moet het maaimes scherp worden gehouden. Een bot mes snijdt het gras niet gelijkmatig en overbelast de motor. Onder normale omstandigheden is het voldoende om het mes twee keer tijdens het maaiseizoen te slijpen. Als uw gazon echter een zandgrond heeft, kan het nodig zijn om vaker te slijpen.

• Volg de instructies in het gedeelte "Het maaimes vervangen" om het maaimes te verwijderen. Probeer NIET het mes te slijpen terwijl het aan de maaier is bevestigd.
• Gebruik een fijne vijl of slijpsteen om de snijranden aan beide uiteinden van het mes te slijpen, waarbij u van beide uiteinden evenveel materiaal verwijdert (Afb. 19).


Inspecteer het mes zorgvuldig bij het verwijderen. Als het mes verbogen of beschadigd is, vervang het dan onmiddellijk door een nieuw mes. Het niet vervangen van een verbogen of beschadigd mes kan een ongeluk veroorzaken met mogelijk ernstig letsel tot gevolg.

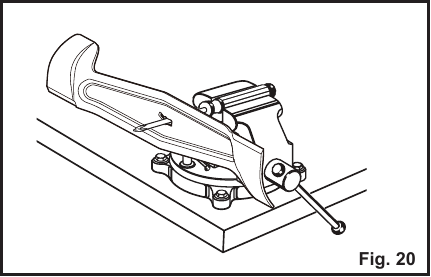

HET MES IN EVENWICHT BRENGEN (Afb. 20)

Bij het slijpen moet ervoor worden gezorgd dat het mes in evenwicht blijft. Een onevenwichtig mes veroorzaakt overmatige trillingen wanneer de maaier draait. Deze trillingen zullen uiteindelijk schade aan de maaier veroorzaken, met name aan de motor.

Om de balans van het mes te controleren:

• Klem een schroevendraaier horizontaal in een bankschroef, zoals weergegeven.

  LET OP: Als er geen bankschroef beschikbaar is, kan ook een rechte spijker worden gebruikt.
• Plaats het middelste gat van het mes op de schacht van de schroevendraaier (of spijker).
• Als het mes in evenwicht is, blijft het in een horizontale positie. Als een van de uiteinden van het mes naar beneden zakt, slijp dan de zware kant totdat het mes in evenwicht is.

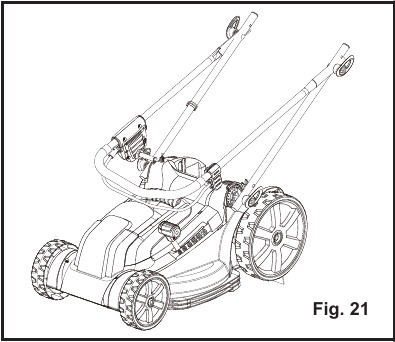

DE MAAIER OPBERGEN

1. Verwijder de veiligheidssleutel en de batterij van de maaier.
2. Draai de maaier op zijn kant en verwijder de grasresten die zich aan de onderkant van het maaidek hebben verzameld.
3. Veeg de maaier schoon met een droge doek.
4. Controleer alle moeren, bouten, knoppen, schroeven, bevestigingsmiddelen, enz. op vastheid.
5. Inspecteer bewegende delen op schade, breuk en slijtage. Laat beschadigde of ontbrekende onderdelen repareren.
6. Bewaar de maaier binnenshuis op een schone, droge plaats buiten bereik van kinderen.
7. Niet in de buurt van corrosieve materialen zoals kunstmest of steenzout bewaren. Om de handgreep te verlagen voordat u opbergt:
   • Verwijder en reinig de grasopvangzak.
   • Maak de vergrendelknoppen van de handgreep aan de zijkanten van de handgreep volledig los en klap de bovenste handgreep naar beneden (Afb. 21).

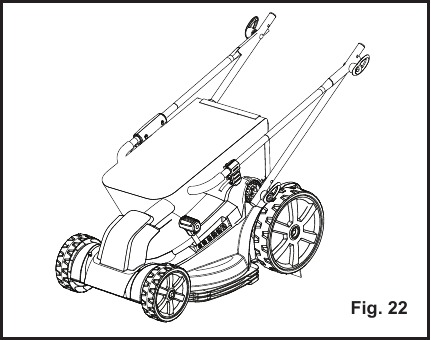

   • Om ruimte te besparen, kan de grasopvangzak op de maaier worden geplaatst (Afb. 22).


DE MAAIER REINIGEN

Om het risico op elektrische schokken te verminderen, mag u de maaier niet blootstellen aan water.

Voer nooit onderhoud uit aan de grasmaaier zonder eerst de motor te stoppen en de veiligheidssleutel en het batterijpakket te verwijderen.

De onderkant van het maaidek moet na elk gebruik worden gereinigd, omdat grasresten, bladeren, vuil en ander afval zich ophopen en roest en corrosie veroorzaken.

• Verwijder opgehoopt gras en bladeren op of rond de motorkap (gebruik geen water). Veeg de maaier af en toe schoon met een droge doek.
• Als er zich tijdens gebruik vuil ophoopt aan de onderkant van het apparaat, stop dan de motor en verwijder het batterijpakket. Kantel de maaier naar voren of op zijn kant en maak hem schoon.

ONDERHOUD BATTERIJPAKKET

1. Laad de batterij volledig op voordat u deze opbergt.
2. Laad het batterijpakket opnieuw op wanneer er een merkbare vermindering van de prestaties is. Niet toestaan dat het batterijpakket volledig ontladen raakt.
3. Laad geen batterijpakket op dat al volledig is opgeladen. Overladen verkort de levensduur van de batterij.
4. Zodra het batterijpakket volledig is opgeladen, verwijder de batterij dan uit de oplader en koppel de oplader los van het stopcontact.
5. Bewaar het batterijpakket niet op het gereedschap of op de oplader.
6. Als het batterijpakket heet is, laat het dan afkoelen voordat u het oplaadt.

ONDERHOUD OPLADER

1. Houd de oplader schoon en vrij van vuil. Laat geen vreemd materiaal in de uitsparing of op de contacten komen. Veeg af met een droge doek. Gebruik geen oplosmiddelen, water of plaats in natte omstandigheden.
2. Koppel de oplader altijd los wanneer het batterijpakket niet op de oplader is geïnstalleerd.
3. Bewaar de oplader niet in extreme hitte. Niet in direct zonlicht gebruiken.
4. Koppel de oplader los van het stopcontact wanneer deze niet in gebruik is en zodra de batterij een volledige lading heeft bereikt.

PROBLEEMOPLOSSING

Vermoedelijke storingen zijn vaak te wijten aan oorzaken die de gebruiker zelf kan verhelpen.

Controleer daarom het product aan de hand van dit hoofdstuk. In de meeste gevallen kan het probleem snel worden opgelost.

Voer alleen de stappen uit die in deze instructies worden beschreven!
Alle verdere inspectie-, onderhouds- en reparatiewerkzaamheden moeten worden uitgevoerd door een erkend servicecentrum of een vergelijkbaar gekwalificeerde specialist als u het probleem niet zelf kunt oplossen!

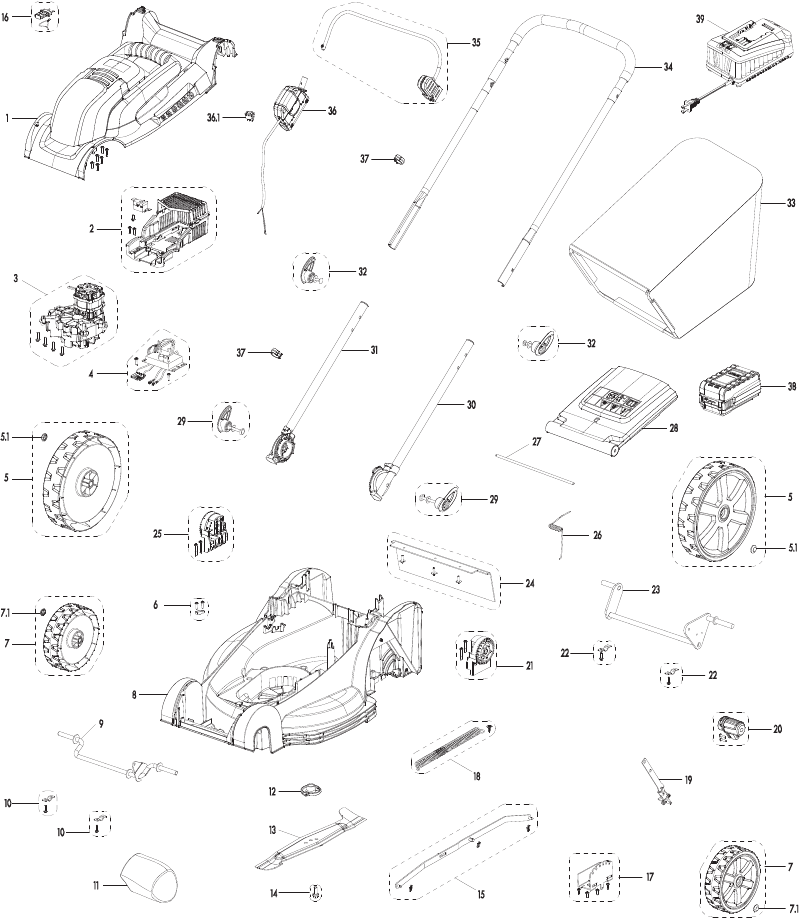

ONTPLOFTE TEKENING

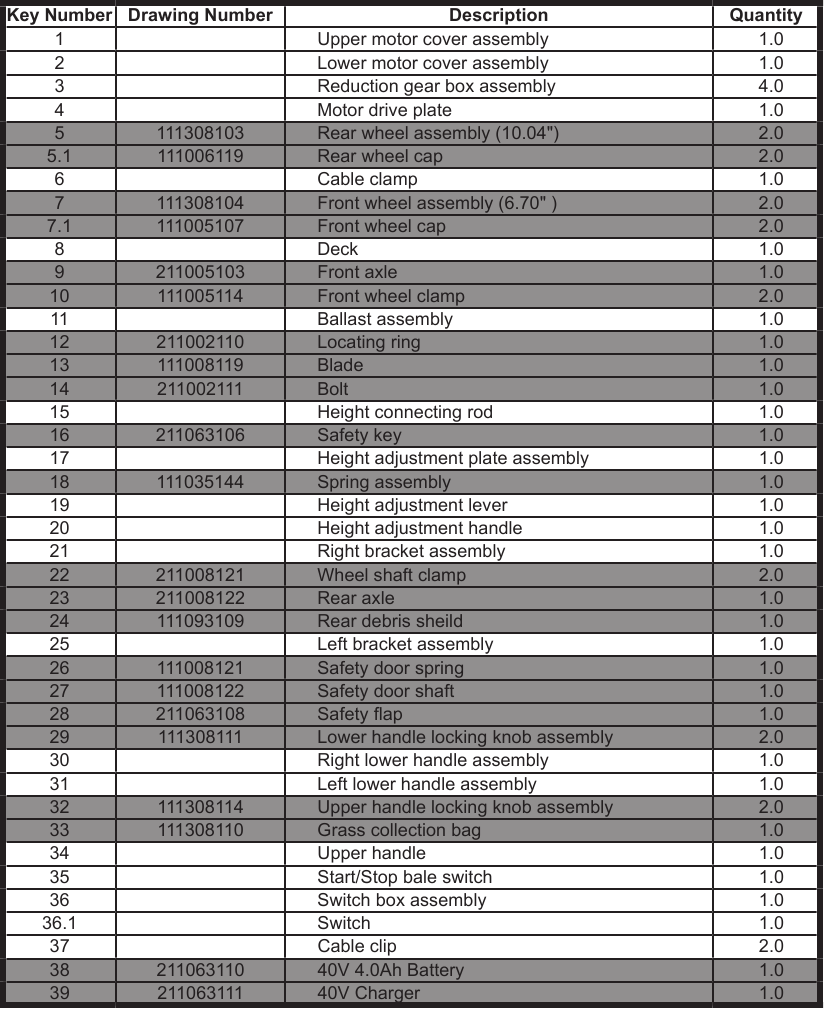

ONDERDELENLIJST

Vervangingsonderdelen die grijs zijn gemarkeerd, zijn verkrijgbaar voor aankoop na verkoop. Vervanging van reparatie- of interne onderdelen mag alleen worden uitgevoerd door een gekwalificeerde serviceprofessional. Neem contact op met uw erkende servicehandelaar of de klantenservice op 866-384-8432.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

INLEIDING

Dit product heeft vele functies om het gebruik ervan aangenamer en plezieriger te maken.

Veiligheid, prestaties en betrouwbaarheid hebben de hoogste prioriteit gekregen bij het ontwerp van dit product, waardoor het gemakkelijk te onderhouden en te bedienen is.

Dit symbool geeft belangrijke veiligheidsinstructies aan. Als deze instructies niet worden opgevolgd, kan dit de persoonlijke veiligheid en/of eigendommen van de bediener en anderen in gevaar brengen. Lees en begrijp alle instructies in deze handleiding voordat u de maaier probeert te bedienen. Het niet naleven van deze instructies kan leiden tot persoonlijk letsel.

Deze maaier is gebouwd om te worden bediend volgens de regels voor een veilige bediening die in deze handleiding staan. Zoals bij elk type elektrisch materieel, kan onzorgvuldigheid of een fout van de bediener leiden tot ernstig letsel. Deze maaier is in staat om lichaamsdelen te amputeren en objecten weg te slingeren. Het niet naleven van de volgende veiligheidsregels kan leiden tot ernstig letsel of de dood.

Het gebruik van deze maaier moet worden beperkt tot personen die de waarschuwingen en instructies die in deze handleiding en op de maaier zijn afgedrukt, hebben gelezen en begrepen en zullen opvolgen.

TRAINING EN VOORBEREIDING

• Lees de bedienings- en onderhoudsinstructiehandleiding zorgvuldig door. Wees grondig vertrouwd met de bedieningselementen (controls) en het juiste gebruik van het gereedschap.
• Vermijd het bedienen van de grasmaaier in een gevaarlijke omgeving. Gebruik de grasmaaier niet in vochtige of natte omstandigheden of bedien hem niet in de regen, houd de handgreep stevig vast en loop, ren nooit.
• Houd kinderen uit de buurt. Alle bezoekers moeten op een veilige afstand van het werkgebied worden gehouden. Stop de apparatuur als iemand het werkgebied betreedt.
• Sta alleen bedieners toe die verantwoordelijk, getraind en vertrouwd zijn met de instructies en fysiek in staat zijn om de grasmaaier te bedienen.
• Laat kinderen nooit een grasmaaier bedienen.
• Houd het bedieningsgebied vrij van alle personen, vooral kleine kinderen, en huisdieren.
• Verwijder alle objecten uit het bedieningsgebied die door de apparatuur kunnen worden weggeslingerd of de werking ervan kunnen belemmeren.
• Bedien de grasmaaier niet zonder de opvangzak of andere veiligheidsvoorzieningen op hun plaats en naar behoren functioneren. Controleer regelmatig op tekenen van slijtage of achteruitgang en vervang indien nodig.
• Draag passende persoonlijke beschermingsmiddelen, zoals een veiligheidsbril, gehoorbescherming en schoeisel.
• Kleed u correct. Draag geen losse kleding of sieraden. Ze kunnen vast komen te zitten in bewegende delen. Het gebruik van rubberen handschoenen en schoeisel wordt aanbevolen bij het werken in de buitenlucht.
• Deze grasmaaier is in staat om handen en voeten te amputeren en objecten weg te slingeren. Het niet naleven van alle veiligheidsinstructies kan leiden tot ernstig letsel of de dood.
• Bedien de apparatuur niet onder invloed van alcohol of drugs.
• Gebruik de grasmaaier voor het juiste doel. Gebruik de grasmaaier niet voor een andere klus dan waarvoor hij is bedoeld.

WERKING

• Bedien de apparatuur alleen bij daglicht of goed kunstlicht.
• Doof alle sigaretten, sigaren, pijpen en andere ontstekingsbronnen voordat u de grasmaaier bedient.
• Vermijd gaten, sporen, hobbels, rotsen of andere verborgen gevaren. Oneffen terrein kan de machine doen kantelen of ervoor zorgen dat de bediener zijn evenwicht of voet verliest.
• Steek geen handen of voeten in de buurt van roterende delen of de grasmaaier. Houd de uitwerpopening te allen tijde vrij.
• Draag altijd een veiligheidsbril met zijbescherming. Alledaagse brillen hebben alleen slagvaste lenzen. Dit zijn GEEN veiligheidsbrillen. Het opvolgen van deze regel vermindert het risico op oogletsel. Gebruik een gezichtsmasker als de bediening stoffig is.
• Draag een veiligheidsbril of -bril die is gemarkeerd om te voldoen aan de ANSI Z87.1-norm bij het bedienen van dit product.
• Laat een draaiende grasmaaier niet onbeheerd achter. Parkeer altijd op een vlakke ondergrond, ontkoppel het hulpstuk, zet de parkeerrem en stop de motor.
• Maai niet achteruit, tenzij dit absoluut noodzakelijk is. Kijk altijd naar beneden en naar achteren voordat en tijdens het achteruitrijden.
• Stop de messen bij het oversteken van grindpaden, voetpaden of wegen.
• Als de apparatuur abnormaal begint te trillen, stop dan de motor en controleer onmiddellijk de oorzaak. Trillingen zijn over het algemeen een waarschuwing voor problemen.
• Stop de motor en ontkoppel de accu wanneer u de apparatuur verlaat, voordat u de maaierbehuizing reinigt en voordat u reparaties of inspecties uitvoert.
• Schakel de motor uit en wacht tot het mes volledig tot stilstand is gekomen voordat u de grasopvangzak verwijdert of voordat u de uitwerpschacht ontstopt.
• Maai over de helling, nooit op en neer. Wees uiterst voorzichtig bij het veranderen van richting op hellingen. Maai geen overdreven steile hellingen.
• Houd de apparatuur altijd in de versnelling bij het afdalen van hellingen. Laat niet uitrollen.
• Vermijd starten en stoppen op hellingen. Vermijd het maken van plotselinge veranderingen in snelheid of richting. Maak bochten langzaam en geleidelijk.
• Niet wassen met een slang; vermijd dat er water in de motor en elektrische aansluitingen komt.
• Er kunnen tragische ongelukken gebeuren als de bediener niet alert is op de aanwezigheid van kinderen. Kinderen voelen zich vaak aangetrokken tot de machine en de maaiwerkzaamheden. Ga er nooit van uit dat kinderen blijven waar u ze voor het laatst hebt gezien.
• Houd kinderen uit het bedieningsgebied en onder het waakzame toezicht van een verantwoordelijke volwassene anders dan de bediener.
• Forceer de grasmaaier niet. Hij zal het werk beter en veiliger doen met de snelheid waarvoor hij is ontworpen.
• Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht.
• Blijf alert. Let op wat u doet. Gebruik uw gezond verstand. Bedien de grasmaaier niet als u moe bent.
• Vermijd het maaien van nat gras. Een slechte ondergrond kan een slip- en valongeval veroorzaken.
• Wees extra voorzichtig bij het bedienen van de apparatuur met een grasopvangzak of andere hulpstuk(ken). Ze kunnen de stabiliteit van de machine beïnvloeden.
• Inspecteer het gebied waar de apparatuur zal worden gebruikt grondig en verwijder alle stenen, stokken, draden, botten en andere vreemde voorwerpen.
• Probeer nooit de wielhoogte aan te passen terwijl de motor draait.

ONDERHOUD EN OPSLAG

• Wees voorzichtig bij het onderhouden van messen. Wikkel het/de mes(sen) in of draag handschoenen. Vervang beschadigde messen. Repareer of verander het/de mes(sen) niet.
• Ontkoppel de grasmaaier. Ontkoppel de accu wanneer deze niet in gebruik is, voor onderhoud, bij het vervangen van accessoires zoals messen, enzovoort.
• Bewaar de grasmaaier binnenshuis wanneer deze niet wordt gebruikt. Wanneer de grasmaaier niet in gebruik is, moet deze worden opgeslagen in een droge en afgesloten ruimte binnenshuis, buiten het bereik van kinderen.
• Onderhoud de grasmaaier met zorg. Houd de snijranden scherp en schoon voor de beste en veiligste prestaties.
• Controleer regelmatig de bouten van het mes en de motorbevestiging op de juiste vastheid.
• Houd alle moeren, bouten en schroeven goed vast om er zeker van te zijn dat de apparatuur in veilige staat verkeert.
• Controleer de zak regelmatig op slijtage en vervanging versleten zakken. Controleer of vervangende zakken voldoen aan de aanbevelingen of specificaties van de originele fabrikant.
• Vervang het mes als het verbogen of gebarsten is. Een onevenwichtig mes veroorzaakt trillingen die de motoraandrijving kunnen beschadigen of persoonlijk letsel kunnen veroorzaken.
• Reinig het mes grondig en controleer het evenwicht door het horizontaal te ondersteunen op een dunne spijker door het middelste gat. De spijker moet ook in een horizontale positie staan. Als een van de uiteinden van het mes naar beneden draait, schraapt u wat metaal van het zware of onderste uiteinde af totdat het mes in evenwicht is. Het is in evenwicht als geen van beide uiteinden naar beneden valt.
• Volg de instructies voor het smeren en vervangen van accessoires.
• Inspecteer het snoer van de grasmaaier periodiek en laat het repareren door een erkende service als het beschadigd is. Inspecteer verlengsnoeren periodiek en vervang ze als ze beschadigd zijn. Houd de handgrepen droog, schoon en vrij van olie en vet.
• Houd de beschermkappen op hun plaats en in werkende staat.
• Houd de messen scherp.
• Houd handen en voeten uit de buurt van het snijgebied.
• Objecten die door het mes van de grasmaaier worden geraakt, kunnen ernstig letsel veroorzaken bij personen. Het gazon moet altijd zorgvuldig worden onderzocht en ontdaan van alle objecten voorafgaand aan elke maaibeurt.
• Als de grasmaaier een vreemd object raakt, volg dan deze stappen:
  • Stop de grasmaaier. Laat de schakelaar los
  • Ontkoppel de accu.
  • Inspecteer op schade.
  • Repareer eventuele schade voordat u de grasmaaier opnieuw start en bedient.
• Gebruik bij onderhoud alleen identieke vervangingsonderdelen.
• Trek de maaier nooit naar u toe terwijl u loopt. Als u de maaier achteruit moet bewegen van een muur of een obstakel, kijk dan eerst naar beneden en naar achteren om te voorkomen dat u struikelt, en volg dan deze stappen:
  • Stap achteruit van de maaier om uw armen volledig te strekken.
  • Zorg ervoor dat u goed in evenwicht bent.
  • Trek de maaier langzaam terug.

ACCUPACK

• Het accupack is alleen compatibel met 40LFC17-ETL-opladers.
• Laad alleen op met de oplader die is gespecificeerd door de fabrikant en vermeld in deze handleiding. Een oplader die geschikt is voor één type accupack kan brandgevaar veroorzaken bij gebruik met een ander accupack.
• Laad de accu niet op in een vochtige of natte omgeving. Het opvolgen van deze regel vermindert het risico op elektrische schokken.
• Plaats grasmaaiers op accu of hun accu's niet in de buurt van vuur of hitte. Dit vermindert het risico op explosie en mogelijk letsel.
• Open of beschadig de accu niet. Vrijgekomen elektrolyt is corrosief en kan schade veroorzaken aan de ogen of huid. Het kan giftig zijn als het wordt ingeslikt.
• Gooi accupacks niet in vuur. Ze zullen exploderen of lekken en letsel veroorzaken. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
• Plet, laat vallen of beschadig het accupack niet. Gebruik geen accupack of oplader die is gevallen of een scherpe klap heeft gekregen. Een beschadigde accu kan exploderen. Gooi een gevallen of beschadigde accu onmiddellijk op de juiste manier weg.
• Accu's kunnen exploderen in de aanwezigheid van een ontstekingsbron, zoals een waakvlam. Om het risico op ernstig persoonlijk letsel te verminderen, mag u nooit een draadloos product gebruiken in de aanwezigheid van open vuur. Een ontplofte accu kan vuil en chemicaliën voortstuwen. Spoel bij blootstelling onmiddellijk met water.
• Onder extreme gebruiksomstandigheden of temperatuuromstandigheden kan er accu lekkage optreden. Als er vloeistof in contact komt met uw huid, was dan onmiddellijk met water en zeep. Als er vloeistof in uw ogen komt, spoel ze dan gedurende ten minste 10 minuten met schoon water en zoek onmiddellijk medische hulp. Het opvolgen van deze regel vermindert het risico op ernstig persoonlijk letsel.
• Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding kunnen maken van de ene terminal naar de andere. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
• Stel een accupack of grasmaaier niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 265 °F (130 °C) kan een explosie veroorzaken.
• Wijzig of probeer de grasmaaier of het accupack niet te repareren (zoals van toepassing), behalve zoals aangegeven in de instructies voor gebruik en onderhoud.
• Volg alle oplaadinstructies en laad het accupack of de grasmaaier niet op buiten het temperatuurbereik dat is gespecificeerd in de instructies. Onjuist opladen of opladen bij temperaturen buiten het gespecificeerde bereik kan de accu beschadigen en het risico op brand vergroten.
• Alle onderhoudswerkzaamheden aan gereedschap moeten worden uitgevoerd door een gekwalificeerde reparateur die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het product wordt gehandhaafd.

ACCULADER

• Deze oplader is alleen compatibel met 40LB4023-C lithium-ionaccu's.
• Om het risico op letsel te verminderen, mag u alleen de gespecificeerde lithium-ion oplaadbare accu's opladen. Andere soorten accu's kunnen barsten, wat persoonlijk letsel of schade kan veroorzaken.
• Houd het snoer en de oplader uit de buurt van hitte om schade aan de behuizing of interne onderdelen te voorkomen.
• Gebruik de oplader niet met een beschadigd snoer of stekker, wat kortsluiting en elektrische schokken kan veroorzaken. Stop bij schade onmiddellijk het gebruik. Vervang de oplader door dezelfde eenheid die in de onderdelenlijst van deze handleiding staat vermeld.
• Gebruik geen oplader die is gevallen of een scherpe klap heeft gekregen.
• Demonteer de oplader niet. Breng hem naar een gekwalificeerd servicecentrum voor controle of vervanging. Onjuiste montage kan leiden tot een risico op elektrische schokken of brand.
• Maak geen misbruik van het snoer van de oplader. Gebruik het snoer nooit om te dragen, trekken of los te koppelen.
• Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken. Als het snoer van de oplader beschadigd is, vervang de oplader dan door een identiek model zoals vermeld in deze handleiding.
• Een oplader die geschikt is voor één type accupack kan brandgevaar veroorzaken bij gebruik met een ander accupack.
• Laad de accu op bij de normale oplaadtemperatuur tussen 40 °F (4 °C) en 100 °F (38 °C).

BEWAAR DEZE INSTRUCTIES

Raadpleeg ze regelmatig en gebruik ze om anderen te instrueren die dit apparaat mogelijk gebruiken. Als u dit apparaat aan iemand uitleent, leen dan ook deze instructies uit.

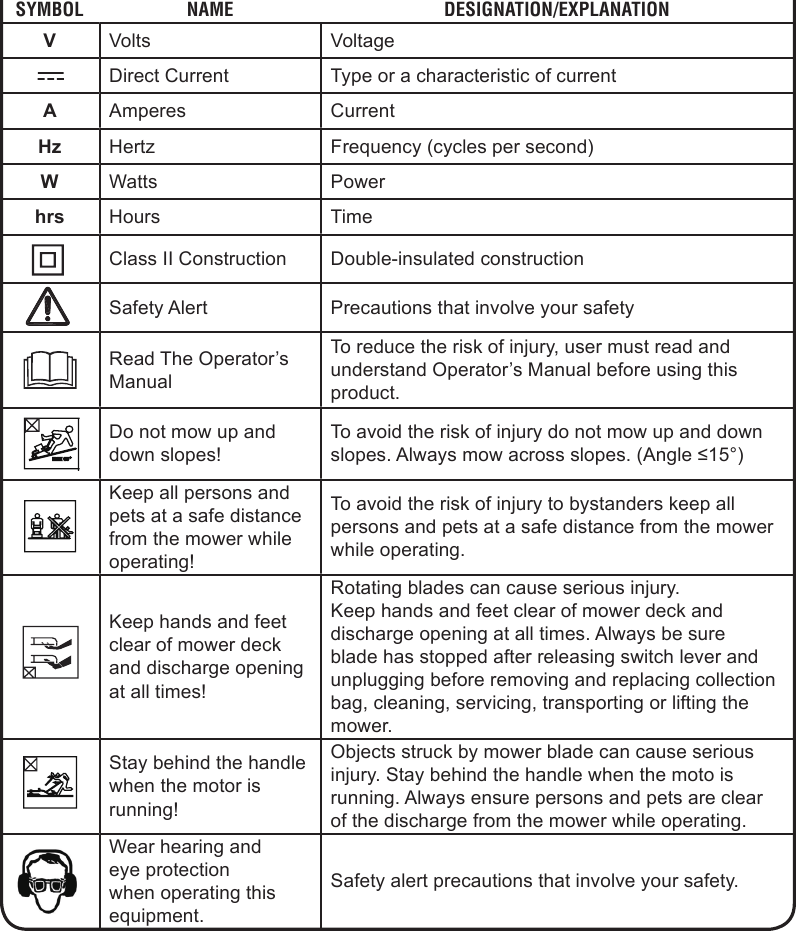

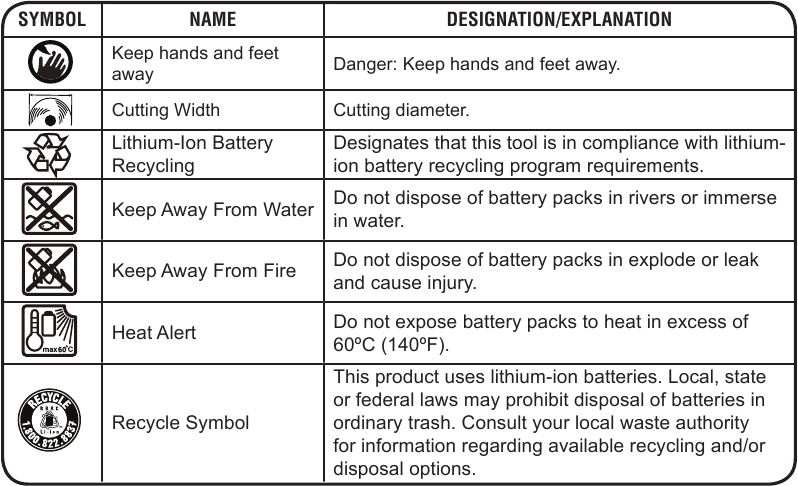

SYMBOLEN

Sommige van de volgende symbolen kunnen op dit product worden gebruikt. Bestudeer ze en leer hun betekenis. Een correcte interpretatie van deze symbolen zorgt ervoor dat u het product beter en veiliger kunt bedienen.

De volgende signaalwoorden en betekenissen zijn bedoeld om de risiconiveaus aan te geven die aan dit product zijn verbonden.

SYMBOOL & SIGNAAL	BETEKENIS
	Geeft een direct gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	Geeft een mogelijk gevaarlijke situatie aan die, indien niet vermeden, licht of matig letsel tot gevolg kan hebben.
LET OP	(Zonder veiligheidswaarschuwingssymbool) Geeft een situatie aan die kan leiden tot schade aan eigendommen.

ONDERHOUD

Onderhoud vereist uiterste zorg en kennis en mag alleen worden uitgevoerd door een gekwalificeerde onderhoudstechnicus. Gebruik bij het onderhoud uitsluitend identieke vervangende onderdelen.

Neem voor probleemoplossing of vervanging contact op met de klantenservice voor hulp (gratis nummer 866-384-8432).

Om ernstig persoonlijk letsel te voorkomen, mag u dit product niet gebruiken voordat u de bedieningshandleiding grondig hebt gelezen en volledig hebt begrepen.
Als u de waarschuwingen en instructies in de bedieningshandleiding niet begrijpt, gebruik dit product dan niet. Neem contact op met de klantenservice voor hulp (gratis nummer 866-384-8432).

De bediening van elk elektrisch gereedschap kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstige oogschade. Draag altijd een veiligheidsbril of veiligheidsbril met zijschermen en, indien nodig, een volledig gelaatsscherm voordat u met de bediening van elektrisch gereedschap begint.

We raden een breedzicht veiligheidsmasker aan voor gebruik over een bril of standaard veiligheidsbril met zijschermen. Gebruik altijd oogbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1.

Gedistribueerd door: Suzhou Cleva Electric Appliance Co., Ltd.
NO.8 Ting Rong Street 215122 Suzhou - China

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download LawnMaster CLMF4016K - Snoerloze Grasmaaier Handleiding

Beschikbare talen
