Phomemo M220 - Multifunctionele Draagbare Labelmaker

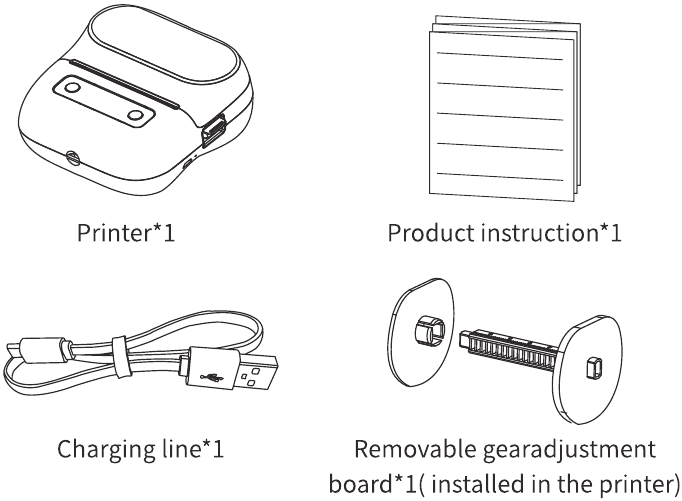

Paklijst

LET OP

Het aantal papierrollen in de lijst is afhankelijk van de daadwerkelijke zending.

Productspecificaties

Naam	Multifunctionele draagbare labelprinter
Model	M220
Printtechnologie	Thermische printing
Effectieve printbreedte	20-75mm
Ondersteunde verbruiksartikelen	Voorgesneden papier, zwart markeerpapier, doorlopend papier
Specificaties verbruiksartikelen	57mm XΦ 50mm (Max. breedte X Max. diameter)
Printsnelheid	30-50mm/s (schakelbaar, niveau 1-5)
Printdichtheid	Schakelbaar, niveau 1-15
Printresolutie	203dpi
Levensduur printkop	50KM
Communicatie-interface	Bluetooth 4.2
Communicatie-interface	Micro USB
Productafmetingen	12511963.5mm (4.924.682.5in)
Stroomtoevoer	5V 2A
Stroomvoorziening	Micro USB
Stroomvoorziening	Lithiumbatterij
Ondersteund besturingssysteem	Android
Ondersteund besturingssysteem	iOS
Instructieset	ESC/POS
Barcode	1D-barcode & 2D-barcode
Werkomgeving	5°C~50°C
Opslagomgeving	-20°C~60°C
Luchtvochtigheid tijdens gebruik	20%~85%
Luchtvochtigheid bij opslag	2%~95% (Niet condenserend)

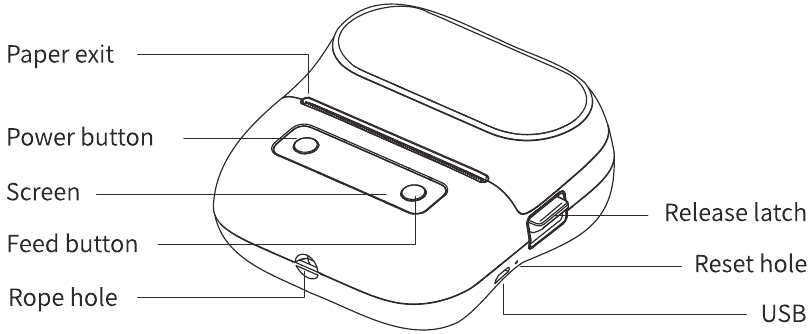

Introductie van het productuiterlijk

Introductie knopfunctie
Diagram	Knop	Bediening	Functies
	Power button (Aanknop)	Lang indrukken 3s	In-/uitschakelen
		Continu klikken	Schakelbaar startmenu
	Feed button(Doorvoerkop)	Continu klikken	Klik bij het instellen van het menu om de submenukeuze te bevestigen (schakel submenukeuze)
			In stand-by voert de stand-alone papier één vel door

Onderdeelbeschrijving

Opties	Parameter
Taal	Engels, Spaans, Frans
Printdichtheid	1(zwakst), 2,3,4(zwak),5,6(Normaal),7,8,9,10(Donker),11,12,13,14,15(Donkerst)
Printsnelheid	1(Langzaamst),2(Langzaam),3(Normaal),4(Snel),5(Snelst)
Papiertype tussenruimte	Continu, Tussenruimte, Zwarte markering
Automatisch uitschakelen	Niet sluiten, 5 minuten, 15 minuten, 30 minuten, 1 uur, 2 uur, 4 uur, 8 uur, 24 uur
Fabrieksinstellingen herstellen	Druk op de aan/uit-knop om te herstellen
Firmwareversie	Firmwareversie weergeven
Apparaatadres	Apparaatadres weergeven

Schermhint

Inhoud	Status
Afsluiten	Batterij lager dan 1%
Aan het printen...	Regelmatig printen
Doorvoeren...	Druk op de Doorvoerkop
Hoge temperatuur, even wachten	Printkop is oververhit
Geen papier...	Geen papier in de bak of papier is verkeerd geplaatst
Papierklep is geopend	De papierklep is geopend

Papierrol installeren

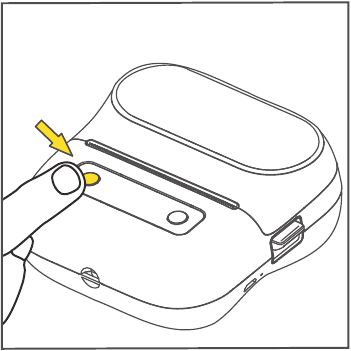

Houd de aan/uit-knop 3 seconden lang ingedrukt.

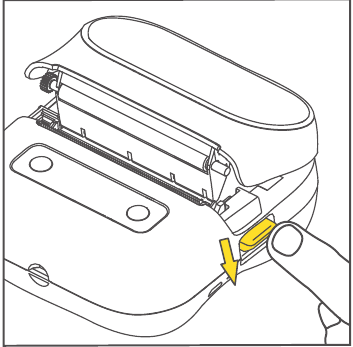

Houd beide zijden van de afdekking van het printerpapiercompartiment (beide zijden van de papieruitvoer) met de hand vast en open de afdekking van het papiercompartiment krachtig met de vingerkussen naar boven.

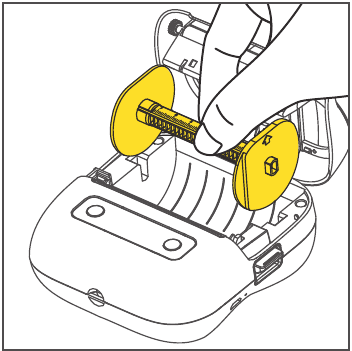

Haal de montagebeugel voor het labelpapier uit het papiercompartiment.

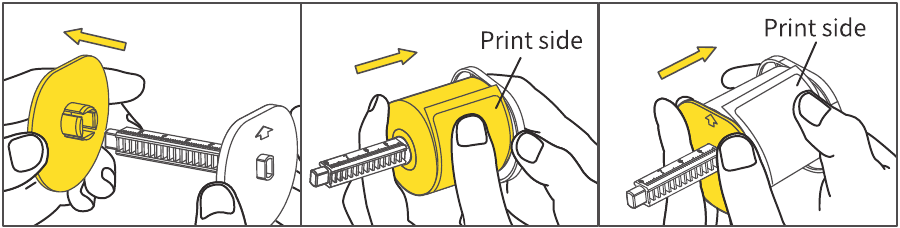

Verwijder de linker baffle, plaats de labelpapierrol (labelafdrukzijde naar beneden) en duw de linker baffle naar rechts.

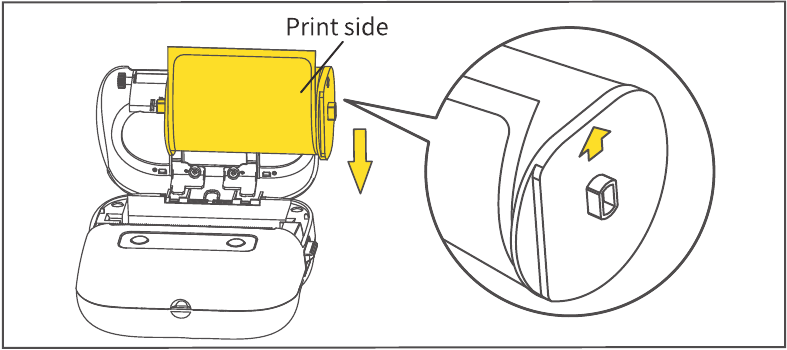

Lijn de geïnstalleerde labelrolhouder uit met de kaartsleuven aan beide zijden en plaats deze in het papiercompartiment.

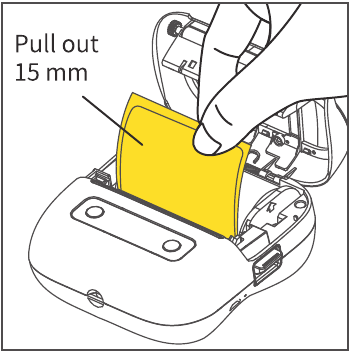

Trek een deel van het papier eruit (ongeveer 15 mm boven de papieruitgang) en sluit de afdekking van het papiercompartiment.
De printer voert automatisch papier door om de tussenruimte van het labelpapier te positioneren, waarna de installatie van de papierrol is voltooid.

LET OP

Na de eerste handeling of telkens wanneer u de verbruiksartikelen vervangt, voert de printer automatisch het papier door, zodat de printer het label kan positioneren om te voorkomen dat er onvolledige afdrukken, ontbrekende, niet-uitgelijnde afdrukken enz. zijn.

App-downloadmethode

LET OP

Dit product moet in de app met de printer worden verbonden.
Vanwege de vereisten van het mobiele telefoonsysteem, zal de Android-mobiele telefoon de geografische locatie van de gebruiker gebruiken bij het verbinden, zodat de gebruiker de GPS moet inschakelen en de autorisatie moet bevestigen.

Methode l:
Gebruik uw mobiele telefoon om de QR-code te scannen om de app te downloaden.

Methode II:
Zoek naar "Print Master" om de app te downloaden.

Apparaatverbinding

Schakel GPS in (alleen Android-mobiele telefoons)
Open de App.
Klik om naar het apparaat te zoeken.
Maak direct verbinding.

OPMERKING

Zorg ervoor dat uw printer is ingeschakeld en dat Bluetooth van uw mobiele telefoon is ingeschakeld wanneer u een apparaat in de App verbindt.
Vanwege de vereisten van het mobiele telefoonsysteem zal de Android-mobiele telefoon de geografische locatie van de gebruiker gebruiken bij het verbinden, zodat de gebruiker de GPS moet inschakelen en de autorisatie moet bevestigen.

Bevestig de labelgrootte

Methode l:
Controleer de verpakking van het etiketpapier.
Raadpleeg de werkelijke gebruikte grootte.

Methode II:
Gebruik een liniaal om te meten.

Afdrukhandleiding

Nieuw label

Pas na het klikken op "New" (Nieuw) de labelgrootte en het papiertype aan.
Pas de labelgrootte aan.
Klik op "(T)" om tekst in te voeren.
Klik na het bewerken op "Print" (Afdrukken).

Selecteer de labelsjabloon

Klik op "Label" (Etiket)
Selecteer de labelsjabloon.
Klik op "(T)" om tekst in te voeren.
Klik na het bewerken op "Print" (Afdrukken).

OPMERKING

Als de overeenkomende sjabloon niet is geselecteerd, zijn er ongewenste situaties, zoals half afgedrukt.

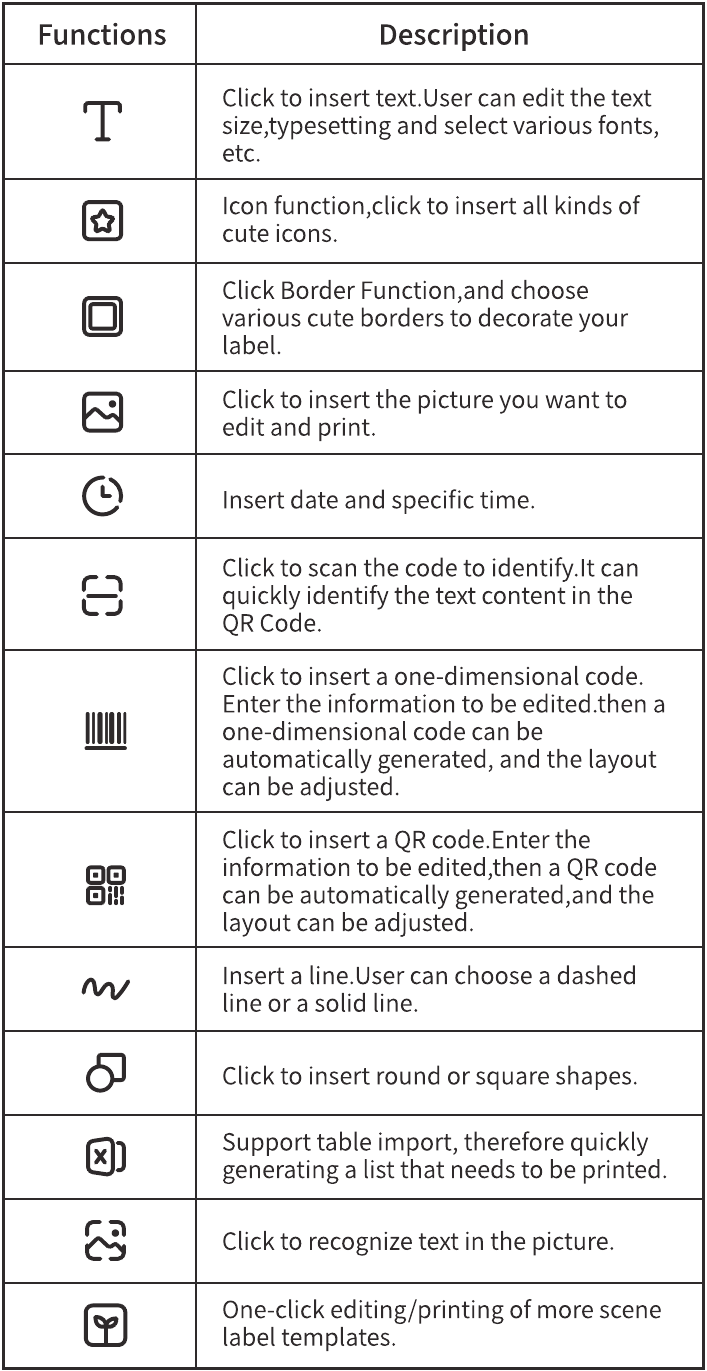

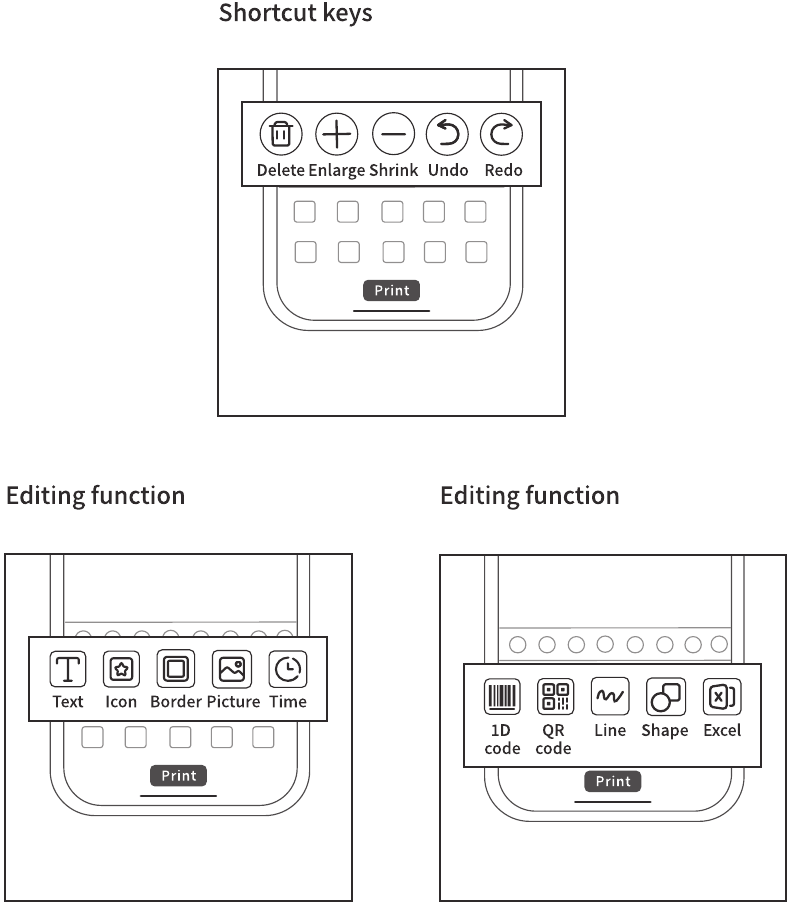

Beschrijving bewerkingsfunctie

OPMERKING

App-functies worden onregelmatig bijgewerkt met nieuwe functies, raadpleeg de daadwerkelijke functie.

Hoe om te gaan met veelvoorkomende problemen

Serieel	Veelvoorkomend probleem	Behandeling
1	Met papier in de bak, wordt er nog steeds geen papier op het scherm gedetecteerd. Wat is er aan de hand?	Raadpleeg de instructies en controleer of het papier aan de rechterkant van de printer op zijn plaats zit. Trek het papier een beetje uit de uitgang, zodat het zich tussen de bovenste en onderste papiersensoren bevindt, en sluit het bakdeksel.
2	Lang op de aan/uit-knop drukken, maar geen reactie	De printer kan een stroomstoring hebben. Start hem opnieuw op na een half uur opladen.
3	Wat als de unit automatisch uitschakelt	Controleer of de App de automatische uitschakeltijd heeft ingesteld;
		Als het vermogen te laag is, wordt het automatisch uitgeschakeld en moet het tijdig worden opgeladen.
4	Wat als de unit weigert op te laden	Laad minimaal een half uur op;
		Handmatige reset. Er is een reset-plug (reset-gat) naast de oplaadpoort van de printer. Druk gewoon 1-2 seconden met een pin en laat los;
		Controleer of de oplader 5V-1A of 5V-2A gebruikt om op te laden;
		Vervang de oplader of verplaats deze naar een ander stopcontact;
		Als de bovenstaande methode nog steeds niet werkt, neem dan contact op met de lokale dealer voor vervanging.
5	Wat als de unit weigert op te laden	Druk op de aan/uit-knop om te annuleren;
		Handmatige reset. Er is een reset-plug (reset-gat) naast de oplaadpoort van de printer. Druk gewoon 1-2 seconden met een pin en laat los.
6	Wat als het papier na het afdrukken leeg is	De papierrol is omgekeerd geïnstalleerd. Plaats het afdrukpapier in de andere richting en zorg ervoor dat de juiste afdrukzijde naar beneden wijst en houd het aan de rechterkant.
		Als het papier leeg is tijdens de afdrukkloof, controleer dan of het printerweergavemenu correct "labelpapier" heeft geselecteerd.
7	Wazige afgedrukte inhoud	Controleer of de labelrol in de opslagperiode is of dat er vreemde stoffen zijn, reinig of vervang een andere;
		Veeg volgens de instructies het afdrukgebied af met een alcoholdoekje om ervoor te zorgen dat er geen vuil op de printkop zit.
8	Indirect overslaan of onvolledige afdrukinhoud treedt op	Reinig de printerthermistor en papieruitlaat volgens de instructies;
		Installeer de papierrolbeugel eenmaal opnieuw en druk eenmaal handmatig op de papierinvoertoets om de printer de papierkloofpositie te laten herkennen.
		Controleer of het papierformaat en de softwareafdrukmatrijs overeenkomen.
9	Hoe het probleem op te lossen dat de printer niet soepel loopt of invoer mislukt tijdens het invoeren of afdrukken van papier?	De papierrolbeugel zit te strak of vast. Over het algemeen is het ongeveer 1 mm van de juiste opening tussen de rol en de schotten aan beide zijden, wat zorgt voor een soepele invoer zonder papierstoring.
		Veeg volgens de instructies het afdrukgebied en het papieruitlaatgebied van de printer af met een alcoholdoekje, raak het afdrukgebied met uw hand aan om te controleren of er geen plakkerigheid is en probeer vervolgens af te drukken.
10	Wat als meerdere mobiele telefoons tegelijkertijd zijn aangesloten, maar niet kunnen functioneren?	Een printer kan alleen functioneren als hij is verbonden met één mobiele telefoon, in plaats van meerdere tegelijkertijd.
		Wanneer u verbinding maakt met een andere telefoon, verbreek dan eerst de verbinding met de aangesloten telefoon.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Phomemo M220 - Multifunctionele Draagbare Labelmaker Handleiding
