Brio CLCTPOU320UVF3P - Handleiding waterdispenser

Beoogd gebruik

Deze dispenser is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• Personeelskeukens, kantoren en andere werkomgevingen
• Boerderijen
• Hotels, motels en andere residentiële omgevingen
• Bed-and-breakfast omgevingen
• Catering en soortgelijke niet-retail toepassingen

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

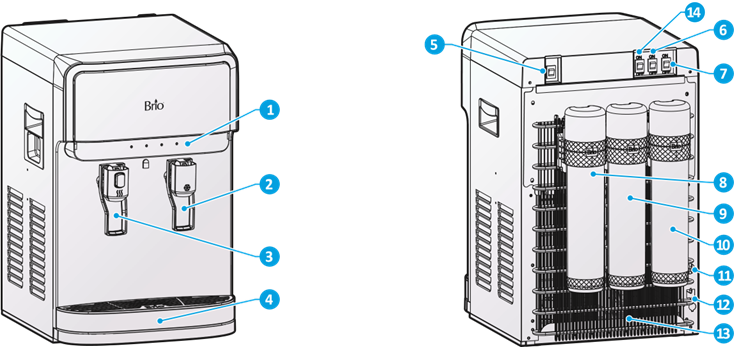

Productkenmerken

Beschrijving indicatorpaneel

1. Stroom/zelfreinigend UV-indicatorlampje – Wanneer verlicht, geeft aan dat de dispenser aan staat. Wanneer knipperend, geeft aan dat het zelfreinigende UV-proces aan staat.
2. Warmwater indicatorlampje – Wanneer verlicht, geeft aan dat de dispenser water verwarmt.
3. Koudwater indicatorlampje – Wanneer verlicht, geeft aan dat de dispenser water koelt.
4. Filter indicatorlampje - Wanneer knipperend, geeft aan dat filters vervangen moeten worden.

Productafmetingen

Operationele specificaties

Dit apparaat geeft water af op temperaturen die ernstige brandwonden kunnen veroorzaken. Vermijd direct contact met heet water. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het tappen. Laat kinderen nooit heet water tappen zonder deugdelijk en direct toezicht. Haal de stekker uit het stopcontact om onbeheerd gebruik door kinderen te voorkomen.

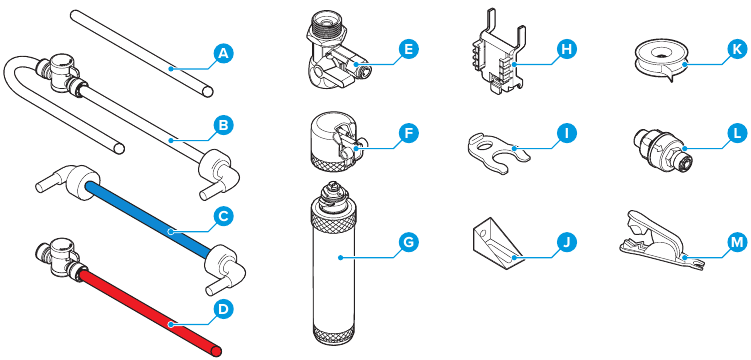

Inhoud verpakking

Benodigde materialen

Installatie

Bepaal de installatielocatie

1. Plaats de dispenser rechtop.
2. Plaats de dispenser op een harde en vlakke ondergrond op een koele, schaduwrijke locatie in de buurt van een geaard stopcontact.
   LET OP: Steek de stekker NIET in het stopcontact voordat de volledige installatiesectie is voltooid.
3. Plaats de achterkant van de dispenser niet dichter dan 20 cm (8 inch) van een muur en zorg voor een vrije luchtstroom tussen de muur en de waterdispenser.


Installeer het apparaat

Om gevaar door instabiliteit van het apparaat te voorkomen, moet het volgens de instructies worden vastgezet.

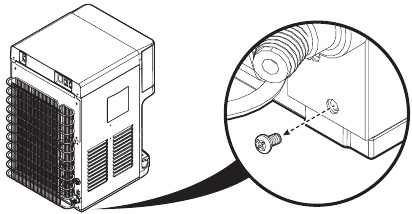

1. Maak de schroef los en verwijder deze aan de linker- of rechterkant van de dispenser.

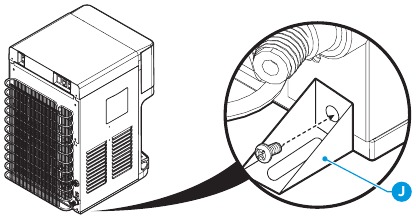

2. Gebruik deze schroef om de aardingsbeugel (J) aan de linker- of rechteronderhoek van de waterdispenser te bevestigen.

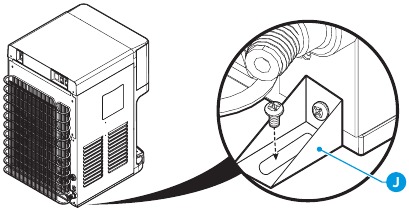

3. Maak een gat in het oppervlak waar de waterdispenser wordt geïnstalleerd.
4. Bevestig de aardingsbeugel (J) op het oppervlak door stevig vast te schroeven.


Installeer de filters en buizen

1. Klik de drie zwarte montagebeugels (H) op de bovenkant van de condensor.

2. Bevestig een filterhuis (F) aan de bovenkant van een montagebeugel (H).

3. Sluit de filter verbindingsbuis (A) aan op het filterhuis (F).

4. Schuif het volgende filterhuis (F) op de middelste montagebeugel (H) en sluit het andere uiteinde van de filter verbindingsbuis (A) aan.

5. Herhaal voor het derde filterhuis.
6. Sluit de afsluitventiel met buis (B) aan op het linker filterhuis (F).

7. Plaats de filters (G) in de filterhuizen (F). Het sedimentfilter komt links, het pre-koolstoffilter in het midden en het koolstofblokfilter rechts.

8. Voeg filterklemmen (I) toe aan elke verbinding waar aangegeven.

Aansluiten op de koudwatertoevoer

SLUIT DEZE WATERLEIDING NIET AAN OP EEN WARM WATER TOEVOERLEIDING. De watertoevoer naar het apparaat MOET afkomstig zijn van de KOUD WATERLEIDING. Het gebruik van WARM WATER zal uw filters ernstig beschadigen.

1. Schakel de huidige koudwatertoevoerleiding uit en koppel deze los.

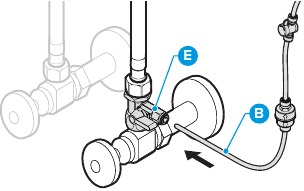

2. Sluit de watertoevoer adapter (E) aan op de koudwatertoevoerleiding.

3. Sluit de koudwatertoevoerleiding aan op de bovenkant van de watertoevoer adapter (E).
   OPMERKING: Een extra adaptermoer is inbegrepen bovenop de watertoevoer adapter (E) om aan te sluiten op een 3/8 inch of 1/2 inch watertoevoerleiding.
4. Snijd de afsluitventiel met buis (B) door waar aangegeven met behulp van de buizensnijder (M).
5. Sluit de twee afgesneden uiteinden van de buis rechtstreeks aan op elk uiteinde van de drukverlagende klep (L). Zorg ervoor dat de pijl naar de waterstroom in de dispenser wijst wanneer de afsluitventiel met buis (B) in de volgende stappen is aangesloten.

6. Steek de afsluitventiel met buis (B) rechtstreeks in het snelkoppelingsstuk van de watertoevoer adapter (E).

7. Trek voorzichtig aan de buis (B) om een ​​veilige verbinding met de watertoevoer adapter (E) te garanderen.


Spoel de filters en voltooi de installatie

Volg deze procedure elke keer dat u uw filters vervangt.

Zorg ervoor dat de watertoevoer is uitgeschakeld voordat u begint.

1. Sluit de rode filter spoelbuis (D) aan op het rechter filterhuis (F).

2. Leg het open uiteinde van de filter spoelbuis (D) over een gootsteen of bak om water op te vangen.
3. Zet de watertoevoer aan bij de hoofdbron en de afsluitventiel met buis (B). Laat het water uit de filter spoelbuis (D) en in de gootsteen/bak stromen.
4. Spoel de filters minimaal 5 minuten. De aanbevolen snelheid is 1,5-3 gallon water (ongeveer 10 minuten) of totdat het water er helder uitziet.
5. Sluit de klep af bij de waterbron.
6. Verwijder de rode filter spoelbuis (D). Sluit de blauwe elleboog verbindingsbuis (C) aan op het rechter filterhuis (F) en op het waterinlaatgat aan de achterkant van de dispenser.

7. Plaats filterklemmen (I) aan de twee verbindingsuiteinden van de elleboog verbindingsbuis (C).

8. Zet de hoofdwatertoevoer aan.

Bediening

Dit apparaat is getest en gereinigd voordat het werd verpakt en verzonden. Tijdens het transport kunnen stof en geuren zich ophopen in de tank en leidingen. Tap en verwijder minstens een liter water voordat u water drinkt.

Het apparaat in-/uitschakelen

Voordat u de warm- en koudschakelaars activeert, moet u ervoor zorgen dat de tanks in de dispenser met water zijn gevuld om droog verwarmen te voorkomen.

1. Steek de stekker van de dispenser in het stopcontact.
2. Laat water door de koude en warme waterkranen lopen totdat er water begint te lopen.
3. Om het koelsysteem in te schakelen, zet u de koelschakelaar in de stand On (Aan).
4. Om het verwarmingssysteem in te schakelen, zet u de verwarmingsschakelaar in de stand On (Aan).

Koud water tappen

OPMERKING: Het duurt ongeveer 1 uur nadat u de stekker in het stopcontact hebt gestoken en het apparaat hebt ingeschakeld voordat het water volledig is gekoeld. Het koellampje gaat uit zodra het water volledig is gekoeld.

1. Houd een drinkglas of een ander reservoir tegen de koudwaterkraan om koud water te tappen.
2. Laat los wanneer uw reservoir vol is.

Kinderslot uitschakelen en warm water tappen

Dit apparaat tapt water bij temperaturen die ernstige brandwonden kunnen veroorzaken. Vermijd direct contact met warm water. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het tappen. Laat kinderen nooit warm water tappen zonder direct en adequaat toezicht. Schakel de verwarmingsfunctie uit door de verwarmingsschakelaar in de stand Off (Uit) te zetten.

OPMERKING: Het duurt ongeveer 15-20 minuten nadat u de stekker in het stopcontact hebt gestoken en het apparaat hebt ingeschakeld voordat het water zijn heetste temperatuur bereikt. Het verwarmingslampje gaat uit zodra het water volledig is verwarmd.

1. Deze waterdispenser is uitgerust met een kinderslot om onbedoeld tappen te voorkomen. Om warm water te kunnen tappen, houdt u de rode vergrendelknop ingedrukt en houdt u uw mok of reservoir tegen de hendel direct onder de rode vergrendelknop.
2. Laat de kraan los zodra uw reservoir vol is. Het warme water wordt automatisch opnieuw vergrendeld.

Probleemoplossing

Reiniging en onderhoud

Het product reinigen

Zorg er vóór het reinigen voor dat de aan/uit-schakelaar in de O-stand (uit) staat en haal de stekker van de waterdispenser uit het stopcontact.

Deze dispenser bevat UV-technologie die helpt om uw dispenser schoon te houden. Als u uw dispenser echter om welke reden dan ook moet reinigen, volgt u deze stappen:

1. Verwijder het resterende water uit de reservoirs in de dispenser door uit de warme en koude kranen te tappen in een kan of emmer.
2. Verwijder de bovenklep (1), de koude tankklep (2) en de scheider (3).

3. Spoel de scheider (3) af in de gootsteen en veeg hem schoon met een zachte doek.
4. Maak een reinigingsoplossing van 0,3 gallon azijn en 0,3 gallon warm kraanwater. Laat de reinigingsoplossing het reservoir vullen en minstens 10 minuten staan.

5. Plaats een grote emmer onder de afvoeropening aan de achterkant van de dispenser.

6. Verwijder de afdekkap van de afvoer en laat het water weglopen.
7. Plaats de afdekkap van de afvoer, de scheider, de koude tankklep en de bovenklep na het aftappen terug. Zorg ervoor dat alle wateraansluitingen goed zijn aangesloten.
8. Steek de stekker van de dispenser weer in het stopcontact en schakel hem in.

Schema voor het vervangen van het filter

De filters vervangen

Vervang de filters alleen door nieuwe filters die voor deze dispenser zijn ontworpen. Elk ander type filter zal de machine beschadigen en maakt de garantie ongeldig.

Wanneer een filter het einde van zijn levensduur nadert, begint het rode indicatielampje te knipperen. Wanneer het filter het einde van zijn levensduur heeft bereikt, blijft het indicatielampje rood branden. Om filters te vervangen:

1. Sluit de watertoevoer af.
2. Verwijder de oude filters en vervang ze door nieuwe filters. Zorg ervoor dat het sedimentfilter zich aan de linkerkant bevindt en het koolstofblokfilter aan de rechterkant.
3. Volg de instructies in "De filters spoelen en de installatie voltooien" om uw nieuwe filters te spoelen.
4. Druk op de filterresetknop totdat het rode indicatielampje uitgaat.

Filterspecificaties

Verzorging en onderhoud

• Bewaar deze dispenser op een droge en koele plaats en vermijd direct zonlicht.
• Zorg ervoor dat de achterkant van de dispenser zich op minstens 20 cm (8 inch) afstand van de muur bevindt.
• Zet de dispenser nooit op papier of schuim, dat water kan vasthouden en vervolgens lekken kan veroorzaken. Zet nooit iets ontvlambaars naast deze machine.
• Gebruik de dispenser niet buitenshuis of op een plaats waar water kan opspatten.
• Als de dispenser langer dan 24 uur niet wordt gebruikt, schakel dan de verwarmingsschakelaar of de koelschakelaar uit om stroom te besparen en eventueel resterend water af te voeren.
• Als de watertoevoer is afgesloten, sluit dan de watertoevoer af en schakel de dispenser uit. Wanneer de watertoevoer weer is ingeschakeld, heropent u de watertoevoer naar de dispenser, schakelt u de dispenser in en laat u de dispenser draaien om sediment af te voeren.

Veiligheidsinformatie

Om het risico op letsel en schade aan eigendommen te verminderen, moet u deze hele handleiding lezen voordat u de dispenser monteert, installeert en bedient.

Dit product geeft water af met zeer hoge temperaturen. Onjuist gebruik kan leiden tot persoonlijk letsel. Neem bij het bedienen van deze dispenser altijd elementaire veiligheidsmaatregelen in acht, waaronder de volgende:

• Voor gebruik moet deze dispenser correct worden gemonteerd en geïnstalleerd in overeenstemming met deze handleiding.
• Alleen voor gebruik binnenshuis. Bewaar de waterdispenser op een droge plaats, uit de buurt van direct zonlicht. NIET buitenshuis gebruiken.
• Installeer en gebruik alleen op een harde, vlakke en waterpas ondergrond.
• Plaats de waterdispenser NIET in een afgesloten ruimte of kast.
• Bedien de dispenser NIET in de buurt van explosieve dampen.
• Gebruik alleen correct geaarde stopcontacten.
• Gebruik geen verlengsnoer.
• Pak altijd de stekker vast en trek deze recht uit het stopcontact. Trek nooit de stekker uit het stopcontact door aan het netsnoer te trekken.
• Gebruik de dispenser NIET als het snoer gerafeld of anderszins beschadigd is. Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Om te beschermen tegen elektrische schokken, dompel het snoer, de stekker of enig ander onderdeel van de dispenser NIET onder in water of andere vloeistoffen.
• Zorg ervoor dat de waterdispenser is losgekoppeld voordat u hem reinigt.
• Laat kinderen nooit heet water tappen zonder goed en direct toezicht. Koppel het apparaat los om onbeheerd gebruik door kinderen te voorkomen.
• Service mag alleen worden uitgevoerd door een gecertificeerde technicus.
• Het apparaat mag niet met een waterstraal worden gereinigd en is niet geschikt voor installatie in een ruimte waar een waterstraal kan worden gebruikt.

Houd ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij van obstructie.

Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die aanbevolen door de fabrikant.

• Dit apparaat moet werken in een omgeving met temperaturen van 4°C~40°C (39°F~104°F) en een luchtvochtigheid van ≤90%.
• Draai de machine nooit ondersteboven en kantel hem niet meer dan 45°.
• Nadat u de dispenser hebt uitgeschakeld, laat u de dispenser 3 minuten stilstaan voordat u hem weer inschakelt.

UV-lichtbron. Koppel de elektrische voeding naar UV-straling LOS VOORDAT u de kap opent.

• UV-LED-lamp mag alleen door de fabrikant worden gerepareerd.
• UV-LED lamp modelnr. YB09-950-022, nominale DC 24V, 0,17W±20%.
• De verwijdering van de UV-LED-lamp moet gebeuren in overeenstemming met de lokale wet- en regelgeving.
