Beoogd gebruik

Deze dispenser is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• Personeelskeukens, kantoren en andere werkomgevingen
• Boerderijen
• Hotels, motels en andere residentiële omgevingen
• Bed-and-breakfast omgevingen
• Catering en soortgelijke niet-retail toepassingen

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

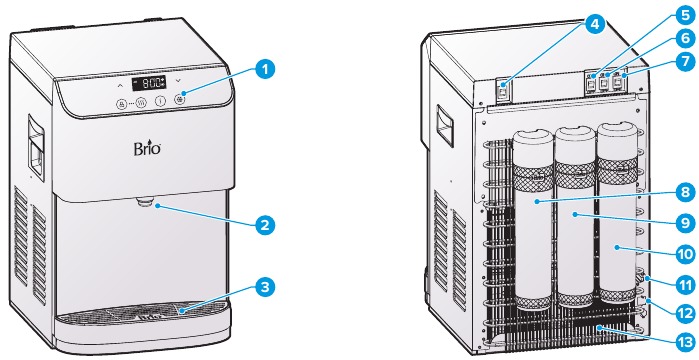

Productkenmerken

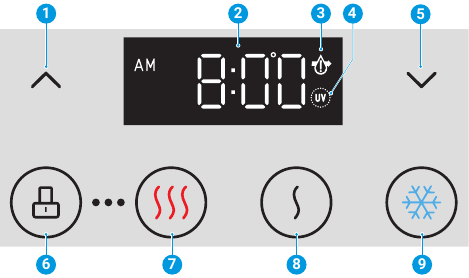

Beschrijving touchpanel

Productafmetingen

Operationele specificaties

Dit apparaat geeft water af met temperaturen die ernstige brandwonden kunnen veroorzaken. Vermijd direct contact met heet water. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het tappen. Laat kinderen nooit heet water tappen zonder goed en direct toezicht. Haal de stekker uit het stopcontact om onbeheerd gebruik door kinderen te voorkomen.

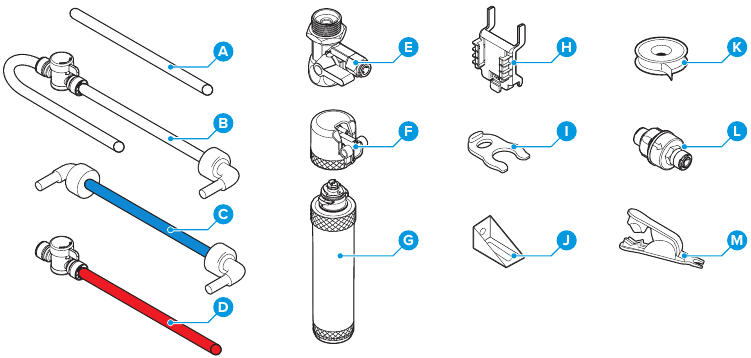

Inhoud van de verpakking

Benodigde materialen

Installatie

Installatielocatie bepalen

1. Plaats de dispenser rechtop.
2. Plaats de dispenser op een harde en vlakke ondergrond op een koele, schaduwrijke plek in de buurt van een geaard stopcontact en gemakkelijk toegankelijk voor de koudwaterleiding.
   LET OP: Sluit het netsnoer NIET aan voordat het volledige installatiegedeelte is voltooid.

3. Plaats de achterkant van de dispenser niet dichter dan 20 cm van een muur en zorg voor een vrije luchtstroom tussen de muur en de waterdispenser.

Het product installeren

Om gevaar te voorkomen als gevolg van instabiliteit van het apparaat, moet het volgens de instructies worden vastgezet.

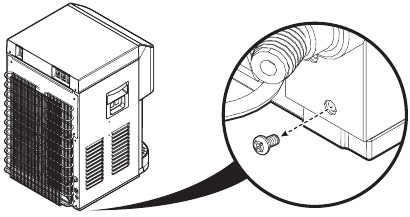

1. Draai de schroef los en verwijder deze aan de linker- of rechteronderkant van de dispenser.

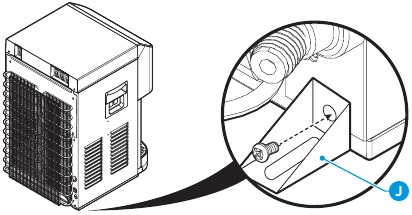

2. Gebruik deze schroef om de aardingsbeugel (J) op de linker- of rechteronderhoek van de waterdispenser te bevestigen.

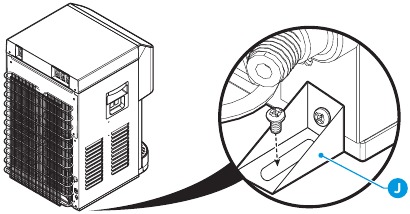

3. Maak een gat in het oppervlak waar de waterdispenser wordt geïnstalleerd.
4. Bevestig de aardingsbeugel (J) aan het oppervlak door deze stevig vast te schroeven.


De filters en slangen installeren

1. Klik de drie zwarte montagebeugels (H) op de bovenkant van de condensor.

2. Bevestig een filterhuis (F) aan de bovenkant van een montagebeugel (H).

3. Sluit de filteraansluitslang (A) aan op het filterhuis (F).

4. Schuif het volgende filterhuis (F) op de middelste montagebeugel (H) en sluit het andere uiteinde van de filteraansluitslang (A) aan.

5. Herhaal dit voor het derde filterhuis.
6. Sluit de afsluitklep met slang (B) aan op het linker filterhuis (F).

7. Plaats de filters (G) in de filterhuizen (F). Het sedimentfilter komt links, het pre-koolstoffilter in het midden en het koolstofblok rechts.

8. Voeg vergrendelclips (I) toe aan elke verbinding waar aangegeven.

Aansluiten op de koudwatertoevoer

SLUIT DEZE WATERLEIDING NIET AAN OP EEN WARM WATERTOEVOERLEIDING. De watertoevoer naar het apparaat MOET van de KOUD WATERLEIDING komen. Het gebruik van HEET WATER zal uw filters ernstig beschadigen.

1. Draai de koudwatertoevoer dicht en koppel vervolgens de koudwaterleiding los van de koudwatertoevoerleiding.

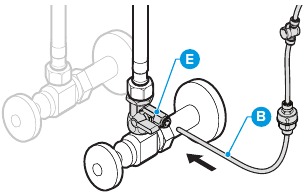

2. Sluit de watertoevoeradapter (E) aan op de koudwatertoevoerleiding.

3. Sluit de koudwaterleiding aan op de bovenkant van de watertoevoeradapter (E).
   OPMERKING: Er is een extra adaptermoer meegeleverd bovenop de watertoevoeradapter (E) om aan te sluiten op een 3/8 inch of 1/2 inch toevoerleiding.
4. Snijd de afsluitklep met slang (B) door waar aangegeven met behulp van de slangsnijder (M).
5. Sluit de twee doorgesneden uiteinden van de slang rechtstreeks aan op elk uiteinde van het drukreduceerventiel (L). Zorg ervoor dat de pijl in de richting van de waterstroom naar de dispenser wijst wanneer de afsluitklep met slang (B) in de volgende stappen is aangesloten.

6. Steek de afsluitklep met slang (B) recht in het snelkoppelstuk van de watertoevoeradapter (E).

7. Trek voorzichtig aan de slang (B) om een ​​veilige verbinding met de watertoevoeradapter (E) te garanderen.


Spoel de filters en voltooi de installatie

Volg deze procedure elke keer dat u uw filters vervangt.

Zorg ervoor dat de watertoevoer is uitgeschakeld voordat u begint.

1. Sluit de rode filterspoelslang (D) aan op het rechter filterhuis (F).

2. Leg het open uiteinde van de filterspoelslang (D) over een gootsteen of opvangbak om water op te vangen.
3. Zet de watertoevoer aan bij de hoofdbron en draai vervolgens de klep op de afsluitklepslang (B) naar de AAN-stand. Het filterspoelen begint. Laat het water uit de filterspoelslang (D) stromen en in de gootsteen/opvangbak lopen.
4. Spoel de filters gedurende minimaal 5 minuten. De aanbevolen snelheid is 1,5-3 gallon water (ongeveer 10 minuten) of totdat het water helder van uiterlijk is.
5. Sluit de watertoevoer af.
6. Verwijder de rode filterspoelslang (D). Sluit de blauwe elleboogstukslang (C) aan op het rechter filterhuis (F) en op het waterinlaatgat aan de achterkant van de dispenser.

7. Plaats vergrendelclips (I) aan de twee aansluitende uiteinden van de elleboogstukslang (C).

8. Zet de watertoevoer aan.

Werking

Dit apparaat is getest en gereinigd voor het werd verpakt en verzonden. Tijdens het transport kunnen stof en geuren zich ophopen in de tank en leidingen. Tap en verwijder minstens een liter water voordat u water drinkt.

Het apparaat in-/uitschakelen

Voordat u de verwarmings- en koelschakelaars activeert, moet u ervoor zorgen dat de tanks in de dispenser gevuld zijn met water om droogverhitting te voorkomen.

1. Sluit de dispenser aan.
2. Houd de knoppen voor warm en koud water ingedrukt tot er water begint te lopen.
3. Om het koelsysteem in te schakelen, zet u de koelschakelaar aan de achterkant van de dispenser in de stand On (Aan). De knop voor koud water aan de voorkant van de dispenser licht blauw op, wat aangeeft dat de dispenser water koelt. Het lampje wordt wit wanneer het koelproces is voltooid.
4. Om het verwarmingssysteem in te schakelen, zet u de verwarmingsschakelaar aan de achterkant van de dispenser in de stand On (Aan). De knop voor warm water aan de voorkant van de dispenser licht rood op, wat aangeeft dat de dispenser water verwarmt. Het lampje wordt wit wanneer het verwarmingsproces is voltooid.

De tijd instellen

1. Houd de knoppen met de pijl omhoog en omlaag tegelijkertijd 3 seconden ingedrukt of totdat de weergegeven tijd begint te knipperen.
2. Om de uren in te stellen, drukt u op de knop voor warm water. Het uur op de klok begint te knipperen. Gebruik de knoppen met de pijl omhoog en omlaag om naar het juiste uur te scrollen. Om de minuten in te stellen, drukt u op de knop voor koud water. De minuten op de klok beginnen te knipperen. Gebruik de knoppen met de pijl omhoog en omlaag om naar de juiste minuten te scrollen.
3. Druk op de vergrendelknop tot de geselecteerde tijd stopt met knipperen. De tijd is nu ingesteld.

Het temperatuurniveau voor koud water instellen

U kunt kiezen uit 3 verschillende temperatuurniveaus voor het tappen van koud water: C1 (koud), C2 (kouder) en C3 (koudst).

OPMERKING: Het standaard temperatuurniveau voor het tappen van koud water is C3 (koudst). Om het temperatuurniveau voor het tappen van koud water te wijzigen, gaat u als volgt te werk:

1. Houd de knop met de pijl omlaag 3 seconden ingedrukt. De knop voor koud water en het tijdscherm beginnen te knipperen.
2. Druk op de knop omhoog of omlaag om door de 3 opties te bladeren. Ze worden weergegeven als C1, C2 en C3. Nadat u het gewenste temperatuurniveau hebt bereikt, drukt u snel op de vergrendelknop. Het nieuwe niveau is nu ingesteld. Het duurt ongeveer 2 uur voordat het temperatuurbereik van het koude water is aangepast aan het nieuwe niveau. Tijdens het aanpassingsproces brandt het koude waterlampje blauw. Zodra het nieuwe niveau is bereikt, wordt het lampje wit.

OPMERKING: De temperatuur van het koude water wordt gemeten in de koudwaterreservoir. Door vele variabelen, waaronder maar niet beperkt tot de omgevingstemperatuur, de grootte/temperatuur van het waterreservoir, de interne doorgang van het reservoir naar het tapproint, enz., zal het temperatuurbereik van het getapte water variëren van het aangegeven bereik.

Het temperatuurniveau voor warm water instellen

U kunt kiezen uit 3 verschillende temperatuurniveaus voor het tappen van warm water: H1 (warm), H2 (warmer) en H3 (warmst).

OPMERKING: Het standaard temperatuurniveau voor het tappen van warm water is H3 (warmst). Om het temperatuurniveau voor het tappen van warm water te wijzigen, gaat u als volgt te werk:

1. Houd de knop met de pijl omhoog 3 seconden ingedrukt. De knop voor warm water en het tijdscherm beginnen te knipperen.
2. Druk op de knop omhoog of omlaag om door de 3 opties te bladeren. Ze worden weergegeven als H1, H2 en H3. Nadat u het gewenste temperatuurniveau hebt bereikt, drukt u snel op de vergrendelknop. Het nieuwe niveau is nu ingesteld. Het duurt 15 tot 20 minuten voordat het temperatuurbereik van het warme water is aangepast aan het nieuwe niveau. Tijdens het aanpassingsproces brandt het warmwaterlampje rood. Zodra het nieuwe niveau is bereikt, wordt het lampje wit.

OPMERKING: De temperatuur van het warme water wordt gemeten in de warmwaterreservoir. Door vele variabelen, waaronder maar niet beperkt tot de omgevingstemperatuur, de grootte/temperatuur van het waterreservoir, de interne doorgang van het reservoir naar het tapproint, enz., zal het temperatuurbereik van het getapte water variëren van het aangegeven bereik.

Koud water en water op kamertemperatuur tappen

OPMERKING: Het duurt ongeveer 1 uur nadat u het apparaat hebt aangesloten en ingeschakeld voordat het water volledig is gekoeld.

1. Plaats een drinkglas of -container onder de kraan en druk op de knop voor koud water om koud water te tappen of op de knop voor water op kamertemperatuur om water op kamertemperatuur te tappen.
2. Laat de knop los wanneer uw container vol is.

Het kinderslot uitschakelen en warm water tappen

Dit apparaat tapt water met temperaturen die ernstige brandwonden kunnen veroorzaken. Vermijd direct contact met warm water. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het tappen. Laat kinderen nooit warm water tappen zonder voldoende en direct toezicht. Schakel de verwarmingsfunctie uit door de verwarmingsschakelaar in de stand Off (Uit) te zetten.

OPMERKING: Het duurt ongeveer 15-20 minuten nadat u het apparaat hebt aangesloten en ingeschakeld voordat het de hoogste temperatuur bereikt.

1. Deze waterdispenser is uitgerust met een kinderbeveiliging om onbedoeld tappen te voorkomen. Om de kinderbeveiliging uit te schakelen, drukt u op de vergrendelknop.
2. Om warm water te tappen, plaatst u een drinkglas of -container onder de kraan en drukt u op de knop voor warm water.
3. Laat de knop los wanneer uw container vol is. De knop voor warm water wordt automatisch opnieuw vergrendeld.

Probleemoplossing

Reinigen en onderhoud

Deze dispenser werkt met een continue UV-reinigingscyclus.
Het werkt 40 minuten (het UV-pictogram op het display brandt), schakelt 140 minuten uit en schakelt vervolgens weer in zolang de dispenser is aangesloten en ingeschakeld.

Schema voor het vervangen van het filter

De filters vervangen

Vervang de filters alleen door nieuwe filters die voor deze dispenser zijn ontworpen. Elk ander type filter zal de machine beschadigen en de garantie ongeldig maken.

Wanneer het filterindicatielampje begint te knipperen, hebben de filters het einde van hun levensduur bereikt. Wanneer de filterlevensduurindicator continu brandt en de dispenser piept, zijn de filters verlopen en moeten ze onmiddellijk worden vervangen. Om te vervangen, doet u het volgende:

1. Sluit de waterleiding af.
2. Verwijder de oude filters en vervang ze door nieuwe filters. Zorg ervoor dat de filters als volgt zijn geïnstalleerd, van links naar rechts: sediment, pre-carbon en carbon block.
3. Om uw nieuwe filters door te spoelen, volgt u de instructies in "De filters doorspoelen".
4. Nadat u de filters hebt vervangen, houdt u de filterschakelaar (4) aan de achterkant van de dispenser ongeveer 3 seconden ingedrukt om het filterindicatielampje te resetten en het piepen uit te schakelen. Wanneer het piepen stopt, laat u de schakelaar los.

Filterspecificaties

Verzorging en onderhoud

• Bewaar deze dispenser op een droge en koele plaats en vermijd direct zonlicht.
• Zorg ervoor dat de achterkant van de dispenser zich op minstens 20 cm van de muur bevindt.
• Zet de dispenser nooit op papier of schuim, dat water kan vasthouden en vervolgens kruipstroom kan veroorzaken. Zet nooit iets brandbaars naast dit apparaat.
• Gebruik de dispenser niet buitenshuis of op een plaats waar er water op kan spatten.
• Als de dispenser langer dan 24 uur niet wordt gebruikt, schakel dan de verwarmings- en koelschakelaars uit om stroom te besparen en laat al het resterende water weglopen.
• Als de waterleiding is afgesloten, sluit dan de waterleiding af en schakel de dispenser uit. Wanneer de waterleiding weer is ingeschakeld, opent u de waterleiding naar de dispenser, zet u de dispenser aan en laat u de dispenser draaien om sediment af te voeren.

Veiligheidsinformatie

Om het risico op letsel en materiële schade te verminderen, moet u deze handleiding volledig lezen voordat u de dispenser monteert, installeert en bedient.

Dit product geeft water af bij zeer hoge temperaturen. Onjuist gebruik kan leiden tot persoonlijk letsel. Neem bij het bedienen van deze dispenser altijd de elementaire veiligheidsmaatregelen in acht, waaronder de volgende:

• Voor gebruik moet deze dispenser correct zijn gemonteerd en geïnstalleerd in overeenstemming met deze handleiding.
• Alleen voor gebruik binnenshuis. Houd de waterdispenser op een droge plaats uit de buurt van direct zonlicht. NIET buitenshuis gebruiken.
• Installeer en gebruik alleen op een harde, vlakke en waterpas ondergrond.
• Plaats de waterdispenser NIET in een afgesloten ruimte of kast.
• Bedien de dispenser NIET in de buurt van explosieve dampen.
• Gebruik alleen correct geaarde stopcontacten.
• Gebruik geen verlengsnoer.
• Pak altijd de stekker vast en trek hem recht uit het stopcontact. Trek nooit de stekker uit het stopcontact door aan het netsnoer te trekken.
• Gebruik de dispenser NIET als het snoer gerafeld of anderszins beschadigd is. Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of soortgelijk gekwalificeerde personen om gevaar te voorkomen.
• Dompel het snoer, de stekker of enig ander onderdeel van de dispenser NIET onder in water of andere vloeistoffen om elektrische schokken te voorkomen.
• Zorg ervoor dat de waterdispenser is losgekoppeld voordat u hem schoonmaakt.
• Laat kinderen nooit heet water tappen zonder goed en direct toezicht. Koppel het apparaat los om onbeheerd gebruik door kinderen te voorkomen.
• Onderhoud mag alleen worden uitgevoerd door een gecertificeerde technicus.
• Het apparaat mag niet worden gereinigd met een waterstraal en is niet geschikt voor installatie in een ruimte waar een waterstraal kan worden gebruikt.

Houd ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij van obstakels.

Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die aanbevolen door de fabrikant.

• Dit apparaat moet werken in een omgeving met temperaturen van 4°C~40°C (39°F~104°F) en een luchtvochtigheid van ≤90%.
• Draai de machine nooit ondersteboven of kantel hem meer dan 45°.
• Nadat u de dispenser hebt uitgeschakeld, laat u de dispenser 3 minuten stilstaan voordat u hem weer inschakelt.

UV-lichtbron. Koppel de elektrische voeding naar UV-straling LOS voordat u de afdekking opent.

• De UV-LED-lamp moet door de fabrikant worden gerepareerd.
• UV-LED-lamp modelnr. YB09-950-022, nominale DC 24V, 0,17W±20%.
• De verwijdering van de UV-LED-lamp moet worden gedaan in overeenstemming met de lokale wet- en regelgeving.
