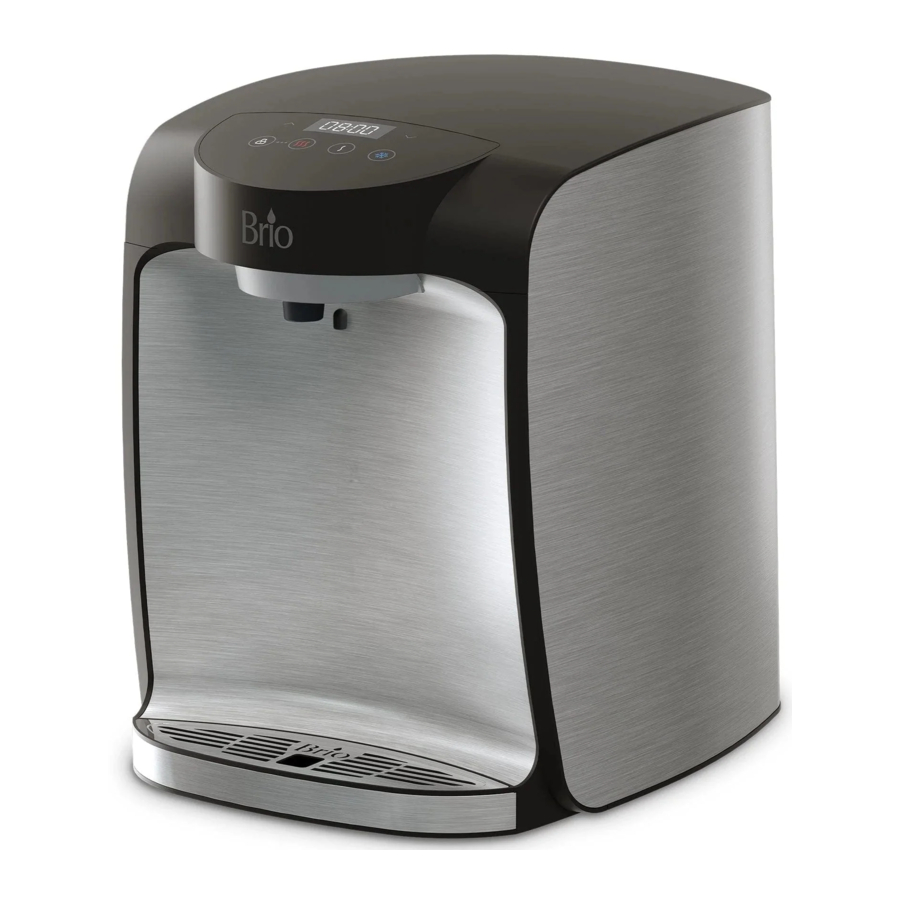

Brio Moderna CLCTPOU820UVF2 - Handleiding waterdispenser

Beoogd gebruik

Deze dispenser is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• Personeelskeukens, kantoren en andere werkomgevingen
• Boerderijen
• Hotels, motels en bed-and-breakfastachtige omgevingen
• Catering en andere soortgelijke niet-commerciële toepassingen

De dispenser is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

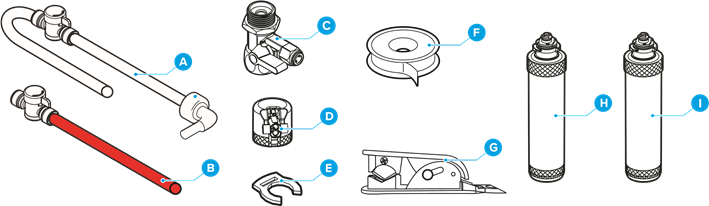

Inhoud van de verpakking

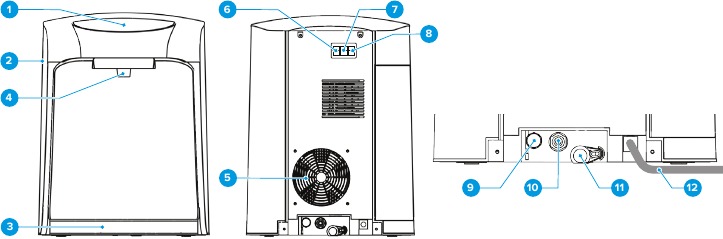

Productkenmerken

Specificaties

Snelkoppelingen gebruiken

Voor een eenvoudige installatie wordt de dispenser geleverd met snelkoppelingen. Lees de volgende instructies voordat u de dispenser installeert.

Slangen snijden

1. Gebruik de meegeleverde buissnijder (G) of een scherp mes om het uiteinde van de slang af te snijden.
2. Zorg er na het snijden voor dat de uiteinden recht zijn en vlak tegen de achterkant van de fitting kunnen zitten.
3. Inspecteer de uiteinden op inkepingen, krassen of ruwe plekken. Snijd de slang indien nodig opnieuw.

Slangen aansluiten

1. Steek de slang in de klem.
2. Duw de slang naar binnen totdat deze de O-ring raakt.
3. Blijf duwen totdat de slang de achterkant van de snelkoppeling raakt.
   OPMERKING: Een veelgemaakte fout is om te stoppen met duwen zodra de slang de O-ring bereikt. Dit leidt tot waterlekkage. De slang moet ongeveer 2,2 cm worden ingebracht, zodat deze voorbij de O-ring steekt en vlak tegen de achterkant van de fitting zit, zoals hieronder wordt weergegeven.


Slangen loskoppelen

1. Duw de klem met uw vingertoppen naar binnen en houd deze vast. Trek de slang eruit.

Installatie

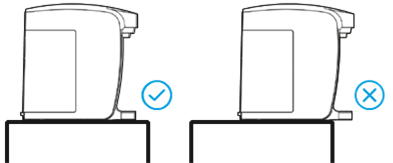

Bepaal de installatielocatie

1. Plaats de dispenser rechtop op een stevige en vlakke ondergrond binnenshuis, uit de buurt van direct zonlicht. Zorg ervoor dat de dispenser volledig op het aanrecht staat. Laat de lekbak niet over de rand uitsteken.

2. Plaats de dispenser in de buurt van een geaard GFCI-stopcontact.

   Steek de stekker NIET in het stopcontact voordat de volledige installatie is voltooid.
3. Plaats de achter- en zijkanten van de dispenser op minstens 10 cm (4 inch) van een muur om een vrije luchtcirculatie tussen de muren en de waterdispenser mogelijk te maken.


Aansluiten op de koudwatertoevoer

SLUIT DEZE WATERLEIDING NIET AAN OP EEN WARM WATERTOEVOERLEIDING. De watertoevoer naar het apparaat MOET afkomstig zijn van de KOUD WATERLEIDING. Het gebruik van WARM WATER zal uw filters ernstig beschadigen.

1. Schakel de huidige koudwatertoevoerleiding uit en koppel deze los.
2. Sluit de Feedwater Adapter (C) aan op de koudwatertoevoerleiding.

3. Sluit de koudwatertoevoerleiding bovenop de Feedwater Adapter (C) aan.
   OPMERKING: Er wordt een extra adaptermoer meegeleverd bovenop de Feedwater Adapter (C) om aan te sluiten op een 3/8 inch of 1/2 inch toevoerleiding.
4. Knip het uiteinde zonder elleboogconnector van de Shutoff Valve Tube (A) af zoals aangegeven onder "Tubing snijden."
5. Steek het afgesneden uiteinde van de Shutoff Valve Tube (A) recht in de Feedwater Adapter (C) zoals aangegeven in de lijntekening. Zorg ervoor dat de afsluitklephendel loodrecht op de buis staat. Dit voorkomt dat er water in de dispenser komt.

6. Trek voorzichtig aan de Shutoff Valve Tube (A) om een veilige verbinding met de Feedwater Adapter (C) te garanderen.


Filters spoelen

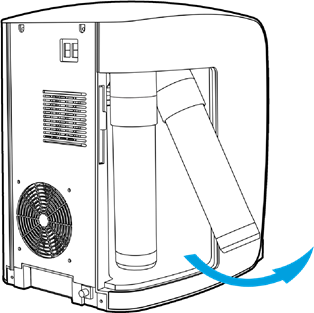

Nieuwe filters moeten voor het eerste gebruik worden gespoeld. Verwijder eerst de filters uit de dispenser. Verwijder het zijfilterpaneel. Draai de filter één voor één tegen de klok in en verwijder deze vervolgens.

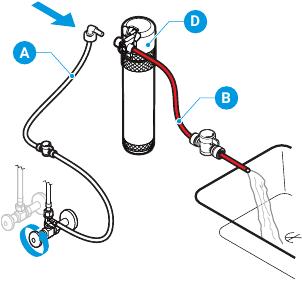

Sluit de filter aan op de Filter Housing (D) door de filter te plaatsen en met de klok mee te draaien totdat de BRIO-logo's op de filter en de Filter Housing (D) zijn uitgelijnd.

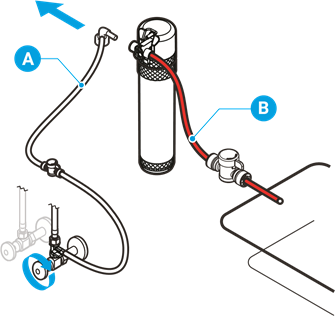

Zorg ervoor dat zowel de koudwatertoevoer als de afsluitklep op de Shutoff Valve Tube (A) in de OFF-stand staan. Sluit het elleboogconnector-uiteinde van de Shutoff Valve Tube (A) aan op de linkerkant van de Filter Housing (D). Sluit de Filter Flushing Tube (B) aan op de rechterkant van de Filter Housing (D) en leg het open uiteinde van de Filter Flushing Tube (B) over een gootsteen of opvangbak om water op te vangen. Zet de koudwatertoevoer aan en zet vervolgens de afsluitklep op de Shutoff Valve Tube (A) aan.
Spoel de filter minimaal 5 minuten. De aanbevolen snelheid is 1,5-3 gallons water (ongeveer 10 minuten) of totdat het water helder van uiterlijk is. Zet de koudwatertoevoer uit en zet vervolgens de afsluitklep op de Shutoff Valve Tube (A) uit. Koppel de buis los van de Filter Housing (D) en herhaal het proces met de resterende filter.

Nadat de filters zijn gespoeld, plaatst u ze terug in de dispenser door ze met de klok mee te draaien.

Voltooi de installatie

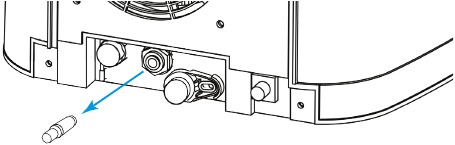

1. Verwijder de blauwe siliconen plug uit de Water Inlet (10).

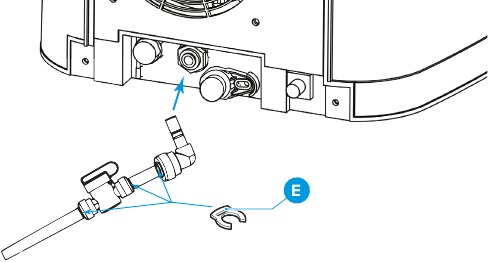

2. Steek het elleboogconnector-uiteinde van de Shutoff Valve Tube (A) in de Water Inlet (10). Bevestig met Locking Clips (E) indien gewenst.

3. Sluit het netsnoer aan op een geaard GFCI-stopcontact.
4. Draai de klep op de Shutoff Valve Tube open, zodat er water in de dispenser kan komen.
5. Druk op de Hot-, Ambient- of Cold-knop op het Touch Panel totdat het water gelijkmatig stroomt en alle lucht uit de tanks is verwijderd.
6. Zet de groene Cold Water Switch (7) en de rode Hot-Water Switch (8) aan de achterkant van de dispenser aan.
   OPMERKING: Het duurt ongeveer 15 minuten voordat het koude water de optimale temperatuur heeft bereikt en ongeveer 90 minuten voordat het warme water de optimale temperatuur heeft bereikt.

De dispenser gebruiken

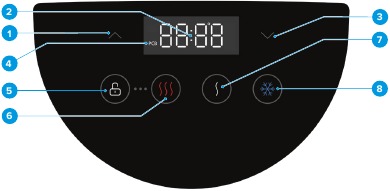

Beschrijving van het Touch Panel

1. Pijl omhoog – gebruikt om de tijd en temperatuur in te stellen.
2. Klok-/temperatuurweergave
3. Pijl omlaag – gebruikt om de tijd en temperatuur in te stellen.
4. PCB icon – functie voor herinnering levensduur filter
5. Unlock button – druk hierop om de warmwaterknop te ontgrendelen.
6. Hot water button – licht op wanneer geselecteerd.
7. Ambient water button – licht op wanneer geselecteerd.
8. Cold water button – licht op wanneer geselecteerd.

Tijd aanpassen

1. Houd de Pijl omhoog en de Pijl omlaag tegelijkertijd 3 seconden ingedrukt. Het digitale scherm knippert.
2. Om de uren aan te passen, drukt u kort op de Hot Water button. Nu knipperen alleen de uren. Druk op de Pijl omhoog of de Pijl omlaag totdat het gewenste uur is bereikt. Het bereik is 01 tot 12.
3. Om de minuten aan te passen, drukt u kort op de Cold Water button. Nu knipperen alleen de minuten. Druk op de Pijl omhoog of de Pijl omlaag totdat de gewenste minuten zijn bereikt. Het bereik is 00 tot 59.
4. Nadat de gewenste tijd is ingesteld, tikt u kort op de Unlock button. Het digitale scherm stopt met knipperen en de tijd wordt weergegeven.

De temperatuur van het koude water aanpassen

1. Houd de Unlock en Cold Water buttons tegelijkertijd 3 seconden ingedrukt. Het digitale scherm knippert en geeft de huidige temperatuur van het koude water weer.
2. Gebruik de Pijl omhoog of de Pijl omlaag om de gewenste temperatuur in te stellen. De temperatuur wordt aangepast in stappen van 2 graden. Het instelbare bereik is 39°F tot 59°F (4°C tot 15°C).
   OPMERKING: De temperatuur van het koude water wordt gemeten in het reservoir voor koud water. Vanwege vele variabelen, waaronder, maar niet beperkt tot, de omgevingstemperatuur, de grootte/temperatuur van het waterreservoir, de interne verplaatsing van het reservoir naar het uitgiftepunt, enz., zal de temperatuur van het water dat uit het apparaat wordt afgegeven, variëren.
3. Zodra u de gewenste temperatuur hebt geselecteerd, drukt u kort op de Unlock button om de temperatuur in te stellen en de aanpassingsstatus te verlaten.

De temperatuur van het warme water aanpassen

1. Houd de Unlock en Hot Water buttons tegelijkertijd 3 seconden ingedrukt. Het digitale scherm knippert en geeft de huidige temperatuur van het warme water weer.
2. Gebruik de Pijl omhoog of de Pijl omlaag om de gewenste temperatuur in te stellen. De temperatuur wordt aangepast in stappen van 2 graden. Het instelbare bereik is 174°F tot 194°F (79°C tot 90°C).
   OPMERKING: De temperatuur van het warme water wordt gemeten in het reservoir voor warm water. Vanwege vele variabelen, waaronder, maar niet beperkt tot, de omgevingstemperatuur, de grootte/temperatuur van het waterreservoir, de interne verplaatsing van het reservoir naar het uitgiftepunt, enz., zal de temperatuur van het water dat uit het apparaat wordt afgegeven, variëren.
3. Zodra u de gewenste temperatuur hebt geselecteerd, drukt u kort op de Unlock button om de temperatuur in te stellen en de aanpassingsstatus te verlaten.

Water tappen

1. Houd de blauwe Cold Water button ingedrukt om koud water te tappen.
2. Houd de witte Ambient Water button ingedrukt om water op kamertemperatuur te tappen.
3. Druk op de Unlock button en houd vervolgens de rode Hot Water button ingedrukt om warm water te tappen.

De filters vervangen

Vervang de filters alleen door nieuwe filters die voor deze dispenser zijn ontworpen. Elk ander type filter beschadigt de dispenser en maakt de garantie ongeldig.

Het PCB/Filter-Levensduur Herinnering-icoon is een achtergrondfunctie en is niet verlicht tijdens normaal gebruik van de dispenser. Wanneer het PCB-icoon knippert, is het tijd om de filters te vervangen.

1. Sluit de watertoevoer af.
2. Verwijder de verlopen filters door ze tegen de klok in te draaien.
3. Spoel de nieuwe filters door volgens de instructies onder "Filters spoelen".
4. Installeer nieuwe filters door ze met de klok mee op hun plaats te draaien.
5. Zet de watertoevoer aan.
6. Druk tegelijkertijd op de Unlock button (ontgrendelknop) en de Up Arrow (omhoog pijl) gedurende 3 seconden om het knipperende PCB-icoon uit te schakelen en de levensduur van de filters te resetten. Het PCB-icoon wordt donkerder.

Filterschema

Reiniging en onderhoud

• Bewaar de dispenser op een koele, droge plaats en uit de buurt van direct zonlicht.
• Zorg ervoor dat alle zijden van de dispenser zich op minstens 10 cm van de muren bevinden.
• Veeg de oppervlakken schoon met een schone, vochtige doek. Dompel de dispenser NOOIT onder in water en reinig hem nooit met een oplosmiddel.
• Plaats de dispenser nooit op papier of schuim, dat vocht kan vasthouden en kruipstroom kan veroorzaken. Plaats nooit ontvlambare materialen in de buurt van de dispenser.
• Als de dispenser gedurende langere tijd niet wordt gebruikt, bijvoorbeeld tijdens een vakantie, koppel dan het netsnoer los, sluit de Feedwater Adapter (C) en schakel de Hot and Cold Water Switches aan de achterkant van de dispenser uit. Laat het hete water in de tank afkoelen en plaats vervolgens een emmer of ander reservoir onder de Water Drain (9) aan de achterkant van de dispenser. Verwijder de afvoerdeksel en laat het water uit de tanks lopen. Plaats de afvoerdeksel terug en gooi het water weg.
• Als de watertoevoer wordt afgesloten, sluit dan de Feedwater Valve en trek de stekker van de dispenser uit het stopcontact. Wanneer de watertoevoer is hersteld, open dan de kraan van uw gootsteen en laat eventueel sediment dat zich in de leidingen van uw huis heeft verzameld weglopen voordat u de dispenser opnieuw aansluit en gebruikt.

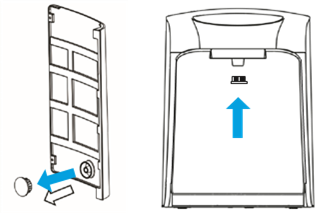

Sterilisatiefunctie voor heet water

Verwijder, voordat u de sterilisatiefunctie voor heet water start, de siliconen stop van de binnenkant van de filterdeur en installeer deze op het waterafgifte-mondstuk om ervoor te zorgen dat er geen water uitstroomt.

1. Druk tegelijkertijd 3 seconden op de Hot (heet), Ambient (omgeving) en Cold (koud) buttons.
2. Het scherm toont het woord "loop" (lus).
   LET OP: In deze modus kan de koeler geen water afgeven.
3. Zodra het woord "loop" (lus) verschijnt, drukt u op de Hot button (heet), en laat u deze los; druk op de Ambient button (omgeving), en laat u deze los; druk op de Cold button (koud), en laat u deze los.

Dit start het sterilisatieproces. Een voor een zullen de Unlock (ontgrendel), Hot (heet), Ambient (omgeving) en Cold (koud) buttons 3 seconden oplichten en dan uitgaan.
LET OP: Deze verlichtingscyclus wordt gedurende het sterilisatieproces herhaald.

Het digitale scherm geeft de huidige watertemperatuur weer. Wanneer de temperatuur 60°C bereikt, telt het scherm af van één minuut naar nul seconden. Wanneer het nul bereikt, is het sterilisatieproces beëindigd en keert de dispenser terug naar de standby-stand.

Verwijder de siliconen stop en bevestig deze opnieuw aan de filterdeur. De dispenser is nu klaar voor gebruik.
LET OP: Als het digitale scherm langer dan 15 seconden "loop" (lus) weergeeft zonder enige handeling, keert de dispenser terug naar de normale staat. Als u het reinigingsproces wilt verlaten voordat het is beëindigd, drukt u 3 seconden op de Cold button (koud) om terug te keren naar de standby-stand.

Probleemoplossing

Als u problemen blijft ondervinden of een probleem heeft dat buiten de reikwijdte van de handleiding voor probleemoplossing valt, neem dan contact op met de klantenservice op 1-844-257-4103.

Veiligheidsinformatie

Om het risico op letsel en schade aan eigendommen te verminderen, moet u deze hele handleiding lezen voordat u de dispenser monteert, installeert en bedient.

Dit product geeft water af op zeer hoge temperaturen. Onjuist gebruik kan leiden tot persoonlijk letsel. Neem bij het bedienen van deze dispenser altijd elementaire veiligheidsmaatregelen in acht, waaronder de volgende:

• Voor gebruik moet deze dispenser correct worden gemonteerd en geïnstalleerd in overeenstemming met deze handleiding.
• Alleen voor gebruik binnenshuis. Bewaar de waterdispenser op een droge plaats, uit de buurt van direct zonlicht. NIET buitenshuis gebruiken.
• Alleen installeren en gebruiken op een harde en vlakke ondergrond.
• Plaats de waterdispenser NIET in een afgesloten ruimte of kast. Houd de ventilatieopeningen in het apparaat ALTIJD vrij van obstructie.
• Bedien de dispenser NIET in de buurt van explosieve dampen. Bewaar GEEN explosieve stoffen zoals spuitbussen met een ontvlambaar drijfgas in dit apparaat.
• Gebruik alleen een correct geaard stopcontact om gevaar te voorkomen.
• Dompel het snoer, de stekker of enig ander onderdeel van de dispenser NIET onder in water of andere vloeistoffen om elektrische schokken te voorkomen.
• Zorg ervoor dat de waterdispenser is losgekoppeld voordat u hem schoonmaakt.
• Laat kinderen nooit heet water tappen zonder goed en direct toezicht. Haal de stekker uit het stopcontact om ongeoorloofd gebruik door kinderen te voorkomen.
• Onderhoud mag alleen worden uitgevoerd door een gecertificeerde technicus. Om schade aan het apparaat te voorkomen, mag u nooit zelf reparaties uitvoeren, anders dan die in de handleiding worden beschreven.
• Het apparaat mag niet worden gereinigd met een waterstraal en is niet geschikt voor installatie in een ruimte waar een waterstraal kan worden gebruikt.
• Gebruik GEEN mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan aanbevolen door de fabrikant.
• Dit apparaat moet werken in een omgeving met temperaturen van 39°F – 100°F (4°C – 38°C) en een luchtvochtigheid van ≤90%. Bewaar of stel het apparaat nooit bloot aan een omgeving die lager is dan 32°F (0°C).
• Dit apparaat vereist een TDS≤350 ppm. Een hoge waterhardheid kan leiden tot defecten aan de boiler.
• Dit apparaat wordt niet aanbevolen voor gebruik op hoogtes van meer dan 8.202 ft (2.500 m).
• Draai de machine nooit ondersteboven en kantel hem niet meer dan 15°.
• Nadat u de dispenser hebt uitgeschakeld, moet u de dispenser 3 minuten laten staan voordat u hem weer inschakelt.
• Als het apparaat permanent defect raakt, moet u onmiddellijk de stroomtoevoer onderbreken, de watertoevoer afsluiten en contact opnemen met de klantenservice.
