Brio CLCTPOU720UVF3 - Handleiding waterdispenser

Beoogd gebruik

Deze dispenser is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• Personeelskeukens, kantoren en andere werkomgevingen
• Boerderijen
• Hotels, motels en andere residentiële omgevingen
• Bed-and-breakfast omgevingen
• Catering en soortgelijke niet-commerciële toepassingen

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

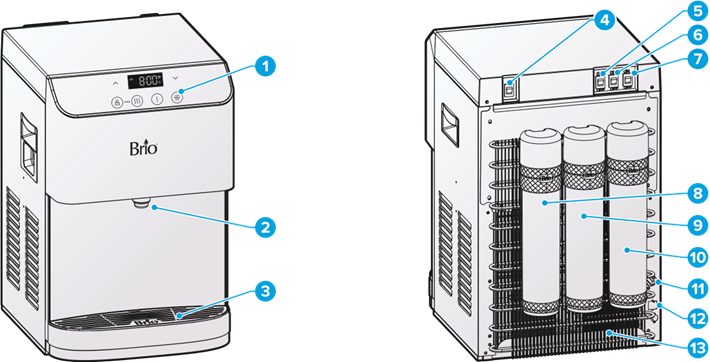

Productkenmerken

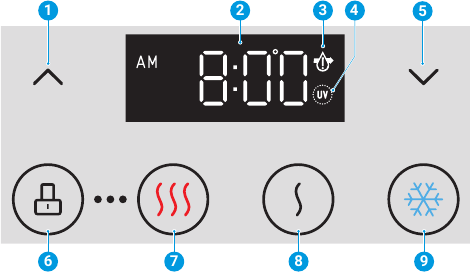

Beschrijving aanraakpaneel

Productafmetingen

Operationele specificaties

Dit apparaat geeft water af met temperaturen die ernstige brandwonden kunnen veroorzaken. Vermijd direct contact met heet water. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het tappen. Laat kinderen nooit heet water tappen zonder voldoende en direct toezicht. Haal de stekker uit het stopcontact om onbeheerd gebruik door kinderen te voorkomen.

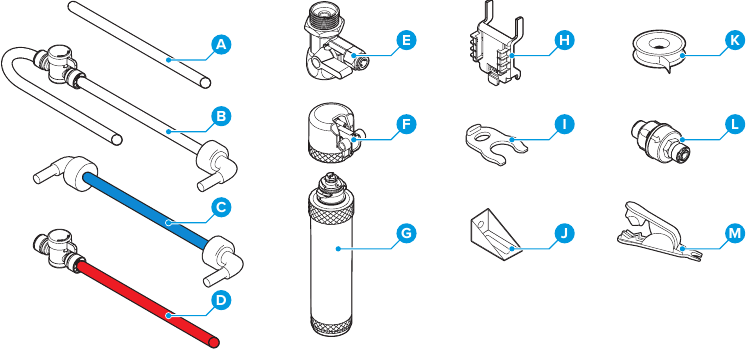

Inhoud van de verpakking

Benodigde materialen

Installatie

Bepaal de installatielocatie

1. Plaats de dispenser rechtop.

2. Plaats de dispenser op een harde en vlakke ondergrond op een koele, schaduwrijke plek in de buurt van een geaard stopcontact en een gemakkelijk toegankelijke koudwaterleiding.
   LET OP: Steek de stekker NIET in het stopcontact voordat het volledige installatiegedeelte is voltooid.
3. Plaats de achterkant van de dispenser niet dichter dan 20 cm van een muur en zorg voor een vrije luchtstroom tussen de muur en de waterdispenser.

De dispenser installeren

Om gevaar te voorkomen als gevolg van instabiliteit van het apparaat, moet het op zijn plaats worden bevestigd in overeenstemming met de instructies.

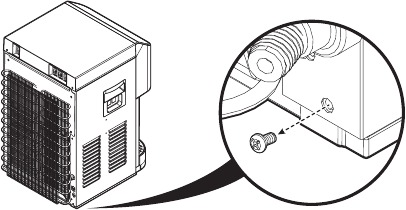

1. Draai de schroef los en verwijder deze aan de linker- of rechteronderkant van de dispenser.

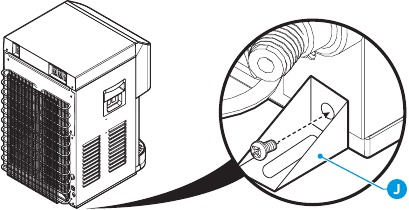

2. Gebruik deze schroef om de aardingsbeugel (J) op de linker- of rechteronderhoek van de waterdispenser te bevestigen.

3. Maak een gat in het oppervlak waar de waterdispenser wordt geïnstalleerd.
4. Bevestig de aardingsbeugel (J) aan het oppervlak door stevig vast te schroeven.


De filters en leidingen installeren

1. Klik de drie zwarte montagebeugels (H) op de bovenkant van de condensor.

2. Bevestig een filterbehuizing (F) aan de bovenkant van een montagebeugel (H).

3. Sluit de filterverbindingsbuis (A) aan op de filterbehuizing (F).

4. Schuif de volgende filterbehuizing (F) op de middelste montagebeugel (H) en sluit het andere uiteinde van de filterverbindingsbuis (A) aan.

5. Herhaal dit voor de derde filterbehuizing.
6. Sluit de afsluitklep met buis (B) aan op de linkerfilterbehuizing (F).

7. Sluit de filters (G) aan op de filterbehuizingen (F). Het sedimentfilter komt links, het pre-koolstoffilter in het midden en het koolstofblok rechts.

8. Voeg vergrendelclips (I) toe aan elke aansluiting waar aangegeven.

Aansluiten op de koudwatertoevoer

SLUIT DEZE WATERLEIDING NIET AAN OP EEN WARM WATERTOEVOERLEIDING. De watertoevoer naar het apparaat MOET afkomstig zijn van de KOUDWATERLEIDING. Het gebruik van HEET WATER zal uw filters ernstig beschadigen.

1. Sluit de koudwatertoevoer af en koppel vervolgens de koudwaterleiding los van de koudwatertoevoerleiding.

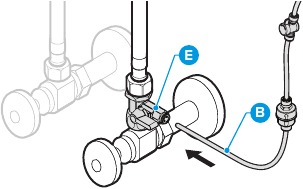

2. Sluit de toevoerwateradapter (E) aan op de koudwatertoevoerleiding.

3. Sluit de koudwaterleiding aan op de bovenkant van de toevoerwateradapter (E).
   OPMERKING: Een extra adaptermoer is inbegrepen bovenop de toevoerwateradapter (E) om te bevestigen aan een 3/8 inch of 1/2 inch toevoerleiding.
4. Snijd de afsluitklep met buis (B) door op de aangegeven plaats met behulp van de buissnijder (M).
5. Sluit de twee afgesneden uiteinden van de buis rechtstreeks aan op elk uiteinde van de drukreducerende klep (L). Zorg ervoor dat de pijl in de richting van de waterstroom naar de dispenser wijst wanneer de afsluitklep met buis (B) in de volgende stappen is aangesloten.

6. Steek de afsluitklep met buis (B) recht in het snelkoppelstuk van de toevoerwateradapter (E).

7. Trek voorzichtig aan de buis (B) om een ​​zekere verbinding met de toevoerwateradapter (E) te garanderen.


De filters doorspoelen en de installatie voltooien

Volg deze procedure telkens wanneer u uw filters vervangt.

Zorg ervoor dat de watertoevoer is afgesloten voordat u begint.

1. Sluit de rode filterspoelbuis (D) aan op de rechterfilterbehuizing (F).

2. Leg het open uiteinde van de filterspoelbuis (D) over een gootsteen of opvangbak om water op te vangen.
3. Zet de watertoevoer aan bij de hoofdbron en draai vervolgens de klep op de afsluitklepbuis (B) naar de stand Aan. Het filter doorspoelen zal beginnen. Laat het water uit de filterspoelbuis (D) en in de gootsteen/opvangbak stromen.
4. Spoel de filters minimaal 5 minuten door. De aanbevolen hoeveelheid is 1,5-3 gallons water (ongeveer 10 minuten) of totdat het water helder van uiterlijk is.
5. Sluit de watertoevoer af.
6. Verwijder de rode filterspoelbuis (D). Sluit de blauwe elleboogverbindingsbuis (C) aan op de rechterfilterbehuizing (F) en op het waterinlaatgat aan de achterkant van de dispenser.

7. Plaats vergrendelclips (I) aan de twee verbindingsuiteinden van de elleboogverbindingsbuis (C).

8. Zet de watertoevoer aan.

Bediening

Dit apparaat is getest en gereinigd voordat het werd verpakt en verzonden. Tijdens het transport kunnen stof en geuren zich ophopen in de tank en leidingen. Tap minstens een liter water af en gooi dit weg voordat u water drinkt.

De dispenser aan/uitzetten

Voordat u de verwarmings- en koelschakelaars activeert, moet u ervoor zorgen dat de tanks in de dispenser gevuld zijn met water om droge verwarming te voorkomen.

1. Steek de stekker van de dispenser in het stopcontact.
2. Houd de knoppen voor warm en koud water ingedrukt totdat er water begint te stromen.
3. Om het koelsysteem in te schakelen, zet u de koelschakelaar aan de achterkant van de dispenser in de stand Aan. De knop voor koud water aan de voorkant van de dispenser licht blauw op, wat aangeeft dat de dispenser water koelt. Het licht verandert in wit wanneer het koelproces is voltooid.
4. Om het verwarmingssysteem in te schakelen, zet u de verwarmingsschakelaar aan de achterkant van de dispenser in de stand Aan. De knop voor warm water aan de voorkant van de dispenser licht rood op, wat aangeeft dat de dispenser water verwarmt. Het licht verandert in wit wanneer het verwarmingsproces is voltooid.

De tijd instellen

1. Houd de pijltjestoetsen omhoog en omlaag tegelijkertijd 3 seconden ingedrukt of totdat de weergegeven tijd begint te knipperen.
2. Om het uur in te stellen, drukt u op de knop voor warm water. Het uur op de klok begint te knipperen. Gebruik de pijltjestoetsen omhoog en omlaag om naar het juiste uur te scrollen. Om de minuten in te stellen, drukt u op de knop voor koud water. De minuten op de klok beginnen te knipperen. Gebruik de pijltjestoetsen omhoog en omlaag om naar de juiste minuten te scrollen.
3. Druk op de vergrendelingsknop totdat de geselecteerde tijd niet meer knippert. De tijd is nu ingesteld.

Het temperatuurniveau van het koude water instellen

U kunt kiezen uit 3 verschillende temperatuurniveaus voor het tappen van koud water: C1 (koud), C2 (kouder) en C3 (koudst).

OPMERKING: Het standaard temperatuurniveau voor het tappen van koud water is C3 (koudst).

Om het temperatuurniveau voor het tappen van koud water te wijzigen, doet u het volgende:

1. Houd de pijl-omlaag-knop 3 seconden ingedrukt. De knop voor koud water en het tijdweergavescherm beginnen te knipperen.
2. Druk op de knop omhoog of omlaag om door de 3 opties te scrollen. Deze worden weergegeven als C1, C2 en C3. Nadat u het gewenste temperatuurniveau hebt bereikt, drukt u snel op de vergrendelingsknop. Het nieuwe niveau is nu ingesteld. Het duurt ongeveer 2 uur voordat het temperatuurbereik van het koude water is aangepast aan het nieuwe niveau. Tijdens het aanpassingsproces licht het koude water blauw op. Zodra het nieuwe niveau is bereikt, verandert het licht in wit.
   OPMERKING: De temperatuur van het koude water wordt gemeten in de koude opslagtank. Vanwege vele variabelen, waaronder, maar niet beperkt tot, de omgevingstemperatuur, de grootte/temperatuur van het waterreservoir, de interne verplaatsing van de opslagtank naar het tappunt, enz., zal het temperatuurbereik van het getapte water variëren van het aangegeven bereik.

Het temperatuurniveau van het warme water instellen

U kunt kiezen uit 3 verschillende temperatuurniveaus voor het tappen van warm water: H1 (warm), H2 (warmer) en H3 (warmst).

OPMERKING: Het standaard temperatuurniveau voor het tappen van warm water is H3 (warmst).

Om het temperatuurniveau voor het tappen van warm water te wijzigen, doet u het volgende:

1. Houd de pijl-omhoog-knop 3 seconden ingedrukt. De knop voor warm water en het tijdweergavescherm beginnen te knipperen.
2. Druk op de knop omhoog of omlaag om door de 3 opties te scrollen. Deze worden weergegeven als H1, H2 en H3. Nadat u het gewenste temperatuurniveau hebt bereikt, drukt u snel op de vergrendelingsknop. Het nieuwe niveau is nu ingesteld. Het duurt 15 tot 20 minuten voordat het temperatuurbereik van het warme water is aangepast aan het nieuwe niveau. Tijdens het aanpassingsproces licht het warme water rood op. Zodra het nieuwe niveau is bereikt, verandert het licht in wit.
   OPMERKING: De temperatuur van het warme water wordt gemeten in de warme opslagtank. Vanwege vele variabelen, waaronder, maar niet beperkt tot, de omgevingstemperatuur, de grootte/temperatuur van het waterreservoir, de interne verplaatsing van de opslagtank naar het tappunt, enz., zal het temperatuurbereik van het getapte water variëren van het aangegeven bereik.

Koud water en water op kamertemperatuur tappen

OPMERKING: Nadat u de stekker in het stopcontact hebt gestoken en het apparaat hebt ingeschakeld, duurt het ongeveer 1 uur voordat het water volledig is gekoeld.

1. Plaats een drinkglas of container onder de kraan en druk op de knop voor koud water om koud water te tappen of op de knop voor omgevingstemperatuur om water op kamertemperatuur te tappen.
2. Laat de knop los wanneer uw container vol is.

Het kinderslot uitschakelen en warm water tappen

Dit apparaat tapt water af bij temperaturen die ernstige brandwonden kunnen veroorzaken. Vermijd direct contact met heet water. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het tappen. Laat kinderen nooit warm water tappen zonder voldoende en direct toezicht. Schakel de verwarmingsfunctie uit door de verwarmingsschakelaar in de stand Uit te zetten.

OPMERKING: Nadat u de stekker in het stopcontact hebt gestoken en het apparaat hebt ingeschakeld, duurt het ongeveer 15-20 minuten voordat het water de hoogste temperatuur heeft bereikt.

1. Deze waterdispenser is uitgerust met een kinderbeveiliging om onbedoeld tappen te voorkomen. Om de kinderbeveiliging uit te schakelen, drukt u op de vergrendelingsknop.
2. Om warm water te tappen, plaatst u een drinkglas of container onder de kraan en drukt u op de knop voor warm water.
3. Laat de knop los wanneer uw container vol is. De knop voor warm water wordt automatisch weer vergrendeld.

Probleemoplossing

Reiniging en onderhoud

Deze dispenser werkt met een continue UV-reinigingscyclus.
Hij werkt 40 minuten (UV-pictogram op het display brandt), schakelt 140 minuten uit en schakelt vervolgens weer in zolang de dispenser is aangesloten en aan staat.

Vervangingsschema filters

De filters vervangen

Vervang de filters alleen door nieuwe filters die zijn ontworpen voor deze dispenser. Elk ander type filter beschadigt de machine en maakt de garantie ongeldig.

Wanneer het filterindicatielampje begint te knipperen, bereiken de filters het einde van hun levensduur. Wanneer het filterlevensduurindicatielampje constant brandt en de dispenser piept, zijn de filters verlopen en moeten ze onmiddellijk worden vervangen. Om te vervangen, doet u het volgende:

1. Sluit de watertoevoer af.
2. Verwijder de oude filters en vervang ze door nieuwe filters. Zorg ervoor dat de filters als volgt worden geïnstalleerd, van links naar rechts: sediment, pre carbon en carbon block.
3. Volg de instructies in "De filters doorspoelen" om uw nieuwe filters door te spoelen.
4. Na het vervangen van de filters houdt u de filterschakelaar (4) op de achterkant van de dispenser ongeveer 3 seconden ingedrukt om het filterindicatielampje te resetten en het piepen uit te schakelen. Laat de schakelaar los wanneer het piepen stopt.

Filterspecificaties

Sedimentfilter
(Verwijdering van sediment, vuil en roest)

Carbon Block-filter
(Laatste polijsting)

Pre Carbon-filter
(Vermindering van chloor, smaak en geur)

Verzorging en onderhoud

• Bewaar deze dispenser op een droge en koele plaats en vermijd direct zonlicht.
• Zorg ervoor dat de achterkant van de dispenser zich op minstens 20 cm van de muur bevindt.
• Zet de dispenser nooit op papier of schuim, dat water kan vasthouden en kruipstroom kan veroorzaken. Zet nooit iets brandbaars naast deze machine.
• Gebruik de dispenser niet buitenshuis of op een plaats waar hij door water kan worden bespat.
• Als de dispenser langer dan 24 uur niet wordt gebruikt, schakel dan de verwarmings- en koelschakelaars uit om stroom te besparen en laat al het resterende water weglopen.
• Als de watertoevoer wordt afgesloten, sluit dan de watertoevoer af en schakel de dispenser uit. Wanneer de watertoevoer weer is ingeschakeld, opent u de watertoevoer naar de dispenser opnieuw, schakelt u de dispenser in en laat u de dispenser lopen om sediment af te voeren.

Veiligheidsinformatie

Om het risico op letsel en materiële schade te verminderen, moet u deze handleiding volledig lezen voordat u de dispenser monteert, installeert en bedient.

Dit product geeft water af bij zeer hoge temperaturen. Onjuist gebruik kan persoonlijk letsel veroorzaken. Neem bij het gebruik van deze dispenser altijd elementaire veiligheidsmaatregelen in acht, waaronder de volgende:

• Voor gebruik moet deze dispenser correct zijn gemonteerd en geïnstalleerd in overeenstemming met deze handleiding.
• Alleen voor gebruik binnenshuis. Bewaar de waterdispenser op een droge plaats uit de buurt van direct zonlicht. NIET buitenshuis gebruiken.
• Installeer en gebruik alleen op een harde, vlakke en waterpas ondergrond.
• Plaats de waterdispenser NIET in een afgesloten ruimte of kast.
• Gebruik de dispenser NIET in de buurt van explosieve dampen.
• Gebruik alleen correct geaarde stopcontacten.
• Gebruik geen verlengsnoer.
• Pak altijd de stekker vast en trek hem recht uit het stopcontact. Trek de stekker nooit uit het stopcontact door aan het netsnoer te trekken.
• Gebruik de dispenser NIET als het snoer gerafeld of anderszins beschadigd is. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Dompel het snoer, de stekker of enig ander onderdeel van de dispenser NIET onder in water of andere vloeistoffen om elektrische schokken te voorkomen.
• Zorg ervoor dat de waterdispenser is losgekoppeld voordat u hem schoonmaakt.
• Laat kinderen nooit warm water tappen zonder goed en direct toezicht. Haal de stekker uit het stopcontact om te voorkomen dat kinderen de dispenser zonder toezicht gebruiken.
• Onderhoud mag alleen worden uitgevoerd door een gecertificeerde technicus.
• Het apparaat mag niet met een waterstraal worden gereinigd en is niet geschikt voor installatie in een ruimte waar een waterstraal kan worden gebruikt.

Houd ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij van obstructie.

Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die aanbevolen door de fabrikant.

• Dit apparaat moet werken in een omgeving met temperaturen van 4°C~40°C (39°F~104°F) en een luchtvochtigheid van ≤90%.
• Draai de machine nooit om of kantel hem niet meer dan 45°.
• Nadat u de dispenser hebt uitgeschakeld, laat u de dispenser 3 minuten stilstaan voordat u hem weer inschakelt.

UV-lichtbron. Koppel de stroomtoevoer naar UV-straling LOS VOORDAT u de afdekking opent.

• De UV-LED-lamp moet door de fabrikant worden gerepareerd.
• UV-LED-lamp modelnr. YB09-950-022, nominaal DC 24V, 0.17W±20%.
• De afvoer van de UV-LED-lamp moet worden uitgevoerd in overeenstemming met de lokale wet- en regelgeving.
