Brio CLCTPOU720UVF3X - Handleiding waterdispenser

Beoogd gebruik

Deze dispenser is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• Personeelskeukens, kantoren en andere werkomgevingen
• Boerderijen
• Klanten in hotels, motels en andere residentiële omgevingen
• Bed and breakfast-achtige omgevingen
• Catering en soortgelijke niet-retail toepassingen

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.

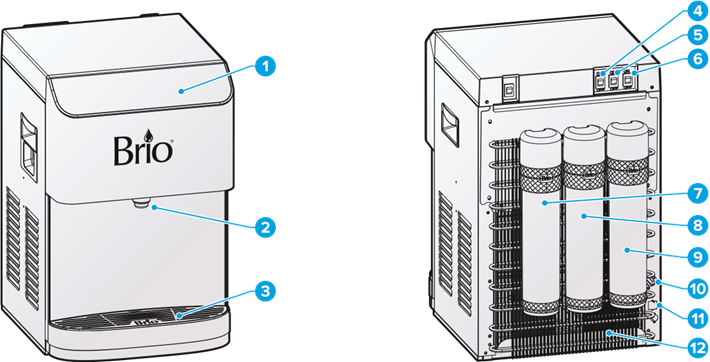

Productkenmerken

1. Aanraakscherm
2. Waterkraan
3. Lekbak
4. Filter reset-schakelaar
5. Nachtlamp schakelaar
6. Koudwaterschakelaar
7. Warmwaterschakelaar
8. Sedimentfilter
9. Pre-koolstoffilter
10. Koolstofblokfilter
11. Afvoer
12. Waterinlaat
13. Condensor

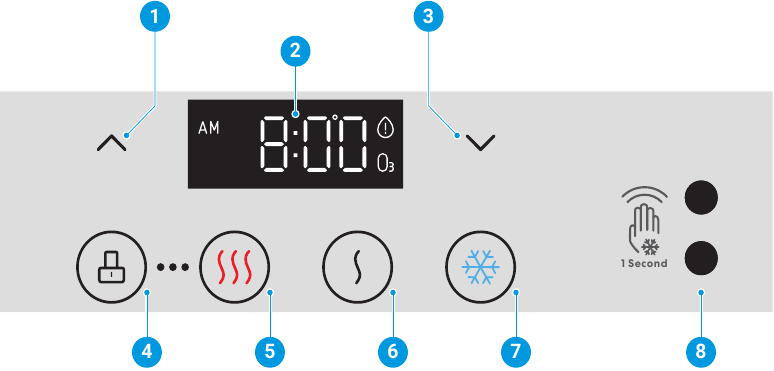

Beschrijving aanraakscherm

1. Pijl omhoog-knop – Druk hierop om de tijd op de klok in te stellen en de temperatuurinstellingen te verhogen.
2. Klok-/temperatuurweergave – Geeft de tijd en de watertemperatuurinstelling voor warm en koud water weer en geeft ook aan wanneer filters moeten worden vervangen.
3. Pijl omlaag-knop – Druk hierop om de tijd op de klok in te stellen en de temperatuurinstellingen te verlagen.
4. Ontgrendelknop – Druk hierop om het warme water te ontgrendelen en om de temperatuur- en tijdinstellingen te bevestigen.
5. Warmwaterknop – Druk hierop om warm water te tappen.
6. Omgevingstemperatuur waterknop – Druk hierop om water op kamertemperatuur te tappen.
7. Koudwaterknop – Druk hierop om koud water te tappen
8. Touchless Motion Sensor - Houd uw hand 1 seconde boven de sensor om koud water te tappen.

Productafmetingen

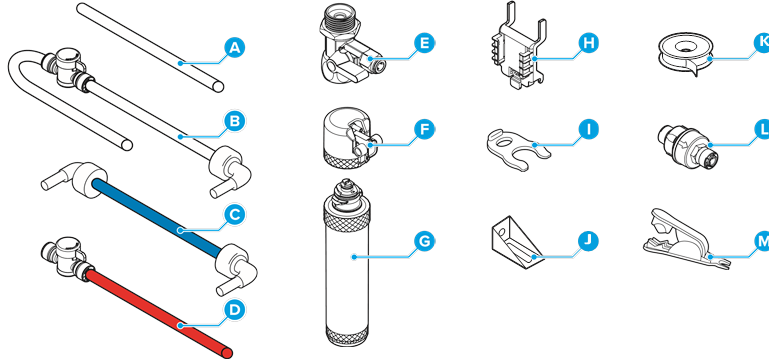

Inhoud verpakking

Benodigde materialen

Schroevendraaier

Steeksleutel

Installatie

Bepaal de installatielocatie

1. Plaats de dispenser rechtop.

2. Plaats de dispenser op een harde en vlakke ondergrond op een koele, schaduwrijke plek in de buurt van een geaard stopcontact.
   LET OP: Steek de stekker NIET in het stopcontact voordat de volledige installatiesectie is voltooid.
3. Plaats de achterkant van de dispenser niet dichter dan 20 cm (8 inch) van een muur en zorg voor een vrije luchtstroom tussen de muur en de waterdispenser.

De dispenser installeren

Om gevaar als gevolg van instabiliteit van het apparaat te voorkomen, moet het op zijn plaats worden vastgezet volgens de instructies.

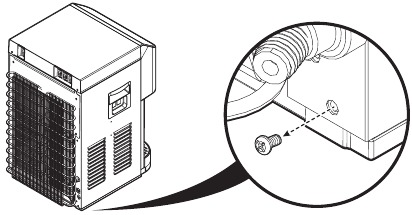

1. Maak de schroef aan de linker- of rechteronderkant van de dispenser los en verwijder deze.

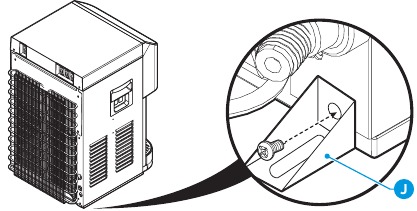

2. Gebruik deze schroef om de aardingsbeugel (J) aan de linker- of rechteronderhoek van de waterdispenser te bevestigen.

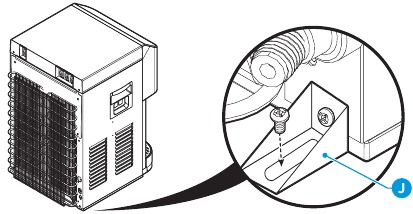

3. Maak een gat in het oppervlak waar de waterdispenser wordt geïnstalleerd.
4. Bevestig de aardingsbeugel (J) op het oppervlak door stevig vast te schroeven.


De filters en slangen installeren

1. Klik de drie zwarte montagebeugels (H) op de bovenkant van de condensor.

2. Bevestig één filterbehuizing (F) aan de bovenkant van een montagebeugel (H).

3. Sluit de filteraansluitslang (A) aan op de filterbehuizing (F).

4. Schuif de volgende filterbehuizing (F) op de middelste montagebeugel (H) en sluit het andere uiteinde van de filteraansluitslang (A) aan.
5. Herhaal dit voor de derde filterbehuizing.

6. Sluit het afsluitventiel met slang (B) aan op de linker filterbehuizing (F).

7. Plaats de filters (G) in de filterbehuizingen (F). Het sedimentfilter komt links, het pre-koolstoffilter in het midden en het post-koolstoffilter rechts.
8. Voeg filterklemmen (I) toe aan elke verbinding waar aangegeven.


Aansluiten op de koudwatertoevoer

SLUIT DEZE WATERLEIDING NIET AAN OP EEN WARM WATERTOEVOERLEIDING.
De watertoevoer naar het apparaat MOET afkomstig zijn van de KOUD WATERLEIDING. Het gebruik van WARM WATER zal uw filters ernstig beschadigen.

1. Schakel de huidige koudwatertoevoerleiding uit en koppel deze vervolgens los.

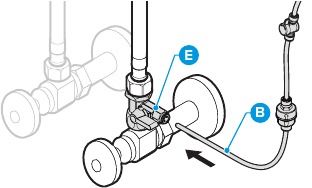

2. Sluit de wateraanvoeradapter (E) aan op de koudwatertoevoerleiding.
3. Sluit de koudwatertoevoerleiding aan op de wateraanvoeradapter (E).

   OPMERKING: Er is een extra adaptermoer bovenop de wateraanvoeradapter (E) meegeleverd om te bevestigen aan een 3/8 inch of 1/2 inch aanvoerleiding.
4. Snijd het afsluitventiel met slang (B) af waar aangegeven met behulp van de slangsnijder (M).
5. Sluit de twee afgesneden uiteinden van de slang rechtstreeks aan op elk uiteinde van het drukreduceerventiel (L). Zorg ervoor dat de pijl naar de waterstroom in de dispenser wijst wanneer het afsluitventiel met slang (B) in de volgende stappen wordt aangesloten.

6. Steek het afsluitventiel met slang (B) recht in het snelkoppelstuk van de wateraanvoeradapter (E).

7. Trek voorzichtig aan de slang (B) om een veilige verbinding met de wateraanvoeradapter (E) te garanderen.


De filters spoelen en de installatie voltooien

Volg deze procedure telkens wanneer u uw filters vervangt.

Zorg ervoor dat de watertoevoer is uitgeschakeld voordat u begint.

1. Sluit de rode filterspoelslang (D) aan op de rechter filterbehuizing (F).

2. Leg het open uiteinde van de filterspoelslang (D) over een gootsteen of bak om water op te vangen.
3. Draai de watertoevoer open bij de hoofdbron en het afsluitventiel met slang (B). Laat het water uit de filterspoelslang (D) en in de gootsteen/bak stromen.
4. Spoel de filters minimaal 5 minuten. De aanbevolen snelheid is 6-11 liter water (ongeveer 10 minuten) of totdat het water helder van kleur is.
5. Sluit de klep bij de waterbron.
6. Verwijder de rode filterspoelslang (D). Sluit de blauwe elleboogstukslang (C) aan op de rechter filterbehuizing (F) en op het waterinlaatgat aan de achterkant van de dispenser.

7. Plaats filterklemmen (I) aan de twee verbindingsuiteinden van de elleboogstukslang (C).

8. Draai de hoofdwatertoevoer open.

Bediening

Dit apparaat is getest en gereinigd voor het werd verpakt en verzonden. Tijdens het transport kunnen stof en geurtjes zich ophopen in de tank en leidingen. Tap minstens een liter water af en gooi het weg voordat u water drinkt.

De dispenser in-/uitschakelen

Voordat u de warme en koude schakelaars activeert, moet u ervoor zorgen dat de tanks in de dispenser gevuld zijn met water om droogverhitting te voorkomen.

1. Steek de stekker van de dispenser in het stopcontact en zet de aan/uit-schakelaar op Aan.
2. Laat water door de kraan lopen tot er water uit begint te komen.
3. Om het koelsysteem in te schakelen, zet u de koelschakelaar aan de achterkant van de dispenser in de stand Aan. De koudwaterknop aan de voorkant van de dispenser licht blauw op, wat aangeeft dat de dispenser water koelt. Het lampje gaat uit wanneer het koelproces is voltooid.
4. Om het verwarmingssysteem in te schakelen, zet u de verwarmingsschakelaar aan de achterkant van de dispenser in de stand Aan. De warmwaterknop aan de voorkant van de dispenser licht rood op, wat aangeeft dat de dispenser water verwarmt. Het lampje gaat uit wanneer het verwarmingsproces is voltooid.

De klok instellen

1. Houd de pijltjestoetsen omhoog en omlaag 3 seconden ingedrukt totdat de klokweergave begint te knipperen.
2. Druk op de koudwaterknop om de minuut in te stellen en op de warmwaterknop om het uur in te stellen. Gebruik de pijltjestoetsen omhoog en omlaag om te scrollen totdat de juiste minuut/uur wordt weergegeven.
3. Druk op de warmwatervergrendelknop als u klaar bent.

De instelling voor de koude temperatuur instellen

1. Houd de pijltjestoets omlaag 3 seconden ingedrukt totdat de koudwaterknop begint te knipperen en de huidige koudwatertemperatuur op het display verschijnt.
2. Gebruik de pijltjestoetsen omhoog en omlaag om naar de gewenste koudwatertemperatuur te scrollen. Het bereik is 39˚F tot 59˚F (4˚C tot 15˚C).
3. Druk op de vergrendelknop als u klaar bent. De temperatuur stopt met knipperen en de tijd wordt weergegeven.

De instelling voor de warme temperatuur instellen

1. Houd de pijltjestoets omhoog 3 seconden ingedrukt totdat de warmwaterknop begint te knipperen en de huidige warmwatertemperatuur op het display verschijnt.
2. Gebruik de pijltjestoetsen omhoog en omlaag om naar de gewenste warmwatertemperatuur te scrollen. Het bereik is 174˚F tot 194˚F (79˚C tot 90˚C).
3. Druk op de vergrendelknop als u klaar bent. De temperatuur stopt met knipperen en de tijd wordt weergegeven.

Koud water en water op kamertemperatuur tappen

OPMERKING: Het duurt ongeveer 1 uur na het inpluggen en inschakelen voordat het water volledig is gekoeld.

1. Plaats een drinkglas of container onder de kraan en druk op de koudwaterknop om koud water te tappen of op de omgevingswaterknop om water op kamertemperatuur te tappen.
2. Laat de knop los wanneer uw container vol is.

Warm water tappen en de kinderbeveiliging activeren

Dit apparaat tapt water af met temperaturen die ernstige brandwonden kunnen veroorzaken. Vermijd direct contact met warm water. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het tappen. Sta kinderen nooit toe om warm water te tappen zonder correct en direct toezicht. Schakel de verwarmingsfunctie uit door de verwarmingsschakelaar in de stand Uit te zetten.

OPMERKING: Het duurt ongeveer 15-20 minuten na het inpluggen en inschakelen voordat het water zijn heetste temperatuur bereikt.

1. Deze waterdispenser is uitgerust met een kinderbeveiliging om onbedoeld tappen te voorkomen. Om de kinderbeveiliging uit te schakelen, drukt u op de vergrendelknop.
2. Om warm water te tappen, plaatst u een drinkglas of container onder de kraan en drukt u op de warmwaterknop.
3. Laat de knop los wanneer uw container vol is.

Probleemoplossing

Reiniging en onderhoud

Deze dispenser werkt op een continue UV-reinigingscyclus.

Het werkt 40 minuten (het UV-pictogram op het display is aan), schakelt 140 minuten uit en schakelt vervolgens weer in zolang de dispenser is aangesloten en aan staat.

Vervangingsschema filter

De filters vervangen

Vervang de filters alleen door nieuwe filters die voor deze dispenser zijn ontworpen. Elk ander type filter beschadigt de machine en maakt de garantie ongeldig.

Wanneer een filter het einde van zijn levensduur nadert, begint het rode indicatielampje te knipperen. Wanneer de filter het einde van zijn levensduur heeft bereikt, blijft het indicatielampje rood branden. Om filters te vervangen:

1. Sluit de watertoevoer af.
2. Verwijder de oude filters en vervang ze door nieuwe filters. Zorg ervoor dat het sedimentfilter zich aan de linkerkant bevindt en het carbonblockfilter zich aan de rechterkant bevindt.
3. Volg de instructies in stap 5 - De filters doorspoelen en de installatie voltooien - om uw nieuwe filters door te spoelen.
4. Houd de filterreset-schakelaar aan de achterkant van het apparaat 3 seconden ingedrukt totdat het herinneringslampje voor de levensduur van de filter uitgaat.

Filterspecificaties

Sedimentfilter
(Verwijdering van sediment, vuil en roest)

Pre-carbon Filter
(Verwijdering van smaak en onzuiverheden)

Post Carbon Filter
(Verwijdering van smaak en onzuiverheden)

Verzorging en onderhoud

• Bewaar deze dispenser op een droge en koele plaats en vermijd direct zonlicht.
• Zorg ervoor dat de achterkant van de dispenser zich minstens 20 cm (8 inch) van de muur bevindt.
• Zet de dispenser nooit op papier of schuim, dat water kan vasthouden en vervolgens kruip kan veroorzaken. Zet nooit iets ontvlambaars naast deze machine.
• Gebruik de dispenser niet buiten of op een plaats waar hij kan worden bespat met water.
• Als de dispenser langer dan 24 uur niet wordt gebruikt, schakel dan de verwarmingsschakelaar of de koelschakelaar uit om stroom te besparen en resterend water af te tappen.
• Als de watertoevoer is afgesloten, sluit dan de watertoevoer af en schakel de dispenser uit. Wanneer de watertoevoer weer is ingeschakeld, opent u de watertoevoer naar de dispenser opnieuw, schakelt u de dispenser in en laat u de dispenser draaien om sediment af te voeren.

Veiligheidsinformatie

Om het risico op letsel en materiële schade te verminderen, moet u deze hele handleiding lezen voordat u de dispenser monteert, installeert en bedient.

Dit product geeft water af op zeer hoge temperaturen. Onjuist gebruik kan persoonlijk letsel veroorzaken. Neem bij het bedienen van deze dispenser altijd elementaire veiligheidsmaatregelen in acht, waaronder de volgende:

• Voor gebruik moet deze dispenser correct gemonteerd en geïnstalleerd zijn in overeenstemming met deze handleiding.
• Uitsluitend voor gebruik binnenshuis. Bewaar de waterdispenser op een droge plaats, uit de buurt van direct zonlicht. NIET buitenshuis gebruiken.
• Installeer en gebruik uitsluitend op een harde, vlakke en egale ondergrond.
• Plaats de waterdispenser NIET in een afgesloten ruimte of kast.
• Bedien de dispenser NIET in de buurt van explosieve dampen.
• Gebruik alleen correct geaarde stopcontacten.
• Gebruik geen verlengsnoer.
• Pak altijd de stekker vast en trek deze recht uit het stopcontact. Trek de stekker nooit uit het stopcontact door aan het netsnoer te trekken.
• Gebruik de dispenser NIET als het snoer gerafeld of anderszins beschadigd is. Als het voedingssnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Dompel het snoer, de stekker of enig ander onderdeel van de dispenser NIET onder in water of andere vloeistoffen om elektrische schokken te voorkomen.
• Zorg ervoor dat de waterdispenser is losgekoppeld voordat u deze schoonmaakt.
• Laat kinderen nooit heet water tappen zonder correct en direct toezicht. Haal de stekker uit het stopcontact om onbeheerd gebruik door kinderen te voorkomen.
• Service mag alleen worden uitgevoerd door een gecertificeerde technicus.
• Het apparaat mag niet met een waterstraal worden gereinigd en is niet geschikt voor installatie in een ruimte waar een waterstraal kan worden gebruikt.

Houd ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij van obstructie.

Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan die worden aanbevolen door de fabrikant.

• Dit apparaat moet werken in een omgeving met temperaturen van 4°C~40°C (39°F~104°F) en een luchtvochtigheid van ≤90%.
• Draai de machine nooit ondersteboven en kantel deze niet meer dan 45°.
• Nadat u de dispenser hebt uitgeschakeld, laat u de dispenser 3 minuten stilstaan voordat u hem weer inschakelt.
