Brio CLCTPOU520UVF2 - Handleiding waterdispenser

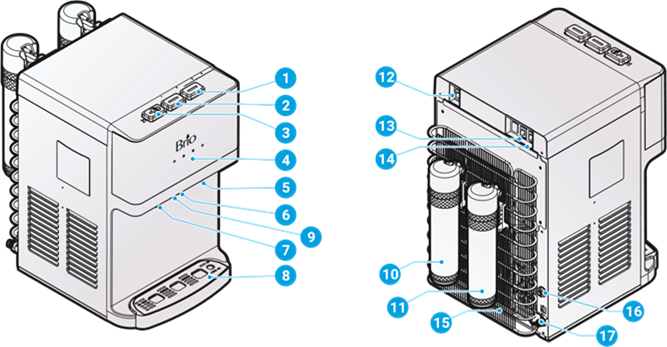

Productkenmerken

1. Knop koud water
2. Knop water op kamertemperatuur
3. Knop warm water
4. Indicatorpaneel
5. Kraan koud water
6. Kraan water op kamertemperatuur
7. Kraan warm water
8. Lekbak
9. Nachtlampje
10. Sedimentfilter
11. Koolstoffilter

12. Schakelaar nachtlampje
13. Schakelaar koud water
14. Schakelaar warm water
15. Condensor
16. Waterinlaatgat
17. Warmwateruitlaat

Productafmetingen

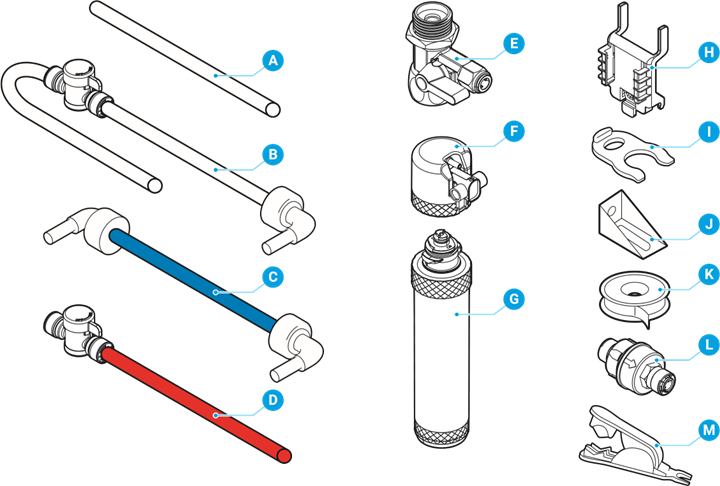

Inhoud van de verpakking

Benodigde materialen

Installatie

1. Bepaal de installatielocatie

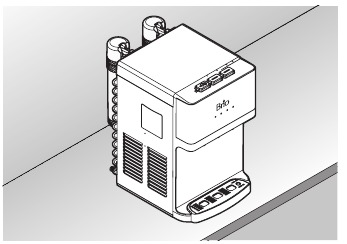

   1. Plaats de dispenser rechtop.
   2. Plaats de dispenser op een harde en vlakke ondergrond op een koele, schaduwrijke locatie in de buurt van een geaard stopcontact.
      LET OP: Steek de stekker NIET in het stopcontact voordat de volledige installatie is voltooid.
   3. Plaats de achterkant van de dispenser op minimaal 20 cm van een muur en zorg voor vrije luchtstroom tussen de muur en de waterdispenser.
2. Installeer de dispenser

   Om gevaar door instabiliteit van het apparaat te voorkomen, moet het op zijn plaats worden bevestigd in overeenstemming met de instructies.

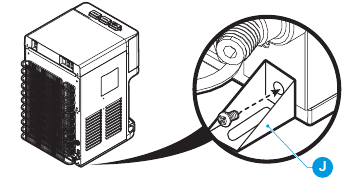

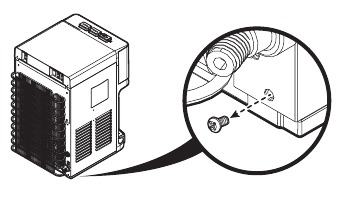

   1. Draai de schroef los en verwijder deze aan de linker- of rechteronderkant van de dispenser.

   2. Gebruik deze schroef om de aardingsbeugel (J) aan de linker- of rechteronderhoek van de waterdispenser te bevestigen.

   3. Maak een gat in het oppervlak waar de waterdispenser wordt geïnstalleerd.

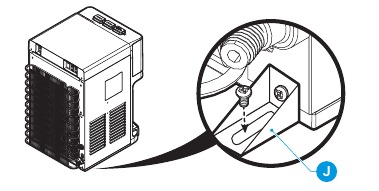

   4. Bevestig de aardingsbeugel (J) op het oppervlak door stevig vast te schroeven.

3. Installeer de filters en slangen

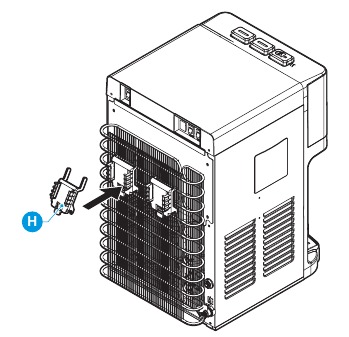

   1. Klik de twee zwarte montagebeugels (H) op de bovenkant van de condensor.

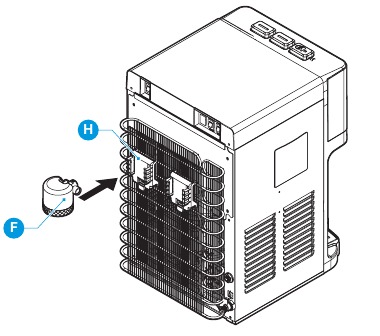

   2. Bevestig een filterbehuizing (F) aan de bovenkant van een montagebeugel (H).

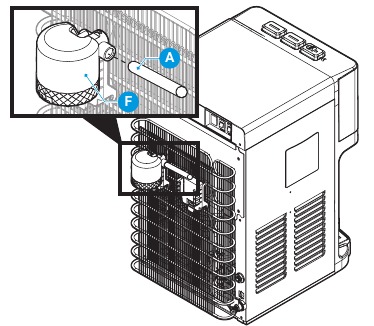

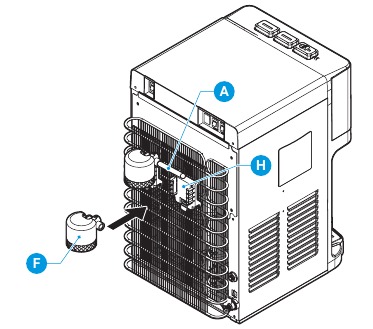

   3. Sluit de aansluitslang filter (A) aan op de filterbehuizing (F).

   4. Schuif de andere filterbehuizing (F) op de resterende montagebeugel (H) en sluit het andere uiteinde van de aansluitslang filter (A) aan.

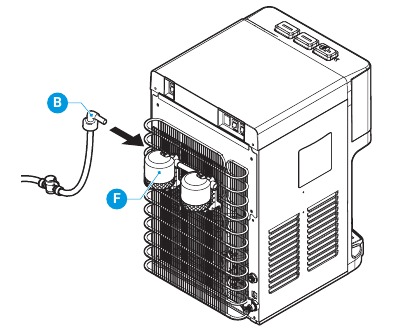

   5. Sluit de afsluiterslang met slang (B) aan op de linkerfilterbehuizing (F).

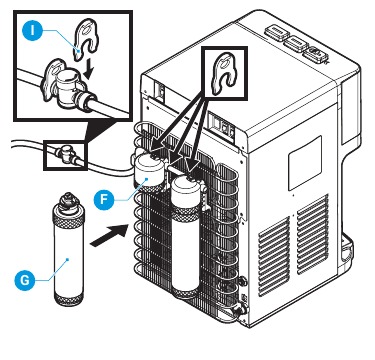

   6. Plaats de filters (G) in de filterbehuizingen (F). Het sedimentfilter zit links, het koolstoffilter rechts.

   7. Plaats filterklemmen (I) op elke verbinding waar aangegeven.
4. Aansluiten op de koudwatertoevoer

   SLUIT DEZE WATERLEIDING NIET AAN OP EEN WARM WATERTOEVOERLEIDING. De watertoevoer naar het apparaat MOET afkomstig zijn van de KOUD WATERLEIDING. Het gebruik van WARM WATER zal uw filters ernstig beschadigen.
   1. Schakel de huidige koudwatertoevoerleiding uit en koppel deze los.

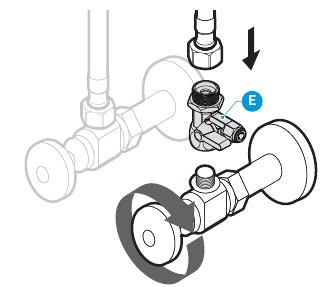

   2. Sluit de wateraanvoeradapter (E) aan op de koudwatertoevoerleiding.

   3. Sluit de koudwatertoevoerleiding aan op de wateraanvoeradapter (E).
      OPMERKING: Er is een extra adaptermoer meegeleverd bovenop de wateraanvoeradapter (E) om aan te sluiten op een aanvoerleiding van 3/8 inch of 1/2 inch.
   4. Knip de afsluiterslang met slang (B) af waar aangegeven met de slangsnijder (M).
   5. Sluit de twee afgesneden uiteinden van de slang rechtstreeks aan op elk uiteinde van het drukreduceerventiel (L). Zorg ervoor dat de pijl naar de waterstroom in de dispenser wijst wanneer de afsluiterslang met slang (B) in de volgende stappen is aangesloten.

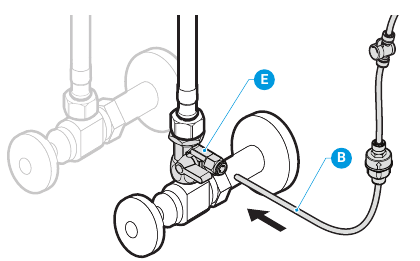

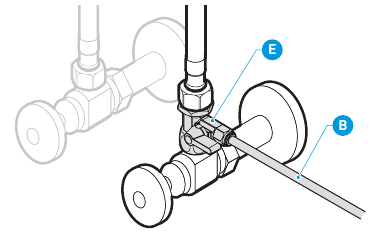

   6. Steek de afsluiterslang met slang (B) recht in het snelkoppelingsstuk van de wateraanvoeradapter (E).

   7. Trek voorzichtig aan de slang (B) om een ​​veilige verbinding met de wateraanvoeradapter (E) te garanderen.

5. Spoel de filters en voltooi de installatie

   Volg deze procedure telkens wanneer u uw filters vervangt.

   Zorg ervoor dat de watertoevoer is uitgeschakeld voordat u begint.

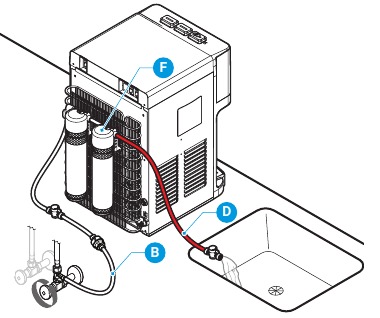

   1. Sluit de rode filterslang (D) aan op de rechterfilterbehuizing (F).

   2. Leg het open uiteinde van de filterslang (D) over een gootsteen of bak om water op te vangen.
   3. Zet de watertoevoer aan bij de hoofdbron en de afsluiterslang met slang (B). Laat het water uit de filterslang (D) en in de gootsteen/bak stromen.
   4. Spoel de filters minimaal 5 minuten. De aanbevolen snelheid is 5,5-11 liter water (ongeveer 10 minuten) of totdat het water helder van kleur is.
   5. Sluit de klep bij de waterbron.

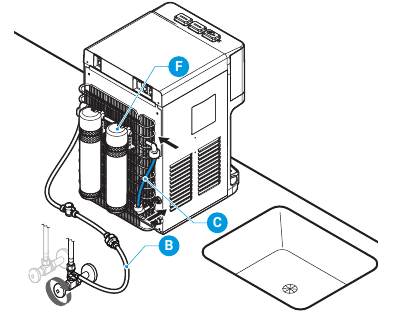

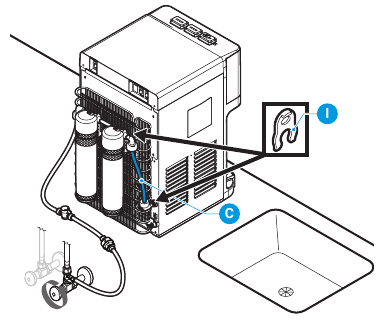

   6. Verwijder de rode filterslang (D). Sluit de blauwe elleboogverbinding (C) aan op de rechterfilterbehuizing (F) en op het waterinlaatgat aan de achterkant van de dispenser.

   7. Plaats filterklemmen (I) aan de twee aansluitende uiteinden van de elleboogverbinding (C).

   8. Zet de hoofdwatertoevoer aan.

Bediening

Dit apparaat is getest en gereinigd voor verpakking en verzending. Tijdens het transport kunnen stof en geuren zich ophopen in de tank en leidingen. Tap en verwijder minstens een liter water voordat u water drinkt.

De dispenser in-/uitschakelen

1. Steek de stekker van de dispenser in het stopcontact en zet de aan/uit-schakelaar op Aan.
2. Laat water door de koude en warme waterkranen lopen totdat er water uit begint te komen.
3. Om het koelsysteem in te schakelen, zet u de koelschakelaar in de stand Aan.
4. Om het verwarmingssysteem in te schakelen, zet u de verwarmingsschakelaar in de stand Aan.

Koud water tappen
OPMERKING: Het duurt ongeveer 1 uur na het inpluggen en inschakelen voordat het water volledig gekoeld is. Het koellampje gaat uit zodra het water volledig gekoeld is.

1. Druk een drinkglas of container tegen de koudwaterkraan om koud water te tappen.
2. Laat los wanneer uw container vol is.

Warm water tappen en kinderbeveiliging activeren

Dit apparaat geeft water af bij temperaturen die ernstige brandwonden kunnen veroorzaken. Vermijd direct contact met warm water. Houd kinderen en huisdieren uit de buurt van het apparaat tijdens het tappen. Laat kinderen nooit warm water tappen zonder adequaat en direct toezicht. Schakel de verwarmingsfunctie uit door de verwarmingsschakelaar in de stand Uit te zetten.
OPMERKING: Het duurt ongeveer 15-20 minuten na het inpluggen en inschakelen voordat het water zijn heetste temperatuur bereikt. Het verwarmingslampje gaat uit zodra het water volledig is opgewarmd.

1. Deze waterdispenser is uitgerust met een kinderbeveiliging om onbedoeld tappen te voorkomen. Om het tappen van warm water mogelijk te maken, houdt u de rode vergrendelknop ingedrukt en drukt u vervolgens uw mok of container tegen de hendel direct onder de rode vergrendelknop.
2. Laat de hendel los zodra uw container vol is.

Probleemoplossing

Reiniging en onderhoud

De dispenser reinigen

Zorg er voor het reinigen voor dat de aan/uit-schakelaar in de O (uit) stand staat en haal de stekker van de waterdispenser uit het stopcontact.

Deze dispenser bevat UV-technologie die helpt om uw dispenser schoon te houden. Als u uw dispenser echter om welke reden dan ook moet reinigen, volgt u deze stappen:

1. Verwijder het resterende water uit de reservoirs in de dispenser door water te tappen uit de warme en koude kranen in een kan of emmer.

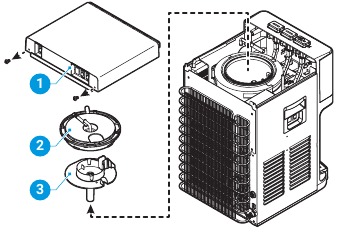

2. Verwijder de bovenklep (1), de koudwatertankklep (2) en de scheider (3).
3. Spoel de scheider (3) af in de gootsteen en veeg hem schoon met een zachte doek.

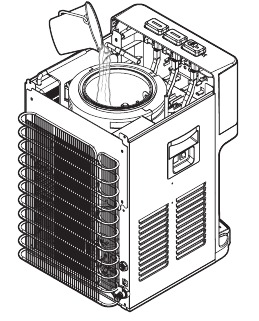

4. Maak een reinigingsoplossing van 0,3 gallon azijn en 0,3 gallon warm kraanwater. Laat de reinigingsoplossing in het reservoir lopen en minstens 10 minuten staan.

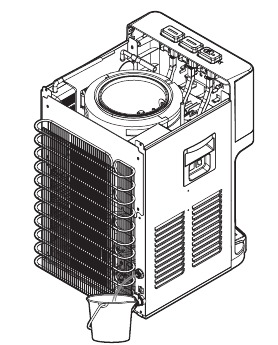

5. Plaats een grote emmer onder de afvoeropening aan de achterkant van de dispenser.
6. Verwijder de afvoerklep en laat het water weglopen.
7. Plaats de afvoerklep, de scheider, de koudwatertankklep en de bovenklep terug na het aftappen. Zorg ervoor dat alle watertoevoeraansluitingen goed zijn aangesloten.
8. Steek de stekker van de dispenser terug in het stopcontact en zet hem aan.


Schema voor filtervervanging

De filters vervangen

Vervang de filters alleen door nieuwe filters die voor deze dispenser zijn ontworpen. Elk ander type filter zal de machine beschadigen en de garantie ongeldig maken.
Wanneer een filter het einde van zijn levensduur nadert, begint het rode indicatielampje te knipperen. Wanneer de filter het einde van zijn levensduur heeft bereikt, blijft het indicatielampje rood branden. Om filters te vervangen:

1. Sluit de watertoevoer af.
2. Verwijder de oude filters en vervang ze door nieuwe filters. Zorg ervoor dat het sedimentfilter zich aan de linkerkant bevindt en het koolstoffilterblok zich aan de rechterkant bevindt.
3. Om uw nieuwe filters door te spoelen, volgt u de instructies in Stap 5 - Spoel de filters door en voltooi de installatie.
4. Druk op de filterresetknop totdat het rode indicatielampje uitgaat.

Filterspecificaties

Sedimentfilter (Verwijdering van sediment, vuil en roest)

Koolstoffilter (Verwijdering van smaak en onzuiverheden)

Verzorging en onderhoud

• Bewaar deze dispenser op een droge en koele plaats en vermijd direct zonlicht.
• Zorg ervoor dat de achterkant van de dispenser minstens 20 cm van de muur verwijderd is.
• Zet de dispenser nooit op papier of schuim, dat water kan vasthouden en kruipstroom kan veroorzaken. Zet nooit iets brandbaars naast dit apparaat.
• Gebruik de dispenser niet buitenshuis of op een plaats waar er water op kan spatten.
• Als de dispenser langer dan 24 uur niet wordt gebruikt, schakel dan de verwarmingsschakelaar of de koelschakelaar uit om stroom te besparen en het resterende water af te tappen.
• Als de watertoevoer wordt afgesloten, sluit dan de watertoevoer af en schakel de dispenser uit. Wanneer de watertoevoer weer is ingeschakeld, heropent u de watertoevoer naar de dispenser, zet u de dispenser aan en laat u de dispenser draaien om sediment af te voeren.

Veiligheidsinformatie

Om het risico op letsel en schade aan eigendommen te verminderen, moet u deze hele handleiding lezen voordat u de dispenser monteert, installeert en bedient.

Dit product geeft water af bij zeer hoge temperaturen. Onjuist gebruik kan leiden tot persoonlijk letsel. Neem bij het bedienen van deze dispenser altijd de elementaire veiligheidsmaatregelen in acht, waaronder de volgende:

• Voor gebruik moet deze dispenser correct worden gemonteerd en geïnstalleerd in overeenstemming met deze handleiding.
• Uitsluitend voor gebruik binnenshuis. Bewaar de waterdispenser op een droge plaats, uit de buurt van direct zonlicht. NIET buitenshuis gebruiken.
• Alleen installeren en gebruiken op een harde, vlakke en horizontale ondergrond.
• Plaats de waterdispenser NIET in een afgesloten ruimte of kast.
• Bedien de dispenser NIET in de buurt van explosieve dampen.
• Gebruik alleen correct geaarde stopcontacten.
• Gebruik geen verlengsnoer.
• Pak altijd de stekker vast en trek hem recht uit het stopcontact. Trek de stekker nooit uit het stopcontact door aan het netsnoer te trekken.
• Gebruik de dispenser NIET als het snoer gerafeld of anderszins beschadigd is. Als het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, zijn servicevertegenwoordiger of vergelijkbaar gekwalificeerde personen om gevaar te voorkomen.
• Dompel het snoer, de stekker of enig ander onderdeel van de dispenser NIET onder in water of andere vloeistoffen om elektrische schokken te voorkomen.
• Zorg ervoor dat de waterdispenser is losgekoppeld voordat u hem schoonmaakt.
• Laat kinderen nooit heet water tappen zonder toezicht en directe begeleiding. Haal de stekker uit het stopcontact om onbeheerd gebruik door kinderen te voorkomen.
• Onderhoud mag alleen worden uitgevoerd door een gecertificeerde technicus.
• Het apparaat mag niet worden gereinigd met een waterstraal en is niet geschikt voor installatie in een ruimte waar een waterstraal kan worden gebruikt.

Houd ventilatieopeningen in de behuizing van het apparaat of in de ingebouwde structuur vrij van obstructie.

Gebruik geen mechanische apparaten of andere middelen om het ontdooiproces te versnellen, anders dan aanbevolen door de fabrikant.

• Dit apparaat moet werken in een omgeving met temperaturen van 4°C~40°C (39°F~104°F) en een luchtvochtigheid van ≤90%.
• Draai de machine nooit ondersteboven en kantel hem niet meer dan 45°.
• Nadat u de dispenser hebt uitgeschakeld, laat u de dispenser 3 minuten rusten voordat u hem weer inschakelt.

Beoogd gebruik

Dit apparaat is bedoeld voor gebruik in huishoudelijke en soortgelijke toepassingen, zoals:

• Personeelskeukens in winkels, kantoren en andere werkomgevingen
• Boerderijen
• Klanten in hotels, motels en andere residentiële omgevingen
• Bed and breakfast-achtige omgevingen
• Catering en soortgelijke niet-winkeltoepassingen

Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde fysieke, zintuiglijke of mentale vermogens, of gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het gebruik van het apparaat door een persoon die verantwoordelijk is voor hun veiligheid.
