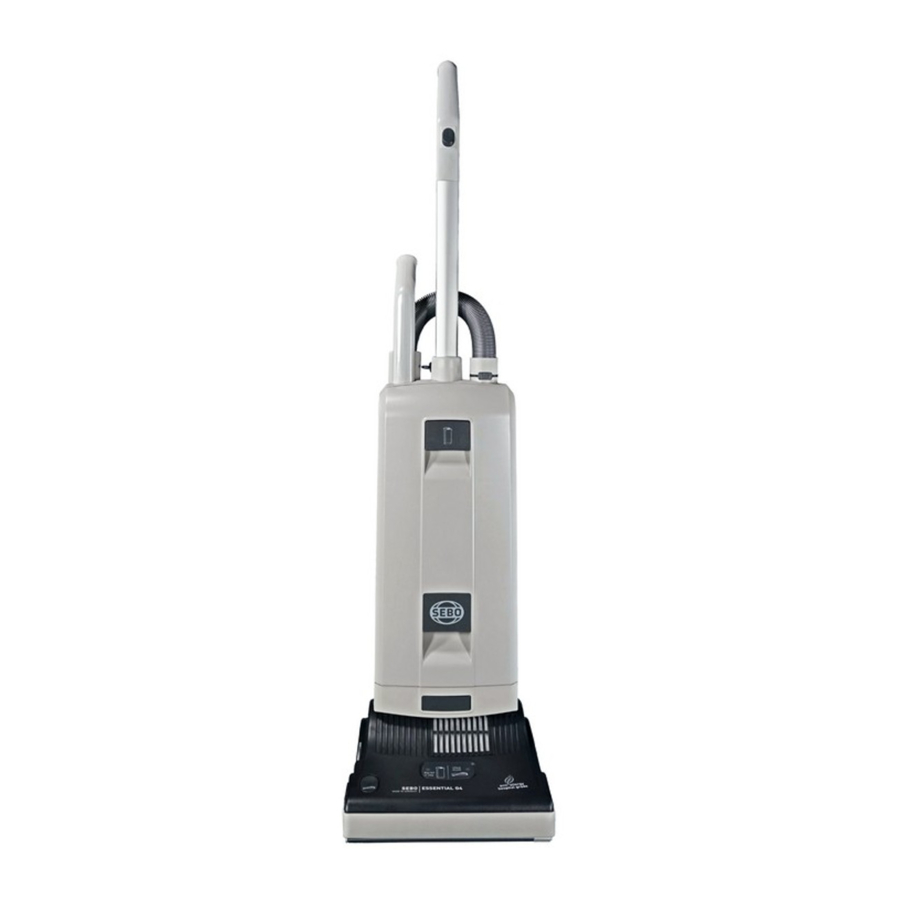

Sebo ESSENTIAL G4, ESSENTIAL G5 - Handleiding stofzuiger

TECHNISCHE DETAILS

Stofzuigermotor	1300 watt (12 ampère)
Waterkolom (bij motor)	92,5 inch H2O
Luchtstroom (bij motor)	103,8 CFM
Capaciteit filterzak	1,4 gal.
Geluidsniveau	69 dBA
Gewicht behuizing	G4-16,9 lbs / G5-17,1 lbs
Motorbeveiliging	thermische beveiliging
Werkbreedte	G4-12 inch / G5-15 inch
Borstelaandrijving	getande riem
Borstelsnelheid	3100 rpm
Vloeraanpassing	handmatig
Lengte snoer	40 voet
Radio-onderdrukking	EN 55014 Verf. 242/91

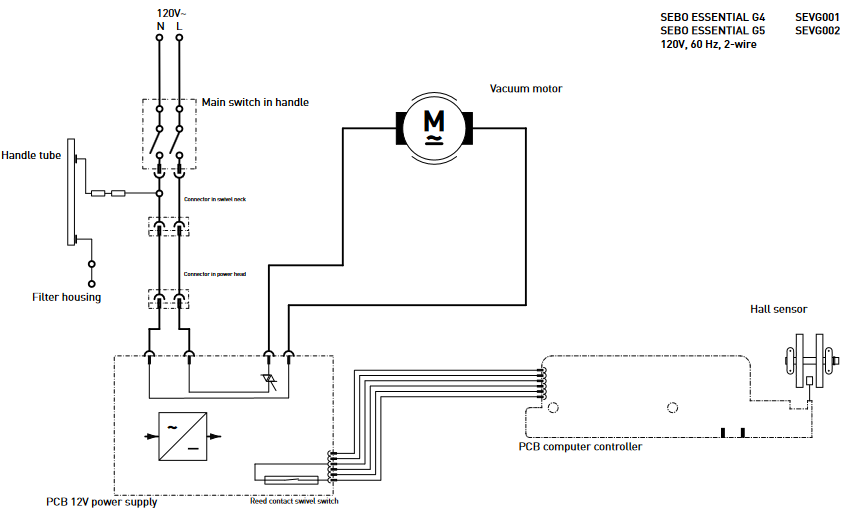

BEDRADINGSSCHEMA

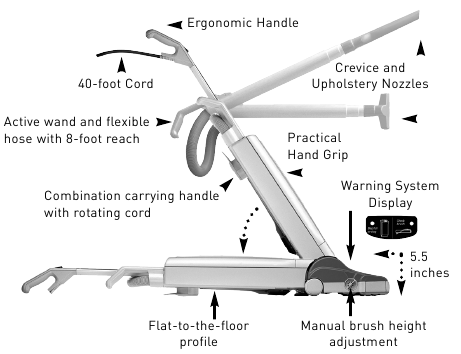

PRODUCTKENMERKEN SEBO ESSENTIAL G

Ontworpen voor alle vloeroppervlakken: handmatige aanpassing borstelhoogte met vier niveaus – De hoogte van de borstel kan handmatig omhoog of omlaag worden versteld voor een optimale reiniging.

Lampje borstelblokkering & automatisch uitschakelen – Als een obstakel vast komt te zitten in de borstelrol, knippert er snel een rood waarschuwingslampje, stopt de borstelrol onmiddellijk met draaien en wordt de stofzuiger uitgeschakeld. Dit voorkomt dat de riem breekt en beschermt de motor tegen schade. De gebruiker moet de schakelaar uitschakelen, de stekker uit het stopcontact halen en het obstakel onmiddellijk verwijderen. Als de gebruiker de machine opnieuw start zonder het obstakel te verwijderen, wordt de machine na 3 seconden weer uitgeschakeld en knippert het rode lampje "CHECK BRUSH".

Lampje zak vol of verstopping & automatisch uitschakelen

– Een waarschuwingslampje gaat branden en de machine wordt automatisch uitgeschakeld wanneer een volle zak, een verstopping in het luchtstroompad of een overmatig vervuild microfilter wordt gedetecteerd. Als de gebruiker deze waarschuwing ongeveer 30 seconden negeert, wordt de machine uitgeschakeld en knippert het lampje "BAG FULL OR CLOG". De gebruiker moet de schakelaar uitschakelen, de stekker uit het stopcontact halen en onmiddellijk een nieuwe zak plaatsen of de verstopping verwijderen (raadpleeg de sectie Verstopping verwijderen om een verstopping te verwijderen). Als de gebruiker de machine opnieuw start zonder het probleem te hebben opgelost, gaat het lampje "BAG FULL OR CLOG" weer branden en wordt de machine na 30 seconden uitgeschakeld. Deze functie voorkomt schade aan de motor als gevolg van oververhitting.

Onjuiste hoogte-instelling of versleten borstellampje

– Wanneer de borstelhoogte te hoog is ingesteld voor optimale reiniging of wanneer de borstelrol moet worden vervangen vanwege slijtage, gaat het rode lampje "CHECK BRUSH" (na een vertraging van 10 seconden) branden om de gebruiker te laten weten dat de borstelrol onjuist is ingesteld of versleten is. Als het rode lampje "CHECK BRUSH" continu knippert terwijl de kop zich in positie 1 bevindt (na een vertraging van 10 seconden), geeft dit aan dat de borstelrol te versleten is en daarom moet worden vervangen. Het lampje blijft branden totdat de versleten borstelrol is vervangen, maar de machine blijft in de tussentijd werken.

Eenvoudige verwijdering van borstelrol – Het schoonmaken of vervangen van de borstel gaat snel en eenvoudig, en er is geen gereedschap nodig!

Stofzuigermotor – De ESSENTIAL G heeft een motor van 1300 watt.

Snoer van veertig voet – Een snoer van 40 voet bespaart tijd omdat het het aantal benodigde stopcontacten tijdens gebruik minimaliseert.

Duurzame matte afwerking – De ESSENTIAL G heeft een buitenbehuizing met een speciale matte afwerking die kras- en slijtvast is, zodat hij er ook na jarenlang gebruik nog geweldig uitziet.

Duurzame heavy-duty riemen - De versterkte getande riemen slippen of rekken niet, wat resulteert in een efficiënter stroomverbruik, en ze zouden de levensduur van de machine mee moeten gaan.

Direct te gebruiken handgreep en zuigslang – De geïntegreerde direct te gebruiken handgreep of zuigslang is altijd klaar voor gebruik. Trek gewoon een van beide gereedschappen eruit, of beide samen, om moeilijk bereikbare hoeken, randen en spleten schoon te maken. De zuigslang is ideaal voor het reinigen van meubels. En er is een optionele verlengslang van negen voet verkrijgbaar, die een totale slanglengte van 15 voet creëert, perfect voor het reinigen van trappen. Kies uit een reeks optionele hulpstukken die op de handgreep of slang kunnen worden gemonteerd. De handgreep en slang hebben samen een bereik van acht voet voor het direct reinigen van moeilijk bereikbare plaatsen.

Twee breedtes van de powerkop – De ESSENTIAL G4 is 12 inch breed, met een reinigingsbreedte van 10 ½ inch. De ESSENTIAL G5 is 15 inch breed, met een reinigingsbreedte van 13 ¼ inch. Beide koppen hebben eenzijdige randreiniging.

Een platte, 5,5-inch profiel – Zo'n laag profiel maakt het gemakkelijk om onder meubels en bedden schoon te maken!

Drie ingebouwde, full-size gereedschappen en een grote filterzak – De stofzuiger wordt standaard geleverd met een spleetzuigmond, een afstofborstel en een bekledingszuigmond, en een grote filterzak van 1,4 gallon. Er zijn ook veel optionele accessoires verkrijgbaar.

STANDAARDFUNCTIES VAN ALLE SEBO-STOFZUIGERS

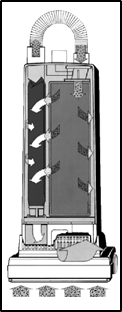

HET FILTRATIESYSTEEM VAN SEBO:
Met zak versus zonder zak. . . Zakken zijn beter! – Top-fill, drielaagse AeraPure™-zakken zijn een integraal onderdeel van het filtratiesysteem van SEBO omdat ze vrijwel al het vuil vasthouden dat door de stofzuiger wordt opgevangen, wat de effectiviteit en de levensduur van de microfilters verbetert. Ze zorgen ook voor een continu sterke zuigkracht omdat vuil van bovenaf binnenkomt, zich onderaan afzet, omhoog ophoopt en lucht via de zijkanten ontsnapt, wat een ongehinderde luchtstroom mogelijk maakt wanneer ze zich vullen tot hun maximale capaciteit. En ze kunnen stevig worden afgesloten met een hygiënische dop wanneer ze vol zijn, zodat er geen stof in de lucht kan ontsnappen tijdens het verwijderen en weggooien van de zak.

Daarentegen, zonder zakken om bijna al het opgevangen vuil vast te houden, raken de microfilters op stofzuigers zonder zak snel verstopt door overmatige vuilophoping en moeten ze vaak worden vervangen, anders treedt er een verlies van zuigkracht en reinigingseffectiviteit op. Bovendien komen stof en andere allergenen in de lucht terecht bij het legen van vuilcontainers zonder zak. Ten slotte zijn microfilters voor stofzuigers zonder zak duur en kosten ze meestal meer dan een meerjarige voorraad SEBO-filterzakken.

S-klasse, voormotor- en/of uitlaatmicrofilters

– S-klasse, voormotor- en uitlaatmicrofilters (S ="Schwebstoff" = zwevende deeltjes) zijn gemaakt van elektrostatisch geladen microvezelmateriaal, dat stofdeeltjes aantrekt en opvangt uit de luchtstroom van de stofzuiger voordat en nadat deze over de motor gaat om deze te koelen. Het koelen van de motor met superschone lucht verlengt de levensduur van de motor en vermindert de kans op onderhoud, zelfs na vele jaren gebruik. Ook wordt de uitlaatlucht tot het hoogste niveau gereinigd voordat deze uit de machine wordt uitgestoten. De S-klasse Standard vereist dat filters meer dan 99,9% van de deeltjes tot 0,3 micron in diameter absorberen. Ter vergelijking: 100 micron is de diameter van een menselijk haar. Hun voordelen zijn een relatief open textuur die een soepelere luchtstroom mogelijk maakt voor betere zuigprestaties, een langere levensduur en ze kosten minder dan HEPA-filters.

HEPA, voormotor- en/of uitlaatmicrofilters (optioneel) – HEPA-microfilters ("High Efficiency Particulate Air") verwijderen minimaal 99,97% van alle zwevende deeltjes tot 0,3 micron in diameter. Omdat deze filters kleine, rasterachtige structuren gebruiken om stofdeeltjes op te vangen, verstopt vuilophoping het luchtstroompad eerder dan wat wordt verwacht van S-klasse microfilters. De HEPA-microfilters van SEBO worden echter verkocht samen met drielaagse AeraPure™-zakken, die een zeer effectieve filtratie bieden voordat de luchtstroom door het HEPA-microfilter gaat, waardoor de levensduur aanzienlijk wordt verlengd en de kans op verminderde luchtstroom wordt verkleind.

Ontworpen en vervaardigd in Duitsland – Legendarische kwaliteit, betrouwbaarheid en prestaties maken SEBO-stofzuigers de eerste keuze van schoonmaakprofessionals over de hele wereld.

's Werelds beste stofzuigers voor huisdieren – Vanwege de superieure powerhead- en borstelroltechnologie zijn SEBO-stofzuigers 's werelds beste voor het verwijderen van dierenharen!

Strak afgesloten stofzuigers zorgen voor effectieve filtratie – Vuile lucht, die door een stofzuiger stroomt, kan alleen volledig worden gefilterd als deze niet via naden of afdichtingen in de machine in de kamer ontsnapt. Daarom hebben alle SEBO-stofzuigers overal strakke afdichtingen.

Veel stofzuigerbedrijven met claims over hoge filtratie citeren in feite specificaties van de fabrikant van het filtermateriaal, zoals gemeten in het laboratorium, niet de filtratie-effectiviteit van de stofzuiger zelf tijdens het gebruik. Er wordt geen rekening gehouden met de vraag of vuile lucht kan ontsnappen via lekken in de behuizing van de machine. De filtratie-effectiviteit van SEBO-stofzuigers wordt getest tijdens het gebruik.

Betrouwbare componenten van commerciële kwaliteit – Alle SEBO-stofzuigers zijn gemaakt van dik, versterkt ABS-plastic, aluminium en metalen onderdelen, stalen assen en lagers en hoogwaardige motoren. Daarom bezitten SEBO-gebruikers betrouwbare, duurzame stofzuigers. Concurrerende stofzuigers zijn gemaakt van dunne, goedkope plastic materialen, die geen van alle zijn versterkt, en hebben doorgaans een levensduur van één of twee jaar.

Rubberen wielen en zachte bumpers beschermen huizen – Soepel glijdende rubberen wielen beschermen harde vloeren en zorgen voor een uitzonderlijke wendbaarheid. Bovendien beschermen de bumpers die de powerheads omringen en de zachte AIRBELT-bumpers die de SEBO-cilinderstofzuigers omringen, meubels, muren en stofzuigerbehuizingen tegen slijtage en krassen tijdens gebruik.

Geavanceerde borstelroltechnologie – De borstelrollen van SEBO zijn uniek ontworpen om haar en vuil in het luchtstroomkanaal van de powerhead te leiden, wat de stofzuigerprestaties op alle vloeroppervlakken verbetert.

Het vervangen van zakken is eenvoudig en schoon – SEBO-filterzakken kunnen in slechts enkele seconden worden vervangen en een hygiënische dop houdt stof tijdens het verwijderen en weggooien in de zak.

Bespaar geld! SEBO-stofzuigers gaan jarenlang mee en verlengen de levensduur van tapijten! – Indien goed onderhouden, besparen SEBO-stofzuigers gewone huishoudelijke gebruikers honderden euro's door uitstekende prestaties te leveren gedurende tien tot vijftien jaar of langer, en hun dieptereinigende powerbrush-technologie verlengt de levensduur van tapijten. Typische stofzuigers presteren slecht, zelfs als ze nieuw zijn, en gaan meestal niet langer dan twee jaar mee. Er moeten dus zes of zeven "wegwerpstofzuigers" worden aangeschaft tijdens de gemiddelde levensduur van slechts één SEBO-machine.

Ongelooflijke garantie – Alle SEBO-modellen hebben een GRATIS garantie van zeven jaar op de motor en vijf jaar op niet-slijtende onderdelen en arbeidsloon.

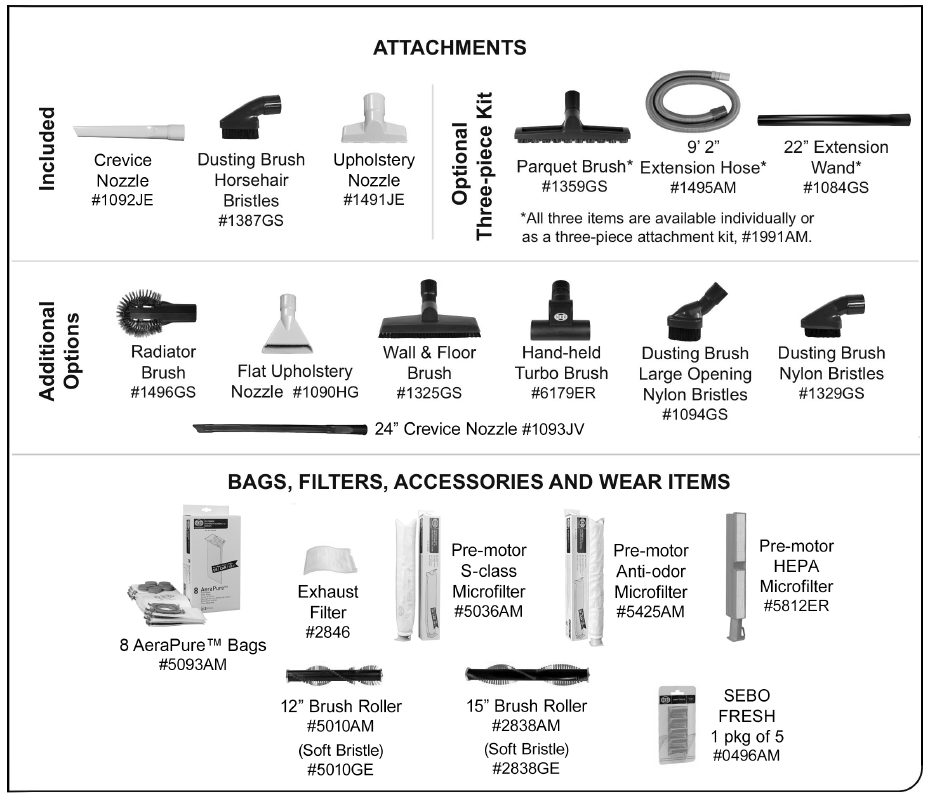

OPTIONELE HULPSTUKKEN, ACCESSOIRES, ZAKKEN & FILTERS

Naast de standaard ingebouwde gereedschappen is er een verscheidenheid aan optionele hulpstukken verkrijgbaar. De verlengslang van 9' 2" (verlengt zuigslangen) en de verlenggreep van 22" (verlengt direct te gebruiken handgrepen) zijn erg populair omdat ze handige hulpmiddelen vormen voor het reinigen van trappen en moeilijk bereikbare plaatsen. Deze twee items worden afzonderlijk of als onderdeel van meerdelige hulpstuksets verkocht. Een ander populair hulpstuk is de handturboborstel voor het verwijderen van dierenharen van bekleding. SEBO AeraPure™-filterzakken kunnen worden gekocht in dozen van acht en filters worden afzonderlijk verkocht. Zakken en filters kunnen ook samen worden gekocht in modelspecifieke sets die "Service Boxes" worden genoemd. SEBO-zakken, filters en accessoires zijn redelijk geprijsd en op grote schaal verkrijgbaar. Om tijdens het stofzuigen een frisse geur te creëren, is SEBO FRESH verkrijgbaar. Om te gebruiken, plaatst u een geurstokje in de filterzak.

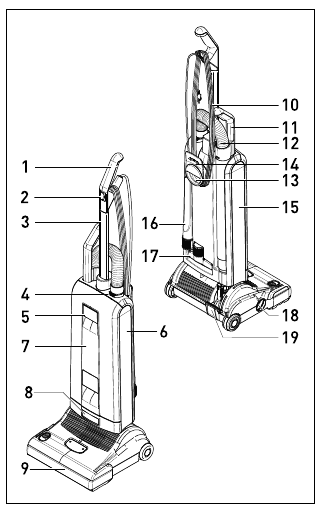

IDENTIFICATIE VAN ONDERDELEN

1. Handgreep
2. Aan/uit-schakelaar
3. Handgreepmontage
4. Borgring
5. Klepvrijgaveklep
6. Zakbehuizing
7. Voorcover
8. Knop voor het losmaken van de behuizing
9. Powerkop met borstel
10. Kabel (snoer)
11. Handgreep reinigingshandgreep
12. Hulpstukslang

13. Draaggreep
14. Kabel (snoer) haak
15. Reinigingshandgreep (actieve handgreep)
16. Spleetgereedschap
17. Bekledingsgereedschap
18. Knop aanpassing poolhoogte
19. Voetpedaal
20. Draaibare hals
21. Steunhendel
22. Handgreeplosmaakpal
23. Uitsteekseltabblad
24. Verbindingsbuis
25. Afstofborstelklem

Standaard hulpstukken

16. Spleetzuigmond
17. Bekledingszuigmond

25. Afstofborstelklem
26. Afstofborstel

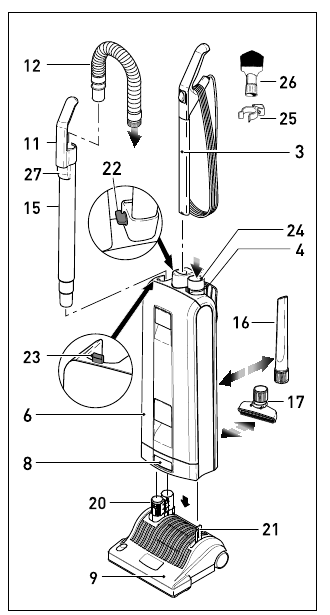

MONTAGE

Plaats de powerkop (9) op de vloer met de draaibare hals (20) en de steunhendel (21) rechtop. Houd de zakbehuizing (6) verticaal en plaats deze over de draaibare hals en de steunhendel. Duw stevig en gelijkmatig naar beneden zodat de knop voor het losmaken van de behuizing (8) naar buiten klikt in de "vergrendelde" positie.

Schuif de afstofborstelklem (25) op de handgreepbuis (3) en draai de schroef vast. De handgreep van de afstofborstel (26) klikt nu in de klem.

Om de handgreepbuis (3) in de behuizing te plaatsen, tilt u de pal (22) op, schuift u de handgreep erin en zorgt u ervoor dat de handgreep helemaal naar binnen is geduwd en niet verder kan. Duw de pal (22) naar beneden om de handgreep op zijn plaats te vergrendelen. Als de handgreep niet volledig naar beneden is geduwd, werkt de stofzuiger niet.

Duw het zwarte uiteinde van de hulpstukslang (12) in de verbindingsbuis (24) zodat deze op zijn plaats klikt. Plaats de reinigingshandgreep (15) in de opening van de draaibare hals en plaats de handgreep (11) over het uitstekende tabblad (23).

OPMERKING: alle illustraties in deze handleiding vertegenwoordigen het G4-model, behalve waar onderdeelnummers en instructies verschillend zijn voor elk model. In die gevallen worden illustraties voor zowel de G4 als de G5 weergegeven.

GEBRUIKSAANWIJZING

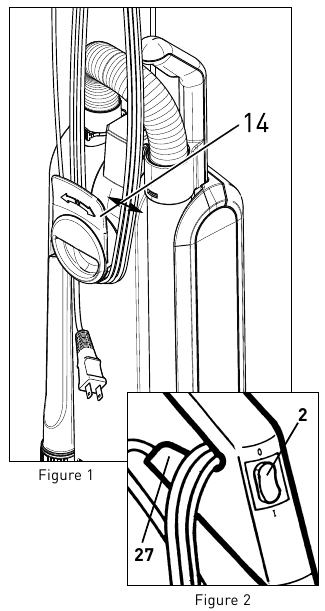

De machine starten

Voordat u uw stofzuiger aanzet, moet u ervoor zorgen dat de stofzuigerstang in de vergrendelde, rechtopstaande positie staat en dat u de handgreep stevig vasthoudt om te voorkomen dat de machine naar voren beweegt.

1. Draai de snelontgrendelingskabelhaak (14) naar de bovenste positie door hem naar links of rechts te bewegen (afbeelding 1).
2. Maak de stekker van het netsnoer los van het netsnoer en til het snoer van de bovenste snoerhaak (27 - afbeelding 2).
3. Met de schakelaar (2) in de "O" (UIT) stand (afbeelding 2), steekt u het gepolariseerde netsnoer in een 120 volt stopcontact in de buurt van de vloer.

Schakelstand
O = UIT
I = AAN

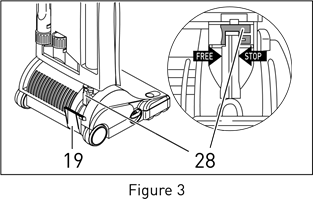

Bedieningsposities

Om de machine uit de vergrendelde, rechtopstaande positie te halen, drukt u op het voetpedaal (19) en laat u de handgreep in de normale bedieningspositie zakken.

De handgreep kan worden neergelaten in een tussenstopstand om de borstelkop op te tillen voor het manoeuvreren over tapijten, enz. Om de handgreep in een horizontale positie te laten zakken die handig is voor het stofzuigen onder bedden, moet het voetpedaal een tweede keer worden ingedrukt. De tussenstopstand kan worden afgesloten door de oranje schuifregelaar (28) aan de achterkant van de draaihals (20), zodat de handgreep in één beweging van verticaal naar horizontaal gaat.

De kwaliteit, conditie, coating, textuur, leeftijd en productietechniek van alle vloeroppervlakken variëren. Daarom kunnen rechtopstaande stofzuigers met roterende borstels, inclusief uw SEBO, sommige vloerbedekkingen of oppervlakken beschadigen. Sommige soorten hoogglans hardhouten vloeren, vinyl, berber tapijten, hoogpolig tapijt en delicate of handgeweven tapijten zijn bijzonder gevoelig voor beschadiging door roterende borstels. Raadpleeg indien mogelijk het materiaal van de fabrikant van uw vloer voor informatie over het juiste onderhoud en de juiste reiniging. Om er zeker van te zijn dat uw nieuwe SEBO stofzuiger compatibel is met uw vloer, test u de stofzuiger op elk type vloeroppervlak in een klein onopvallend gebied om te bepalen of er schade optreedt. Als er schade optreedt, stop dan onmiddellijk met het gebruik van de stofzuiger!

Er moet op worden gelet dat de onderkant van de machine niet in contact komt met de vloer. Als dit gebeurt, kan de vloer beschadigd raken. Als er schade optreedt, stop dan onmiddellijk met het gebruik van de stofzuiger!

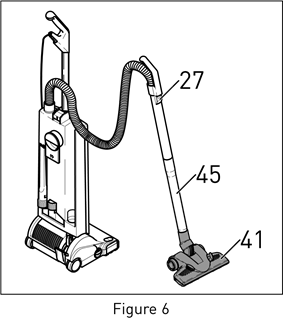

Het gebruik van de reinigingsstang, slang & hulpstukken

De reinigingsstang (15) is handig voor het stofzuigen van hoeken en moeilijk bereikbare plaatsen. De handgreep (1) moet in de rechtopstaande, vergrendelde positie staan (zoals te zien is in afbeelding 4). Pak de handgreep van de reinigingsstang (11) vast, trek deze omhoog en weg van de machine en rek de slang (12) uit totdat deze vastklikt aan de achterkant van de buis (deze vergrendeling voorkomt dat de slang terugtrekt in de reinigingsstang terwijl deze in gebruik is). Er kunnen verschillende hulpstukken op het uiteinde van de buis worden geplaatst. Verwijder na gebruik het hulpstuk en plaats de reinigingsstang terug in de achterkant van de machine. Zorg ervoor dat de handgreep van de reinigingsstang (11) over de uitstekende lip is geplaatst. Als de handgreep van de reinigingsstang goed over de uitstekende lip is geplaatst, trekt de slang automatisch terug en kunt u het stofzuigen hervatten. Het is niet nodig om de stofzuiger uit te schakelen tijdens het overschakelen van rechtopstaand stofzuigen naar het gebruik van de reinigingsstang of slang.

Om de slang zonder de reinigingsstang te gebruiken (zoals te zien is in afbeelding 5), trekt u de slang uit de reinigingsstang terwijl de buis nog aan de machine is bevestigd en stevig op de uitstekende lip (23) is geplaatst. Plaats, indien gewenst, een hulpstuk op het uiteinde van de flexibele slang. U kunt de slang ook losmaken terwijl de reinigingsstang los is van de machine door op de ontgrendelknop (27) aan de basis van de handgreep (11) te drukken.

Tijdens het gebruik van hulpstukken kunt u de borstelrol van het tapijt houden door de handgreep (1) in de rechtopstaande, vergrendelde positie te plaatsen en de handgreep met één hand te laten zakken om de borstelrol van de vloer te tillen. Bedien de hulpstukken met de andere hand. Of, met de handgreep in de rechtopstaande, vergrendelde positie, kan de machine achterover worden gekanteld zodat deze op de achterkant van de zakbehuizing rust en de zuigmond in een loodrechte positie op de vloer is vergrendeld. Zorg ervoor dat kinderen of huisdieren niet in contact kunnen komen met de draaiende borstelrol.

Voor het stofzuigen van muren, onder bedden of hoger gelegen gebieden, enz., kan de SEBO ESSENTIAL G worden uitgerust met een extra rechte buis (45) en de wand- en vloerborstel (41). De machine zal dan werken als een stofzuiger met stofreservoir (zoals te zien is in afbeelding 6).

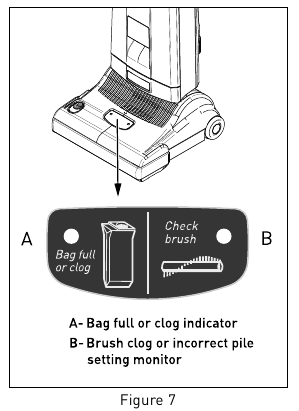

Het displaypaneel

Rood lampje (A): Uit – De werking van de machine is normaal

Rood lampje (A): Continu – vervang de zak of verwijder de verstopping in de slang of de zuigmond.

Rood lampje (A): Knipperend en motor uit – de filterzak is vol, of er zit een verstopping in de slang of de zuigmond doordat het continue rode waarschuwingslampje voor een volle zak of verstopping (zie hierboven) wordt genegeerd.

Rood lampje (B): Uit – De werking van de borstel is normaal

Rood lampje (B): Knipperend in stand 1 op de instelknop voor de poolhoogte (18) – de borstel is versleten - vervang de borstelrol

Rood lampje (B): Continu in de standen 1-4 – onjuiste borstelinstelling - pas de borstel aan door de instelknop voor de poolhoogte (18) naar een hogere of lagere stand te draaien.

Rood lampje (B): Knipperend en motor uitgeschakeld – borstel verstopt

Rood lampje (B): Knipperend en motor uitgeschakeld zonder verstopping – til de borstel naar een hogere stand

Het hoogteverstelwiel

Het instelwiel voor de poolhoogte (18) heeft 4 borstelhoogte-instellingen. Stand 1 is de laagste borstelinstelling en stand 4 is de hoogste borstelinstelling. Begin bij het starten van de stofzuiger altijd met de knop op 4 en verlaag vervolgens de knopinstellingen totdat de borstel de juiste hoogte heeft bereikt. Het rode borstellampje op het displaypaneel gaat na 6 seconden branden als de borstel te hoog staat. Pas de knop naar beneden aan. Als na 6 seconden het borstellampje niet blijft branden, staat de borstel in de juiste stand voor de poolhoogte. Het rode borstellampje gaat ook branden als de instelling te laag is. Pas de knop omhoog aan totdat het lampje na 6 seconden niet meer brandt.

ONDERHOUD

Haal altijd de stekker van de stofzuiger uit het stopcontact voordat u onderdelen van de machine demonteert!

De filterzak vervangen

Om de filterzak te vervangen, trekt u de ontgrendelingsklep van de afdekking naar voren en tilt u de afdekking (7) van de zakbehuizing. De ontgrendelingsklep van de afdekking moet in een naar voren getrokken positie blijven om filterzakken te vervangen en op hun plaats te vergrendelen. Knijp in de klemmen aan beide zijden van de afdichtplaat van de filterzak (29), schuif de plaat uit de houder (30) en duw de dop erop om de zak af te sluiten. Schuif de afdichtplaat (29) van een nieuwe zak in de houder en duw deze stevig aan. Plaats de afdekking terug in de zakbehuizing, duw deze naar voren en vergrendel hem op zijn plaats door de ontgrendelingsklep van de afdekking naar beneden te drukken. Het kan handig zijn om de zakdop in de zakbehuizing onder de filterzak op te bergen.

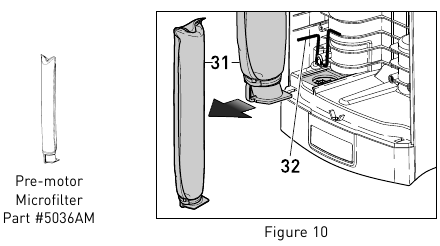

De voormotor microfilter vervangen

De voormotor microfilter (31) moet worden vervangen wanneer deze extreem vuil of verstopt is met stof, of na ongeveer 20 gebruikte filterzakken. Om de voormotor microfilter te vervangen, trekt u de ontgrendelingsklep van de afdekking naar voren en tilt u de afdekking (7) van de zakbehuizing. Schuif vervolgens de filter aan de onderkant eruit. Om te vervangen, tilt u de veiligheidshendel (32) op en schuift u de nieuwe filter erin met behulp van de sporen als geleiding.

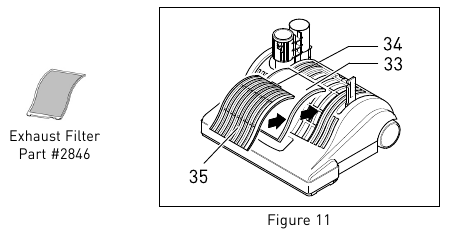

Het uitlaatfilter vervangen

Vervang na 20 gebruikte zakken het uitlaatfilter (33). Verwijder de zakbehuizing (6) van de zuigmond door op de ontgrendelknop van de behuizing (8) te drukken. Om het uitlaatfilter te verwijderen, drukt u op de vergrendeling (34) en verwijdert u de filterafdekking (35) en het uitlaatfilter. Plaats de nieuwe filter, plaats de filterafdekking terug en plaats vervolgens de zakbehuizing terug in de zuigmond.

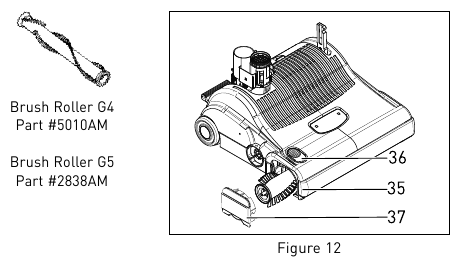

De borstelrol vervangen

Om de borstelrol (37) te vervangen, drukt u op de knop (36), verwijdert u de zijplaat (38), draait u de borstel een kwartslag met de klok mee en trekt u de oude borstelrol eruit. Schuif de nieuwe borstelrol in de borstelbehuizing en draai deze totdat deze op zijn plaats vergrendelt. Terwijl u de knop (36) lichtjes indrukt, drukt u de zijplaat (38) terug in de vergrendelde positie.

VERSTOPPING VERWIJDEREN

Haal altijd de stekker van de stofzuiger uit het stopcontact voordat u verstoppingen verwijdert!

Verstoppingen in het luchtstroompad

De meeste verstoppingen kunnen worden verwijderd door toegang te krijgen tot het luchtstroompad via de oranje toegangsklep (39) aan de onderkant van de zuigmond. Andere verstoppingen kunnen echter alleen worden verwijderd door toegang te krijgen tot het luchtstroompad door de machine te demonteren in de omgekeerde volgorde van de oorspronkelijke montage van de machine (zie montage).

Verstoppingen in de hulpstukslang

Blokkades in de slang kunnen worden verholpen door de hulpstukslang (12) van de machine te verwijderen door in de borgring (4) te knijpen en het andere uiteinde van de slang in de verbindingsbuis (24) te steken. Houd de slang met één hand rechtop en blokkeer het bovenste uiteinde en schakel de machine in. Til indien nodig uw hand snel op en neer van het uiteinde van de slang. Als deze procedure de verstopping niet verhelpt, kan een rechte draad in de slang worden gestoken om de verstopping eruit te duwen. Pas op dat u de slang niet doorboort met de draad.

Verstoppingen in de reinigingsstang (actieve stang)

Verwijder de hulpstukslang (12) van de reinigingsstang (15) door op de ontgrendelknop van de slang (27) te drukken. Pak vervolgens de handgreep van de reinigingsstang (11) vast en verwijder de buis van de machine. Een rechte draad kan in de buis worden gestoken om de verstopping eruit te duwen.

Verstoppingen in de ingang naar de filterzak

Verwijder de hulpstukslang (12) van de stofzuiger (zie afbeelding 14) en verwijder de voorkap (7). Maak de verbindingsbuis (24) en/of de ingang naar de zak (40) schoon.

Verstoppingen in de draaihals

Verstoppingen in de draaihals (20) kunnen worden verwijderd door eerst op de ontgrendelknop van de behuizing (8) te drukken en de zakbehuizing (6) eraf te tillen. Til stevig en gelijkmatig omhoog om de zakbehuizing correct te verwijderen. Laat vervolgens het voetpedaal (19) los, laat de draaihals zakken, controleer de binnenkant van het draaihalskanaal het dichtst bij het voetpedaal (zie pijl) en maak het pad schoon.

GIDS VOOR PROBLEEMOPLOSSING

Haal altijd de stekker van de stofzuiger uit het stopcontact voordat u een onderdeel van het apparaat demonteert!
PROBLEEM	REDEN	OPLOSSING
Gaat niet aan of machine schakelt met tussenpozen uit	Handgreep niet volledig in de zakbehuizing geplaatst, waardoor er een slechte verbinding is.	Ontgrendel de handgreep, duw de handgreep omlaag en sluit de handgreepvergrendeling.
	Niet aangesloten op een goed stopcontact.	Gebruik een ander stopcontact.
	Kabel versleten.	Vervang de kabel.
	Zakbehuizing (6) niet volledig in de juiste "vergrendelde" positie bovenop de motorvoet geplaatst.	De ontgrendelingsknop van de behuizing (8) moet naar buiten worden geklikt in de vergrendelde positie.
Zak vol of verstoppingslampje brandt of knippert & machine schakelt uit (rood lampje A, zie afbeelding 7)	Zak vol.	Vervang de zak.
	Verstopping in het luchtstroompad, de hulpstukslang, de reinigingsstok, de draaibare hals of de ingang naar de filterzak.	Zie Verstopping verwijderen.
	Microfilter vuil.	Vervang het microfilter.
Borstellampje brandt of knippert (rood lampje B, zie afbeelding 7)	Borstel versleten.	Vervang de borstel.
	Onjuiste borstelinstelling	Stel de borstel af door aan de instelknop voor de poolhoogte te draaien.
Borstellampje knippert & machine schakelt uit (rood lampje B)	Borstel zit vast of is verstopt.	Verwijder de verstopping.
	De borstel staat te laag voor het oppervlak dat wordt gestofzuigd.	Zet de borstel hoger door aan de instelknop voor de poolhoogte te draaien.
Pakt niet op	Reinigingsstok niet correct geplaatst.	Plaats de reinigingsstok terug en zorg ervoor dat het onderste uiteinde van de buis zich in het onderste gat bevindt en dat de handgreep correct over het uitstekende lipje (23) is geplaatst.
	Voorste klep niet gesloten.	Zie hieronder.
Voorste zakdeur sluit niet volledig	Ontgrendelingsklep van de klep niet volledig gesloten.	Plaats de zak terug. Vergrendel de ontgrendelingsklep van de klep stevig omlaag.
	Zak niet correct geplaatst.	Plaats de zak terug met de ontgrendelingsklep van de klep (5) omhoog, totdat deze stevig is vastgeklikt in de zakhouder (zie afbeelding 9).
	Microfilter niet correct geplaatst.	Til de veiligheidshendel op en plaats het filter met de verticale plastic ribbel op het filter naar u toe gericht (zie afbeelding 10).
Slang trekt niet terug nadat de reinigingsstok is geplaatst	Reinigingsstok niet correct geplaatst.	Plaats hem terug en zorg ervoor dat de bovenkant van de handgreep naar achteren wijst en dat de buis volledig op het uitstekende lipje (23) bovenop de zakbehuizing is geplaatst

ESSENTIAL G4 | G5 SCHEMA EN ONDERDELENLIJST

#90406AM ESSENTIAL G4 - Lichtgrijs/Grijs Zwart
#90407AM ESSENTIAL G5 - Lichtgrijs/Grijs Zwart

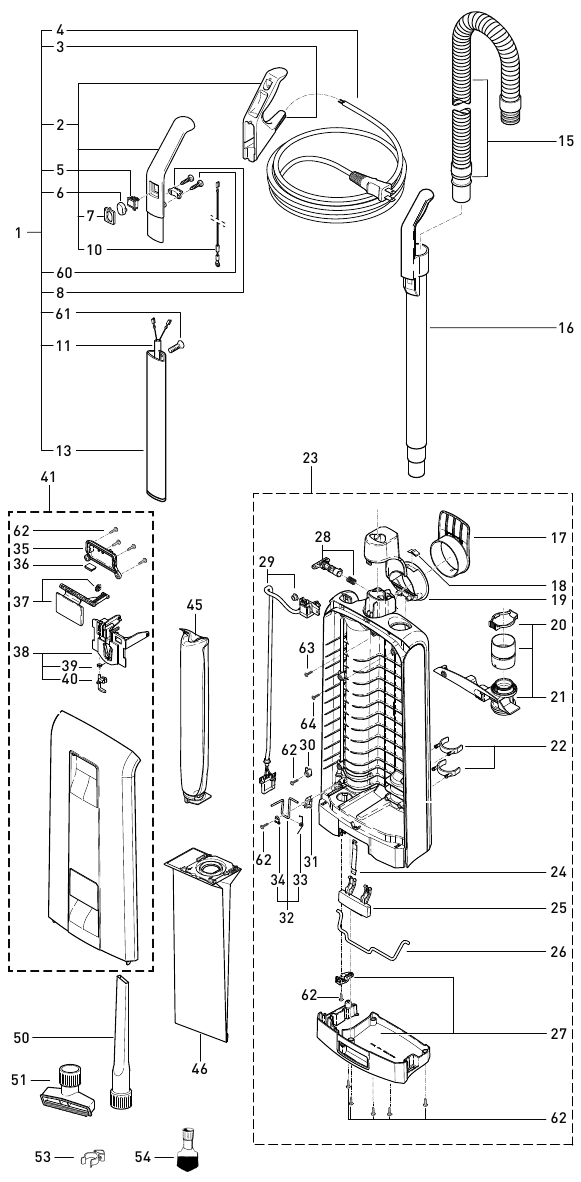

Zakbehuizing en handgreep

Pos. Onderdeelnr. Beschrijving

1. 5624AM Handgreep met kabel, cpl., lichtgrijs/grijs zwart
2. 5296ES Handgreep, lichtgrijs (incl. pos. 3, 7, 10)
3. 5359HG Grommet
4. 5450DG Voedingskabel
5. 05113 Schakelaar
6. 5160GS Schakelaardop, grijs zwart
7. 5161HG Houder schakelaardop, lichtgrijs
8. 5162 Kabelklem

10. 5253UL Antistatische draad
11. 5298ER Handgreepkabel, 2-draads

13. 5187 Handgreepbuis

15. 5040SB Slang, cpl, zilver
16. 5045HG Reinigingsstok zonder slang, lichtgrijs
17. 51108HG Kabelhaak, lichtgrijs
18. 5146 Stopveer
19. 51109HG Draaghandgreep, lichtgrijs
20. 5424GS1 Borgring
21. 51115HG Interne klep, cpl.
22. 1823HG Hulpstukclip, lichtgrijs
23. 51150HG Zakbehuizing, cpl., lichtgrijs
24. 5084 Veer voor vergrendelingsstang
25. 51103GS Vergrendelingspal zakbehuizing, grijs zwart
26. 5083 Vergrendelingsstang
27. 51102HG Bumpervoet zakbehuizing, lichtgrijs
28. 51110ER Vergrendelingspal met veer, grijs zwart
29. 51118ER Interne kabel
30. 5164 Kabelklem
31. 5266 Kabelklem
32. 5208 Veiligheidspal filter, cpl., incl. pos. 33+34
33. 5210 Terugtrekveer
34. 1073 Klem
35. 51159GS Klep, grijs zwart
36. 5319 Veer zakhouder
37. 51153GS Ontgrendeling klep, grijs zwart
38. 1847 Zakhouder cpl., incl. pos. 39+40
39. 5091 Veer veiligheidspal
40. 1817 Veiligheidspal
41. 51151HG Voorste klep, cpl., lichtgrijs

45. 5036AM Microfilter voor de motor
46. 5093AM AeraPure™-filterzak

50. 1092JE Spleetzuiger, lichtgrijs
51. 1491JE Bekledingszuiger, lichtgrijs

53. 5460GS Montageclip met schroef, grijs zwart
54. 1387GS Afstofborstel, grijs zwart

60. 0103 Schroef C3.9x15
61. 0129 Schroef M4x12
62. 01036 AMTEC-schroef 4x13 Tx20
63. 01036 AMTEC-schroef 4x13 Tx20, zwart
64. 01047 AMTEC-schroef 3x12 Tx10, zwart

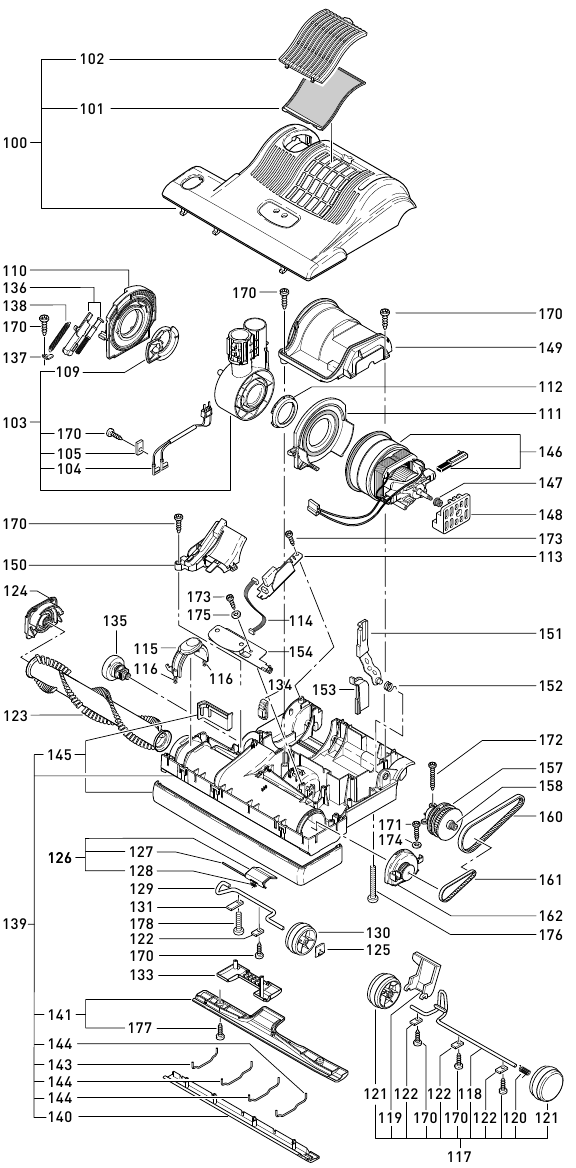

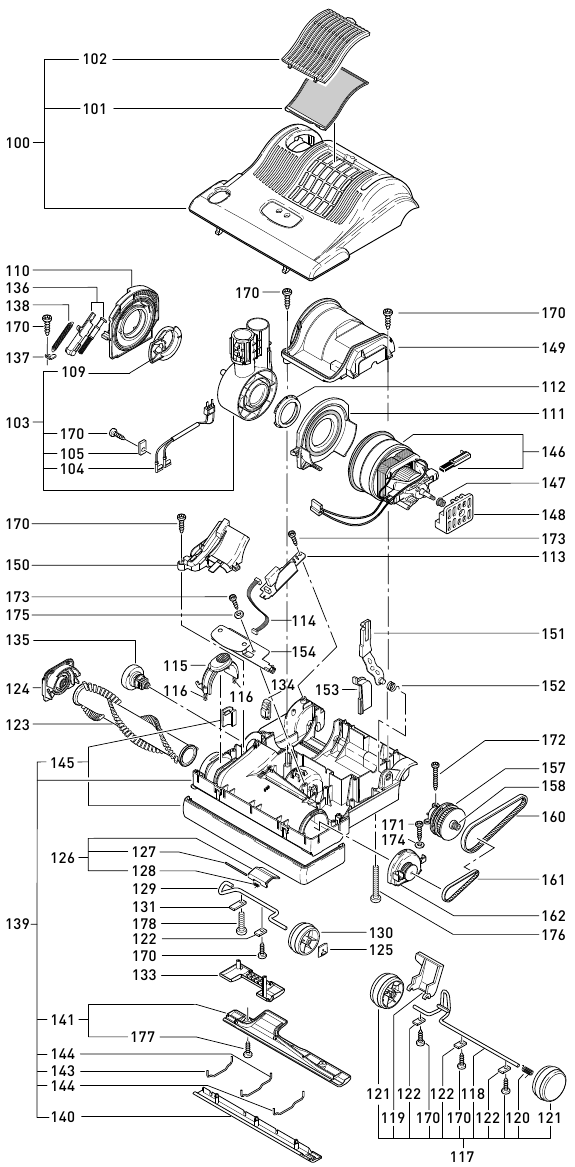

Motorvoet

#90406AM ESSENTIAL G4
Lichtgrijze/Grijs Zwarte Machine

Pos. Onderdeelnr. Beschrijving

100. 31AM2 Klep motorvoet, cpl., grijs zwart
101. 2846 Uitlaatfilter
102. 2820GS Klep uitlaatfilter, grijs zwart
103. 20823UL Draaibare hals, lichtgrijs/oranje
104. 2883UL Houder mannelijk contact
105. 2494 Kabelklem

109. 2825 Lager draaibare hals r.h.
110. 2824 Steun draaibare hals r.h.
111. 5479 Steun draaibare hals l.h.
112. 5717 Lager draaibare hals l.h.
113. 2890ER PCB-voeding
114. 0864 Interne kabel
115. 5713GS Ontgrendeling borstelrol, grijs zwart
116. 5103 Veer
117. 5051HG As, lichtgrijs/oranje
118. 5053 As
119. 5059OR Voetpedaal, oranje
120. 2010 Veer terugtrekking wiel
121. 5819HG Wiel, lichtgrijs
122. 2014 Asklem
123. 5010AM Borstelrol
124. 5031HG Lagerblok, r.h., lichtgrijs/grijs zwart
125. 2869HG Wrijfplaat, lichtgrijs
126. 2868OR Toegangsdeur, incl. pos. 127+128
127. 5303 As toegangsdeur
128. 5304 Veer toegangsdeur
129. 2861 As poolhoogte-instelling
130. 5174HG Wiel poolhoogte-instelling, lichtgrijs
131. 2849 Asklem

133. 2860HG Klep, lichtgrijs
134. 2833 Drukelement
135. 2862HG Knop poolhoogte-instelling, lichtgrijs
136. 2834 Drukelement
137. 2856 Klem
138. 2867 Veer
139. 2821HG Chassis G4, cpl., lichtgrijs
140. 5411HG Voorste bodemplaat, cpl., lichtgrijs
141. 2829HG Achterste bodemplaat, cpl., lichtgrijs

143. 5401 Kabelbinder, bodemplaat, buiten
144. 5402 Kabelbinder, bodemplaat, midden
145. 5005HG Bumperset, lichtgrijs
146. 5468 Motor 1300W/120V 05117S Koolborstelset 05135ST Thermoschakelaar
147. 5462 Motorpoelie 2MR
148. 5100 Rubberen montage
149. 2826GS Motorkap, grijs zwart
150. 2839SW Klep voor luchtkanaal
151. 50129 Steunhendel
152. 5107-1 Steunveer
153. 5112SW Motorkap poelie
154. 20881ER Computercontroller

157. 5464 Sensor
158. 5117/1 Poelie sensor

160. 5463 Riem 2MR-310-6
161. 5110 Riem 219 3M HTD-II-6
162. 5766HG Lagerblok l.h., cpl.

170. 0102 Schroef M3.9x13 DIN 7981
171. 0103 Schroef C3.9x16 DIN 7981
172. 0104 Schroef M3.9x25 MM
173. 0107 Schroef 2.9x13
174. 0140 Ring 4.3 DIN 125
175. 0143 Ring 3.2 DIN 125
176. 0176 Schroef M4x30
177. 0197 Schroef M4x12 met ring
178. 01010 Schroef M4x16 DIN 7985

Motorvoet
#90407AM ESSENTIAL G5
Lichtgrijze/Grijs Zwarte Machine

Pos. Onderdeelnr. Beschrijving

100. 2832AM2 Klep motorvoet, cpl., grijs zwart
101. 2846 Uitlaatfilter
102. 2820GS Klep uitlaatfilter, grijs zwart
103. 20823UL Draaibare hals, lichtgrijs/oranje
104. 2883UL Houder mannelijk contact
105. 2494 Kabelklem

109. 2825 Lager draaibare hals r.h.
110. 2824 Steun draaibare hals r.h.
111. 5479 Steun draaibare hals l.h.
112. 5717 Lager draaibare hals l.h.
113. 2890ER PCB-voeding
114. 0864 Interne kabel
115. 2843GS Ontgrendeling borstelrol, grijs zwart
116. 5103 Veer
117. 5051HG As, lichtgrijs/oranje
118. 5053 As
119. 5059OR Voetpedaal, oranje
120. 2010 Veer terugtrekking wiel
121. 5819HG Wiel, lichtgrijs
122. 2014 Asklem
123. 2838AM Borstelrol
124. 5031HG Lagerblok, r.h., lichtgrijs/grijs zwart
125. 2869HG Wrijfplaat, lichtgrijs
126. 2868OR Toegangsdeur, oranje, incl. pos. 127+128
127. 5303 As toegangsdeur
128. 5304 Veer toegangsdeur
129. 2861 As poolhoogte-instelling
130. 5174HG Wiel poolhoogte-instelling, lichtgrijs
131. 2849 Asklem

133. 2860HG Klep, lichtgrijs
134. 2833 Drukelement
135. 2862HG Knop poolhoogte-instelling, lichtgrijs
136. 2834 Drukelement
137. 2856 Klem
138. 2867 Veer
139. 2822HG Chassis G5, cpl., lichtgrijs
140. 2828HG Voorste bodemplaat, cpl., lichtgrijs
141. 2830HG Achterste bodemplaat, cpl., lichtgrijs

143. 5401 Kabelbinder, bodemplaat, buiten
144. 5402 Kabelbinder, bodemplaat, midden
145. 2842HG Bumper, 2-delige set, lichtgrijs
146. 5468 Motor 1300W/120V 05117S Koolborstelset 05135ST Thermoschakelaar vac
147. 5462 Motorpoelie 2MR
148. 5100 Rubberen montage
149. 2826GS Motorkap, grijs zwart
150. 2839SW Klep voor luchtkanaal
151. 50129 Steunhendel
152. 5107-1 Steunveer
153. 5112SW Motorkap poelie
154. 20881ER Computercontroller

157. 5465 Sensor, cpl.
158. 5117/1 Poelie sensor

160. 5463 Riem 2MR-310-6
161. 5110 Riem 219 3M HTD-II-6
162. 5766HG Lagerblok l.h, compleet

170. 0102 Schroef M3.9x13 DIN 7981
171. 0103 Schroef C3.9x16 DIN 7981
172. 0104 Schroef M3.9x25 MM
173. 0107 Schroef 2.9x13
174. 0140 Ring 4.3 DIN 125
175. 0143 Ring 3.2 DIN 125
176. 0176 Schroef M4x30
177. 0197 Schroef M4x12 met ring
178. 01010 Schroef M4x16 DIN 7985

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

LEES ALLE INSTRUCTIES VOOR GEBRUIK VAN DIT APPARAAT
Bij het gebruik van een elektrisch apparaat moeten altijd elementaire voorzorgsmaatregelen worden genomen.

Om het risico op elektrische schokken te verminderen, heeft deze stofzuiger een gepolariseerde stekker; een van de pinnen is breder dan

de andere. Deze stekker past slechts op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draai de stekker dan om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Wijzig de stekker op geen enkele manier. Sluit alleen aan op het stopcontacttype dat is aangegeven op het serienummerplaatje onder de machine.

BEWAAR DEZE INSTRUCTIES.

Om het risico op brand, elektrische schokken of letsel te verminderen:

1. Laat de stofzuiger niet onbeheerd achter terwijl deze is aangesloten. Haal de stekker uit het stopcontact wanneer deze niet in gebruik is en vóór het onderhoud.
2. Niet buitenshuis of op natte oppervlakken gebruiken.
3. Niet in de buurt van kleine kinderen of huisdieren gebruiken. Niet toestaan dat het als speelgoed wordt gebruikt. Het gebruik van dit product door kinderen moet altijd onder toezicht van een volwassene staan.
4. Uitsluitend gebruiken zoals beschreven in deze handleiding. Gebruik alleen door de fabrikant aanbevolen hulpstukken.
5. Niet gebruiken met een beschadigd snoer of stekker. Als de stofzuiger niet goed werkt, is gevallen, beschadigd, buiten heeft gestaan of in het water is gevallen, breng hem dan naar een SEBO-servicecentrum.
6. Niet aan het snoer trekken of dragen, het snoer als handvat gebruiken, een deur sluiten op het snoer of het snoer rond scherpe randen of hoeken trekken. Laat de stofzuiger niet over het snoer rijden. Houd het snoer uit de buurt van hete oppervlakken.
7. Haal de stekker niet uit het stopcontact door aan het snoer te trekken. Om de stekker uit het stopcontact te halen, pakt u de stekker vast – niet het snoer.
8. Steek de stekker er niet in als de schakelaar in de stand "I" (AAN) staat.
9. Gebruik geen stopcontacten boven aanrechtbladen om de stofzuiger in te pluggen – schade aan voorwerpen in de omgeving kan optreden.
10. Draag de stofzuiger altijd over trappen en drempels.
11. Raak de stekker of het handvat van de stofzuiger niet aan met natte handen.
12. Steek geen voorwerpen in de openingen van de stofzuiger. Gebruik de machine niet met verstopte openingen. Houd de openingen vrij van pluisjes, haar en alles wat de luchtstroom kan verminderen.
13. Gebruik geen gebruikte filterzakken opnieuw en was de filters niet.
14. Verwijder geen schroeven van de stofzuiger.
15. Stofzuig geen brandende of rokende voorwerpen op, zoals sigaretten, lucifers of hete as.
16. Gebruik de stofzuiger niet zonder dat de filterzak en/of filters zijn geplaatst.
17. Schakel alle bedieningselementen van de machine uit voordat u de stekker uit het stopcontact haalt.
18. Wees extra voorzichtig bij het schoonmaken op trappen.
19. Gebruik de machine niet om ontvlambare of brandbare vloeistoffen zoals benzine op te zuigen of gebruik hem in ruimten waar deze aanwezig kunnen zijn.
20. Machines kunnen brand veroorzaken wanneer ze worden gebruikt in de buurt van ontvlambare dampen of materialen. Gebruik deze stofzuiger niet in de buurt van ontvlambare vloeistoffen, stof of dampen.
21. Onderhoud en reparaties moeten worden uitgevoerd door gekwalificeerd personeel.
22. Gebruik alleen originele SEBO-vervangingsonderdelen.
23. Gebruik de stofzuiger niet als opstapje.
24. Als de stofzuiger wordt gebruikt op zachte vloerbedekking of vloerbedekking met dikke vulling, laat de machine dan niet op één plaats staan terwijl de machine is ingeschakeld.
25. Gebruik niet de bedieningshendel, die in de bovenkant van de zakbehuizing wordt gestoken, om de machine te dragen. De draagbeugel bevindt zich aan de achterkant van de zakbehuizing van de machine.
26. Houd haar, losse kleding, vingers en alle lichaamsdelen uit de buurt van de openingen van de stofzuiger en bewegende delen. Plaats geen vingers of andere lichaamsdelen onder de stofzuiger, tenzij deze is losgekoppeld.
27. Plaats de zuigmond niet over de randen van tapijten of vloerbedekking.
28. De stofzuiger heeft een handmatige thermische beveiliging met reset. De beveiliging wordt gereset door de stofzuiger uit te schakelen. De thermische beveiliging heeft enige tijd nodig om af te koelen na het uitschakelen! Controleer de stofzuiger op luchtblokkades of mechanische storingen voordat u hem inschakelt.
29. Bewaar de stofzuiger op een droge plaats bij kamertemperatuur. Wanneer de stofzuiger niet in gebruik is, moet u het snoer om de kabelhaken wikkelen.
30. Elk ander onderhoud moet worden uitgevoerd door een geautoriseerde servicevertegenwoordiger.

HOE CONTACT OP TE NEMEN MET SEBO

Om contact op te nemen met SEBO in de Verenigde Staten van Amerika:
SEBO America, LLC
Telefoon: (800) 334-6614
Fax: (303) 792-9196
Website: www.sebo.us

Om contact op te nemen met SEBO in Canada:
SEBO Canada
Telefoon: (877) 258-5005
Fax: (800) 270-4807
Website: www.sebocanada.ca

Raadpleeg uw garantiekaart die bij uw SEBO-stofzuiger is meegeleverd voor informatie over de garantie.

Referenties

• Sebo
• SEBO Canada | Luxury Upright and Canister Vacuums

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sebo ESSENTIAL G4, ESSENTIAL G5 - Handleiding stofzuiger

Beschikbare talen
