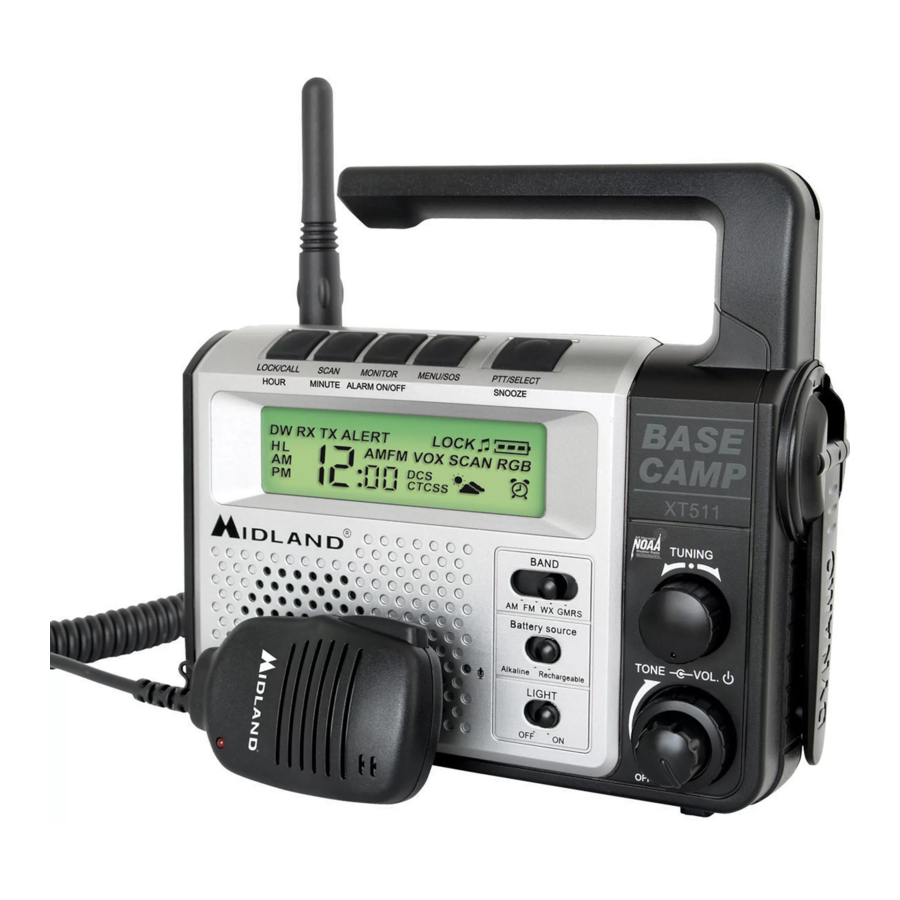

Midland XT511 - Handleiding weerradio

Welkom in de wereld van Midland elektronica

Uw 2-weg radio vertegenwoordigt de modernste stand van de techniek. Ontworpen voor GMRS (General Mobile Radio Service) gebruik, dit compacte pakket is groots in prestaties. Het is een kwalitatief hoogwaardig stuk elektronische apparatuur, vakkundig geconstrueerd met de beste componenten. De schakeling is volledig solid-state en gemonteerd op een robuuste printplaat. Uw tweewegradio is ontworpen voor betrouwbare en probleemloze prestaties gedurende vele jaren.

Functies

• 22 GMRS/FRS-kanalen
• 121 privacycodes (38 CTCSS / 83 DCS)
• AM/FM-ontvanger
• VOX
• Selecteerbare oproepwaarschuwing
• NOAA Weerradio
• NOAA Weerwaarschuwing
• Scanfunctie
• MONITOR-functie
• Dual Watch-functie
• Roger Pieptoon
• Stille werking
• Toetsenbordvergrendeling
• HI/LO-stroominstellingen
• Zaklamp
• Klok-/wekkerfunctie
• Dynamo Crank batterij oplaadmogelijkheid
• USB-aansluiting (voor het opladen van mobiele telefoons)
• Speaker / microfoonaansluitingen
• Batterijmeter / indicator batterij bijna leeg

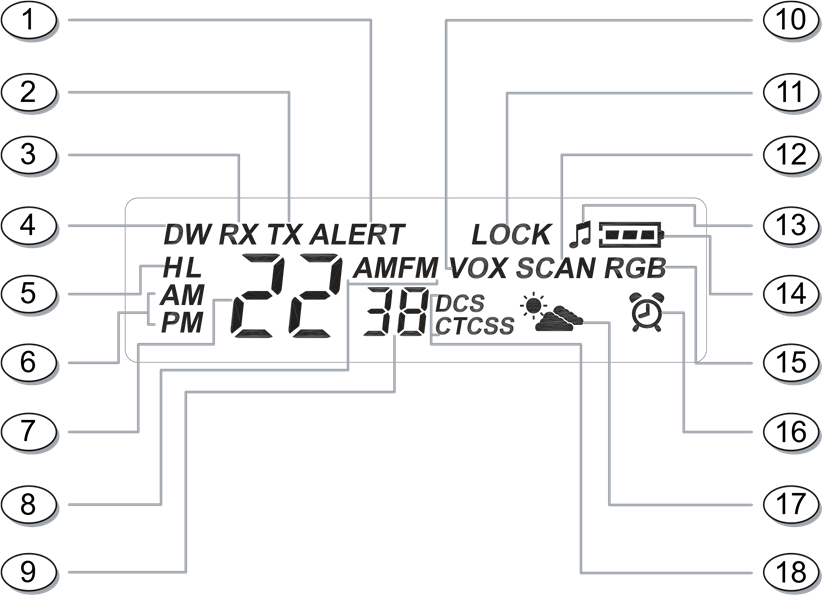

LCD-SCHERM

1. NOAA WEATHER (WX) ALERT ICON – Geeft aan dat de NOAA Weather Alert functie is ingeschakeld.
2. TRANSMIT (TX) ICON – Geeft aan dat de radio een signaal uitzendt.
3. RECEIVE (RX) ICON – Geeft aan dat de radio een transmissie ontvangt.
4. DUAL WATCH ICON – Geeft aan dat de Dual Watch functie is ingeschakeld.
5. TRANSMIT POWER LEVEL ICON – Geeft de TX-vermogensinstelling aan (H/L)
6. CLOCK AM/PM ICON – Geeft aan dat de klok is ingesteld op AM of PM.
7. CHANNEL NUMBER – Verandert van 1~22 op de GMRS/FRS-band (1~7 op de WX-band). Dit wordt ook gebruikt om gedeeltelijk de huidige AM/FM-ontvangerfrequentie en de huidige klokinstelling aan te geven.
8. AM/FM RECEIVER ICON – Geeft aan dat de radio in AM- of FM-ontvangermodus staat.
9. PRIVACY CODE – Geeft de door de gebruiker geselecteerde privacycode aan (oF~38/oF~83). Deze 2-cijferige uitlezing wordt ook gebruikt om de AM/FM-ontvangerfrequentie en voor de klokfunctie weer te geven.

10. VOX ICON – Geeft aan wanneer de VOX-modus actief is.
11. KEY LOCK ICON – Geeft aan dat de KEY LOCK-modus is ingeschakeld.
12. SCAN ICON – Geeft aan wanneer de radio in de scanmodus staat.
13. KEY TONE ICON – Geeft aan dat de Key Beep Tone van de radio is ingeschakeld.
14. BATTERY METER – Geeft het batterijniveau aan.
15. ROGER BEEP ICON – Geeft aan dat de Roger Beep Tone van de radio is ingeschakeld.
16. ALARM CLOCK ICON – Geeft aan wanneer de wekker is ingeschakeld.
17. NOAA WEATHER (WX) BAND ICON – Geeft aan wanneer de radio in de weerradiomodus staat.
18. PRIVACY CODE ICON – Geeft de privacycode-instelling aan (CTCSS/DCS).

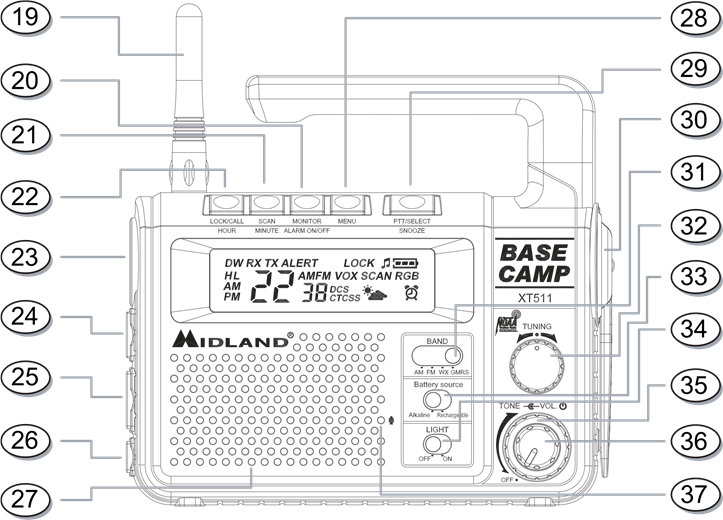

BEDIENINGSELEMENTEN

19. ANTENNE
20. MONITOR / ALARM ON/OFF Button – Druk hierop om de Monitor-functie in te schakelen in de GMRS-modus. Houd ingedrukt om het alarm in/uit te schakelen in de klokmodus.
21. SCAN/MINUTE Button – Druk hierop om de scanmodus in/uit te schakelen in de GMRS-modus. Druk hierop om de minuutinstelling te wijzigen in de klokmodus.
22. LOCK/CALL / HOUR Button – Houd ingedrukt om de toetsenblokkering in/uit te schakelen in de GMRS-modus. Druk hierop om een CALL Alert-signaal te verzenden in de GMRS-modus. Druk hierop om de uurinstelling te wijzigen in de klokmodus.
23. FLASHLIGHT – Ingebouwde zaklamp.
24. USB JACK – wordt gebruikt voor het opladen van een mobiele telefoon via de Dynamo Crank.
25. EXTERNAL SPEAKER/MIC JACK
26. EXTERNAL CHARGER JACK – Wanneer de AC- of DC-adapter wordt gebruikt, MOET het oplaadbare batterijpakket zijn geïnstalleerd.
27. SPEAKER – Ingebouwde speaker.
28. MENU Button – Druk hierop om de menumodus te openen in de GMRS/FRS- en WX-modus.
29. PTT/SELECT/SNOOZE Button – Houd ingedrukt om spraakcommunicatie te verzenden in de GMRS-modus. Druk hierop om de selectie te bevestigen in de MENU- en klokmodus. Druk hierop om de SNOOZE-functie te activeren in de klokmodus.
30. DYNAMO CRANK HANDLE – Draai met de klok mee of tegen de klok in om het NiMH-batterijpakket op te laden.
31. BAND SWITCH – Wordt gebruikt om te schakelen tussen AM/FM/WX/GMRS-modus.
32. TUNING KNOB – Draai met de klok mee/tegen de klok in om de instelling in de menumodus aan te passen. Het kan ook aanpassingen maken in de klok- en AM/FM-ontvangermodus.
33. BATTERY SOURCE SWITCH – Wordt gebruikt om te schakelen tussen alkaline- en oplaadbare NiMH-batterijen.
34. LIGHT ON/OFF SWITCH – Wordt gebruikt om de zaklamp in/uit te schakelen.
35. TONE CONTROL KNOB – Draai met de klok mee/tegen de klok in om de toon te verhogen/verlagen.
36. POWER/VOLUME KNOB – Draai met de klok mee om de stroom in te schakelen en het volumeniveau te verhogen. Draai tegen de klok in om het volumeniveau te verlagen en de stroom uit te schakelen.
37. MIC – Ingebouwde microfoon.

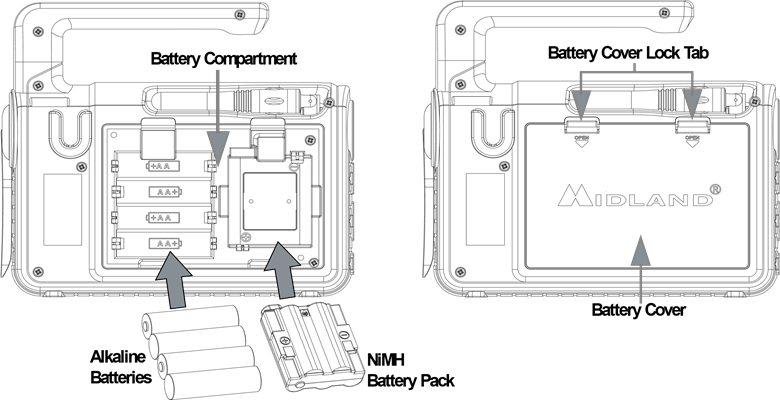

BATTERIJINSTALLATIE

Uw XT511 Series radio werkt met 4 AA alkalinebatterijen of een NiMH-batterijpakket. Zorg ervoor dat het oplaadbare NiMH-batterijpakket in de radio is geïnstalleerd voordat u de AC- of DC-adapters gebruikt.
Om de batterijen te installeren:

1. Met de achterkant van de radio naar u toe, verwijdert u de batterijklep door de vergrendellip van de batterijklep naar beneden te drukken totdat deze ontgrendelt en deze uit de radio te tillen.
2. Plaats 4 AA-batterijen en let op de polariteit zoals weergegeven. Als u de batterijen verkeerd plaatst, kan het apparaat niet werken of kan het beschadigd raken. Plaats ook het NiMH-batterijpakket zoals hieronder weergegeven.
3. Plaats de batterijklep terug door deze in de achterkant van de radio te duwen totdat de vergrendellip van de batterijklep op zijn plaats vergrendelt.

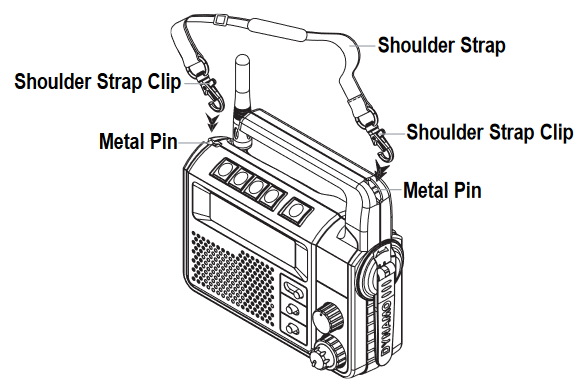

DE SCHOUDERRIEM INSTALLEREN

Om de SCHOUDERRIEM te installeren, schuift u de SCHOUDERRIEMCLIP naar beneden in de metalen pennen aan de bovenkant van de radio totdat deze op zijn plaats vergrendelt. Om de SCHOUDERRIEM te verwijderen, drukt u op de tab van de SCHOUDERRIEMCLIP naar beneden en verwijdert u deze vervolgens van de radio.

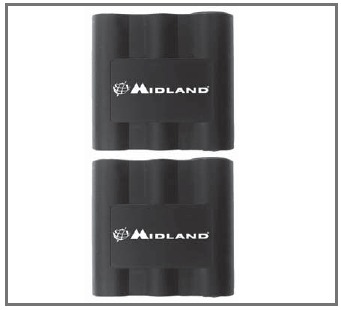

HET BATTERIJPAKKET OPLADEN

Uw XT511-serie is uitgerust voor het gebruik van een oplaadbaar NiMH-batterijpakket dat kan worden opgeladen met een AC-wandadapter (meegeleverd) of een DC-adapter (meegeleverd). De eerste oplaadtijd is 24 uur, daarna is de oplaadtijd 12 uur. Voor een maximale levensduur van de batterij raden we aan het batterijpakket op te laden wanneer het pictogram voor een bijna lege batterij verschijnt. Haal de radio uit de oplader wanneer de oplaadtijd is verstreken. Voor de locatie van de CHARGING JACK.
Om er zeker van te zijn dat het batterijpakket volledig is opgeladen, wordt aanbevolen om het batterijpakket minstens 12 uur op te laden met de radio UITGESCHAKELD.
U kunt het oplaadbare NiMH-batterijpakket ook opladen met behulp van de Dynamo Crank.
Om op te laden met de Dynamo Crank, draait u snel aan de Dynamo Crank handgreep met de klok mee of tegen de klok in.
Voor de beste laadomstandigheden wordt aanbevolen om het batterijpakket op te laden via de Dynamo Crank met de radio UITGESCHAKELD.

1. Gebruik alleen ons NiMH-batterijpakket.
2. Probeer geen alkalinebatterijen of andere batterijen of batterijpakketten op te laden dan degene die in de handleiding staan aangegeven. Dit kan lekkage veroorzaken en de radio beschadigen.
3. Voor langdurige opslag van de radio schakelt u de radio uit en verwijdert u de batterijen uit de radio.

BATTERIJNIVEAU-INDICATOR

Uw XT511-serie heeft een BATTERY LEVEL METER die het batterijniveau weergeeft. Hoe groter het aantal zichtbare balken, hoe sterker het batterijniveau. Wanneer het batterijniveau laag is, knippert het Battery Shell pictogram op het display, wat aangeeft dat uw batterijen moeten worden vervangen of opgeladen als u een oplaadbaar batterijpakket gebruikt.

DE STROOMBRON SELECTEREN

Uw XT511-serie kan zowel een alkalinebatterij als het oplaadbare NiMH-batterijpakket gebruiken. Zet de BATTERY SOURCE schakelaar gewoon op de "Alkaline" of "Rechargeable" (voor NiMH-batterijpakket) modus.

UW RADIO BEDIENEN

DE RADIO INSTELLEN OP GMRS/FRS-MODUS
Om de XT511 in te stellen op de GMRS/FRS-modus, zet u de BAND-schakelaar in de GMRS/FRS-stand. Op het LCD-scherm wordt de huidige GMRS/FRS-kanaalinstelling weergegeven.

AAN/UIT ZETTEN EN VOLUME
Draai de POWER/VOLUME-knop met de klok mee om de radio aan te zetten en het volume te verhogen. Draai de knop tegen de klok in om het volume te verlagen en de radio uit te zetten. Tijdens het inschakelen geeft het LCD-scherm alle pictogrammen 1 seconde weer en geeft het LCD-scherm het laatst geselecteerde kanaal/frequentie aan.

EEN OPROEP VERZENDEN EN ONTVANGEN
Om te communiceren, moeten alle radio's in uw groep op hetzelfde kanaal en dezelfde privacycode zijn ingesteld.

1. Houd de PTT-knop ingedrukt en spreek met een normale stem in de microfoon. Het TX-pictogram verschijnt continu op het LCD-scherm tijdens het verzenden.
   Wanneer u een HAND MIC gebruikt, houdt u de PTT-knop aan de zijkant van de HAND MIC ingedrukt en spreekt u met een normale stem.
   Houd de HAND MIC voor maximale helderheid 5 tot 7,5 cm van uw mond.
2. Om een oproep te ontvangen, laat u de PTT-knop los. Het RX-pictogram verschijnt op het scherm wanneer uw radio een transmissie ontvangt.

OVER BEREIK
Uw XT511-serie radio's zijn ontworpen om u een maximaal bereik te geven onder optimale omstandigheden.
Optimale omstandigheden zijn:

• Boven water
• Open landelijke gebieden zonder obstakels
• Vlakke gebieden waar u de andere persoon kunt zien

Om ervoor te zorgen dat u een maximaal bereik krijgt:

• Zorg ervoor dat u verse of volledig opgeladen batterijen gebruikt - lage batterijen veroorzaken lage stroomomstandigheden
• Zorg ervoor dat u zich op een GMRS-kanaal bevindt - FRS-kanalen zijn door de FCC beperkt tot een laag vermogen
• Zorg ervoor dat u uw radio instelt om Hi-vermogen te gebruiken.
• Zorg ervoor dat u de ANTENNE omhoog richt.

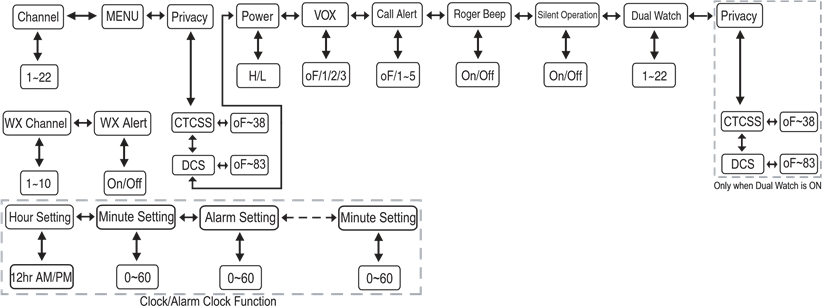

XT511 SNELREFERENTIETABEL

KANALEN SELECTEREN (GMRS/FRS-BAND)
Draai de TUNING-knop met de klok mee of tegen de klok in om een van de 22 GMRS/FRS-kanalen te selecteren.

MONITOR
Door op de MONITOR-knop te drukken, kunt u de activiteit op uw huidige kanaal controleren voordat u uitzendt. Dit kan ook worden gebruikt om het volumeniveau van de radio aan te passen wanneer deze geen signaal ontvangt.
Druk nogmaals op de MONITOR-knop om de MONITOR-modus te verlaten.

SCAN
Uw XT511-serie kan alle 22 kanalen scannen op activiteit. Om te starten, drukt u snel op de SCAN-knop. Herhaal dezelfde procedure om af te sluiten. Uw radio scant snel elk van de 22 kanalen en stopt op elk actief kanaal. Uw radio blijft op het actieve kanaal zolang het signaal aanwezig is en hervat het scannen 5 seconden nadat het signaal niet meer aanwezig is.
Wanneer u op de PTT-knop drukt om uit te zenden op een actief kanaal, stopt de scanfunctie en blijft op het actieve kanaal. Om het scannen te hervatten, drukt u snel op de knop.

OPROEPALARM
Uw XT511-serie kan gedurende een bepaalde tijd een oproepalarm verzenden. Om een oproepalarm te verzenden, drukt u op de CALL/LOCK-knop. Het TX-pictogram verschijnt tijdens het verzenden van een oproepalarm en er is ter bevestiging een toon te horen op de luidspreker.
De XT511 heeft 5 selecties voor oproepalarmen.

TOETSENBLOKKERING
Om te voorkomen dat u per ongeluk de radio-instelling wijzigt, houdt u de CALL/LOCK-knop ongeveer 4 seconden ingedrukt. Het KEY LOCK-pictogram verschijnt op het scherm. De PTT-, CALL- en MONITOR-functie blijven actief. Herhaal dezelfde procedure om het toetsenblok te ontgrendelen.

DISPLAYVERLICHTING
Tijdens het inschakelen wordt de displayverlichting gedurende ongeveer 5 seconden geactiveerd. De displayverlichting kan ook worden geactiveerd wanneer op de MENU-, SCAN-knop wordt gedrukt. Het kan ook worden geactiveerd als aan de TUNING-knop wordt gedraaid.
Opmerking: in de klokmodus (uitgeschakeld) kan de displayverlichting worden geactiveerd door op een willekeurige knop te drukken of wanneer aan de TUNING-knop wordt gedraaid.

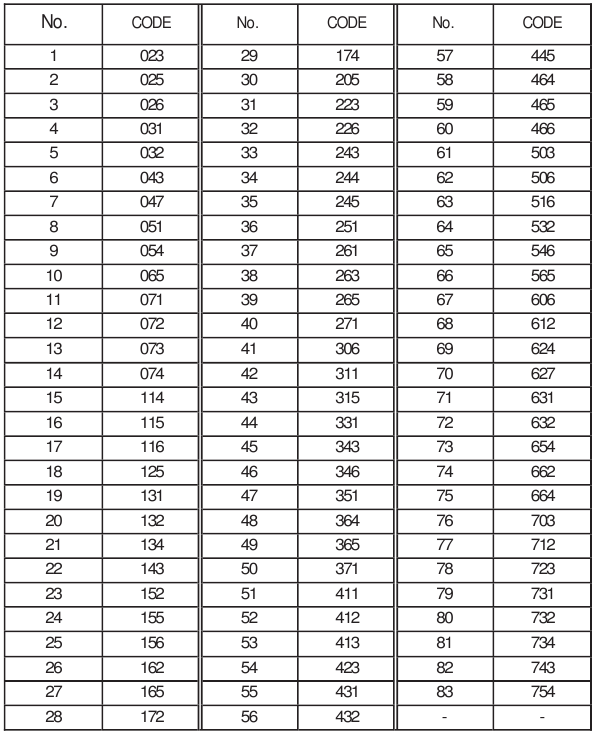

PRIVACYCODES INSTELLEN
Uw XT511-serie heeft 121 beschikbare Privacy Codes. De geselecteerde Privacy Code kan verschillen voor elk kanaal. Om een Privacy Code voor het huidige kanaal te selecteren, drukt u eenmaal op de MENU-knop en draait u vervolgens aan de TUNING-knop om een van de 38 CTCSS Privacy Code te selecteren. Druk nogmaals op de MENU-knop en draai aan de TUNING-knop om een van de 83 DCS Privacy Code te selecteren. Het Privacy Code-pictogram op het scherm geeft aan of u uw privacycode hebt ingesteld in de CTCSS- of DCS-modus. Om de selectie te bevestigen, drukt u op de PTT-knop of drukt u nogmaals op de MENU-knop om naar de volgende functie-instelling te gaan.
Opmerking: Als u een CTCSS Privacy Code selecteert, wordt elke vooraf geselecteerde DCS Privacy Code geannuleerd en vice versa. Het selecteren van een privacycode van "oF" schakelt de privacyfunctie uit. Om te communiceren tussen twee radio's uit de XT511-serie, moeten alle radio's in uw groep zijn ingesteld op hetzelfde kanaal en dezelfde privacycode-selecties.

SELECTIE VERMOGENSNIVEAU VERZENDEN (TX)
Uw XT511-serie heeft 2 instellingen voor vermogensniveaus. Om het vermogensniveau op de kanalen 1~7 en 15~22 te selecteren, drukt u op de MENU-knop totdat een "Pr"-pictogram op het scherm verschijnt. Draai vervolgens aan de TUNING-knop om het TRANSMIT POWER LEVEL-pictogram te selecteren (H: Hoog/L: Laag). Om te bevestigen, drukt u op de PTT-knop of drukt u nogmaals op de MENU-knop om naar de volgende functie-instelling te gaan.
Wanneer de batterijmeter naar 1 streepje zakt , schakelt het TX-vermogen automatisch over van het niveau Hoog(H) naar Laag(L).
Opmerking: u kunt de vermogensinstelling op de FRS-kanalen (8~14) niet aanpassen. Deze zijn per FCC-voorschriften ingesteld op een laag vermogen.

VOX (Handsfree verzending)
Uw radio heeft 3 VOX-niveau-instellingen: (oF/1/2/3).
Om VOX in te stellen, drukt u op de MENU-knop totdat op het scherm "Vo" wordt weergegeven, terwijl aan de rechterkant een "oF"-pictogram verschijnt. Selecteer "1", "2" of "3" door aan de TUNING-knop te draaien en druk op de PTT-toets of druk nogmaals op de MENU-knop om naar de volgende functie-instelling te gaan.
VOX is gevoeliger op de "1"-instelling dan op de "3"-instelling.
Om VOX uit te schakelen, drukt u op de MENU-knop totdat op het scherm "Vo" wordt weergegeven, terwijl aan de rechterkant een "1"-pictogram, "2"-pictogram of "3"-pictogram verschijnt. Selecteer "oF" door aan de TUNING-knop te draaien en druk op de PTT-toets of druk nogmaals op de MENU-knop om naar de volgende functie-instelling te gaan.

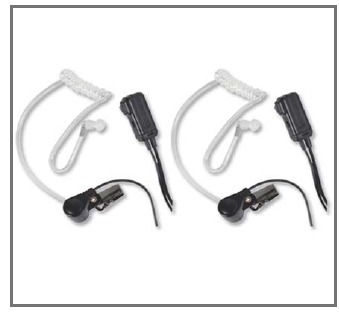

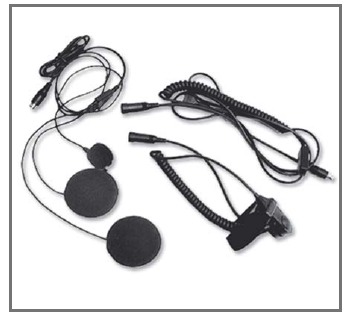

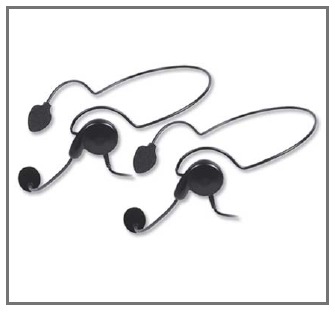

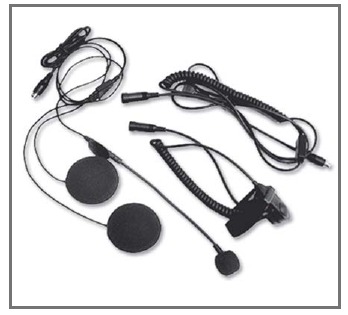

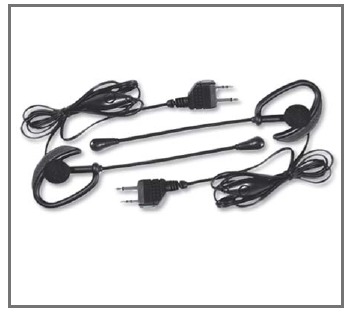

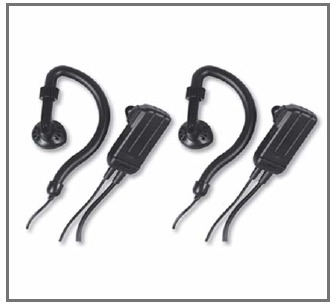

Opmerking: gebruik voor VOX handsfree-bediening Midland headset-accessoires of de ingebouwde interne microfoon. De accessoire-handmicrofoon is ook bedoeld voor gebruik in de VOX-modus.

SELECTIE OPROEPALARM
Uw XT511-serie heeft 5 selecteerbare CALL ALERTS (oF/1~5).
Om te selecteren, drukt u op de MENU-knop totdat een "CA"-pictogram verschijnt en rechts van het "CA"-pictogram de huidige CALL ALERT-instelling wordt weergegeven. Draai vervolgens aan de TUNING-knop om de CALLALERT-selecties te maken - de radio geeft voor elke selectie een bijbehorende toon af. Om te bevestigen, drukt u op de PTT-knop of drukt u op de MENU-knop om naar de volgende functie-instelling te gaan.
Opmerking: als u het OPROEPALARM instelt op "oF", wordt de functie OPROEPALARM uitgeschakeld.

ROGER BEEP (einde van de verzending) TOON
Wanneer de PTT-knop wordt losgelaten, piept de radio om aan andere gebruikers te bevestigen dat uw verzending is voltooid.
Om de ROGER BEEP-toon in te schakelen, drukt u op de MENU-knop totdat op het scherm een "rb"-pictogram wordt weergegeven, terwijl rechts van het "rb"-scherm een "oF"-pictogram verschijnt. Selecteer "on" door aan de TUNING-knop te draaien en druk op de PTT-toets of druk op de MENU-knop om naar de volgende functie-instelling te gaan. Het ROGER BEEP-pictogram verschijnt op het scherm.
Om de ROGER BEEP-toon uit te schakelen, drukt u op de MENU-knop totdat op het scherm een "rb"-pictogram wordt weergegeven, terwijl rechts van het "rb"-scherm een "on"-pictogram verschijnt. Selecteer "oF" door aan de TUNING-knop te draaien en druk op de PTT-toets of druk op de MENU-knop om naar de volgende functie-instelling te gaan. Het ROGER BEEP-pictogram verdwijnt op het scherm.

STILLE BEDIENING
Uw XT511-serie heeft een modus voor STILLE BEDIENING. In deze modus zijn alle "pieptonen" en "tonen" uitgeschakeld.
Om de modus STILLE BEDIENING in te schakelen, drukt u op de MENU-knop totdat op het display een "bP"-pictogram verschijnt, terwijl rechts van het "bP"-display een "on"-pictogram verschijnt. Selecteer "oF" door aan de TUNING-knop te draaien en druk op de PTT-knop om te bevestigen, of druk op de MENU-knop om naar de volgende functie-instelling te gaan. Het KEY TONE-pictogram verschijnt op het display.
Om de modus STILLE BEDIENING uit te schakelen, drukt u op de MENU-knop totdat op het display een "bP"-pictogram verschijnt, terwijl rechts van het "bP"-display een "oF"-pictogram verschijnt. Selecteer "on" door aan de TUNING-knop te draaien en druk op de PTT-knop of de MENU-knop. Het KEY TONE-pictogram verdwijnt van het display.

DUAL WATCH
Uw XT511-serie heeft een DUAL WATCH-functie, waarmee de gebruiker 2 geselecteerde kanaal-/privacycodes kan controleren op activiteit. Het is vergelijkbaar met de SCAN-functie, maar controleert slechts 2 kanalen in plaats van de hele 22 kanalen. De eerste kanaal-/privacycode is de huidige instelling, de tweede kanaal-/privacycode is degene die u in het MENU instelt.
Om de DUAL WATCH-functie in te schakelen, drukt u op de MENU-knop totdat het DUAL WATCH-pictogram verschijnt, terwijl rechts een "oF"-pictogram verschijnt. Selecteer het tweede kanaal door aan de TUNING-knop te draaien. Om een Privacy Code voor het tweede kanaal te selecteren, drukt u eenmaal op de MENU-knop en draait u vervolgens aan de TUNING-knop om een van de 38 CTCSS Privacy Codes te selecteren, of drukt u nogmaals op de MENU-knop en draait u aan de TUNING-knop om een van de 83 DCS Privacy Codes te selecteren. Druk op de MENU- of PTT-knop om te bevestigen. Het DUAL WATCH-pictogram blijft op het display staan.
De radio scant snel de twee geselecteerde kanalen en stopt op elk actief kanaal. Uw radio blijft op het actieve kanaal zolang het signaal aanwezig is en hervat het scannen 5 seconden nadat het signaal niet meer aanwezig is.
Om de DUAL WATCH-functie uit te schakelen, drukt u op de SCAN-knop. De huidige GMRS/FRS-radio-instelling wordt weergegeven en het DUAL WATCH-pictogram verdwijnt van het display.
Opmerking: Wanneer de radio in de Dual Watch- of Scan-modus staat voor GMRS, wordt deze overschreven door een weeralarm.

DE RADIO INSTELLEN OP DE NOAA-WEERRADIOMODUS
Om de XT511 in te stellen op de NOAA WEATHER RADIO-modus, zet u de BAND-schakelaar in de WX-stand. De LCD toont de huidige WX-kanaalinstelling en het NOAA WEATHER (WX) BAND-pictogram verschijnt op het display. Draai aan de TUNING-knop om een van de 7 NOAA WEATHER (WX) BAND-kanalen te selecteren. NOAA WEERALARM
Uw XT511 heeft een NOAA WEATHER ALERT-functie, waarmee u automatisch een weeralarm kunt ontvangen van aangewezen NOAA-stations.
Om de NOAA WEATHER (WX) ALERT in te schakelen, drukt u eenmaal op de MENU-knop terwijl u in de WX Band bent. Het NOAA WEATHER (WX) ALERT-pictogram verschijnt op het display, terwijl rechts een "oF"-pictogram verschijnt. Selecteer "on" door aan de TUNING-knop te draaien. Om te bevestigen, drukt u op de PTT- of de MENU-knop. De radio keert terug naar WX BAND en het NOAA WEATHER (WX) ALERT-pictogram blijft op het display staan. Als de radio een WX ALERT-signaal ontvangt van een aangewezen NOAA-station terwijl deze in de WX-modus staat, piept de radio 20 seconden lang, terwijl een "AL"- en "In"-pictogram op het display verschijnen, terwijl de FLASHLIGHT en de displayverlichting allemaal knipperen. Daarna gaat de radio automatisch naar de NOAA WEATHER RADIO-modus.
Als de radio een WX ALERT-signaal ontvangt van een aangewezen NOAA-station terwijl deze in de AM/FM- of GMRS/FRS-modus staat, piept de radio 20 seconden lang, terwijl het NOAA WEATHER (WX) ALERT-pictogram knipperend op het display verschijnt, terwijl de FLASHLIGHT en de displayverlichting allemaal knipperen. In dit geval moet de gebruiker de BAND-schakelaar in de WX-stand zetten om naar een weeralarmuitzending te luisteren.
Het NOAA WEATHER (WX) ALERT-pictogram blijft knipperen op het display wanneer het een WX ALERT-signaal ontvangt, tenzij de BAND-schakelaar in de WX-modus staat of er een knop wordt ingedrukt. Dit is om de gebruiker eraan te herinneren dat er een WX Alert-signaal is ontvangen, voor het geval ze het hebben gemist.
Om de NOAA WEATHER (WX) ALERT uit te schakelen, drukt u eenmaal op de MENU-knop terwijl u in de WX Band bent. Het NOAA WEATHER (WX) ALERT-pictogram verschijnt op het display, terwijl rechts een "oF"-pictogram verschijnt. Selecteer "oF" door aan de TUNING-knop te draaien. Om te bevestigen, drukt u op de PTT- of MENU-knop.

DE RADIO INSTELLEN OP DE AM/FM-ONTVANGERMODUS
Om de XT511 in te stellen op de AM/FM RECEIVER-modus, zet u de BAND-schakelaar in de AM- of FM-stand. De LCD toont de huidige AM- of FM-kanaalinstelling.
Opmerking: Wanneer u van de Weer- of GMRS-modi naar de AM- of FM-radio gaat, kunt u een vertraging opmerken voordat de radio op een station afstemt. Dit is een normale werking en is geen indicatie dat de radio niet werkt. U kunt deze vertraging ook opmerken wanneer u de radio AAN zet in de AM- of FM-modus.

KANAALSELECTIE (AM/FM-BAND)
Draai de TUNING-knop met de klok mee of tegen de klok in om de AM- of FM-frequentie te selecteren. Door de TUNING-knop te draaien en vast te houden, scant de radio continu naar de frequentie totdat deze een sterk signaal ontvangt.

DE RADIO INSTELLEN OP DE KLOKMODUS
Om de XT511 in te stellen op de CLOCK-modus, draait u de POWER/VOLUME-schakelaar naar OFF. Het display toont de huidige tijdinstelling.

DE UURINSTELLING WIJZIGEN
Om de uurinstelling van de klok te wijzigen, drukt u op de LOCK/ CALL/ HOUR-knop in de CLOCK-modus, en het uurcijfer van de klok knippert. Draai aan de TUNING-knop om de uurinstelling te wijzigen. Druk op de PTT/SELECT-knop om te bevestigen.

DE MINUUTINSTELLING WIJZIGEN
Om de minuutinstelling van de klok te wijzigen, drukt u op de SCAN/MINUTE-knop in de CLOCK-modus, en het minuutcijfer van de klok knippert. Draai aan de TUNING-knop om de uurinstelling te wijzigen. Druk op de PTT/SELECT-knop om te bevestigen.

DE WECKER INSTELLEN
De XT511 kan ook functioneren als een ALARM CLOCK. Om de ALARM CLOCK in te schakelen, drukt u op de ALARM ON/OFF-knop in de CLOCK-modus. Het ALARM CLOCK-pictogram verschijnt.
Om de uurinstelling van de ALARM in te stellen, drukt u op de LOCK/CALL/HOUR-knop in de CLOCK-modus, en het uurcijfer van de klok knippert. Draai aan de TUNING-knop om de uurinstelling te wijzigen. Druk op de PTT/SELECT-knop om te bevestigen.
Om de minuutinstelling van de ALARM in te stellen, drukt u op de SCAN/MINUTE-knop in de CLOCK-modus, en het minuutcijfer van de klok knippert. Draai aan de TUNING-knop om de minuutinstelling te wijzigen. Druk op de PTT/SELECT-knop om te bevestigen.
Om de ALARM CLOCK uit te schakelen, drukt u op de ALARM ON/OFF-knop in de CLOCK-modus. Het ALARM CLOCK-pictogram verdwijnt.

ALARM CLOCK SNOOZE
Wanneer de ALARM CLOCK afgaat, kunt u de SNOOZE-functie activeren door op de SNOOZE-knop te drukken. Elke keer dat op de SNOOZE-knop wordt gedrukt, gaat de ALARM CLOCK na 8 minuten opnieuw af.

DE ZAKLAMP GEBRUIKEN
Uw XT511-serie heeft een ingebouwde FLASHLIGHT.
Om de FLASHLIGHT in te schakelen, zet u de LIGHT-schakelaar op ON.
Om de FLASHLIGHT uit te schakelen, zet u de LIGHT-schakelaar op OFF.

EXTERNAL SPEAKER/MICROPHONE JACK
Uw XT511-serie kan worden gebruikt met een optionele externe luidspreker/microfoon of headset, waardoor u uw handen vrij heeft voor andere taken. U kunt de HAND MIC ook gebruiken via de SPEAKER/MICROPHONE JACK.
Om een optionele luidspreker/microfoon of headset te gebruiken:

• Open de SPEAKER/MIC Jack Rubber Cap aan de zijkant van de radio.
• Steek de stekker(s) in de SPK/MIC-aansluitingen.
• Plaats het oordopje in uw oor en stel de microfoon in de gewenste positie in.

Opmerking: Wanneer de HAND MIC is aangesloten, wordt alle audio via de HAND MIC afgespeeld omdat het een luidsprekermicrofoon is. Dit is een normale werking.

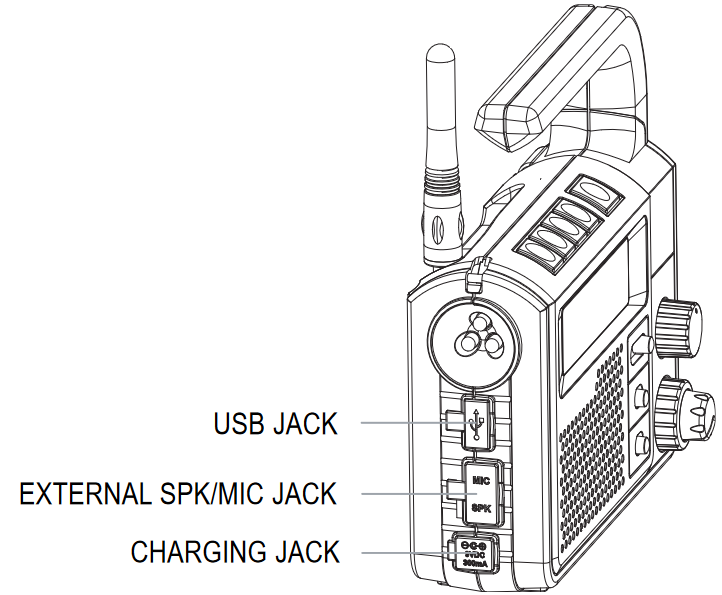

USB-AANSLUITING
Uw XT511-serie kan worden gebruikt om een mobiele telefoon op te laden via de DYNAMO CRANK, AC of DC-adapter via de USB-aansluiting.

• Open de rubberen dop van de USB Jack (aansluiting) aan de zijkant van de radio.
• Sluit een USB Charging Cable (USB-oplaadkabel) (niet meegeleverd) aan op de mobiele telefoon.
• Sluit het andere uiteinde van de USB Charging Cable (USB-oplaadkabel) aan op de USB Jack (aansluiting) van de XT511.
• Laad de batterij van de mobiele telefoon op door snel aan de DYNAMO CRANK te draaien, of door de AC- of DC-adapter in de Charging Jack (oplaadaansluiting) te steken.

Opmerking: Het opladen van een mobiele telefoon via de USB-aansluiting is alleen bedoeld voor noodgevallen. Het is niet bedoeld om een volledig ontladen batterij volledig op te laden.

PROBLEMEN OPLOSSEN

GEBRUIK EN ONDERHOUD

1. Gebruik een zachte, vochtige doek om de radio schoon te maken
2. Gebruik geen alcohol of schoonmaakmiddelen om de radio schoon te maken.
3. Dompel de radio niet onder in water.
4. Droog de radio af met een droge, pluisvrije doek als hij nat wordt.
5. Schakel de radio uit en verwijder de batterijen tijdens langdurige opslag.

Als u een probleem heeft waarvan u denkt dat het service vereist, bel dan eerst en spreek met een servicemonteur. Veel problemen kunnen telefonisch worden verholpen zonder het apparaat terug te sturen voor service.

SPECIFICATIES

Kanalen
22 GMRS/FRS-kanalen + 121 privacycodes
7 NOAA-weer (WX) bandkanalen
Bedrijfsfrequentie
UHF 462.5500 ~ 467.7125 MHz
AM: 520kHz ~ 1710kHz -10kHz stappen
FM: 87.5MHz ~ 108.0MHz - 100kHz stappen
Stroombron
4 AA Alkaline of 6.0V oplaadbare Ni-MH-batterij

GMRS/FRS FREQUENTIETABEL (MHz)

* Kanalen 8~14 zijn FRS-kanalen met laag vermogen en zonder licentie

NOAA WEER (WX) RADIOFREQUENTIETABEL (MHz)

PRIVACYCODES FREQUENTIETABEL (Hz)

Opmerking: privacycodes kunnen worden geprogrammeerd voor gebruik op elk kanaal

DCS PRIVACYCODE TABEL

Opmerking: privacycodes kunnen worden geprogrammeerd voor gebruik op elk kanaal

ACCESSOIRES

Accessoires kunnen worden gekocht op www.midlandradio.com of vul het formulier op de volgende pagina in en stuur het naar ons adres.

AVP-7

• 2 oplaadbare batterijen

• - $ 19,99

AVP-1

• 2 over het oor microfoon headsets met PTT
• $ 19,99

AVP-H1

• 1 open helm microfoonkit
• $ 49,99

AVP-H2

• 1 gesloten helm microfoonkit
• $ 49,99

AVP-H3

• 2 bewakingsheadsets
• $ 39,99

AVP-H4

• 2 oorwikkelheadsets
• $ 39,99

AVP-H5

• 2 achter het hoofd headset
• $ 39,99

BESTELFORMULIER ACCESSOIRES

Stuur een postwissel of vul de Visa/MasterCard-gegevens in en stuur deze naar het onderstaande adres. Stuur GEEN contant geld of cheques. Maak de postwissel op naam van Midland Radio Corporation.
Naam:
Adres:
Plaats: Provincie, Code
Tel: e-mail:
CC# Type: Vervaldatum.

Stuur naar:
Midland Radio Corporation Consumer Dept.
5900 Parretta Drive
Kansas City, MO 64120
Of bel 816.241.8500.
Om online te bestellen, gaat u naar
www.midlandradio.com
Subtotaal
Belasting (alleen MO, CO, IL, FL)
Verzendkosten $14,95
(Geldt alleen voor het binnenland van de VS.
Voor Hawaï, Alaska en Puerto Rico zijn de verzendkosten $36,25 voor 1lb en $64,25 voor 2lbs of meer).
Totaal $

MIDLAND RADIO CORPORATION
5900 Parretta Drive
Kansas City, MO 64120 Bel 816.241.8500
bezoek ons op http://www.midlandradio.com
Let op: Functies & Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. MIDLAND is niet verantwoordelijk voor onbedoelde fouten of weglatingen op de verpakking.

Referenties

• Midland Radio | Two Way Radios and Weather Radios

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Midland XT511 - Handleiding weerradio

Beschikbare talen
