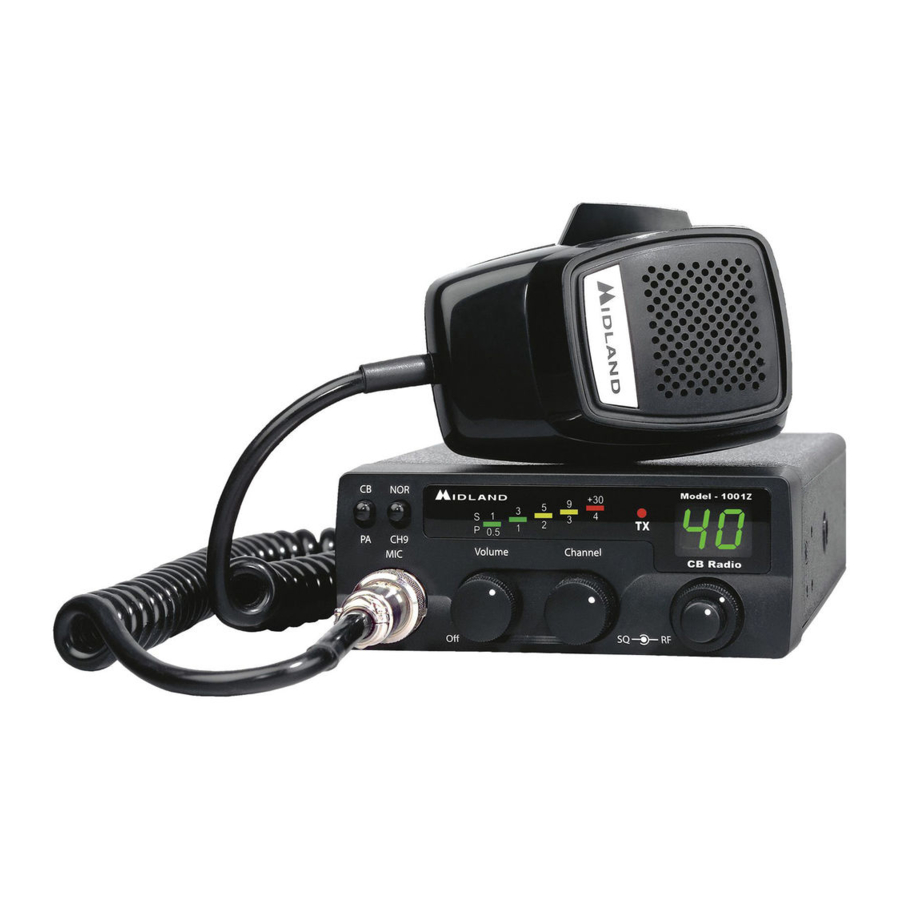

Midland 1001z - CB-radiogids

Welkom in de wereld van Midland Electronics

We zijn er trots op u dit belangrijke communicatieapparaat aan te bieden om u te helpen op de hoogte te blijven.

Hoe u uw mobiele Midland CB installeert

Deze zender-ontvanger kan worden geïnstalleerd in elke 12-volt auto of truck met een negatieve aarding. De meeste huidige Amerikaanse en buitenlandse voertuigen gebruiken een negatief systeem, maar sommige oudere modellen en sommige nieuwere grote trucks kunnen een positieve aarding hebben.
Controleer de vereisten voor uw voertuig voordat u met de installatie begint.
Over het algemeen heeft u een negatief aardingssysteem als de minpool ( - ) van de accu is aangesloten op het motorblok. Neem contact op met uw dealer als u het polariteitssysteem van uw voertuig niet kunt bepalen.

Meegeleverde installatie- en bedieningsaccessoires

1. Eenvoudig te verwijderen montagebeugelsysteem.
2. Microfoonbeugelsysteem.
3. Alle hoofdunit- en microfoonmontagehardware die nodig is voor een normale installatie.
4. Inplugbare microfoon met spiraalsnoer.
5. FCC-deel 95, subdeel D.
6. Handleiding.

Waar u uw CB-zender-ontvanger kunt plaatsen

Uw nieuwe Midland CB is ontworpen om onder het dashboard of verticaal op een console van uw voertuig te worden geïnstalleerd. Veiligheid en gemak zijn de belangrijkste overwegingen bij het bepalen van de exacte locatie van uw radio.

Zorg ervoor dat het apparaat zich op een plaats bevindt waar het de bestuurder of aanvullende veiligheidssystemen (airbags) niet hindert en de toegang tot bedieningselementen niet belemmert. Aansluitkabels moeten zo worden geleid en vastgemaakt dat ze de werking van de rem, het gaspedaal of andere bedieningselementen niet belemmeren. Interferentie van het apparaat of de aansluitkabels kan bijdragen aan het verlies van controle over het voertuig.

Mechanische montage

1. Neem de bovenstaande voorzorgsmaatregel in acht en gebruik de montagebeugel als sjabloon voor het markeren van de locatie van de schroefgaten onder het dashboard. Gebruik een priem, spijker of ander scherp voorwerp om de locatie van de gaten te markeren.
2. Boor een gat van 1/8" voor elk schroefgat in de montagebeugel. Bevestig de beugel aan het dashboard met de meegeleverde Phillips-kopschroeven.
   Wees uiterst voorzichtig bij het boren in het dashboard om schade aan de elektronische ontsteking, cruise control, instrumenten en/of accessoirebedrading onder het dashboard te voorkomen.
3. Plaats de hoofdeenheid tussen de beugelarmen in lijn met de bevestigingsknoppen. Stel de hoek in voor optimaal bedieningscomfort en bereikbaarheid.
4. Draai de bevestigingsknoppen vast.

Stroombedrading (alleen negatieve aarding)

1. Als u niet hebt vastgesteld of uw voertuig een negatieve of positieve aarding heeft, doe dit dan nu. Koppel vervolgens de negatieve draad van de accu los om kortsluiting tijdens de bedrading te voorkomen. Sluit deze zender-ontvanger niet aan op elektrische systemen met positieve aarding.
2. Met negatieve aarding
   1. Sluit de positieve draad (RODE DRAAD met inline zekeringhouder) aan op (a) het zekeringblok, (b) de sigarettenaansteker of (c) rechtstreeks op de positieve pool van uw accu. Meestal is het zekeringblok het handigste aansluitpunt. Het is ook mogelijk om aan te sluiten op de accessoireklem op het zekeringblok of de ontstekingsschakelaar, zodat uw CB automatisch wordt uitgeschakeld wanneer de ontsteking wordt uitgeschakeld.
   2. Sluit de aarde (ZWARTE DRAAD) stevig rechtstreeks aan op het metalen frame van het voertuig. Een goede, directe metaal-op-metaalaarding is essentieel voor optimale prestaties. Installaties waarbij het stopcontact van de sigarettenaansteker wordt gebruikt voor stroomvoorziening, vereisen een extra aardingsdraad van het radiochassis naar het voertuig als de radio niet is bevestigd aan een geaard onderdeel van het voertuig.

Installatie van microfoonhanger

Er zijn montagegaten voorzien op de microfoonhangerbeugel. De beugel kan worden bevestigd aan het dashboard van het voertuig, de gaten aan de linkerkant van de radio of een andere handige locatie.

Antenne

U kunt kiezen uit twee soorten mobiele CB-antennes: een zweepantenne van volledige lengte en een geladen zweepantenne - en een verscheidenheid aan bevestigingen (afhankelijk van waar u uw antenne plaatst). De dealer die u uw Midland CB heeft verkocht, kan u adviseren welk type het beste voor u is.
*Waar u uw antenne plaatst, maakt wel degelijk een verschil.*
Enkele algemene regels voor de locatie van de antenne die de CB-prestaties kunnen verbeteren:

1. Plaats uw bevestiging zo hoog mogelijk op het voertuig.
   Hoe groter het deel van de antennelengte dat zich boven het dak bevindt, hoe beter.
2. Monteer de antenne indien mogelijk in het midden van het oppervlak dat u kiest.
3. Houd antennekabels uit de buurt van geluidsbronnen, zoals het ontstekingssysteem, meters enz.
4. Zorg voor een solide metaal-op-metaalaarding.
5. Wees voorzichtig om kabelbeschadiging te voorkomen.

In wezen hebt u vijf locaties om uit te kiezen: het dak, de dakgoot, het achterdek, de voorkant van de motorkap of de achterbumper. De plaats waar u besluit uw antenne te plaatsen, bepaalt het type antenne dat u installeert. Raadpleeg uw Midland CB-dealer voor advies en begeleiding, en meet uw behoeften af tegen de kenmerken van de verschillende beschikbare Midland-antennemodellen.

Antenne-installatie

Volg de installatie-instructies van de fabrikant zorgvuldig.

Gebruik uw CB-radio nooit zonder een antenne aan te sluiten of met een kapotte antennekabel. Dit zal schade toebrengen aan de zendercircuits.
Veiligheidsmededeling: de antenne die voor deze radio wordt gebruikt, moet zo worden geïnstalleerd dat er een afstand van ten minste 20 cm (8 inch) is tot alle personen en mag niet op dezelfde locatie worden geplaatst of in combinatie met een andere antenne of zender worden gebruikt.

Uw antenne afstemmen

Sommige antennes zijn in de fabriek afgestemd. De prestaties kunnen echter meestal worden verbeterd door de antenne iets te verlengen of in te korten met behulp van een Standing Wave Radio (SWR)-meter. Raadpleeg de installatiehandleiding van de antennefabrikant voor de exacte procedures die moeten worden gebruikt.
U kunt afzonderlijk een SWR-meter kopen of uw antenne laten controleren door de serviceafdeling van uw Midland CB-dealer.

Bereik

In wezen zijn de dingen die het bereik beïnvloeden dezelfde invloeden die AM- en FM-uitzendsignalen optimaliseren of beperken.
Terrein: heuvels, valleien en gebouwen onderbreken en verkorten van nature CB-signalen. Kortom, alles wat zich tussen u en de persoon met wie u wilt praten bevindt, kan uw CB-bereik verkorten. U kunt maximale zend-/ontvangstprestaties verwachten in een vlak, open landschap.
Weer: u kunt verwachten dat het CB-bereik wordt verminderd – misschien drastisch – in tijden van atmosferische storingen, zoals bij onweer of zware sneeuwval. Van zonnevlekken is ook bekend dat ze de CB-prestaties nadelig beïnvloeden.

Ruis

Een veel voorkomende bron van overmatig lawaai is het ontstekingssysteem. In veel voertuigen tegenwoordig is de elektrische brandstofpomp een andere mogelijke bron van lawaai. Als u vermoedt dat dit het geval is, schakel dan de ontsteking uit. Als het lawaai niet meer aanwezig is met de CB in de ontvangstmodus, dan is dit de bron van het lawaai. In sommige gevallen kan het lawaai worden verminderd of geëlimineerd door ervoor te zorgen dat het CB-radiochassis is geaard. Naast het netsnoer. In extreme gevallen kan extra aarding van componenten noodzakelijk zijn.

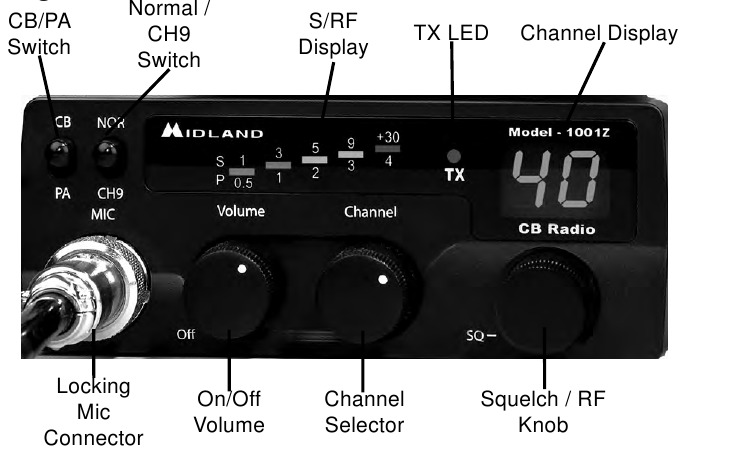

Bedieningselementen

Microfoonaansluiting: sluit de meegeleverde microfoon aan op deze aansluiting. Ontvangen signalen zijn niet te horen zonder de microfoon.
AAN/UIT-kanaalknoppen: met dit eenvoudig te bedienen bedieningselement kunnen CB-kanalen omhoog of omlaag worden geschakeld.
Squelch Control (Squelchregeling): stel deze regeling zo af dat achtergrondgeluid verdwijnt. Als de regeling te ver met de klok mee wordt gedraaid, kan dit leiden tot demping van zwakkere signalen.
Channel Indicator (Kanaalindicator): de led geeft het kanaalnummer weer.
TX LED: indicator geeft aan dat het apparaat zendt.
PA/CB Switch (PA/CB-schakelaar): in de PA-modus zorgt dit ervoor dat uw stem de optionele externe PA-luidspreker bedient. In de CB-modus bedient de microfoon de zender.
Channel 9/Normal Switch (Kanaal 9/Normale schakelaar): hiermee kunt u naar noodkanaal 9 luisteren.

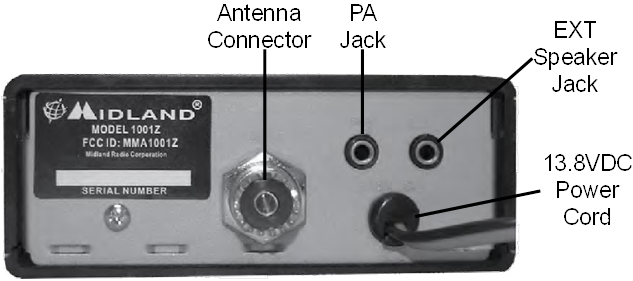

Achterpaneel

Antenna Connector (Antenneaansluiting): sluit een standaard 50-ohm CB-antenne aan op deze aansluiting.
External Speaker Jack (Externe luidsprekeraansluiting): wanneer een luidspreker op deze aansluiting is aangesloten, wordt de interne luidspreker omzeild. Alle ontvangen signalen zijn te horen via de externe luidspreker. De luidspreker die op de "EXT"-aansluiting is aangesloten, moet een vermogen hebben van 8 ohm en 5 watt.
PA Jack (PA-aansluiting): een optionele PA-luidspreker kan via de PA-uitgang op het achterpaneel op uw zender-ontvanger worden aangesloten. Hierdoor kunt u via uw CB-microfoon communiceren met voetgangers of andere voertuigen. De luidspreker die op de "PA"-aansluiting is aangesloten, moet een vermogen hebben van 8 ohm en 5 watt.
DC 13.8V Power Cord (DC 13.8V-voedingskabel): wordt aangesloten op de voedingskabel met een inline zekering van 2 ampère.

Werking van de zender-ontvanger

U moet vertrouwd raken met de bedieningselementen en de voorgaande installatie-instructies voltooien voordat u probeert uw CB te bedienen.

1. Draai de aan/uit-volumeregelaar met de klok mee om het apparaat in te schakelen.
2. Draai de squelchregeling volledig tegen de klok in zodat er ruis te horen is.
3. Pas het volume aan voor een normaal luistervolume.
4. Draai de squelchregeling net zo ver tot de ruis verdwijnt.
5. Selecteer het gewenste kanaal.
6. Om te zenden, drukt u op de PTT-balk aan de zijkant van de microfoon. Houd de microfoon 5 tot 8 cm van uw mond en spreek met een normale stem.
7. Om te ontvangen, laat u eenvoudig de PTT-balk los.

Probeer geen interne aanpassingen te doen. Interne aanpassingen en/of modificaties kunnen leiden tot illegale bediening zoals gedefinieerd in de FCC-regels en -voorschriften, deel 95. Ze mogen alleen worden uitgevoerd door gekwalificeerd technisch personeel. Illegale bediening kan ernstige gevolgen hebben.

Technische specificaties

Algemeen

Receiver (Ontvanger)
(CB, 26.965-27.405 MHz,)

Transmitter (Zender)

Onderhoud

Als u een probleem hebt waarvan u denkt dat het onderhoud vereist, raadpleeg dan eerst de FAQ-sectie van de website, raadpleeg uw handleiding of bel en spreek met een servicetechnicus. Veel problemen kunnen worden verholpen zonder het apparaat terug te sturen voor onderhoud. Retourneer het indien nodig als volgt:
Verpak het apparaat in de originele doos en verpakking. Verpak vervolgens de originele doos in een geschikte verzenddoos. Let op: onjuiste verpakking kan leiden tot schade tijdens de verzending. Voeg het volgende toe:

1. Volledige beschrijving van eventuele problemen
2. Telefoonnummer, naam en adres overdag

Voeg voor garantieservice een fotokopie toe van de verkoopfactuur van een geautoriseerde dealer of ander aankoopbewijs waarop de verkoopdatum staat vermeld.
U hoeft geen accessoire-items (AC/DC-adapter, batterijen en gebruikershandleiding) te retourneren, tenzij deze rechtstreeks verband houden met het probleem.
Reparaties die niet onder de garantie vallen of apparaten die ouder zijn dan DRIE jaar zijn onderworpen aan een reparatievergoeding. Bel 816-241-8500 voor een offerte van de reparatieservicekosten. Stuur alleen een kassiercheque, postwissel, Master Card- of Visa-kaartnummer.

Midland Radio Corporation
5900 Parretta Drive
Kansas City, MO 64120
Telefoon 816-241-8500
E-mail: mail@midlandradio.com www.midlandusa.com
Gedrukt in China
