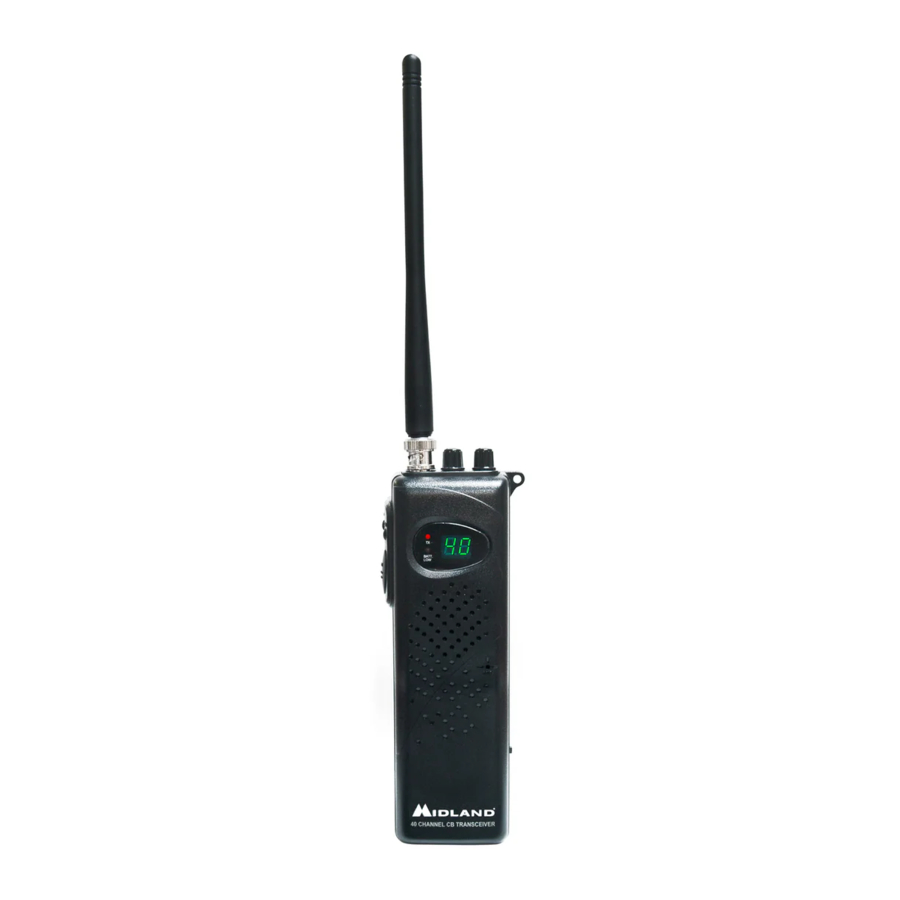

Midland 75-785 - HANDHELD CB RADIO Handleiding

Introductie

De 78-785 vertegenwoordigt de allernieuwste, hoogtechnologische techniek. Deze transceiver is ontworpen voor 40-kanaals Citizen Band mobiel gebruik en is groots in prestaties. Het apparaat, dat zowel in professionele als in privésituaties kan worden gebruikt, is een kwaliteitsvol stuk elektronische apparatuur, vakkundig vervaardigd uit de beste componenten. De circuits zijn volledig solid-state en gemonteerd op robuuste printplaten. Het is ontworpen voor vele jaren betrouwbare, probleemloze prestaties. Uw mobiele CB heeft een 40-kanaals Phase Locked Loop synthesizercircuit. Het PLL-circuit bevat een techniek voor het genereren van alle benodigde frequenties met weinig kristallen, wat resulteert in een veel nauwkeurigere frequentiecontrole en superieure betrouwbaarheid.

BELANGRIJKSTE KENMERKEN

• Condensatormicrofoon.
• Keramisch filter: Levert een grotere selectiviteit en vermindert interferentie van aangrenzende kanalen.
• AGC (Automatic Gain Control) voor een constant geluidsniveau.
• Automatische modulatieregeling voor een constant audiomodulatieniveau bij verzenden.
• IC-audiocircuit met lage vervorming.
• Automatische ruisonderdrukker om pulsruis te verminderen.
• "HI-LO"-schakelaar: Vermindert het uitgangsvermogen.
• Antenne met BNC-connector.
• Aansluiting voor externe stroombron en batterijlader.

WAARSCHUWINGEN

• Hoewel de 75-785 is ontworpen voor vele jaren betrouwbare, probleemloze prestaties, is het een precisie-instrument dat niet mag worden blootgesteld aan water of extreme temperaturen.
• Laat geen batterijen gedurende lange tijd geïnstalleerd, omdat er lekkage kan optreden en schade aan de radio kan veroorzaken.
• Gebruik nooit andere batterijen dan de aanbevolen.
• Reinig het apparaat alleen met een vochtige doek, gebruik nooit agressieve chemicaliën.

ONDERHOUD VAN OPTIONELE OPLAADBARE Ni-Cd-BATTERIJEN

Het volgende is bedoeld als algemene informatie over Ni-Cd-batterijen.

• Laat de batterij altijd volledig opladen voordat u deze gebruikt.
• Laat de batterijen volledig ontladen voordat u ze oplaadt. Volledige ontlading wordt aangegeven door de "BATT. LOW" (batterij bijna leeg) indicator.
• Het bovenstaande voorkomt dat de batterijen "geheugen" ontwikkelen, waardoor hun capaciteit effectief wordt verminderd.
• Het is beter om Ni-Cd-batterijen ontladen op te slaan dan opgeladen.
• Gebruik nooit batterijen die afwijken van de aanbevolen batterijen. Meng geen oude en nieuwe batterijen of batterijen met verschillende capaciteiten.
• Als u problemen ondervindt bij het gebruik van de transceiver, controleer dan het volgende:

1. Batterijen moeten in goede staat zijn;
2. Het volumeniveau en de squelch-instelling;
3. De kanaalkeuze voor een actief kanaal;
4. De antenne moet correct zijn geplaatst.

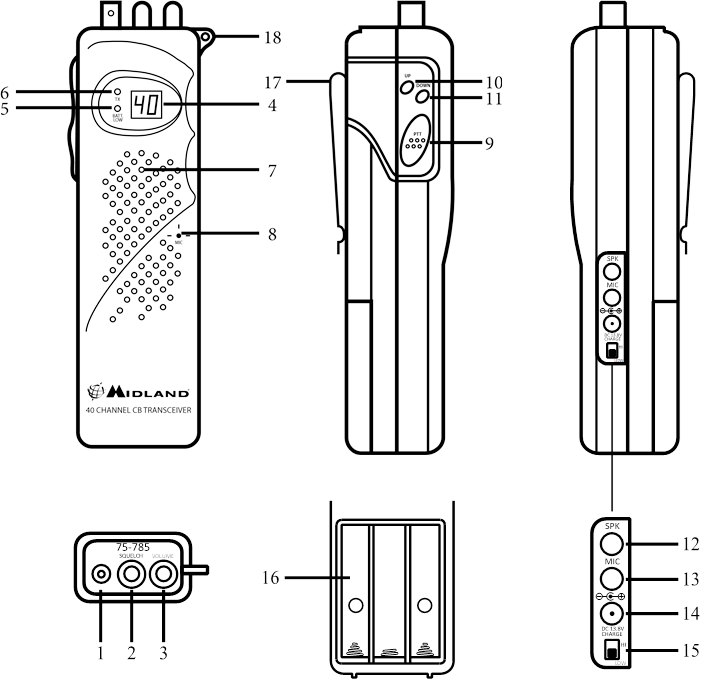

BEDIENINGSELEMENTEN EN INDICATOREN

1. Antenneconnector met BNC-connector: Gebruik voor betere resultaten een telescopische of een externe antenne.
2. Squelch-knop: Voor de maximale gevoeligheid van de ontvanger moet de regelaar precies worden afgesteld op het punt waar de achtergrondruis van de ontvanger verdwijnt.
3. Aan/uit-volumeregelaar: In de "OFF" (uit) stand is uw transceiver uitgeschakeld. Draai deze regelaar met de klok mee om het apparaat in te schakelen. Blijf aan de knop draaien om het audioniveau in te stellen, totdat u een comfortabele ontvangst hebt.
4. Display: Geeft het geselecteerde kanaal aan (van 1 tot 40). Het display wordt uitgeschakeld wanneer de squelch actief is.
5. "BATT. LOW" (batterij bijna leeg) LED: Deze indicator gaat branden wanneer de batterijen bijna leeg zijn. Vervang de alkalinebatterijen of laad de AA Ni-Cd-batterijen op.
6. "TX" (verzenden) LED: De indicator gaat branden wanneer het apparaat verzendt
7. Luidspreker
8. Microfoon: Houd tijdens het verzenden de microfoon op vijf centimeter van uw mond en spreek met een duidelijke, normale stem.
9. Push to Talk-knop ("PTT"): Door erop te drukken wordt de zender geactiveerd. Wanneer u de knop loslaat, activeert u de ontvanger.
10. "Channel UP" (kanaal omhoog) knop: Stemt af op het volgende kanaal. Autorepeat wordt geactiveerd door deze knop ingedrukt te houden.
11. "Channel DOWN" (kanaal omlaag) knop: Stemt af op het vorige kanaal. Autorepeat wordt geactiveerd door deze knop ingedrukt te houden.
12. "SPK"-aansluiting: aansluiting voor externe luidspreker (de interne luidspreker wordt uitgeschakeld).
13. "PTT/MIC"-aansluiting: PTT-aansluiting / externe microfoon.
14. 13,8 VDC Opladen: Voeding/oplaadaansluiting. U kunt het apparaat van stroom voorzien vanaf externe bronnen (autobatterij, enz.) en de Ni-Cd-batterijen opladen.
15. "HI/LOW"-schakelaar: Selecteert het uitgangsvermogen tijdens het verzenden.
16. Batterijcompartiment: Plaats 9 AA-alkalinebatterijen of Ni-Cd-batterijen. (Opmerking: alkalinebatterijen zijn niet oplaadbaar).
17. Riemclip
18. Gat voor polsband

DE TRANSCEIVER BEDIENEN

1. Plaats de antenne in de antenneconnector.
2. Plaats 9 AA-alkalinebatterijen of Ni-Cd-batterijen in het batterijcompartiment (let op de polariteit). Wanneer u Ni-Cd-batterijen gebruikt, zet u de onderbreker in dit compartiment op de "Ni"-stand: op deze manier kunnen de Ni-Cd-batterijen worden opgeladen door een optionele oplader. Selecteer de "AL"-stand bij gebruik van de alkalinebatterijen.
3. Draai de AAN/UIT-volumeregelaar met de klok mee om het apparaat in te schakelen. Pas het volume aan op het gewenste luisterniveau.
4. Pas de SQUELCH-regelaar aan.
5. Selecteer het gewenste kanaal met behulp van de "UP/DOWN" (omhoog/omlaag) knoppen.
   Om te verzenden: Houd de PTT-knop ingedrukt en spreek in de microfoon. Om te ontvangen: Laat gewoon de PTT-knop los.

ANTENNE

De 75-785 antenneconnector maakt het gebruik van elk type 50 Ω/ 27 MHz bandantenne mogelijk.
Betere resultaten, zowel in RX als TX, kunnen worden verkregen door een telescopische antenne te gebruiken. De meegeleverde rubberen antenne is echter compacter en praktischer in gebruik. Het is geschikt voor communicatie waarbij maximaal bereik niet nodig is.

VOEDINGSAANSLUITING/OPLADEN

Met deze aansluiting kunt u het apparaat van stroom voorzien met behulp van een externe stroombron of rechtstreeks met de batterij van uw voertuig met behulp van het meegeleverde netsnoer (de stekker moet op de stroombron worden aangesloten).
De aansluiting maakt ook het opladen van Ni-Cd-batterijen mogelijk via een optionele oplader. (Let op: om deze batterijen op te laden, zet u de onderbreker in het batterijcompartiment op de "Ni"-stand.)

CB COMMUNICATIECODES

Radio-operators hebben universeel de "10"-code aangepast voor standaardcommunicatie. Het stelt hen in staat om gemakkelijker te communiceren in lawaaierige omgevingen.
Hieronder vindt u enkele van de meest voorkomende codes en hun betekenis:

SPECIFICATIES

Algemeen
Kanalen: 40 AM
Frequentiebereik: 26,965-27,405 MHz
Frequentiecontrole: PLL
Temperatuurbereik: -10° – +55°C
Luidspreker: 8 Ω 0,5 Watt
Microfoon: Electret-type
Voedingsbereik: 13,8 VDC nom., 10,9 VDC – 15,6 VDC
Afmetingen: 55 × 180 × 45 mm
Gewicht: 0,56 lbs (255 gr.)

Ontvanger
Ontvangsysteem: Superheterodyne met dubbele conversie
I.F.: 1^e IF: 10,965 MHz - 2^e IF: 455 KHz
Gevoelig: < 1 µV voor 10dB (s+n)/N
Audio-uitgangsvermogen @10% THD: 0,5 W @ 8 Ω
Audiovervorming: < 8% @ 1KHz
Beeldonderdrukking: 65 dB
Selectiviteit aangrenzend kanaal: 65 dB
Signaal-ruisverhouding: 45 dB
RX-verbruik: 60 mA

Zender
Uitgangsvermogen: 4 W @ 13,8 VDC
Modulatie: 85% – 95%
Audiofrequentiebereik: 400 Hz – 2,5 KHz
Frequentietolerantie: 0,005%
Onderdrukking van harmonische emissie: > 70 dB
Stroomverbruik: 900 mA (zonder modulatie)
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd

SERVICE

Als u een probleem hebt waarvan u denkt dat het service vereist, raadpleeg dan eerst de FAQ-sectie van deze website, raadpleeg uw gebruikershandleiding of bel en spreek met een servicetechnicus. Veel problemen kunnen worden verholpen zonder het apparaat terug te sturen voor service. Indien nodig, retourneer als volgt:

1. Verpak het apparaat in de originele doos en verpakking. Verpak vervolgens de originele doos in een geschikte verzenddoos.

   Onjuiste verpakking kan leiden tot schade tijdens verzending.
2. Voeg het volgende toe:
   1. Volledige beschrijving van eventuele problemen
   2. Telefoonnummer overdag, naam & adres
3. Voeg voor garantieservice een fotokopie toe van de verkoopbon van een geautoriseerde dealer of ander aankoopbewijs met de verkoopdatum.
4. U hoeft geen accessoires (microfoons, steunen en gebruikershandleiding) te retourneren, tenzij deze rechtstreeks verband houden met het probleem.
5. Reparaties die niet onder de garantie vallen of units die ouder zijn dan EEN jaar, zijn onderhevig aan een reparatietarief. Bel voor een offerte van de reparatieservicekosten op 816-241-8500. Stuur alleen een cheque, postwissel, Master Card of Visa-kaartnummer.

Neem voor technische ondersteuning contact op met:
Midland Radio Corporation 5900 Parretta Drive
Kansas City, Missouri 64120
Telefoon: (816) 241-8500
Fax: (816) 241-5713
E-mail: mail@midlandradio.com Website: www.midlandusa.com

We horen graag van u! Laat ons weten wat u van uw nieuwe Midland-product vindt op

of door ons te bezoeken op
www.midlandusa.com
MIDLAND RADIO CORPORATION
5900 Parretta Drive
Kansas City, MO 64120
Bel 816.241.8500
Opmerking: functies & specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. MIDLAND is niet verantwoordelijk voor onbedoelde fouten of weglatingen op de verpakking.
