Midland MICRO MOBILE MXT115 Handleiding

FUNCTIES

• 15 GMRS-kanalen
• 10 NOAA-weerkanalen
• 8 Repeaterkanalen
• Automatische ruisonderdrukking
• IP66 Stofdichte microfoon
• 142 Privacycodes (38 CTCSS / 104 DCS)
• Monitorfunctie
• Toetsenblokkering
• Instellingen hoog/laag vermogen
• Aansluiting externe luidspreker
• USB-C-poort

Wijzigingen of aanpassingen aan dit apparaat die niet uitdrukkelijk zijn goedgekeurd door MIDLAND RADIO CORPORATION, kunnen uw recht om dit apparaat te bedienen ongeldig maken. Uw radio is ingesteld om een gereguleerd signaal uit te zenden op een toegewezen frequentie. Het is tegen de wet om de instellingen in de COMMUNICATOR te wijzigen of aan te passen om die beperkingen te overschrijden. Elke aanpassing aan uw radio moet worden uitgevoerd door gekwalificeerde technici

UW PRODUCT INSTALLEREN

Voorbereiding voor installatie

Deze radio kan worden geïnstalleerd in elk 12-volt voertuig met een negatief geaarde systeem. De meeste huidige Amerikaanse en buitenlandse voertuigen gebruiken een negatief geaarde systeem, maar sommige oudere modellen en sommige nieuwere grote vrachtwagens hebben mogelijk een positief geaarde systeem. Controleer de specificaties van uw voertuig voordat u met de installatie begint. Over het algemeen heeft u een negatief geaarde systeem als de negatieve (-) accupool is verbonden met het motorblok. Neem contact op met uw dealer als u het polariteitssysteem van uw voertuig niet kunt vaststellen.

1. Lees deze instructies volledig door voordat u met de installatie begint.
2. Lees en volg alle veiligheidsvoorschriften in de onderhoudshandleiding van uw voertuig.
3. Zorg ervoor dat alle benodigde gereedschappen, materialen en onderdelen bij de hand zijn.
4. Koppel de negatieve (-) accukabel los voordat u uw radio installeert. Zorg ervoor dat u de kabel weer aansluit wanneer de installatie is voltooid.

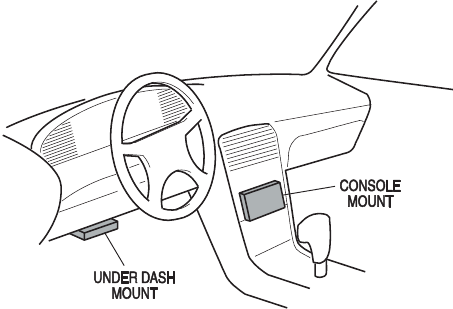

5. Bepaal een montageplaats voor uw radio. De MXT115 is ontworpen om onder het dashboard of verticaal op de middenconsole te worden geïnstalleerd. Kies een locatie die het zicht niet belemmert of het rijden niet hindert. Houd ook rekening met de routing en lengte van de voedingsdraden en kabels naar de stroombron, antenne en/of optionele externe luidspreker.


Wees uiterst voorzichtig bij het boren in het dashboard om schade aan de elektronische ontsteking, cruise control, instrumenten en/of accessoirebedrading onder het dashboard te voorkomen.

De montagebeugel installeren

1. Gebruik de montagebeugel als sjabloon en markeer de locatie van elk schroefgat onder het dashboard. Gebruik een spijker of ander scherp voorwerp om de locaties van de gaten te markeren.

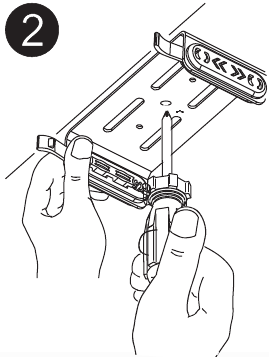

2. Bevestig de beugel aan het dashboard met de meegeleverde plaatstalen schroeven met Phillips-kop. Draai de schroeven stevig vast. DRAAI ZE NIET TE VAST.

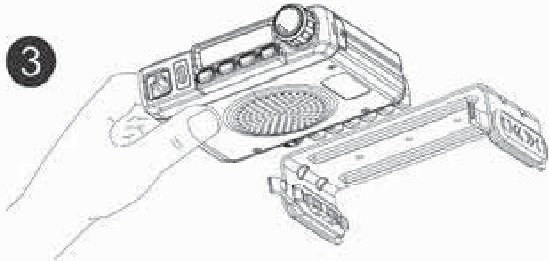

3. Schuif de radio in de montagebeugel. ZORG ERVOOR dat de houders van de montagebeugel in de sleuven aan de zijkanten van de radio grijpen om beweging tijdens het rijden te voorkomen.

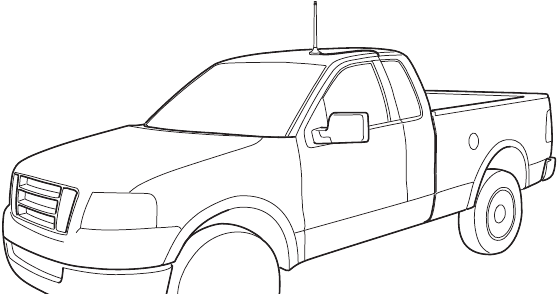

De antenne installeren

De MXT115 wordt geleverd met een "magnetische montage"-antenne, die bedoeld is om op het dak, de kofferbak of een vergelijkbare locatie van het voertuig te worden bevestigd. Specifieke installatievereisten variëren per voertuig. Gebruik de volgende richtlijnen om de antenne te installeren.

*Waar u uw antenne plaatst, heeft invloed op de prestaties.*

Enkele algemene regels voor de locatie van de antenne die de radioprestaties kunnen verbeteren:

1. Metalen oppervlakken bedekt met glasvezel of vinyl kunnen het radiobereik beïnvloeden. Vermijd deze locaties.
2. Monteer de antenne zo hoog mogelijk op het voertuig. Hoe hoger, hoe beter.
3. Monteer de antenne indien mogelijk in het midden van het oppervlak dat u kiest.
4. De antennekabel is 19,7 voet (6 meter) lang. Zorg ervoor dat de montageplaats de aansluiting van de kabel op de radio mogelijk maakt.
5. Zorg ervoor dat de montageplaats schoon en droog is voordat u de antenne installeert.
6. Leid de antennekabel door een toegankelijk toegangspunt, zoals een achterdeur of kofferbakopening.
7. Wanneer u de antennekabel in het voertuig leidt, houd de kabel dan uit de buurt van storingsbronnen, zoals het ontstekingssysteem, meters, enz.
8. Wees voorzichtig om kabelbeschadiging te voorkomen. Maak gebruik van bestaande pakkingen, grommets en weerstrips om de kabel langs de route te beschermen.

Elektrische en achterpaneelaansluitingen

Raadpleeg Aansluitingen op het achterpaneel voor de locaties van de connectoren op het achterpaneel.

OPMERKING: Radioantenne wordt afzonderlijk geïnstalleerd.

1. Het netsnoer dat bij de MXT115 wordt geleverd, is uitgerust met een sigarettenaanstekeradapter voor eenvoudige installatie. Steek de connector eenvoudigweg in de sigarettenaansteker van het voertuig. Als een "vaste" installatie gewenst is, sluit u het netsnoer als volgt aan op het elektrische systeem van het voertuig:
   • Knip het netsnoer net na de sigarettenaanstekeradapter door.
   • Sluit de positieve draad (RODE draad met in-line zekeringhouder) aan op (a) het zekeringenblok of (b) rechtstreeks op de positieve pool van de accu van het voertuig.
     OPMERKING: Het zekeringenblok is meestal het handigste aansluitpunt. De positieve draad van het netsnoer kan ook worden aangesloten op de accessoireaansluiting op het zekeringenblok of de contactschakelaar, zodat de radio automatisch wordt uitgeschakeld wanneer het contact wordt uitgeschakeld.
   • Sluit de aarddraad (ZWARTE draad) stevig rechtstreeks aan op het metalen frame van het voertuig. Een goede directe metaal-op-metaalaarding is essentieel voor optimale prestaties.
2. Sluit de antennekabel aan op de ANT-aansluiting op het achterpaneel.
3. Indien gewenst kan een optionele externe luidspreker (apart verkrijgbaar) worden aangesloten op de EXT SPKR-aansluiting (zie Een externe luidspreker gebruiken).

De microfoon aansluiten

Steek de RJ11-connector in de voorkant van de MXT115. De montagebeugel van de microfoon kan op dezelfde manier als de montagebeugel van de radio aan het dashboard van het voertuig of een andere handige locatie worden bevestigd.

Een externe luidspreker gebruiken

De MXT115 biedt een aansluiting op het achterpaneel voor de aansluiting van een optionele externe luidspreker (apart verkrijgbaar).
Zorg er bij het selecteren van een externe luidspreker voor dat de luidspreker een impedantie van 8 ohm heeft en is berekend op 4,0 watt.
OPMERKING: Wanneer een externe luidspreker is aangesloten, wordt de interne luidspreker van de radio automatisch uitgeschakeld.

BEDIENINGSELEMENTEN EN INDICATOREN

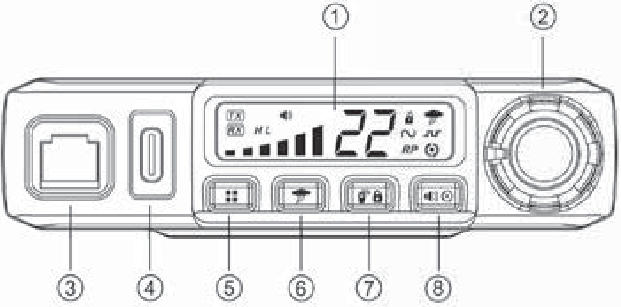

Bedieningselementen

1. LCD-scherm
2. Aan/uit-volume
3. Microfoonaansluiting
4. USB-C-oplaadpoort
5. Menu - Druk hierop om het menu te openen
6. Weer - Druk hierop om de weermodus te openen
7. Oproep / Vergrendelen - Druk hierop om een oproepsignaal te verzenden of houd ingedrukt om het toetsenblok te vergrendelen
8. Monitor / Scannen - Druk hierop om de scanmodus te openen of houd ingedrukt om de monitormodus te openen

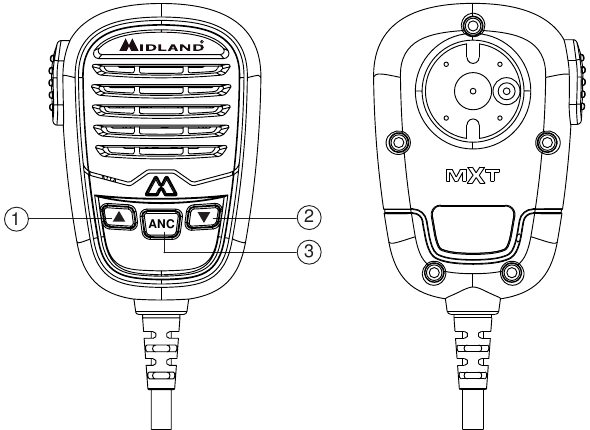

Microfoonbedieningselementen

1. Kanaal omhoog
2. Kanaal omlaag
3. Automatische ruisonderdrukking

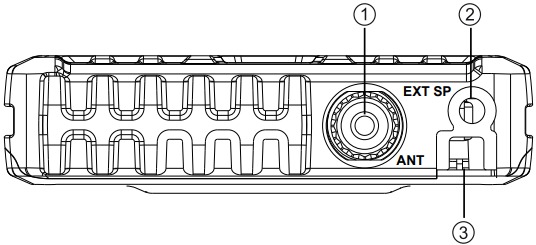

Aansluitingen op het achterpaneel

1. ANT-aansluiting - SO-239 UHF-connector voor externe antenne (meegeleverd)
2. EXT SPKR-aansluiting - 3,5 mm audio-connector voor optionele externe luidspreker (apart verkrijgbaar) (zie Een externe luidspreker gebruiken voor specificaties)
3. 13.8V DC-kabel - 2-draads DC-connector voor 12V DC nominale ingangsvermogens aansluiting

LCD-scherm

1. Verzendpictogram - Geeft aan dat de radio naar een andere gebruiker verzendt.
2. Monitorpictogram - Geeft aan wanneer de radio in de monitormodus staat
3. Kanaalpictogram - Geeft het geselecteerde verzend-/ontvangkanaal weer.
4. Pictogram toetsvergrendeling - Geeft aan dat de modus TOETSVERGRENDELING is ingeschakeld.
5. NOAA-weerbandpictogram - Geeft aan wanneer de radio in de Weerbandmodus staat.
6. DCS-pictogram - Geeft aan dat een Digitaal Gecodeerde Squelch Privacy Code is ingeschakeld voor het momenteel geselecteerde kanaal.
7. Scanpictogram - Geeft aan dat de functie "automatisch scannen" actief is.
8. Repeaterpictogram - Geeft het geselecteerde verzend-/ontvangrepeaterkanaal weer.
9. CTCSS-pictogram - Geeft aan dat een Continuous Tone Coded Squelch System Code is ingeschakeld voor het momenteel geselecteerde kanaal.
10. Signaalsterkte - Geeft de sterkte aan van het huidige verzend- of ontvangsignaal.
11. Pictogram verzendvermogensniveau - Geeft de instelling van het verzendvermogen weer.
12. Ontvangstpictogram - Geeft aan dat de radio een uitzending van een andere gebruiker ontvangt.

UW APPARAAT BEDIENEN

Over bereik

Uw MXT115 is ontworpen om u een maximaal bereik te geven onder optimale omstandigheden.

Maximaal bereik / Geen zichtbelemmering

Gemiddeld bereik / Gedeeltelijke belemmering van de zichtlijn

Kort bereik / Grote belemmering van de zichtlijn

Optimale omstandigheden voor maximaal bereik zijn:

• Boven water
• In open landelijke gebieden zonder obstakels
• Op vlakke gebieden waar u de andere radio-gebruiker kunt zien

Om ervoor te zorgen dat u een maximaal bereik krijgt:

• Zorg ervoor dat u de antenne (meegeleverd) zo hoog mogelijk op uw voertuig monteert
• Zorg ervoor dat u uw radio instelt om Hi-vermogen te gebruiken (zie Het zendvermogen selecteren)

In-/uitschakelen

Om de radio in en uit te schakelen:

1. Draai met de radio uit de knop met de klok mee. U hoort een toon wanneer de radio is ingeschakeld.
   • Het LCD-scherm toont alle pictogrammen gedurende één seconde en geeft vervolgens het meest recent geselecteerde kanaal weer.
2. Draai met de radio aan de knop tegen de klok in.
   • Het LCD-scherm wordt leeg wanneer de radio wordt uitgeschakeld.

Het actieve kanaal selecteren

Om tussen twee radio's te communiceren, moeten beide radio's op hetzelfde kanaal zijn ingesteld (zie Een privacycode selecteren).

Om het actieve kanaal te selecteren:

1. Zorg ervoor dat de radio is ingeschakeld (zie In-/uitschakelen).
2. Druk op de Channel Up (Kanaal omhoog) knop op de microfoon en laat deze los om vooruit te bladeren door de beschikbare kanalen. Druk op de Channel Down (Kanaal omlaag) knop op de microfoon en laat deze los om achteruit te bladeren door de beschikbare kanalen.

• Het kanaalpictogram op het LCD-scherm toont het actieve kanaal.
• Zie Repeaterkanalen activeren om de repeaterkanalen selecteerbaar te maken.

Het volume aanpassen

1. Draai de volumeknop met de klok mee om het volume te verhogen
2. Draai de volumeknop tegen de klok in om het volume te verlagen

Een gesprek verzenden en ontvangen

Om tussen twee radio's te communiceren, moeten beide radio's op hetzelfde kanaal zijn ingesteld (zie Een privacycode selecteren).

Om een gesprek te verzenden en te ontvangen:

1. Zorg ervoor dat de radio is ingeschakeld (zie In-/uitschakelen).
2. Om een oproep te verzenden, houdt u de PTT (Push-To-Talk)-knop op de microfoon ingedrukt en spreekt u met een normale stem in de microfoon.

OPMERKING: Houd voor maximale helderheid de microfoon op 5 tot 7,5 cm van uw mond wanneer u spreekt.

• Het TX (Verzenden) pictogram wordt continu weergegeven op het LCD-scherm tijdens het verzenden.

3. Om een oproep te ontvangen, laat u de PTT-knop op de microfoon los.
   • Het RX (Ontvangen) pictogram wordt weergegeven op het LCD-scherm wanneer uw radio een transmissie ontvangt.
4. Draai indien nodig de volumeknop met de klok mee of tegen de klok in om het radiovolume te verhogen of te verlagen.

NUTTIGE FUNCTIES

Met de nuttige functies kunt u verschillende operationele parameters van de MXT115 configureren om aan uw persoonlijke voorkeuren te voldoen. Zie "MENU"-MODUSFUNCTIES voor aanvullende functies.

Het toetsenbord vergrendelen

U kunt de "vergrendel"-functie van het toetsenbord gebruiken om te voorkomen dat u per ongeluk de instellingen van uw radio wijzigt. Wanneer de functie is ingeschakeld, zijn de huidige radio-instellingen "vergrendeld".

OPMERKING: Wanneer de "vergrendel"-functie is ingeschakeld, blijven de PTT-knop op de microfoon en de volumeknop op de radio actief.

Om het toetsenbord te "vergrendelen" en "ontgrendelen":

1. Zorg ervoor dat de radio is ingeschakeld (zie In-/uitschakelen)
2. Houd de Call/Lock (Oproep/Vergrendelen) knop drie seconden ingedrukt.
   • Het Keypad Lock (Toetsenbordvergrendeling) pictogram wordt weergegeven op het LCD-scherm wanneer het toetsenbord is "vergrendeld".
3. Herhaal stap 1 en 2 om het toetsenbord te "ontgrendelen".
   • Het Keypad Lock (Toetsenbordvergrendeling) pictogram wordt uitgeschakeld wanneer het toetsenbord is "ontgrendeld".

De monitor-modus gebruiken

Met de monitor-modus kunt u controleren op activiteit op het huidige actieve kanaal. U kunt de monitor-modus ook gebruiken om het volume van uw radio aan te passen wanneer u geen signaal ontvangt.

Om de monitor-modus te openen en te verlaten:

1. Zorg ervoor dat de radio is ingeschakeld (zie In-/uitschakelen).
2. Zorg ervoor dat u het gewenste kanaal hebt geselecteerd (zie Het actieve kanaal selecteren).
3. Houd de Monitor/Scan knop ingedrukt om de monitor-modus te openen (het display toont het pictogram als het radiokanaal bezet is.
   • U hoort alle activiteit op het huidige geselecteerde kanaal.
4. Draai aan de Volumeknop om het volume te verhogen of te verlagen.
5. Zodra het volume is aangepast aan het gewenste niveau, houdt u de Monitor/Scan knop (3 seconden) ingedrukt om de Monitor-modus te verlaten.

Scannen naar actieve kanalen

Uw MXT115 bevat een "auto-scan"-modus die continu alle 15 beschikbare kanalen scant op activiteit.

Om de "auto-scan"-modus te openen en te verlaten:

1. Zorg ervoor dat de radio is ingeschakeld (zie In-/uitschakelen).
2. Druk op de Monitor/Scan knop en laat deze los om de "auto-scan"-modus te openen.
   • Het Scanning (Scannen) pictogram wordt weergegeven op het LCD-scherm wanneer de radio in de "auto-scan"-modus staat.
   • Uw radio scant snel alle 15 beschikbare kanalen en pauzeert op elk actief kanaal.
   • "Auto-scan" wordt hervat wanneer er vier seconden lang geen activiteit is geweest op het huidige kanaal.
3. Om te verzenden tijdens "auto-scan", houdt u de PTT-knop op de microfoon ingedrukt terwijl de radio is gepauzeerd op het gewenste kanaal.
   • De radio blijft drie seconden op het actieve kanaal nadat de PTT-knop is losgelaten.
4. Om de "auto-scan"-modus te verlaten, drukt u op de Monitor/Scan-knop en laat u deze los.
   • Het Scanning (Scannen) pictogram wordt uitgeschakeld wanneer de radio zich niet langer in de "auto-scan"-modus bevindt.

NOAA-weerradio/scan

Uw MXT115 heeft een NOAA-weerradiofunctie, waarmee de gebruiker weerberichten kan ontvangen van aangewezen NOAA-stations. Uw radio heeft ook een NOAA-weerscanfunctie, waarmee de gebruiker alle 10 kanalen kan scannen op de NOAA National Weather Service.

Om de weerscan te openen en te verlaten

1. Druk op de Weather (Weer) knop en laat deze los om de weermodus te openen.
2. De radio scant vervolgens alle 10 weerkanalen en vergrendelt op het sterkste weerstation in uw regio (het actieve kanaal en het weerpictogram knipperen continu).
3. Gebruik de Channel Up (Kanaal omhoog) of Channel Down (Kanaal omlaag) op de microfoon om de radio te dwingen de weerkanalen opnieuw te scannen.
   • Als u op de Monitor/Scan knop drukt, wordt de radio uit de scanmodus gehaald en wordt het actieve kanaal vergrendeld. Druk op de Monitor/Scan knop en laat deze los om de weerscan te reactiveren.
4. Druk op de PTT-knop om de weermodus te verlaten.

Om het weerkanaal handmatig in te stellen:

1. Terwijl de weerscan is geactiveerd, drukt u op de Monitor/Scan knop om de scanmodus te verlaten.
   • Het weerpictogram en het actieve kanaal stoppen met knipperen en worden continu weergegeven op het LCD-scherm.
2. Gebruik de Channel Up (Kanaal omhoog) / Channel Down (Kanaal omlaag) knoppen op de microfoon om het actieve weerkanaal handmatig in te stellen.

Om de Weerwaarschuwing in te schakelen:

1. Terwijl de weermodus is geactiveerd, drukt u op de Monitor/Scan knop om de scanmodus te verlaten.
   • Het weerpictogram en het actieve kanaal stoppen met knipperen en worden continu weergegeven op het LCD-scherm.
2. Gebruik de Channel Up (Kanaal omhoog) of Channel Down (Kanaal omlaag) op de microfoon om het gewenste weerkanaal te selecteren.
3. Houd de Weather (Weer) knop ingedrukt om de weerwaarschuwing in te schakelen.
   • Het weerpictogram begint te knipperen.
4. Om terug te keren naar de GMRS-modus, drukt u op de weer-/PTT-knop en laat u deze los.
   • Wanneer een weerwaarschuwing afgaat, laat de MXT115 een sirene horen. Als u op een knop op de mobiele telefoon drukt, gaat u naar het toegewezen weerkanaal en kunt u de weerwaarschuwing horen. Als de sirene stopt voordat u de weermodus opent, brengt de mobiele telefoon u automatisch naar de weermodus.

MENU MODUS FUNCTIES

De "Menu" (Menu) modus biedt toegang tot de functies die in de onderstaande tabel worden weergegeven. Zie NUTSFUNCTIES voor extra nuttige functies.

Snelzoekkaart Menu Modus

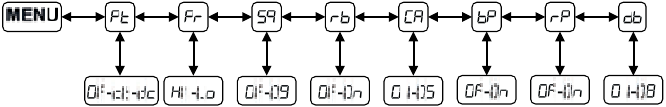

Snelzoekkaart Standaard Kanaalmenu

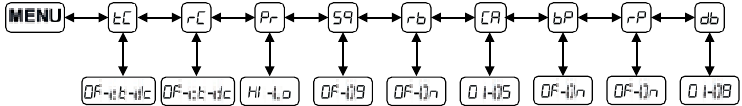

Snelzoekkaart Repeater Kanaalmenu

Pt - Privacy Tones (Privacytonen) - Gebruik deze optie om de privacycode in te stellen.
tC - Transmit Privacy Tone/Code (Privacytoon/Code verzenden) - Gebruik deze optie om de privacycode van de zender in te stellen op repeaterkanalen.
rC - Receive Privacy Tone/Code (Privacytoon/Code ontvangen) - Gebruik deze optie om de privacycode van de ontvanger in te stellen op repeaterkanalen.
Pr - Transmit Power Level (Zendvermogensniveau) - Gebruik deze optie om het zendvermogensniveau te wijzigen in Hi of Lo.
Sq - Squelch Sensitivity (Squelchgevoeligheid) - Gebruik deze optie om de squelchgevoeligheid aan te passen.
rb - Roger Beep (Roger-signaal) - Gebruik deze optie om de optie voor het Roger-signaal in te stellen.
CA - Call Alert Tone (Oproepwaarschuwingstoon) - Gebruik deze optie om de oproepwaarschuwingstoon te selecteren.
bP - Silent Operation (Stille Bediening) - Gebruik deze optie om de optie voor de hoorbare "piep"-tonen van het toetsenbord in te stellen.
rP - Repeater Channels (Repeaterkanalen) - Gebruik deze optie om de optie voor Repeaterkanalen in te stellen.
db - Display Background (Displayachtergrond) - Gebruik deze optie om de kleur van de displayachtergrond te selecteren.

Een privacycode selecteren

Continuous Tone Coded Squelch System (CTCSS) en Digitally Coded Squelch (DCS) zijn systemen waarmee meerdere gebruikers hetzelfde kanaal kunnen delen zonder elkaar te storen. Wanneer CTCSS of DCS is ingeschakeld voor een geselecteerd kanaal, wordt het kanaal gedempt voor alle inkomende signalen, tenzij ze de juiste CTCSS- of DCS-toon hebben.

Wanneer een transmissie met de juiste toon wordt ontvangen, wordt de demping opgeheven en is de spraakaudio te horen. Wanneer de transmissie eindigt, wordt het kanaal weer gedempt. Transmissies die niet de juiste toon hebben, zijn niet te horen.

De MXT115 heeft 142 privacycodes (38 CTCSS-codes en 104 DCS-codes), die op elk kanaal kunnen worden toegepast. Indien gewenst kunt u voor elk kanaal een andere privacycode selecteren. Zie CTCSS Privacy Codes Frequency Chart and DCS Privacy Codes Chart voor lijsten met beschikbare privacycodes.

Om tussen twee radio's te communiceren, moeten beide radio's op hetzelfde kanaal (zie Het actieve kanaal selecteren) en dezelfde privacycode zijn ingesteld.

Om een privacycode te selecteren:

1. Druk op de Menu knop en laat deze los om de radio in de "Menu" (Menu) modus te plaatsen.
2. Gebruik de Channel Up of Channel Down knop om door de menuopties te scrollen totdat het LCD-scherm Pt weergeeft, druk vervolgens op de Monitor/Scan knop.
3. Gebruik de Channel Up of Channel Down knop om het privacytoon type te selecteren dat u wilt gebruiken: voor CTCSS of voor DCS
4. Druk op de Monitor/Scan knop om uw selectie te bevestigen.
   • Het (voor CTCSS) of (voor DCS) pictogram wordt weergegeven op het LCD-scherm, afhankelijk van uw selectie
5. Gebruik de Channel Up of Channel Down knop om vooruit of achteruit door de beschikbare privacycodes te scrollen totdat de gewenste privacycode op het LCD-scherm wordt weergegeven.

OPMERKING: DCS privacycodes 100-104 worden op het LCD-scherm weergegeven als A0-A4.
OPMERKING: Het selecteren van een privacycode van "oF" schakelt de privacyfunctie uit.
OPMERKING: Op repeaterkanalen worden de privacycodes van de zender en ontvanger onafhankelijk van elkaar ingesteld met behulp van de tC- en rC-menu's.

6. Wanneer de gewenste privacycode op het LCD-scherm wordt weergegeven, drukt u op de Monitor/Scan om uw selectie te bevestigen. U MOET OP DE Monitor/Scan KNOP DRUKKEN OM UW SELECTIE TE BEVESTIGEN, ANDERS WORDT DE PRIVACYCODE NIET GEWIJZIGD

OPMERKING: Als u een CTCSS-privacycode selecteert, wordt elke eerder geselecteerde DCS-privacycode geannuleerd en omgekeerd.

Het zendvermogensniveau selecteren

De MXT115 biedt twee zendvermogensniveaus; HI en Lo. Het Lo vermogensniveau is over het algemeen geschikt bij gebruik onder optimale omstandigheden (zie Over Bereik). Het HI vermogensniveau wordt aanbevolen om ervoor te zorgen dat u het maximale bereik van uw radio krijgt.

Om het zendvermogensniveau aan te passen:

1. Druk op de Menu knop en laat deze los om de radio in de "Menu" (Menu) modus te plaatsen.
2. Gebruik de Channel Up of Channel Down knoppen om door de menuopties te scrollen totdat het LCD-scherm Pr weergeeft.
3. Druk op de Monitor/Scan knop om uw selectie te bevestigen.
4. Gebruik de Channel Up of Channel Down knop om de zendvermogensinstelling te schakelen tussen HI en Lo.
5. Wanneer het gewenste zendvermogensniveau op het LCD-scherm wordt weergegeven, drukt u op de Monitor/Scan knop om uw selectie te bevestigen. U MOET OP DE MONITOR/SCAN KNOP DRUKKEN OM UW SELECTIE TE BEVESTIGEN, ANDERS WORDT HET VERMOGENSNIVEAU NIET GEWIJZIGD.

Opmerking: Vanwege de voorschriften voor uitgangsvermogen kunnen kanalen 1 tot en met 7 niet worden verwijderd uit de Lo-zendvermogensinstelling.

Squelch-gevoeligheid aanpassen

De MXT115 heeft een instelbare squelch-gevoeligheid. Het minimale squelch-niveau van 00 is het meest gevoelig, waardoor de squelch opengaat bij zeer zwakke signalen. Als u de squelch instelt op de maximale instelling van 09, zijn er zeer sterke signalen nodig om de squelch te openen.

Om de squelch-gevoeligheid aan te passen:

1. Druk op de Menu knop om de radio in de "Menu"-modus te zetten.
2. Gebruik de Channel Up of Channel Down knop om door de menu-opties te scrollen totdat het LCD-scherm Sq weergeeft.
3. Druk op de Monitor/Scan knop om uw selectie te bevestigen.
4. Gebruik de Channel Up of Channel Down knop om vooruit of achteruit te scrollen en het gewenste squelch-niveau te selecteren, van oF tot 09.
   • De standaard squelch-instelling is 04, die over het algemeen een betrouwbare squelch-werking biedt voor de meeste toepassingen.
5. Wanneer het gewenste squelch-niveau op het LCD-scherm wordt weergegeven, drukt u op de Monitor/Scan knop om uw selectie te bevestigen. U MOET OP DE MONITOR/SCAN KNOP DRUKKEN OM UW SELECTIE TE BEVESTIGEN, ANDERS WORDT DE SQUELCH-GEVOELIGHEID NIET GEWIJZIGD.

Roger-pieptoon

Wanneer de PTT-knop op de microfoon wordt losgelaten, piept de radio om aan andere gebruikers te bevestigen dat uw transmissie is voltooid.

Om de Roger-pieptoon te activeren:

1. Druk op de Menu knop en laat deze los om de radio in de "Menu"-modus te zetten.
2. Gebruik de Channel Up of Channel Down knop om door de menu-opties te scrollen totdat het LCD-scherm rb weergeeft.
3. Druk op de Monitor/Scan knop om uw selectie te bevestigen.
4. Gebruik de Channel Up Channel Down knop om AAN of UIT te selecteren.
5. Wanneer de gewenste selectie op het LCD-scherm wordt weergegeven, drukt u op de Monitor/Scan knop om uw selectie te bevestigen. U MOET OP DE MONITOR/SCAN KNOP DRUKKEN OM UW SELECTIE TE BEVESTIGEN, ANDERS WORDT DE ROGER-BEEPTUNE NIET GEWIJZIGD.

Oproepwaarschuwingstoon

Uw MXT115 heeft 5 selecteerbare oproepwaarschuwingstonen.

Een oproepwaarschuwingstoon selecteren:

1. Druk op de Menu knop en laat deze los om de radio in de "Menu"-modus te zetten.
2. Gebruik de Channel Up of Channel Down knop om door de menu-opties te scrollen totdat het LCD-scherm CA. weergeeft.
3. Druk op de Monitor/Scan knop om uw selectie te bevestigen.
4. Gebruik de Channel Up of Channel Down knop om vooruit of achteruit door de toonopties te scrollen (01 - 05). Wanneer u door de 5 opties scrolt, wordt het geluid voor u afgespeeld.
5. Wanneer de gewenste toon is gevonden, drukt u op de Monitor/Scan knop om uw selectie te bevestigen. U MOET OP DE MONITOR/SCAN KNOP DRUKKEN OM UW SELECTIE TE BEVESTIGEN, ANDERS WORDT DE OPROEPWAARSCHUWINGSTOON NIET GEWIJZIGD.

Stille werking

De MXT115 heeft een STILLE WERKING-modus. In deze modus zijn alle "pieptonen" en "tonen" uitgeschakeld.

Om de stille werking in te stellen:

1. Druk op de Menu knop en laat deze los om de radio in de "Menu"-modus te zetten.
2. Gebruik de Channel Up of Channel Down knop om door de menu-opties te scrollen totdat het LCD-scherm bP. weergeeft.
3. Druk op de Monitor/Scan knop om uw selectie te bevestigen.
4. Gebruik de Channel Up of Channel Down knop om AAN of UIT te selecteren.
5. Wanneer de gewenste selectie op het LCD-scherm wordt weergegeven, drukt u op de Monitor/Scan knop om uw selectie te bevestigen. U MOET OP DE MONITOR/SCAN KNOP DRUKKEN OM UW SELECTIE TE BEVESTIGEN, ANDERS WORDT DE SELECTIE VAN DE STILLE WERKING NIET GEWIJZIGD.

Repeaterkanalen

Uw MXT115 heeft de mogelijkheid om repeaterkanalen te openen. Het gebruik van een repeater kan het bereik en het dekkingsgebied van een radio aanzienlijk vergroten. Voordat u een repeater gebruikt, moet u contact opnemen met de eigenaar van de repeater om toestemming te krijgen om de repeater te gebruiken. Zorg ervoor dat u de regels voor het delen en gebruiken van elk repeatersysteem begrijpt en opvolgt.

Om het repeaterkanaal in te stellen:

1. Druk op de Menu knop en laat deze los om de radio in de "Menu"-modus te zetten.
2. Gebruik de Channel Up of Channel Down knop om door de menu-opties te scrollen totdat het LCD-scherm rP. weergeeft.
3. Druk op de Monitor/Scan knop om uw selectie te bevestigen.
4. Gebruik de Channel Up of Channel Down knop om AAN of UIT te selecteren.
5. Druk op de Monitor/Scan knop om uw selectie te bevestigen. U MOET OP DE MONITOR/SCAN KNOP DRUKKEN OM UW SELECTIE TE BEVESTIGEN, ANDERS WORDT DE SELECTIE VAN HET REPEATERKANAAL NIET GEWIJZIGD.
   • Wanneer geactiveerd, worden de repeaterkanalen weergegeven als het kanaalnummer (bijv. 15,16,17, enz.) en het rP-pictogram.
   • Repeaterkanalen verschijnen direct na de standaard GMRS-kanalen (bijv.: 20,21,22,15_rP,16_rP17_rP enz.).

De achtergrondkleur van het LCD-scherm selecteren

Uw MXT115 heeft 8 verschillende kleuropties voor de achtergrond van het LCD-scherm.

Om de achtergrond van het LCD-scherm te selecteren:

1. Druk op de Menu knop en laat deze los om de radio in de "Menu"-modus te zetten.
2. Gebruik de Channel Up of Channel Down knop om door de menu-opties te scrollen totdat het LCD-scherm db weergeeft.
3. Druk op de Monitor/Scan knop om uw selectie te bevestigen.
4. Gebruik de Channel Up of Channel Down knop om de achtergrondkleur van het LCD-scherm te selecteren (01 - 08).
5. Wanneer de gewenste kleur is geselecteerd, drukt u op de Monitor/Scan knop om uw selectie te bevestigen. U MOET OP DE MONITOR/SCAN KNOP DRUKKEN OM UW SELECTIE TE BEVESTIGEN, ANDERS WORDT DE ACHTERGRONDKLEUR NIET GEWIJZIGD.

DE FABRIEKSINSTELLINGEN HERSTELLEN

U kunt de originele (fabrieksinstelling) instellingen voor uw MXT115 op elk moment herstellen.

De fabrieksinstellingen herstellen:

1. Zorg ervoor dat de radio is uitgeschakeld (zie Power On/Off).
2. Houd de PTT en de Weather knop tegelijkertijd ingedrukt.
3. Terwijl u de knoppen ingedrukt houdt, schakelt u de radio in.
   • Alle gebruikersinstellingen worden gewist, waardoor de radio wordt teruggezet naar de standaardinstellingen.

ONDERHOUD EN VERZORGING

Gebruik GEEN alcohol of schoonmaakmiddelen om de radio te reinigen. Dompel de radio NIET onder in water.

1. Gebruik een zachte doek die is bevochtigd met water om de radio te reinigen.
2. Droog de radio met een droge, pluisvrije doek als hij nat wordt.

HANDLEIDING VOOR PROBLEEMOPLOSSING

Als u problemen ondervindt bij het gebruik van uw MXT115, raadpleeg dan de volgende tabel om veelvoorkomende problemen op te lossen. Als u een probleem hebt waarvan u denkt dat het service vereist, bel dan eerst en spreek met een servicemonteur op 816-241-8500. Veel problemen kunnen telefonisch worden opgelost zonder het apparaat terug te sturen voor service.

SPECIFICATIES

GMRS-frequentietabel

WX-bandkanalen

GMRS-repeaterkanalen

CTCSS-privacycodes frequentietabel

DCS-privacycodeschema

BEPERKTE GARANTIE

(Verenigde Staten en Canada)
Voor producten gekocht in de VS:
Elke verplichting onder deze garantie kan worden nagekomen door het gegarandeerde product, gefrankeerd, samen met een aankoopbewijs terug te sturen naar:
Midland Radio Corporation
Warranty Service Department
5900 Parretta Drive
Kansas City, MO 64120

MIDLAND RADIO CORPORATION
5900 Parretta Drive
Kansas City, MO 64120
Bel 816.241.8500

We horen graag van u! Laat ons weten wat u van uw nieuwe Midland-product vindt op:

of door ons te bezoeken op:
midlandusa.com

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Midland MICRO MOBILE MXT115 Handleiding

Beschikbare talen
